Автосигнализация установка своими руками: порядок подключения и видео-инструкция как установить автосигнализацию

8 июня, 2023 by admin

Установка сигнализации своими руками: точки подключения, схема

Сигнализации для машин исполняют функцию оповещения владельца транспортного средства о проникновении посторонних личностей во внутрь авто. Они бывают разных типов, много производителей занимаются выпуском охранных систем для авто.

Если владелец машины нашёл для себя нужную охранную систему, принёс её к себе домой – это говорит, что систему необходимо устанавливать.

Автомобилист может довериться в этом вопросе профессионалам или своим близким. Но в этом нет особой необходимости, ведь инструкция по установке сигнализации всегда прилагается к охранному устройству.

Что владельцу транспортного средства нужно знать о сигнализациях

Содержание

• 1 Что владельцу транспортного средства нужно знать о сигнализациях
• 2 Подготовка инструментов для произведения монтажных работ
• 3 Установка автомобильной охранной системы самостоятельно – в каких местах производится подключение
• 4 Произведение процесса установки охранной системы своими руками
• 5 Дополнительные факты, о которых нужно помнить при монтаже сигнализации с автозапуском

Модели охранных, автомобильных систем разных марок и видов отличаются между собой не только в плане внешнего вида и комплектации.

Каждая установка может иметь собственную схему, пользуясь которой владелец машины сможет разместить все части сигнализационной системы в правильном порядке.

Подводные камни этого процесса могут скрываться не только в схемах, а и в следующих показателях:

• в разных сигнализациях провода одного и того же цвета могут выполнять разные функции, которые не будут являться идентичными;
• некоторые виды сигнализации требуют больше усилий в плане установки со стороны владельца машины, ведь могут иметь дополнительные элементы, отвечающие за разные функции системы;
• схема подключения самой сигнализационной системы может не подходить для авто определённого типа – следует выбирать охранную систему под конкретную модель машины.

Если человек учёл все особенности своего транспортного средства, рассмотрел ряд возможных усложнений для работы над монтажом и понял, что ему это под силу – установка сигнализации своими руками для него не станет проблемой.

Подготовка инструментов для произведения монтажных работ

Чтобы быстро, правильно, качественно установить сигнализацию на собственный автомобиль необходимо запастись выдержкой и силами, а ещё подготовить следующие инструменты:

• мультиметр электрического типа – необходим для произведения измерений проводимости;
• набор дополнительных проводов – на тот случай, если потребуется удлинение тех, что есть в комплекте с охранной системой;
• поролон серого или чёрного цветов – используется для обмотки центрального блока;
• качественная, желательно чёрная изоляционная лента и двухсторонний скотч;
• торцевой ключ, набор отвёрток и нож – для произведения зачистки проводов;
• специальные, изоляционные жгуты, в которые будет необходимо продеть провода для дополнительной защиты.

Подготовив сигнализацию с функцией автозапуска к монтировке, владелец машины может установить сигнализацию на авто за несколько часов. Желательно, чтобы под рукой были не только необходимые инструменты, а и схема, которая поможет произвести всё правильно.

Установка автомобильной охранной системы самостоятельно – в каких местах производится подключение

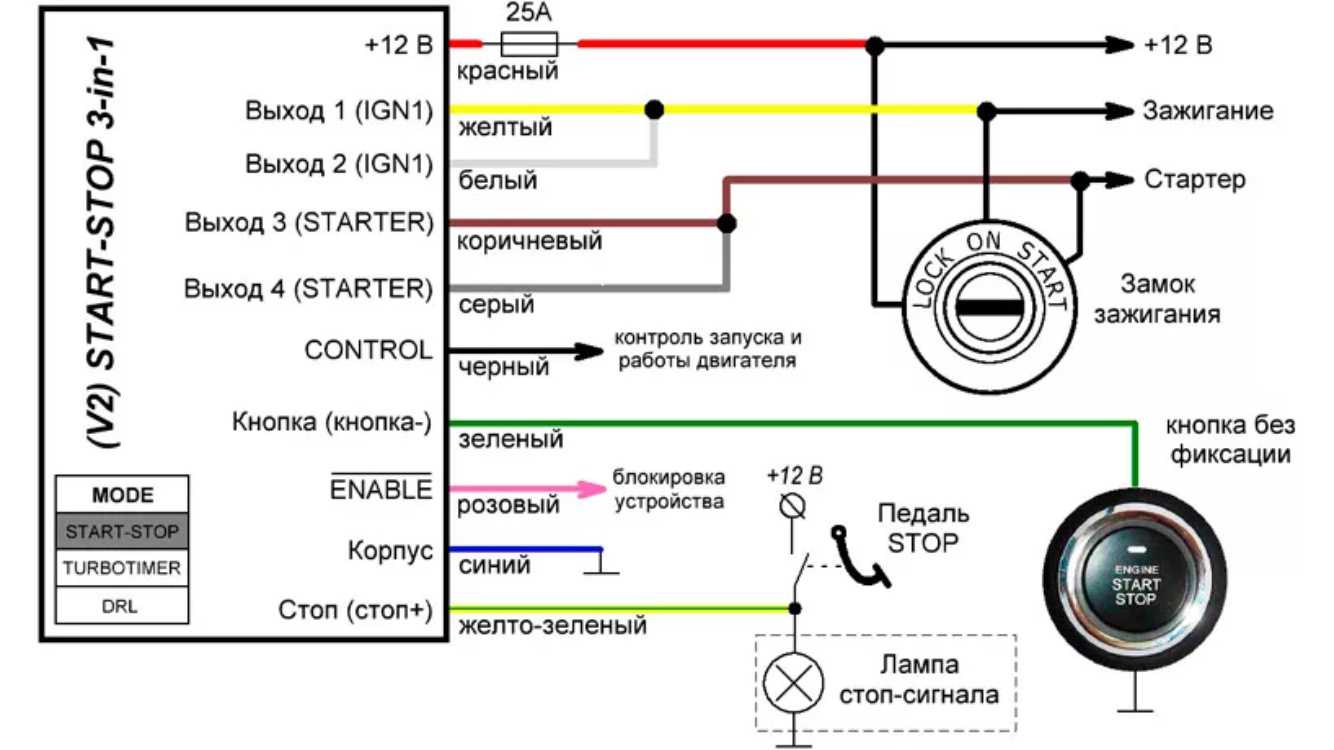

Автомобильные, охранные системы с автозапуском работают по одинаковому принципу и схема их установки такая же. Точки подключения сигнализации на автомобиле являются следующими:

1. Свободные полости, которые находятся за приборной панелью.
2. Отдел стояночного тормоза.
3. Места запирания и отпирания дверей.
4. Статор и поворотники.
5. Возле датчиков открытия дверей и багажника.
6. Возле тормозной педали и стояночного тормоза.

Все эти точки для сигнализации с автозапуском владелец машины может найти, пользуясь показателями модуля ЦЭКБС или заглянув за приборный щиток. Точки подключения сигнализаций в автомобилях большинства брендов расположены примерно в одинаковых местах.

Произведение процесса установки охранной системы своими руками

Выбрав автомобильную сигнализацию с автозапуском и обратной связью, человек должен позаботиться о её правильной установке. Общий алгоритм действий, который предполагает установка автосигнализации с обратной связью и функцией автозапуска выглядит следующим образом:

• производится снятие приборной и рулевой панелей;
• нижняя накладка рулевой колонки аккуратно извлекается;
• производится установка системного блока сигнализации в скрытом мете;
• выполняется прокладка проводов, их защита и удлинение;
• в багажном отсеке устанавливают датчик удара и сирену;
• подключают провода необходимых цветов, согласно тому что показывает схема, к специальным точкам на машине;
• подключаются провода сигнализации к системе питания машины.
• производится проверка функциональности при помощи автозапуска сигнализации с обратной связью.

Самостоятельная установка сигнализации на автомобиль требует со стороны его владельца больших усилий и запаса временного ресурса. Схема установки помогает производить каждый процесс правильно, шаг за шагом.

Поставить сигнализацию самому на машину будет легко если пользоваться инструкцией к охранной системе.

Дополнительные факты, о которых нужно помнить при монтаже сигнализации с автозапуском

Сигнализация для машин с функцией автозапуска и обратной связью требует к себе особого внимания во время установки. Каждый владелец, который хочет защитить свою машину от угона, поставив мощную автосигнализацию должен знать, что её правильная работа зависит от способа установки. Кроме того, что прописано в инструкции, человек должен руководствоваться следующими правилами:

• нужно поставить системный блок охранной системы в место с ограниченным доступом влаги, тепла и радиационных волн;
• для того, чтобы избежать изгиба проводов и их последующего обрыва необходимо использовать специальные резиновые трубки в качестве защитного механизма;
• прокладка проводки должна производиться исключительно в сухих местах кузова;
• запрещено опускать разъемы в металлические части кузова машины;
• жгут проводов обязательно необходимо обматывать качественной изоляционной лентой.

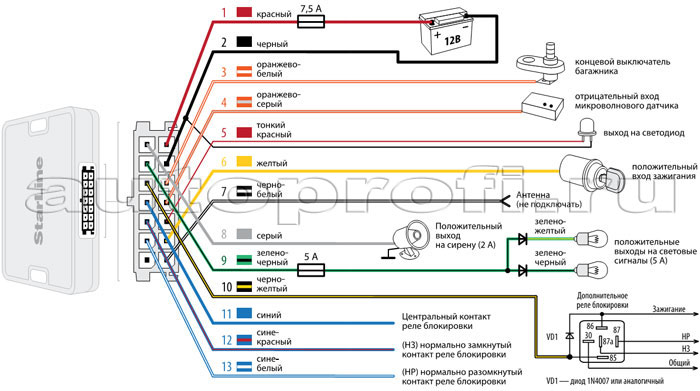

Карты монтажа автосигнализаций присутствуют в инструкции к устройству. Если владельцу машины будет легче пользоваться схемами их интернета – это тоже хорошее решение. Сигнализации с функцией автозапуска и обратной связью самостоятельно установить удастся каждому водителю. Чтобы защитить свою машину ему нужна сама охранная система, схема по её установке и набор инструментов. Проверять функции обратной связи и автозапуска нужно сразу же после монтировки системы. Три сигнала – установка прошла неудачно. Если только один сигнал всё хорошо.

Самостоятельная установка охранной системы для машины с автозапуском и обратной связью возможна, но для этого необходимо набраться терпения и делать всё согласно правил.

Руководство по установке сигнализации на автомобиль своими руками

Установка сигнализации — это достаточно трудоемкий процесс, с которым справиться начинающему автомобилисту может быть сложно. Но при правильном подходе даже новичок сможет все сделать правильно. Предлагаем вам более подробно ознакомиться с вопросом монтажа противоугонной системы — что необходимо знать автомобилисту, как правильно определить место и как установить.

Содержание

• 1 Что нужно знать новичку при установке?
• 2 Инструкция по установке
  • 2.1 Материалы и инструменты
  • 2.2 Определение места установки
• 3 Как выбрать противоугонную систему?
• 4 Видео «Установка противоугонной системы с автозапуском своими руками»

[ Раскрыть]

[ Скрыть]

Что нужно знать новичку при установке?

Установить сигнализацию на авто — это довольно ответственный шаг, на который сможет решиться далеко не каждый автолюбитель, поэтому, если вы приняли такое решение, то учтите несколько нюансов. В целом процедура, как сказано выше, достаточно сложная и требует определенных знаний и умений. На сегодняшний день автомобильный рынок предлагает покупателям огромное разнообразие брендов автомобильных сигнализаций. Если вы хотите правильно поставить автосигнализацию на машину, чтобы впоследствии избежать ремонта, для начала определитесь с тем, какому бренду вы отдаете предпочтение.

Рынок сегодня буквально пестрит разнообразием брендов, среди которых Шериф, Аллигатор, Томагавк, Пантера, Старлайн, Шер-Хан, Монгуз и множество других. Приведенные выше названия компаний обнародованы не зря, ведь эти бренды давно доказали свою надежность и практичность. Разумеется, в продаже можно найти десятки других систем. Но если вы проанализируете отзывы потребителей в сети, то поймете, что в большинстве случаев именно сигнализации этих фирм работают надежно и без необходимости ремонта.

Но кроме того, что в продаже можно найти так много брендов, примерно столько же существует и схем монтажа противоугонных систем. Поэтому перед тем, как установить сигнализацию, необходимо учесть, что разъемы с идентичным цветом в разных противоугонных системах могут быть предназначены для разных функций.

Установка иммобилайзера в целом — процедура очень ответственная, ведь именно от нее зависит безопасность вашего транспортного средства. Чтобы избежать возможного ремонта в будущем, отдавайте предпочтение только проверенным брендам, это очень важно. Кроме того, не следует покупать систему у непроверенных продавцов, поскольку это будет чревато не только необходимостью ремонта, но и другими, не менее серьезными проблемами. Поэтому, так или иначе, установка сигнализации своими руками, как и выбор противоугонной системы, должны осуществляться в соответствии со схемой.

Более того, специалисты рекомендуют расценивать схему как основной документ при выборе противоугонной системы, то есть перед покупкой основываться только на нее. Если вы решили использовать самодельную автосигнализацию, то нужно быть наиболее осторожным. Во-первых, вам необходимо знать все об установке автосигнализаци, в частности, куда идет тот или иной вывод. Во-вторых, необходимо помнить, что неверные действия в ходе монтажа могут привести к необратимым последствиям. Хорошо, если потребуется просто ремонт системы, но ведь короткое замыкание, которое может произойти в самодельном устройстве, может вызвать даже возгорание (автор видео — Ринат Фарукшин).

Итак, чтобы избежать возможного ремонта, необходимо отнестись сознательно к выбору как противоугонной системы, а также схемы подключения. Что касается монтажа GSM-систем в домашних условиях, то в этом случае вам необходимо понимать, что в принципе представляет собой это устройство. Ведь в нем отдельные датчики выполняют определенные функции, также следует учитывать, что после монтажа вам придется произвести программирование всей системы, а также выполнить другие действия.

Если вы чувствуете, что это может стать проблемой для вас, то монтаж противоугонной системы на транспортное средство своими силами будет лучше исключить. Оптимальным вариантом будет обратиться к специалистам, это позволит избежать возможного ремонта в будущем за определенную сумму денег, но поверьте, это того стоит. Ну или вам придется самому разобраться во всех схемах и хитростях монтажа GPS-системы. В целом самостоятельная установка сигнализации подразделяется на несколько этапов, о каждом из них мы поговорим в отдельности (автор видео — Michael MNS).

Инструкция по установке

Материалы и инструменты

Если вам интересно узнать все об установке автосигнализации, то перед тем, как приступить к процессу, необходимо подобрать весь необходимый инструментарий. В первую очередь вам потребуется сама противоугонная система, а также инструкция по монтажу и эксплуатации, которая идет с ней в комплекте. Инструкция по установке сигнализации — это основной компонент, который вам может потребоваться при монтаже.

Помимо этого, заранее подготовьте:

1. Мультиметр. Важно не просто подготовить устройство, но и понимать его принцип работы, а также уметь его применять на практике. Как минимум, вам потребуется замерять проводимость и напряжение. Если вы решили купить устройство перед выполнением ремонта, то лучше будет отдать предпочтение электронному девайсу. Стрелочный мультиметр не так удобен для того, чтобы замерять проводимость.
2. Провода. Проследите за тем, чтобы перед началом работ у вас были все необходимые провода. Следует отметить, что провода, которые идут в комплекте, могут не справиться со своей задачей, поскольку они обычно слишком короткие и не подходят по длине. Поэтому мы рекомендуем запастись дополнительными проводами.
3. Поролон также вам понадобится, но не слишком толстый. Этот материал необходим для того, чтобы упаковать центральный блок противоугонной системы и защитить его от грязи и влаги. Кстати, регулярное воздействие влаги может привести к необходимости ремонта блока. Специалисты рекомендуют использовать черный или серый поролон, чтобы он не выделялся в салоне авто.
4. Изолента крепкая и надежная.
5. Двухсторонний скотч.
6. Канцелярский ножик — потребуется для работы с проводами.

Определение места установки

Самостоятельная установка сигнализации также подразумевает правильный выбор места. В этом случае вам не нужно придумывать что-то новое, поскольку в этом нет необходимости. Всегда центральный блок противоугонной системы монтируется за консолью — это место самое удобное, поскольку в случае ремонта до блока будет не сложно добраться. Как сказано выше, перед тем, как приступить к работам, необходимо подготовить поролон.

Собственно, поролоном нужно будет обмотать весь блок, поэтому заранее определитесь и примерьте, как ему будет удобно и в каком месте его оптимально установить. Проследите за тем, чтобы блок можно было надежно зафиксировать и чтобы он ни чему не мешал.

Установка сигнализации на автомобиль требует в первую очередь определения места установки противоугонной системы.

В этом случае вам необходимо учитывать несколько определенных моментов, которые описаны ниже:

1. Центральный блок необходимо установить в самом салоне транспортного средства, при этом место его монтажа должно быть скрытым. Важно, чтобы блок никто не мог увидеть. Продумать этот момент необходимо заранее, поскольку важно установить блок таким образом, чтобы вору, который попытается залезть в ваш автомобиль, было сложно до него добраться. Разумеется, определить место расположения блока по проводам не так сложно, но вот для того, чтобы его достать и отключить, потребуется время.
2. Чтобы не допустить повреждения блока, учтите, что он не должен располагаться в непосредственной близости с различными движущимися компонентами и деталями. Имеются ввиду всевозможные тяги, тросики и так далее. Постоянное воздействие внешних факторов может привести к выходу из строя устройства.
3. Как мы уже сказали выше, место для блока необходимо подбирать с умом. Устройство не должно располагаться в непосредственной близости с различными источниками влаги или тепла, то есть в первую очередь — печной. Воздухоотводы от системы кондиционирования могут негативно повлиять на работу блока.
4. Также следует отметить, что устройство не должно быть установлено рядом с источником приема либо излучения радиоволн. Речь идет об антенных проводах, мобильных телефонах, а также радиостанциях. Они могут не только заглушить работу противоугонной системы. Но ими также могут воспользоваться злоумышленники для перехвата цифрового сигнала с брелока сигнализации.
5. Помните о том, что основные подключения к электрической системе транспортного средства будут осуществляться к приборной панели. Поэтому в любом случае вам потребуются дополнительные провода, которыми следует запастись заранее (автор видео — avtozvuk).

Также есть определенные моменты, которые необходимо учесть при установке противоугонной системы.

1. Монтаж проводов всегда осуществляет в специально отведенное для этого место между торцом двери и кузовом транспортного средства. Поскольку двери постоянно открываются и закрываются, есть большая вероятность образования перегибов. Чтобы избежать этого, необходимо использовать специальные прорезиненные проходные патрубки. Также не лишними будут втулки, обладающие необходимым радиусом изгиба. Таким образом вы сможете избежать возможных проблем при эксплуатации противоугонной системы в будущем.
2. Немаловажным моментом является монтаж соленоидов. Он осуществляется в дверях, при этом важно учитывать, что соленоиды должны быть расположены как можно дальше от кнопки тяги, предназначенной для открывания двери.
3. Теперь что касается укладки кабелей. Все провода должны быть уложены там, где не собирается влага, это очень важно. Если вы не можете сказать точно, где сухое место в вашем кузове, то необходимо выбирать его так, чтобы оно было хотя бы потенциально сухим. Само крепление проводки, а также направление, производится с использованием пластмассовых проводов.

Как видите, такие простые рекомендации на подготовительных этапах монтажа противоугонной системы позволят вам все сделать правильно, даже если вы устанавливаете сигнализацию впервые. Вам заранее необходимо подготовить все необходимые схемы для монтажа, а также желательно почитать отзывы автомобилистов касательно выбора противоугонной системы.

Как выбрать противоугонную систему?

В первую очередь перед покупкой противоугонной системы следует определиться с бюджетом, от него во многом будет зависеть функциональность автомобильной сигнализации. Поэтому перед тем, как купить устройство, следует заранее отметить все характеристики, предъявляемые к нему.

В этот список входят:

1. Радиус действия системы. Обычно, чем больше радиус — тем лучше, ведь даже если вы отойдете подальше от своего автомобиля, всегда будете знать о состоянии его защиты.
2. Функция автоматического прогрева мотора становится популярной в последнее время среди наших автолюбителей. Благодаря ей вы сможете настроить сигнализацию таким образом, чтобы в определенное время двигатель запускался самостоятельно. Особенно это актуально зимой, когда садиться в холодный автомобиль не очень хочется.
3. Опция автоблокировки — если водитель забыл включить сигнализацию, эта опция активирует защиту самостоятельно.
4. Защитный функционал. К примеру, это может быть автограбер, с помощью которого можно осуществить диагностику установленной системы.
5. Антисканер. Благодаря этой функции система будет защищена от цифрового взлома, если злоумышленники попытаются перехватить команды. Перед покупкой промониторьте отзывы автолюбителей, чтобы знать, какие системы каких брендов работают хорошо, а для каких характерны неисправности.

Видео «Установка противоугонной системы с автозапуском своими руками»

Как правильно произвести монтаж автомобильной сигнализации с функцией автозапуска в домашних условиях — узнайте из видео (автор видео — Roman &Ko).

Как собрать самодельную автомобильную систему безопасности

Команда разработчиков Media Platforms

Ревущая автомобильная сигнализация — самая узнаваемая (и раздражающая) функция автомобильной безопасности, но защита вашего автомобиля — это больше, чем сигнализация.

Легкосплавные диски и фары дальнего света легко снимаются, поскольку их можно быстро и бесшумно снять. Вы можете установить противоугонные гайки, чтобы предотвратить это. Доступные в большинстве автомобильных розничных магазинов, они дешевы и просты в установке, и они поставляются с уникальными гайками и инструментами, которые просто заменяют гайки, которые можно снять с помощью универсальных инструментов.

Противоугонное устройство для автомобильной аудиосистемы, еще один аксессуар, который часто воруют, также является обязательным. Съемные головные устройства, противоугонные коды и съемные динамики снижают вероятность взлома.

Установка скрытого выключателя зажигания вашего автомобиля — это простой и эффективный способ отпугнуть воров. Аварийный выключатель подключен к зажиганию вашего автомобиля, обманывая воров, заставляя их думать, что ваш автомобиль запрещен. Блокировка руля — дополнительная защита от преступников: даже один вид такой блокировки на рулевом колесе отпугнет воров.

Когда ничего не помогает, тревога быстро сигнализирует о вторжении. Стоимость установки составляет до 400 долларов США, поэтому самостоятельная установка стоит потраченного времени и усилий. Вот как.

• Отсоедините положительный провод аккумуляторной батареи от клеммы.

• Установите сирену на подходящую металлическую поверхность в моторном отсеке вдали от чрезмерного нагрева двигателя. По возможности используйте уже существующие отверстия или просверлите новые отверстия. Убедитесь, что ничего на другой стороне поверхности, которую вы просверливаете, не может быть повреждено, и нанесите краску на просверленные поверхности, чтобы предотвратить ржавчину.

• Установите сирену с помощью крепежных болтов, поставляемых вместе с устройством, убедившись, что сирена направлена ​​вниз, чтобы предотвратить попадание воды в устройство.

• Установите датчик удара в моторном отсеке вдали от чрезмерного нагрева двигателя и закрепите его на месте.

• Найдите подходящее место для установки дистанционного датчика по направлению к передней части моторного отсека.

• Проложите провода от всех трех блоков, а также основной провод питания от аккумулятора к основному блоку управления сигнализацией через брандмауэр автомобиля. Просверлите резиновую вставку, которую существующий жгут проводов использует для прохода через брандмауэр. Пропустите все провода через отверстие.

• Найдите подходящее место под приборной панелью для установки блока управления сигнализацией и подсоедините два провода к соответствующим клеммам на блоке.

• Используйте тестер напряжения или руководство по электропроводке вашего автомобиля, чтобы найти провод, идущий к приводу внутреннего освещения на двери. Используйте инструмент для зачистки проводов, чтобы снять изоляцию с провода на дюйм и соединить провод датчика двери с главным блоком управления. Спаяйте провода вместе и используйте термоусадочную или изоляционную ленту, чтобы полностью закрыть оголенные провода.

• Если в вашем автомобиле есть центральный замок, найдите провода, идущие к замкам с электроприводом, и соедините провод датчика запирания с электроприводом от головного устройства, используя тот же метод, что и для привода освещения.

• Если в системе охранной сигнализации имеется датчик давления в салоне, закрепите датчик в салоне автомобиля, высоко и в стороне.

• Если сигнализация имеет функцию отключения зажигания, подключите провод зажигания от главного блока управления сигнализацией к зажиганию автомобиля. Используйте схему подключения, прилагаемую к сигнализации, и руководство по подключению вашего автомобиля, чтобы помочь вам в подключении.

• Проложите провод заземления главного блока управления к точке заземления на шасси. Подпилите краску, чтобы обеспечить соединение с голым металлом, и закрепите провод винтом или болтом.

• Установите плавкий предохранитель на конце основного провода питания как можно ближе к автомобильному аккумулятору.

• Обожмите кольцевую клемму на конце основного провода питания с помощью щипцов для проводов и прикрепите ее к положительной клемме кабеля аккумуляторной батареи.

• Подсоедините положительный кабель аккумулятора обратно к положительному выводу аккумулятора. Проверьте все операции и закрепите всю свободную проводку небольшими кабельными стяжками.

Самостоятельная автомобильная охрана — это сделать ваш автомобиль сложной мишенью. Вы можете сэкономить сотни в процессе и получить удовольствие от завершения еще одного проекта DIY.

Преимущества и способ изготовления устройства

Автомобильная сигнализация

Источник: Wikimedia Commons

Знаете ли вы, что только в Соединенных Штатах за последние 30 лет произошло резкое увеличение числа угонов автомобилей? Этот отчет от Statista также выявил более 240 случаев на 100 000 населения. Что это значит? Это означает, что ваш автомобиль является естественной мишенью для воров. Итак, каков путь вперед? Все просто: вы можете приобрести автомобильную сигнализацию, если у вас есть приличная сумма денег. Но если вы не можете себе это позволить, лучше всего будет создать самодельную автосигнализацию.

В этой статье вы узнаете, как сделать дома простую автосигнализацию своими руками без больших затрат. Также мы расскажем о преимуществах установки сигнализации на ваш автомобиль.

Автосигнализации бывают со своими загвоздками. Но их преимущества перевешивают недостатки.

Не каждого вора беспокоит громкий шум охранной сигнализации при ограблении автомобиля. Но есть и другие способы заполучить таких воров. Вот тут-то и приходят на помощь сигнализации с функцией обездвиживания датчика движения — она предотвращает запуск автомобиля, когда сигнализация активна.

Без сомнения, эта функция повышает уровень безопасности автомобиля в 2 раза.

Замена угнанного автомобиля обходится довольно дорого. И именно по этой причине многочисленные полисы автострахования предусматривают стимулы для предотвращения угона.

Кроме того, если вы добавите систему послепродажного обслуживания или ваш автомобиль будет оснащен заводской сигнализацией, это сэкономит ваши средства. То есть вы можете получить разумную скидку на ставку вашего страхового полиса.

Опция удаленного запуска является удобной функцией. По правде говоря, дистанционный стартер противоугонной сигнализации поможет вам прогреть машину, не выходя из дома.

Удаленный стартер также пригодится, если вы припаркуете машину далеко на расстоянии 3000 футов. С помощью этой функции вы можете завести свой автомобиль еще до того, как приблизитесь к нему.

Злоумышленник может проигнорировать ваш сигнал тревоги и уехать, если нет функции иммобилизации. Но далеко уехать становится невозможно, когда у сигнализации есть следящее устройство. В таком случае автомобиль будет двигаться ТОЛЬКО в пределах определенного расстояния и останавливаться на максимальном расстоянии.

Некоторые расширенные функции отслеживания позволяют использовать телефон в качестве пульта дистанционного управления для запуска «команды уничтожения». Таким образом, полиция может легко определить местонахождение вашего автомобиля благодаря активной системе автомобильной сигнализации. Следовательно, ваш автомобиль замерзнет, ​​когда он остановится.

Блок-схема автомобильной противоугонной системы

Источник: Researchgate ℅ Абу Таяб Нет мужчина

Автосигнализация GSM позволяет использовать последующие пропущенные вызовы для блокировки и разблокировки автомобиля. Интересно, что вы можете активировать индикатор тревоги и остановить двигатель вашего автомобиля. Таким образом, вы не понесете расходов.

То есть разблокировать машину можно непрерывным звонком (в телефоне владельца). И сделать подтверждение блокировки, отклонив вызовы. Кроме того, вы можете назначить множество номеров для мобильного телефона системы. Таким образом, сотовый телефон будет отвечать, и вы сможете эффективно управлять им с помощью номеров.

При вторжении или взломе сотовый телефон отправит звонок на сотовый телефон владельца в качестве предупреждения. И он сделает это, вернув вызов. Также, если вы забудете запереть машину — это не проблема, ведь в сигнализацию встроена автоматическая система запирания.

Тем не менее, вам необходимо установить предоплаченную сим-карту в подключенный телефонный модуль. Также важно отметить, что эта система может работать только в том случае, если в вашем автомобиле нет системы безопасности.

Цепь автоматического запуска

Источник: Researchgate ℅

• Диод — 1N4007
• R23 — 10K
• C16 — 0,1/100 В PPC
• T6 — BC557
• R21 — 220 Ом
• Реле – 12В/400 Ом
• R19 – 22К
• T4/T5 – BC547
• C15 – 47мкФ/25В
• R18 – 100 Ом
• C14 – 2. 2 мкФ КПП
• R20 — 4K7
• L1 — 40 мГн, Зуммер катушка (вы также можете получить ее от любого стандартного пьезоизлучателя)
• R22 – 1K

Примечание: резисторы на 1/4 Вт, 5% CFR (если не указано иное).

На схеме вы увидите две маленькие транзисторные схемы. Обе схемы помогают создать основной «звуковой сигнал». И он выходит из разъема для наушников сотового телефона.

При этом вы можете заметить нежелательные сбои рядом с мелодией звонка. Следовательно, крайне важно предотвратить попадание сильных радиочастотных помех в основную цепь управления. И это потому, что возмущения могут исказить всю схему и привести к странным результатам.

Тем не менее, вы можете включить L1, R18 и C16 для устранения помех. Кроме того, усиленный сигнал возбуждает цепь, поступая в реле, пока продолжается звуковой сигнал.

Далее можно подключить напряжение питания к замыкающим контактам реле. Следовательно, основная схема управления триггером/флопом будет получать сигнал высокого логического уровня, когда схема работает.

Идея использования реле заключается в том, чтобы гарантировать, что вы можете управлять триггерной схемой только с помощью определенного импульса (настоящего рингтона). То есть паразитное возмущение со стороны клетки не вызовет срабатывания цепи, если оно может сломать защиту L1, R18 и C16.

Эта схема помогает генерировать логический ответ Hi или Lo на основе входного сигнала, который она получает. Также вы можете использовать эту схему для центрального замка вашего автомобиля и системы зажигания (активация и деактивация).

• R8 — 22E (2 Вт)
• Стабилитрон — 4,7 В/400 мВт
• C6/C7/C8 — 33 мкФ/25 В
90 145 R1/R7 – 1 м
• C1 – 100 мкФ/25 В
• R2 – 10К
• С9 – 0,1 КПП
• R3 – 39К
• Диоды – 1N4148
• R4/R5 – 2М2
• С3/С4/С5 – 0,2 2 КПП
• T1-BC547
• IC1, IC2 – 4093
• R6 – 10K
• C2 – 10 мкФ/25 В

Когда система блокируется, N2 имеет тенденцию быть высоким. Когда выход N2 низкий, он инициирует подсчет N4. А автоблокировка состоит из N4 и N5. Следовательно, если какой-либо из них отключен, автоблокировка не будет работать.

Следовательно, производительность N5 будет увеличиваться в течение определенного периода — в зависимости от значений R1 и C1. И сформирует триггерный импульс на входе N1. Затем он переключится обратно в заблокированное положение. Таким образом, это означает, что ваша схема может оставаться разблокированной только в течение определенного периода времени.

• RL1/RL2 – 12 В/100 Ом/10 А
• R24 – 15K 9 0146
• T8 – D1351
• DPDT
• C18/C17 – 470 мкФ/25 В
• D14 – 1N4007
• T7 – BC547

Цепь привода реле состоит из T8, R24 и T7. Итак, когда схема получает импульс от схемы, Т7 и Т8 создают и размыкают реле зажигания.

Тем не менее, реле группы в центральном замке риги на Т1. Следовательно, операция центрального замка будет обрабатывать отпирание и запирание вашей двери. И делает это для одновременного исполнения с системой зажигания.

• Реле – 12 В/400 Ом
• R9 – 10K
• IC3 – 4069
• R17 – 1k
• R10 – 2M2
• IC 2 (N6, N7, N8) – 4093
• R11 – 330K
• T2/T3 – BC547
• R12 – 4K7
• D8/D11/D12 – 1N4007
• R13 – 39 К
• Д9/Д10 – 1N4148
• Р14 – 1М
• С13 – 47 мкФ/25 В
• R15 – 1K
• C11 – 0,001 мкФДИСК
• R16 — 330E
• C10/C12 — 100 мкФ/25 В

Выполните внешнее соединение с катушкой реле снаружи дверного выключателя автомобиля. Таким образом, если ваша дверь остается открытой в запертом положении, схема распознает это как вторжение. Следовательно, он активирует реле и инициирует моностабильный режим (N6 и N7).

Следовательно, выход N7 уменьшится. И это действие сбросит вывод 12 IC 4060. В результате IC 4060 начнет отсчет. Затем второй контакт микросхемы увеличится на несколько секунд и защелкнется. Таким образом, когда звонит мобильный телефон, это будет означать, что владелец кражи.

Примерно через 90 минут моностабильный аккумулятор разрядится. До того, как это произойдет, цепь останется нетронутой. То есть не будет отвечать на пропущенные звонки на сотовый владельца.

Импульс существует, когда система блокируется по пропущенным звонкам с мобильного телефона владельца. И импульс будет перемещаться на базу транзистора драйвера, который на короткое время включает реле.

Тогда телефон владельца отклонит входящий звонок, потому что на кнопку отмены наведены контакты реле. Следовательно, на мобильный телефон владельца придет уведомление «Номер занят», показывающий, что автомобиль надежно заперт.

Снимите внешнюю крышку и внутреннюю металлическую сетку, которая защищает клавиатуры. Снимите наклейку с клавиатуры, чтобы открыть клавиатуру. Затем закрепите провода, приклеив концы полоски к клавиатуре. Закрепите проводку металлической сеткой и наклейкой на клавиатуру.

Пока вы это делаете, убедитесь, что ваши провода имеют зачищенные концы — для улучшения контакта с клавиатурами. Затем поместите металлическую проволочную сетку, чтобы закончить сборку модема.

Что касается секции зарядки, подключите модем к токоограничивающему резистору и регулятору IC 7805. Следовательно, он будет заряжать батарею струйками. После этого вставьте предоплаченную сим-карту в модем. Затем включите его (замкните кнопку отмены). Затем сохраните номер на устройстве, которым вы будете управлять, и звоните через модем. Вы можете сделать это, замкнув кнопку вызова три раза.

Подключите схему к хорошему стабилизированному постоянному току 12 В для проверки настройки.

Comments |0|
