Как сделать автомобильное зарядное устройство своими руками

Далеко не у каждого автовладельца имеется в наличии зарядное устройство для автомобильного аккумулятора. Многие не считают нужным приобретать такой агрегат, считая, что он им не понадобится. Однако, как показывает практика, хотя бы раз в жизни каждый водитель оказывался в ситуации, когда необходимо ехать, а аккумулятор вышел из строя.

Необязательно приобретать новое заводское зарядное устройство, его можно самостоятельно выполнить из, например, старых электроприборов. Существует множество вариантов создания своими руками автомобильных зарядных устройств, но большая их часть обладает существенными недостатками.

Автомобильное зарядное устройство

Аккумулятор можно подзарядить даже при помощи мощного диода и обогревателя. Подобный аккумулятор подключается через обогреватель и диод к сети, после чего по системе идёт ток в 4,5 ампера. При расходе около 10–15 киловатт через 10–15 часов аккумулятор будет заряжен полностью. Но КПД такого изобретения довольно мал (меньше 1%), так что приемлемой считать систему вряд ли можно.

Основанные на транзисторах устройства дают много тепла, но и тут не всё гладко. Они боятся ошибок при сочетании полярности и коротких замыканий. Подобная схема не даёт требуемой стабильности тока, она издаёт сильный шум и радиопомехи. Правда, наличие ферритового кольца компенсирует некоторые отрицательные стороны устройства.

Также часто встречаются самодельные варианты создания аккумуляторов из компьютерных блоков питания. Однако для доработки такой схемы желательна радиотехническая квалификация. Важно следовать чёткой инструкции. Есть вероятность, что из-за различий в электрических схемах блоков такой агрегат ни к чему хорошему не приведёт.

На видео — зарядное устройство из БП компьютера:

У многих интерес вызывает так называемая конденсаторная схема.

Но есть и ещё один способ зарядки аккумулятора автомобиля, основанный на балластных конденсаторах. При кажущейся сложности схему воссоздать довольно легко.

Зарядное устройство из блока питания

Содержание

• Создание зарядного устройства в корпусе от миллиамперметра
• Детали для устройства
• Проверка и настройка
• Как заряжать собранным устройством

Создание зарядного устройства в корпусе от миллиамперметра

Все составляющие цепи устройства легко можно разместить в корпусе от миллиамперметра. Из указанного прибора нужно убрать содержимое, оставив только стрелочный компонент.

Сам корпус миллиамперметра выглядит как рамки прямоугольной формы, что соединены между собой уголками, в которых есть небольшие отверстия. Именно к ним легко прикреплять необходимые детали.

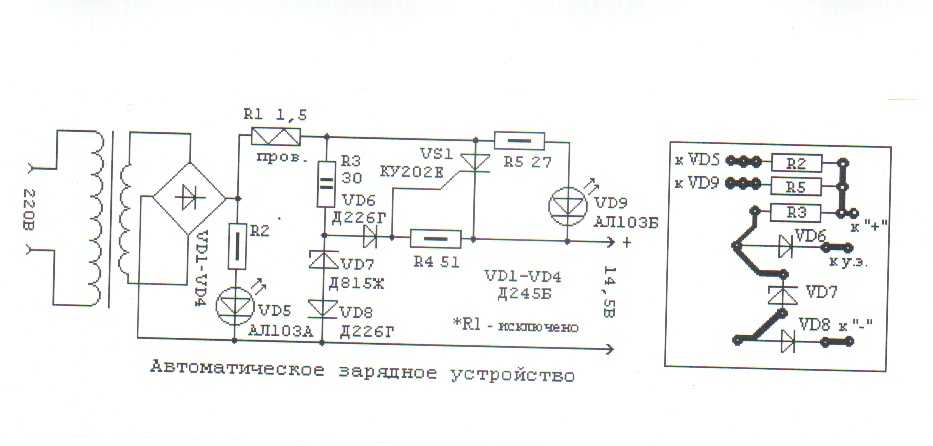

Так выглядит электрическая схема маломощного зарядного устройства

Трансформатор закрепляется с помощью четырёх винтов на 2-миллиметровой пластине из алюминия. В свою очередь, эта пластина крепится к уголкам снизу.

Сверху к уголкам также закреплена пластинка, но уже из стеклотекстолита той же толщины. На ней закреплены реле и конденсаторы. К тому же к этой паре уголков прикручивается печатная плата со спаянной схемой автоуправления зарядкой. Всего конденсаторов должно быть установлено 14, потому что для создания определённого номинала конденсатора следует соединять устройства параллельно друг другу. Реле и конденсаторы подсоединяются через разъём к остальным частям схемы. Это позволяет облегчить доступ при сборке к прочим элементам.

На видео — универсальное зарядное устройство своими руками:

Сзади, на внешней стороне, устанавливается ребристый радиатор из алюминия, для того чтобы охлаждать силовые диоды. Здесь же прикрепляется предохранитель и вилка для организации постоянной подачи напряжения.

Диоды закрепляются к радиатору при помощи прижимных планок внутри корпуса. Специально для этого сзади в стенке необходимо сделать отверстие прямоугольной формы. Такое решение поможет свести к минимуму выделение тепла в корпусе. Подводящие провода и выводы диодов распаиваются на планку из стеклотекстолита.

Шунт устройства — отрезок провода (1 см). Его концы нужно запаять в полоски из меди. Один конец припаивается к клемме плюса, а ко второй — проводник, который идёт от контактов реле.

Шкала милливольтметра может не подходить под необходимые измерения, именно поэтому вам, скорее всего, будет нужно создать свой вариант шкалы. Лучше сделать это на плотной бумаге и приклеить к уже существующей.

С одной стороны прикрепляются крокодилы, а, соответственно, со второй — разрезные наконечники. Сечение проводов должно быть не меньше 1 квадратного миллиметра. К сети зарядка подключается при помощи шнура.

На видео — сборка зарядного устройства:

Детали для устройства

А сейчас поговорим о том, какие именно детали используются, для того чтобы собрать автомобильное зарядное устройство своими руками:

• Трансформатор используется типа ТН61-22, обмотки соединяются последовательным образом. Коэффициент полезного действия зарядки не меньше 0,8, сила тока — не больше 6 ампер, поэтому прекрасно подойдёт трансформатор с мощностью, равной 150 ваттам. Обмотка трансформатора обязана обеспечивать напряжение до 20 вольт при силе тока до 8 ампер. При отсутствии готовой модели можно взять любой трансформатор необходимой мощности и намотать вторичную обработку. Для расчётов количества витков применяйте специально предназначенный для этого калькулятор, который можно найти на сайтах в интернете.
• Подходят конденсаторы из ряда МБГЧ, предназначенные для тока напряжением не меньше 350 вольт. Если конденсатор поддерживает работу с переменным током, то он подойдёт для создания зарядного устройства.
• Диоды подойдут абсолютно любые, но они должны быть рассчитаны на ток до 10 ампер.
• Операционным усилителем может быть выбран аналог AN6551 — КР1005УД1. Именно такую модель раньше вставляли в магнитофоны ВМ-12. Он очень хорош тем, что не требует при работе двухполярного питания, а также цепей коррекции. КР1005УД1 функционирует при колебаниях напряжения более 7 В. В общем, эту модель можно заменить любой аналогичной. К примеру, это могут быть LM158, LM358 и LM258, но тогда придётся менять рисунок печатной платы.
• Для измерения напряжения и тока подойдёт любая электромагнитная головка, например М24. Если показатели напряжения вас не интересуют, то просто установите амперметр, который рассчитан на постоянный ток. В обратном случае напряжение контролируется тестером или мультиметром.

Проверка и настройка

В том случае, когда все элементы исправны и сборка произошла без ошибок, то схема должна заработать сразу. И автовладельцу необходимо только лишь установить порог напряжения с помощью резистора. Когда зарядка достигнет этого прибора, произойдёт переключение на режим малого тока.

Регулировка осуществляется в момент зарядки. Но лучше, наверно, подстраховать себя: настроить и проверить схемы защиты и регулирования. Из измерительных приборов для этого понадобятся мультиметр или тестер, рассчитанный на работу с постоянным напряжением.

Как заряжать собранным устройством

Существуют определённые правила, которые необходимо соблюдать при использовании самодельного автомобильного зарядного устройства.

Важно ещё до начала зарядки снять аккумулятор, очистить его от пыли и грязи. Затем протереть раствором соды, для того чтобы удалить кислотные остатки. Если частички кислоты на аккумуляторе есть, то сода начнёт пениться.

Пробки для заливки кислот в аккумуляторе необходимо выкрутить. Это делается для того, чтобы газы, образующиеся в аккумуляторе, имели возможность выходить. Затем следует проверить количество самого электролита: если уровень меньше оптимального, долейте дистиллированной воды.

После этого переключателем выставьте определённое показание тока заряда, подключите собранное устройство, учитывая при этом полярность. Соответственно, плюсовой вывод зарядки следует подсоединить к плюсовому выводу аккумулятора. Нахождение переключателя в нижнем положении приведёт стрелку устройства на показатель текущего напряжения. Вольтметр начинает в это же время показывать напряжение тока.

Зарядка аккумулятора самодельным устройством

Если ваш аккумулятор обладает ёмкостью 50 А·ч, на данный момент он заряжен на 50%, то сначала следует установить ток на отметку 25 ампер, постепенно уменьшая её до нуля.

Подводя итоги, можно сказать, что, используя даже б/у детали от старых приборов, можно собрать вполне приличное зарядное устройство для автомобильного аккумулятора. Если нет способностей выполнить это самостоятельно, то всегда можно найти такого умельца в каждом гаражном кооперативе. И уж наверняка обойдётся это существенно дешевле, чем купить новое заводское устройство.

Зарядное устройство для автомобильного аккумулятора своими руками

Тема автомобильных зарядных устройств интересна очень многим. Из статьи вы узнаете, как переделать компьютерный блок питания в полноценное зарядное устройство для автомобильных аккумуляторов. Оно будет представлять собой импульсное зарядное устройство для аккумуляторов с емкостью до 120 А·ч, то есть зарядка будет довольно мощной.

Собирать практически ничего не нужно – просто переделывается блок питания. К нему добавится всего один компонент.

Компьютерный блок питания имеет несколько выходных напряжений. Основные силовые шины имеют напряжение 3,3, 5 и 12 В. Таким образом, для работы устройства понадобится 12-вольтовая шина (желтый провод).

Для зарядки автомобильных аккумуляторов напряжение на выходе должно быть в районе 14,5-15 В, следовательно, 12 В от компьютерного блока питания явно маловато. Поэтому первым делом необходимо поднять напряжение на 12-вольтовой шине до уровня 14,5-15 В.

Затем, нужно собрать регулируемый стабилизатор тока или ограничитель, чтобы была возможность выставить необходимый ток заряда.

Зарядник, можно сказать, получится автоматическим. Аккумулятор будет заряжаться до заданного напряжения стабильным током. По мере заряда сила тока будет падать, а в самом конце процесса сравняется с нулем.

Приступая к изготовлению устройства необходимо найти подходящий блок питания. Для этих целей подойдут блоки, в которых стоит ШИМ-контроллер TL494 либо его полноценный аналог K7500.

Когда нужный блок питания найден, необходимо его проверить. Для запуска блока нужно соединить зеленый провод с любым из черных проводов.

Если блок запустился, нужно проверить напряжение на всех шинах. Если все в порядке, то нужно извлечь плату из жестяного корпуса.

После извлечения платы, необходимо удалить все провода, кроме двух черных, двух зеленого и идет для запуска блока. Остальные провода рекомендуется отпаять мощным паяльником, к примеру, на 100 Вт.

На этом этапе потребуется все ваше внимание, поскольку это самый важный момент во всей переделке. Нужно найти первый вывод микросхемы (в примере стоит микросхема 7500), и отыскать первый резистор, который применен от этого вывода к шине 12 В.

На первом выводе расположено много резисторов, но найти нужный — не составит труда, если прозвонить все мультиметром.

После нахождения резистора (в примере он на 27 кОм), необходимо отпаять только один вывод. Чтобы в дальнейшем не запутаться, резистор будет называться Rx.

Теперь необходимо найти переменный резистор, скажем, на 10 кОм. Его мощность не важна. Нужно подключить 2 провода длиной порядка 10 см каждый таким образом:

Один из проводов необходимо соединить с отпаянным выводом резистора Rx, а второй припаять к плате в том месте, откуда был выпаян вывод резистора Rx. Благодаря этому регулируемому резистору можно будет выставлять необходимое выходное напряжение.

Стабилизатор или ограничитель тока заряда очень важное дополнение, которое должно иметься в каждом зарядном устройстве. Этот узел изготавливается на базе операционного усилителя. Тут подойдут практически любые «операционники». В примере задействован бюджетный LM358. В корпусе этой микросхемы два элемента, но необходим только один из них.

Пару слов о работе ограничителя тока. В этой схеме операционный усилитель применяется в качестве компаратора, который сравнивает напряжение на резисторе с низким сопротивлением с опорным напряжением. Последнее задается при помощи стабилитрона. А регулируемый резистор теперь меняет это напряжение.

При изменении величины напряжения операционный усилитель постарается сгладить напряжение на входах и сделает это путем уменьшения или увеличения выходного напряжения. Тем самым «операционник» будет управлять полевым транзистором. Последний регулирует выходную нагрузку.

Полевой транзистор нужен мощный, поскольку через него будет проходить весь ток заряда. В примере используется IRFZ44, хотя можно использовать любой другой соответствующих параметров.

Транзистор обязательно устанавливается на теплоотвод, ведь при больших токах он будет хорошенько нагреваться. В этом примере транзистор просто прикреплен к корпусу блока питания.

Печатная плата была разведена на скорую руку, но получилось довольно неплохо.

Теперь остается соединить все по картинке и приступить к монтажу.

Напряжение выставлено в районе 14,5 В. Регулятор напряжения можно не выводить наружу. Для управления на передней панели имеется только регулятор тока заряда, да и вольтметр тоже не нужен, поскольку амперметр покажет все, что надо видеть при зарядке.

Амперметр можно взять советский аналоговый или цифровой.

Также на переднюю панель был выведен тумблер для запуска устройства и выходные клеммы. Теперь можно считать проект завершенным.

Получилось несложное в изготовлении и недорогое зарядное устройство, которое вы можете смело повторить сами.

Автор: АКА КАСЬЯН.

Прикрепленные файлы: СКАЧАТЬ.

23 Схемы простого зарядного устройства для аккумуляторов своими руками

Существует так много различных типов аккумуляторов, и в настоящее время они нужны нам для работы целого ряда устройств, от пультов дистанционного управления для телевизоров до автомобилей и мотоциклов. Однако проблема в том, что когда они разряжаются, нам нужно их перезарядить, а зарядные устройства могут быть дорогими.

Тем не менее, для тех, кто не возражает против схемотехники и электроники своими руками, есть еще один способ, поскольку его вполне можно сделать самому, а для тех, кто хочет попробовать, вот 23 отличных плана, как сделать зарядное устройство, которое вы могли бы попробовать скопировать дома.

Содержание

• 1. Как сделать зарядное устройство в домашних условиях: 6 шагов (с иллюстрациями) – инструкции
• 2. Как сделать зарядное устройство на 12 В
• 3. Как сделать зарядное устройство на 12 В: 5 шагов (с иллюстрациями) – Instructables
• 4. Как сделать зарядное устройство на 12 В из старых SMPS
• 5. Руководство по сборке зарядных устройств для аккумуляторов – основы схем
• 6. Простое зарядное устройство для NiMH аккумуляторов (с файлами печатных плат)
• 7. Зарядные устройства для аккумуляторов своими руками: полное руководство
• 8. Как сделать зарядное устройство на 12 В в домашних условиях — своими руками
• 9. Как зарядить автомобильный аккумулятор в домашних условиях с помощью зарядного устройства для ноутбука
• 10. Схемы зарядного устройства на 12 В — самодельные схемы
• 11. Как заряжать Автомобильный аккумулятор на 12 В с зарядным устройством для ноутбука на 19 В — Зарядное устройство для автомобильного аккумулятора своими руками
• 12. Как сделать простое зарядное устройство на 12 В — itstillruns.com
• 13. Зарядное устройство 18650 «Сделай сам»
• 14. Как сделать зарядное устройство с механическим питанием для светодиодного освещения – Appropedia
• 15. Никогда не выбрасывайте батареи на 1,5 В — превратите их в перезаряжаемые батареи
• 16. Основы проектирования схем зарядки аккумуляторов — Советы по питанию аккумуляторов
• 17. Самодельное зарядное устройство от Just Fix It
• 18. Как сделать мобильный телефон /Зарядное устройство
• 19. Простое зарядное устройство 18650 своими руками — обзор TP4056 (все пояснено)
• 20. Схема автоматического зарядного устройства для аккумуляторов 12 В и 6 В
• 21. Как сделать зарядное устройство на 12 В с помощью зарядного устройства для ноутбука
• 22. Как сделать зарядное устройство для аккумуляторов
• 23. Зарядное устройство для литиевых аккумуляторов на 7 В — очень просто
• Много отличных идей для изготовления зарядных устройств для аккумуляторов своими руками

1.

Как мы читаем во вступлении к этому руководству, литий-ионные аккумуляторы сейчас широко распространены, но проблема в том, что покупка зарядного устройства для них может быть дорогой. Однако сделать зарядное устройство своими руками намного проще, чем вы можете себе представить, и этот план покажет вам, как это сделать. Инструкции понятны, есть список всего, что вам нужно, а также несколько полезных фотографий — короче говоря, в нем есть все, что вам нужно для создания собственного зарядного устройства.

Узнать подробности

2. Как сделать зарядное устройство на 12 вольт

В этом увлекательном и полезном видео мы узнаем, как сделать зарядное устройство на 12 вольт, используя обычное зарядное устройство для ноутбука и несколько другие части оборудования. Так интересно, как этот ютубер делает все проще, и это видео, которое вселяет в вас уверенность, чтобы сделать что-то подобное — так почему бы не посмотреть его и посмотреть, сможете ли вы скопировать его идею?

3. Как сделать зарядное устройство на 12 В: 5 шагов (с иллюстрациями) — инструкции

Если вы не совсем поняли, что происходит в видео выше, не беспокойтесь — здесь то же самое. план в письменной форме. Это дает вам больше деталей, которые могут вам понадобиться, если вы пропустили их в видео, а также есть несколько полезных фотографий, чтобы показать вам, что вам нужно сделать. Таким образом, между видео и этим письменным руководством, это план, который почти каждый сможет воссоздать дома.

Проверка подробностей

4. Как сделать зарядное устройство с аккумулятором 12 В со старыми SMPS

Мы любим видеть эти планы, где люди каннибализируют старые электрические предметы и делают крутые новые вещи с ними — и здесь мы получаем эти планы. чтобы увидеть, как этот ютубер делает зарядное устройство на 12 вольт из старого SMPS (импульсный источник питания). Первая часть видео немного напоминает сцену обезвреживания бомбы из фильма, но он явно знает, что делает. И если вы хотите попробовать, все, что вам нужно сделать, это посмотреть его видео и скопировать то, что он сделал. Удачи!

5. Руководство по сборке зарядных устройств для аккумуляторов. Основы схем

Тем, кто хочет узнать немного больше о науке, стоящей за зарядными устройствами, стоит прочитать этот пост. В нем рассказывается о том, как работают различные типы зарядных устройств, а затем подробно рассказывается о том, как собрать вместе несколько разных версий. Он также предоставляет необходимые схемы для зарядных устройств, что делает его жизненно важным для прочтения перед тем, как вы начнете свой проект.

Проверить детали

6. Простое зарядное устройство NiMH (с файлами печатных плат)

Зарядное устройство с питанием от USB, которое мы учимся собирать в этом видео, предназначено для NiMH (никель-металлогидридных) и NiCad аккумуляторов. Как пишет YouTuber во введении, аккумулятору большой емкости, вероятно, потребуется большая часть недели для полной зарядки, но он работает хорошо, медленно, но верно. Посмотрите его видео и посмотрите, как он это сделал.

7. Самодельные зарядные устройства: полное руководство

Если вы надеетесь сделать зарядное устройство для аккумуляторов своими руками, но мало знаете о том, как оно работает, пост под названием «Зарядные устройства для аккумуляторов своими руками: полное руководство», вероятно, будет хорошим началом. В этом посте вы найдете все объяснения, необходимые для понимания науки, лежащей в основе зарядных устройств, и вы будете гораздо лучше подготовлены к созданию собственной версии.

Проверить детали

8. Как сделать зарядное устройство на 12 В в домашних условиях — своими руками

Хотя вы можете не догадываться, согласно этому сообщению, сделать зарядное устройство для аккумулятора относительно просто и недорого, а это означает, что почти каждый сможет управлять им дома. Вы найдете список всего, что вам понадобится, после чего процесс будет объяснен в виде ряда простых шагов. Некоторые шаги кажутся немного неудобными, но в них нет ничего сложного — так почему бы не проверить, готовы ли вы принять вызов?

Проверить детали

9. Как зарядить автомобильный аккумулятор дома с помощью зарядного устройства для ноутбука

Вот чрезвычайно полезный лайфхак, который некоторым людям может показаться невероятно полезным — это план подзарядки автомобильного аккумулятора дома с помощью обычного зарядного устройства для ноутбука. . Вы бы не поверили, что это возможно, если бы не видели сами, но, как видно из видео, это законная техника. Проверьте это и посмотрите, сможете ли вы заставить его работать и на вас!

10. Схемы зарядных устройств для аккумуляторов на 12 В – проекты самодельных схем

В этом посте подробно обсуждаются различные варианты зарядных устройств для аккумуляторов, включая принципиальные схемы и многое другое. Он научит вас делать несколько версий зарядных устройств для аккумуляторов, а также расскажет о том, как и почему они работают. Увлекательное чтение для более технически подкованных домашних мастеров, которое научит вас делать эффективные зарядные устройства для аккумуляторов самостоятельно.

Узнать подробности

11. Как зарядить автомобильный аккумулятор на 12 В с помощью зарядного устройства для ноутбука на 19 В — зарядное устройство для автомобильного аккумулятора своими руками

Если вам понравилась идея использовать зарядное устройство для ноутбука для зарядки автомобильного аккумулятора, вам должно понравиться это видео тоже, так как оно учит вас аналогичной технике. Возможно, когда вы пытаетесь сделать что-то подобное, лучше сначала сравнить несколько планов, прежде чем пытаться это сделать самостоятельно, поэтому просмотр этого второго видео должен дать лучшее представление о том, как выполнить работу.

12. Как собрать простое зарядное устройство для 12-вольтовых аккумуляторов – itstillruns.com

Одна из проблем свинцово-кислотных аккумуляторов заключается в том, что при слишком быстрой зарядке они могут перегреваться, выделяя горючий газообразный водород. . Тем не менее, в этом посте вы узнаете о некоторых простых способах избежать этого, а также получите план создания собственного простого самодельного зарядного устройства на 12 вольт.

Детали проверки

13. Мое самодельное зарядное устройство 18650

В этом видео этот ютубер показывает нам, как он сделал обновленную версию предыдущего зарядного устройства, которое он сделал в другом видео. Нам нравится, как его зарядные устройства выглядят такими чистыми и профессиональными — здесь нет никаких каннибализированных деталей, похожих на Безумного Макса. Он также объясняет все просто и по существу, что позволяет любому, кто смотрит, очень легко копировать его.

14. Как собрать зарядное устройство с механическим приводом для светодиодного освещения – Appropedia

Этот дизайн нас сразу же привлек — отчасти из-за классной фотографии машины с велосипедным колесом. Планируется зарядное устройство с питанием от человека, чтобы вы могли заряжать свои батареи, не подключая их к сети, только своими силами. Это отличная идея, и кажется, что делать ее очень весело, поэтому мы уверены, что многие люди, увидев это, захотят попробовать сами.

Проверить детали

15. Никогда не выбрасывайте батарейки на 1,5 В — превратите их в перезаряжаемые батареи

Судя по этому видео, можно сделать зарядное устройство своими руками, которое может заряжать обычные батарейки на 1,5 В, так что вместо того, чтобы выбрасывать их, вы можете просто зарядить их снова, когда они умрут. Звучит слишком хорошо, чтобы быть правдой, но этот ютубер показывает вам все, что вам нужно знать, чтобы это сделать. У него впечатляющие навыки, но их можно скопировать, так почему бы не попробовать и не посмотреть, что получится?

16. Основы проектирования схем зарядки аккумуляторов. Советы по питанию аккумуляторов

Вот еще одна статья, посвященная теории аккумуляторов и способам их зарядки. заряжая проект, который вы хотите попробовать, это делает некоторые бесценные чтения. На самом деле он не учит вас, как сделать зарядное устройство, но он полон полезной информации, поэтому мы подумали, что его все же стоит включить в наш список.

Узнать подробности

17. Самодельное зарядное устройство от Just Fix It

Мы уже видели, как сделать зарядные устройства для автомобильных аккумуляторов из старых зарядных устройств для ноутбуков, но в этом видео мы научимся делать зарядное устройство для мотоциклетного аккумулятора от неопознанного зарядного устройства, которое, как сообщает нам ютубер, вероятно, пришло от старого модема. Удивительно видеть, как старые предметы, которые в противном случае были бы предназначены для свалки, могут быть перепрофилированы таким образом, и это отличная вещь, чтобы узнать, как это сделать, если вы когда-нибудь обнаружите, что они вам нужны.

18. Как сделать зарядное устройство для мобильного телефона/батареи

Этот план для мобильного зарядного устройства или зарядного устройства для аккумуляторов в самом начале содержит большое количество научных данных, поэтому, если вы просто ищете пошаговое руководство, в котором рассказывается, как сделать зарядное устройство, этот план может быть не для вас. Однако, если вам нужны спецификации и принципиальные схемы, вы найдете здесь все, что вам может понадобиться, и покажет вам, как сделать эффективное зарядное устройство для аккумуляторов своими руками.

Проверить детали

19. Простое зарядное устройство 18650 своими руками – обзор TP4056 (все пояснения) вы здесь — чтобы вы могли увидеть, как он сделал свое первое, менее совершенное зарядное устройство для аккумуляторов.

20. Схема автоматического зарядного устройства для аккумуляторов 12 В и 6 В

Хотя на первый взгляд это может показаться немного сложным, этот блогер уверяет нас, что это зарядное устройство очень простое и может быть изготовлено только с помощью несколько основных электронных компонентов. Вся необходимая информация находится на странице, и есть даже видео, показывающее, как это сделать — так что теперь все, что вам осталось сделать, это попробовать это самостоятельно.

Детали проверки

21. Как сделать зарядное устройство для 12-вольтовой батареи из зарядного устройства для ноутбука

После некоторых полных руководств с ошеломляющими схемами, которые мы видели, это простое демонстрационное видео более чем приветствуется. ! В нем мы видим, как этот талантливый ютубер показывает нам, как сделать зарядное устройство из зарядного устройства для ноутбука, и это почти завораживает. Это выглядит так просто, и всего за несколько минут все готово. Мы так впечатлены, и мы даже чувствуем вдохновение, чтобы проверить это на себе.

22. Как сделать зарядное устройство

Как пишет этот блогер, он всегда ищет способы сэкономить деньги — не так ли? – и один из способов, который пришел ему в голову, заключался в том, чтобы сконструировать зарядное устройство, которое могло бы заряжать батареи типа AA и AAA. Как он продолжает, он понимает любых сомневающихся, которые думают, что это нежизнеспособная работа «сделай сам», но он настаивает на том, что это так же хорошо, как «настоящая вещь», и затем он продолжает подробно описывать, как это сделать.

Проверить детали

23. Зарядное устройство для литиевых аккумуляторов на 7 В — очень простое

В завершение посмотрите короткое двухминутное видео, демонстрирующее, как легко сделать зарядное устройство для литиевых аккумуляторов на 3,7 В своими руками. Вы найдете список необходимых компонентов, и как только вы их подготовите, все, что вам нужно сделать, это посмотреть видео, чтобы увидеть, как все собрать. Просто, недорого и эффективно — именно так, как мы любим наши схемы «сделай сам»!

Множество отличных идей по созданию зарядных устройств для аккумуляторов своими руками

Как мы уже видели, существует множество способов изготовления самодельных зарядных устройств, и так много творческих блоггеров и ютуберов, которые создают отличный контент и показывают нам, как это делается.

Нам очень понравилось собирать эти чертежи для вас, поэтому мы надеемся, что вам также понравилось их читать и смотреть, и, прежде всего, мы надеемся, что помогли вам найти идеи и вдохновение, необходимые для создания самодельного зарядного устройства для аккумуляторов. твой собственный.

• Фейсбук
• Твиттер

Как зарядить автомобильный аккумулятор без зарядного устройства

Самый большой страх автовладельца сбывается, когда он узнает, что его автомобильный аккумулятор разрядился. Если вы регулярно водите свой автомобиль, вы, вероятно, получите предупреждение на приборной панели, когда уровень заряда вашей батареи будет низким.

Однако, возможно, вы этого не заметили или проигнорировали, или не заводили машину в течение нескольких дней. Существуют различные причины, по которым ваш автомобильный аккумулятор либо имеет низкий уровень заряда, либо вообще не заряжен. У вас может не быть автомобильное зарядное устройство легкодоступно, а значит, вы должны знать, как зарядить автомобильный аккумулятор без зарядного устройства.

Краткое описание

Перед зарядкой аккумулятора без зарядного устройства —

Важно отметить, что лучше всего заряжать автомобильный аккумулятор только с помощью зарядного устройства. Это связано с тем, что заряд предназначен для зарядки автомобильного аккумулятора наиболее эффективным и технически правильным способом. Поэтому при наличии зарядного устройства не следует пробовать какой-либо другой метод. Прежде чем опробовать любой из следующих способов зарядки аккумулятора без зарядного устройства, необходимо иметь при себе следующие предметы.

• Прочные защитные перчатки.
• Защитные очки.
• Проволочная щетка для очистки.
• Проволочные щупы с зажимами.

Они должны быть у вас в машине, потому что они могут понадобиться вам для безопасной зарядки аккумулятора.

Способ 1. Использование соединительных проводов

Когда автомобильный аккумулятор разряжен, вам необходимо запустить его от внешнего источника, чтобы хотя бы запустить двигатель. Как только вы запустите двигатель, вы можете отправиться в пункт назначения и зарядить свой автомобиль там с помощью подходящего зарядного устройства. Чтобы завести автомобиль от внешнего источника, вам нужно будет подключить провода от другого автомобиля к автомобильному аккумулятору.

С помощью проводов можно зарядить автомобильный аккумулятор ровно настолько, чтобы запустить двигатель автомобиля. Однако, если есть проблема с автомобильным аккумулятором, пусковые провода в таком случае не помогут. Очень важно прочитать руководство по эксплуатации автомобильного аккумулятора, чтобы знать, как правильно подключить соединительные провода. В противном случае это может привести к повреждению автомобильного аккумулятора. Вот несколько важных шагов, которые необходимо выполнить.

• Проволочной щеткой очистите клеммы аккумулятора, чтобы на них не осталось грязи, ржавчины или коррозии. Это важно перед подключением соединительных проводов, чтобы обеспечить правильную зарядку.
• Провода для прыжков не должны быть больше 6-го калибра, чтобы ток мог протекать стабильно и безопасно.
• Двигатель автомобиля-донора должен работать не менее 10 минут с подключенными к вашему автомобилю соединительными проводами, чтобы заряда аккумулятора было достаточно для запуска двигателя автомобиля.

Способ 2 – использование солнечной панели и зарядного устройства от солнечной батареи

Если у вас дома установлена ​​солнечная панель, вы можете легко зарядить автомобильный аккумулятор. Тем не менее, это не очень эффективно, когда ваша батарея разряжена, потому что потребуются часы, чтобы зарядить батарею, чтобы даже начать работу. Прежде чем подключать солнечную панель к автомобильному аккумулятору, вы должны иметь некоторые знания о совместимости. Использование солнечного контроллера заряда — лучший способ подключить солнечную панель к автомобильному аккумулятору для его зарядки.

Контроллер заряда от солнечной батареи предотвращает перезаряд автомобильного аккумулятора. Перезарядка может повредить автомобильный аккумулятор и сократить срок его службы. Фактически, контроллер может предотвратить протекание обратного тока. Вы также можете зарядить автомобильный аккумулятор с помощью зарядного устройства для солнечных батарей, и это самый безопасный способ, когда вы заряжаетесь от солнечного источника. Это, естественно, предотвратит перезарядку и обратный ток. Если вы покупаете солнечное зарядное устройство, убедитесь, что вы берете размер автомобильного аккумулятора, чтобы время зарядки было оптимальным. Солнечное зарядное устройство мощностью 100 Вт может зарядить автомобильный аккумулятор примерно за 8 часов.

Метод 3 – Использование инвертора ИБП

В современном мире в каждом доме есть домашний инвертор ИБП, который обеспечивает питание от батареи домашнего инвертора в случае отключения электроэнергии. Инвертор обычно преобразует мощность постоянного тока батареи в мощность переменного тока электричества. Домашняя инверторная батарея обычно представляет собой батарею на 12 В, которая эквивалентна автомобильной батарее.

Таким образом, вы можете использовать его для зарядки автомобильного аккумулятора, но вы должны проверить руководство, чтобы убедиться, что инвертор и его аккумулятор подходят для зарядки автомобильного аккумулятора эквивалентной емкости. Фактически, большинство инверторов имеют дисплеи для проверки хода зарядки и предотвращения перезарядки и обратного тока.

Способ 4 — Зарядите аккумулятор, поместив его в другое транспортное средство

Если вы не очень уверены в пусковых проводах и зарядке от солнечной панели и инвертора ИБП, самый простой вариант — поместить аккумулятор для зарядки в место для аккумулятора другого автомобиля. это. Это применимо только в том случае, если у вас есть другой автомобиль, в котором аккумулятор аналогичен аккумулятору, который вы хотите зарядить. Если вы не уверены в сходстве аккумуляторов по размеру и форме и даже по характеристикам, не подключайте их к другому автомобилю.

В противном случае это может привести к повреждению аккумулятора и внутренних частей другого автомобиля. В частности, вы должны соответствовать мАч батареи. Подсоедините аккумулятор и включите двигатель на другом автомобиле, и если он не работает, не применяйте силу и не упрямьтесь.

Способ 5. Использование автомобильного пускового устройства

Каждый автовладелец должен иметь в своей машине пусковое устройство, которое может спасти его в случае полной разрядки автомобильного аккумулятора. Аккумулятор будет заряжаться ровно настолько, чтобы запустить двигатель. Как только двигатель запустится, вы можете использовать генератор для зарядки аккумулятора.

Если вы не можете запустить двигатель с помощью стартера, это, вероятно, связано с неисправностью автомобильного аккумулятора. Однако перед запуском от внешнего источника следует отключить все дополнительные подключения к фарам, мультимедийной системе и кондиционеру. Кроме того, очистите клеммы перед подключением проволочной щеткой.

Способ 6. Использование изолятора аккумуляторной батареи

И последнее, но не менее важное: изолятор аккумуляторной батареи полезен при зарядке вторичной аккумуляторной батареи путем подачи заряда от генератора переменного тока первичной аккумуляторной батареи.

Comments |0|
