Что такое грм в автомобиле расшифровка: что это, когда менять, как проверить :: Autonews

24 июля, 2023 by admin

Что это — ГРМ? Расшифровка ГРМ

Как звучит расшифровка ГРМ наверняка многие знают. Да, это газораспределительный механизм. Но вот что он делает, да какими свойствами должен обладать, не каждый скажет. Стоит отметить, что механизм этот тем сложнее, чем больше клапанов установлено в моторе. Например, большинство бюджетных автомобилей оснащены 8-клапанными моторами. Они проще в эксплуатации, мощность меньшая, да и ремонт проводится достаточно просто. Особенно замена ремня ГРМ, так как в системе предусмотрен всего один распределительный вал. Меньше меток – выше вероятность точной установки.

Распредвал в механизме газораспределения

Итак, начать стоит с самого главного узла. Конечно, по степени важности их разделение проведено чисто условно, так как даже самый маленький болтик или шпонка играют значительную роль. Но все же распределительный вал – это основа, без него газораспределительный механизм двигателя не сможет работать. С его помощью производится смещение клапанов, они своевременно открываются и закрываются, чтобы впустить в камеру сгорания топливовоздушную смесь, либо выпустить из нее отработавшие газы.

Неисправности ГРМ: признаки, причины и способы устранения

В основе любого силового агрегата и одним из основных составляющих любого ДВС является…

Роль клапанов

Упомянули про клапаны, но без них-то система тоже не сможет функционировать. Они устанавливаются в головке блока цилиндров. В ГБЦ имеются пастели, в которые упираются тарелки поршней. Необходимо, чтобы прилегание плоскостей было максимально герметичным. Только в таком случае можно обеспечить высокую мощность двигателя. Расшифровка ГРМ говорит о том, что распределительный вал должен приводиться в движение. Для этой цели используется ременный механизм, который приводит в движение зубчатый шкив распределительного вала. А для регулирования натяжения ремня используется специальный ролик.

Какую роль играют клапаны в ГРМ

Теперь стоит поговорить о функциях клапанов. Для того чтобы оценить по достоинству их работу, нужно взглянуть на то, как двигатель будет функционировать, если их не будет. Для примера можно взять двухтактные моторы, которые и по сей день используются на мотокосах, бензопилах, на некоторых мопедах и мотоциклах. Во-первых, уровень шума у мотора существенно выше. Это происходит за счет того, что камера сгорания никак не отделена от выхлопной системы. Во-вторых, мощность двигателя существенно ниже, так как герметичность камеры сгорания меньше.

Назначение, устройство, работа ГРМ. Двигатель внутреннего…

Газораспределительный механизм автомобиля – один из самых сложных механизмов в конструкции…

Можно также отметить, что правильная работа газораспределительного механизма четырехцилиндрового двигателя – это залог высокой мощности и крутящего момента. А построить двухтактный четырехцилиндровый двигатель оказывается намного сложнее, а порой и вовсе невозможно. Да и есть ли смысл, если выжать из него максимальные показатели невозможно? Также вспомните о том, что двухтактные двигатели нуждаются в том, чтобы к топливу производилась добавка масла. Вы будете на заправке в бак постоянно отмерять и доливать моторное масло? Скорее всего, нет.

Что будет, если произойдет смещение меток?

А теперь включите фантазию, ведь придется представить непростой процесс, который протекает при смещении меток. Если привод газораспределительного механизма установлен и настроен правильно, с учетом всех меток, то работать двигатель будет идеально. А вот что будет, если вдруг ремень проскользнет на несколько зубьев? Да, такое случается нередко, даже зубчатый ремень способен проскочить на шкиве, если он слабо натянут.

Что такое ГБЦ в машине. После замены прокладки ГБЦ машина…

Многие называют двигатель сердцем автомобиля. По сути, это так и есть. Именно мотор приводит в…

А произойдет буквально следующее: движение поршней в цилиндрах и клапанов будет происходить асинхронно. Расшифровка ГРМ говорит о том, что впуск и выпуск должны происходить своевременно, зависеть от того, в каком положении находятся поршни. Следовательно, такт впуска будет начинаться раньше или позже, аналогично с выпуском. Топливовоздушная смесь будет попадать несвоевременно, ее воспламенение в лучшем случае произойдет в среднем положении поршня в цилиндре. Другими словами, начинается в моторе сплошной хаос. И все это происходит из-за того, что какой-то ремень перескочил на несколько зубьев.

Чем закончится обрыв ремня ГРМ?

А вот если произошел обрыв ремня ГРМ, то не каждый двигатель способен пережить такое событие. На большей части моторов это явление сопровождается тем, что происходит деформация клапанов, которые в буквальном смысле бегут навстречу поршням, будто на свидание. Иногда такая романтическая встреча заканчивается тем, что клапан пробивает поршень насквозь. Устройство газораспределительного механизма подразумевает, что без капитального ремонта не обойтись. Хорошо, если не повредится блок цилиндров.

Самое печальное окончание – это появление трещин на блоке. Немного легче будет, если трещина пойдет по ГБЦ. К сожалению, если автомобиль планируется на продажу, то некоторые владельцы аргоном заваривают и шлифуют эти повреждения. Но это не выход из положения, лучше заменить ГБЦ, пусть даже бывшую в употреблении, но не деформированную и не поврежденную. И не забывайте о том, что замена прокладки тоже проводится в обязательном порядке. Вообще, этот элемент всегда ставится новый, при каждом снятии ГБЦ.

Как установить метки на 8-клапанном моторе?

Допустим, что все подготовительные работы проведены. Ремень генератора снят и осмотрен на наличие повреждений, правая сторона поднята и демонтировано колесо, выкручен болт шкива коленчатого вала. Другими словами, доступ к ремню ГРМ открыт полностью. Теперь главное – сделать все действия правильно.

Первым делом снимите ролик, используя ключ на 17, да не потеряйте шайбу, которая находится под ним. С ее помощью проведена регулировка положения относительно ремня. Теперь можно снять старый ремень, поставить новый ролик. После этого просто установить новый ремень, если не были затронуты шкивы.

Но если все делать по «книжке», то нужно перепроверить, совпадают ли метки, а для этого нужно знать в общих чертах газораспределительный механизм ВАЗ. Ориентироваться нужно на две отметки – на распределительном вале и на маховике. Первая устанавливается напротив пластинки, которая находится на ГБЦ со стороны лобового стекла. Вторую вы сможете увидеть после того, как извлечете резиновую заглушку из картера сцепления. На поверхности маховика находится метка, ее нужно установить четко в середине прорези пластины, которая прикреплена к блоку двигателя. Прокрутка коленвала осуществляется при помощи ключа на 19. Им крутите болт на шкиве коленчатого вала.

Задача усложняется: настройка 16-клапанного мотора

Слишком громкие слова, конечно, но все-таки некоторые автомобилисты хватаются за голову, когда речь идет о 16-клапанных двигателях. Обосновывают такое поведение тем, что много валов и меток, которые очень сложно настроить. Судя по поведению таких личностей, они и в рощице из трех сосен способны заблудиться и долго искать дорогу к дому. Нет ничего невозможного, тем более если речь идет об автомобиле. Вы уже поняли, как звучит расшифровка ГРМ, рассмотрели его основные функции и элементы. В нем нет ничего сверхсложного.

Единственное, что потребуется для установки ремня ГРМ на 16-клапанном двигателе – это зафиксировать взаимное расположение распределительных валов. Для этой цели сначала нужно каждый установить по своим меткам, после чего, стараясь не сместить ни на миллиметр, между ними зафиксировать пластину. Она поможет избавиться от случайного проворачивания валов. С другой стороны, прокрутить распределительный вал очень трудно – большие усилия нужны, чтобы преодолеть сопротивление пружин. Поэтом такая мера носит лишь рекомендательный характер. Куда важнее провести фиксацию коленчатого вала. Вот и все, теперь осталось заменить оба ролика и установить новый ремень. После сборки узла автомобиль готов к эксплуатации.

Что такое ремень ГРМ и для чего он нужен в автомобиле?

Содержание

1. Для чего нужен ремень ГРМ на автомобиле
2. Ремень ГРМ – материал и форма зубцов
3. Когда менять ремень ГРМ
4. Что будет, если порвется ремень ГРМ

Прежде, чем начать разговор о ремне, как составной части газораспределительного механизма многих типов и моделей ДВС (двигателей внутреннего сгорания), следует выяснить – что такое ГРМ в автомобиле и какие функции выполняет.

Газораспределительный механизм (аббревиатура ГРМ) – это механизм, обеспечивающий впуск и выпуск рабочего тела в двигателях внутреннего сгорания, а если говорить проще, то он управляет фазами газораспределения, отвечая за своевременную подачу (впрыск) топливно-воздушной смеси в рабочие цилиндры и выпуск из них отработанных газов.

Процесс работы ГРМ основан на синхронизации движения коленчатого и распределительного валов. Вращение коленвала через шестерни и ремень газораспределительного механизма передается на распредвал, который управляет согласованным движением кулачков, обеспечивающих поочередное открытие и закрытие впускных и выпускных клапанов. Двигаясь, кулачки нажимают на рычаги, а те, в свою очередь, на стержни клапанов, открывая их в определенной последовательности (в зависимости от порядка работы рабочих цилиндров). Следующий поворот распределительного вала возвращает кулачки на исходную позицию, клапана закрываются.

Все это в совокупности обеспечивает раздельное осуществление фаз впрыска, сжатия, сгорания топлива (рабочего хода), выброса отработанных газов, то есть полноценную работу газораспределительного механизма в разных режимах моторного цикла.

Те из водителей, кто не ремонтирует машину самостоятельно, слабо представляет себе устройство современного автомобиля в целом, и в частности газораспределительного механизма. Не имеют они и представления – что такое ремень ГРМ, и какие функции на него возложены.

Любой двигатель – конструктивно сложный агрегат, моментально реагирующий на все не стыковки в работе сопряженных с ним механизмов и узлов. Его максимальная точность работы зависит именно от синхронного вращения коленвала и распредвала, но синхронной работы не будет, если вращательный момент с одного узла не будет передан на другой при помощи привода.

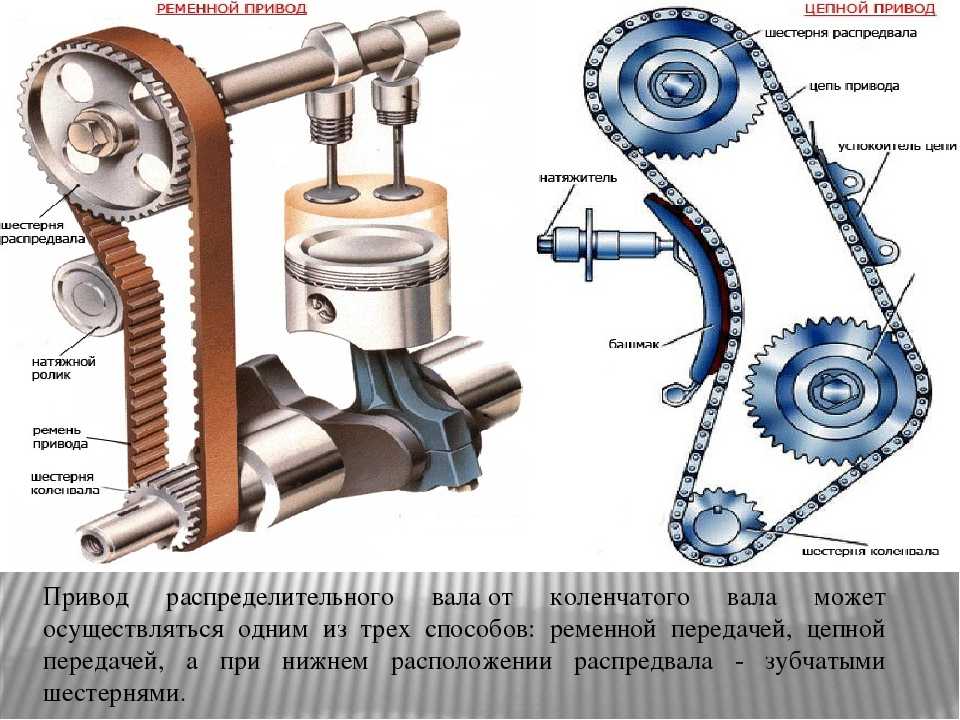

Известны два самых распространенных типа привода – цепной и ременной, при этом ременной привод проще в обслуживании, и используется для передачи вращательного момента чаще всего. Стандартный ремень газораспределительного механизма через шкивы (шестерни), ролики, натяжители, соединяет ременной привод в единое целое, обеспечивая передачу вращательного момента от коленвала к распредвалу в момент запуска двигателя.

Ремень ГРМ также может соединяться со шкивом насоса ОЖ, но отдельные автопроизводители используют для работы помпы обычный приводной ремень, что значительно упрощает конструкцию привода.

Классический ремень ГРМ – это зубчатый ремень с внутренними зубцами, имеющими максимально высокую точность отливки. Форма профиля зубцов может быть трех видов – трапециевидный, округлый и смешанный тип профиля. Классической считается трапециевидная форма зубца, а вот округлая применяется тогда, когда требуются повышенные эксплуатационные возможности приводного ремня для передачи больших крутящих моментов. Смешанный тип объединяет в себе эксплуатационные возможности двух предыдущих видов, но на практике используется очень редко.

Ремень обязательно имеет силовой каркас (кордовую основу), что необходимо для предотвращения преждевременного растяжения в процессе интенсивной работы.

Для сохранения продольной устойчивости ремня привода для изготовления корда используется стекловолокно, а сама оболочка ремня, в которой и располагаются кордовые нити, изготавливается из синтетического неопренового каучука. Таким образом, она защищает нити корда от преждевременного износа, провоцирующего обрыв ремня.

При этом ремень изначально не является монолитным – зубцы, которые также изготавливаются из неопрена, привариваются к оболочке ремня, а высокая точность отливки гарантирует безрывковую передачу вращательного момента, и оптимальное «сцепление» между ремнем и роликами натяжителей.

Ведущие производители автозапчастей при изготовлении ремня ГРМ могут использовать другие, не менее прочные материалы.

Ресурс любых комплектующих и расходных материалов заложен производителем изначально, только не каждый производитель это отображает. В случае с приводным ремнем газораспределительного механизма, его ресурс зависит от качества материала, из которого изготовлен расходник, а ремень ГРМ – это расходный материал. И если производитель не указывает, через какое время следует его заменить, такая информация должна отображаться в технической документации на транспортное средство.

• В среднем, рекомендуемый для замены ремня ГРМ пробег автомобиля не должен превышать отметки в 90 – 100 тыс. км, в частности это касается, и старых подержанных, и многих новых иномарок.
• На современных машинах, особенно японского и немецкого производства, срок замены может быть сдвинут до 120 – 150 тыс. км, но при этом рекомендуется регулярно проверять состояние ременного привода и при видимых признаках критического износа, не дожидаться обрыва, а менять незамедлительно.

• Есть и такие модели авто, на которых ресурс ремня газораспределительного механизма может находиться в пределах 200 тыс. км пробега, но это, в свою очередь, не касается натяжного оборудования (роликов) ременного привода. Их ресурс, какого бы высокого качества они не были, не превышает предела в 120 тыс. км, а менять ролики без замены ремня нецелесообразно и опасно.
• Что касается российских автомобилей даже нового поколения (Vesta, Xray), ресурс оригинального штатного ремня не превышает предела в 70 – 80 тыс. км пробега, хотя автопроизводитель зачастую заявляет совсем другие цифры. И даже если ремень еще достаточно долго служит, то опорный и натяжной ролики порой не дотягивают до среднего показателя и выходят из строя уже через 40 – 50 тыс. км.
• Ремень рекомендуется заменить и в том случае, если машина куплена на вторичном рынке, а бывший владелец не может сказать точной даты замены комплектующих ременного привода.

Таким образом, при плановой замене ремня ГРМ меняются и ролики, причем это обязательное требование автопроизводителя. Если один из роликов выйдет из строя, то у владельца машины есть всего лишь 100 – 150 км запаса хода, и то, только для того чтобы дотянуть до ближайшего автосервиса.

За счет того, что рабочий ресурс деталей ременного привода практически одинаков, то для одновременной замены производители автозапчастей предлагают да называемый ремкомплект ГРМ, куда входит не только ремень, но и ролики (шкивы), болты и прочее, даже водяной насос. У каждого производителя разная комплектация, подобранная под конкретную марку и модель автомобиля.

Универсальных ремней ГРМ нет – их размер зависит от модели, марки автомобиля, типа и модели двигателя, что отражается на маркировке изделия. Именно по маркировке штатного ремня следует подбирать новый элемент. Отдельные водители подбирают ремни «на глаз», прикладывая их друг к другу, или же высчитывая количество зубцов – да делать не рекомендуется. Лучше не пожалеть времени и найти каталог, в котором указана вся информация по ремням газораспределительного механизма для той или иной модификации двигателя.

Не стоит дожидаться полной отработки ресурса, а провести замену ремня ГРМ на 5 – 10 тыс. км раньше положенного. Экономия и риск, в этом случае никак не оправданы, потому что для многих водителей обрыв ремня – это «страшный сон», а именно капитальный ремонт двигателя, большие расходы, потерянное время и нервы, плюс длительный простой транспортного средства.

Причин обрыва ремня множество:

• Игнорирование рекомендованных производителем автомобиля сроков замены, в этом случае обрыв происходит по причине естественного износа.
• Игнорирование рекомендаций по замене полного комплекта ГРМ, то есть не только ремня, но и роликов, натяжителей.
• Попадание на оболочку ремня едких технических жидкостей и машинных масел, которые разрушают поверхность элемента ременного привода. Практика показывает, что даже, если удалить попавшее масло или техническую жидкость, ремень все равно будет проскальзывать, и в итоге порвется.
• В «группе риска» находятся и те владельцы машин, которые экономят на качестве автозапчастей, устанавливая на автомобиль комплектующие сомнительного качества и от неизвестных производителей.

Что касается последствий обрыва ремня, то они практически всегда достаточно тяжелые. При обрыве ремня распределительный вал останавливается, оставляя клапана в том положении, в котором они были в момент, когда ремень порвало. Коленчатый вал при этом продолжает крутиться, и в момент обрыва работающие поршни ударяют по остановившимся клапанам и гнут их.

И это далеко не все последствия обрыва. Зачастую при обрыве ремня срабатывает «эффект домино» – повреждаются направляющие втулки, происходит деформация и разрушение поршней, деформация распредвала, повреждение ГБЦ (головки блока цилиндров), разрушение шатунов и вкладышей.

Обрыв ремня ГРМ очень серьезен и критичен – расходы на капитальный ремонт двигателя будут несоизмеримо больше обычной плановой замены ремня ГРМ. Это стоит помнить всем водителям.

Как определить, что ремень ГРМ вашего автомобиля вышел из строя или порвался

Ремень ГРМ необходим для правильной работы вашего двигателя. Ваш ремень ГРМ действует как связующее звено между двумя наиболее важными частями двигателя вашего автомобиля, обеспечивая надлежащий поток воздуха в нужное время в вашем двигателе.

Из-за важности ремня ГРМ и огромной силы, с которой работает ремень ГРМ, крайне важно регулярно заменять ремень ГРМ в соответствии с рекомендациями руководства пользователя вашего автомобиля.

Даже если следовать рекомендациям производителя вашего автомобиля, важно знать, на какие признаки следует обратить внимание при выходе из строя или поломке ремня ГРМ, чтобы заменить ремень до того, как вашему автомобилю будет причинен какой-либо необратимый ущерб.

Признаки неисправности или обрыва ремня ГРМ

Мы собрали наиболее распространенные признаки неисправности или обрыва ремня ГРМ, чтобы помочь вам распознать признаки и довести их до сведения лицензированного специалиста.

1. Вы слышите странные шумы, исходящие от двигателя

Неисправный ремень ГРМ может издавать известный «тикающий» шум, исходящий от вашего двигателя. Этот тикающий шум также может быть признаком низкого давления масла в вашем двигателе. Если вы проверили масло и уровень находится в пределах нормы, обратитесь к механику для проверки ремня ГРМ.

2. Индикатор «Проверьте двигатель» горит и мигает

Мигающий индикатор «Проверить двигатель» является признаком того, что в вашем автомобиле обнаружена проблема в двигателе, сигнализируйте код корреляции кулачкового вала/коленчатого вала.

Эти коды могут быть диагностированы техническим специалистом, прошедшим обучение по техническому обслуживанию транспортных средств, в вашей местной мастерской.

3. Ваш автомобиль заводится с трудом и иногда дает осечки

Если ваш ремень ГРМ выходит из строя или изношен, он может проскальзывать, в результате чего цилиндры двигателя вашего автомобиля открываются и закрываются не синхронно. Это может привести к пропуску зажигания в двигателе, а это означает, что вам следует немедленно заменить ремень ГРМ.

4. Вы заметили потерю мощности, и ваш автомобиль работает медленнее, чем обычно

Ремень ГРМ состоит из «зубцов», которые захватывают шестерни при вращении движущихся частей двигателя. Если эти зубья сломаются или выпадут, вы заметите, что ваш автомобиль начинает проскальзывать, что может привести к отказу и остановке двигателя.

В качестве альтернативы, ваш ремень ГРМ может «перескочить на зуб», что приведет к потере мощности вашего автомобиля. Вы заметите грубые условия работы; включая странные холостые обороты и мигание лампочки проверки двигателя.

Что делать, если у вашего автомобиля проблемы с ремнем ГРМ?

Как правило, ремни ГРМ следует заменять каждые 60–80 000 миль. Информацию об интервалах обслуживания см. в руководстве по эксплуатации вашего автомобиля.

Если у вас нет записей о замене ремня ГРМ, вам следует проверить ремень через 60,00 миль. Если не обслуживать или не заменять ремень ГРМ, это может привести к катастрофическому отказу двигателя, который может стоить вам тысячи долларов.

Важно помнить, что профилактическое обслуживание намного дешевле, чем обязательное обслуживание. Если вы считаете, что ваш ремень ГРМ вышел из строя или порвался, отдайте его на осмотр сертифицированному механику ASE, который сможет полностью осмотреть и диагностировать любые проблемы.

Для получения дополнительной информации о транспортных средствах и продуктах, необходимых для ухода за ними, свяжитесь с Berryman Products сегодня!

Что такое ремень ГРМ и когда его заменять

Ремень ГРМ — это обычный элемент, который можно найти в большинстве автомобильных двигателей. Он отвечает за синхронизацию и управление вращением распределительного вала и коленчатого вала, а также за открытие и закрытие клапанов двигателя, которые пропускают и выпускают воздух и газ. Этот контроль обеспечивает воспламенение топлива в камере сгорания, а клапаны толкают поршни вниз.

В большинстве случаев о необходимости замены ремня ГРМ не будет известно до тех пор, пока он не порвется. Как правило, механики рекомендуют заменять его каждые 60 000–100 000 миль. Вы также можете заглянуть в руководство пользователя, чтобы проверить рекомендации производителя.

Владельцы автомобилей могут неохотно менять свои ремни ГРМ из-за их высокой стоимости. В среднем новый ремень ГРМ может стоить от 500 до 9 долларов.00, и это не включает плату за обслуживание, чтобы кто-то его установил.

Вместо того, чтобы удивляться, когда ваш ремень ГРМ выходит из строя, вы можете заранее планировать расходы, распознав один из этих 8 признаков того, что ваш ремень ГРМ нуждается в замене.

Растрескивание

Растрескивание с возрастом является естественным признаком износа ремня ГРМ. Когда вы пойдете на осмотр вашего автомобиля, механик осмотрит верхнюю и нижнюю стороны ремня и определит, есть ли у вас неопреновый ремень ГРМ с множественными трещинами. Если на вашем ремне слишком много трещин, вам следует немедленно заменить его.

Истирание ремня

Истирание ремня проявляется, когда края ремня изнашиваются до волокон внутри. Этот износ возникает, когда шкив смещен или натяжитель не на своем месте, отказ подшипника или чрезмерный нагрев двигателя.

Потеря материала

Как и в случае с шинами, когда вы теряете сцепление и тягу, ремень ГРМ может проскальзывать и повреждаться. Потеря материала является обычным явлением, когда вы тянете прицеп или тяжелый груз или в сырую погоду.

Остекление

Когда ремень ГРМ покрывается глазурью или выглядит глянцевым на нижней стороне ремня, механик проверяет эластичность или гибкость, пытаясь сделать вмятину на поверхности ремня.
