Как подключить автомагнитолу к 220 вольт: Как подключить магнитолу дома к сети 220В — пошаговое руководство

4 сентября, 1971 by admin

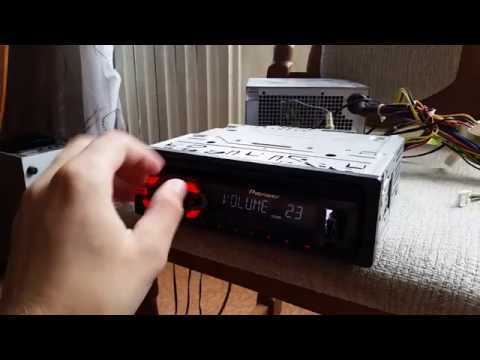

Как подключить магнитолу дома к сети 220В — пошаговое руководство

Привет, друзья!

На страницах своего сайта я уже рассказывал Как подключить магнитолу в машине, сегодня я хочу поведать вам как подключить магнитолу дома/на даче/в гараже. В этой статье я расскажу о всех возможным способах подключения автомобильной магнитолы и дальнейшей ее эксплуатации.

Изучив интернет по этому вопросу заметил один важный момент. На большинстве попавшихся мне сайтов на которых рассказывают о подключении магнитолы к компьютерному БП умалчивают об особенности работы самого блока питания АТХ.

Здесь есть нюансы и о них я тоже вам расскажу, но давайте обо всем по порядку.

Вообще схема подключения магнитолы будет практически такая-же как и при использовании в машине, за одним лишь исключением. Вместо АКБ мы будем использовать различные источники питания подходящие для этой цели.

Что нужно для подключения магнитолы дома

1. Собственно сама магнитола

2. Акустическая система, то есть колонки. Можно использовать как автомобильные (предварительно сделав под них корпус), так и готовую бытовую/домашнюю акустику на ваше усмотрение хоть импортную хоть сделанную в СССР.

Рекомендую подключать акустику с импедансом (сопротивлением) 4 — 8 Ом. Меньше не в коем случае! Даже не думайте, если хотите построить действительно высококачественную и надежную систему.

Нужно понимать, чем меньше сопротивление, тем больше потребляемый ток и хуже качество звука. Ведь не зря аудиофилы и меломаны используют 8 Омную акустику не всегда, но в большинстве случаев. К тому же встроенный в магнитолу усилитель построен по мостовой схеме и рассчитан на нагрузку 4 Ома.

3. Блок питания. Он должен быть рассчитан на ток не менее 5А. Рабочее напряжение должно находится в пределах 12 — 14,4В. Меньше плохо, но возможно еще как-то будет работать к примеру при 11В, а вот уже при напряжении 15 — 16В большая вероятность что магнитола просто сгорит!

4. Провода. Лучше брать по возможности не очень длинные и сечением от 1,5 мм² и выше. Почему не длинные? Потому что, при больших нагрузках на них будет падение напряжения и нагрев, что в итоге? На выходе БП к примеру 13В, а на самой магнитоле меньше 12В знакомая ситуация? И в такт музыки будет просадка, чем громче тем наиболее заметней.

Вобщем, провода должны быть не очень длинные 1 — 2 метра и не тонкие!

5. Антенна. Если планируете использовать радиоприемник понадобится кусочек провода. А вообще лучше использовать готовую антенну, например телескопическую. Это например такая, как в старых китайских магнитофонах применялась выдвижная. Еще ее используют в различных радиоприемниках и телевизорах.

6. Дополнительная нагрузка. Например автомобильная лампа или мощный резистор. Это только в случае использования в качестве источника питания компьютерный АТХ. Во всех других случаях ничего не требуется.

7. Инструменты. Мультиметр/тестер, паяльник, изолента, кусачки и тд.

8. Ваше хорошее настроение и нацеленность на успех! Без этого никуда ребят, а то не дай Бог спалите майфун нафиг :).

Теперь Вы осведомлены, что нужно иметь под рукой для подключения магнитолы дома.

Что выбрать в качестве блока питания магнитолы

В этом разделе мы рассмотрим все возможные способы запитки автомагнитолы в домашних условиях. На самом деле их не много всего 5!

1 вариант. Использовать в качестве блока питания компьютерный ATX

Мощность блока необходимо выбирать не менее 200 Ватт, а лучше больше для запаса по мощности. Здесь применяем простую физику. Формула расчёта мощности P=UI. Отсюда 12В*10А=120 Вт. 10 Ампер это величина предохранителя магнитолы. То есть это максимальный ток потребления магнитолы. В реальности он несколько меньше.

В случае использования блока питания от компьютера есть нюанс, о котором я упомянул в начале статьи. И нюанс этот заключается вот в чем.

В компьютерном блоке питания в наличии не только выход на 12В, но есть еще и другие линии с разным напряжением. В их числе каналы на +5В и +3,3В и «умная» схема обратной связи следит за всеми основными каналами, а не только за 12 вольтовым. К слову выход 12В в ATX не является основным каналом. Именно поэтому, если Вы нагрузите 12В канал приличной нагрузкой получится перекос по отношению к другим каналам, чтобы этого избежать нужно повесить дополнительную нагрузку на канал +5В. В качестве нагрузки можно использовать автомобильную лампу, можно даже по мощнее.

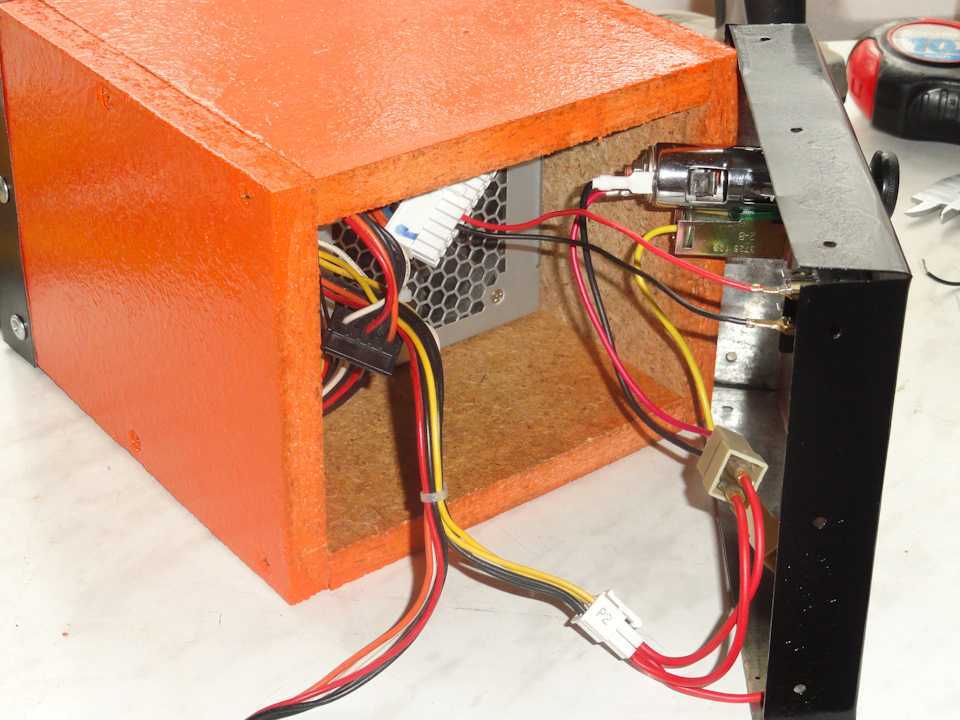

Пример такого варианта Вы наблюдаете на картинке ниже:

Все вышесказанные рекомендации относятся к более-менее правильному использованию БП от компа. В компьютере все каналы нагружены оптимальным образом — поэтому никакие лампочки там не нужны и перекоса никакого нет.

Если Вы планируете эксплуатировать магнитолу на громкости НЕ выше средней и только с 2 колонками можете дополнительную лампу не вешать, это будет не совсем правильно, но и ничего страшного не произойдет. Работать все равно будет.

Перед тем как подключать магнитолу, очень желательно убедится в работоспособности самого ATX если он б/у. В случае использования нового этот шаг можно пропустить.

При ОТКЛЮЧЕННОМ от сети 220В блоке открываете крышку и производите чистку от пыли, а так-же делаете внешний осмотр. Смотреть нужно в сторону конденсаторов (боченки такие) — они не должны быть «беременными» 🙂 поверхность должна быть гладкой и ровной, без подтеков и других артефактов.

Если внешне все ок, закручиваете крышку и можно попробовать произвести запуск. Сделать это можно следующим образом. Необходимо замкнуть контакт PSON на GND. Обычно это зеленый провод нужно соединить с любым черным при этом вентилятор должен закрутится.

Проконтролировать все выходные напряжения можно мультиметром в режиме измерения постоянного напряжения DC. Они должны соответствовать указанным на наклейке сбоку самого ATX.

Если ваш блок питания успешно запустился то в помощь к дальнейшему подключению послужит картинка. На ней обозначены провода откуда можно взять +12В для питания магнитолы.

При подключении к магнитоле рекомендую использовать не один желтый или черный провод, а скрученные в пучок несколько проводов. К примеру для +12В нужно скрутить 4 желтых и для массы соответственно 4 черных. Это позволит уменьшить потери в проводах.

К слову, следует упомянуть в интернете существуют схемы переделки ATX на стабилизацию только одного выходного напряжения. Сразу предупреждаю процесс этот не для новичков, но тем не менее если Вы умеете читать электрические схемы и свободно обращаетесь с паяльником можете попробовать. Для питания магнитолы такой вариант самый наилучший.

Достоинства. Достоинством использования блока питания от компьютера в штатном варианте является его доступность и простота. Купить б/у вообще не проблема. Он всегда будет холодным.

Недостатки. Минусом такого варианта является шум от вентилятора.

2 вариант. Использовать в качестве блока питания адаптер/зарядку

Этот способ на мой взгляд лучше предыдущего. И вот почему.

Достоинства. Высокий КПД. В таких адаптерах только один канал выходного напряжения, соответственно схема обратной связи отслеживает только 12В канал, не отвлекаясь на другие как в случае использования ATX.

Простота подключения и доступность. Отсутствие шума. Пластиковый корпус более безопасен чем металлический.

Недостатки. Может нагреваться в работе. Чаще всего не ремонтопригодный, его трудно разобрать по причине того что он склеен. Но это на самом деле не проблема, когда есть большое желание 🙂

Если у вас есть такой блок или Вы решили его купить нужно подбирать по следующим техническим характеристикам. Напряжение должно быть в пределах 12-14,4В а выходной ток не менее 5А, а лучше еще выше. Если планируете эксплуатировать магнитолу с подключенными 4-я колонками и на максимальной громкости желательно иметь блок который справляется с нагрузкой в районе 10А.

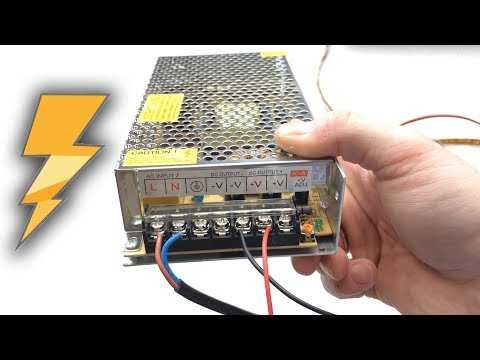

3 вариант. Использовать блок питания от LED

Многим знакомы такие блоки. В частности на +5В применяют в бегущих светодиодных строках. Но под нашу задачу нужен блок на напряжение 12-14,4В и ток 10А при максимальной громкости. Если Вы громко музыку не планируете слушать вполне хватит и 5А блока или даже 3А все зависит от конкретно используемой магнитолы.

Достоинства.

Недостатки. Очень открытая конструкция. Требуется внешний изолированный корпус для избежания поражения током.

4 вариант. Использовать самодельный блок питания на трансформаторе

В наше время это хардкор 🙂 и требуются навыки сборки и монтажа электронных схем. На самом деле схема простейшая. Для ее реализации необходим достаточно мощный и тяжелый трансформатор с мощным диодным мостом и большим фильтрующим конденсатором. Отличие этого способа от предыдущих в том что это линейная схема, а первые три способа в своей основе содержат импульсные блоки питания.

Достоинства. Простота схемотехники и конструкции. Чистое питание с меньшим уровнем пульсаций и помех в сравнении с импульсными БП.

Недостатки. Низкий КПД. Более высокий нагрев и вес в сравнении с предыдущими вариантами. Так-же необходимо изобретать корпус, в открытом виде же не оставите?

5 вариант. Использовать АКБ в качестве блока питания

Данный способ крайне не рекомендую. Сейчас объясню почему. Держать дома всякую химию это не айс для здоровья. Даже если АКБ полностью герметичный его все равно нужно постоянно подзаряжать, а для этого нужна зарядка и другие «головняки» с этим связанные.

Подводим итоги. Лично мое мнение по БП и оно не претендует на абсолютную истину.

• Я считаю самым оптимальным — 2 вариант. Можно подобрать по току в наше время широкий выбор подобных БП корпус из пластика вполне безопасен для жизни.

• Вариант 1 — тоже хорош, но при условии дополнительной нагрузки что-бы избежать большой перекос по линиям ATX.

• Вариант 3 — можно рекомендовать только с внешним корпусом это с точки зрения электробезопасности.

• Вариант 4 — затруднительный по сборке и у него маленький КПД.

• Вариант 5 — не рационален и не удобен в виду постоянной зарядки АКБ.

После того как мы разобрались что можно использовать в качестве блока питания магнитолы, возникает вопрос что куда подключать.

Что куда подключать в магнитоле

Примерно схема подключения автомагнитолы будет выглядеть как на рисунке ниже, только АКБ и замок зажигания в нашем случае не нужны, на это просто не обращайте внимание:

Выходные колодки на магнитолах могут быть разными по размеру и компоновке проводов. Хорошая новость в том, что производители стараются придерживаться определённых правил в выборе цветов для каждой из систем. И этим можно воспользоваться.

Чаще всего цвета проводов на каждую из систем отводятся такие:

• Жёлтый и красный — питание 12 вольт. Жёлтый — от аккумулятора, красный — от зажигания, это управление.

• Белый, фиолетовый, зелёный и серый (и их варианты с чёрными или белыми полосками) — на аудиосистему.

• Чёрный — масса.

• Синий — антенный выход.

Цвета проводов подключения аудиосистемы могут несколько различаться — это зависит от производителя. А вот на питание и массу будут именно такие цвета.

Исходя из этого что нужно сделать? На самом деле все очень просто.

1. Зачищаете и скручиваете между собой желтый и красный провода. Они у нас пойдут на плюс блока питания. То есть это те самые которые в машине подключаются к АКБ и к замку зажигания. Если на вашей магнитоле есть провод под названием ILL его тоже подключаете к этой же связки. ILL — это управление подсветкой магнитолы.

Обращаю ваше внимание на то, что при выключении питания настройки радиостанций не сохранятся, по крайне мере в старых магнитолах точно.

2. Черный провод — это масса, его нужно подключить к минусу блока питания.

3. С питанием разобрались. Теперь необходимо подключить акустику и антенну (при необходимости). Этот момент общий, все тоже самое как и при подключении в машине. Как это сделать руководствуйтесь ссылкой в начале статьи или картинками выше или ниже 🙂

Поздравляю! Вы только что своими руками подключили автомагнитолу дома. Ну ничего сложного правда ведь? Очень надеюсь она у вас заработала)). Ну или заработает чуть позже, как устраните свои ошибки.

Для вас старался Иван администратор сайта avtousilok.kz, надеюсь эта статья помогла вам с подключением магнитолы дома, на даче или в гараже.

Если после прочтения у вас возникли вопросы или Вы заметили неточности в статье напишите пожалуйста об этом в комментариях. Всем пока и спасибо за просмотр!

Как подключить магнитолу дома к сети 220 вольт или аккумулятора

Если у вас есть лежащая без дела магнитола, то можно самостоятельно сделать из неё хороший музыкальный центр. А при желании и домашний кинотеатр. Достаточно найти на неё хорошую акустику и найти альтернативный источник питания 12 В. Перечислим некоторые способы, как подключить магнитолу дома от сети 220 вольт.

Домашний кинотеатр из магнитолы

Содержание статьи

• 1 Что куда подключать в автомагнитоле
  • 1.1 Как лучше соединять провода
• 2 Питание магнитолы: сколько вольт и ватт и где их взять
• 3 Подключаем через компьютерный блок питания
  • 3. 1 Где брать 12 В на блоке питания компьютера
  • 3.2 Как подключать провода
• 4 Подключение через адаптер/зарядку
• 5 Блок питания LED
• 6 Как включить через понижающий трансформатор
• 7 Аккумуляторная батарея для питания автомагнитолы

Что куда подключать в автомагнитоле

Выходные колодки на магнитолах могут быть разными по размеру и компоновке проводов. Хорошая новость в том, что производители стараются придерживаться определённых правил в выборе цветов для каждой из систем. И этим можно воспользоваться.

Разъемы на магнитолах

Чаще всего цвета проводов на каждую из систем отводятся такие:

• Жёлтый и красный — питание 12 вольт. Жёлтый — от аккумулятора, красный — от зажигания, это управление.
• Белый, фиолетовый, зелёный и серый (и их варианты с чёрными или белыми полосками) — на аудиосистему.
• Чёрный — масса.
• Синий — антенный выход.

Цвета проводов подключения аудиосистемы могут несколько различаться. А вот на питание и массу будут именно такие цвета.

Схема штатного подключения по которой просто понять что куда надо подавать

С питанием будем разбираться дальше, а в этом разъёме поговорим о подключении аудиосистемы и антенны. С антенной всё просто — синий провод. Временно сюда можно «повесить» даже просто кусок проволоки, а можно — покупную или самодельную антенну.

Аудиосистема редко бывает сложной. Чаще всего ставят одну-две колонки. Их подключаем к любой паре проводов из перечня. Пара — это сиреневый и сиренево-черный или сиреневый с белым, например.

Основной цвет говорит о том, что этот вывод является положительным, «+». Белая или чёрная полоса говорит о том, что вывод отрицательный «-«. Это необходимо учитывать при подключении динамиков. На них обязательно будет указано плюс и минус подключения.

Один из проводов пары сажаем на один вход динамика, второй — на другой. После подачи питания в колонках появится звук.

Как лучше соединять провода

В зависимости от того, в каком состоянии вам досталась автомагнитола, она может иметь выходную колодку, а может — пучок проводов. Оба варианта пригодны к работе. Второй вариант предпочтительнее, так как проще сделать качественное соединение. Если в машине сей девайс использовать больше не планируете, колодку ISO проще обрезать. Ну, или те провода, которые понадобятся отрезать от колодки.

Соединение проводов при подключении автомагнитолы

Если решили колодку сохранить, при соединении проводники зачищаем и вставляем в гнёзда напротив проводов нужного цвета. Если выбрали вариант «провода без колодки», концы нужных проводников надо зачистить от изоляции (на 0,8-1,0 см). Затем, в процессе работы, соединяемые провода плотно скручивают. Если имеете паяльник, лучше после испытаний — когда будете уверены, что всё работает, все скрутки пропаять.

Когда убедились, что магнитола работает соединения изолируют. Можно использовать изоленту, но надёжнее использовать термоусадочные трубки.

Питание магнитолы: сколько вольт и ватт и где их взять

При штатном подключении в автомобиле магнитола работает от 12 вольт постоянного тока. Именно такое напряжение нужно, если вы хотите её использовать дома. Потребляемая мощность зависит от модели и аудиосистемы, но в большинстве случаев это до 150 Вт.

Здесь применяем простую физику. Формула расчёта мощности P=UI. Отсюда 12В*10А=120 Вт. 10 ампер это величина предохранителя магнитолы. То есть это максимальный ток потребления магнитолы. В реальности он несколько меньше.

Если на магнитоле указано 4*50 Вт (200 Вт), это не совсем верно. Из формулы получится, что потребляемый ток 200 вт/12В≈16,7 А. Применяемые усилители действительно могут дать такую выходную мощность, но при напряжении 18 вольт или нагрузке в 2 Ом.

Подключение магнитолы от блока питания компьютера

Подобные параметры можно получить от следующих устройств:

• Преобразователь напряжения 220/12 В.
• Блок питания для компьютера.
• Зарядки для различных устройств — ноутбуков, телефонов, светодиодных ламп, мелкой бытовой техники.
• Аккумуляторные батареи на 12 В.

Когда подбираете источник питания для автомагнитолы, смотрите и на мощность. Слишком слабый «не потянет» или проработает недолго. Так что, хотя бы при первом подключении, питание подавайте через предохранитель.

Схема подключения автомагнитолы к замку зажигания автомобиля

Само подключение питания к автомагнитоле несложное. При штатном подключении в машине на жёлтый подают питание от аккумулятора, на красный приходит плюс от замка зажигания. Просто скрутите их между собой и к этой скрутке подключайте источник питания каким бы он ни был.

Подключаем через компьютерный блок питания

Любой блок питания компьютера выдаёт +12 В и не менее 10 ампер в этой цепи. Именно это напряжение надо пода́ть для автомагнитолы. Первое что надо сделать — запустить БП. Чтобы он заработал при включении в сеть, надо замкнуть накоротко чёрный и зелёный повода. Они выводятся в разъём блока питания на 4 или 24 выхода. Их надо соединить перемычкой. Либо отрезать нужные провода, зачистить изоляцию, скрутить между собой и заизолировать.

Этапы работ, провода и колодки

При включении блока питания в сеть вентилятор должен заработать.

Где брать 12 В на блоке питания компьютера

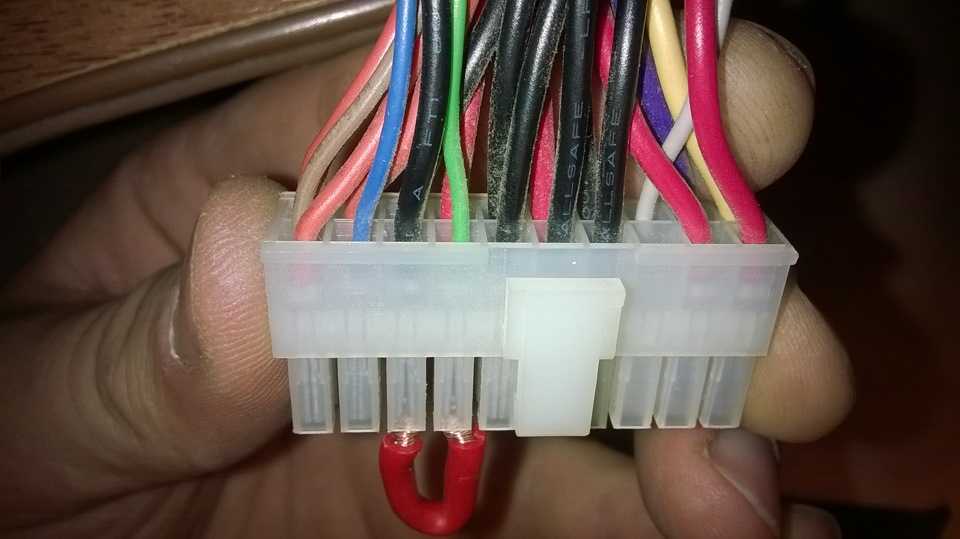

Берём разъёмы БП, ищем провод жёлтого цвета. Обычно есть большой разъём и несколько маленьких. «Большой разъём» может быть на 12 или 24 выхода. Зависит от модели блока. Но жёлтый провод всё равно там есть.

Где на компьютерном БП искать 12 В

На малых разъёмах, которые идут на периферийные устройства, также есть желтый провод и 12 В. Можно питание взять оттуда.

Примерно так выглядит блок питания компьютера

Убедится в том, что он работает корректно, можно взяв мультиметр и измерив напряжение на жёлтом проводе. На мультиметре выставляем измерение постоянного напряжения 20 вольт.

Зачищенный провод можно вставлять в колодку. Но лучше провод отрезать, зачистить и соединить с нужным проводником от магнитолы.

Второй нужный нам провод чёрного цвета, это минус.

Все эти работы — снять, зачистить, соединить — проводим при выключенном из розетки БП.

Как подключать провода

На магнитоле питание подаётся на красный и жёлтый провода. Если у вас есть разъём, надо или провода в соответствующие гнёзда вставлять, или отрезать колодку и зачистить нужные провода. Если решили колодку отрезать, провода, на которые подаётся питание автомагнитолы скручиваем между собой. И их соединяем с жёлтым проводом от компьютерного блока питания.

Чёрный провод магнитолы соединяем с чёрным от блока питания.

После подачи питания и подключения колонки можете наслаждаться музыкой и дома, и в гараже или на даче

Если колодку не отрезали, надо между красным и жёлтым проводом установить перемычку (можно кусок провода с зачищенными концами). Жёлтый провод от БП воткнуть в один из разъёмов с перемычкой. Так получится, что питание подаётся на оба входа сразу.

Подключение через адаптер/зарядку

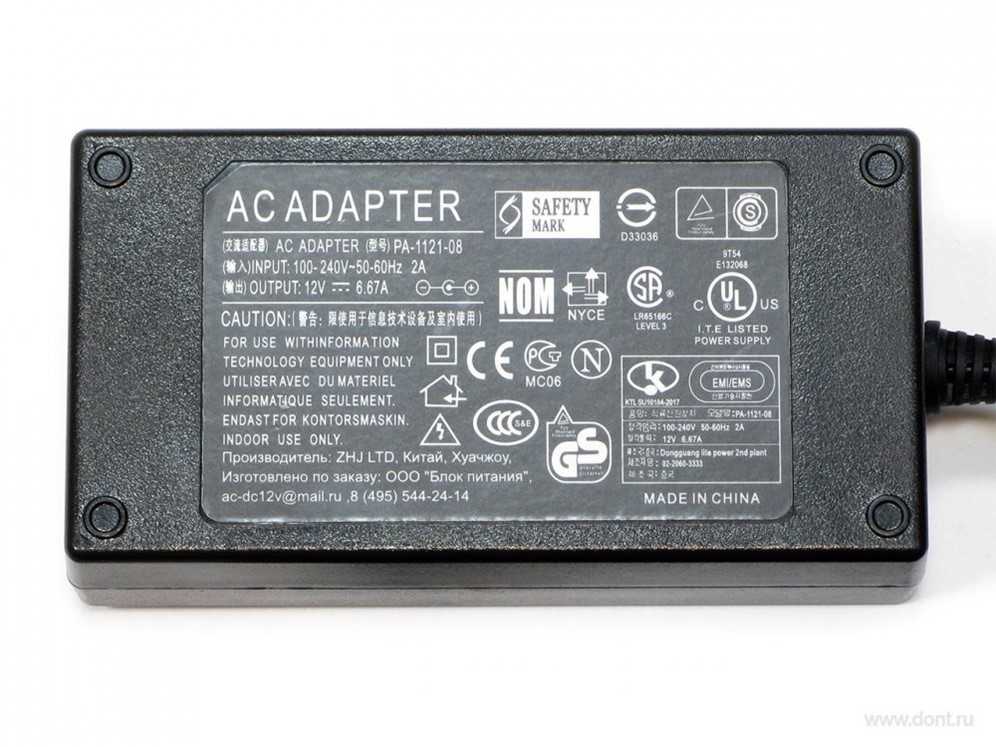

Большинство зарядных устройств или адаптеров для мелкой бытовой техники выдают 12 вольт. Но надо ещё подбирать ток, которую выдаёт данное устройство. Если у вас есть паспорт на магнитолу или шильдик на ней, посмотрите точные данные там.

Для работы автомагнитолы требует 12 В и 5-6 А

Большинство зарядных устройств или адаптеров для мелкой бытовой техники выдают 12 вольт. Но надо ещё подбирать ток, которую выдаёт данное устройство. Если у вас есть паспорт на магнитолу или шильдик на ней, посмотрите точные данные там.

Если данные взять неоткуда, можно ориентироваться на «средние». Обычно автомагнитола в штатном рабочем режиме потребляет 5 А. При максимальной нагрузке, может быть, потребление 10 А. Но при таком подключении, максимум из неё не выжмешь. Итак, ищем сетевой адаптер или зарядное устройство, которое выдаёт 12 В и 5–6 А.

Если нашли адаптер или зарядное устройство с подходящими параметрами, через пять-десять минут автомагнитола будет работать от сети 220

Большая часть порядка подключения автомагнитолы дома изложена выше. Опишем только непосредственные действия.

Если нашли адаптер или зарядное устройство с подходящими параметрами, через пять — десять минут автомагнитола будет работать от сети 220

• Отрезаем штекер. Часть, которую вставляем в технику от зарядки/переходника/адаптера/блока питания.
• Разделяем проводники, стараясь не повредить изоляцию.
• Мультиметром определяем плюс и минус. Часто можно встретить в кабеле центральный провод и оплётку. Здесь всё просто оплётка — это минус.
• Их цепляем на входы питания автомагнитолы.
• Включаем в сеть 220 вольт и проверяем, как работает.

Если не хочется отрезать штекер, то можно просто на некотором расстоянии зачистить провода и сделать выводы. Но после проверки лучше соединения заизолировать.

Ещё один вариант, ничего не отрезать и не зачищать. Можно просто подключить провода к штекеру. В центральное отверстие втыкается провод «+», а минус — это внешний контакт.

Блок питания LED

Хороший вариант подключения магнитолы использовать блок для светодиодных лент (LED). Нужно только помнить, что минимальная мощность не может быть ниже 100W.

Блок питания светодиодной ленты

Как включить через понижающий трансформатор

Простой выпрямитель на понижающем трансформаторе от сети 220 в

Реализация такого варианта сложнее, но для любящих что-то мастерить не составит труда. Как намотать трансформатор рассказывать не будем. Исходим из того, что у вас он уже есть и с нужными параметрами. А именно:

• входное напряжение 220–230 В, выходное — 12 В;
• мощность — от 120 Ватт в зависимости от аудиосистемы;
• ток до 10 А.

На его выходе будем иметь 12 В переменного тока, а автомагнитола питается постоянным. Потому надо это напряжение выпрямить. Можно собрать элементарную схему с использованием диодного моста и конденсатора.

Диоды, например, КД226, конденсатор лучше поставить на 4700 мкФ для уменьшения пульсаций. Перед подключением проверьте параметры выходного напряжения. Без нагрузки оно может быть несколько выше и составлять 14 — 15 вольт.

Аккумуляторная батарея для питания автомагнитолы

Ещё один возможный источник питания — аккумуляторная батарея. Не только та, что для авто, а типа той, что для шуруповёртов или другой техники. Можно и от старого автомобильного аккумулятора пода́ть питание, но это вариант для гаража. Дома надо что-то более экологичное и безопасное.

Схема подключения автомагнитолы к АКБ

Есть, конечно, готовые блоки с напряжением 12 — 14 вольт. Идеально, если у вас есть другая аккумуляторная техника или старый корпус от нерабочего аккумулятора с просевшими банками. Если он не держит заряд, надо менять банки. Подробнее о такой сборке в статье про восстановление АКБ.

Аккумулятор шуруповёрта

Как подключить автомобильную стереосистему к сети переменного тока (со схемами)

Хотите использовать автомобильную стереосистему дома? Отличные новости — на самом деле это не так уж и сложно… , если вы знаете, что вам нужно.

В этой статье я покажу вам, как подключить автомобильную стереосистему к сети переменного тока вместе с:

• Что вам нужно знать в первую очередь
• Наглядные и понятные электрические схемы
• Какие адаптеры питания переменного тока или расходные материалы можно использовать
• Как подключить блок питания компьютера к автомагнитоле

…и многое другое! Нет причин ждать, так что давайте начнем.

Содержание

• Прежде всего: можно ли подключить автомобильную стереосистему к домашней розетке?
  • Автомагнитола работает на переменном или постоянном токе?
  • Сколько ампер потребляет автомобильная стереосистема?
  • Что такое дополнительный провод 12 В на автомобильной стереосистеме?
• Что можно использовать для питания автомобильной стереосистемы дома?
  • Можно ли использовать настенный адаптер для автомобильной стереосистемы?
  • Что нужно знать о компьютерных блоках питания
• Как подключить блок питания к автомагнитоле?
  • Подключение питания и заземления радиоприемника
  • Подключение проводки динамика
• Как подключить блок питания компьютера к автомобильной стереосистеме
• Как правильно соединить провода автомобильной стереосистемы
  • 1. Соединительный провод с помощью скрутки ленточный метод
  • 2. Соединение проводов с помощью обжимных соединителей
  • 3. Соединение проводов с помощью пайки
• Это еще не все! Еще больше замечательных статей, которые вам понравятся
  • Есть вопросы или комментарии?

Перво-наперво:

Быстрый ответ: да, при правильном блоке питания вы можете подключить автомобильную стереосистему к домашней розетке с напряжением 120 В или даже 220 В. Однако вы не можете напрямую подключить автомобильную стереосистему к розетке.

Тем не менее, вам нужно знать всего несколько вещей, чтобы убедиться, что у вас нет головной боли или потенциальной поломки вашей автомобильной стереосистемы.

Автомагнитола работает на переменном или постоянном токе?

Автомобильные радиоприемники используют напряжение постоянного тока (DC) для питания своей электроники, в то время как бытовая электроника использует переменный ток (AC) с гораздо более высоким напряжением. Фактически, автомобильные радиоприемники могут работать примерно до 11 вольт постоянного тока, при этом обычно от 12 до 14,4 вольт при работающем двигателе автомобиля.

Причина, по которой в автомобильных радиоприемниках используется питание постоянного тока, заключается в том, что автомобили используют батарею постоянного тока для запуска и питания двигателя. Пока двигатель работает, генератор переменного тока вырабатывает переменный ток, который преобразуется в постоянный для зарядки аккумулятора. Аккумуляторы хранят мощность постоянного тока, а не переменного тока.

Какое напряжение используют домашние розетки?

Домашние розетки переменного тока обеспечивают около 120 В (вольт или «В») переменного тока, если вы находитесь в США и некоторых других странах. Другие, в которых я был, даже выше при 220 В переменного тока. Крайне опасно пытаться подключить устройство постоянного тока к сети переменного тока — на самом деле, оно может даже взорваться или загореться.

Вам нужен блок питания для безопасного снижения высокого напряжения домашней розетки переменного тока до более низкого напряжения постоянного тока, которое может использовать автомобильная стереосистема.

Сколько ампер потребляет автомобильная стереосистема?

Хорошей новостью является то, что, в отличие от автомобильных усилителей, автомобильная стереосистема потребляет всего несколько ампер. Типичные автомобильные стереосистемы (в зависимости от конструкции, функций и т. д.) потребляют от 2 до 5 ампер или около того при полной мощности.

Я видел некоторые устройства с 10-амперным предохранителем, но это не значит, что они потребляют такой большой ток. Предохранители бывают определенных размеров, так что это следующий ближайший размер, который должен был использовать производитель.

Хотя производители автомобильных стереосистем могут рекламировать их с высокой номинальной мощностью, например, «50 Вт пиковой мощности на канал», в действительности средняя автомобильная стереосистема может выдавать только от 15 до 18 Вт RMS на канал.

Это потому, что им приходится работать с источником питания +12 В, что ограничивает мощность, которую они могут отдавать.

Что такое дополнительный провод 12 В на автомобильной стереосистеме?

Автомобильные стереосистемы имеют 3 провода питания, которые необходимо подключить для работы:

1. Земля/минус, «GND»
2. Резервное питание +12 В/память радио «BATT»
3. Аксессуар на «ACC»

Для 99% автомобильных стереосистем дополнительный провод 12 В представляет собой сигнальный провод красного цвета, который запускает включение электроники. Обычно они подключаются к дополнительному проводу выключателя зажигания автомобиля для включения и выключения с помощью выключателя.

Необходимо подключить к автомагнитоле. При отключении питания от вспомогательного провода радиоприемника он выключается и переходит в режим пониженного энергопотребления.

Что можно использовать для питания автомобильной стереосистемы дома?

Хорошей новостью является то, что блоки питания на 12 В доступны, если вы посмотрите в нужном месте, и тот, который подходит для подключения автомобильной стереосистемы к сети переменного тока, не должен стоить дорого. Просто нужно знать, что искать.

Хорошая новость заключается в том, что обычно нетрудно найти подходящий блок питания для автомобильной стереосистемы дома. Вам понадобится один с двумя основными вещами:

• Правильное напряжение: от 12 В до 13,8 В
• Правильный номинальный ток (в амперах): от 2 до 2,5 А для большинства автомобильных стереосистем и около 5 А для некоторых устройств, которые потребляют больше электроэнергии.0010

Совет: Блоки питания на 12 В подойдут и являются наиболее распространенными. Источники переменного/постоянного тока на 13,8 В иногда используются для питания CB-радиостанций и другого оборудования, поэтому они будут работать нормально, но в них нет необходимости. Не отказывайтесь от их использования.

Источники питания на 12 В в любом случае намного доступнее.

Вы можете приобрести блок питания переменного и постоянного тока в различных местах: на Amazon, в местном магазине электроники, и вы даже можете использовать старый компьютерный блок питания (также называемый блоком «ATX»), который у вас завалялся. Я расскажу об этом подробнее позже.

Можно ли использовать настенный адаптер для автомобильной стереосистемы?

Хотя вы можете использовать настенный адаптер для питания автомобильного радио с приличными результатами, большинство из них довольно плохие и не могут обеспечить много ампер и только небольшую мощность. Вам также нужно будет обрезать проводку, что в некоторых случаях может быть немного сложнее, поскольку иногда это очень тонкий провод.

Технически, вы можете использовать сетевой адаптер AC-DC 12V, но я не рекомендую это.

Они довольно ограничены по выходной мощности и силе тока, которую они могут обеспечить (многие из них имеют номинал менее 1 А). Они предназначены для зарядки устройств или питания маломощных устройств.

У них тоже нет хорошего запаса мощности и когда вы начинаете крутить автомагнитолу напряжение может начать проседать (выпадать) и работать будет плохо вместе с поломкой и искажением звука. Вам нужно будет найти один с достаточным током (скажем, от 2 до 2,5 ампер или больше, если возможно) и отрезать проводку, поскольку большинство из них поставляется с подключенным разъемом.

Внимание! Будьте осторожны при использовании настенного адаптера переменного/постоянного тока b e, поскольку некоторым может быть сложно определить, какой провод положительный, а какой отрицательный.

Всегда будьте на 100% уверены перед подключением радио, чтобы избежать условий обратной полярности, так как это может повредить электронику!

Что нужно знать о блоках питания для компьютеров

Блоки питания для ПК также называются блоками питания «ATX» и могут обеспечивать большой ток от своей 12-вольтовой проводки. Вы можете увидеть номинал усилителя на этикетке, как в приведенных выше примерах.

Блоки питания для компьютеров довольно распространены и обычно стоят очень хорошо (особенно бывшие в употреблении). Вам не понадобится мощный.

На самом деле, даже стандартный бюджетный блок питания мощностью 150 Вт отлично подойдет для автомобильной стереосистемы! Почти все они имеют больший выходной ток, чем вам нужно.

Недостатком, однако, является то, что блоки питания для ПК требуют определенного (но легкого) подключения проводки для включения. Это связано с тем, что они обычно подключаются к материнской плате ПК, которая подает управляющий сигнал для их работы.

К счастью, есть простой обходной путь, который делает их отличным источником питания для домашней автомобильной стереосистемы. См. мою подробную схему ниже.

Как подключить блок питания к автомагнитоле?

Подключение питания и заземления радиоприемника

Для подключения автомобильного радиоприемника к источнику питания необходимо сделать следующее:

• Заземление: Подсоедините провод заземления радиостанции (черный провод) к (-) выход блока питания
• Основной источник питания: Подключите провод +12 В аккумулятора радиостанции (обычно желтый провод) к (+) выходу источника питания
• Включение радиостанции: Вы можете сделать это, подключив вспомогательный провод радиостанции (обычно красный) к проводу +12 В аккумулятора или , между которыми можно использовать переключатель.

Если вы соедините дополнительный провод с желтым проводом (питание от батареи), вы можете выключить автомобильную стереосистему с помощью кнопки включения/выключения питания. Однако, хотя это очень просто, за это приходится платить.

Отключение питания от провода аккумулятора 12 В означает, что устройство потеряет настройки радиотюнера, настройки звука и любые другие настройки, которые вы сделали. При желании можно использовать переключатель для подключения вспомогательного провода в качестве элемента управления включением/выключением. В этом случае оставьте питание включенным.

Другой способ — просто включить/выключить радиостанцию ​​с помощью кнопки питания и оставить питание включенным. В любом случае при выключении радиостанция перейдет в режим пониженного энергопотребления, потребляя менее 0,5 ампер при выключении.

Подключение проводов динамиков

Автомобильные стереосистемы обычно используйте провода стандартных цветов для подключения динамиков:

• Белый = передний левый +, белый/черный = передний левый –
• Серый = Передний правый +, Серый/черный = Передний правый –
• Зеленый = Задний левый +, Зеленый/черный = Задний левый –
• Фиолетовый = Задний правый +, Фиолетовый/черный = Задний правый –

Так же, как и цвета силовой проводки, не все бренды соответствуют этим стандартным цветам, поэтому всегда сначала проверяйте!

Помните, что автомобильные стереосистемы не могут работать с импедансом динамика (нагрузка динамика в Омах) ниже 4 Ом. Однако вы можете использовать домашние стереодинамики с сопротивлением 8 Ом, хотя у вас будет только 1/2 номинальной выходной мощности. Я объясню это ниже.

Никогда не подключайте, например, динамики на 2 Ом и не соединяйте выходы динамиков вместе, так как радио может нагреться и необратимо выйти из строя. Автомобильные стереосистемы не предназначены для мостового подключения, как автомобильный усилитель.

Как подключить блок питания компьютера к автомобильной стереосистеме

Использовать блок питания ATX (настольный компьютер) для автомобильной стереосистемы несложно — вам нужно выполнить всего несколько шагов:

• Питание соединения: Отрежьте провод +12 В (желтый) и провод заземления (черный) от основного разъема. Зачистите изоляцию, чтобы оставить от 3/8″ до 1/2″ оголенного провода. Используйте обжимной разъем, пайку или другой тип разъема, чтобы соединить выход +12 В источника питания (желтый) с проводом +12 В аккумулятора радиостанции (желтый). Сделайте то же самое для заземляющих проводов (черный).
• Блок питания на контроле: Блоки питания ПК не включаются, даже если используется переключатель включения/выключения на корпусе. Материнская плата ПК использует управляющий сигнал на контакт провода «питание включено». Чтобы сделать то же самое, вам нужно будет найти, отрезать и соединить этот сигнальный провод управления с проводом заземления либо напрямую, либо с помощью выключателя, если хотите [см. схему выше]
• Провод аксессуара для радио: Подсоедините провод аксессуара/включения радио (красный) к проводу питания +12 В от источника питания либо напрямую, либо при желании можно использовать переключатель включения/выключения.

После того, как вы подключили провод +12 В и провод заземления к радио, соедините провод питания, показанный выше, с другим проводом заземления, как показано на рисунке. Подача должна начаться, и ваше автомобильное радио должно включиться.

Как я упоминал ранее, отключение питания приведет к потере «памяти» радиоприемника (настроек, последней воспроизведенной радиостанции и т. д.), поэтому вам может быть проще использовать переключатель включения/выключения на дополнительном проводе или включите и выключите радио с помощью кнопки питания.

Не забывайте, что радиоприемник в выключенном состоянии потребляет совсем немного энергии, так что вы можете оставить блок питания включенным, если хотите.

Как правильно соединить провода автомобильной стереосистемы

У вас есть несколько вариантов правильного соединения проводов автомобильной стереосистемы. Я расскажу о некоторых здесь. Это:

1. Метод скручивания и ленты (не то, что я рекомендую, но он работает «в крайнем случае»)
2. Использование соединителей, таких как обжимные («стыковые») соединители или проволочные гайки
3. Спайка проводов вместе

Я подробно расскажу о каждом из них.

1. Соединение проводов методом скрутки и ленты

Хотя это легко сделать и дешево (особенно если у вас мало инструментов), это наименее надежный способ соединения проводов динамиков или автомобильной стереосистемы. вместе. По моему опыту, лента может оторваться позже или скрученный провод в какой-то момент может оторваться.

Это так же просто, как:

1. Снимите примерно 1/2 дюйма изоляции с конца каждого провода
2. Скрутите оголенные провода как можно туже, обвивая их друг вокруг друга, чтобы скрепить их вместе
3. Оторвите немного изоленты и туго обмотайте ею оголенный провод, а также изоляцию провода

2. Подключение провода с помощью обжимных соединителей

Это один из самых надежных способов подключения проводов, который я использовал в течение многих лет для установки автомобильной стереосистемы. Вам понадобится один или несколько инструментов, чтобы зачистить провод и обжать разъемы.

Вот как:

1. Зачистите провод, оставив открытым оголенный провод от 3/8″ до 1/2″.
2. Плотно скрутите провод, чтобы его можно было правильно вставить в разъем.
3. Плотно вставьте провод в один конец, вставив его в металлический контакт внутри. Убедитесь, что вставили его полностью.
4. Поместите разъем в обжимной инструмент в соответствующее положение в инструменте, рядом с концом разъема.
5. Очень сильно обжать инструментом, чтобы сильно прижать коннектор, постоянно удерживая провод внутри.
6. Повторите то же самое для другой стороны и других проводов по мере необходимости.

Совет: Для достижения наилучших результатов осторожно потяните за провод, удерживая разъем. Провод не должен выходить. Если это так, вы плохо обжали его и вам нужно будет сделать это снова.

Примеры инструмента для обжима и зачистки проводов и обжимных («стыковых») разъемов. Синий — один из самых распространенных и хорошо работает с проводом 18AWG.

При покупке обжимных соединителей вы заметите, что они доступны в разных цветах для проводов разного сечения. В большинстве случаев синие подходят для автомобильных динамиков и радиопроводки. Вы также можете приобрести недорогой набор, который включает в себя обжимной инструмент и разъемы.

3. Соединение проводов пайкой

Это самый надежный способ удлинить и соединить провода, так как при правильном припаивании провода чрезвычайно прочны и долговечны.

Как паять провода автомобильной стереосистемы

1. Отрежьте и зачистите провод (необходима длина оголенного провода не менее 1/2 дюйма).
2. Поднимите оба конца так, чтобы образовалась буква «X», когда провод направлен в противоположные стороны.
3. Возьмитесь за оба конца и туго закрутите каждый конец вокруг другого, пока они не будут полностью намотаны друг на друга.
4. После того, как паяльник нагреется, нагрейте провод жалом. После нагрева (обычно через несколько секунд) нанесите припой на столько, чтобы он полностью протекал через провод.
5. Поверните провод на другую сторону и нанесите припой, пока весь провод не будет полностью пропитан припоем.
6. Дайте проводу немного остыть.
7. Оторвите 2 коротких куска изоленты. Начиная с изоляции и под углом, плотно оборачивайте ленту, пока она не будет полностью покрыта.

Важно полностью закрыть провод, когда закончите. Это делается для того, чтобы соседние провода не соприкасались друг с другом и не вызывали короткого замыкания, которое может необратимо повредить выходные каскады радио.

Сколько времени занимает пайка провода динамика?

В целом, вам потребуется около 30 минут, чтобы припаять полный комплект проводов питания и динамиков автомагнитолы, или чуть меньше, если вы подключаете только сторону питания.

Есть на что посмотреть! Еще больше замечательных статей, которые вам понравятся

Ого, не уезжайте прямо сейчас! Если вы это сделаете, вы пропустите такую ​​важную информацию, как эта:

• У вас тоже есть автомобильный усилитель? Вот как подключить автомобильный усилитель дома.
• Вы даже можете подключить автомобильный усилитель к домашней стереосистеме, как описано здесь.
• Используйте свою автомобильную подлодку с пользой! К домашней стереосистеме можно подключить автомобильный сабвуфер.

Не стесняйтесь просматривать другие мои замечательные практические и информационные статьи здесь.

Есть вопросы или комментарии?

Вы можете оставить комментарий ниже или связаться со мной напрямую через мою контактную страницу. Спасибо!

Как подключить автомобильный сабвуфер дома — 3 шага

1 ноября 2020 г. сделать это очень простыми шагами.

Для питания автомобильного сабвуфера дома просто преобразуйте переменное напряжение дома в постоянное с помощью компьютерного блока питания или любого преобразователя переменного тока в постоянный.

Как вы знаете, сабвуфер, установленный в вашем автомобиле, работает от аккумулятора, который подает 12 вольт на всю вашу аудиосистему. С другой стороны, в нашем доме есть переменный ток 110 вольт или выше.

Это означает, что запитать автомобильный сабвуфер в домашних условиях не так просто, так как это может привести к повреждению всей домашней аудиосистемы, если вы не знаете проводку и распределение напряжения.

Знание переменного и постоянного тока может помочь вам очень легко запитать автомобильный сабвуфер дома без какой-либо технической поддержки. Однако, если у вас есть знакомый, разбирающийся в проводке, он может все это настроить за небольшой промежуток времени.

Содержание

Первый шаг перед тем, как вы начнете, это сделать правильное преобразование тока. Чтобы ваш 12-вольтовый сабвуфер работал от 110 вольт или выше, вам нужен преобразователь мощности, такой как блок питания компьютера.

Блок питания компьютера также преобразует переменный ток в постоянный 12 вольт. В зависимости от того, какой переменный ток есть в вашей стране (110 вольт или 220 вольт), вы можете получить блок питания, который преобразует этот конкретный переменный ток в 12 вольт.

Блок питания компьютера — не единственный доступный вам вариант. На рынке доступно множество преобразователей переменного тока в постоянный, которые вы можете приобрести. Но приобрести б/у компьютерный блок питания — самый дешевый вариант. Просто имейте в виду, что вам нужно преобразовать переменный ток в 12-вольтовый постоянный ток.

Кроме того, помните о максимальной мощности, которую может обеспечить блок питания и которую может выдержать автомобильный усилитель.

Например, если ваш автомобильный усилитель имеет максимальную допустимую мощность 25 ампер, вам следует использовать блок питания, обеспечивающий ток, очень близкий к этому. Если подается высокая мощность, это может привести к выходу из строя вашего усилителя или сабвуфера, или даже того и другого.

Обязательно прочтите: Самые дешевые 15-дюймовые сабвуферы

После преобразования переменного тока в постоянный следующим шагом будет подключение сабвуфера и автомобильного усилителя. Не включайте питание во время этих шагов, так как это может привести к поражению электрическим током.

Возьмите провод калибра 12 или 16 в зависимости от вашего сабвуфера. Воспользуйтесь помощью руководства, если вы не знаете, какой из них использовать.

Теперь зачистите провод и соедините его между сабвуфером и автомобильным усилителем. Не забудьте скрутить провода одного цвета вместе.

Теперь все готово. Вы полностью запитали свой автомобильный сабвуфер дома.

Теперь подключите провода от выходного разъема домашнего усилителя к входным разъемам автомобильного сабвуфера. Не забудьте скрутить провода одного цвета вместе.

Вы полностью запитали свой автомобильный сабвуфер без посторонней помощи дома. Это все, что вам нужно сделать, чтобы наслаждаться той же автомобильной музыкой в ​​домашнем кинотеатре.

Читайте также: Лучший 10-дюймовый сабвуфер для домашнего кинотеатра

Есть несколько вопросов, которые могут возникнуть у вас при внесении такого рода изменений в автомобильную и домашнюю аудиосистему. . Вот почему мы постарались заранее ответить на эти вопросы, чтобы дать вам четкое представление о том, что вы собираетесь делать и какие могут быть результаты.

Нет, это небезопасная практика, особенно если вы делаете это самостоятельно, так как это может привести к взрыву одного или нескольких ваших звуковых устройств. Если вы решили сделать это самостоятельно, то будьте готовы столкнуться с результатом, если что-то пойдет не так.

Связанный: Как подключить активный сабвуфер в автомобиле

Конечно, это дорогой метод, поскольку он требует дополнительных затрат, даже если у вас есть сабвуфер. Вам необходимо приобрести блок питания, который может стоить от 40 до 150 долларов в зависимости от номинальной мощности.

С другой стороны, вы можете купить подержанный активный сабвуфер в этом ценовом диапазоне.

Comments |0|
