Предохранители типа AGU обычно имеют номинал до 80 Ампер и устанавливаются в колбы. ANL предохранители доходят до 300 Ампер, для их установки используют держатели и различные варианты футляров. Mini ANL как правило не используются для защиты основной проводки, а устанавливаются в дистрибьюторах питания для разведения кабелей.

Виды держателей

Отдельно нужно отметить автомат, который не содержит предохранителя как такого, а отключается сам от превышения напряжения. Не смотря на удобный функционал, не пользуется большим доверием среди любителей автозвука, есть мнение что в некоторых случаях он может не успеть отключиться и «прикипеть».

Устанавливать предохранитель или автомат рекомендуется не дальше 20 см. от плюсовой клеммы. Смысл в том, что участок провода до предохранителя не защищен и по этому чем он короче — тем лучше.

Клеммы на аккумулятор (АКБ)

Есть несколько способов крепления проводов к АКБ. Самый простой — прикрутить обжатый наконечник под какой-нибудь болт штатной клеммы. Это достаточно распространенный вариант (при соединении обязательно зачистите место контакта наждачной бумагой). Более практичный способ — установка новой клеммы с дополнительными местами для подключения (продаются в автомагазинах и стоят не дорого). Безкомпромиссное решение — установка специализированных клемм с мощными зажимами и удобными разводками. Если вы не боретесь за результат в звуковом давлении, то вряд ли почувствуете большую разницу на музыке, главное что бы контакт был надежный (крепкий и чистый), хотя удобство и аккуратность так же могут быть важны.

Наконечники для проводов

Наконечники проводов, будь то клеммы или патроны должны быть надежно обжаты. Сплющивание молотком —  плохой контакт, лучше жать в тисках с использованием формы. Наша рекомендация — ручной пресс (механический или гидравлический) — можно попросить обжать в автозвуковой студии, а если таких у вас нет , можно спросить у промышленных электриков, возможно в каких-то СТО. Постарайтесь найти, результат того стоит — идеальный контакт.

Минус на кузов или от аккумулятора

Как подключить усилитель — минусом от кузова или напрямую от АКБ.

Информация о том, что минус нужно обязательно тянуть от акб по большей части миф в сфере автозвука. На деле потери в отдельном кабеле будут больше чем через кузов.

Если у вас повседневная система с парой-тройкой киловатт или меньше, то минус от кузова будет адекватным решением. К тому же, сэкономит ваши деньги. Главное — не забудьте хорошо зачистить до металла место контакта и крепко притягивайте все соединения. Не лишним будет бросить под капотом  дополнительную жилу от минуса АКБ на кузов.

В случае, если у вас система ориентированная на SPL результат, то каждая дополнительная протяжка будет снижать просад. Там где борьба ведется за каждую десятую децибела и сотую вольта это очень важно.

Итак, для повседнева минуса с кузова будет достаточно. Более того, это будет лучше и дешевле отдельной протяжки. Главное подберите нужное сечение для плюсового провода и для отрезков минусового. Надежно зачищайте, протягивайте и обрабатывайте соединения.

Защита проводки питания усилителя

Как было сказано выше — проводка это пожароопасный элемент и именно поэтому она нуждается в дополнительной защите от повреждений. Не советую легкомысленно относится к этому вопросу, ведь ценой пришествия может стать новый автомобиль.

Каждый сам решает какую степень изоляционной защиты обеспечить, но минимальные и логичные требования это — дополнительная изоляция под капотом, под крыльями, во всех местах прохода кабелей сквозь элементы кузова и салона. А так же в местах, где возможно перетирание — под задним сиденьем, в местах выхода из под обшивки, в местах изгиба кабеля и т.п.

В основном используется мягкая гофра или оплетка «змеиная кожа». Жесткую гофру (обычно светло-серая) лучше не использовать, так как она трескается на морозе. Мягкая проста в использовании имеет не высокую стоимость. «Змейка» же максимально защищает кабель (даже ножом ее трудно порезать) имеет привлекательный вид, но стоит дороже и есть не везде.

Как подключить усилитель к магнитоле

Подключить усилитель к магнитоле достаточно просто. Он соединяется двумя типами кабелей: межблочный кабель RCA и Remote.

Все подключения проводите на обесточенной системе  (откинутый от АКБ плюсовой провод)!

Межблочный кабель (тюльпаны)

Во избежание наводок прокладывайте акустические и сигнальные кабеля с противоположной стороны от силовых, если пересечения избежать не удается, делайте его под прямым углом.

Межблочные кабели или RCA подключаются к линейным выходам магнитолы и передают звуковой сигнал на усилитель. Линейные выходы имеют левый и правый канал (может быть моно для сабвуфера), не перепутайте их при подключении к усилителю, чтобы не сбить регулировку баланса на магнитоле (лев/прав).

Провод remote на магнитоле

Проводок минимального сечения, который передает сигнал на включение усилителя при включении магнитолы, аналогично при выключении называется ремоут. Обычно у магнитолы выделен для этого отдельный провод, если его нет, можно подключиться к  управлению активной антенной или подключить его к постоянному плюсу, установив тумблер для самостоятельного управления включением усилителя. Крайне не рекомендуется запитывать его от постоянного +12 на прямую — так ваши усилители будут постоянно включены, что будет ненужной нагрузкой.

Важные моменты при подключении усилителя

В конце резюмируем  все главные аспекты, которые нужно соблюсти чтобы правильно и безопасно подключить усилитель:

1. Подбирайте силовой кабель достаточного сечения, лучше с запасом.
2. Правильно подберите предохранитель.
3. Все контакты должны быть зачищены и крепко затянуты или обжаты (чем больше площадь контакта тем лучше).
4. Выбивайте качественную медную проводку.
5. Защищайте кабеля от повреждений с помощью дополнительной изоляции.
6. Укладывайте акустическую и сигнальную проводку как можно дальше от силовой (питающей).
7. Если у вас несколько усилителей и минус взят с кузова, то контакт для всех делайте в одной точке.
8. Все подключения проводите на обесточенной системе (откинутой плюсовой клемме с АКБ).

Удачных подключений!

Как правильно подключить усилитель в машине

Как правильно подключить усилитель в машине, выбрать провода и предохранитель, можно узнать из этой статьи. Задачей усилителя является улучшение качества автозвука на максимальной громкости. Как правило, при наличии нескольких динамиков и сабвуфера, встроенный усилитель, даже достаточно дорогих магнитол, не справляется с нагрузкой. В результате, динамики начинают издавать посторонние звуки: хрипы, дребезжание, шумы и т.п.

Обеспечение питания

Энергоснабжение усилителя является одним из важнейших факторов его качественного функционирования. Нестабильные параметры электроэнергии или недостаток питания могут стать причиной искажения звука.

Высокая чувствительность усилителя, по сравнению с обычными динамиками, делает даже незначительные отклонения или пиковые нагрузки критическими. К слову сказать, причин плохой работы устройства может быть несколько. Однако, основной являются различные «аномалии», возникающие в различных частях диапазона получаемых частот, которые возникли из-за небрежно выполненной проводки. Поэтому очень важно как подключить усилитель в машине. В противном случае грубое звучание, хрипы или блокировка отдельных частот на выходе будут гарантированы.

Выбор проводов и подбор их сечения

Металл кабеля, при помощи которого подключается питание к усилителю, обладает определённым сопротивлением. При этом, чем больше площадь сечения отдельных проводов, тем ниже будет показатель сопротивления. Высокое сопротивление (недостаток толщины) способен исказить передачу определенных сигналов. К примеру, искажение линейного сигнала к динамику или низкий вольтаж в силовом проводе.

ВАЖНО! Как показывает практика, площадь сечения кабеля подключённого к положительной клемме должна быть меньше или равной отрицательному.

Следует учитывать, что усилитель является весьма электроёмким оборудованием. Во-первых, для правильного функционирования он нуждается в хорошем заземлении. Кроме того для получения электроэнергии от аккумулятора автомобиля необходимо тщательно выбирать сечение корректор несущих проводов. Для этого нужно выполнить следующие расчёты.

Прежде всего, определить в величину номинальной мощности устройства — RMS. Этот параметр может быть указан как на коробке, так и непосредственно на шильде самого усилителя. В крайнем случае, по типу модели можно узнать необходимую информацию в сети интернет. Как правило, она определяется на 1 канал с сопротивлением в 4 Ом.  Большинство моделей современных 4ох канальных усилителей характеризуются рабочей мощностью в диапазоне 40-150 Вт.

Для примера возьмём усредненное значение в 90 Вт. При этом общая мощность четырёхканального усилителя составит 360 Вт. После подсчёта мощности необходимо определить длину кабеля питания от аккумуляторной батареи до места установки усилителя. Затем по таблице, где указаны эти 2 параметра, определяется требуемое сечение.

ВАЖНО! Во-первых, необходимо принять во внимание материал изготовления кабелей. Стоит отметить, что в большинстве таблиц указаны значения для медных проводов. В то время, как многие производители выпускают провода, имеющие алюминиевые токонесущие жилы покрытые медью. Разумеется, их сопротивление будет совершенно другим, что потребует пересчета минимально необходимого сечения.

Защита – выбор предохранителя

При подключении усилителей используется 2 типа предохранителей. Расположены они непосредственно в устройстве. Он может быть неотъемный и интегрированный непосредственно в конструкцию усилителя или сменный. Но кроме предохранителя, защищающего само устройство, необходимо установить еще один, для защиты силовой проводки.

Такой предохранитель устанавливается как можно ближе к АКБ. Стоит отметить, что физически он представляет разъемный пластиковый корпус с клеммами на концах и проушинами для крепления. Внутрь корпуса вставляется предохранитель определенного номинала, который определяется по специальной таблице и зависит от площади сечения провода.

ВАЖНО! Если в таблице нет параметров сечения конкретного кабеля, то необходимо выбирать значение ближайшего, с меньшим сечением.

Еще один немаловажный факт. При установке предохранителя на разветвляющийся провод. А для определения его показателей берется сечение наименьшего провода из всех. Стоит отметить, что установка производится до разветвления.

Прокладка проводов

Одними из основных правил, как подключить динамики через усилитель в машине, которые оказывают большое влияние на качество звука, являются требования к правильно прокладке кабелей:

Провода для автозвука можно условно разделить на три основные категории:

1. Силовые – здесь, прежде всего, важна площадь сечения и материал изготовления. Во-первых, для экономии допускается использование обычных многожильных электротехнических кабелей. Однако они должны иметь надёжную изоляцию. Желательно силиконовую, которая обеспечивает необходимую защиту при длительном воздействии отрицательных температур;
2. Акустические — несмотря на одинаковое строение с силовыми кабелями (сечение и количество жил) их эксплуатационные характеристики существенно отличаются. В качестве материала изготовления может использоваться как медь, так и серебро (наиболее дорогостоящие и качественные передающие звук).
   От акустических кабелей из стали, а тем более алюминия, рекомендуется отказаться. Стоит отметить, они имеют очень эластичную изоляцию. Так как при прокладке по технологическим пустотам в кузове автомобиля такие провода сильно изгибаются;
3. Межблочные — межблочные. Соединяют магнитолу с усилителем и усилитель с сабвуфером. Их основная задача передача качественного низкоуровневого звукового сигнала и наиболее полная защита от потерь и внешних наводок. Поэтому они отличаются качественным экранированием. В качестве межблочных проводов используется либо коаксиал (75 Ом), либо витая пара. Стоит отметить, что бюджетные версии межблочных кабелей передают сигнал с использованием экранирующей оплетки. Это несколько снижает качество звука. Более дорогостоящие варианты имеют дополнительный внешний экран. При этом, они должны подключаться в строгом соответствии с направленностью от магнитолы к усилителю. Для этого на их внешней изоляции имеются соответствующие стрелки.

При прокладке соблюдаются следующие правила:

• Акустические кабеля должны располагаться как можно дальше от силовых, чтобы полностью исключить возможность внешних наводок от электромагнитных полей;
• Кабель следует располагать под напольным покрытием в салоне или за потолочной обивкой. Второй вариант наиболее предпочтителен, так как полностью исключает возможность электромагнитных помех. В крайних случаях допускается прокладка кабелей под днищем автомобиля в специальной гофре;
• При прокладке кабеля внутри салона его контакты с металлическими элементами кузова следует свести к минимуму. Для этого можно использовать гофру из ПВХ или дополнительную оболочку из тонких силиконовых трубок. Также сейчас актуальна оплётка защитная нейлоновая.

Особенности подключения усилителей разных типов

При выборе автомобильного усилителя следует обратить внимание на следующие факторы:

• Производитель. Стоит обратить внимание на продукцию AZ-13 SPL POWER.
• Качество звука – настоятельно рекомендуется не только ознакомиться с основными рабочими характеристиками, но и прослушать тестовую композицию;
• Мощность. Как показывает практика, этот показатель особенно важен при подключении усилителя к сабвуферу. При этом следует принимать во внимание номинальную мощность. Максимальный показатель нередко оказывается сильно завышенным. Однако, при этом эксплуатация оборудования на максимальных рабочих показателях сильно сокращает ресурс;
• Форм-фактор. Зависит от места установки и способа, как подключить усилитель к магнитоле в машине
  .

ВАЖНО! Для моноблочных усилителей большой мощности важно наличие вентилятора. К слову сказать, они нуждаются в открытой установке для обеспечения оптимального температурного режима.

Моноблок

Одноканальный усилитель, более известный пользователям под названием моноблок. Может функционировать при минимальной низкоомной нагрузке 1-2 Ом. Однако большинство моделей рассчитаны на эксплуатацию при сопротивлении около 4 Ом. Как подключить динамики к усилителю в машине зависит от суммарного сопротивления подсоединяемых устройств. Стоит отметить, что большинство сабвуферов имеют рабочее сопротивление в 4-8 Ом. Поэтому некоторые моноблоки могут не справиться и с сабвуфером, и с динамиками.

Схема подключения динамиков является наиболее простой. Особенно при наличии у него одной катушки. Стоит отметить, что подсоединение двух жинамиков может осуществляться как последовательно, так и параллельно. Так же при использовании одноканального усилителя, очень желательно оснастить его выносным регулятором громкости, кроме стандартного, расположенного на автомагнитоле.

2ух и 4ох канальные

Способы как подключить усилитель в машине 4 канальный и 2 канальный являются абсолютно идентичными. Но в первом варианте есть дополнительные возможности комбинирования динамиков и сабвуферов.

Двухканальные усилители – это оптимальный вариант для подключения двух мощных динамиков, имеющих широкую полосу или использующих активный кроссовер (HPF). По сопротивлению, это должны быть четырехомные динамики для двухомных типов усилителя. Тем не менее, возможно использование динамиков на 2 Ом. Но при этом нужно снизить частоту при помощи фильтра HPF, чтобы не сжечь динамики.

Так же есть возможность подключения 4-х динамиков. Попарно, в параллельном включении на каждый выход. При этом усилитель используется в стерео режиме. А сопротивление динамиков допускается в 2 Ом на каждую (пара на 4 Ом). К слову сказать, без необходимости дополнительных настроек ограничивающих воспроизводимые частоты.

Третьим вариантом использования двухканального усилителя является подключения одного 4 омного сабвуфера через мостовое соединение. Как подключить сабвуфер в машину с усилителем выглядит следующим образом. «+» подключается к соответствующему выводу первого канала, а «-» к отрицательному  контакту второго.

ВАЖНО!

При подключении к усилителю сабвуфера через мостовое соединение необходимо активировать LPF фильтр, который заблокирует частоты выше 50-100Hz.

Подключение 4 канального усилителя осуществляется полностью аналогичным образом. Единственное различие более широкие возможности комбинирования подсоединяемых устройств:

• Четыре динамика, каждая из которых имеет сопротивление соответствующие номинальному выходу;
• 8 пищалок – подключённых попарно последовательным соединением с применением разделительного конденсатора впаянного в цепь между динамиками;
• Два динамика и сабвуфер, подключённый через мост.

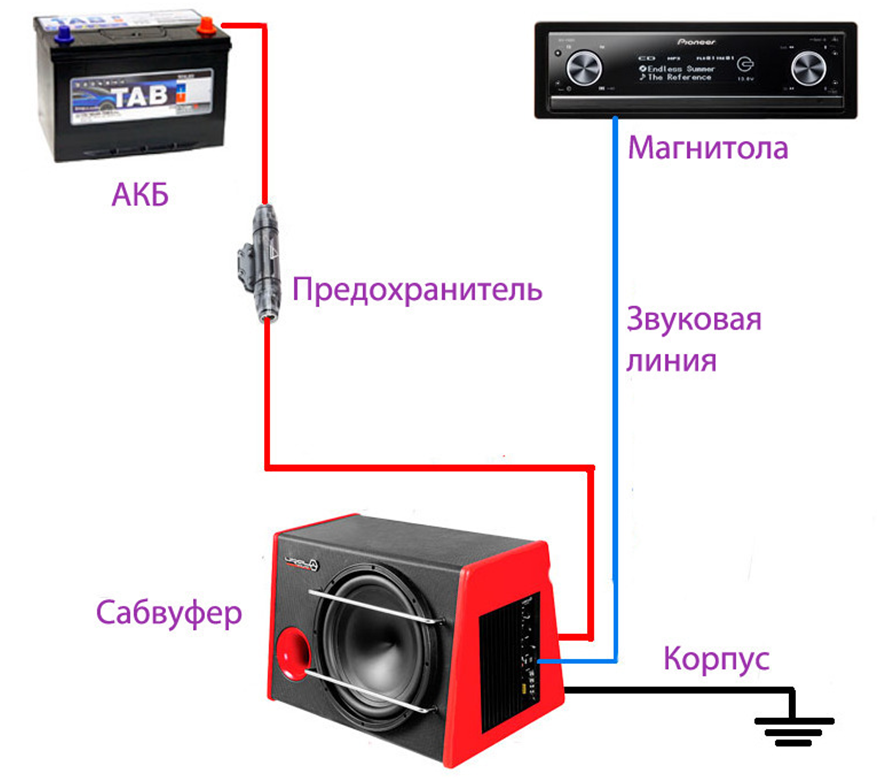

Подключение магнитолы / сабвуфера

Для полноты раскрытия вопроса в этой теме необходимо затронуть несколько нюансов подключения магнитолы и как подключить сабвуфер в машину без усилителя. Даже в таких простых ситуациях многие неопытные автомобилисты совершают ошибки. Стоит отметить, что они не просто приводят к посредственному звучанию автоакустики. Но и к возникновению нештатных ситуаций и выходу оборудования из строя.

Прежде всего нужно разобраться в цветовой маркировке проводов магнитолы. Встречаются несколько вариантов подключения автомагнитолы:

• Акустическая система уже установлена на автомобиле, и все провода выведены в отдельное гнездо. В этом случае рекомендуется из всего модельного ряда магнитол выбрать совместимую модель с соответствующими штекерами.
• Выбранная модель магнитолы на совместима с штатными разъемами автомобиля. В этом случае можно попытаться найти переходник. А если его нет, то подключать провода напрямую в соответствии с их цветовой маркировкой:

Силовые разъемы для подключения питания:

• Черный – минус питания с АКБ. Символьная маркировка на автомобильном разъеме – GND;
• Желтый (BAT) – плюсовая клемма АКБ;
• Красный – ключ зажигания;
• Синий – антенна;
• Передние динамики:
  • Белый (левый FL) – минусовый маркируется цветной полоской;
  • Серый (правый FR) – минусовый маркируется белой полосой;
• Задние динамики:
  • Зеленый (левый RL) — минусовый маркируется белой полосой;
  • Фиолетовый (правый RR) — минусовый маркируется белой полосой.

Подключение усилителя к магнитоле осуществляется через один из линейных выходов. Лучше всего, если он предназначен для сабвуфера и маркируется SW. Но можно и через обычный выход на задние динамики. Стоит отметить, что подсоединение выполняется межблочными кабелями.

К слову сказать, при неправильном подключении могут возникать различные неисправности. Начиная от существенного ухудшения качества звука, самопроизвольного отключения и включения при резких скачках напряжения. В критических ситуациях все может закончиться сгоранием электронных плат управления, как магнитолы, так и усилителя. Поэтому при подключении силовых проводов следует быть особенно внимательным, чтобы не перепутать полярность.

Руководство по установке автомобильного усилителя

В этом руководстве по установке представлены примеры установки и компоновки усилителя. Особенности установки будут зависеть от марки и типа кузова вашего автомобиля и приобретенного вами оборудования.

Прежде чем приступить к изучению этого более подробного руководства, вы можете посмотреть наше видео по установке усилителя, чтобы получить общее представление о том, что для этого нужно:

Автомобильные усилители не поставляются с проводкой. Вы должны предоставить силовую и заземляющую проводку усилителя, встроенный предохранитель, провод дистанционного включения, кабели RCA и провода динамиков.

Провода питания и заземления

Провода питания и заземления должны быть достаточно толстыми, чтобы удовлетворить потребность усилителя в электрическом токе, иначе усилитель не будет работать должным образом или выдавать номинальную мощность.

Инструкции к вашему усилителю будут содержать рекомендацию о том, какой размер провода использовать. Или вы можете проверить Как определить лучший размер провода, чтобы сделать это самостоятельно. Не забудьте сначала измерить все расстояния, чтобы знать, какой длины провода брать.

Предохранитель, который защитит вашу систему

Плавкий предохранитель на основном силовом кабеле, установленный примерно в шести дюймах от соединения с аккумулятором, необходим для защиты провода, вашего автомобиля и вас от катастрофического пожара в случае короткого замыкания. Каждый производитель проводов оценивает токовую нагрузку своего провода по-разному, но, как правило, для типичного участка длиной от 16 до 20 футов вы будете в безопасности, используя:

• 25-амперный предохранитель с проводкой 10 калибра
• 60 предохранитель на 8 ампер с проводкой 8 калибра
• предохранитель на 100 ампер с проводкой 4 калибра
• Предохранитель на 250 А с проводкой калибра 1/0

Комплект проводки усилителя

Самый простой способ получить эти элементы — использовать комплект проводки усилителя, который будет включать в себя соответствующие провода питания, заземления, провода включения и предохранитель.

Кабели RCA и провод громкоговорителя

Комплекты проводки усилителя часто не включают сигнальную проводку. Ваш усилитель получает входные сигналы с выхода ресивера, как правило, через кабели RCA. Кабели RCA бывают стереопарами разной длины.

При прокладке новых проводов динамиков от выхода вашего усилителя к динамикам подойдет любой провод калибра от 18 до 14. (Чем меньше номер калибра, тем толще провод.) Для сабвуферов используйте провода калибра от 16 до 12.

Где мне установить усилитель?

Используйте эти рекомендации для выбора места для установки усилителя. Продуманное место установки поможет вашей установке пройти гладко:

• Следуйте рекомендациям производителя по установке усилителя и убедитесь, что он безопасен. Ненадежный усилитель может вырваться из строя при аварии и травмировать кого-то, когда он пролетает через автомобиль.
• Усилитель должен находиться на расстоянии не менее трех футов от стереосистемы, чтобы избежать шума, излучаемого электрической системой автомобиля. Усилитель также может мешать приему стереосистемы AM/FM.
• Не прикрепляйте усилитель болтами непосредственно к металлическому корпусу автомобиля — это приведет к проблемам с шумом, например, к контурам заземления, которые гудят или гудят. Вы можете использовать резиновые втулки вокруг крепежных винтов, чтобы изолировать корпус. Или вы можете установить усилитель на деревянную доску или пластиковую панель и прикрепить ее к кузову автомобиля.
• Во время работы усилитель выделяет разрушительное тепло, которое поглощается его радиатором и излучается в сторону от схемы. Усилителю нужно несколько дюймов воздушного пространства вокруг него, чтобы оставаться как можно более прохладным. Никогда не устанавливайте усилитель вверх дном, так как рассеянное тепло будет возвращаться обратно в усилитель.
• Убедитесь, что у вас достаточно места для подключения проводки и регулировки элементов управления (усиление, кроссовер, усиление басов и т. д.).

Компактный усилитель сабвуфера, установленный в укромном уголке багажника с достаточным воздушным пространством для охлаждения.
Плюсы: можно использовать короткие провода и патч-корды. Вам не придется снимать сиденье или лезть в багажник.
Минусы: Сюда подходят только очень маленькие усилители. Это приближает ваш усилитель к некоторым распространенным источникам шума.

Куда проложить провода для моего усилителя?

Вся системная проводка должна быть скрыта в целях безопасности и для придания вашей установке красивого законченного вида. Провода должны быть закреплены так, чтобы они не мешали безопасной эксплуатации автомобиля. В зависимости от места, которое вы выберете для своего усилителя, может потребоваться прокладка проводки под приборной панелью, накладкой на пороге двери, обивкой стойки или обшивкой кузова.

Инструменты для отделки панелей Bojo

Приведенные ниже инструкции в общих чертах касаются того, какие панели необходимо снять и как они обычно снимаются. Часто панели могут быть загнуты по краям. Вам, вероятно, также потребуется удалить несколько винтов и удерживающих зажимов. Чтобы предотвратить повреждение, всегда соблюдайте осторожность при снятии панелей — полезно использовать инструмент для панелей.

Снятие дверной накладки

Накладки обычно снимаются, поддевая края, чтобы освободить защелки. Некоторые автомобили будут иметь винты, которые необходимо будет удалить.

Снятие ремня безопасности

Ремень безопасности может находиться на панели, которую необходимо снять. Большинство крышек креплений ремней безопасности отрываются. Крепление ремня безопасности крепится большой гайкой или болтом.

Снятие облицовки стойки

Снимите ремень безопасности, если он есть. Снимите крышки винтов, винты и пластиковые фиксаторы, если они имеются. Подденьте края панели, чтобы снять ее.

Снятие кикпанели

Найдите винты и фиксаторы, которые нужно снять. Подденьте края панели, чтобы освободить и снять ее.

Прокладка провода за приборной панелью

При прокладке провода за или под приборной панелью всегда закрепляйте его пластиковыми стяжками. Убедитесь, что провод не мешает движущимся частям, чтобы обеспечить безопасную эксплуатацию автомобиля.

Как установить усилитель

Разобравшись со всеми этими справочными материалами, пора приступать к работе. Соберите свое снаряжение и инструменты, может быть, друга и газировку, и дайте себе достаточно времени.

Шаг 1 — Отсоедините аккумулятор

Включите стояночный тормоз и отсоедините отрицательную клемму от аккумулятора во избежание короткого замыкания или поражения электрическим током.

Шаг 2 — Установите усилитель

Установите усилитель в выбранном вами месте.

Шаг 3 — Установите провод питания

Провод питания из комплекта проводки вашего усилителя (обычно длиной 16-20 футов) должен проходить от аккумулятора, через брандмауэр вашего автомобиля, через корпус автомобиля к усилителю. Найдите неиспользуемую втулку в брандмауэре или ту, через которую уже проходят провода или кабели, и в которой достаточно места для силового провода.

Протяните провод питания от комплекта проводки усилителя через отверстие в брандмауэре автомобиля, используя втулку или втулку, чтобы изоляция не царапалась о металл.

Если вы не можете найти существующую втулку, вам придется просверлить отверстие в брандмауэре. Убедитесь, что вы не просверлили электрические или газовые линии — проверьте обе стороны брандмауэра. Используйте втулку, чтобы защитить провод от износа и короткого замыкания, когда он проходит через отверстие.

Предохранитель, установленный на проводе питания и закрепленный в моторном отсеке рядом с аккумуляторной батареей.

Шаг 4 — Установите держатель предохранителя

На силовом проводе вашего комплекта проводки усилителя может быть установлен держатель предохранителя. Если да, перейдите к шагу 5. Если нет, найдите подходящее место рядом с аккумулятором, чтобы разместить держатель предохранителя (входит в комплект) — лучше всего на расстоянии менее 6 дюймов от аккумулятора. Имейте в виду: даже после перегорания предохранителя , короткий отрезок кабеля между аккумуляторной батареей и держателем предохранителя все еще будет находиться под напряжением и потенциально может стать причиной возгорания в случае аварии Закрепите держатель предохранителя в подходящем месте с помощью винта или кабельной стяжки, чтобы он не болтался болтаться или болтаться.

Отрежьте короткий кусок от конца провода питания (чтобы покрыть расстояние от аккумулятора до держателя предохранителя) и снимите изоляцию с обоих концов с помощью инструмента для зачистки проводов. Обожмите клеммное кольцо (входит в комплект) на один конец короткого отрезка провода, а на другой конец прикрепите держатель предохранителя. Снимите изоляцию с конца силового провода, ведущего в салон, и подсоедините его к другому концу держателя предохранителя.

Многоамперные установки

При питании нескольких усилителей вы прокладываете один силовой кабель большого сечения от аккумулятора к распределительному блоку, а затем подключаете кабель меньшего сечения от блока к каждому усилителю. Такое расположение сводит к минимуму потенциальные проблемы с шумом и обеспечивает аккуратный внешний вид вашей установки. Убедитесь, что основной силовой кабель достаточно толстый, чтобы выдержать общий ток, потребляемый всеми усилителями.

Ознакомьтесь со схемой подключения усилителя, чтобы увидеть, как проводка подключается в типичной системе с 2 усилителями.

Шаг 5 — Подсоедините провод питания

Подсоедините кабель питания к положительной клемме аккумулятора (не непосредственно к самой клемме аккумулятора). Для батарейных столбов, устанавливаемых сверху, наиболее распространенным способом сделать это является обжатие кольцевой клеммы на конце силового кабеля (многие кабели в комплектах проводки поставляются с уже прикрепленными). Снимите гайку клеммы аккумулятора, наденьте кольцо кабеля питания на болт, которым клемма аккумулятора крепится к штырю аккумулятора, и заверните гайку. Для автомобилей GM с боковой стойкой мы предлагаем прекрасно работающие клеммные адаптеры.

Проволочный жгут обеспечивает дополнительную защиту провода от высокой температуры внутри моторного отсека. Если в ваш комплект входит жгут проводов, проденьте его по кабелю питания, пока он не достигнет брандмауэра, и обрежьте его по размеру. Наденьте еще один кусок на короткий силовой провод, идущий от держателя предохранителя к аккумулятору.

Шаг 6 — Заземляющий провод: самое важное соединение из всех

Как можно ближе к месту расположения усилителя найдите болт на металлической раме вашего автомобиля, чтобы использовать его для заземления. Если вы не можете найти подходящий заземляющий винт или болт, просверлите для него отверстие — будьте осторожны, чтобы не просверлить проводку, бензобак, газовую или тормозную магистраль. Обожмите кольцевую клемму (обычно входящую в комплект усилителя) к короткому отрезку заземляющего кабеля (также входящего в комплект).

Соскребите всю краску и тщательно очистите место болта, а затем плотно прикрутите клемму к металлическому шасси автомобиля так, чтобы заземление было оголенным металлом. Используйте стопорную шайбу, звездообразную шайбу, дополнительные винты и любой другой метод или устройство, которые сделают это соединение плотным, чистым и электропроводным. Многие люди даже покрывают окончательное соединение силиконовым герметиком, чтобы предотвратить коррозию.

Неправильное или слабое заземление является основной причиной проблем с усилителем.

Шаг 7 — Подсоедините провод дистанционного включения

Провод включения (также называемый проводом дистанционного управления) расположен за стереосистемой. На стереосистемах вторичного рынка это обычно сине-белый провод. Дистанционный провод «сообщит» вашему усилителю, чтобы он включался всякий раз, когда включается стереосистема (обычно всякий раз, когда автомобиль заводится). Чтобы добраться до этого провода, вам придется снять стереосистему. Пошаговые инструкции по снятию автомобильного радиоприемника см. в справочнике Crutchfield MasterSheet™ для конкретного автомобиля или в нашем руководстве по установке автомобильного магнитолы.

Найдите провод дистанционного включения за радиоприемником (обычно это сине-белый провод) и подключите к нему провод включения из комплекта проводки усилителя.

Снимите изоляцию с небольшого участка этого провода, идущего от радиоприемника, и провода включения, входящего в комплект проводки, и соедините их вместе с помощью пайки, обжимного соединителя или Posi-разъема.

Сигнал включения +12 вольт постоянного тока. Если, как и заводское радио, ваше радио не имеет выхода для дистанционного включения, вы можете получить сигнал включения из блока предохранителей вашего автомобиля. Из-за низкого потребления тока вы можете подключить свой провод включения практически к любой выходной клемме с предохранителем, например, к самой радиостанции, если он включается только при включении автомобиля. Использование разъема Add A Fuse и предохранителя от 2 до 10 A упростит это подключение.

Вам нужно будет проложить провод включения к усилителю через кузов автомобиля — зачастую проще всего проложить провод включения с кабелями RCA (следующий шаг), но вы также можете проложить его с проводом питания после он проходит через брандмауэр. Кабели питания и кабели RCA должны проходить на противоположных сторонах автомобиля, чтобы снизить уровень шума, но это не будет иметь значения для слабого тока включения.

Шаг 8 — Подсоединение сигналов

Если ваш встроенный в приборную панель ресивер имеет выходы предусилителя (RCA), подключите к ним соединительные кабели RCA. Проложите соединительные кабели к противоположной стороне автомобиля от силового кабеля. Важно максимально отделить соединительные кабели от проводов питания, чтобы избежать возможных проблем с шумом. Теперь можно частично переустановить магнитолу в приборную панель. Избегайте полной переустановки, если это возможно, на случай, если вам понадобится решить проблему позже.

Если вы используете штатную магнитолу без RCA-выходов, вы можете получать входные сигналы усилителя от заводской проводки динамиков. Динамики будут получать сигнал от нового усилителя, что оставляет выходы радиоприемника доступными для использования для входов усилителя. Есть два способа сделать это: получить преобразователь линейного выхода (LOC), который регулирует сигнал уровня динамика для входа вашего усилителя, или получить усилитель с входами уровня динамика. Вы обрезаете заводские провода динамиков за магнитолой и подключаете провода, идущие от магнитолы, к входам LOC или усилителя.

Преобразователь линейного выхода Scosche SLC4

Узнайте больше о преобразователях линейного выхода.

Шаг 9 — Проводка динамиков

Теперь вам нужно обеспечить способ передачи музыки от вашего нового усилителя к динамикам. Лучший способ сделать это — проложить новый провод динамика от каждого выхода усилителя к каждому динамику. Используйте провода 14-го или 16-го калибра для динамиков, 12-го или 14-го калибра для сабвуферов. Сигналы уровня динамиков не очень подвержены помехам, поэтому можно прокладывать провода динамиков рядом с силовыми кабелями.

Бег по проводам — это поиск наилучшего пути. Здесь мы протягиваем пучок проводов динамиков через заднее сиденье к усилителю в багажнике.

Каждый провод дверных динамиков необходимо пропустить через резиновую прокладку или чехол вокруг петли, чтобы защитить провода от непогоды или от защемления дверью. На пути может быть заглушка Molex или подобное препятствие, но обычно вы можете найти место, чтобы просверлить отверстие, достаточно большое, чтобы пройти через него. Отсоедините или обрежьте заводские провода динамиков и подключите новые провода непосредственно к каждой клемме динамика.

Важно соблюдать правильную полярность проводки динамика. Это означает, что каждая положительная клемма усилителя подключается к положительной клемме динамика — и то же самое касается отрицательных клемм. Это гарантирует, что ваши динамики будут работать в механической фазе — все диффузоры динамиков движутся в одном направлении с сигналом одного типа — и будут звучать сбалансированно при совместном воспроизведении. Положительные и отрицательные клеммы каждого динамика должны быть помечены, но если нет, то положительная клемма обычно будет шире, чем отрицательная.

Используйте заводскую проводку динамиков

Еще один и гораздо более удобный способ передачи активного сигнала от усилителя на динамики — это проложить провода динамиков к жгуту проводов, который находится за ресивером, где все подключения динамиков вашего автомобиля доступны через один разъем. место. Вы отрезаете каждый провод динамика от жгута ресивера и снова подключаете его к проводу динамика, идущему от усилителя. Затем сигнал может поступать от усилителя к динамикам по оригинальной заводской проводке автомобиля. Этот метод будет хорошо работать в системах со среднеквадратичной мощностью до 75 Вт на канал, но для более мощных систем было бы лучше прокладывать новые провода динамиков непосредственно от усилителя к каждому динамику.

Ознакомьтесь с разделом Как подключить усилитель к заводской стереосистеме, чтобы узнать, как это можно сделать.

Шаг 10 — Подсоедините все провода

Аккуратно обрежьте или обрежьте каждый провод и подключите его к усилителю. Делайте плавные изгибы проводов, а не резкие изгибы, которые могут защемить. Многие люди вырезают небольшие щели в ковровом покрытии своего автомобиля и прокладывают провода под ним для скрытой установки, которая выглядит аккуратной на заводе. Для этого пригодится проводная змея. Прикрепите провода к змее, протяните ее под и через то место, где вы хотите, чтобы ваши провода проходили, и протяните их.

Кабели RCA проложены через щели в ковре автомобиля и подключены к сигнальным входам усилителя

Шаг 11 — Включение

Проверьте всю проводку, от аккумулятора и ресивера до усилителя и динамиков, убедившись в каждом подключении. плотно и надежно, без торчащих жил, которые могут вызвать короткое замыкание. В частности, убедитесь, что заземление плотное и надежное. Установите все усиления усилителя на минимум и выключите все фильтры и любое усиление низких частот или эквалайзер, которые могут быть у него. Убедитесь, что главный предохранитель правильно установлен в держателе. Затем снова подключите отрицательный кабель аккумулятора вашего автомобиля.

Включите машину, затем включите радио. Убедитесь, что усилитель включен (возможно, где-то на нем есть индикатор). Включите музыку и увеличьте громкость настолько, чтобы вас было слышно. Теперь убедитесь, что звук исходит из каждого динамика и/или сабвуфера в вашей системе. Если все звучит правильно, вы можете закончить переустановку стереосистемы и всех панелей вашего автомобиля, а затем перейти к шагу 12.

Шаг 12 — Настройка усиления усилителя

Установка усиления вашего усилителя или входной чувствительности соответствует уровень входного сигнала с уровнем выходного сигнала ресивера, что приводит к максимальной музыке без искажений и минимальному фоновому шуму.

Настройка усиления усилителя

Подробное объяснение того, как это сделать, читайте в нашей статье о настройке усиления на 4-канальном усилителе. Если вы устанавливаете усилитель для сабвуфера, прочтите Как настроить сабвуфер. Подход тот же, мы просто адаптировали объяснение к каждой ситуации.

Наслаждайтесь новой системой.

Если что-то пойдет не так

Обычно после установки усилителя вы можете включить стереосистему и сразу же насладиться всей дополнительной мощностью и детализацией своей музыки. Но иногда все работает не так, как мы ожидаем с самого начала. Если это случилось с вами, не слишком напрягайтесь. Прочтите нашу статью об устранении неполадок при установке усилителя, чтобы найти и решить наиболее распространенные проблемы.

Позвоните нам — мы поможем вам оборудовать вашу систему

Лучше всего сначала позвонить в компанию Crutchfield и поговорить с консультантом о том, что потребуется вашему усилителю. Они позаботятся о том, чтобы вы получили все необходимое оборудование и аксессуары для успешной и удовлетворительной установки. И помните, все, что вы покупаете у Crutchfield, поставляется с бесплатной пожизненной технической поддержкой. Просто нажмите «Связаться с нами» в верхней части этой страницы, чтобы узнать бесплатный номер и другие способы связи с нами.

Схемы подключения усилителя

от Crutchfield’s

Я принадлежу к культуре прекрасного изображения и звука, и мне нравится распространять информацию.

Я с детства возился с электроникой, начиная с разборки и сборки телевизоров и радиоприемников. Я всегда снова собирал их вместе и работал. Подростком я прошел курсы радио и электроники и стал радиолюбителем. Я работал в школьной постановочной бригаде, управляя звуком, светом и кинопроектором. После колледжа я присоединился к рок-н-ролльной группе в качестве звукорежиссера и научился таскать с собой и управлять оборудованием, благодаря которому музыка звучит хорошо и громко.

Работая в музыкальном магазине в Остине, штат Техас, я несколько лет занимался производством, установкой, ремонтом и эксплуатацией звуковых систем. Нашими клиентами были студии звукозаписи, ночные клубы и гастролирующие группы. В конце концов я вернулся в Шарлоттсвилль, штат Вирджиния, и открыл небольшую студию звукозаписи. В 2006 году я, наконец, пришел в себя и устроился на эту работу в Crutchfield. На самом деле они платят мне за то, чтобы я болтал, разглагольствовал и объяснял, что мне нравится в музыке, электронике и хорошем звуке.

Учитывая мой опыт, меня заставили писать о некоторых из самых сложных электронных продуктов, которые продает Кратчфилд: автомобильные усилители, процессоры цифровых сигналов, электропроводка, профессиональные звуковые микшеры и акустические системы.

Подробнее о Buck

• Начал работу в компании Crutchfield в 2006 г.
• Прошел тщательное обучение для консультантов, изучив все тонкости различных продуктов
• Разработал и организовал электрические схемы сабвуферов Crutchfield
• Будьте в курсе последних событий, посещая обучающие семинары для поставщиков по новым продуктам
• Получение сертификата MECP (сертифицированный специалист по мобильной электронике)
• Автор десятков статей о Crutchfield и сотен презентаций продуктов, в основном посвященных автомобильным аудиоусилителям и профессиональному аудиооборудованию
• Отвечает на многие вопросы клиентов, размещенные в комментариях к его статьям
• Звукорежиссер на пенсии с многолетним опытом создания хорошего звука для других людей
• С 1999 по 2018 год также работал оператором видеокамеры на футбольных и баскетбольных матчах Университета Вирджинии

Еще от Бака Померанца

Как подобрать сабвуферы и усилители

Что делает звуковой процессор?

Лучшие многоканальные автомобильные усилители на 2023 год

Некоторые считают, что установка усилителя в свой автомобиль безнадежно сложна и лучше доверить ее профессионалу. Это вариант, конечно. Но Кратчфилд уже более 40 лет помогает людям понять, что они могут сделать это сами.

Вот схемы для нескольких типичных установок усилителей, которые помогут вам увидеть, как все отдельные компоненты соединяются вместе, образуя автомобильную аудиосистему.

На первой диаграмме показано полное обновление системы с использованием вторичного ресивера, двух усилителей и сабвуфера. Второй более конкретный. В нем показано, как добавить сабвуфер в заводскую систему.

Как подключить полную автомобильную аудиосистему

На этой схеме показано, как полностью обновленная автомобильная аудиосистема подключается к автомобилю. Изображенная система включает в себя новые динамики, ресивер вторичного рынка, 4-канальный усилитель для передних и задних пар широкополосных динамиков и моноусилитель для сабвуфера.

Дополнительное оборудование, необходимое для подключения усилителей, включает:

• комплект проводки для двойного усилителя
• распределительные блоки
• провод для динамика
• кабели RCA

мы включили один здесь, чтобы показать, как он будет подключен к системе.

Как добавить сабвуфер в заводскую стереосистему

Многие люди хотят добавить в свою систему бас, не заменяя штатную магнитолу, либо потому, что она хорошо выглядит, либо ее невозможно заменить. На следующей схеме подключения показана дополнительная проводка, необходимая для добавления сабвуфера в штатную систему.

Начните с приобретения усилителя сабвуфера или активного сабвуфера с входами уровня динамиков. Вам потребуются следующие элементы для установки и придания ей профессионального вида:

• Используйте ответвители для получения сигнала
• Разъем Add A Fuse плюс предохранитель от 2 до 10 А для получения напряжения дистанционного включения усилителя
• Комплект проводки для усилителя и провод для динамика

Для получения дополнительной информации о том, как установить сабвуфер, посмотрите наши короткие видеоролики, как добавить сабвуфер в заводскую стереосистему и как установить активный сабвуфер.

Начните создавать свою систему сегодня

Теперь, когда вы увидели, как все компоненты и детали подходят друг к другу, вы можете со знанием дела купить широкий ассортимент автомобильной аудиосистемы Crutchfield и приступить к созданию своей системы.

Позвоните нам по телефону 888-955-6000, и консультант поможет вам получить то, что вам нужно. Если вы хотите узнать больше об установке систем усилителей, ознакомьтесь с нашим Руководством по установке усилителей.

Пожалуйста, поделитесь своими мыслями ниже.

Сравните звук

SpeakerCompare ^™

Запатентованная технология Virtual Audio ^™

Технология Virtual Audio позволяет сравнивать звуковые характеристики динамиков, чтобы вы могли принять более обоснованное решение о покупке.

Для начала

Выберите марку наушников ниже.

Модель

Пожалуйста, отключите активное шумоподавление для достижения наилучших результатов.

Не видите свои наушники?
Возьмите напрокат комплект для прослушивания

SpeakerCompare ^™ защищен патентами и патентными заявками, принадлежащими Crutchfield Corporation.

SpeakerCompare ^™

Запатентованная технология Virtual Audio ^™

Прослушивание динамиков перед покупкой

SpeakerCompare имитирует звук домашних и автомобильных динамиков через наушники. Он позволяет сравнивать звуковые характеристики разных динамиков, чтобы вы могли принять более обоснованное решение о покупке.

Для начала

Выберите марку наушников в правом столбце.
Если ваших наушников нет в списке, мы рекомендуем использовать наш комплект для прослушивания.

SpeakerCompare ^™ защищен патентами и патентными заявками, принадлежащими Crutchfield Corporation.

ДинамикСравнить ^™

РАВНО
СИЛА

РАВНО
VOLUME

Что слушать

Примечания к треку

Пожалуйста, отключите активное шумоподавление для достижения наилучших результатов.

Мы здесь, чтобы помочь

Чтобы получить бесплатную персональную консультацию, позвоните по телефону 1-888-291-8923. Наши консультанты прослушали большинство динамиков, которые мы продаем, и могут помочь вам сделать лучший выбор для вашей системы.

Мы будем рады узнать ваше мнение

Выберите наушники

Модель

Пожалуйста, отключите активное шумоподавление для достижения наилучших результатов.

Не видите свои наушники?
Возьмите наш комплект для прослушивания напрокат

Выберите трек, чтобы начать прослушивание

Динамики Audition перед покупкой

SpeakerCompare имитирует звук домашних и автомобильных динамиков через наушники. Он позволяет сравнивать звуковые характеристики разных динамиков, чтобы вы могли принять более обоснованное решение о покупке.

Почему важно выбирать наушники

SpeakerCompare адаптирует ваши впечатления от прослушивания именно к тем наушникам, которые у вас есть, так что то, что вы слышите, сравнимо с прослушиванием динамиков рядом друг с другом. Знание того, какую модель наушников вы используете, позволяет нам удалить любую звуковую окраску из вашего опыта.

Два разных режима прослушивания

В реальной комнате для прослушивания вы обнаружите, что одни колонки играют громче, чем другие, при одинаковой мощности. В режим равной мощности , вы услышите эти различия в громкости, поскольку они естественным образом возникают между динамиками.

В режиме равной громкости мы сделали громкость каждого динамика примерно одинаковой. Это дает вам более прямое сравнение тонких различий в голосовых связях между говорящими.

Ничто не сравнится с прослушиванием динамиков в вашем помещении

SpeakerCompare дает вам представление о звуковых различиях. Но на производительность в реальном мире влияет акустика вашего автомобиля или дома, выбранное вами усиление и исходный материал. Мы по-прежнему считаем, что золотым стандартом для прослушивания спикеров является прослушивание их в вашей собственной среде, поэтому мы предлагаем 60-дневную гарантию возврата денег.

Comments |0|
