В отличие от других видов двигателей, двигатель внутреннего сгорания не может быть запущен мгновенно. Сперва нужно привести в движение его детали и механизмы, сформировать требуемое давление в цилиндрах, активировать работу электрооборудования и системы питания. Эти задачи выполняет электрический стартер – он вращает маховик, который, в свою очередь, приводит в движение коленчатый вал двигателя. В статье мы расскажем, на чём основан принцип работы стартера, и из чего состоит это устройство.

Устройство

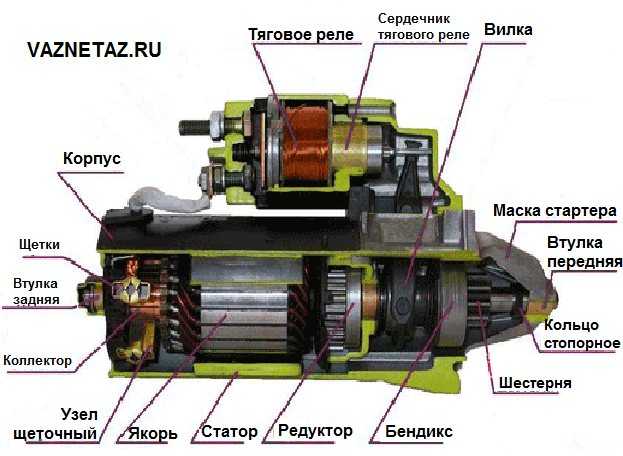

Стартер выглядит как два соединённых цилиндра и, как правило, крепится к картеру двигателя двумя болтами. Отвинтив их и отсоединив клеммы проводов, можно легко снять деталь с автомобиля. В цилиндре меньшего размера расположены:

  • Контактный пятак, замыкающий электрическую цепь стартера;
  • Втягивающее реле, приводящее в движение шток вилки;
  • Верхняя часть вилки стартера, шарнирно соединённая со штоком реле.

В цилиндре большего размера находятся компоненты электродвигателя и механические детали, а именно:

  • Подшипник качения или втулка – необходимы для фиксации вала шестерни;
  • Шестерня бендикса, передающая крутящий момент от электродвигателя к зубчатому венцу маховика;
  • Собственно бендикс, роликово-пружинная муфта, необходимая для соединения и разъединения стартера с маховиком;
  • Обмотка статора, формирующая электромагнитное поле, в котором вращается якорь;
  • Якорь, играющий роль ротора электродвигателя;
  • Щёточный узел с щётками, передающими ток обмотке якоря.

Автомобильный стартер, по своей сути, является электродвигателем, поэтому основными его компонентами являются ротор и статор

Во внешнем строении стартера выделяют корпус электродвигателя с капюшоном шестерни и корпус втягивающего реле с контактными болтами.

Как работает стартер

Когда водитель поворачивает ключ в замке зажигания, электрический ток поступает на обмотку втягивающего реле, которое приводит в движение контактный пятак и вилку. Пятак замыкает основную цепь стартера, пуская ток в щёточные узлы и в обмотку статора, а вилка воздействует на бендикс, соединяя его шестерню с зубчатым венцом маховика. Якорь начинает вращаться, передавая через бендикс крутящий момент на КШМ двигателя внутреннего сгорания.

При повороте ключа в замке зажигания на контакт втягивающего реле подаётся напряжение

В момент пуска ДВС горючая смесь воспламеняется в цилиндрах, толкая их и вращая коленвал. Крутящий момент на маховике многократно возрастает, равно как и частота вращения шестерни бендикса – этому способствует большое передаточное число. Бендикс отключается, предохраняя стартер от перегрузки. На этом функция стартера выполнена, и водитель отпускает ключ, отключая втягивающее реле, а значит – и стартер.

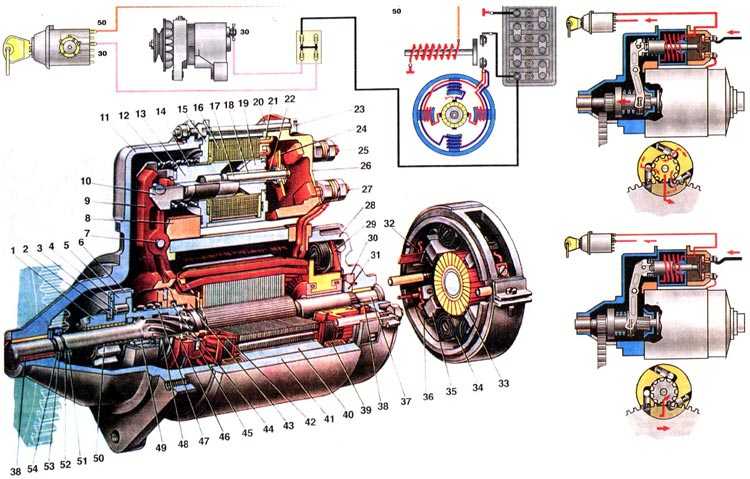

Схема работы стартера: 1 — аккумулятор; 2 — генератор; 3 — стартер; 4 — замок зажигания

Видео: электродвигатель в автомобиле

Электрический стартер является одной из ключевых деталей автомобиля. До его изобретения машины запускали раскручивая коленвал вручную или просто толкая автомобиль со включённой передачей. Стоит ли говорить, насколько это было сложно и неудобно? Поэтому важно не забывать о стартере во время диагностики и обслуживания автомобиля – тогда устройство будет работать долго и эффективно.

  • Автор: Андрей
