Установка автосигнализации на Лада Приора

Точки подключения автосигнализации на Лада Приора

Блок справа от педали тормоза:
концевик капота (-) – белый/чёрный в среднем разъёме
зажигание (+) – оранжевый в среднем разъёме
открывание багажника (-) – синий/красный в маленьком разъёме
концевик дверей (-) – белый/чёрный в маленьком разъёме
концевик багажника (-) – жёлтый/красный в маленьком разъёме

родная сирена – серый/чёрный на блоке предохранителей

Для управления центральным замком разрезать коричневый провод в водительской двери и подцепиться по схеме:

Точки подключения автосигнализации на Лада Приора 2011

Автор Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в браузере должен быть включен Javascript.

Замок зажигания:
+ 12V – коричневый
Стартер – красный
IGN – синий/чёрный

Приборка:
Тахо сигнал – коричневый/красный
Ручник – коричневый/синий (Подробнее см. Схема 1)

Разъём Х3 (См. рис 1) BCM:
Концевик двери водителя – синий/чёрный
Концевик правой передней двери – коричневый
Концевики задних дверей – серый/красный
Концевик багажника – жёлтый/красный
Открытие багажника (слаботочный вход, можно без реле, доп. канал напрямую к сигнализации) – синий/красный

Разъём Х1 (См. рис 1) BCM:
Повороты – синий, синий/чёрный

Ц.З. – коричневый; провод находится внутри водительской двери, в жгуте от блока кнопок. (Подробнее см. Схема 3)

Концевик капота – белый/чёрный; Разъём Х2-17 (Если используется датчик температуры двигателя, то по схеме 2)

Блок находится за панелью, возле педали газа. Для извлечения блока снять левую и правую панели, открутить две гайки на 10, слева и справа, крепления блока.

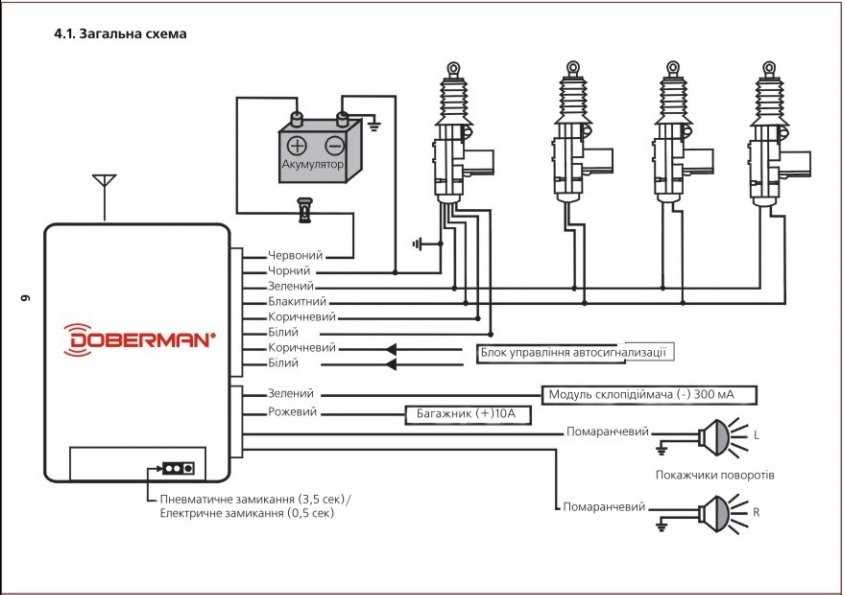

Подключение к центральному замку

При подключении ЦЗ (см. схема 3), если подключиться только к коричневому проводу в двери водителя, то будут закрываться все двери, а открываться только водительская. Для открытия остальных дверей, необходимо использовать в сигнализации провод для двух-шагового открывания ЦЗ, и подключиться по схеме ниже.

Открытие остальных дверей осуществляется вторым импульсом, реле К1. Так же срабатывают реле К2 и К3, они нужны для блокировки правых стеклоподъёмников. Если этого не сделать, то при открытии остальных дверей, будут приоткрываться правые стеклоподъёмники на 0,8 сек, т.е. от импульса открывания ЦЗ, вторым шагом. Блокировать стеклоподъёмники необходимо из-за особенности электросхемы дверей Приоры.

Если в комплектации нет стеклоподъёмников на задних дверях, то реле К3 ставить не нужно, и соответственно ячейка Х1-11, в разъёме Х1 не задействована. (Цвет провода Х1-11 не известен.) Если в комплектации нет стеклоподъёмников вообще, то не нужно использовать и реле К2.

Схема контроллера электропакета

Точки подключения автосигнализации StarLine A93 CAN-LIN Ver.

Автор Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в браузере должен быть включен Javascript.

За блоком реле и предохранителей:
+12 (для релейного модуля) – красный толстый
зажигание – синий/чёрный
стартер – красный

Ручник (-) – синий/чёрный в жгуте к панели приборов (См. Рис. 6)

Масса (-) – чёрный толстый; разъём 4 блока электропакета (См. Рис. 1)

Разъём 1 блока электропакета (См. Рис. 1):
+12В (питание блока сигнализации) – красный толстый
провод штатной сирены – серый/белый толстый. Провод используется для подключения сирены, чтобы не тянуть провод сирены под капот. Штатную сирену (клаксон) следует удалить, на её место установить сирену из комплекта.

Разъём 2 блока электропакета (См. Рис. 1):
Концевик капота (-) – белый/черный (Pin 15), см. Рис. 5
Аварийка (альтернативное управления от сигнализации) (-) – красный (Pin 5)

Разъём 3 блока электропакета (См. Рис. 1):
Концевик багажника (-) – желтый (Pin 14), см. Рис. 5
Can-H – желтый/красный, см. Рис. 4
Can-L – серый, см. Рис. 4
Lin – синий/белый , см. Рис. 4

Т.к. штатка не активна, то можно отключить от блока электропакета концевики багажника и капота, или развязать диодами (См. Рис. 5).

Для реализации поднятия стекол при НЕ активной штатной сигнализации, необходимо при постановке в охрану включить зажигание на 1 сек так, что бы сигнализация этого не увидела. Для этого подключить сигнализацию по схеме ниже (См. Рис. 2) и запрограммировать гибкие каналы №2 и №8 (См. Рис. 3).

По CAN-LIN:
– Контроль работы двигателя
– Концевики дверей
– Управление ЦЗ
– Управление замком багажника
– Комфорт (поднятие стекол)

По аналогу:
– Ручник
– Зажигание
– Багажник
– Капот
– Повороты (альтернативное управление)

Вход тормоза (оранжевый/фиолетовый от сигнализации) на массу.

Установка сигнализации без центрального замка возможна самостоятельно

О чем должен задуматься любой автовладелец после приобретения долгожданного транспортного средства? Конечно, о его безопасности. Автомобилисты заранее продумывают, где они будут хранить авто: под окнами, в гараже, на подземной стоянке или просто в охраняемом месте. Но все что нам могут предложить на сегодняшний день по охране территории, где находится машина, стоит неимоверных и порой баснословных сумм. Цена за год может быть равна стоимости вашей «ласточки». Особенно если у вас недорогой российский автомобиль. За такие деньги вы можете выбрать более приемлемый вариант, который будет защищать авто не только ночью, но и в любое время дня. Например, установка сигнализации без центрального замка уже будет препятствовать его угону.

А успех этого дела зависит только от того, какую противоугонку вы предпочтете и насколько правильно выполните ее установку. Больше — не всегда лучше. Критическим фактором при выборе сигнализации являются ваши потребности.

Как правильно выбрать сигнализацию

Конечно, таких опций сейчас миллионы. И стоить они будут от пяти-семи тысяч до бесконечности. Но из чего же формируется их цена? Все зависит напрямую от начинки противоугонного средства. Чем больше дополнительных функций – тем больше цена.

Стандартная охранная система

Если вам не хочется тратить много денег, выбирайте универсальный вариант, в котором должны быть:

• Сирена;
• Обратная связь на брелок;
• И хотя бы одна дополнительная опция, например, контроль наклона авто.

Голосистая сирена перебудит и привлечет внимание всей округи. Такой вариант интересен, когда автомобиль стоит под окнами. Никакому взломщику это не понравится, и, скорее всего, если он не сможет ее быстро (2-3 секунды) обезвредить, он бросит свою нехорошую затею. Если говорить об обратной связи, то такая вещь привлечет именно ваше внимание.

Где бы вы ни находились (в магазине, дома, в гостях, на работе) вы услышите сигнал и отправитесь проверить состояние своей машины.

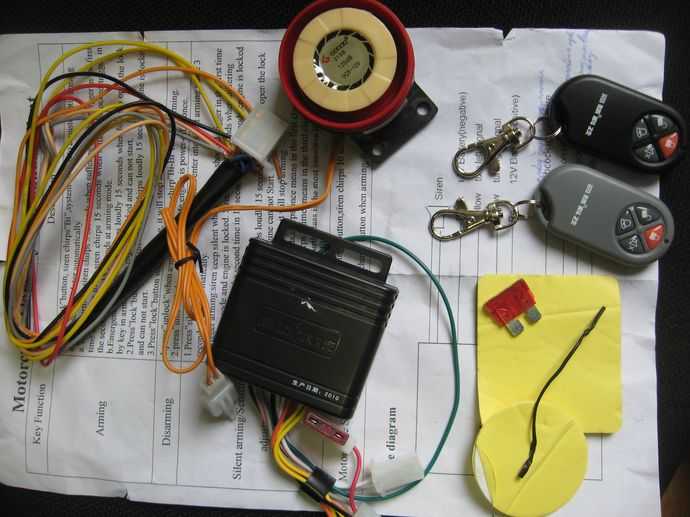

• Блок управления;
• Брелоки;
• Куча проводов;
• Сирена;
• Маленькая антенна для связи с брелоком;
• Инструкция;
• И другая всевозможная начинка, зависящая только от количества дополнительных опций.

Ни в коем случае не выкидывайте инструкцию после установки. Она вам еще может понадобиться для программирования новых брелоков, если старые выйдут из строя.

Инструменты для монтажа

Решившись сделать все своими руками, заранее разберитесь, что вам понадобится, зачем, почему и как этим пользоваться. В принципе, набор инструментов довольно стандартный, но вот с мультиметром лучше познакомиться заранее.

• Защитные гофрированные трубки;
• Молоток;
• Шуруповерт;
• Отвертка;
• Черная стойкая изолента;
• Двусторонний скотч;
• Возможно, набор дополнительных проводов.

Лишний комплект электрики может пригодиться, если не хватит того, что есть в коробке, тем более что спрятать центральный блок нужно как можно подальше и поглубже. На двусторонний скотч крепится антенна, а изолирующая лента нужна для перемотки мест соединения провода. Все, абсолютно все стыки заматываются этой лентой. Цвет необязательно должен быть черным. Он подбирается под родную проводку.

Самостоятельная установка сигнализации

Непосредственно подключение сигнализации разберем на примере довольно популярного комплекта Старлайн А91. Начинаем с демонтажа элементов, снимаем панель приборов.

Работаем с тем, что не относится к электрике. Закрепляем на лобовом стекле антенну. Кнопка «Валет» монтируется в любое удобное для вас место, естественно, в отдалении от посторонних глаз. Датчик наклона крепим на поперечной балке. Можно сразу выполнить монтаж сирены под капотом. Выбирайте место подальше от нагревающихся частей. Отверстие направляем вниз. Это защитит устройство от попадания влаги и грязи. Блок управления сигнализации вы можете расположить в любом удобном для вас месте. Основным критерием выбора является незаметность для посторонних глаз и удобство в подключении. Не стоит выбирать самые популярные варианты. Именно туда и полезет взломщик в первую очередь.

Подключение проводки

Важно! Отключите минусовую клемму аккумулятора!

Переходим к проводке. Подключение выполняем согласно схеме. Нужно выйти на сигнал поворота, остановки и габариты. Также протягиваем провод под капот для подсоединения к сирене.

Подробнее разберем работу с блоком управления. По цветам все выглядит так:

• Черный на массу;
• Темно-зеленый к поворотникам;
• Для сирены понадобится серый положительный провод. Это проверяется мультиметром;
• Концевик капота и датчик температуры соединяем с оранжевым проводом;
• Фиолетово-оранжевый ведем к ручному тормозу.

С блоком управления разобрались. Что делать с дверьми? Центрального замка у нас нет, т.е. подключаться не к чему. В таком случае есть два варианта. Оставляем все как есть либо ставим дополнительные активаторы замка на двери.

Программирование брелоков

При успешном выполненном подключении переходим к программированию брелоков сигнализации. Подробное описание, как это делается, точно есть в инструкции. Главное, не забудьте перейти в сервисный режим. И соблюдайте тайминг. Если перерыв в работе с брелоками составит более 5 секунд, сигнализация выйдет из режима настройки.

Для проверки исправности работы противоугонной системы возвращаем аккумулятор в изначальное состояние. При переключении сигнализация сработает автоматически и прозвучит сирена. Проверьте работу брелоков. Если что-то срабатывает некорректно – проверяем провода и правильность их соединения. Не стоит пользоваться неправильно подключенной сигнализацией. В лучшем случае она будет работать неполноценно, в худшем — загубит всю электрику автомобиля.

Руководство по установке системы автомобильной безопасности

от Crutchfield’s

Я принадлежу к культуре прекрасного зрения и звука, и мне нравится распространять информацию.

Я с детства возился с электроникой, начиная с разборки и сборки телевизоров и радиоприемников. Я всегда снова собирал их вместе и работал. Подростком я прошел курсы радио и электроники и стал радиолюбителем. Я работал в школьной постановочной бригаде, управляя звуком, светом и кинопроектором. После колледжа я присоединился к рок-н-ролльной группе в качестве звукорежиссера и научился таскать с собой и управлять оборудованием, благодаря которому музыка звучит хорошо и громко.

Работая в музыкальном магазине в Остине, штат Техас, я несколько лет занимался производством, установкой, ремонтом и эксплуатацией звуковых систем. Нашими клиентами были студии звукозаписи, ночные клубы и гастролирующие группы. В конце концов я вернулся в Шарлоттсвилль, штат Вирджиния, и открыл небольшую студию звукозаписи. В 2006 году я, наконец, пришел в себя и устроился на эту работу в Crutchfield. На самом деле они платят мне за то, чтобы я болтал, разглагольствовал и объяснял, что мне нравится в музыке, электронике и хорошем звуке.

Учитывая мой опыт, меня заставили писать о некоторых из самых сложных электронных продуктов, которые продает Кратчфилд: автомобильные усилители, процессоры цифровых сигналов, электропроводка, профессиональные звуковые микшеры и акустические системы.

Подробнее о Buck

• Начал работу в компании Crutchfield в 2006 г.
• Прошел тщательное обучение внутренних консультантов, изучив тонкости различных продуктов
• Разработал и организовал электрические схемы сабвуферов Crutchfield
• Получает актуальную информацию, посещая обучающие семинары для поставщиков по новым продуктам
• Получение сертификата MECP (сертифицированный профессионал в области мобильной электроники)
• Автор десятков статей о Crutchfield и сотен презентаций продуктов, в основном посвященных автомобильным аудиоусилителям и профессиональному аудиооборудованию
• Отвечает на многие вопросы клиентов, размещенные в комментариях к его статьям
• Звукорежиссер на пенсии с многолетним опытом создания хорошего звука для других людей
• С 1999 по 2018 год также работал оператором видеокамеры на футбольных и баскетбольных матчах Университета Вирджинии

Еще работы Бака Померанца

Как подобрать сабвуферы и усилители

Что делает звуковой процессор?

Лучшие многоканальные автомобильные усилители 2023 года

Для бесперебойной установки — подготовьте

Возможно, вам не терпится установить систему безопасности на свой автомобиль. Замечательно. И вы сэкономите много денег, установив его самостоятельно. Это умно. Но, пожалуйста, не закручивайте первый винт, пока не наметите полный пошаговый план атаки. «Готовься, стреляй, целься» — это не способ установки системы безопасности.

Вам не обязательно делать все за один день. Разбейте работу на небольшие кусочки. Прежде чем двигаться дальше, убедитесь, что каждый сегмент системы работает должным образом. Например:

• Шаг 1 — Найдите место для установки «мозга» (модуля управления) и сирены. Подсоедините сирену, светодиодный индикатор и переключатель камердинера к мозгу, уделив особое внимание прокладке и подключению проводов безопасным и надежным способом. Подключите питание и заземление к мозгу. Тест.
• Шаг 2 — Разместите датчики в предусмотренных для них местах установки и подключите их к мозгу. Проверьте зону охвата датчиков и внесите окончательные корректировки, прежде чем закрепить их.
• Шаг 3 — Привяжите к своим дверным триггерам и цепи дверного замка электропривод для входа без ключа. Привяжите к цепям плафона и стояночного света. Протестируйте эти функции. Когда все работает правильно, закрепите мозг на монтажной поверхности.

Если у вас есть время сделать все это за один день, прекрасно. Но не торопитесь. И не садитесь за руль, пока не зафиксируете ослабленную проводку. Не забудьте отсоединить отрицательный кабель аккумулятора перед тем, как приступить к монтажу и подключению компонентов системы. Это убережет вас от разряда аккумулятора или короткого замыкания любого из ваших компонентов.

Во время проверки работы проводов или переключателей кабель аккумулятора должен быть подключен. Но не забудьте отцепить его перед соединением проводов. Обратитесь к руководству по эксплуатации вашего автомобиля, чтобы узнать, существуют ли какие-либо специальные процедуры, которым необходимо следовать при отсоединении кабелей аккумуляторной батареи.

Необходимые инструменты (в зависимости от автомобиля)

Прежде чем начать, убедитесь, что у вас есть необходимые инструменты

У вас, вероятно, уже есть самое необходимое: отвертки, гаечные ключи и электрическая дрель. В дополнение к этим основным инструментам у вас должно быть следующее:

• Инструмент для снятия панели, чтобы получить доступ к приборной панели и другим местам, к которым вам нужно получить доступ.
• Кусачки/инструмент для зачистки проводов. Для многих автомобилей вставные соединительные жгуты упрощают подключение системы безопасности. Но даже если вы используете жгут проводов, вам все равно может понадобиться соединить несколько проводов вместе.
• Для надежного соединения проводов вам понадобится паяльник и/или обжимной инструмент.
• Используйте термоусадочную трубку или изоленту для защиты соединений.
• Схема подключения с указанием цветов и функций проводов датчика может пригодиться и обычно может быть найдена с помощью поиска в Интернете. Если ни один не может быть найден, вам придется проверить функцию каждого провода с помощью измерителя при активации датчика.
• Используйте мультиметр (вольтметр), чтобы проверить работу автомобильных проводов, в которые вы вставляете провода, или определить, какие типы переключателей есть в вашем автомобиле. Вам необходимо проверить провод, потому что производители автомобилей иногда используют провода другого цвета, чем те, которые указаны в их таблицах цветов проводов.
• НЕ ИСПОЛЬЗУЙТЕ ПРОВЕРОЧНУЮ ЛАМПУ вместо мультиметра. Контрольные лампы потребляют слишком много тока и могут повредить чувствительные цепи вашего автомобиля.

Модули интерфейса автомобиля

Сегодня многие автомобили оснащены системой безопасности иммобилайзера, которая не позволяет разблокировать или запустить автомобиль без предварительного обнаружения наличия чипа, встроенного в ключ или брелок. Если у вас есть такой автомобиль, вам, вероятно, понадобится предварительно запрограммированный модуль интерфейса автомобиля (например, Fortin EVO-ALL), который сообщает вашему автомобилю через его компьютерную шину данных, что система безопасности послепродажного обслуживания может разблокировать двери без этого чипа. Каждый интерфейсный модуль поставляется предварительно запрограммированным для вашего конкретного автомобиля, поэтому вам нужно будет точно идентифицировать свой автомобиль при заказе.

Кроме того, интерфейсный модуль значительно упростит проводку системы безопасности, так как многие датчики и исполнительные механизмы автомобиля доступны через шину данных, поэтому прокладка проводов вокруг автомобиля к каждому отдельному датчику становится ненужной. Для многих автомобилей доступен Т-образный жгут — единый жгут, который подключается между вашим автомобилем и интерфейсным модулем. Тогда, как правило, требуется только один жгут «данные-к-данным», чтобы подключить этот модуль к мозговому модулю вашей системы безопасности.

Небольшой сигнализатор «мозг» должен быть установлен где-то ближе к центру автомобиля и вне поля зрения. Под сиденьем, под приборной панелью рядом с рулевой колонкой или даже под центральной консолью — хорошие места.

Установка мозга сигнализации

Некоторые места для рассмотрения:

Под приборной панелью рядом с рулевой колонкой вероятное место.

Плюсы:

• Он находится рядом со многими проводами, к которым вы, возможно, захотите подключиться.
• Это высоко, так что вы должны иметь хороший радиус действия с помощью пульта дистанционного управления.
• Удобный доступ, что упрощает установку и обслуживание.

Минусы:

• Опытный вор, вероятно, сначала заглянет туда и сможет заглушить систему, выдергивая провода из мозга. Если вас это беспокоит, поищите менее заметное место за приборной панелью (за перчаточным ящиком или за кик-панелью).

Под передним сиденьем — еще одно подходящее место.

Плюсы:

• После снятия сиденья становится очень удобно работать. Большинство сидений удерживаются на месте болтом в каждом углу.
• Это достаточно доступно, но не слишком очевидно для вора.
• Изолирован от электрических помех.

Минусы:

Если вам нужен дополнительный провод для удлинения проводов от мозга к переключателям, датчикам или источнику питания, возьмите штекер мозга с собой в хозяйственный магазин. Купите многожильный провод, который соответствует или превышает калибр (толщину) проводов, которые вам нужно удлинить. Датчики калибра 18 или больше должны работать нормально. Для силовых проводов обычно требуется калибр 16 или больше.

Если вы поместите мозг под сиденье, не накрывайте его ковром, потому что внутри мозга может накопиться слишком много тепла. Если у вас стереоусилитель под сиденьем, не кладите мозги рядом. Электромагнитное излучение от усилителя могло мешать работе мозга.

Мозг сигнализации, установленный за панелью центральной консоли

Куда бы вы ни решили поставить мозг, не забудьте проверить, что находится за монтажной поверхностью, чтобы ваш винт случайно не задел топливопроводы или какую-либо проводку. Ваш сигнальный мозг имеет встроенный антенный провод в виде косички. Важно, чтобы провод был направлен прямо от мозга (соломинка для питья действует как хорошее подкрепление) или под прямым углом к ​​мозгу. Не обрезайте и не заземляйте этот провод.

Установка сирены

Установите сирену под капотом, высоко в моторном отсеке, желательно на расстоянии не менее 18 дюймов от источников тепла, таких как выхлопные коллекторы, радиаторы и радиаторы отопителей. Направьте его параллельно земле или в сторону земли. Никогда не устанавливайте его рупором вверх — в рупор может скапливаться вода, что приведет к неисправности сирены.

Установите сирену в моторном отсеке и проложите провод обратно через брандмауэр

В некоторых автомобилях сирену можно установить на внутренней панели крыла. Если у вас есть выбор, выберите место, до которого вору труднее всего добраться. Также проложите провода сирены в недоступном для вора месте.

Если вы крепите сирену к металлической поверхности, используйте винты для листового металла. Не используйте шурупы для гипсокартона. Если вы крепите сирену к пластиковому внутреннему крылу, используйте гайки и болты для ее крепления. Определите, что находится за монтажной поверхностью, чтобы ваши винты случайно не проткнули топливопроводы, тормозные магистрали, вакуумные магистрали, кабели управления или жгуты проводов.

Установка мигающего светодиода

Ваша система безопасности оснащена небольшим мигающим светом, называемым светодиодом (Light Emitting Diode), который крепится на приборной панели или центральной консоли. Его цель — предупредить потенциальных воров о том, что система безопасности автомобиля включена и готова завопить, если они попытаются проникнуть внутрь.

Установите светодиод в месте, хорошо просматриваемом с обеих сторон автомобиля. Перед сверлением проверьте требования к размеру отверстия. Осмотрите область за монтажной поверхностью, чтобы убедиться, что имеется достаточный зазор и путь для провода.

Яркий мигающий светодиод отпугнет потенциальных воров

Датчики

Разместите датчики внутри автомобиля, а не в моторном отсеке или в любом другом месте, где они могут намокнуть. Надежно прикрепите датчики удара к металлической поверхности с помощью винтов. Попробуйте воспользоваться существующим винтом в вашем автомобиле. Если вы не можете найти хороший, вам придется поставить свой собственный винт. В качестве альтернативы вы можете привязать датчик удара с помощью нейлоновых стяжек. Не используйте липучки или скотч.

Датчик удара следует устанавливать относительно близко к центру автомобиля (хорошо под приборной панелью), чтобы он одинаково хорошо обнаруживал удары как спереди, так и сзади. Когда вы настраиваете чувствительность датчика удара, применяйте удар со всех сторон автомобиля. Имейте в виду, что чрезвычайно чувствительная настройка приводит к наибольшему количеству ложных срабатываний. Это верно для любого датчика.

Расположите датчик движения внизу, ближе к центру автомобиля. Не устанавливайте датчик движения, пока тщательно не протестируете его зону покрытия. Возможно, вам придется попробовать несколько разных мест, прежде чем вы найдете то, которое даст вам наилучшие результаты.

Штыревые выключатели

Штыревые (плунжерные) выключатели представляют собой датчики, которые включают сирену при открытии двери, капота или багажника. В большинстве случаев вы можете привязаться к штырьковым выключателям, которые уже есть в вашем автомобиле. Ищите выключатели, которые включают купольный свет, когда вы открываете двери. Нажмите на провода, идущие от выключателей. Обычно их можно найти за кик-панелями.

Некоторые автомобили также имеют штыревые выключатели для багажника и капота. Как правило, самое простое место для подключения к штыревым выключателям — это плафон освещения на уровне пола или провод штыревого выключателя за кик-панелью. Контактные переключатели могут иметь отрицательный (-) триггер или положительный (+) триггер. Если у вас есть электрическая схема, она покажет вам, какой тип используется в вашем автомобиле.

Если у вас нет руководства по проводке для вашего автомобиля, вот способ проверить переключатели:

Когда ваш мультиметр настроен на измерение напряжения постоянного тока, подключите черный щуп к земле, а красный щуп к проводу, который, по вашему мнению, провод контактного переключателя. Отрицательный триггерный переключатель показывает 0 вольт, когда дверь открыта, и 12 вольт, когда дверь закрыта. Положительный переключатель показывает 12 вольт, когда дверь открыта, и 0 вольт, когда дверь закрыта.

Если в вашем автомобиле нет штыревых выключателей, вы можете добавить те, которые поставляются с вашей системой безопасности (они также продаются отдельно). Некоторые производители автомобилей используют ртутные выключатели вместо штыревых выключателей для освещения капота/багажника. Их чрезвычайно сложно подключить, поэтому вы, вероятно, захотите установить штыревые переключатели.

При установке штыревых переключателей имейте в виду, что им требуется зазор около 1/4 дюйма над монтажной поверхностью при закрытых дверях, капоте или багажнике.

Подключение мозга к проводке габаритных огней

Стояночные огни вашего автомобиля подключаются либо по одной цепи, либо по параллельной схеме.Большинство европейских автомобилей используют параллельную цепь.Большинство американских автомобилей используют одиночную цепь. Если в вашем автомобиле используется параллельная цепь, вам придется подключить обе стороны к выходному проводу габаритных огней головного мозга, используя реле двойного замыкания. 0003

Если вы предпочитаете располагать провод под приборной панелью, а не возле выключателя габаритных огней, убедитесь, что вы не используете провод, подключенный к цепи диммера. Проверьте провод с помощью мультиметра и посмотрите, падает ли напряжение, когда вы приглушаете свет на приборной панели. Поскольку большинство приборных фар подключаются к цепям габаритных огней, вы можете ожидать, что приборные панели вашего автомобиля будут мигать вместе с габаритными огнями.

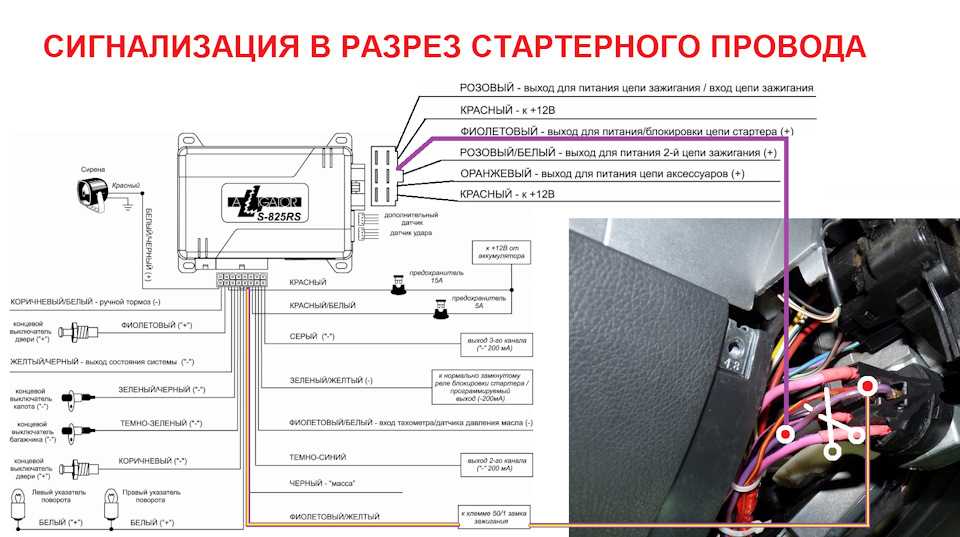

Чтобы подключить функцию отключения стартера, вам нужно подключиться к вашей системе зажигания. Некоторые автомобили позволяют вам сделать это, подключившись к центральному релейному блоку, но другие требуют, чтобы вы подключились к проводу.

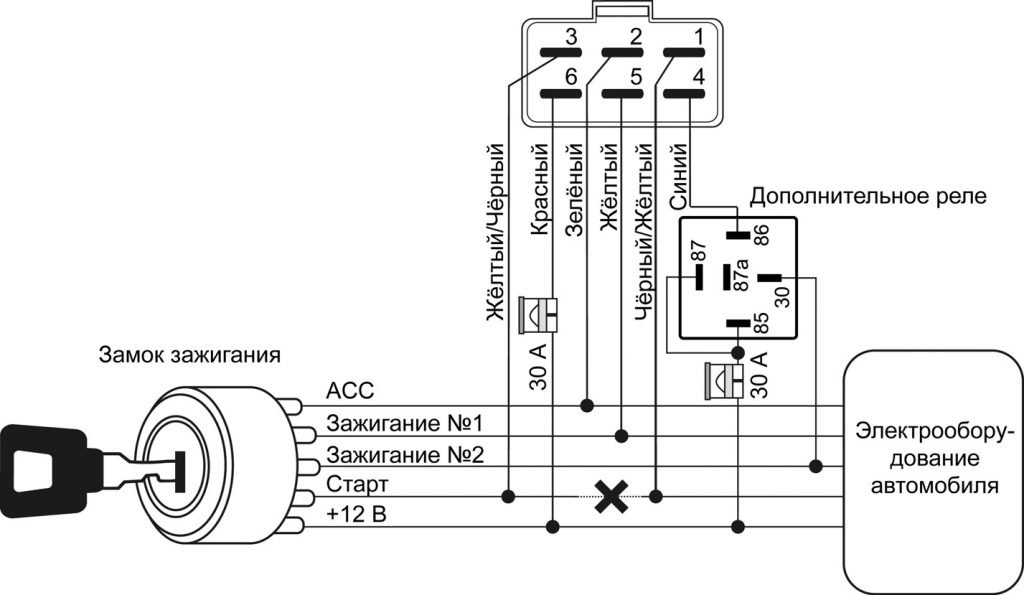

Блокировка/прерывание стартера

Прерывание стартера — это реле, встроенное в большинство предлагаемых нами систем, которое подключается между выключателем зажигания и соленоидом стартера. Основной источник питания соленоида стартера потребляет огромное количество тока, поэтому провод питания соленоида, идущий к стартеру, не может быть вставлен в него. Провод, к которому вы привязываетесь, — это небольшой провод, идущий к соленоиду стартера, который сообщает соленоиду подачу питания, когда вы поворачиваете ключ в положение «старт».

Чтобы убедиться, что вы нашли правильный провод, проверьте провода на рулевой колонке, чтобы найти тот, который показывает 12 вольт только при вращении стартера (не при работающем двигателе). Следуя инструкциям, прилагаемым к сигнализации, вставьте провод блокировки стартера (или внешнее реле) в этот провод.

Правильно сращенный провод блокировки стартера

Выключатель Valet

Выключатель Valet позволяет вам отключить систему, когда вы покидаете автомобиль для обслуживания или парковки. Это означает, что вам не придется никому отдавать свой пульт дистанционного управления. Переключатель Valet также используется для программирования системы сигнализации. Переключатель камердинера обычно представляет собой простой переключатель или кнопку, которая подключается к проводу, идущему от мозга. Установите переключатель вне поля зрения, чтобы он не был очевиден для вора.

Для большинства сигнализаций требуется, чтобы служебный переключатель активировался только при снятой с охраны сигнализации и включенном ключе. Несоблюдение процедуры, описанной в руководстве пользователя, может привести к неисправности.

Прокладка и заделка проводов

Каждый раз, когда вы подключаетесь к электрической системе автомобиля, поддержание надежности электрической системы автомобиля является большим приоритетом. Вот несколько советов:

• Заключите проводку в защитный каркас.
• Припаивайте или обжимайте каждое соединение, никогда не используйте проволочные гайки или просто скручивайте и заклеивайте лентой.
• Используйте термоусадочную трубку для защиты соединений. Если вы не можете использовать термоусадочную трубку, заклейте место соединения и закрепите ленту нейлоновой стяжкой, чтобы лента оставалась на месте.
• Используйте втулки при прокладке проводов через только что просверленные отверстия.
• Держите провода вдали от источников тепла.
• Убедитесь, что провода не трутся об острые металлические края.
• Используйте многожильный медный провод подходящего размера с качественной изоляцией.
• Закрепите провода нейлоновыми стяжками, чтобы они не упали на педали и не защемились другими движущимися частями. Стяжки также несут вес провода, и это гарантирует, что вибрации не будут слишком сильно нагружать клеммы.
• При подключении основного провода питания к аккумулятору установите держатель предохранителя на расстоянии нескольких дюймов от аккумулятора. Используйте кольцевую клемму хорошего качества, чтобы прикрепить провод к клемме аккумулятора.
• Используйте звездообразную шайбу при подключении проводов к заземлению шасси и соскребите краску или грязь, которые могут помешать хорошему соединению с оголенным металлом. Если возможно, подсоедините заземляющие провода под существующей гайкой и болтом. Если гайка и болт недоступны, используйте крепежный винт №10 со стопорной шайбой.
• Пропустите провода через брандмауэр, используя заводское отверстие, если это возможно. Посмотрите на трос открывания капота, чтобы увидеть, можно ли провести рядом с ним провода. В некоторых автомобилях спусковой тросик прокладывается между внутренней частью крыла и крылом. В этом случае необходимо снять внутреннее крыло (пластиковый кожух над шиной). Если вы решите просверлить собственное отверстие в брандмауэре, убедитесь, что с другой стороны вашего отверстия нет препятствий, и не забудьте использовать термостойкую втулку или втулку брандмауэра.

Наконечники для пайки

• Снимите пластиковую изоляцию примерно на 1/2 дюйма с каждого провода.
• Наденьте кусок термоусадочной трубки на один провод.
• Расположите два провода параллельно, но в противоположных направлениях.
• Оберните оголенные провода друг вокруг друга. Убедитесь, что соединение гладкое, без торчащих жил, которые могут торчать через термоусадочную трубку. припаяйте непосредственно к нему, что очистит наконечник утюга (канифоль в припое с «канифольным сердечником» является очищающим средством) и облегчит процесс пайки. 0016
• Нагрейте провод, пока он не станет достаточно горячим, чтобы расплавить припой.
• Прикоснитесь припоем к проводу и дайте ему расплавиться, пока он не покроет все соединение тонким слоем припоя, затем удалите паяльник.
• Дайте припою остыть в течение примерно 10 секунд, пока он не станет прохладным на ощупь. Не дуйте на него — это может привести к кристаллизации припоя с образованием «холодной пайки», которая может выйти из строя. Держите провода неподвижно, пока припой не остынет.
• Наконец, наденьте термоусадочную трубку на соединение и нагрейте ее. Тепловая пушка лучше всего подходит для нагрева трубок, но если вы будете осторожны, вы также можете получить удовлетворительные результаты, используя спичку или зажигалку.

Наконечники для обжима

• Всегда располагайте шов обжимного соединителя напротив закругленной стороны обжимного инструмента. Дайте зубу инструмента вдавить твердую сторону соединителя напротив шва.
• Проверьте обжимное соединение, осторожно потянув за оба провода. Правильное соединение не разорвется.

Альтернативные соединения

Если у вас нет паяльника или обжимного инструмента, вы все равно можете выполнить надежное и надежное соединение проводки с помощью комплекта разъемов Posi-Products. Вы зачищаете концы проводов, вставляете их в разъем и стягиваете вручную. Вы получаете прочное электрическое соединение с низким сопротивлением, а также можете повторно использовать разъемы.

Наконечники мультиметра

• Отрицательный (черный) провод мультиметра соединяется, касается или зажимается непосредственно на массу шасси автомобиля. (Заземлением шасси является любая металлическая часть автомобиля, которая физически совпадает с точкой автомобиля, к которой подключается отрицательный кабель аккумуляторной батареи.)
• Подсоедините положительный (красный) провод мультиметра к проверяемой части цепи.
• Если вы проткнете дырку в изоляции при щупывании провода наконечником мультиметра, заклейте дырку изолентой.

Тестирование системы

Если в вашем автомобиле есть плафон с таймером, который подключен к мгновенному триггеру или входу датчика, перед тестированием системы убедитесь, что плафон погас. Некоторые сигналы тревоги должны быть запрограммированы на задержку до тех пор, пока не погаснет свет.

При проверке входа через двери убедитесь, что вы проверяете все двери. Некоторые производители транспортных средств используют провод, чувствительный к ключу, на выключателе плафона со стороны водителя (это провод, из-за которого ваш автомобиль издает звуковой сигнал, когда вы оставляете ключ в замке зажигания). Если вы подключили провод сигнализации входа в дверь к этому проводу датчика ключа, ваша сигнализация будет звучать только при открытии двери водителя. Проверяйте каждую дверь по одной, чтобы убедиться, что каждая дверь вызывает срабатывание сигнализации.

Ложные срабатывания обычно являются результатом слишком чувствительных настроек датчиков. Если вы испытываете много ложных срабатываний, немного уменьшите чувствительность.

Как установить автосигнализацию

Задайте вопрос, получите ответ как можно скорее!

☰

×

ЗАПРОСИТЬ ЦЕНУ

Если вы только что купили подержанный автомобиль без сигнализации или просто решили сделать выбор в пользу дополнительной безопасности, установка системы сигнализации в вашем автомобиле никогда не будет плохой идеей. Есть ряд практических преимуществ, и в некоторых областях добавление системы сигнализации может снизить стоимость страхования автомобиля.

Автомобильная сигнализация — это фантастическая защита от угона автомобиля, и существует ряд доступных сигнализаций, которые каждый может просто установить в свой автомобиль. Хотя этот процесс не так прост, как замена масла, установка на удивление проста, если внимательно следить за следующими указаниями, дважды проверяя по ходу дела.

Часть 1 из 4: Выбор сигнализационной системы послепродажного обслуживания

Автомобильные сигнальные системы бывают различной степени сложности. Базовые системы могут определить, открыта ли дверь или взломан ли автоматический замок. Сложные системы имеют пульты дистанционного управления, которые могут предупредить вас, когда в вашу машину вмешиваются, и могут определить, когда машина ударилась. Попробуйте найти сигнализацию, предназначенную для вашего автомобиля, чтобы облегчить процесс установки.

Шаг 1: Найдите заводскую сигнализацию . Проверьте, есть ли заводская сигнализация для вашей конкретной модели автомобиля. Большинство производителей предлагают сигнализацию в качестве опции, а в некоторых случаях установка заводского устройства может быть невероятно простой. Дилеру может потребоваться некоторое перепрограммирование компьютера на некоторых устройствах, чтобы включить его.

• Совет : Обычно вы можете получить брелок с «тревожной» кнопкой от производителя, который соответствует штатному ключу автомобиля.

Шаг 2: Решите, что вам нужно от системы сигнализации . Важно, чтобы у вас было представление о том, что вы хотите от вашей системы охранной сигнализации, и поиск на основе этих предпочтений. Если вам просто нужна простая система, вы можете настроить ее с небольшими затратами. Если вам нужен пульт дистанционного управления, который предупредит вас о срабатывании сигнализации и возможность удаленно запускать или останавливать двигатель, то вы можете потратить гораздо больше на продвинутую систему.

• Примечание : Ваш ценовой диапазон будет решающим фактором, поэтому взвесьте все за и против установки системы сигнализации, прежде чем принимать решение о требуемом уровне безопасности. Очень сложные системы сигнализации могут потребовать профессиональной установки.

Шаг 3: Прочтите руководство . После того, как вы выбрали систему сигнализации, вам необходимо прочитать руководство по системе сигнализации и все соответствующие разделы руководства по эксплуатации автомобиля.

Прежде чем погрузиться в проект, важно спланировать всю установку. Сигнал тревоги, который не работает должным образом, не очень полезен и потенциально чрезвычайно раздражает. Перед началом установки отключите аккумулятор. Помните о любой проводке подушки безопасности, обычно заключенной в желтые крышки и разъемы. Не подключайте провода к какой-либо цепи подушки безопасности.

Часть 2 из 4: Установка сирены

Необходимые материалы

Шаг 1: Место установки . Найдите металлическую поверхность, на которую можно установить сирену, ведущую к системе сигнализации. Сирена — это часть, которая на самом деле издает звук высокого тона, поэтому она должна быть в моторном отсеке и ей не должны мешать. Старайтесь держать сирену на расстоянии 18 дюймов от горячих компонентов двигателя, таких как выпускной коллектор или турбонагнетатель, направив сирену вниз, чтобы предотвратить попадание воды в деталь.

Шаг 2: Найдите отверстие для проводов . Провод должен проходить через брандмауэр, отделяющий двигатель от салона автомобиля. Это означает либо найти уже существующее отверстие, через которое уже проходят провода, и использовать это пространство, либо просверлить отверстие в пластиковой или резиновой части брандмауэра. Это отверстие также позволит линии питания пройти от аккумулятора к «мозгу» системы сигнализации, питая ее. В эту линию рекомендуется подключить предохранитель.

• Предупреждение : Не сверлите металл брандмауэра, если в этом нет крайней необходимости. Вы рискуете повредить важные компоненты и вызвать преждевременную коррозию.

Часть 3 из 4: Подключите сигнализацию к машине

Шаг 1: Найдите место подключения компьютера сигнализации . Используя руководство, прилагаемое к сигнализации, определите, где будет находиться «мозг» системы.

Большинство из них необходимо подключить к ЭБУ автомобиля, чтобы считывать сигналы, относящиеся к датчикам в дверях и окнах. У некоторых сигнализаций есть собственные автономные компьютерные блоки, которые устанавливаются в моторном отсеке рядом с сиреной, но большинство из них подключены к компьютеру автомобиля и спрятаны внутри приборной панели.

• Примечание : Общие места включают под приборной панелью со стороны водителя и за перчаточным ящиком.

Шаг 2: Установите дополнительные датчики . Если сигнализация поставлялась с какими-то дополнительными датчиками, например датчиком удара, то теперь их можно установить там, где предлагает производитель.

Шаг 3: Планируйте место для светодиодных фонарей . Большинство систем сигнализации оснащены каким-либо индикатором, сообщающим водителю, когда система активна. Обычно этот индикатор представляет собой небольшой светодиодный индикатор, который устанавливается где-то на приборной панели, поэтому спланируйте, где светодиод будет лучше всего вписываться.

Шаг 4: Установите светодиодные фонари . После того, как вы определили подходящее место, просверлите небольшое отверстие и закрепите светильник на месте, подключив его к остальной части системы.

Часть 4 из 4: Подключите аккумулятор и проверьте сигнализацию

Шаг 1: Проверьте питание . Подсоедините линию питания к аккумулятору и дайте системе охранной сигнализации включиться. Система должна включаться при включении автомобиля.

• Предупреждение : На этом этапе некоторым системам может потребоваться дополнительная калибровка, поэтому перед продолжением обязательно ознакомьтесь с руководством, прилагаемым к системе.

Шаг 2: Проверьте систему . Подготовьте свою систему, а затем проверьте ее, чтобы убедиться, что она работает правильно. Если ваша система поставляется с пультом дистанционного управления «тревожная кнопка», проверьте его с помощью него, но в вашей системе нет пульта дистанционного управления, попробуйте толкнуть дверь, когда сигнализация активирована.

Этап 3: Свяжите свободные провода . Если система работает правильно, вы можете использовать изоляционную ленту, стяжки и/или термоусадочную пленку, чтобы связать свободные провода вместе и защитить соединения.

Шаг 4: Закрепите провода . Поскольку провода теперь связаны вместе, закрепите мозг и провода где-нибудь внутри приборной панели. Это предотвратит столкновение с устройством, которое может привести к ненужному срабатыванию сигнализации, вызывая нежелательные страдания и беспокойство.

После того, как система будет защищена, вероятность того, что ваш автомобиль будет украден, снижается благодаря принятым вами мерам. Установка автосигнализации — это безболезненный способ обеспечить защиту вашего автомобиля от преступников, подарить вам спокойствие и комфорт, которые дает уверенность в том, что ваш автомобиль в безопасности. Автосигнализация может показаться пугающей, особенно для новичка, но вы не должны позволять этому мешать вам установить сигнализацию и защитить себя и свой автомобиль.

защита от кражи

Безопасность

Заявления, приведенные выше, предназначены только для информационных целей и требуют независимой проверки. Пожалуйста, смотрите наш Условия использования для более подробной информации

Отличные оценки авторемонта.

4.2 Средняя оценка

Часы работы

7:00–21:00

7 дней в неделю

Номер телефона

1 (855) 347-2779

Часы работы телефона

с понедельника по пятницу / с 6:00 до 17:00 по тихоокеанскому стандартному времени

Сб — Вс / 7:00 — 16:00 по тихоокеанскому стандартному времени

Адрес

Мы приедем к вам без дополнительной оплаты

Гарантия

Гарантия 12 месяцев/12 000 миль

Наши сертифицированные выездные механики выполняют более 600 услуг, включая диагностику, тормоза, замену масла, плановые ТО, и приедут к вам со всеми необходимыми запчастями и инструментами.

Получите честное и прозрачное предложение прямо перед бронированием.

Механик со стажем?

Зарабатывайте до

$70/час

Подать заявку

Нужна помощь с вашим автомобилем?

Наши сертифицированные мобильные механики выезжают на дом в более чем 2000 городов США. Быстрые, бесплатные онлайн-расценки на ремонт вашего автомобиля.

ПОЛУЧИТЬ ЦЕНУ

ПОЛУЧИТЬ ЦЕНУ

Статьи по Теме

Лучшие автомобильные новости и истории: 27 июля-3 августа

Каждую неделю мы собираем лучшие анонсы и события из мира автомобилей. Вот темы, которые нельзя пропустить с 27 июля по 3 августа. Список самых угнанных автомобилей Выпущено самых угнанных автомобилей…

Главные автомобильные новости и истории: 13–19 августа

Главные автомобильные новости этой недели: беспилотный Ford, взлом системы безопасности Volkswagen, элегантный концепт Mercedes-Maybach, обратный отсчет зеленого света Audi и многое другое.

Как предотвратить кражу каталитического нейтрализатора

Каталитические нейтрализаторы легко доступны для воров, желающих получить прибыль от драгоценных металлов внутри.

Похожие вопросы

Как работает иммобилайзер?

Существует дополнительная функция безопасности, которая распознает ваш ключ. Это означает, что если зажигание повернуто в положение ON или ACC, а правильный ключ отсутствует, автомобиль не заведется. Это предотвращает…

Индикаторы безопасности горят после того, как 6 недель назад я только что изготовил новые ключи

Привет, спасибо, что написали. Похоже, у вас проблемы с модулем кражи. Также возможно, что у вас могут быть какие-то проблемы с проводкой, связанные с вашей системой безопасности. Я бы порекомендовал вам…

У меня горят фары, но я не могу завести машину. Он отключился, когда я слушал радио без заведенной машины.

Comments |0|
