Что такое большой и малый круг системы охлаждения двигателя?
Система охлаждения практически всех двигателей автомобилей ВАЗ имеет большой и малый круг.
На примере системы охлаждения карбюраторного двигателя 21083 (1,5 л) автомобилей ВАЗ 21083, 21093, 21099 попробуем разобраться что в них входит, для чего они нужны и как работают. Эта информация будет полезна при самостоятельной диагностике таких ее неисправностей как: двигатель не прогревается, двигатель перегревается, двигатель слишком долго прогревается, не включается вентилятор радиатора и, наоборот, не выключается вентилятор радиатора. И ряда других, связанных с работой системы охлаждения (не греет печка, печка гонит только горячий воздух и пр.).
Работа малого круга системы охлаждения двигателя.
На холодном, только что запущенном двигателе, когда охлаждающая жидкость (ОЖ) холодная и ее температура ниже 87º, перепускной клапан термостата открыт, а основной закрыт и охлаждающая жидкость циркулирует строго по малому кругу системы охлаждения.

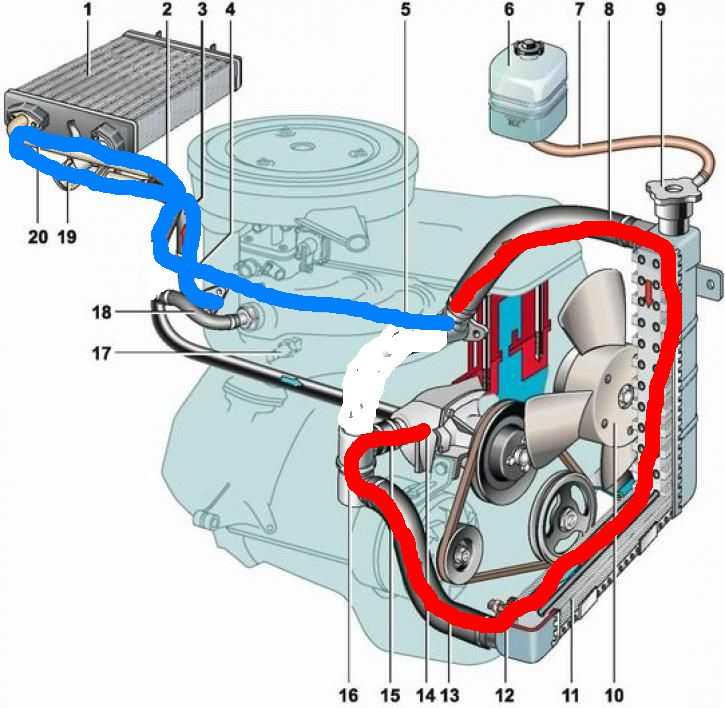

Малый круг включает в себя следующие элементы: блок цилиндров, головка блока, радиатор отопителя (печки) салона, блок подогрева карбюратора, корпус (верхняя часть) термостата. Что способствует их интенсивному прогреву и быстрому выводу двигателя на рабочую температуру. А так же быстрый нагрев позволяет печке практически сразу задуть теплым воздухом и сэкономить немного топлива.
Включение в работу большого круга системы охлаждения.
По мере прогрева двигателя автомобиля, при температуре около 87º основной клапан термостата начинает открываться так как термоэлемент внутри клапана расширяется, а перепускной зарываться. Охлаждающая жидкость начинает поступать в нижнюю часть термостата и далее в радиатор . Это вступает в работу большой круг системы охлаждения. В нем к перечисленным элементам малого круга добавляется нижняя часть термостата и радиатор с патрубками. Некоторое время ОЖ циркулирует как по малому так и по большому кругам.
Совместная работа малого и большого круга системы охлаждения.
При температуре 102º перепускной клапан термостата полностью закрыт, а основной полностью открыт (ход клапана 8 мм). Охлаждающая жидкость циркулирует по всем элементам системы охлаждения включая радиатор, который необходим для интенсивного охлаждения ОЖ при движении автомобиля. Расширяющаяся ОЖ выбрасывается в расширительный бачок, ее уровень приближается и иногда даже переваливает за метку MAX.
Таким образом мы выяснили, что малый и большой круг системы охлаждения двигателя это всего лишь урезанный и полный набор ее элементов по которым движется охлаждающая жидкость. И такое разделение на два круга необходимо, для максимально быстрого прогрева двигателя и поддержания оптимального температурного режима когда он прогрет.
Примечания и дополнения
— Как самостоятельно проверить правильность работы системы охлаждения на малом и большом кругах?
При прогреве двигателя циркуляция идет по малому кругу. Прогревается: блок цилиндров, головка блока, блок подогрева карбюратора, печка, верхняя часть термостата.
Рукой проверяем нагрев термостата: его верхняя часть должна быть теплой, а спустя несколько минут становиться горячей. Нижняя часть термостата остается холодной. Помимо этого нижний шланг к радиатору будет также холодный, а верхний немного нагрет.
Спустя некоторое время нижняя часть термостата и нижний шланг радиатора резко становятся горячими – это открывается основной клапан термостата. Циркуляция пошла через радиатор (большой круг).
Если все так, термостат исправен. А если он постоянно теплый (и низ и верх) или постоянно горячая верхняя часть, а нижняя ни как не теплеет, то все — термостат вышел из строя.
Еще статьи по системе охлаждения двигателя 21083 автомобилей ВАЗ 21083, 21093, 21099
— Признаки неисправности термостата системы охлаждения двигателя
— Признаки (симптомы) неисправности пробки расширительного бачка
— Ржавый антифриз (тосол) в расширительном бачке, почему?
— Постоянно работает вентилятор радиатора на карбюраторной ВАЗ 21093
— Как удалить воздушную пробку из системы охлаждения двигателя на автомобилях ВАЗ 2108, 2109, 21099
— Сколько литров система охлаждения двигателей автомобилей ВАЗ
Подписывайтесь на нас!
Устройство автомобиля: система охлаждения
Для поддержания оптимальной температуры двигателя необходима система охлаждения.
Средняя температура двигателя 800 — 900оС, при активной работе достигает 2000оС. Но периодически необходимо отводить тепло от двигателя. Если этого не делать, двигатель может перегреться.
Но система охлаждения не только охлаждает двигатель, но и участвует в его подогреве, когда тот холодный.
В большинстве автомобилей установлена жидкостная система охлаждения закрытого типа с принудительной циркуляцией жидкости и расширительным бачком (рисунок 7.1). Рис. 7.1. Схема системы охлаждения двигателя а) малый круг циркуляции б) большой круг циркуляции 1 — радиатор; 2 — патрубок для циркуляции охлаждающей жидкости; 3 — расширительный бачок; 4 — термостат; 5 — водяной насос; 6 — рубашка охлаждения блока цилиндров; 7 — рубашка охлаждения головки блока; 8 — радиатор отопителя с электровентилятором; 9 — кран радиатора отопителя; 10 — пробка для слива охлаждающей жидкости из блока; 11 — пробка для слива охлаждающей жидкости из радиатора; 12 — вентилятор
- Элементами системы охлаждения являются:
- рубашки охлаждения блока и головки блока цилиндров,
- центробежного насоса,
- термостата,
- радиатора с расширительным бачком,
- вентилятора,
- соединительных патрубков и шлангов.
Под руководством термостата выполняют свои функции 2 круга циркуляции (рисунок 7.1). Малый круг выполняет функцию подогрева двигателя. После нагревания жидкость начинает циркулировать по большому кругу и охлаждается в радиаторе. Нормальная температура охлаждающей жидкости равна 80-90оС.
Рубашка охлаждения двигателя – это каналы в блоке и головке блока цилиндров. По этим каналам циркулирует охлаждающая жидкость.
Насос центробежного типа способствует перемещению жидкости по рубашке и по всей системе двигателя. заставляет жидкость перемещаться по рубашке охлаждения двигателя и всей системе.
Термостат является механизмов, поддерживающим оптимальный тепловой режим двигателя. Когда запускается холодный двигатель, термостат закрыт и жидкость перемещается по малому кругу. Когда температура жидкости превышает 80-85оС, то термостат открывается, жидкость начинает циркулировать по большому кругу, попадая в радиатор и охлаждаясь.
Радиатор представляет собой множество трубок, образующих большую поверхность охлаждения.
Здесь и охлаждается жидкость.
Расширительный бачок. С его помощью происходит компенсация объема жидкости, когда она нагревается и охлаждается. Вентилятор увеличивает поток воздуха в радиатор, при помощи которого и охла
ждается жидкость.
Патрубки и шланги являются соединительным механизмом рубашки охлаждения с термостатом, насосом, радиатором и расширительным бачком.
Основные неисправности системы охлаждения.
Течь охлаждающей жидкости. Причина: повреждения радиатора, шлангов, уплотнительных прокладок и сальников. Способы устранения: подтянуть хомуты крепления шлангов и трубок, поврежденные детали заменить на новые.
Перегрев двигателя. Причина: недостаточный уровень охлаждающей жидкости, слабое натяжения ремня вентилятора, засорение трубок радиатора, неисправность термостата. Способы устранения: восстановить уровень жидкости в системе охлаждения, отрегулировать натяжение ремня вентилятора, промыть радиатор, заменить термостат.
