Снятие и разборка двигателя Ваз-2106
Написал admin, дата , раздел Устройство Москвич,
Снятие и разборка двигателя
Запрессовка пальца в верхнюю головку шатуна
1 – оправка;
2 – регулировочная гайка;
3 – поршень;
4 – поршневой палец;
5 – направляющая втулка;
6 – шатун;
7 – винт.
ПОРЯДОК ВЫПОЛНЕНИЯ
Снимаем капот и аккумуляторную батарею, сливаем масло и охлаждающую жидкость из двигателя.
Снимаем корпус воздушного фильтра и подводящий фланец карбюратора. Отсоединяем провод «массы» от двигателя, тросы приводов дроссельной и воздушной заслонок карбюратора.
Отсоединяем провода от стартера, генератора, карбюратора, распределителя зажигания, датчиков давления масла и температуры охлаждающей жидкости.
Снимаем термостат, подводящие и отводящие шланги системы охлаждения двигателя и насос охлаждающей жидкости.
Отсоединяем подводящий шланг топливного насоса, шланг вакуумного усилителя тормозов, шланги радиатора отопителя.
Снимаем коробку передач, сцепление, отсоединяем приемную трубу от выпускного коллектора.
Закрепляем тросы подъемного устройства за штатные рымы на двигателе.
Слегка натянув трос подъемного устройства, с двух сторон двигателя ключами «на 12» и «на 13», отворачиваем болты крепления кронштейнов передних опор к подушкам.
Поднимаем двигатель и выводим из моторного отсека.
Снимаем головку блока цилиндров, генератор, поддон картера, насос, маховик, крышку насоса охлаждающей жидкости, цепь и звездочки, маслоотделитель (см. соответствующие разделы).
Ключом «на 10» отворачиваем две гайки отводящей трубки радиатора отопителя и снимаем трубку.
Ключом «на 13» отворачиваем три болта крепления насоса к блоку цилиндров.
Снимаем насос и прокладку.
Ключом «на 13» отворачиваем четыре гайки крепления кронштейна передней опоры к блоку цилиндров…
…и снимаем кронштейн.
Аналогично демонтируем кронштейн с другой стороны двигателя.
Головкой «на 17» отворачиваем два болта крепления кронштейна генератора и снимаем кронштейн.
Ключом «на 10» отворачиваем болт кронштейна сливной трубки и снимаем кронштейн.
Ключом «на 10» отворачиваем шесть болтов задней крышки…
…и снимаем крышку.
Головкой «на 14» отворачиваем гайки крышки шатуна.
Снимаем крышку шатуна.
Упираясь деревянной ручкой молотка в разъем нижней головки шатуна, выталкиваем поршень из цилиндра.
Извлекаем поршень с шатуном.
Аналогично вынимаем поршни с шатунами из других цилиндров.
В нижних головках и крышках шатунов установлены сталеалюминиевые вкладыши. Для фиксации вкладышей на них выполнены замки, которые входят в соответствующие прорези постелей.
На боковых поверхностях нижних головок шатунов и крышках выбиты порядковые номера цилиндров. При сборке шатунов номера должны располагаться на одной стороне.
Зажав шатун в тиски, снимаем два компрессионных…
…и маслосъемное кольца.
Установив поршень на деревянную оправку, выбиваем палец.
Головкой «на 17» отворачиваем болты пяти коренных крышек коленчатого вала.
На крышках нанесены метки, соответствующие их порядковому номеру (счет — от носка коленчатого вала).
Снимаем коренные крышки.
В крышках установлены сталеалюминиевые вкладыши, фиксируемые замком.
Из проточек блока пятого коренного подшипника извлекаем два полукольца упорного подшипника коленчатого вала.
При установке полуколец в блок их поверхности с выемками должны быть обращены к поверхностям коленчатого вала.
Извлекаем коленчатый вал из блока.
Сталеалюминиевые вкладыши, установленные в постелях 1-го, 2-го, 4-го и 5-го коренных подшипников, имеют проточку. Вкладыш 3-го подшипника проточки не имеет (аналогичен вкладышам, установленным в коренные крышки).
Поддеваем отверткой сегментную шпонку…
…и извлекаем ее из шпоночного паза.
Сборку двигателя производим в обратной последовательности. При сборке новой шатунно-поршневой группы проверяем, чтобы смазанный маслом поршневой палец входил в отверстие бобышек поршня от усилия большого пальца руки.
Но в то же время он не должен выпадать из поршня в вертикальном положении.
Поршень, шатун и палец заранее подготавливаем к сборке.
Палец монтируем на универсальную оправку (см. рисунок). Размер А вычисляем по формуле:
А = 0,5 • (D – B – C + 27) мм,
где D – диаметр поршня, В – длина пальца, С – расстояние между бобышками, 27 мм – ширина головки шатуна (размер точный, контролируемый).
Винт 7 не затягиваем, так как при нагреве от шатуна палец удлинится и винт может заклинить. Для сборки поршней с шатунами нагреваем шатун на электроплитке или в муфельной печи (до 240°С).
Нагретый шатун зажимаем в тиски. Сборку поршня с пальцем и нагретым шатуном производим быстро, так как после охлаждения шатуна изменить положение поршневого пальца не удастся. Надеваем поршень на шатун, обеспечивая совпадение отверстий в верхней головке шатуна и бобышках поршня. Вводим оправку с пальцем в отверстие бобышки поршня и проталкиваем в головку шатуна. При этом поршень должен прижиматься бобышкой к головке шатуна в направлении запрессовки пальца.
При установке поршневых колец их замки относительно друг друга должны располагаться через 120°. Если на торцевых поверхностях колец нанесена метка ТОР, то при установке кольца на поршень метка должна располагаться сверху. Выточка на наружной поверхности второго компрессионного кольца (скребкового) должна быть обращена вниз.
Вкладыши коренных и шатунных подшипников, полукольца упорного подшипника, поршни и поршневые кольца перед установкой смазываем моторным маслом.
- Устройство Москвич

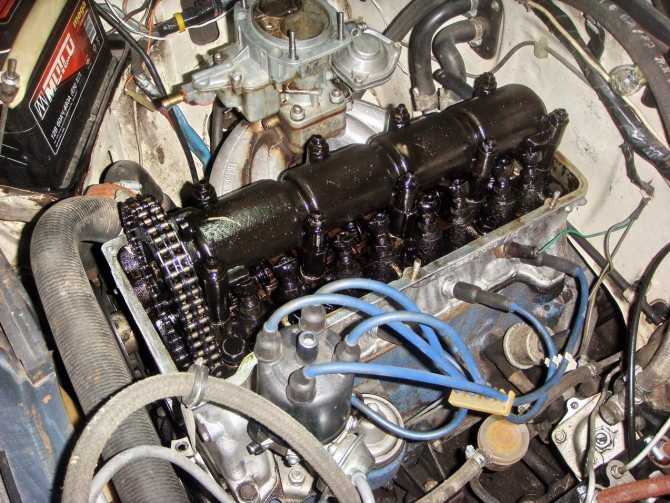

Ваз 2106 2103 разборка двигателя
13 апреля 2011
Итак после процесса снятия, можно приступать к разборке двигателя. Для выполнения данных работ нам потребуются гаечные ключи начиная от «10» и заканчивая «36». Ключ на «36» нам необходим для гайки крепления шкива коленчатого вала, если его нет, то его заменит обычный газовый ключ.
Для снятия головки блока цилиндров потребуются торцовые головки на «10» и «13» или специальный ключ. Ну и само собой, при выполнении подобного рода работ, под рукой всегда должны быть отвертка и молоток и еще съемник масляного фильтра.
Теперь, когда мы произвели снятие двигателя с автомобиля нам необходимо освободить его от всех навесных агрегатов для этого:
- Снимите масляный фильтр.
- Снимите головку блока цилиндров.
- Снимите генератор автомобиля ваз 2106.
- Переднюю крышку сцепления необходимо снять, подробней об этом в «замена заднего сальника коленчатого вала«.
- Открутите и снимите распределитель зажигания.
- Снимите топливный насос вместе с теплоизоляционной прокладкой.
- Снимите датчик аварийного давления масла.
- Снимите крышку сапуна вместе с указателем уровня масла.
- Далее вам необходимо освободиться от корпуса насоса охлаждающей жидкости для этого отверните три болта крепления.
Насос снимите вместе со шкивом. - Теперь отверните гайку крепления шкива коленвала, немного отодвиньте его в сторону и снимите.
- Выверните болты крепления масляного картера к крышке привода распределительного вала и снимите крышку.
- Далее разогните лепестки стопорной шайбы звездочки привода вспомогательных агрегатов, удерживая коленвал от проворачивания, ослабьте затяжку болта, после чего снимите звездочку вместе с цепью.
Насос снимите вместе со шкивом.- Снимаем цепь привода распредвала, предварительно вывернув ограничительный болт.
- Отодвигаем звездочку коленчатого вала в сторону и так же снимаем ее.
- Далее снимаем башмак натяжителя цепи, вывернув болт крепления.
- Снимаем масляный картер, аккуратно не теряя шайбы.
- Далее разбираем двигатель. Для этого снимаем держатель заднего сальника коленвала «замена заднего сальника коленчатого вала«.
- Отверните болты крепления и снимите масляный насос.
- Отверните два болта крепления фланца валика привода вспомогательных устройств, отодвиньте его в сторону вперед и снимите его.
- Слегка подденьте отверткой шестерню привода масляного насоса и распределителя зажигания и снимите ее.
- Теперь вам необходимо навинтить две гайки на шпильку маслоотделителя, взаимно затянуть их и выкрутить шпильку. После чего отверните болты крепления кронштейна трубки маслоотделителя и снимите кронштейн. Для снятия его необходимо отодвинуть по трубке до конца. Ну и снимите маслоотделитель с трубкой.
- Далее необходимо снять с двигателя все поршня с шатунами, для этого отверните гайки крепления крышки шатуна любого на выбор цилиндра, надовите деревянным бруском на болты и выньте поршень вместе с шатуном, такую же работу произведите с остальными поршнями. При разборке не забудьте, что крышки шатунов не взаимозаменяемы поэтому не путайте их и присвойте каждой свое числовое значение.
- Далее отворачиваем болты крепления крышки любого коренного подшипника, отсоеденяем крышку легкими постукиванием молотка от посадочного места и снимаем ее. Далее снимаем заднее упорное полукольцо задней опоры коленвала и переднее упорное кольцо снимаем так же задней опоры коленвала.
- Вынимаем все верхние вкладыши коренных подшипников коленвала из всех крышек шатунов, далее нижние вкладыши из всех крышек и вкладыши из всех шатунов необходимо извлечь.
На этом разборка двигателя автомобиля ваз 2106 окончена.
