Двигатель ВАЗ 2106 и его модернизация

Двигатель ВАЗ 2106 монтируется на легковых авто производства Волжского автомобильного завода, деятельность которого начала вестись в 1976 году. Мотор Ваз 2106 — это четырехтактный силовой агрегат, схема — карбюраторная, устройство — рядное.

Особенности конструкции

Охлаждение мотора производится в замкнутом контуре при помощи циркуляции охлаждающей жидкости. Принцип работы охлаждающей системы— принудительный.

Схема работы смазочной системы комбинированная — разбрызгивание плюс подача моторного масла под давлением.

Порядок работы цилиндров следующий: 1—3—4—2.

Устройство ДВС позволяет производить капитальный ремонт двигателя ВАЗ 2106 и дополнительный тюнинг двигателя ВАЗ 2106.

Замена двигателя ВАЗ 2106 производится после ознакомления с новыми ценами на данный вид мотора. Перед тем как приступать к замене движка, нужно узнать, сколько весит двигатель ВАЗ 2106.

Силовой агрегат шестой модели устанавливается на автомобили ВАЗ 21074, «НИВА», ВАЗ 2106. Транспортные средства марки УАЗ не комплектуются данными моторами.

Шестой движок — описание технических характеристик

Основные технические характеристики мотора:

  1. Блок 2106 цилиндров изготовлен из чугуна.
  2. Питание производится по карбюраторной схеме.
  3. Тип мотора — бензиновый, рядный.
  4. Число цилиндров в блоке равно 4.
  5. Каждый цилиндр диаметром 79 мм оборудован двумя клапанами.
  6. Величина хода поршня равна 80 мм.
  7. Степень сжатия движка равна 8,5 атмосфер.
  8. Мощность двигателя ВАЗ 2106 — 75 лс.
  9. Обороты равны 5400 об/мин.
  10. Величина крутящего момента 116 Нм.
  11. Рекомендуемое топливо — АИ 92.
  12. Вес двигателя ВАЗ 2106 в сборе равен 121 кг.
  13. Замена масла в двигателе ВАЗ 2106 — требуемое количество 3,5 литров.
  14. Виды рекомендованных марок моторного масла:10w-40,5w-40, 15w-40, 5w-30.
  15. Тюнинг ВАЗ 2106 — лошадиный равен 200.

Каждая инженерная доработка привела к значительному улучшению конструкции, о чем свидетельствует представленная характеристика двигателя ВАЗ 2106.

Что удалось существенно улучшить

Усовершенствованная характеристика ВАЗ 2106:

  • Использование нового блока цилиндров улучшенной конструкции с измененным диаметром.
  • Двигатель ВАЗ 2106 обладает увеличенной мощностью благодаря увеличению общего объема силового агрегата и улучшению характеристик и свойств цилиндров.
  • Использование новых прокладок в связи с изменением диаметров цилиндров.
  • Оснащение поршнями диаметром 79 мм, позаимствованными у одиннадцатой модели.
  • Обеспечение равномерности нагрева поршней благодаря цилиндрическим лункам в моторе и использованию стальных пластин терморегулирующих на поршнях.

Специальные терморегулирующие пластины, устанавливаемые в поршнях, изготовлены из стали высокого качества.

Техническое обслуживание силового агрегата 2106

Для определения возможных проблем в работе автомобиля необходимо проводить регулярное диагностирование всей машины. При помощи мастера устанавливаются нормативы функционирования всех систем механизма.

Ремонтные работы подразделяются по категориям сложности в зависимости от дефектов систем и изношенности узлов и деталей движка. В процессе детальной диагностики систем проводятся исследования под силовыми нагрузками.

Успешный ремонт двигателя ВАЗ 2106 своими руками производится приобладании определенным опытом и навыками. В помощь мастерам выпущена специальная книга-руководство, приобрести которую можно в торговой сети в магазинах, которые торгуют автомобильными запасными частями.

ВАЗ 2106 ремонт, сборка и разборка производятся при наличии опыта работы, также необходим полный свой набор инструментов и необходимых запчастей.

Наиболее часто встречающиеся поломки шестого мотора

Автовладельцы чаще всего сталкиваются с такими дефектами в работе двигателя:

  1. Увеличивается внутренний диаметр цилиндрана 0,15 мм после прохождения более 5 тыс. км. Данный дефект образуется, если не производится своевременная замена моторной смазки.
  2. Изнашивается распределительный вал.
  3. Шумовые эффекты в виде постукиваний в двигателе. Данный дефект устраняют при помощи регулировки клапанов, замены топлива на более высокооктановое горючее. Если эти мероприятия не помогли, то необходимо обратиться в ближайшее СТО, где будут проведены диагностика и ремонт поршней и подшипников шатуна.
  4. Падает давление масла. При этом смазка не поступает к трущимся поверхностям, вследствие чего возрастает сила трения, вызывающая сгорание прокладок, ускоренный износ рабочих деталей, устройство приходит в негодность.
  5. Скрипы свидетельствуют о поломках в натяжителе цепи газораспределительного механизма, успокоителе или в подшипнике помпы.
  6. Если двигатель глохнет на ходу, необходимо заняться системами зажигания либо питания.
  7. Выключение мотора при холостых оборотах происходит при сбое в регулировках оборотов холостого хода или воздушной заслонки.
  8. Троение движка, при данном дефекте необходимо отрегулировать или заменить прогоревшие клапаны, прокладку ГБЦ. Причиной троения также может стать горючее, обладающее низким октановым числом.

Почему греется двигатель

Наиболее частым дефектом двигателя 2106 является его перегрев. Рабочая температура двигателя находится перед отметкой +96°С.

Причинами того, что мотор начал сильно греться, могут являться неисправности следующих систем и узлов:

  • термостат, возникновение воздушной пробки;
  • радиатора, его засорение;
  • низкое качество жидкости, применяемойдля охлаждения;
  • вентилятор вышел из строя.

При выявлении перегрева двигателя нужно срочно остановить машину и произвести тщательное обследование и устранение причины. Если движок начал нагреваться по причине поломки термостата, то данное устройство необходимо заменить на новый экземпляр.

При дефектах в радиаторе необходимо дать время для того, чтобы охлаждающая жидкость полностью остыла и только после этого начать диагностику, слив антифриза и устранение поломки.

Как форсировать двигатель ВАЗ

Чтобы усилить мощность мотора применяются различные технологии.Форсирование двигателя ВАЗ 2106 производится при помощи тюнинга.

Самый эффективный способ — это установка турбо на ВАЗ 2106 и отвод продуктов сгорания через прямоточную систему.

Ваз 2106 турбо конкурирует на дорогах со многими именитыми брендами.

Турбина, турбонаддув устанавливаются на улучшенную шестерку с целью ее модернизации. При этом ее мощность существенно увеличивается. Установка специальных деталей внутрь силового агрегата не дает такого эффекта, как турбина.

Ваз 2106 турбо используют любители высоких скоростей. Замененный тюнинговый автомобиль имеет дополнительное оборудование, требующее дополнительных затрат по уходу и контролю за работой всех систем, по периодическому техосмотру. Стоимость установки доходит до половины цены машины.

Двигатель / ВАЗ 2106 / устройство ВАЗ

На автомобилях устанавливаются двигатели одинаковой конструкции, но с различным объемом цилиндров. Они различаются, в основном, размерами блока цилиндров, поршней, коленчатого вала и деталей цепного привода. Блок цилиндров 18 отлит из специального чугуна. Цилиндры блока по диаметру подразделяются через 0,01 мм на пять классов, обозначаемых буквами А, В, С, D, Е. Класс цилиндра указан на нижней плоскости блока против каждого цилиндра. Цилиедр и сопрягающийся с ним поршень должны быть одного класса для обеспечения зазора между поршнем и цилиндром 0,05-0.07 мм. Диаметры цилиндров каждого класса следующие, мм: Диаметр цилиндра двигателей 2101, 2103 76, 000-76, 010 76.010-76, 020 76, 020-76, 030 76, 030-76, 040 76, 040-76.050 Диаметр цилиндра двигателей 21011, 2106 79, 000-79010 79, 010-79.020 79.020-79.030 79, 030 -79, 040 79, 040-79, 050 В нижней части блока цилиндров расположены пять опор коренных подшипников коленчатого вала с тонкостенными сталеалюминиевыми вкладышами. Отверстия под подшипники коленчатого вала в блоке цилиндров обрабатываются в сборе с крышками 2. Поэтому крышки подшипников невзаимозаменяемы, и для различия на их наружной поверхности сделаны риски.

В задней опоре имеются гнезда для установки упорных полуколец 36, удерживающих коленчатый вал от осевых перемещений. Спереди устанавливается стало- алюминиевое полукольцо, а сзади - металлокерамическое (желтого цвета), пропитанное маслом. Величина осевого зазора коленчатого вала при сборке двигателя обеспечивается в пределах 0,06-0, 26 мм. Если в эксплуатации зазор превышает максимально допустимый (0, 35 мм), необходимо заменять упорные полукольца новыми или ремонтными, увеличенными на 0, 127 мм. Канавки, находящиеся на одной стороне полуколец, должны быть обращены к упорным поверхностям коленчатого вала. В передней части блока цилиндров имеется полость для привода механизма газораспределения, закрытая крышкой 8. С задней стороны к блоку цилиндров прикреплен держатель 35 заднего сальника. В крышку 8 и держатель 35 установлены самоподжимные сальники. В левой части блока установлен валик 12 привода вспомогательных агрегатов. В отверстия под подшипники валика запрессованы сталеалюминиевые втулки 51.
Головка цилиндров 19 общая для четырех цилиндров, отлита из алюминиевого сплава. В головку запрессованы чугунные седла и направляющие втулки клапанов. В отверстиях направляющих втулок нарезаны спиральные канавки для смазки. Для уменьшения проникновения масла в камеру сгорания через зазоры между втулкой и стержнем клапана применены металлорезиновые маслоотражательные колпачки. Головка цилиндров крепится к блоку цилиндров одиннадцатью болтами. Между головкой и блоком цилиндров установлена прокладка, изготовленная из асбестового материала на металлическом каркасе и пропитанная графитом. Поршни 15 изготовлены из алюминиевого сплава и покрыты слоем олова для улучшения прирабатываемости. Юбка поршня в поперечном сечении овальная, а по высоте имеет коническую форму. Кроме того, в бобышки поршня залиты стальные терморегулирующие пластины. Все это выполнено для компенсации неравномерной тепловой деформации поршня при нагреве. В бобышках поршня имеются отверстия для прохода масла к поршневому пальцу.
Отверстие под поршневой палец смещено от оси симметрии на 2 мм в правую сторону двигателя для уменьшения стука поршня при переходе через ВМТ. Поэтому около отверстия под поршневой палец есть метка "П", которая при сборке должна быть обращена в сторону передней части двигателя. Поршни, как и цилиндры, по наружному диаметру сортируются на пять классов через 0,01 мм, а по диаметру отверстия под поршневой палец - на три категории через 0,001 мм, обозначаемые цифрами 1. 2, 3. Класс поршня (буква) и категория отверстия под поршневой палец (цифра) клеймятся на днище поршня. Поршни по массе в одном и том же двигателе должны быть подобраны с максимально допустимым отклонением (2.5 г). Поршневые палены 14. 16 и 17 изготовлены из чугуна. Наружная поверхность верхнего компрессионного кольца 17 хромирована для повышения износостойкости и для улучшения прирабатываемости имеет бочкообразную форму образующей. Нижнее компрессионное кольцо 16 скребкового типа (с проточкой по наружной поверхности), фосфатированное.
Кольцо надо устанавливать проточкой вниз. Масло- съемное кольцо 14 имеет прорези для снимаемого с цилиндра масла и внутреннюю витую пружину (расширитель). Шатуны 49 - стальные, кованые, с разъемной нижней головкой, в которой устанавливаются вкладыши шатунного подшипника. Шатун обрабатывают вместе с крышкой, поэтому при сборке номера на шатуне и крышке должны быть одинаковы. Коленчатый вал 1 - пятиопорный. отлит из чугуна. Шейки вала закалены токами высокой частоты на глубину 2-3 мм. В заднем конце коленчатого вала выполнено гнездо под передний подшипник первичного вала коробки передач, по наружному диаметру которого центрируется маховик 31. Маховик устанавливается на коленчатый вал так, чтобы метка (конусообразная лунка около зубчатого обода маховика) и ось шатунной шейки первого цилиндра находились в одной плоскости и по одну от оси коленчатого вала. Вкладыши коренных и шатунных подшипников - тонкостенные, сталеалюминиевые. Все шатунные вкладыши одинаковые и взаимозаменяемые.
Верхние вкладыши 1-го, 2-го, 4-го и 5-го коренных подшипников одинаковые, с канавкой на внутренней поверхности, а нижние без канавки. Вкладыши З-го коренного подшипника отличаются от остальных большей шириной и отсутствием канавки на внутренней поверхности. Газораспределительный механизм обеспечивает наполнение цилиндров двигателя горючей смесью и выпуск отработавших газов в соответствии с принятым для двигателя порядком работы цилиндров и фазами газораспределения. К деталям механизма относятся: распределительный вал, клапаны и направляющие втулки, пружины с деталями крепления, рычаги привода клапанов. Распределительный вал, управляющий открытием и закрытием клапанов, чугунный, литой. Трущиеся поверхности кулачков подвергнуты отбеливанию. Этот процесс заключается в электродуговом оплавлении поверхностей, в результате которого образуется слой так называемого "белого" чугуна, обладающего высокой твердостью. Вал вращается на пяти опорах в специальном корпусе 26 (см.рис.3), а от осевых перемещений удерживается упорным фланцем, помещенным в проточке передней опорной шейки вала. Клапаны (впускной и выпускной) расположены в головке цилиндров наклонно в один ряд. Головка впускного клапана имеет больший диаметр для лучшего наполнения цилиндра, а рабочая фаска выпускного клапана, работающая при высоких температурах в агрессивной среде выпускных газов, имеет наплавку из жаростойкого сплава. Пружины 10 и 11 (рис. 4) прижимают клапан к седлу и не позволяют ему отрываться от рычага привода. Верхняя опорная тарелка 13 пружин удерживается на стержне клапана двумя сухарями 12. имеющими в сложенном виде форму усеченного конуса. Рычаги 15 передают усилие от кулачка распределительного вала к клапану. Рычаг одним концом опирается на сферическую головку регулировочного болта 17, а другим на торец клапана. Регулировочный болт ввернут во втулку 21 и стопорится контргайкой 18. Привод вспомогательных агрегатов. Вспомогательные агрегаты двигателя и механизм газораспределения приводятся в действие от коленчатого вала с помощью цепной передачи. Она состоит из двухрядной втулочно-роликовой цепи 46. ведущей звездочки 49 на коленчатом валу, ведомой звездочки 43 распределительного вала, успокоителя 44 цепи и натяжителя 61 с башмаком 60. Башмак натяжителя и успокоитель цепи имеют стальной каркас с привулканизированным слоем резины. При отворачивании фиксирующей гайки 55 цепь натягивается башмаком 60. на который действуют пружины 52 и 57 через плунжер 59. Башмак натяжителя вращается вокруг болта крепления. После затяжки гайки 55 стержень 53 зажимается пантами сухаря 54, вследствие чего блокируется пружина 52 натяжителя цепи. При работе двигателя на плунжер 59 воздействует только внутренняя пружина 57, обеспечивающая благодаря зазору 0, 2-0, 5 мм в механизме натяжителя компенсацию колебаний цепи. Успокоитель 44 цепи гасит колебания ведущей ветви цепи. При работе двигателя цепь вытягивается. Она считается работоспособной, если натяжитель обеспечивает ее натяжение, т.е. если цепь вытянулась не более, чем на 4 мм. Валик 26 привода масляного насоса, распределителя зажигания и топливного насоса установлен вдоль двигателя и имеет две опорные шейки, винтовую шестерню и эксцентрик 25, который через толкатель приводит в действие топливный насос. Винтовая шестерня валика 26 находится в зацеплении с шестерней 27, которая приводит в действие распределитель зажигания и масляный насос. Шестерня 27 вращается в металлокерамической втулке, запрессованной в блок цилиндров. В шестерне выполнено отверстие со шлицами, в которое входят шлицевые концы валиков распределителя зажигания и масляного насоса. Работа двигателя. За один рабочий цикл в цилиндре двигателя происходит четыре такта впуск горячей смеси, сжатие, рабочий ход и выпуск отработавших газов. Эти такты осуществляются за два оборота коленчатого вала, т.е. каждый такт происходит за пол-оборота (180) коленчатого вала. Впускной клапан начинает открываться за 12 до подхода поршня к верхней мертвой точке (ВМТ). Это необходимо для того, чтобы клапан был полностью открытым, когда поршень пойдет вниз. Закрывается клапан через 40 после прохождения поршнем нижней мертвой точки (НМТ). Вследствие инерционного напора струи всасываемой горючей смеси она продолжает поступать в цилиндр, когда поршень уже начал движение вверх, и тем самым обеспечивается лучшее наполнение цилиндра. Выпускной клапан начинает открываться за 42 до НМТ. В этот момент давление в цилиндре еще довольно велико, и газы начинают интенсивно истекать из цилиндра. Закрывается клапан через 10 после прохождения поршнем ВМТ. Существует такой момент (22 поворота коленчатого вала около ВМТ), когда открыты одновременно оба клапана впускной и выпускной. Такое положение называется перекрытием клапанов. Из-за малого промежутка времени перекрытие клапанов не приводит к проникновению отработавших газов во впускной трубопровод, а наоборот, инерция потока отработавших газов вызывает подсос горючей смеси в цилиндр и улучшает его наполнение. Чтобы обеспечить согласование моментов открытия и закрытия клапанов с углами поворота коленчатого вала (т.е. обеспечить правильную установку фаз газораспределения), на звездочках коленчатого и распределительного валов имеются метки 48 и 42, а также 47 на блоке цилиндров и 41 (выступ) на корпусе подшипников распределительного вала. Если фазы газораспределения установлены правильно, то при положении поршня четвертого цилиндра в ВМТ в конце такта сжатия метка 41 должна совпадать с меткой 42, а метка 48 с меткой 47. Когда полость привода распределительного вала закрыта крышкой, то положение коленчатого вала можно определить по меткам на шкиве коленчатого вала и крышке привода распределительного вала. Чтобы обеспечить правильную работу механизма газораспределения при тепловом расширении деталей на работающем двигателе, зазоры между кулачками и рычагами привода клапана устанавливаются равными 0, 15 мм на холодном двигателе. Если зазоры больше, то клапаны будут открываться с запаздыванием и закрываться с опережением. Если зазора нет, то клапаны на работающем двигателе будут оставаться немного приоткрытыми. В результате резко сократится долговечность клапанов и седел, упадет мощность двигателя.

Устройство двигателя Ваз 2106

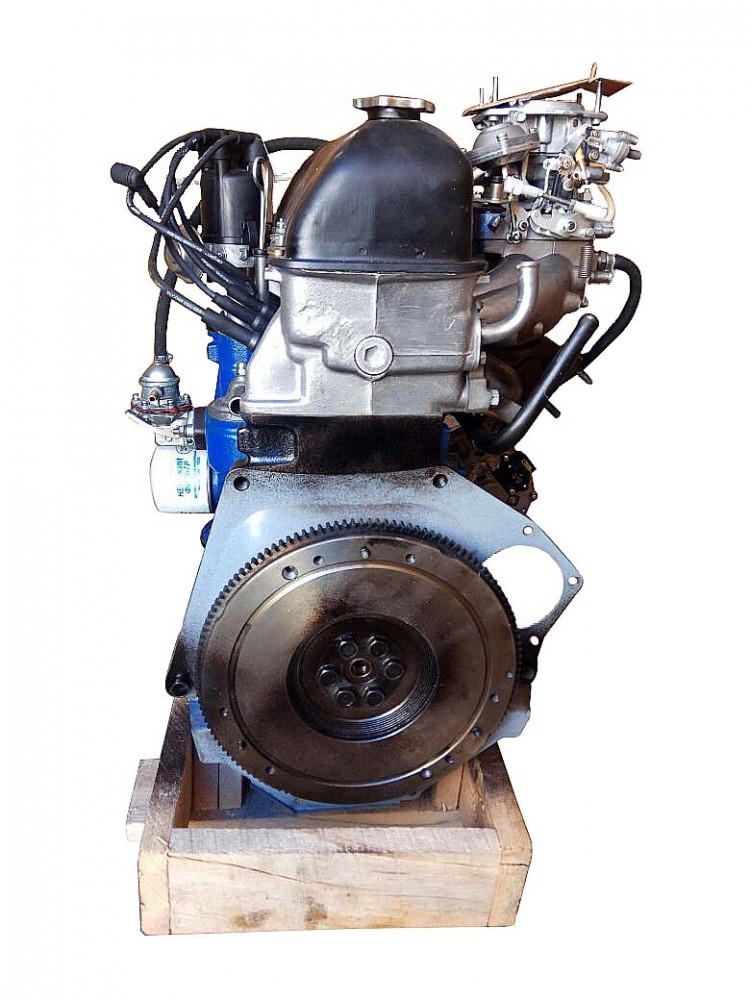

Ваз 2106 двигатель

Основные детали двигателя автомобиля Ваз 2106: 1 – шкив коленчатого вала; 2 – ремень привода генератора; 3 – передняя манжета коленчатого вала; 4 – цепь привода распределительного вала; 5 – тарелка пружины; 6 – направляющая втулка; 7 – клапан; 8 – внутренняя пружина; 9 – наружная пружина; 10 – пружина рычага; 11 – регулировочный болт; 12 – рычаг привода клапана; 13 – распределительный вал; 14 – крышка маслозаливной горловины; 15 – крышка головки блока цилиндров; 16 – свеча зажигания; 17 – головка блока цилиндров; 18 – маховик; 19 – задняя манжета коленчатого вала; 20 – датчики давления масла; 21 – поршень; 22 – указатель уровня масла; 23 – маслосливная пробка; 24 – шатун; 25 – поддон картера; 26 – валик привода вспомогательных агрегатов; 27 – коленчатый вал.

Основные узлы и агрегаты в моторном отсеки Ваз 2106

Узлы и агрегаты Ваз 2106: 1 – радиатор; 2 – аккумуляторная батарея; 3 – всасывающий патрубок; 4 – корпус воздушного фильтра; 5 – пробка маслозаливной горловины; 6 – вакуумный усилитель тормозов; 7 – бачок тормозной системы; 8 – бачок гидропривода выключения сцепления; 9 – расширительный бачок системы охлаждения; 10 – бачок омывателя; 11 – катушка зажигания; 12 – крышка (пробка) радиатора; 13 – электровентилятор; 14 – верхний шланг радиатора; 15 – прерыватель-распределитель; 16 – крышка головки блока цилиндров.

Технические характеристики двигателя Ваз 2106 и описание конструкции

На автомобиль устанавливается бензиновый, четырехтактный, четырехцилиндровый, рядный, восьмиклапанный двигатель, с верхним расположением распределительного вала. Система питания – карбюраторная. Порядок работы цилиндров: 1–3–4–2, отсчет – от шкива коленчатого вала.

Двигатель Ваз 2103 отличается от двигателя Ваз 2106 меньшим диаметром цилиндров (76 мм против 79) и, соответственно, блоком цилиндров, размером поршней и поршневых колец, а также прокладкой головки блока цилиндров. Головки блока у обоих двигателей одинаковы и их детали взаимозаменяемы. Цилиндры двигателей расположены вертикально в один ряд и объединены в блок. Сверху на него устанавливается общая для всех цилиндров головка блока. Снизу блок цилиндров закрыт стальным штампованным поддоном, который одновременно служит емкостью для масла.

Поршни имеют два компрессионных и одно маслосъемное кольцо. Коленчатый вал вращается в пяти опорах в блоке цилиндров. От шкива на его переднем конце клиноременной передачей приводятся во вращение генератор и насос охлаждающей жидкости, расположенные с правой стороны двигателя.

В передней части двигателя находится привод распределительного вала и валика привода вспомогательных агрегатов: распределителя зажигания, топливного и масляного насосов. Привод осуществляется двухрядной втулочно-роликовой цепью.

С правой стороны двигателя, кроме генератора, размещены выпускной коллектор, стартер и впускной трубопровод с карбюратором и воздушным фильтром. С левой стороны находится масляный фильтр.

Для установки двигателя в сборе с коробкой передач и сцеплением применена трехточечная схема подвески. Две передние опоры находятся по обе стороны блока цилиндров и крепятся к поперечине передней подвески автомобиля. Задняя опора расположена на коробке передач и опирается на поперечину, закрепленную под полом кузова.

Эластичные подушки передних опор состоят из резины с привулканизированными стальными шайбами и болтами крепления. Для увеличения жесткости опор в центральном отверстии подушек находятся пружины, опирающиеся на изолирующие кольца, а для смягчения ударов внутри пружин расположены резинометаллические буферы. Подушки крепятся к кронштейнам с помощью промежуточных пластин. Правая подушка предохраняется от нагрева со стороны приемной трубы глушителей защитным кожухом.

Задняя опора также резинометаллическая, она состоит из трех стальных пластин с разделяющей их резиной. Средняя пластина крепится к коробке передач, а наружные – к поперечине задней подвески двигателя. Между полками поперечины ставятся стальные дистанционные втулки, предохраняющие полки от деформации при затягивании болтов крепления.

Блок цилиндров изготавливается методом литья из специального высокопрочного чугуна. Отверстия под цилиндры растачиваются непосредственно в блоке и дополнительные вставки (гильзы) в цилиндрах не применяются. Для получения специального профиля и чистоты поверхности цилиндры хонингуются. По диаметру цилиндры подразделяются на 5 классов через 0,01 мм, обозначаемые латинскими буквами A, B, C, D и E. Класс каждого цилиндра маркируется на нижней плоскости блока цилиндров.

Отверстия под коренные подшипники коленчатого вала растачиваются в сборе с крышками подшипников. Поэтому они невзаимозаменяемы ни между собой, ни с крышками других блоков цилиндров. Чтобы не перепутать крышки, на них делается маркировка. Крышки подшипников крепятся к блоку цилиндров самоконтрящимися болтами, замена которых на какие-либо иные недопустима.

Валик привода вспомогательных агрегатов вращается в двух втулках, запрессованных в блок цилиндров. Передняя втулка сталеалюминиевая, а задняя – металлокерамическая, бронзографитная. В запасные части поставляются втулки номинального и ремонтного размеров с уменьшенным на 0,3 мм внутренним диаметром.

Поршни отлиты из алюминиевого сплава. Наружная поверхность поршня для улучшения ее прирабатываемости к стенкам цилиндра покрыта тонким слоем олова. Для компенсации неравномерного теплового расширения юбка поршня имеет сложную форму. По высоте она коническая, а в поперечном сечении овальная. Поэтому измерять диаметр поршня необходимо только в плоскости, перпендикулярной поршневому пальцу и на расстоянии 52,4 мм от днища поршня.

По наружному диаметру поршни (так же как и цилиндры) подразделяются на пять классов: А, В, С, D и Е через 0,01 мм, а по диаметру отверстия под поршневой палец – на три категории через 0,004 мм. Категория указывается краской на торце (первая – синяя, вторая – зеленая, третья – красная). Класс поршня (латинская буква) и категория (цифра) маркируются на днище поршня.

В запасные части поставляются поршни классов A, C, E, которых вполне достаточно для подбора поршня к любому цилиндру, так как поршни и цилиндры разбиты на классы с некоторым перекрытием размеров.

Отверстие под поршневой палец смещено от оси симметрии на 5 мм в правую сторону двигателя. Поэтому на поршне имеется метка в виде буквы П для правильной ориентировки поршня в цилиндре. Метка должна быть обращена в сторону передней части двигателя.

С 1986 г. поршни ремонтных размеров для всех моделей двигателей Ваз изготавливаются с увеличенным на 0,4 и 0,8 мм наружным диаметром. До 1986 г. поршни ремонтных размеров для двигателей 2103 и 2106 выпускались с увеличением на 0,4; 0,7 и 1,00 мм.
Поршни двигателей 2103 и 2106 различаются только размером (диаметром).

Поршневые кольца изготовлены из чугуна. Верхнее компрессионное кольцо с бочкообразной хромированной наружной поверхностью. Нижнее компрессионное кольцо скребкового типа, фосфатированное.

Поршневые пальцы запрессовываются в верхнюю головку шатуна и свободно вращаются в бобышках поршня. По наружному диаметру пальцы разбиты на три категории через 0,004 мм. Категория пальца маркируется на его торце соответствующим цветом: 1-я – синим, 2-я – зеленым и 3-я – красным.

Шатун стальной, кованый. Нижняя головка шатуна разъемная, в ней устанавливаются шатунные вкладыши. Шатун обрабатывается вместе с крышкой и поэтому они невзаимозаменяемы с крышками других шатунов. Чтобы при сборке не перепутать крышки шатунов, на шатуне и его крышке (сбоку) имеется клеймо номера цилиндров, в который они устанавливаются. При сборке цифры на шатуне и крышке должны находиться на одной стороне.

Коленчатый вал отлит из высокопрочного чугуна и имеет пять опорных (коренных) шеек, закаленных током высокой частоты на глубину 2–3 мм. В заднем конце коленчатого вала имеется гнездо, куда вставляется подшипник ведущего вала коробки передач. Смазочные каналы в шейках коленчатого вала закрыты колпачковыми заглушками, которые запрессованы и для надежности зачеканены в трех точках.

Для продления срока службы коленчатого вала предусмотрена возможность перешлифовки шеек коленчатого вала при износе или повреждении их поверхностей. Шлифованием диаметры шеек уменьшаются на 0,25; 0,5; 0,75 и 1,00 мм.

Осевое перемещение коленчатого вала ограничено двумя упорными полукольцами, установленными в блоке цилиндров по обе стороны заднего коренного подшипника. С передней стороны подшипника ставится сталеалюминиевое полукольцо, а с задней – металлокерамическое (желтого цвета).

Вкладыши коренных и шатунных подшипников тонкостенные, биметаллические, сталеалюминиевые. Вкладыши для 1, 2, 4 и 5-го коренных подшипников имеют на внутренней поверхности канавку (с 1987 г. нижние вкладыши этих подшипников устанавливаются без канавки). Вкладыши центрального коренного подшипника отличаются от остальных вкладышей отсутствием канавки на внутренней поверхности и большей шириной. Все вкладыши шатунных подшипников без канавок, одинаковые и взаимозаменяемые. Ремонтные вкладыши изготавливаются увеличенной толщины под шейки коленчатого вала, уменьшенные на 0,25; 0,5; 0,75 и 1 мм.

Маховик отливается из чугуна и имеет стальной напрессованный зубчатый венец для пуска двигателя стартером. Маховики взаимозаменяемые, так как балансируются отдельно от коленчатого вала. Центрируется маховик с коленчатым валом передним подшипником ведущего вала коробки передач.

Маховик крепится к фланцу коленчатого вала шестью самоконтрящимися болтами, под которые подкладывается одна общая шайба. Заменять эти болты какими-либо другими недопустимо.

Двигатель 2106 – четвертое поколение моторов ВАЗ

ИзготовительВАЗ
Марка ДВСВАЗ-2106
Годы производства1976 – 2006
Объем1569 см3 (1,5 л)
Мощность 64-75 л.с.
Крутящий момент87,3 Нм (3400 об/мин)
Вес121 кг
Степень сжатия8,5
Питаниекарбюратор Солекс 1107010-01, затем 1107010, с 1980 г. Озон 1107010-20
Тип моторарядный
Число цилиндров4
Местонахождение первого цилиндравозле цепи ГРМ
Число клапанов на каждом цилиндре2
Материал ГБЦсплав алюминиевый
Допустимое короблениепрокладки коллекторов (впуск/выпуск) 0,08 мм

прокладка головки цилиндров 0,05 мм

Седло клапанаширина 2 мм, угол 45°
Распредвалодин верхний внутри ГБЦ, ширина фаз 232°, опережение выпускного клапана 42°, запаздывание впускного клапана 40°
Сальник распредваладиаметры – 40 мм, 56 мм, ширина 7 мм
Материал блока цилиндровчугун
Диаметр цилиндракласс А – 79 – 79,01 мм

класс В – 79,01 – 79,02 мм

класс С – 79,02 – 79,03 мм

класс D – 79,03 – 79,04 мм

класс Е – 79,04 – 79,05 мм

Поршни и кольцапоршень из алюминиевого сплава с оловянным покрытием

кольца чугунные, компрессионное снаружи хромированное (верхнее) и фасфотированное (нижнее)

Диаметр поршнякласс А – 78,94 – 78,95 мм

класс С – 78,96 – 78,97 мм

класс Е – 78,98 – 78,99 мм

Зазорыпоршень/стенка цилиндра – 0,153 – 0,173 мм (стандарт) или 0,19 мм (максимум)

поршневых колец – 110 мм относительно плоскости разреза

Кольцо компрессионное верхнее1,535 – 1,555 мм
Кольцо компрессионное нижнее3,957 – 3,977 мм
Кольцо маслосъемное2,015 – 2,035 мм
Зазор между поршневой канавкой и кольцом0,03 – 0,07 мм
Коленвалчугун, литье
Количество подшипников коренных5
Диаметр шейки КП50,795 – 50,775 мм
Зазор коренной шейки0,1 – 0,5 мм
Подшипники шатунныедиаметр шейки вала – 47,814 мм

толщина вкладыша – 1,448 мм

ширина вкладыша – 28,025 – 28,975 мм

Сальники коленвалапередний – диаметры 42 мм, 60 мм, ширина 7 мм

задний – диаметры 85 мм, 105 мм, ширина 10 мм

Ход поршня80 мм
ГорючееАИ-92
Нормативы экологииЕвро-2
Расход топливатрасса – 7,8 л/100 км

смешанный цикл 9,2 л/100 км

город – 12 л/100 км

Расход масламаксимум 0,7 л/1000 км
Моторное масло для 21065W-30 — 15W-40
Объем моторного масла3,75 л
Периодичность заменыкаждые 55000 км
Температура рабочая80°
Ресурс моторазаявленный 120000 км

реальный 200000 км

Регулировка клапановгайками и щупом
Система охлажденияпринудительная
Количество ОЖ9,85 л
Помпакрыльчатка полимерная, крепление на блоке
Зажиганиетрамблер
Свечи на 2106 А17-ДВР,  FE65CPR, А17ДВ-10
Зазор между электродами свечи0,5 – 0,6 мм
Цепь ГРМдвухрядная роликовая, 114 звеньев
Порядок работы цилиндров1-3-4-2
Воздушный фильтрсухой со сменным картонным картриджем и предочистителем, регулировкой температуры по сезону
Масляный фильтррекомендуемый Mann W914/2
Маховик129 зубьев, 0,62 кг

диаметр внутреннего отверстия – 25,67 мм

диаметр наружный – 27,75 мм

смещений нет

Болты крепления маховикаМ10х1,25 мм, длина 23,5 мм,
Маслосъемные колпачкипроизводителей Хорс или Corteco
Компрессиядавление в цилиндрах от 10 – 14 бар, разница давлений в отдельных цилиндрах в пределах 1 бара
Температура масла80°С
Температура срабатывания термостата80 – 84°С
Давление клапана внутри радиаторной пробки0,7 – 1 бар
Содержание в выхлопе вредных продуктовСН <200%, СО <0,5%
Обороты ХХ800 – 900 мин-1
Усилие затягивания резьбовых соединенийсвеча – 31 – 39 Нм

маховик – 61 – 87 Нм

болт сцепления – 29,4 Нм

крышка подшипника – 68 – 84 Нм (коренной) и 43,32 – 53,51 (шатунный)

головка цилиндров – две стадии 31 – 41 Нм, 96 – 118 Нм

Снятие и установка двигателя в сборе ВАЗ 2103 | ВАЗ 2106

3. Снятие и установка двигателя в сборе

Для данной операции потребуются следующие инструменты: ключ 8 мм, 10 мм, 13 мм, 17 мм и 19 мм; отвертки, оправка для центрирования ведомого диска сцепления, пассатижи, электроталь или другое подъемное устройство, стропы (трос).

1. Установить автомобиль на подъемник или над смотровой канавой и расположить упоры под передними колесами.

Для автомобилей, оборудованных ГБО:

2. Отвернуть крышку и перекрыть вентиль подачи газа.

Продолжение работ для всех автомобилей:

3. Отвернуть болт крепления (1) и отсоединить провод «массы» от корпуса коробки передач. Затем отсоединить оттяжную пружину (2) вилки выключения сцепления.

4. Извлечь шплинт из отверстия в толкателе рабочего цилиндра сцепления.

5. Отвернуть два болта крепления рабочего цилиндра к картеру сцепления.

6. Снять скобу оттяжной пружины.

7. Извлечь толкатель рабочего цилиндра из вилки выключения сцепления.

8. Снять рабочий цилиндр сцепления, не отсоединяя шланг, и отвести цилиндр в сторону, закрепив его проволокой так, чтобы он не висел на шланге.

9. Отвернуть нижние болты крепления коробки передач к двигателю.

10. Отвернуть четыре болта крепления пыльника маховика.

11. Отвернуть нижние гайки крепления подушек двигателя.

12. Отвернуть четыре болта крепления и снять защиту двигателя.

13. Отвернуть 12 болтов и снять брызговик.

14. Отвернуть по три гайки крепления капота с каждой стороны. Сжать упор капота и отсоединить его от кузова. Затем снять капот с автомобиля.

15. Отсоединить провода от аккумуляторной батареи, начиная с отрицательного, и снять ее с автомобиля.

16. Слить охлаждающую жидкость из радиатора и двигателя (см. «Замена охлаждающей жидкости»),

17. Слить моторное масло (см. «Замена моторного масла и фильтра»).

18. Ослабить хомуты и отсоединить от двигателя шланги подвода и отвода охлаждающей жидкости.

Шланг подвода охлаждающей жидкости

Шланг отвода охлаждающей жидкости

19. Отвернуть гайку крепления и отсоединить кабель «массы» от впускного коллектора.

20. Снять термостат (см. «Система охлаждения»),

21. Снять радиатор в сборе с вентилятором (см. «Система охлаждения»),

22.Снять воздушный фильтр (см. «Система питания»),

23.Отсоединить все топливопроводы, жгуты проводов, трубки и тяги от карбюратора (см. «Система питания»).

ВНИМАНИЕ
Газ обладает высокой летучестью и является взрывоопасным. Поэтому необходимо работать в хорошо проветриваемом помещении.

24. Ослабить хомут и отсоединить шланг от газового редуктора.

25. Отсоединить разъем топливного клапана.

26. Отсоединить шланг системы вентиляции картера от сапуна.

27. Отсоединить высоковольтный провод от катушки зажигания.

28.Отвернуть гайку и снять кронштейн топливного клапана (если установлено ГБО).

29. Отсоединить шланг от вакуумкорректора.

30. Отвернуть гайку и снять держатель распределителя зажигания.

31. Отсоединить высоковольтные провода от свечей зажигания.

32.Отсоединить разъем на распределителе зажигания (если установлено электронное зажигание).

33. Извлечь распределитель зажигания из блока цилиндров.

34. Ослабить хомут и отсоединить шланг отвода охлаждающей жидкости от впускного коллектора.

35. Ослабить хомут и отсоединить шланг вакуумного усилителя тормозов.

36.Ослабить хомут и отсоединить патрубок отопителя от впускного коллектора...

...после чего ослабить хомут и отсоединить патрубок от отопителя.

37. Ослабить хомут и отсоединить патрубок от трубы отвода охлаждающей жидкости из радиатора отопителя...

...затем ослабить хомут и отсоединить патрубок от отопителя.

38.Ослабить хомут и отсоединить патрубок подогрева впускного коллектора от трубы отвода охлаждающей жидкости из радиатора отопителя.

Примечание
Для автомобилей, оборудованных ГБО: патрубок подогрева газового редуктора.

39. Отвернуть гайку крепления трубы отвода охлаждающей жидкости из радиатора отопителя на выпускном коллекторе.

40. Отвернуть четыре гайки крепления приемной трубы глушителей к выпускному коллектору.

Примечание
Прокладку приемной трубы заменить новой.
При установке, на резьбу болтов нанести графитную смазку.

41. Отсоединить разъем датчика охлаждающей жидкости.

42. Отсоединить два разъема датчика давления масла.

43. Отвернуть две гайки крепления и отсоединить трубку отвода охлаждающей жидкости из радиатора отопителя на насосе охлаждающей жидкости.

44. Отвернуть три болта крепления стартера и затем снять его.

Примечание
На фото показаны два верхних болта.

45. Отсоединить провода от генератора.

Примечание
Пометить провода для правильной их установки.

46.Ослабить хомут и отсоединить топливопровод с клапаном.

47. Ослабить хомут и отсоединить подводящий шланг от топливного насоса.

ВНИМАНИЕ
Необходимо соблюдать осторожность, чтобы исключить проливание топлива.

48.Отвернуть верхние болты крепления коробки передач к двигателю.

49. Подпереть коробку передач домкратом.

50.Повесить на таль траверсу и застропить двигатель.

Примечание
Способ 1: с правой стороны застропить за скобу, установленную на передней шпильке крепления выпускного коллектора, а с левой стороны — за отверстие крепления кожуха сцепления.
Способ 2: с обеих сторон застропить за кронштейны крепления двигателя.

51. Слегка натянуть цепь (трос) тали, отвернуть гайки крепления подушек опор двигателя.

Примечание
Следует соблюдать осторожность, чтобы не погнуть защиту опоры двигателя.

52. Извлечь двигатель из моторного отсека.

53.Отвернуть шесть болтов крепления кожуха сцепления на маховике.

Примечание
Ниже описаны операции по установке двигателя.

54. Подпереть коробку передач домкратом.

55.Повесить на таль траверсу и застропить двигатель.

56. Медленно опустить двигатель в моторный отсек и, соблюдая осторожность, подсоединить его к картеру сцепления.

ВНИМАНИЕ
Следует уделить особое внимание соединению двигателя с коробкой передач: первичный вал должен войти в шлицы ведомого диска сцепления. Также необходимо следить за тем, чтобы двигатель «сел» на подушки опор.

57. Затянуть верхние болты крепления коробки передач к двигателю.

58.Убрать траверсу.

59. Затянуть гайки крепления подушек опор двигателя.

60.Убрать домкрат из-под коробки передач.

61. Дальнейшая установка производится в порядке, обратном снятию.

62. После установки двигателя:

- Выполнить регулировку карбюратора.

- Выполнить регулировку натяжения ремня привода генератора и насоса охлаждающей жидкости.

- Залить в двигатель моторное масло и охлаждающую жидкость.

- Проверить качество монтажа, запустить и дать поработать двигателю некоторое время на холостом ходу, затем проверить на отсутствие подтекания охлаждающей жидкости и топлива в соединениях трубопроводов, при необходимости, подтянуть соединения.

31

Двигатель ваз 2106 схема с описанием


Устройство двигателя Ваз 2106

Ваз 2106 двигатель

Основные детали двигателя автомобиля Ваз 2106: 1 – шкив коленчатого вала; 2 – ремень привода генератора; 3 – передняя манжета коленчатого вала; 4 – цепь привода распределительного вала; 5 – тарелка пружины; 6 – направляющая втулка; 7 – клапан; 8 – внутренняя пружина; 9 – наружная пружина; 10 – пружина рычага; 11 – регулировочный болт; 12 – рычаг привода клапана; 13 – распределительный вал; 14 – крышка маслозаливной горловины; 15 – крышка головки блока цилиндров; 16 – свеча зажигания; 17 – головка блока цилиндров; 18 – маховик; 19 – задняя манжета коленчатого вала; 20 – датчики давления масла; 21 – поршень; 22 – указатель уровня масла; 23 – маслосливная пробка; 24 – шатун; 25 – поддон картера; 26 – валик привода вспомогательных агрегатов; 27 – коленчатый вал.

Основные узлы и агрегаты в моторном отсеки Ваз 2106

Узлы и агрегаты Ваз 2106: 1 – радиатор; 2 – аккумуляторная батарея; 3 – всасывающий патрубок; 4 – корпус воздушного фильтра; 5 – пробка маслозаливной горловины; 6 – вакуумный усилитель тормозов; 7 – бачок тормозной системы; 8 – бачок гидропривода выключения сцепления; 9 – расширительный бачок системы охлаждения; 10 – бачок омывателя; 11 – катушка зажигания; 12 – крышка (пробка) радиатора; 13 – электровентилятор; 14 – верхний шланг радиатора; 15 – прерыватель-распределитель; 16 – крышка головки блока цилиндров.

Технические характеристики двигателя Ваз 2106 и описание конструкции

На автомобиль устанавливается бензиновый, четырехтактный, четырехцилиндровый, рядный, восьмиклапанный двигатель, с верхним расположением распределительного вала. Система питания – карбюраторная. Порядок работы цилиндров: 1–3–4–2, отсчет – от шкива коленчатого вала.

Двигатель Ваз 2103 отличается от двигателя Ваз 2106 меньшим диаметром цилиндров (76 мм против 79) и, соответственно, блоком цилиндров, размером поршней и поршневых колец, а также прокладкой головки блока цилиндров. Головки блока у обоих двигателей одинаковы и их детали взаимозаменяемы. Цилиндры двигателей расположены вертикально в один ряд и объединены в блок. Сверху на него устанавливается общая для всех цилиндров головка блока. Снизу блок цилиндров закрыт стальным штампованным поддоном, который одновременно служит емкостью для масла.

Поршни имеют два компрессионных и одно маслосъемное кольцо. Коленчатый вал вращается в пяти опорах в блоке цилиндров. От шкива на его переднем конце клиноременной передачей приводятся во вращение генератор и насос охлаждающей жидкости, расположенные с правой стороны двигателя.

В передней части двигателя находится привод распределительного вала и валика привода вспомогательных агрегатов: распределителя зажигания, топливного и масляного насосов. Привод осуществляется двухрядной втулочно-роликовой цепью.

С правой стороны двигателя, кроме генератора, размещены выпускной коллектор, стартер и впускной трубопровод с карбюратором и воздушным фильтром. С левой стороны находится масляный фильтр.

Для установки двигателя в сборе с коробкой передач и сцеплением применена трехточечная схема подвески. Две передние опоры находятся по обе стороны блока цилиндров и крепятся к поперечине передней подвески автомобиля. Задняя опора расположена на коробке передач и опирается на поперечину, закрепленную под полом кузова.

Эластичные подушки передних опор состоят из резины с привулканизированными стальными шайбами и болтами крепления. Для увеличения жесткости опор в центральном отверстии подушек находятся пружины, опирающиеся на изолирующие кольца, а для смягчения ударов внутри пружин расположены резинометаллические буферы. Подушки крепятся к кронштейнам с помощью промежуточных пластин. Правая подушка предохраняется от нагрева со стороны приемной трубы глушителей защитным кожухом.

Задняя опора также резинометаллическая, она состоит из трех стальных пластин с разделяющей их резиной. Средняя пластина крепится к коробке передач, а наружные – к поперечине задней подвески двигателя. Между полками поперечины ставятся стальные дистанционные втулки, предохраняющие полки от деформации при затягивании болтов крепления.

Блок цилиндров изготавливается методом литья из специального высокопрочного чугуна. Отверстия под цилиндры растачиваются непосредственно в блоке и дополнительные вставки (гильзы) в цилиндрах не применяются. Для получения специального профиля и чистоты поверхности цилиндры хонингуются. По диаметру цилиндры подразделяются на 5 классов через 0,01 мм, обозначаемые латинскими буквами A, B, C, D и E. Класс каждого цилиндра маркируется на нижней плоскости блока цилиндров.

Отверстия под коренные подшипники коленчатого вала растачиваются в сборе с крышками подшипников. Поэтому они невзаимозаменяемы ни между собой, ни с крышками других блоков цилиндров. Чтобы не перепутать крышки, на них делается маркировка. Крышки подшипников крепятся к блоку цилиндров самоконтрящимися болтами, замена которых на какие-либо иные недопустима.

Валик привода вспомогательных агрегатов вращается в двух втулках, запрессованных в блок цилиндров. Передняя втулка сталеалюминиевая, а задняя – металлокерамическая, бронзографитная. В запасные части поставляются втулки номинального и ремонтного размеров с уменьшенным на 0,3 мм внутренним диаметром.

Поршни отлиты из алюминиевого сплава. Наружная поверхность поршня для улучшения ее прирабатываемости к стенкам цилиндра покрыта тонким слоем олова. Для компенсации неравномерного теплового расширения юбка поршня имеет сложную форму. По высоте она коническая, а в поперечном сечении овальная. Поэтому измерять диаметр поршня необходимо только в плоскости, перпендикулярной поршневому пальцу и на расстоянии 52,4 мм от днища поршня.

По наружному диаметру поршни (так же как и цилиндры) подразделяются на пять классов: А, В, С, D и Е через 0,01 мм, а по диаметру отверстия под поршневой палец – на три категории через 0,004 мм. Категория указывается краской на торце (первая – синяя, вторая – зеленая, третья – красная). Класс поршня (латинская буква) и категория (цифра) маркируются на днище поршня.

В запасные части поставляются поршни классов A, C, E, которых вполне достаточно для подбора поршня к любому цилиндру, так как поршни и цилиндры разбиты на классы с некоторым перекрытием размеров.

Отверстие под поршневой палец смещено от оси симметрии на 5 мм в правую сторону двигателя. Поэтому на поршне имеется метка в виде буквы П для правильной ориентировки поршня в цилиндре. Метка должна быть обращена в сторону передней части двигателя.

С 1986 г. поршни ремонтных размеров для всех моделей двигателей Ваз изготавливаются с увеличенным на 0,4 и 0,8 мм наружным диаметром. До 1986 г. поршни ремонтных размеров для двигателей 2103 и 2106 выпускались с увеличением на 0,4; 0,7 и 1,00 мм.
Поршни двигателей 2103 и 2106 различаются только размером (диаметром).

Поршневые кольца изготовлены из чугуна. Верхнее компрессионное кольцо с бочкообразной хромированной наружной поверхностью. Нижнее компрессионное кольцо скребкового типа, фосфатированное.

Поршневые пальцы запрессовываются в верхнюю головку шатуна и свободно вращаются в бобышках поршня. По наружному диаметру пальцы разбиты на три категории через 0,004 мм. Категория пальца маркируется на его торце соответствующим цветом: 1-я – синим, 2-я – зеленым и 3-я – красным.

Шатун стальной, кованый. Нижняя головка шатуна разъемная, в ней устанавливаются шатунные вкладыши. Шатун обрабатывается вместе с крышкой и поэтому они невзаимозаменяемы с крышками других шатунов. Чтобы при сборке не перепутать крышки шатунов, на шатуне и его крышке (сбоку) имеется клеймо номера цилиндров, в который они устанавливаются. При сборке цифры на шатуне и крышке должны находиться на одной стороне.

Коленчатый вал отлит из высокопрочного чугуна и имеет пять опорных (коренных) шеек, закаленных током высокой частоты на глубину 2–3 мм. В заднем конце коленчатого вала имеется гнездо, куда вставляется подшипник ведущего вала коробки передач. Смазочные каналы в шейках коленчатого вала закрыты колпачковыми заглушками, которые запрессованы и для надежности зачеканены в трех точках.

Для продления срока службы коленчатого вала предусмотрена возможность перешлифовки шеек коленчатого вала при износе или повреждении их поверхностей. Шлифованием диаметры шеек уменьшаются на 0,25; 0,5; 0,75 и 1,00 мм.

Осевое перемещение коленчатого вала ограничено двумя упорными полукольцами, установленными в блоке цилиндров по обе стороны заднего коренного подшипника. С передней стороны подшипника ставится сталеалюминиевое полукольцо, а с задней – металлокерамическое (желтого цвета).

Вкладыши коренных и шатунных подшипников тонкостенные, биметаллические, сталеалюминиевые. Вкладыши для 1, 2, 4 и 5-го коренных подшипников имеют на внутренней поверхности канавку (с 1987 г. нижние вкладыши этих подшипников устанавливаются без канавки). Вкладыши центрального коренного подшипника отличаются от остальных вкладышей отсутствием канавки на внутренней поверхности и большей шириной. Все вкладыши шатунных подшипников без канавок, одинаковые и взаимозаменяемые. Ремонтные вкладыши изготавливаются увеличенной толщины под шейки коленчатого вала, уменьшенные на 0,25; 0,5; 0,75 и 1 мм.

Маховик отливается из чугуна и имеет стальной напрессованный зубчатый венец для пуска двигателя стартером. Маховики взаимозаменяемые, так как балансируются отдельно от коленчатого вала. Центрируется маховик с коленчатым валом передним подшипником ведущего вала коробки передач.

Маховик крепится к фланцу коленчатого вала шестью самоконтрящимися болтами, под которые подкладывается одна общая шайба. Заменять эти болты какими-либо другими недопустимо.

remocars.ru

Двигатель 2106 – четвертое поколение моторов ВАЗ

ИзготовительВАЗ
Марка ДВСВАЗ-2106
Годы производства1976 – 2006
Объем1569 см3 (1,5 л)
Мощность 64-75 л.с.
Крутящий момент87,3 Нм (3400 об/мин)
Вес121 кг
Степень сжатия8,5
Питаниекарбюратор Солекс 1107010-01, затем 1107010, с 1980 г. Озон 1107010-20
Тип моторарядный
Число цилиндров4
Местонахождение первого цилиндравозле цепи ГРМ
Число клапанов на каждом цилиндре2
Материал ГБЦсплав алюминиевый
Допустимое короблениепрокладки коллекторов (впуск/выпуск) 0,08 мм

прокладка головки цилиндров 0,05 мм

Седло клапанаширина 2 мм, угол 45°
Распредвалодин верхний внутри ГБЦ, ширина фаз 232°, опережение выпускного клапана 42°, запаздывание впускного клапана 40°
Сальник распредваладиаметры – 40 мм, 56 мм, ширина 7 мм
Материал блока цилиндровчугун
Диаметр цилиндракласс А – 79 – 79,01 мм

класс В – 79,01 – 79,02 мм

класс С – 79,02 – 79,03 мм

класс D – 79,03 – 79,04 мм

класс Е – 79,04 – 79,05 мм

Поршни и кольцапоршень из алюминиевого сплава с оловянным покрытием

кольца чугунные, компрессионное снаружи хромированное (верхнее) и фасфотированное (нижнее)

Диаметр поршнякласс А – 78,94 – 78,95 мм

класс С – 78,96 – 78,97 мм

класс Е – 78,98 – 78,99 мм

Зазорыпоршень/стенка цилиндра – 0,153 – 0,173 мм (стандарт) или 0,19 мм (максимум)

поршневых колец – 110 мм относительно плоскости разреза

Кольцо компрессионное верхнее1,535 – 1,555 мм
Кольцо компрессионное нижнее3,957 – 3,977 мм
Кольцо маслосъемное2,015 – 2,035 мм
Зазор между поршневой канавкой и кольцом0,03 – 0,07 мм
Коленвалчугун, литье
Количество подшипников коренных5
Диаметр шейки КП50,795 – 50,775 мм
Зазор коренной шейки0,1 – 0,5 мм
Подшипники шатунныедиаметр шейки вала – 47,814 мм

толщина вкладыша – 1,448 мм

ширина вкладыша – 28,025 – 28,975 мм

Сальники коленвалапередний – диаметры 42 мм, 60 мм, ширина 7 мм

задний – диаметры 85 мм, 105 мм, ширина 10 мм

Ход поршня80 мм
ГорючееАИ-92
Нормативы экологииЕвро-2
Расход топливатрасса – 7,8 л/100 км

смешанный цикл 9,2 л/100 км

город – 12 л/100 км

Расход масламаксимум 0,7 л/1000 км
Моторное масло для 21065W-30 — 15W-40
Объем моторного масла3,75 л
Периодичность заменыкаждые 55000 км
Температура рабочая80°
Ресурс моторазаявленный 120000 км

реальный 200000 км

Регулировка клапановгайками и щупом
Система охлажденияпринудительная
Количество ОЖ9,85 л
Помпакрыльчатка полимерная, крепление на блоке
Зажиганиетрамблер
Свечи на 2106 А17-ДВР,  FE65CPR, А17ДВ-10
Зазор между электродами свечи0,5 – 0,6 мм
Цепь ГРМдвухрядная роликовая, 114 звеньев
Порядок работы цилиндров1-3-4-2
Воздушный фильтрсухой со сменным картонным картриджем и предочистителем, регулировкой температуры по сезону
Масляный фильтррекомендуемый Mann W914/2
Маховик129 зубьев, 0,62 кг

диаметр внутреннего отверстия – 25,67 мм

диаметр наружный – 27,75 мм

смещений нет

Болты крепления маховикаМ10х1,25 мм, длина 23,5 мм,
Маслосъемные колпачкипроизводителей Хорс или Corteco
Компрессиядавление в цилиндрах от 10 – 14 бар, разница давлений в отдельных цилиндрах в пределах 1 бара
Температура масла80°С
Температура срабатывания термостата80 – 84°С
Давление клапана внутри радиаторной пробки0,7 – 1 бар
Содержание в выхлопе вредных продуктовСН <200%, СО <0,5%
Обороты ХХ800 – 900 мин-1
Усилие затягивания резьбовых соединенийсвеча – 31 – 39 Нм

маховик – 61 – 87 Нм

болт сцепления – 29,4 Нм

крышка подшипника – 68 – 84 Нм (коренной) и 43,32 – 53,51 (шатунный)

головка цилиндров – две стадии 31 – 41 Нм, 96 – 118 Нм

swapmotor.ru

1. Устройство автомобилей ВАЗ 2106 — DRIVE2

1. Устройство автомобилей ВАЗ 2106

1. Бачок для жидкости гидропривода сцепления;
2. Передний тормоз;
3. Пружина и амортизатор передней подвески;
4. Рычаги передней подвески;
5. Расширительный бачок системы охлаждения двгателя;
6. Боковой указатель поворота;
7. Подфарник;
8. Фары.;
9. Бачок смывателя ветрового стекла:
10. Масляный фильтр;
11. Топливный насос;
12. Указатель уровня масла в двигателе;
13. Распределитель зажигания;
14. Радиатор:
15. Бачок для жидкости гидропривода тормозов;
16. Аккумуляторная батарея;
17. Воздушный фильтр;
18. Двигатель;
19. Реле контрольной лампы заряда аккумуляторной батареи;
20. Картер сцепления;
21. Приемная труба глушителей;
22. Рычаг переключения передач:
23. Рычаг стояночного тормоза:
24. Рулевое колесо;
25. Передний дополнительный глушитель;
26. Задний дополнительный глушитель;
27. Пружина задней подноски;
28. Задний амортизатор;
29. Топливный бак;
30. Основной глушитель;
31. Задний указатель поворота:
32. Стоп-сигнал;
33. Фонарь освещения регистрационного знака:
34. Регистрационный знак;
35. Инструментальная сумка;
36. Домкрат:
37. Запасное колесо:
38. Инструментальная коробка;
39. Задний тормоз;
40. Продольные реактивные штанги задней подвески;
41. Задний мост;
42. Заднее сиденье;
43. Задний вал карданной передачи;
44. Промежуточная опора карданной передачи;
45. Передний вал карданной передачи:
46. Переднее сиденье;
47. Коробка передач;
48. Педаль гидропривода колесных тормозов;
49. Педаль гидропривода сцепления.

Автомобили семейства ВАЗ-2103 и ВАЗ-2106 являются моделями последовательного развития конструкции малолитражных автомобилей "Жигули". Их отличают хорошие динамические качества и комфортабельность. Вместе с тем, для наиболее полного удовлетворения запросов покупателей на основе базовых моделей ВАЗ-2103 и ВАЗ-2106 завод выпускает модификации автомобилей, которые отличаются, в основном, установкой двигателей с другим рабочим объемом цилиндров. Компоновка (расположение узлов и агрегатов) автомобилей ВАЗ-2103 и ВАЗ-2106 классическая, т.е. двигатель расположен спереди вдоль осевой линии автомобиля, а ведущими являются задние колеса. Крутящий момент от двигателя передается к задним колесам через узлы трансмиссии, к которой относятся сцепление, коробка передач, карданная передача, главная передача, дифференциал и полуоси заднего моста. Двигатель вместе со сцеплением и коробкой передач образует силовой агрегат, который закреплен на автомобиле в трех точках на резиновых опорах. В конструкции автомобилей учтены требования активной и пассивной безопасности, которым на Волжском автозаводе всегда уделялось большое внимание. Автомобили отвечают всем требованиям по безопасности Европейской Экономической комиссии ООН.

Двигатель. На автомобилях устанавливаются унифицированные двигатели ВАЗ различной мощности в зависимости от модели автомобиля или ее модификации. Двигатели — четырехтактные, карбюраторные, рядные, с верхним расположением распределительного вала. Система смазки двигателя снабжена полнопоточным масляным фильтром 10 и рассчитана на применение специальных масел с комплексом присадок, придающих маслу высокие смазочные свойства, стойкость против окисления и позволяющих работать в широком диапазоне температур. Система вентиляции картера — закрытого типа, обеспечивает отсос газов из картера во впускной трубопровод и повышает долговечность двигателя.

Система охлаждения — жидкостная, закрытого типа. В систему охлаждения двигателя включен отопитель кузова, в который жидкость поступает из головки цилиндров через кран и отводится к насосу. Охлаждающая жидкость — специальная с низкой температурой кипения, не действует на металлы и резину. Жидкость заливают на заводе, и не требуется ее замены в течение двух лет.

Система питания двигателя включает воздушный фильтр 17, карбюратор, топливный насос 11 с рычагом ручной подкачки топлива и топливный бак. Карбюратор с падающим потоком имеет две последовательно включающиеся смесительные камеры. На карбюраторе установлен высокоэффективный воздушный фильтр сухого типа, имеющий бумажный фильтрующий элемент с дополнительным очистителем из нетканого синтетического волокна. Топливный бак 20 размещен в багажнике. Система выпуска газов снабжена тремя последовательно расположенными глушителями. Соединенные хомутами узлы системы крепятся к полу кузова двумя резиновыми ремнями на корпус основного глушителя и резиновой подушкой за выпускную трубу.

Трансмиссия. Сцепление — однодисковое сухое с диафрагменной нажимной пружиной и гасителем крутильных колебаний (демпфером) на ведомом диске. Для управления сцеплением 'служит ножная педаль с сервопружиной и гидравлическим приводом. Коробка передач 46 имеет четыре передачи для движения вперед и одну передачу для заднего хода. На автомобилях в вариантном исполнении возможна установка пятиступенчатой коробки передач. Все передачи переднего хода снабжены синхронизаторами, которые до включения шестерен выравнивают скорости вращения соединяемых деталей. Выбранные передаточные числа обеспечивают уверенное трогание с места, хороший разгон и высокую экономичность. Карданная передача передает крутящий момент от коробки передач к главной передаче и состоит из двух валов с промежуточной опорой 43, резиновой муфты и двух карданных шарниров на игольчатых подшипниках. Главная передача и дифференциал находятся в картере заднего моста. Главная передача — коническая, гипоидного зацепления, дифференциал — двухсателлитный. Состоит из рулевого механизма и рулевого привода, передающего усилие водителя к управляемым колесам. Редуктор рулевого механизма червячный, с глобоидальным червяком и двухгребневым роликом. Передаточное отношение редуктора 16,4. Рулевой привод — трехзвенный, включает в себя одну среднюю и две боковые симметричные тяги, сошку, маятниковый и поворотные рычаги.

Подвеска передних колес — независимая, на поперечных рычагах, с цилиндрическими пружинами, телескопическими гидравлическими амортизаторами двухстороннего действия и стабилизатором поперечной устойчивости. Амортизаторы размещены внутри пружин. Штампованные верхние и нижние рычаги 4 подвески соединены с кованой поворотной цапфой с помощью двух шаровых шарниров. При помощи резинометаллических шарниров, осей, болтов и гаек нижние рычаги соединены с поперечиной передней подвески, а верхние рычаги — с несущей частью кузова. Торсионный стабилизатор поперечной устойчивости уменьшает боковой наклон кузова на повороте и снижает поперечные раскачивания кузова. Соединен с кузовом и нижними рычагами с помощью кронштейнов, охватывающих резиновые подушки штанги стабилизатора.

Подвеска задних колес зависимая, с цилиндрическими пружинами и гидравлическими телескопическими амортизаторами двустороннего действия. Представляет собой жесткую балку (задний мост) 40, связанную с кузовом одной поперечной и четырьмя продольными штангами 39. Имеет три буфера сжатия, расположенные по концам балки заднего моста и в центре. Амортизаторы 28 установлены вне пружин и крепятся сверху к кузову, а снизу — к концам балки заднего моста через конические резиновые втулки. Тормоза. Тормозная система снабжена гидравлическим приводом к колесным механизмам, управляется педалью подвесного типа и действует на все колеса. Система стояночного и запасного (аварийного) торможения (т.е. ручной тормоз) управляется рычагом 23 (рис. 2) и действует только на задние колеса. Эта система имеет механический тросовый привод. Передние тормоза 2 — дисковые, состоят из диска и суппорта. Диск прикреплен к ступице колеса, а суппорт, охватывающий диск тормоза, прикреплен к кронштейну, установленному на поворотной цапфе. Внутри суппорта находятся колесные гидравлические цилиндры с поршнями, передающими усилия на колодки с фрикционными накладками. Задние тормоза 39 — барабанные, с само устанавливающими колодками, с приводом от одного главного цилиндра или от рычага механического привода. В алюминиевом барабане заднего тормоза находится чугунное рабочее кольцо. Гидравлический привод тормозов состоит из двух независимых контуров (систем) торможения передних и задних колес. Поэтому бачок имеет две емкости для тормозной жидкости, а в главном цилиндре сделаны две независимые полости с двумя поршнями. Две независимые системы введены для безопасности: в случае повреждения одной из них (утечка жидкости или повреждения трубопровода), вторая остается в действии. Имеющийся в системе привода задних проводов регулятор давления уменьшает вероятность блокировки колес при торможении.

Электрооборудование автомобилей выполнено по однопроводной схеме, в которой отрицательные выводы источников тока и потребителей электроэнергии соединены СИ "массой", выполняющей функцию второго провода. Источниками тока в системе являются генератор переменного тока типа Г-221 с встроенным полупроводниковым выпрямителем и свинцовая аккумуляторная батарея типа 6СТ-55. Для пуска двигателя применяется стартер СТ-221 с электромагнитным тяговым реле и роликовой обгонной муфтой. В систему зажигания входят катушка зажигания, распределитель зажигания с прерывателем, центробежным автоматом и вакуумным корректором угла опережения зажигания, провода высокого и низкого напряжения, свечи зажигания и выключатель зажигания. Система освещения и световой сигнализации автомобилей обеспечивает ближнее и дальнее освещение дороги, обозначение габарита автомобиля сигнальными огнями, освещение контрольно-измерительных приборов и внутреннее освещение кузова, а также световую сигнализацию о повороте автомобиля и о работе отдельных систем двигателя и автомобиля. Основными приборами наружного освещения являются фары, подфарники, боковые указатели поворота, задние фонари, катафоты и фонари освещения регистрационного знака. Салон освещают два плафона, которые включаются выключателями, расположенными на корпусах плафонов. Кроме того, имеются дверные выключатели на стойках передних и задних дверей. При открывании какой-либо двери включаются оба плафона. На щитке приборов размещены тахометр, спидометр со счетчиками пройденного пути, указатель температуры охлаждающей жидкости, указатель уровня топлива с контрольной лампой резерва и указатель давления масла с контрольной лампой недостаточного давления. Кроме того, в спидометре и тахометре находится шесть контрольных ламп.

Кузов автомобилей типа "седан", цельнометаллический, несущей конструкции, т.е. такой, к которому крепится силовой агрегат (двигатель в сборе с коробкой передач и сцеплением) и все остальные узлы и механизмы автомобиля. Корпус кузова представляет собой сварную пространственную ферму, основными деталями которой являются стойки боковины, лонжероны и пороги пола, боковой брус крыши и различные поперечины. Эти элементы коробчатого сечения в сочетании с несущими внутренними и наружными панелями и соединительными деталями придают конструкции требуемую жесткость. Передние двери с передней навеской имеют два безопасных стекла: переднее поворотное с рукояткой и фиксатором, заднее опускное с приводом от ручки стеклоподъемника. Передние двери запираются ключом снаружи и кнопкой изнутри; запертая дверь может быть открыта внутренней ручкой. Задние двери с передней навеской имеют два безопасных стекла: переднее — опускное с приводом от ручки, заднее неподвижное. Замок задней двери имеет блокировку. Дверь запирается изнутри кнопкой; запертая дверь не может быть открыта внутренней ручкой. Запорное устройство каждой двери состоит из замка, внутреннего привода замка с ручкой, наружной ручки и фиксатора, расположенного на стойке кузова. Ветровое стекло типа "триплекс", состоящее из двух слоев стекла с прозрачной пластмассовой пленкой между ними, даже при растрескивании остается прозрачным. Заднее и боковые стекла безопасные, закаленные. Капот, открывающийся в сторону движения автомобиля, навешен на кузов по переднему краю и закреплен сзади в одной точке замком. Багажник размещен в задней части кузова. Замок крышки багажника запирается и отпирается ключом. В багажнике размещается запасное колесо 37, домкрат, а также набор шоферского инструмента и принадлежностей. Передние сиденья раздельные с откидными спинками и с механизмом регулировки положения сиденья и наклона спинки. Заднее сиденье — неподвижное, цельное. Модификации автомобилей ВАЗ-2103 различаются установкой двигателей различной мощности (см. "Техническая характеристика автомобилей"). Автомобиль ВАЗ-2106 отличается от ВАЗ-2103 установкой более мощного двигателя с

www.drive2.ru

2. Двигатель ВАЗ 2106 — DRIVE2

Рис. №1
1. Коленчатый вал;
2. Крышка первого коренного подшипника;
3. Звездочка коленчатого вала;
4. Шкив коленчатого вала;
5. Шпонка шкива и звездочки коленчатого вала;
6. Храповик;
7. Передний сальник коленчатого вала;
8. Крышка привода механизма газораспределения;
9. Шкив генератора;
10. Звездочка привода масляного насоса и распределителя зажигания;
11. Ремень привода насоса охлаждающей жидкости и генератора:
12. Валик привода масляного насоса, топливного насоса и распределителя зажигания;
13. Шкив водяного насоса охлаждающей жидкости:
14. Маслосъемное кольцо;
15. Поршень;
16. Нижнее компрессионное кольцо;
17. Верхнее компрессионное кольцо;
18. Блок цилиндров;
19. Головка цилиндров;
20. Цепь привода механизма газораспределения;
21. Прокладка крышки головки цилиндров;
22. Звездочка распределительного вала;
23. Установочный выступ на корпусе подшипников распределительного вала;
24. Выпускной клапан.
25. Впускной клапан;
26. Корпус подшипников распределительного вала:
27. Распределительный вал:
28. Рычаг привода клапана:
29. Маслоналивная горловина.
30. Крышка головки цилиндров;
31. Датчик указателя температуры охлаждающей жидкости;
32. Свеча зажигания;
33. Палец порщня:
34. Маховик:
35. Держатель заднего сальника коленчатого вала;
36. Упорное полукольцо коленчатого вала;
37. Передняя опора двигателя;
38. Задняя опора двигателя;
39. Датчик указателя давления масла;
40. Штуцер;
41. Датчик контрольной лампы давления масла;
42. Передняя крышка картера сцепления;
43. Масляный картер;
44. Кронштейн передней опоры;
45. Пружина передней опоры;
46. Буфер подушки передней опоры;
47. Резиновая подушка передней опоры;
48. Указатель уровня масла;
49. Шатун с крышкой в сборе;
50. Пробка сливного отверстия масляного картера;
51. Втулки валика привода масляного насоса, топливного насоса и распределителя
зажигания.

На автомобилях устанавливаются двигатели одинаковой конструкции, но с различным объемом цилиндров. Они различаются, в основном, размерами блока цилиндров, поршней, коленчатого вала и деталей цепного привода. Блок цилиндров 18 отлит из специального чугуна. Цилиндры блока по диаметру подразделяются через 0,01 мм на пять классов, обозначаемых буквами А, В, С, D, Е. Класс цилиндра указан на нижней плоскости блока против каждого цилиндра. Цилиндр и сопрягающийся с ним поршень должны быть одного класса для обеспечения зазора между поршнем и цилиндром 0, 05-0.07 мм. Диаметры цилиндров каждого класса следующие, мм: Диаметр цилиндра двигателей 2101,2103 76,000-76,010 76.010-76,020 76,020-76,030 76,030-76,040 76,040-76.050 Диаметр цилиндра двигателей 21011, 2106 79,000-79010 79,010-79.020 79.020-79.030 79,030 -79,040 79,040-79,050 В нижней части блока цилиндров расположены пять опор коренных подшипников коленчатого вала с тонкостенными сталеалюминевыми вкладышами. Отверстия под подшипники коленчатого вала в блоке цилиндров обрабатываются в сборе с крышками 2. Поэтому крышки подшипников невзаимозаменяемые, и для различия на их наружной поверхности сделаны риски. В задней опоре имеются гнезда для установки упорных полуколец 36, удерживающих коленчатый вал от осевых перемещений. Спереди устанавливается стало- алюминиевое полукольцо, а сзади — металлокерамическое (желтого цвета), пропитанное маслом. Величина осевого зазора коленчатого вала при сборке двигателя обеспечивается в пределах 0,06-0,26 мм. Если в эксплуатации зазор превышает максимально допустимый (0,35 мм), необходимо заменять упорные полукольца новыми или ремонтными, увеличенными на 0,127 мм. Канавки, находящиеся на одной стороне полуколец, должны быть обращены к упорным поверхностям коленчатого вала. В передней части блока цилиндров имеется полость для привода механизма газораспределения, закрытая крышкой 8. С задней стороны к блоку цилиндров прикреплен держатель 35 заднего сальника. В крышку 8 и держатель 35 установлены самоподжимные сальники. В левой части блока установлен валик 12 привода вспомогательных агрегатов. В отверстия под подшипники валика запрессованы сталеалюминевые втулки 51. Головка цилиндров 19 общая для четырех цилиндров, отлита из алюминиевого сплава. В головку запрессованы чугунные седла и направляющие втулки клапанов. В отверстиях направляющих втулок нарезаны спиральные канавки для смазки. Для уменьшения проникновения масла в камеру сгорания через зазоры между втулкой и стержнем клапана применены металлорезиновые маслоотражательные колпачки. Головка цилиндров крепится к блоку цилиндров одиннадцатью болтами. Между головкой и блоком цилиндров установлена прокладка, изготовленная из асбестового материала на металлическом каркасе и пропитанная графитом.

Рис. №2
1. Крышка шатуна;
2. Вклады шатуна:
3. Шатун,
4. Стартер;
5. Теплоизолирующий щиток стартера;
6. Выпускной коллектор;
7. Впускная труба;
8. Дренажная трубка впускной трубы;
9. Штуцер трубки для отвода охлаждающей жидкости;
10. Наружная пружина клапана;
11. Внутренняя пружина клапана;
12. Сухарь клапана;
13. Тарелка пружин;
14. Маслоотражательный колпачок;
15. Рычаг привода клапана;
16. Пружина рычага привода клапана:
17. Регулировочный болт клапана:
18. Контргайка регулировочного болта;
19. Распределитель зажигания;
20. Стопорная пластина пружины рычага клапана:
21. Втулка регулировочного болта;
22. Направляющая втулка клапана:
23. Седло клапана;
24. Поршень:
25. Эксцентрик для привода топливного насоса;
26. Валик привода вспомогательных агрегатов:
27. Шестерня привода масляного насоса и распределителя зажигания;
28. Топливный насос;
29. Штуцер крепления масляного фильтра;
30. Масляный фильтр:
31. Прокладка;
32. Валик масляного насоса;
33. Ось ведомой шестерни масляного насоса:
34. Корпус масляного насоса;
35. Ведущая шестерня масляного насоса:
36. Пружина редукционного клапана;
37. Редукционный клапан масляного насоса;
38. Крышка масляного насоса;
39. Ведомая шестерня масляного насоса;
40. Приемный патрубок масляного насоса;
41. Установочный выступ на корпусе подшипников распределительного вала;
42. Установочная метка на звездочке распределительного вала;
43. Звездочка распределительного вала:
44. Успокоитель цепи:
45. Звездочка привода вспомогательных агрегатов;
46. Цепь привода распределительного вала;
47. Установочная метка на блоке цилиндров;
48. Установочная метка на звездочке коленчатого вала;
49. Звездочка коленчатого вала;
50. Ограничительный палец;
51. Корпус натяжителя цепи;
52. Пружина натяжителя цепи;
53. Стержень натяжителя;
54. Зажимной сухарь стержня;
55. Колпачковая гайка;
56. Пружинное кольцо;
57. Пружина плунжера;
58. Стопорное кольцо плунжера;
59. Плунжер натяжителя;
60. Башмак натяжителя:
61. Натяжитель;
62. Метка ВМТ на шкиве коленчатого вала;
63. Метка опережения зажигания на 0 ;
64. Метка опережения зажигания на 5 ;
65. Метка опережения зажигания на 10

Поршни 15 изготовлены из алюминиевого сплава и покрыты слоем олова для улучшения прирабатываемости. Юбка поршня в поперечном сечении овальная, а по высоте имеет коническую форму. Кроме того, в бобышки поршня залиты стальные терморегулирующие пластины. Все это выполнено для компенсации неравномерной тепловой деформации поршня при нагреве. В бобышках поршня имеются отверстия для прохода масла к поршневому пальцу. Отверстие под поршневой палец смещено от оси симметрии на 2 мм в правую сторону двигателя для уменьшения стука поршня при переходе через ВМТ. Поэтому около отверстия под поршневой палец есть метка "П", которая при сборке должна быть обращена в сторону передней части двигателя. Поршни, как и цилиндры, по наружному диаметру сортируются на пять классов через 0,01 мм, а по диаметру отверстия под поршневой палец — на три категории через 0,001 мм, обозначаемые цифрами 1. 2, 3. Класс поршня (буква) и категория отверстия под поршневой палец (цифра) клеймятся на днище поршня. Поршни по массе в одном и том же двигателе должны быть подобраны с максимально допустимым отклонением (2.5 г). Поршневые палены 14. 16 и 17 изготовлены из чугуна. Наружная поверхность верхнего компрессионного кольца 17 хромирована для повышения износостойкости и для улучшения прирабатываемости имеет бочкообразную форму образующей. Нижнее компрессионное кольцо 16 — скребкового типа (с проточкой по наружной поверхности), фосфатированное. Кольцо надо устанавливать проточкой вниз.

Масло — съемное кольцо 14 имеет прорези для снимаемого с цилиндра масла и внутреннюю витую пружину (расширитель). Шатуны 49 — стальные, кованые, с разъемной нижней головкой, в которой устанавливаются вкладыши шатунного подшипника. Шатун обрабатывают вместе с крышкой, поэтому при сборке номера на шатуне и крышке должны быть одинаковы. Коленчатый вал 1 — пяти опорный. отлит из чугуна. Шейки вала закалены токами высокой частоты на глубину 2-3 мм. В заднем конце коленчатого вала выполнено гнездо под передний подшипник первичного вала коробки передач, по наружному диаметру которого центрируется маховик 31. Маховик устанавливается на коленчатый вал так, чтобы метка (конусообразная лунка около зубчатого обода маховика) и ось шатунной шейки первого цилиндра находились в одной плоскости и по одну от оси коленчатого вала. Вкладыши коренных и шатунных подшипников — тонкостенные, сталеалюминевые. Все шатунные вкладыши одинаковые и взаимозаменяемые. Верхние вкладыши 1-го, 2-го, 4-го и 5-го коренных подшипников одинаковые, с канавкой на внутренней поверхности, а нижние без канавки. Вкладыши 3-го коренного подшипника отличаются от остальных большей шириной и отсутствием канавки на внутренней поверхности. Газораспределительный механизм обеспечивает наполнение цилиндров двигателя горючей смесью и выпуск отработавших газов в соответствии с принятым для двигателя порядком работы цилиндров и фазами газораспределения. К деталям механизма относятся: распределительный вал, клапаны и направляющие втулки, пружины с деталями крепления, рычаги привода клапанов. Распределительный вал, управляющий открытием и закрытием клапанов, чугунный, литой. Трущиеся поверхности кулачков подвергнуты отбеливанию. Этот процесс заключается в электродуговом оплавлении поверхностей, в результате которого образуется слой так называемого "белого" чугуна, обладающего высокой твердостью. Вал вращается на пяти опорах в специальном корпусе 26 (см. рис. 3), а от осевых перемещений удерживается упорным фланцем, помещенным в проточке передней опорной шейки вала. Клапаны (впускной и выпускной) расположены в головке цилиндров наклонно в один ряд.

Головка впускного клапана имеет больший диаметр для лучшего наполнения цилиндра, а рабочая фаска выпускного клапана, работающая при высоких температурах в агрессивной среде выпускных газов, имеет наплавку из жаростойкого сплава. Пружины 10 и 11 (рис. 4) прижимают клапан к седлу и не позволяют ему отрываться от рычага привода. Верхняя опорная тарелка 13 пружин удерживается на стержне клапана двумя сухарями 12. имеющими в сложенном виде форму усеченного конуса. Рычаги 15 передают усилие от кулачка распределительного вала к клапану. Рычаг одним концом опирается на сферическую головку регулировочного болта 17, а другим на торец клапана. Регулировочный болт ввернут во втулку 21 и стопорится контргайкой 18. Привод вспомогательных агрегатов. Вспомогательные агрегаты двигателя и механизм газораспределения приводятся в действие от коленчатого вала с помощью цепной передачи. Она состоит из двухрядной втулочно-роликовой цепи 46. ведущей звездочки 49 на коленчатом валу, ведомой звездочки 43 распределительного вала, успокоителя 44 цепи и натяжителя 61 с башмаком 60. Башмак натяжителя и успокоитель цепи имеют стальной каркас с привулканизированным слоем резины. При отворачивании фиксирующей гайки 55 цепь натягивается башмаком 60. на который действуют пружины 52 и 57 через плунжер 59. Башмак натяжителя вращается вокруг болта крепления. После затяжки гайки 55 стержень 53 зажимается пантами сухаря 54, вследствие чего блокируется пружина 52 натяжителя цепи. При работе двигателя на плунжер 59 воздействует только внутренняя пружина 57, обеспечивающая благодаря зазору 0,2-0,5 мм в механизме натяжителя компенсацию колебаний цепи. Успокоитель 44 цепи гасит колебания ведущей ветви цепи. При работе двигателя цепь вытягивается. Она считается работоспособной, если натяжитель обеспечивает ее натяжение, т.е. если цепь вытянулась не более, чем на 4 мм. Валик 26 привода масляного насоса, распределителя зажигания и топливного насоса установлен вдоль двигателя и имеет две опорные шейки, винтовую шестерню и эксцентрик 25, который через толкатель приводит в действие топливный насос. Винтовая шестерня валика 26 находится в зацеплении с шестерней 27, которая

www.drive2.ru

Схема электрооборудования ВАЗ 2106 — Лада 2106, 1.5 л., 1976 года на DRIVE2

Полный размер

Схема электрооборудования автомобилей ВАЗ-2106, ВАЗ-21061, ВАЗ-21065:
1 — фары; 2 — подфарники; 3 — боковые указатели поворота; 4 — аккумуляторная батарея; 5 — реле сигнализатора заряда аккумуляторной батареи; 6 — реле включения ближнего света фар; 7 — реле включения дальнего света фар; 8 — лампа освещения подкапотного пространства; 9 — электромагнитный клапан карбюратора; 10 — стартер; 11 — генератор; 12 — электродвигатель вентилятора системы охлаждения двигателя; 13 — звуковой сигнал; 14 — датчик включения электродвигателя вентилятора; 15 — свечи зажигания; 16 — датчик сигнализатора недостаточного давления масла; 17 — датчик указателя давления масла; 18 — датчик сигнализатора недостаточного уровня тормозной жидкости; 19 — датчик указателя температуры охлаждающей жидкости; 20 — электродвигатель очистителя ветрового стекла; 21 — катушка зажигания; 22 — распределитель зажигания; 23 — электродвигатель омывателя ветрового стекла; 24 — реле включения электродвигателя вентилятора; 25 — регулятор напряжения; 26 — реле-прерыватель очистителя ветрового стекла; 27 — дополнительный блок предохранителей; 28 — основной блок предохранителей; 29 — выключатель света заднего хода; 30 — выключатель стоп-сигнала; 31 — штепсельная розетка для переносной лампы; 32 — реле-прерыватель аварийной сигнализации и указателей поворота; 33 — переключатель электродвигателя отопителя; 34 — добавочный резистор электродвигателя отопителя; 35 — электродвигатель отопителя; 36 — лампа освещения вещевого ящика; 37 — часы; 38 — прикуриватель; 39 — выключатель аварийной сигнализации; 40 — выключатель сигнализатора прикрытия воздушной заслонки карбюратора; 41 — выключатель освещения приборов; 42 — переключатель очистителя и омывателя ветрового стекла; 43 — переключатель света фар и указателей поворота; 44 — выключатель зажигания; 45 — выключатель заднего противотуманного фонаря; 46 — выключатель наружного освещения; 47 — выключатели плафонов освещения салона, расположенные в стойках передних дверей; 48 — выключатели плафонов освещения салона, расположенные в стойках задних дверей; 49 — плафоны освещения салона; 50 — выключатель сигнализатора включения стояночного тормоза; 51 — лампа освещения прибора; 52 — указатель уровня топлива с сигнализатором резерва; 53 — указатель температуры охлаждающей жидкости; 54 — указатель давления масла с сигнализатором недостаточного давления; 55 — сигнализатор включения стояночного тормоза; 56 — сигнализатор заряда аккумуляторной батареи; 57 — сигнализатор прикрытия воздушной заслонки карбюратора; 58 — тахометр; 59 — сигнализатор включения габаритного света; 60 — сигнализатор включения указателей поворота; 61 — сигнализатор включения дальнего света фар; 62 — спидометр; 63 — сигнализатор недостаточного уровня тормозной жидкости; 64 — задние фонари; 65 — фонари освещения номерного знака; 66 — датчик указателя уровня и резерва топлива; 67 — лампа освещения багажника; 68 — задний противотуманный фонарь; 69 — выключатель звукового сигнала; А — условная нумерация штекеров в колодках очистителя ветрового стекла и его реле; Б — нумерация штекеров в колодке реле-прерывателя 32 аварийной сигнализации и указателей поворота; В — нумерация штекеров в колодке выключателя 39 аварийной сигнализации

Полный размер

www.drive2.ru

Руководство по ремонту Ваз 2106 Жигули

Общая информация об автомобиле.

ВАЗ-2106 Жигули/Lada 1600/Lada 1500L/Lada 1300SL - четырехдверный пятиместный легковой автомобиль с кузовом типа "седан" и задними ведущими колесами. Одна из самых популярных моделей Волжского автомобильного завода.

Когда в 1976 году на заводе в Тольятти освоили производство модели ВАЗ-2106, которая была переработана для отечественных условий эксплуатации из RAT 124 Speciale образца 1972 года, никто не мог и предположить, что именно она станет самой популярной и массовой продукцией Волжского автозавода.

"Шестерка" отличается от ВАЗ-2103 более мощным 80-сильным двигателем ВАЗ-2106 рабочим объемом 1,6 л, иной схемой электрооборудования и измененным оформлением кузова и салона. Так, передние сдвоенные фары получили пластмассовые "очки", изменена облицовка радиатора, стоят другие бамперы с пластмассовыми "клыкамии" и "уголками", задние фонари объединены с подсветкой номерного знака, пластмассовыми "прокладками" между решеткой радиатора и фарами. По сравнению с автомобилями "Москвич" эти 5-местные седаны, отличавшиеся лучшей динамикой и действительно комфортабельным интерьером, были верхом комфорта и престижа для широких слоев автолюбителей СССР. В конце 1970-х ВАЗ-2106 сразу приобрел славу "шикарного" и скоростного автомобиля, но дорогого и менее "практичного", чем прочие "Жигули". Приличная для того времени динамика (максимальные 150 км/ч и 16 с до 100 км/ч), рельефные сиденья с подголовниками, панель приборов с тахометром и прекрасная звукоизоляция - было что ценить.

В 1979 году завод наладил выпуск менее мощных модификаций ВАЗ-21061 с 1,5 литровым 71-сильным двигателем ВАЗ-2103 и ВАЗ-21063 с 1,3 литровым 64-сильным двигателем ВАЗ-21011. Они популярностью "шахи" в народе не пользовались, но масштаб их производства нарастал (особенно 21063), и в условиях советского дефицита потребителю приходилось мириться с сочетанием дорогого и утяжеленного кузова со слабым двигателем, заметно ухудшавшим динамику. С 1980 года начали монтировать карбюраторы Озон типа 2107. Изменение электрики в связи с меняющейся технологией происходило постоянно. В 1977-м машины начали оснащать новыми клеммами и соединениями проводки, а с 1986-го устанавливают новое реле.

В 1982 году проведена первая модернизация автомобиля. На ВАЗ-2106 начали монтировать модернизированные 75-сильные (по новому ГОСТу) двигатели ВАЗ-2106. На заднем крыле по линии молдинга перестали устанавливать светоотражатели. В 1988-м модернизацию прошла система выпуска: в ней поставили прокладку и гайку одноразового пользования.

В 1990 году на ВАЗе освоили своего рода комплектацию Люкс - ВАЗ-21065 со стандартным двигателем ВАЗ-2106 с бесконтактной системой зажигания, карбюратором типа "Солекс" (21053-1107010-03), галогеновыми фарами, улучшенной обивкой салона и иными подголовниками сидений. Эта модификация выпускалась с двигателем 1500, "пятерочными" бамперами, электрообогревом заднего стекла, более мощным генератором, пятиступенчатой КП. Экспортные модификации ВАЗ-21064 внешне отличались от ВАЗ-21065 бамперами с встроенными поворотниками и несколько иной электрической схемой. С 1985 года поначалу на экспортные модификации, затем иногда и на "внутренние" начали устанавливать 5-ступенчатую коробку передач типа ВАЗ-2112, а позже - типа ВАЗ-21074, что значительно снижает расход топлива на трассе и шум от двигателя.

К концу 1980-х эта модель с модификациями осталась самой массовой и популярной в программе ВАЗа. Конечно, престижной ее уже не считали, но добрая память о первом семействе "Жигулей" поддерживала устойчивый спрос на "шестерку". На него не влияли даже засилье маломощной модификации ВАЗ-21063 и резкое ухудшение качества сборки и комплектующих в 1990-е годы. Автомобиль со временем стал настолько доступен по цене, что перешел в разряд непритязательных "рабочих лошадок". У него сложилась и постоянная армия поклонников. Однако теперь ВАЗ-2106 все же постепенно сдает позиции, прежде всего из-за морального старения дизайна и интерьера, а также довольно невысоких ездовых качеств, органически присущих классической компоновке. Тем не менее у "шестерки" есть все шансы встретить на конвейере и свой четвертьвековой юбилей.

Тонкие двери без противоударных брусьев уже не отвечают в полной мере современным требованиям по безопасности, а высокий уровень шума в салоне моделей последнего выпуска свидетельствует не о плохой изоляции, а о дефектах двигателя и трансмиссии, что теперь отнюдь не редкость, как и разрушение балки переднего моста. Таково стало качество комплектующих на ВАЗе... К тому же с утратой престижности модели на модификации с самой дешевой комплектацией перестали устанавливать молдинги, да и вообще свели хром в отделке к минимуму, что тем не менее не сделало автомобиль более современным (тем более что мода на хром в декоре автомобилей опять вернулась). К существенному недостатку таких комплектаций можно отнести и отсутствие электрообогрева заднего стекла.

Самой неудачной деталью оформления интерьера можно назвать тонкое и скользкое рулевое колесо. Впрочем, на модели 21065 попадается и другое, более современное, меньшего размера. Фамильная же реликвия - четыре фары в прямоугольных сдвоенных "очках", уже настолько вышли из моды, что, можно сказать, опять придают модели определенный "шарм". В общем, несмотря на моральную старость, ВАЗ-2106 можно признать оптимальным "первым автомобилем" в жизни.

automend.ru

Двигатель ВАЗ 2106 и его модернизация

Двигатель ВАЗ 2106 монтируется на легковых авто производства Волжского автомобильного завода, деятельность которого начала вестись в 1976 году. Мотор Ваз 2106 — это четырехтактный силовой агрегат, схема — карбюраторная, устройство — рядное.

Особенности конструкции

Охлаждение мотора производится в замкнутом контуре при помощи циркуляции охлаждающей жидкости. Принцип работы охлаждающей системы— принудительный.

Схема работы смазочной системы комбинированная — разбрызгивание плюс подача моторного масла под давлением.

Порядок работы цилиндров следующий: 1—3—4—2.

Устройство ДВС позволяет производить капитальный ремонт двигателя ВАЗ 2106 и дополнительный тюнинг двигателя ВАЗ 2106.

Замена двигателя ВАЗ 2106 производится после ознакомления с новыми ценами на данный вид мотора. Перед тем как приступать к замене движка, нужно узнать, сколько весит двигатель ВАЗ 2106.

Силовой агрегат шестой модели устанавливается на автомобили ВАЗ 21074, «НИВА», ВАЗ 2106.Транспортные средства марки УАЗ не комплектуются данными моторами.

Шестой движок — описание технических характеристик

Основные технические характеристики мотора:

  1. Блок 2106 цилиндров изготовлен из чугуна.
  2. Питание производится по карбюраторной схеме.
  3. Тип мотора — бензиновый, рядный.
  4. Число цилиндров в блоке равно 4.
  5. Каждый цилиндр диаметром 79 мм оборудован двумя клапанами.
  6. Величина хода поршня равна 80 мм.
  7. Степень сжатия движка равна 8,5 атмосфер.
  8. Мощность двигателя ВАЗ 2106 — 75 лс.
  9. Обороты равны 5400 об/мин.
  10. Величина крутящего момента 116 Нм.
  11. Рекомендуемое топливо — АИ 92.
  12. Вес двигателя ВАЗ 2106 в сборе равен 121 кг.
  13. Замена масла в двигателе ВАЗ 2106 — требуемое количество 3,5 литров.
  14. Виды рекомендованных марок моторного масла:10w-40,5w-40, 15w-40, 5w-30.
  15. Тюнинг ВАЗ 2106 — лошадиный равен 200.

Каждая инженерная доработка привела к значительному улучшению конструкции, о чем свидетельствует представленная характеристика двигателя ВАЗ 2106.

Что удалось существенно улучшить

Усовершенствованная характеристика ВАЗ 2106:

  • Использование нового блока цилиндров улучшенной конструкции с измененным диаметром.
  • Двигатель ВАЗ 2106 обладает увеличенной мощностью благодаря увеличению общего объема силового агрегата и улучшению характеристик и свойств цилиндров.
  • Использование новых прокладок в связи с изменением диаметров цилиндров.
  • Оснащение поршнями диаметром 79 мм, позаимствованными у одиннадцатой модели.
  • Обеспечение равномерности нагрева поршней благодаря цилиндрическим лункам в моторе и использованию стальных пластин терморегулирующих на поршнях.

Специальные терморегулирующие пластины, устанавливаемые в поршнях, изготовлены из стали высокого качества.

Техническое обслуживание силового агрегата 2106

Для определения возможных проблем в работе автомобиля необходимо проводить регулярное диагностирование всей машины. При помощи мастера устанавливаются нормативы функционирования всех систем механизма.

Ремонтные работы подразделяются по категориям сложности в зависимости от дефектов систем и изношенности узлов и деталей движка. В процессе детальной диагностики систем проводятся исследования под силовыми нагрузками.

Успешный ремонт двигателя ВАЗ 2106 своими руками производится приобладании определенным опытом и навыками. В помощь мастерам выпущена специальная книга-руководство, приобрести которую можно в торговой сети в магазинах, которые торгуют автомобильными запасными частями.

ВАЗ 2106 ремонт, сборка и разборка производятся при наличии опыта работы, также необходим полный свой набор инструментов и необходимых запчастей.

Наиболее часто встречающиеся поломки шестого мотора

Автовладельцы чаще всего сталкиваются с такими дефектами в работе двигателя:

  1. Увеличивается внутренний диаметр цилиндрана 0,15 мм после прохождения более 5 тыс. км. Данный дефект образуется, если не производится своевременная замена моторной смазки.
  2. Изнашивается распределительный вал.
  3. Шумовые эффекты в виде постукиваний в двигателе. Данный дефект устраняют при помощи регулировки клапанов, замены топлива на более высокооктановое горючее. Если эти мероприятия не помогли, то необходимо обратиться в ближайшее СТО, где будут проведены диагностика и ремонт поршней и подшипников шатуна.
  4. Падает давление масла. При этом смазка не поступает к трущимся поверхностям, вследствие чего возрастает сила трения, вызывающая сгорание прокладок, ускоренный износ рабочих деталей, устройство приходит в негодность.
  5. Скрипы свидетельствуют о поломках в натяжителе цепи газораспределительного механизма, успокоителе или в подшипнике помпы.
  6. Если двигатель глохнет на ходу, необходимо заняться системами зажигания либо питания.
  7. Выключение мотора при холостых оборотах происходит при сбое в регулировках оборотов холостого хода или воздушной заслонки.
  8. Троение движка, при данном дефекте необходимо отрегулировать или заменить прогоревшие клапаны, прокладку ГБЦ. Причиной троения также может стать горючее, обладающее низким октановым числом.

Почему греется двигатель

Наиболее частым дефектом двигателя 2106 является его перегрев. Рабочая температура двигателя находится перед отметкой +96°С.

Причинами того, что мотор начал сильно греться, могут являться неисправности следующих систем и узлов:

  • термостат, возникновение воздушной пробки;
  • радиатора, его засорение;
  • низкое качество жидкости, применяемойдля охлаждения;
  • вентилятор вышел из строя.

При выявлении перегрева двигателя нужно срочно остановить машину и произвести тщательное обследование и устранение причины. Если движок начал нагреваться по причине поломки термостата, то данное устройство необходимо заменить на новый экземпляр.

При дефектах в радиаторе необходимо дать время для того, чтобы охлаждающая жидкость полностью остыла и только после этого начать диагностику, слив антифриза и устранение поломки.

Как форсировать двигатель ВАЗ

Чтобы усилить мощность мотора применяются различные технологии.Форсирование двигателя ВАЗ 2106 производится при помощи тюнинга.

Самый эффективный способ — это установка турбо на ВАЗ 2106 и отвод продуктов сгорания через прямоточную систему.

Ваз 2106 турбо конкурирует на дорогах со многими именитыми брендами.

Турбина, турбонаддув устанавливаются на улучшенную шестерку с целью ее модернизации. При этом ее мощность существенно увеличивается. Установка специальных деталей внутрь силового агрегата не дает такого эффекта, как турбина.

Ваз 2106 турбо используют любители высоких скоростей. Замененный тюнинговый автомобиль имеет дополнительное оборудование, требующее дополнительных затрат по уходу и контролю за работой всех систем, по периодическому техосмотру. Стоимость установки доходит до половины цены машины.

avtodvigateli.com

Двигатель ВАЗ 2106 | Греется двигатель 2106, проблемы, масло


Характеристика двигателя ВАЗ 2106

Двигатель Ваз  1,6л.
Годы выпуска – (1976 – наше время)
Материал блока цилиндров – чугун
Система питания – карбюратор/инжектор
Тип – рядный
Количество цилиндров – 4
Клапанов на цилиндр – 2
Ход поршня – 80 мм
Диаметр цилиндра – 79 мм
Степень сжатия – 8,5
Объем двигателя 2106 – 1569 см. куб.
Мощность двигателя 2106 – 75 л.с. /5400 об.мин
Крутящий момент – 116 Нм/3000 об.мин
Топливо – АИ92
Расход  топлива — город  10.3л. | трасса 7.4 л. | смешанн. 10л/100 км
Расход масла — 700 гр на 1000 км
Габаритные размеры двигателя 2106 (ДхШхВ), мм — 565х541х665
Вес двигателя 2106 — 121 кг
Масло в двигатель 2106:
5W-30
5W-40
10W-40
15W-40
Сколько масла в двигателе 2106: 3.75 л.
При замене заливать около 3.5 л.

Ресурс двигателя ваз 2106 :
1. По данным завода – 125 тыс.км
2. На практике – до 200 тыс.км

ТЮНИНГ
Потенциал – 200 л.с.
Без потери ресурса – 80 л.с.

Двигатель устанавливался на:
ВАЗ 2106
ВАЗ 2121 «Нива»
ВАЗ 21074

Проблемы, неисправности и ремонт двигателя 2106

Двигатель ВАЗ 2106 1,6 л. продолжение троешного движка и в свою очередь мотора копейки. Основные отличия двигателя ВАЗ 2106 от 2103 поршнем увеличенного диаметра до 79 мм, блок двигателя 2106 остался прежним. Кстати, на нем же в левой части, левее топливного насоса находится место, где выбит номер двигателя 2106, многие не могут его найти, эта информация решит ващ вопрос раз и навсегда. Существует еще двигатель 21067 инжектор, он представляет собой обычный шестерошный мотор накрытый гбц от инжекторного нива мотора 21214, собственно и все различия. Как показало время и практика, карбюраторный двигатель шестерки стабильнее инжекторного.
Сам по себе двигатель 2106 инжекторный или карбюраторный рядный  4-х цилиндровый с верхним расположением распределительного вала, грм 2106 имеет цепной привод. Мотор относится к так называемой «классической» серии с высоким блоком. Ресурс мотора, при бережной эксплуатации, своевременному обслуживанию превышает установленные заводом 125 тыс. км и достигает 180-200 тыс. км. Несмотря на это, в народе этот мотор считается менее надежным нежели движок от 2103. Чтобы движок жил долго и счастливо, перед движением его необходимо прогреть. В зимнее время прогрев двигателя ваз 2106 длиться около 5 минут на 1500-2000 об/мин, как только начинает держать холостые обороты значит можно ехать.
Ниже посмотрим основные недостатки и проблемы этого движка, встречающиеся чаще всего. Начнем с масла, несвоевременная замена масла в двигателе 2106 или экономия и использование масла низкого качества, приводит к тому, что после пробега 60000 км диаметры цилиндров увеличатся на 0,15мм, забудьте о дешевых маслах. Кроме того, часто бывает, что двигатель ваз 2106 ест масло, более литра на 1000км. В этом случае замеряем компрессию, исходя из этого определяем клапана приехали или кольца или что либо еще.
На двигателях 06 имеет место проблема повышенного износа распредвала, болезнь всех жигулей. Как и все предыдущие жигулевские моторы,  этот двигатель ваз 2106 нуждается в регулировке клапанов, примерно раз в 7-10 тыс.км,  громкий стук при работе двигателя на холостом ходу слышный с  места водителя при закрытом капоте говорит именно об этом. Говорить о звуках и стуках в моторах шестерок можно вечно, кроме вышеупомянутых клапанов, к основным причинам шума в двигателе ваз 2106 относится и детонация, почему детонирует двигатель — низкооткановое топливо, нагар в камере сгорания и неверная установка зажигания, регулируете зажигание, льете нормальный бензин и проблема исчезает. Стучит двигатель ваз 2106 издавая металлический звук?Это поршневые пальцы или шатунные подшипники, нужно срочно ехать в сервис. Звук появляется во время прогрева мотора и похож на стук посуды из глины?Проблема в поршнях, неспеша можно доехать до сервиса. Стук в двигателе ваз 2106 раздающийся из нижней части мотора одновременно с падением давления масла говорит о проблеме с коренными подшипниками, глушим машину и едем в сервис на буксире. Если шум больше похож на скрип в двигателе ваз 2106, смотрите на успокоитель и натяжитель цепи грм, если скрежет со стуком — подшипник помпы.
Неустойчивая работа двигателя ваз 2106 обычное дело на карбюраторных машинах, чистите жиклеры карбюратора. Если глохнет двигатель ваз 2106 на холостом ходу, при этом обороты холостого хода отрегулированы нормально, регулируйте воздушную заслонку. Если глохнет на ходу, причина в системе питания или зажигания.
Едем дальше, ваш двигатель 2106 греется или кипит? Проверяем термостат(сэкономили и купили барахло?), радиатор(забит или нет), возможно воздух в системе охлаждения, это основные моменты вызывающие перегрев. Владельцы, особенно те, кто купил машину впервые, часто кричат почему троит двигатель ваз 2106? Назову основные причины: неверно отрегулировали клапана, прогорел клапан, прокладка гбц вышла из строя, об этом подскажет скачущая температура охлаждающей жидкости, повышенная дымность из выхлопной системы(белый дым). К причинам троения мотора относится и низкооктановый бензин, неверно отрегулированный карбюратор, этот же карбюратор может стать причиной, по которой дергается двигатель ваз 2106, но если холостые держит, смотрите систему зажигания. Хочу добавить по поводу дымности, сильно дымит двигатель ваз 2106?Это маслосъемные кольца или сальники клапанов, везите машину в сервис и настраивайтесь на капремонт.
Ок, с этим разобрались, теперь обратите внимание на подушки двигателя 2106 они могут стать причиной вибрации мотора, если подушки износились езжайте на СТО для их замены. Кроме того причиной вибрации двигателя может стать дисбаланс коленвала и карданного вала, разные поршни и другие менее распространненые причины. Все это диагностируется и устраняется в условиях сервиса.
Иногда задают интересный вопрос: что делать когда заклинил двигатель ваз 2106? Однозначного ответа здесь нет, вскрытие покажет. Везите авто в сервис, мастер на месте определит причину и будьте готовы расстаться с хорошей суммой денег.
Все вышеизложенные проблемы актуальны для всего классического семейства моторов, включая нивовские 1,7л. и 1,8л.

Тюнинг двигателя 2106 своими руками

Увеличение объема двигателя ВАЗ 2106

Всем владельцам рано или поздно стандартных 75 сил перестает хватать, автомобиль начинает казаться вялым, неедущим и встает вопрос как увеличить мощность двигателя 2106 . Наиболее экономичным и простым тюнингом является расточка двигателя ваз 2106 на 3 мм под 82 мм поршень.  Точить больше не получится, стенки блока становятся совсем тонкими, остается только гильзовка блока. Для получения более моментного мотора и дальнейшего наращивания объема до 1,8л. нужно увеличивать ход поршня до 84 мм.  В остальном модернизация, доработка и форсирование двигателя 2106 1:1 повторяет доработку 2103, об установке валов об этом читаем ЗДЕСЬ.

Двигатель от Приоры на ВАЗ 2106

Завалялся лишний приоромотор в гараже?Не спешите отправлять его на свалку, есть идея получше. Установка 16 клапанного двигателя на Ваз 2106, это один из лучших способов получить надежных 100 л.с, но в тоже время процедура довольно непростая, придется пилить болгаркой моторный щит, переваривать поддон, установить подшипник коленвала 2101 на восьмерочный, родная коробка остается, сцепление меняется на приоровское. Кроме того, доработки потребует маховик, система выпуска, охлаждения и привод акселератора. Не пугает?Тогда попробовать стоит. Материалы с поэтапным фотоотчетом широко доступны, найти труда не составит. С двигателем 2112 на Ваз 2106 ситуация аналогичная, в любом случае подобный свап лучше чем выжимать соки со старого классического мотора. Все это реализуемо и с Нивой 1.7 и 1.8

Турбо двигатель ВАЗ 2106

Самый дорогой способ повышения мощности двигателя ваз 2106 это турбина и используется только фанатами ради веселья, развлечения и т.д. Если для вас деньги значения не имеют, читайте раздел «Турбо классика«, в противном случае смотрите другие варианты переделки двигателя ваз 2106.

РЕЙТИНГ ДВИГАТЕЛЯ: 2

<<НАЗАД

wikimotors.ru

Модификации ВАЗ-2106 — Лада 2106, 1.3 л., 1988 года на DRIVE2

-ВАЗ-21060 -рабочий объём 1600 куб.см

-ВАЗ-2106 «Турист» — пикап со встроенной в кузов палаткой, сделан по заказу технической дирекции.

ВАЗ-2106 «Турист»

-ВАЗ-21061 — Двигатель ВАЗ-2103, рабочий объём 1500 см.

Но изначально ВАЗ-21061 был вариант машины для Канады

ВАЗ-21061

ВАЗ-21061


«Канадский» вариант с мощными бамперами из аллюминиевого профиля. ему был присвоен индекс 21061, но затем Канада «отпала», и его носила самая «хилая» модификация с двигателем 1,3 л.

-ВАЗ-21062 — Экспортный вариант ВАЗ-2106 с правым расположением рулевого колеса.

-ВАЗ-21063 — рабочий объём 1300 куб.см (от ВАЗ 21011(модификация ВАЗ 2101)) карбюратор «Озон» 2105-1107010-20

-ВАЗ-21064 — Модель ВАЗ-21064 представляет собой экспортную модификацию ВАЗ-21061.

-ВАЗ-21065 — Рабочий объём 1500 куб.см, бамперы от ВАЗ-2105, электрообогрев заднего стекла, более мощный генератор, пятиступенчатая коробка передач, бесконтактная система зажигания, карбюратор «SOLEX—21053», электростеклоподъемники передних дверей, травмобезопасное рулевое колесо, иная обивка салона, иные сиденья с подголовниками.
ВАЗ-21065-01- Рабочий объём 1500 куб.см, бамперы от ВАЗ-2105, электрообогрев заднего стекла, более мощный генератор, пятиступенчатая коробка передач, бесконтактная система зажигания, редуктор заднего моста 3.9, карбюратор "Солекс 21053", электростеклоподъемники передних дверей

-ВАЗ-21066 — Экспортный вариант ВАЗ-21063 с правым расположением рулевого колеса.

-ВАЗ-21067 — Ижевские модели ВАЗ-2106 последних выпусков имели индекс ВАЗ-21067, на них устанавливался двигатель ВАЗ-21067 объемом 1600 см3, который является модификацией двигателя ВАЗ-2106 с системой впрыска топлива и каталитическим нейтрализатором, выполняющим нормы токсичности Евро 2. На ижевских автомобилях модели ВАЗ-21067 нет трамблера, механического бензонасоса с рычажком ручной подкачки и карбюратора. Компоненты системы питания для инжекторной «шестерки» позаимствованы у переднеприводных вазовских машин. Блок управления – «Январь 5.1», только со своими калибровками. Воздушный и топливный фильтры, модуль зажигания тоже унифицированы. Ресивер – от впрыскового «нивовского» мотора. Датчик скорости установлен на коробке передач в месте присоединения троса спидометра, а последний подключен через переходник – так же, как на «Ниве» ВАЗ-21214. Нейтрализатор в системе выпуска и адсорбер обеспечивают Евро 2 не только по выхлопу, но и по испарениям топлива. Октановое число применяемого бензина не изменилось – АИ-92, ведь степень сжатия двигателя осталась прежней.

-ВАЗ-21067-20 — экспериментальный, с инжекторным двигателем 2106, рабочий объём 1600 куб. см, 2005 год, левый руль

-ВАЗ-21068 — был выпущен как носитель агрегатов периода доводки новых моторов ВАЗ-2108 и ВАЗ-21083.

-ВАЗ-21069 — Модель ВАЗ-21069 внешне полностью идентична ВАЗ-2106, но с двухсекционным РПД ВАЗ — 411 мощностью 120 л.с. С 1983 года мог устанавливаться мотор ВАЗ — 413 мощностью 140 л.с., а с 1997 года универсальный РПД для заднеприводных и переднеприводных ВАЗов ВАЗ-415. Автомобили изготавливались по заказу спецслужб.

-ВАЗ-2106 «пол-седьмого» — «Псевдо-семёрка» для семьи Брежнева, сделанная из обычной «шестёрки». Получила прозвище «пол-седьмого».

ВАЗ-2106 «пол-седьмого»

-ВАЗ-2106 универсал.

ВАЗ-2106 универсал

www.drive2.ru

Доработка двигателя 2106 ч.1 — ЗАЗ 968, 1.6 л., 1982 года на DRIVE2

Сама по себе установка мотора от "жигулей" это уже огромный шаг вперед. Но ведь хочется при этом чтобы движок был с "огоньком". Занявшись задом "жужи" подумал, а почему бы нет. Вначале склонялся в сторону установки компрессора, готовые киты продаются в интернете. Но посмотрел результаты и решил обойтись без нагнетателя.
Что решил сделать;
1. Фрезерануть голову 1,7 мм. на расчетную степень сжатия 9,7 — 95 бензин.
2. Фрезерануть впускные, выпускные каналы, впускной, выпускной коллектор.
3. Изготовить Т-образные клапана.
4. Установить "нивовский" распредвал — фаза подлиннее, выход клапана больше.
5. Установить БСЗ.
6. Доработать карбюратор ОЗОН, а в дальнейшем поставить солекс-спорт.
7. Доработать поршни, шатуны, рокера.

Что ожидаю от мотора. Во первых с установкой "нивовского" распредвала подрастет момент, вплоть до 6000 об. Улучшенная продувка добавит мощности, а БСЗ выровняет палку момента. На деле хочется приблизится к 10 сек. до 100. Ожидаемое снятие мощности в л.с. -100-110.

Процесс изготовления шлифовальной фрезы.

Шкурка зерном на 60.

Осталось только отпилить.

Фреза готова! Почти).

Изготовлены фрезы 26, 28,30,32 мм. кардан для фрезерования впускного коллектора.

Развесовка шатунов в граммах. Вес шатуна до доаботки, в скобках головка шатуна. 1. 761 (263) 2. 752 (261) 3. 754 (260) 4. 757 (264).

Развесовка поршней. Вес поршня в граммах до обработки, в скобках после. 1. 483 (482) 2. 483 (481) 3. 485 (483) 4. 484 (482) После доработки шатунных головок+ поршней в 1-4 цилиндре 1490 гр. Во 2-3 цилиндре 1490 гр., вывел в ноль!

Облегчил клапана.

Т-образная форма.

Доработка поршней по Горобинскому С.В.

Фрезерованные каналы.

Головка собрана- клапаны притерты!


Спасибо что досмотрели до конца.
Не жалейте лайки парни!

www.drive2.ru

Снятие и установка двигателя в сборе ВАЗ 2103 | ВАЗ 2106

3. Снятие и установка двигателя в сборе

Для данной операции потребуются следующие инструменты: ключ 8 мм, 10 мм, 13 мм, 17 мм и 19 мм; отвертки, оправка для центрирования ведомого диска сцепления, пассатижи, электроталь или другое подъемное устройство, стропы (трос).

1. Установить автомобиль на подъемник или над смотровой канавой и расположить упоры под передними колесами.

Для автомобилей, оборудованных ГБО:

2. Отвернуть крышку и перекрыть вентиль подачи газа.

Продолжение работ для всех автомобилей:

3. Отвернуть болт крепления (1) и отсоединить провод «массы» от корпуса коробки передач. Затем отсоединить оттяжную пружину (2) вилки выключения сцепления.

4. Извлечь шплинт из отверстия в толкателе рабочего цилиндра сцепления.

5. Отвернуть два болта крепления рабочего цилиндра к картеру сцепления.

6. Снять скобу оттяжной пружины.

7. Извлечь толкатель рабочего цилиндра из вилки выключения сцепления.

8. Снять рабочий цилиндр сцепления, не отсоединяя шланг, и отвести цилиндр в сторону, закрепив его проволокой так, чтобы он не висел на шланге.

9. Отвернуть нижние болты крепления коробки передач к двигателю.

10. Отвернуть четыре болта крепления пыльника маховика.

11. Отвернуть нижние гайки крепления подушек двигателя.

12. Отвернуть четыре болта крепления и снять защиту двигателя.

13. Отвернуть 12 болтов и снять брызговик.

14. Отвернуть по три гайки крепления капота с каждой стороны. Сжать упор капота и отсоединить его от кузова. Затем снять капот с автомобиля.

15. Отсоединить провода от аккумуляторной батареи, начиная с отрицательного, и снять ее с автомобиля.

16. Слить охлаждающую жидкость из радиатора и двигателя (см. «Замена охлаждающей жидкости»),

17. Слить моторное масло (см. «Замена моторного масла и фильтра»).

18. Ослабить хомуты и отсоединить от двигателя шланги подвода и отвода охлаждающей жидкости.

Шланг подвода охлаждающей жидкости

Шланг отвода охлаждающей жидкости

19. Отвернуть гайку крепления и отсоединить кабель «массы» от впускного коллектора.

20. Снять термостат (см. «Система охлаждения»),

21. Снять радиатор в сборе с вентилятором (см. «Система охлаждения»),

22.Снять воздушный фильтр (см. «Система питания»),

23.Отсоединить все топливопроводы, жгуты проводов, трубки и тяги от карбюратора (см. «Система питания»).

ВНИМАНИЕ
Газ обладает высокой летучестью и является взрывоопасным. Поэтому необходимо работать в хорошо проветриваемом помещении.

24. Ослабить хомут и отсоединить шланг от газового редуктора.

25. Отсоединить разъем топливного клапана.

26. Отсоединить шланг системы вентиляции картера от сапуна.

27. Отсоединить высоковольтный провод от катушки зажигания.

28.Отвернуть гайку и снять кронштейн топливного клапана (если установлено ГБО).

29. Отсоединить шланг от вакуумкорректора.

30. Отвернуть гайку и снять держатель распределителя зажигания.

31. Отсоединить высоковольтные провода от свечей зажигания.

32.Отсоединить разъем на распределителе зажигания (если установлено электронное зажигание).

33. Извлечь распределитель зажигания из блока цилиндров.

34. Ослабить хомут и отсоединить шланг отвода охлаждающей жидкости от впускного коллектора.

35. Ослабить хомут и отсоединить шланг вакуумного усилителя тормозов.

36.Ослабить хомут и отсоединить патрубок отопителя от впускного коллектора...

...после чего ослабить хомут и отсоединить патрубок от отопителя.

37. Ослабить хомут и отсоединить патрубок от трубы отвода охлаждающей жидкости из радиатора отопителя...

...затем ослабить хомут и отсоединить патрубок от отопителя.

38.Ослабить хомут и отсоединить патрубок подогрева впускного коллектора от трубы отвода охлаждающей жидкости из радиатора отопителя.

Примечание
Для автомобилей, оборудованных ГБО: патрубок подогрева газового редуктора.

39. Отвернуть гайку крепления трубы отвода охлаждающей жидкости из радиатора отопителя на выпускном коллекторе.

40. Отвернуть четыре гайки крепления приемной трубы глушителей к выпускному коллектору.

Примечание
Прокладку приемной трубы заменить новой.
При установке, на резьбу болтов нанести графитную смазку.

41. Отсоединить разъем датчика охлаждающей жидкости.

42. Отсоединить два разъема датчика давления масла.

43. Отвернуть две гайки крепления и отсоединить трубку отвода охлаждающей жидкости из радиатора отопителя на насосе охлаждающей жидкости.

44. Отвернуть три болта крепления стартера и затем снять его.

Примечание
На фото показаны два верхних болта.

45. Отсоединить провода от генератора.

Примечание
Пометить провода для правильной их установки.

46.Ослабить хомут и отсоединить топливопровод с клапаном.

47. Ослабить хомут и отсоединить подводящий шланг от топливного насоса.

ВНИМАНИЕ
Необходимо соблюдать осторожность, чтобы исключить проливание топлива.

48.Отвернуть верхние болты крепления коробки передач к двигателю.

49. Подпереть коробку передач домкратом.

50.Повесить на таль траверсу и застропить двигатель.

Примечание
Способ 1: с правой стороны застропить за скобу, установленную на передней шпильке крепления выпускного коллектора, а с левой стороны — за отверстие крепления кожуха сцепления.
Способ 2: с обеих сторон застропить за кронштейны крепления двигателя.

51. Слегка натянуть цепь (трос) тали, отвернуть гайки крепления подушек опор двигателя.

Примечание
Следует соблюдать осторожность, чтобы не погнуть защиту опоры двигателя.

52. Извлечь двигатель из моторного отсека.

53.Отвернуть шесть болтов крепления кожуха сцепления на маховике.

Примечание
Ниже описаны операции по установке двигателя.

54. Подпереть коробку передач домкратом.

55.Повесить на таль траверсу и застропить двигатель.

56. Медленно опустить двигатель в моторный отсек и, соблюдая осторожность, подсоединить его к картеру сцепления.

ВНИМАНИЕ
Следует уделить особое внимание соединению двигателя с коробкой передач: первичный вал должен войти в шлицы ведомого диска сцепления. Также необходимо следить за тем, чтобы двигатель «сел» на подушки опор.

57. Затянуть верхние болты крепления коробки передач к двигателю.

58.Убрать траверсу.

59. Затянуть гайки крепления подушек опор двигателя.

60.Убрать домкрат из-под коробки передач.

61. Дальнейшая установка производится в порядке, обратном снятию.

62. После установки двигателя:

- Выполнить регулировку карбюратора.

- Выполнить регулировку натяжения ремня привода генератора и насоса охлаждающей жидкости.

- Залить в двигатель моторное масло и охлаждающую жидкость.

- Проверить качество монтажа, запустить и дать поработать двигателю некоторое время на холостом ходу, затем проверить на отсутствие подтекания охлаждающей жидкости и топлива в соединениях трубопроводов, при необходимости, подтянуть соединения.

23

monolith.in.ua

устройство, объём и другие и технические характеристики, ремонт мотора, замена коленвала, инструкции с фото и видео

Двигатель ВАЗ 2103 заслуживает отдельного внимания по причине большой популярности среди автомобилей «классика». Этот силовой агрегат устанавливался не только на свою родную модель, но и на другие модификации «Жигулей».

Какими двигателями оснащался ВАЗ 2103

Силовая установка ВАЗ 2103 представляет собой классическую модель, входящую в линейку моторов ОАО «АвтоВАЗ». Это модернизированный вариант агрегата FIAT-124, разработанный отечественными инженерами ещё во второй половине прошлого века. Изменения коснулись распредвала и межцилиндрового расстояния.

Тюнинг двигателя FIAT-124 был проведён качественно, ведь в дальнейшем его серийное производство не прекращалось десятки лет. Конечно, были проведены рестайлинги, но костяк мотора оставался прежним. Особенность вазовского двигателя 2103 в том, что его вал ГРМ приводится в действие цепью, а не ремнём.

1,5-литровый силовой агрегат представляет собой третье из четырёх поколений классики. Это наследник двигателей 1,2 л ВАЗ 2101 и 1,3 л ВАЗ 21011. Он предшествовал созданию мощного 1,6-литрового агрегата ВАЗ 2106 и более современных инжекторных моторов для автомобилей с передним приводом. Все модификации двигателя ВАЗ 2103 отличались улучшенными техническими возможностями.

ВАЗ 2103 появился в 1972 году и стал первой четырёхглазой моделью «Жигулей». Может это и стало поводом для оснащения автомобиля новым и мощным агрегатом, развивающим 71 л. с. Его по праву назвали самым «живучим» двигателем своего времени — даже пробег в 250 тыс. км не оказывал на него губительного влияния, если водитель придерживался заводских правил эксплуатации и ухода. Обычный же ресурс этого мотора составлял 125 тысяч км пробега.

1,5-литровый силовой агрегат представляет собой третье из четырёх поколений классики

Улучшенные показатели силового агрегата ВАЗ 2103 сразу заметны в особенностях конструкции. Мотор оснащён с другим блоком цилиндров — целые 215,9 мм вместо 207,1 мм. Это позволило увеличить рабочий объём до 1,5 л и поставить коленвал с увеличенным поршневым ходом.

Распредвал приводится в действие цепью без натяжителя. Он не предусмотрен, в связи с чем натяжение приходится регулярно проверять и настраивать.

Ещё особенности.

  1. Периодической регулировке подлежат зазоры клапанов, так как ГРМ не оснащён гидрокомпенсаторами.
  2. Блок цилиндров чугунный, головка отлита из сплава алюминия.
  3. Распредвал стальной, имеет особенность — 1 необработанную шейку с шестью гранями.
  4. В паре с ним работает либо карбюратор с ВРОЗ (вакуумный регулятор зажигания), либо инжекторная система, но уже с соответствующим ГРМ — изменена конструкция ГБЦ.
  5. Насос подачи смазки расположен в картере двигателя.

Технические возможности двигателя таковы:

  • диаметр цилиндра вернули к значению 76 мм;
  • ход поршня увеличили на 14 мм;
  • объём двигателя в кубических сантиметрах стал равен 1452 куб. см;
  • с каждым цилиндром работает два клапана;
  • двигатель питается бензином с октановым числом АИ-92 и выше;
  • масло используется в пределах 5W-30/15W-40, его расход составляет 700г/1000 км пробега.

Интересно, что последующий двигатель ВАЗ 2106 получил уже цилиндры с увеличенным до 79 мм диаметром.

Поршни

Элементы ДВС ВАЗ 2103 изготовлены из алюминия, в разрезе они овального типа. Размер поршня сверху меньше, чем снизу. Это объясняет особенность измерения — оно проводится только в плоскости, которая перпендикулярна поршневому пальцу и находится на расстоянии 52,4 мм от низа.

По внешнему диаметру поршни ВАЗ 2103 классифицируются по 5, через каждые 0,01 мм. На 3 категории через 0,004 мм они делятся по диаметру отверстия под палец. Все данные о диаметрах поршня можно посмотреть на нижней части элемента — днище.

Для силового агрегата ВАЗ 2103 подходит тип поршня с диаметром 76 мм без выемки. А вот для моторов ВАЗ 2106 и 21011 этот показатель равен 79, поршень с выемкой.

Поршень с диаметром 76 мм без выемки для силового агрегата ВАЗ 2103

Коленчатый вал

Коленвал ВАЗ 2103 изготовлен из суперпрочного материала, имеет девять шеек. Все шейки основательно закалены на глубину 2–3 мм. В коленвале имеется специальное гнездо для установки подшипника.

Соединения шеек канальчатое. По ним поступает масло для подшипников. Каналы заглушены колпаками, запрессованными для надёжности в трёх точках.

Коленвал ВАЗ 2103 аналогичен ВАЗ 2106, но отличается от узлов ДВС «копейки» и одиннадцатой модели размером кривошипа. Последний увеличен на 7 мм.

Размеры полуколец и шеек коленвала.

  1. Полукольца имеют толщину 2,31–2,36 и 2,437–2,487 мм.
  2. Шейки коренные: 50,545–0,02; 50,295–0,01; 49,795–0,002 мм.
  3. Шейки шатунные: 47,584–0,02; 47,334–0,02; 47,084–0,02; 46,834–0,02 мм.

Маховик

Деталь чугунная со стальным зубчатым венцом, входящим в соединение с шестернёй стартера. Напрессовка венца — горячим способом. Зубья основательно закалены токами высокой частоты.

Крепление маховика осуществляется посредством 6 самоконтрящихся болтов. Расположение фиксаторов имеет только два положения по меткам. Центрирование маховика с коленвалом проводится через передний подшипник ведущего вала КПП.

Таблица: основные технические характеристики.

Какой двигатель можно поставить на ВАЗ 2103 вместо штатного

Отечественные машины хороши тем, что при достаточном бюджете удастся воплотить практически любой задуманный проект. Даже при стыковке мотора с коробкой передач не возникает особых сложностей. Таким образом, на ВАЗ 2103 подойдёт практически любой силовой агрегат. Главное — он должен подходить по размерам.

Роторный двигатель

До определённого времени только спецподразделения милиции и КГБ имели на «вооружении» автомобили с такими моторами. Однако любители тюнинга в СССР, народные умельцы, находили и устанавливали роторно-поршневой двигатель (РПД) на свой ВАЗ 2103.

РПД легко ставится на любую вазовскую машину. Идёт он на «Москвич» и на «Волгу» в трёхсекционном варианте.

Роторно-поршневой двигатель легко ставится на любую вазовскую машину

Дизельный мотор

Дизель стыкуют со штатной КПП ВАЗ 2103 с помощью переходной плиты, хотя передаточные числа моторов совсем не подходят.

  1. Езда с дизельным Фольксваген Джетта Мк3 будет не ахти какая удобная, особенно после 70–80 км/ч.
  2. Немногим лучше вариант с дизельным агрегатом от Форд Сиерры. В этом случае придётся изменить конструкцию тоннеля, установить редуктор от БМВ и внести ещё кое-какие изменения.

Моторы от иномарок

Вообще, двигатели зарубежного производства ставились и ставятся на ВАЗ 2103 часто. Правда, избежать дополнительных модификаций в этом случае не получается.

  1. Наиболее популярным считается двигатель от Фиат Аргенты 2.0i. Около половины владельцев тюнингованных «троек» ставили именно эти моторы. Проблем с установкой практически нет, однако, двигатель староват, что вряд ли порадует владельца.
  2. Двигатели от БМВ М10, М20 или М40 тоже подходят. Приходится доработать стойки, переварить маховик и заменить оси.
  3. Моторы от Рено Логан и Митсубиси Галант хвалят умельцы, но в этих случаях приходится менять КПП.
  4. И, наверное, лучший вариант — силовая установка от Фольксваген 2.0i 2E. Правда, стоит такой двигатель недёшево.

Неисправности мотора ВАЗ 2103

Наиболее частые дефекты, встречающиеся на двигателе:

  • большой «жор» масла;
  • сложный запуск;
  • плавающие обороты или остановка на холостых оборотах.

Все эти неисправности связаны с различными причинами, о которых речь пойдёт ниже.

Двигатель перегревается

Специалисты называют основной причиной перегрева моторной установки недостаток хладагента в системе. По правилам перед выездом из гаража водитель обязан каждый раз проверять уровень всех технических жидкостей. Но не все это делают, а потом удивляются, оказавшись с «закипевшим» ДВС на обочине.

Перегрев двигателя возникает из-за недостатка хладагента в системе

Тосол может и вытекать из системы. В этом случае налицо неисправность — нарушение целостности системы охлаждения. Пятна антифриза на полу гаража, в котором стояла машина, прямо указывают владельцу на утечку. Её важно своевременно устранить, иначе в бачке и системе не останется ни капли жидкости.

Причины утечки таковы.

  1. Чаще всего хладагент просачивается из-за недостаточно плотно затянутых хомутов шлангов. Особенно плохо обстоит дело, если хомут железный, и он порезал резиновый патрубок. В этом случае приходится менять отрезок коммуникации целиком.
  2. Бывает и так, что начинает пропускать радиатор. Разумнее в такой ситуации заменить элемент, хотя небольшие трещины ремонтируются.
  3. Тосол просачивается через прокладку. Это самая опасная ситуация, так как жидкость будет уходить внутрь двигателя, и никаких подтёков владелец автомобиля не заметит. Определить «внутреннее кровоизлияние» системы можно будет только по повышению расхода хладагента и изменением его цвета на «кофе с молоком».

Ещё одна причина перегревания мотора — неработающий вентилятор радиатора. На ВАЗ 2103 качество охлаждения лопастями двигателя крайне важно. Малейшее провисание ремня привода воздействует на него отрицательно. Но это не единственный повод для выхода элемента.

  1. Вентилятор может банально испортиться — сгореть.
  2. Из строя выходит предохранитель, отвечающий за электроцепь.
  3. На клеммах вентилятора окисляются контакты.

Наконец, перегрев ДВС может произойти из-за порчи термостата.

Стук двигателя

На ВАЗ 2103 стук двигателя определяется без специального оборудования, на слух. Берётся деревянный 1-метровый шест, который одним концом прикладывается к мотору в проверяемой части. Другая сторона шеста должна быть зажата в кулаке и поднесена к уху. Получается нечто вроде стетоскопа.

  1. Если стук прослушивается в зоне разъёма с масляным картером, он глухой, а частота зависит от амплитуды вращения коленвала — это стучат изношенные коренные подшипники коленчатого вала.
  2. Если звук прослушивается выше разъёма картера, он усиливается по мере увеличения оборотов ДВС — это стучат шатунные подшипники. Шум станет громче при поочерёдном отключении свечей зажигания.
  3. Если звук идёт с района цилиндров и лучше всего прослушивается на малых оборотах двигателя, а также под нагрузкой, это стучат поршни об цилиндр.
  4. Стук в зоне головки при резком нажатии на педаль акселератора говорит об изношенных поршневых гнёздах.

Дымит двигатель ВАЗ 2103

Как правило, одновременно с дымом мотор подъедает масло. Он может быть серого цвета, увеличиваться при повышении оборотов на холостом ходу. Причина связана с маслосъёмными кольцами, требующими замены. Возможно также, что не работает одна из свечей.

В некоторых случаях такое бывает из-за разрыва прокладки, недостаточной затяжки болтов головки блока. На старых моторах возможна трещина на головке блока.

Троит двигатель

Под словосочетанием «троит двигатель» подразумевается, что не работает один или несколько цилиндров. Силовая установка не способна развивать полной мощности и не обладает нужным тяговым усилием — соответственно, увеличивается расход топлива.

Основными причинами троения являются: неисправные свечи, неправильно установленный момент зажигания, потеря герметичности в зоне впускного коллектора и т. д.

Троение двигателя вызывается неправильно установленным моментом зажигания

Ремонт двигателя

Наиболее простым способом ремонта силовой установки является замена расходников. Однако настоящее восстановление работы ДВС подразумевает его снятие, разборку и последующую установку.

Перед тем, как начать операцию, важно подготовить правильные инструменты.

  1. Комплект ключей и отвёрток.
  2. Оправка для центровки ведомого диска муфты.
  3. Специальное приспособление для снятия масляного фильтра.

    Съёмник для снятия масляного фильтра

  4. Особый ключ для прокручивания храповика.
  5. Съёмник для демонтажа звёздочки коленвала.
  6. Маркер для пометки шатунов и вкладышей.

Как снять двигатель

Алгоритм действий.

  1. Скинуть клеммы с аккумулятора.

    Клеммы аккумулятора важно скинуть перед снятием двигателя

  2. Вытащить крышку капота — однозначно, она будет мешать.
  3. Слить весь хладагент из системы.
  4. Избавиться от брызговика.
  5. Демонтировать стартер и радиатор.

    Стартер придётся демонтировать

  6. Отсоединить приёмный шланг выпускного коллектора.
  7. Разъединить КПП и нажимной диск вместе в сборе с ведомым.
  8. Вытащить воздушный фильтр карбюратора, отсоединить тяги заслонки.
  9. Снять все оставшиеся шланги.

Теперь надо будет подготовить защиту для кузова — установить деревянный брусок между мотором и кузовом. Он подстрахует на случай возможного повреждения.

Далее.

  1. Скинуть топливный шланг.
  2. Отсоединить проводку генератора.
  3. Отвернуть фиксаторы подушек опор.
  4. Обернуть ДВС стропами, отвести мотор в сторону и назад, убрать брусок.
  5. Поднять моторную установку и вывести за пределы капота.

    Снятие двигателя лучше проводить с напарником

Замена вкладышей

Они представляют собой тонкие полукруглые пластинки из стали, и являются обоймами для подшипников.

Вкладыши невозможно ремонтировать, так как они имеют чёткий размер. Менять детали приходится из-за физического износа, так как со временем поверхности истираются, появляется люфт, который важно своевременно устранить. Ещё одной причиной замены является проворачивание вкладышей.

Вкладыши невозможно ремонтировать, так как они имеют чёткий размер

Замена поршневых колец

Вся процедура по замене поршневых колец сводится к трём действиям:

  • снятию навесного оборудования и ГБЦ;
  • проверкой состояния поршневой группы;
  • установке новых колец.

При наличии съёмника снятие старых колец с поршня не вызовет никаких сложностей. Если инструмента нет, то можно попробовать тонкой отвёрткой разжать кольцо и вынуть. В первую очередь снимается маслосъёмное кольцо, затем компрессионное.

Старые кольца снять с поршня легче с помощью съёмника

Вставлять новые кольца надо с помощью специальной оправки или обжимки. Сегодня они продаются в любом автомагазине.

Ремонт маслонасоса

Масляный насос — важнейший узел системы смазки двигателя ВАЗ 2103. С его помощью осуществляется перекачка смазки с картера по всем каналам. Первым признаком неисправности насоса становится снижение давления, а причиной — забитый маслоприёмник и засорённый картер.

Ремонт маслонасоса сводится к сливу масла, снятию поддона и промыванию маслоприёмника. Среди других причин неисправности узла выделяют поломку корпуса насоса. Для восстановления детали используются специальные инструменты, такие как ударная отвёртка, паяльник, набор гаечных ключей и отвёртка.

Видео: про ремонт двигателя ВАЗ 2103

Двигатель ВАЗ 2103 и его модификации считаются одними из лучших в классе. Однако и они со временем требуют проведения ремонта и замены составляющих.

Датчик температуры ВАЗ-2106: устройство, принцип работы, замена

Несмотря на то, что автомобиль ВАЗ-2106 имеет карбюраторную систему питания, датчики в машине все же есть. Они измеряют давление и температуру охлаждающей жидкости. Расскажу про датчик температуры ВАЗ-2106. Он установлен в системе охлаждения автомобиля и связан с температурной шкалой в салоне.

Назначение

Так каковы функции датчика? Этот элемент необходим для контроля температуры охлаждающей жидкости, чтобы в случае перегрева водитель мог вовремя отреагировать на ситуацию.Информация с датчика отображается на панели приборов. Водитель может наблюдать, насколько горячая или холодная охлаждающая жидкость находится в системе двигателя. Еще в этой машине датчик температуры ВАЗ-2106 никаких функций не выполняет.

Устройство

Если рассматривать прибор, то существует два типа датчиков температуры. Первый - термистор. Это терморезистор, сопротивление которого изменяется при повышении или понижении температуры. Термистор расположен внутри металлического корпуса с резьбой.На корпусе имеется хвостовая пластиковая часть. Контакты установлены сзади. Один контакт (плюс) находится на хвостовой части. Он идет к приборной панели. Роль второго контакта выполняет тело - оно соединяется с общей массой.

Датчик второго типа - это специальный контактор с биметаллической пластиной внутри. Последний в зависимости от нагрева антифриза закрывается или открывается.

Первый датчик температуры ВАЗ-2106 служит только для отображения данных о нагреве антифриза в системе охлаждения.С повышением температуры сопротивление датчика изменяется. На шкалу прибора подается определенное напряжение. Устройство установлено в блоке двигателя в каналах системы охлаждения.

Второй датчик температуры устроен немного иначе. Он также реагирует на температуру тосола или антифриза, но предназначен для включения электровентилятора на радиаторе. Этот датчик установлен на радиаторе.

Принцип работы

Для нормальной работы датчика температуры охлаждения ВАЗ-2106 требуется напряжение 5 В.Поскольку термистор имеет отрицательный температурный коэффициент, по мере увеличения нагрева антифриза сопротивление на датчике будет падать. Соответственно и напряжение снизится. По уровню падения напряжения приборная панель определяет температуру.

В разных моделях датчик ВАЗ может располагаться в разных местах - в головке блока цилиндров, в корпусе термостата или на его корпусе. Обязательно наличие элемента в районе сливного шланга, который необходим для прохождения жидкости в радиатор.В ВАЗ-2106 ДТОЖ можно найти в ГБЦ.

Подключение

Подключение датчика температуры ВАЗ-2106 предельно просто. На хвостовой части КТО, вкрученной в блок цилиндров, имеется одинарный контакт. Подключается к проводу, идущему к панели приборов. Имеет соответствующий терминал. Для подключения достаточно соединить клемму с контактом на датчике, и тогда приборная панель покажет нагрев охлаждающей жидкости, а значит, и температуру двигателя.

Симптомы

Датчик температуры ВАЗ-2106 - прибор практически безотказный. Его конструкция очень проста. Отсюда такая надежность. Но даже с ним у автомобилистов могут возникнуть проблемы. Надежность современных запчастей оставляет желать лучшего.

Проблемы с датчиком сводятся к нарушению показаний, нарушению градуировки и сопротивления. Но единственная неприятность - это риск перегрева двигателя, так как реальной температуры водитель не видит.На инжекторных машинах поломка от сломанного датчика будет намного больше - там датчик тоже связан с ЭБУ, и пропорции смесеобразования зависят от температуры двигателя.

Если говорить о другом датчике температуры ВАЗ-2106, который отвечает за включение вентилятора, то его выход из строя может привести к плачевным последствиям. Из-за превышенной температуры его включения вентилятор вовремя не заработает. Для того, чтобы ГБЦ перегрелась и начала деформироваться, нужно, чтобы температура поднялась всего на пару градусов от нормы.Вторая неисправность, которая может привести к отсутствию показаний на панели приборов, - это обрыв проводки к датчику.

Как проверить?

Поскольку датчик температуры охлаждающей жидкости ВАЗ-2106 предельно прост, методы его диагностики предельно просты. Но прежде чем диагностировать элемент, следует осмотреть проводку и ее целостность. Также можно проверить, поступает ли напряжение на датчик.

Самый точный способ проверить работоспособность - измерить сопротивление с помощью мультиметра.Но в процессе замера элемент придется закипать в воде. При изменении температуры сопротивление датчика будет меняться. Но так как ВАЗ-2106 ДТОЖ ни на что не влияет, проще просто заменить неисправный элемент. Причем цена его не выше двухсот рублей.

Как заменить товар?

Для замены датчика температуры двигателя ВАЗ-2106 достаточно остудить мотор, если он ранее прогревался. В процессе придется откручивать элемент из рубашки охлаждения ГБЦ, и вы можете обжечься горячей жидкостью.Датчик имеет резьбу M14. Для того, чтобы его открутить, нужен ключ на 19. Неисправный элемент откручивается, а на его место прикручивается новый. В некоторых автомобилях перед заменой рекомендуется немного слить охлаждающую жидкость.

Заменить датчик можно на любой, который продается в магазине и похож на резьбу в ГБЦ. Главное, чтобы контакты на элементе были аналогичны вилке в проводке автомобиля. Тогда все подключится без проблем и заработает.

Заключение

ДТОЖ на ВАЗ-2106 хоть и не влияет на запуск и работу двигателя, но является важным элементом. По его показаниям, водитель может видеть, что двигатель достаточно прогрет, чтобы начать движение. Кроме того, водитель может наблюдать, как охлаждающая жидкость нагревается при движении, контролировать температуру и устранять риск перегрева двигателя. Ведь перегрев приводит к деформации поверхностей ГБЦ, что приводит к существенным вложениям.В лучшем случае голову можно отполировать, а в худшем - заменить из-за трещин.

как «прокачать» свои Жигули. Как повысить силовые и динамические характеристики «классика»


Последние 196 автомобилей модели ВАЗ-2106 сошли с основного конвейера АвтоВАЗа 25 декабря 2001 года. За более чем 25 лет производства более четырех миллионов автомобилей этой модели выпущено. Благодаря невысокой цене и хорошему качеству «шестерка» стала поистине популярным фаворитом.Таланты из СССР, а потом и со всего постсоветского пространства бережно ухаживали и улучшали свою любимую машину, иногда даже не зная меры. Мы подготовили обзор самых эффектных тюнингованных автомобилей ВАЗ-2106.

Про устаревшую легендарную машину можно хорошо писать или нет. Поэтому некоторые номинации в этом обзоре мы оставили без описания.

Концепт ВАЗ-2106 Спорт

Фантазия доморощенных Кулибиных не знает границ, как и размер их таланта.Однако классика ВАЗ шестой модели - непростой орешек, поэтому ожидания не всегда соответствуют действительности. В любом случае заслуга попытки эффектного тюнинга.

ВАЗ-2106 Challenger

В данном случае название модели «Challenger» пишется по-русски, потому что тюнинг тоже русский, хотя и похож на знаменитую модель Dodge .

ВАЗ-2106 Diablo 1.0

Уникальный концепт ВАЗ-2106 Diablo имеет характерный черный матовый цвет.Строго, стильно, эффектно. Но в темноте это не заметно, так что обидно.

ВАЗ-2106 Diablo 2.0

Обновленный концепт ВАЗ-2106 Diablo 2.0 взял все самое лучшее от первой модели, избавившись при этом от большинства ее недостатков. Кузов машины стал более спортивным, нарочито острые грани намекают на непростой характер хозяина. Создатели добавили контрастности цветовой гамме детища ВАЗ, и теперь эта машина заметна в любое время суток.Двери, которые открываются вверх, вызовут трепет у всего женского населения вашего района и не менее половины мужского населения.

ВАЗ-2106 Дарт Вейдер

Продолжает тему темных сил ВАЗ-2106 Дарт Вейдер ... Дизайн этой модели явно вдохновлен шлемом легендарного звездного злодея. Появление этого автомобиля на пороге любой сельской дискотеки произведет примерно такую ​​же фурор, как и появление самого Дарта Вейдера.

ВАЗ-2106 Ракета

Эта модель тюнингованной «шестерки» взлетает сразу со старта, как бы намекают расположенные сзади многочисленные декоративные насадки. Достойный соперник предыдущей модели, мечта Люка Скайуокера.

ВАЗ-2106 Rolls


ВАЗ-2106 Бумер


ВАЗ-2106 Бумер 2.0

Про первую модель ВАЗ-2106 Бумер сказать практически нечего, но второе чудо насколько хорошо.Все светится и светится, но главное, чтобы правильная эмблема гордо располагалась на носу машины.

ВАЗ-2106 представительский

Внутри кожаный салон и стразы - так могла выглядеть личная машина Филиппа Киркорова в 1991 году.

ВАЗ-2106 Голубое пламя

"" Исполнение фанатов АвтоВАЗа не хуже оригинала, во всяком случае сами фанаты так считают.

ВАЗ-2106 Camaro

Одним из вариантов улучшения внешнего вида и внутреннего наполнения автомобиля является тюнинг.Его можно применить практически к любой машине. На просторах СНГ тюнинг Жигулей проводится часто. Он популярен по отношению к моделям шестой и седьмой серии. Вариантов много, ведь эти машины до сих пор ходят по дорогам, особенно в дальних уголках постсоветского пространства.

Описание работы

Тюнинг - модификация и качественное улучшение автомобиля. Часто его используют для занятий спортом, но в наших странах можно тюнинговать любую машину.

Чаще всего доработкам подвергались автомобили АвтоВАЗ.Тюнинг («Жигули») есть только на двух моделях: ВАЗ-2106 и ВАЗ-2107. Простота изготовления и установки делала эти машины максимально доступными для переделки, от простой установки крыла до полной модернизации и доработки автомобиля.

Что улучшается и как?

Вариантов тюнинга очень много, но их можно разделить на классы изготовления: тюнинговое ателье, гаражное, самодельное и готовое профессиональное. Пройдемся по каждому в отдельности.

  1. Профессиональная готовая продукция. Существует большой ассортимент готовых деталей для тюнинга, которые можно купить в магазинах или в Интернете. Цена здесь соответствует качеству. Когда дело касается уличной версии, они обычно изготавливаются из пластика или стекловолокна. Для внутренних переделок каждый автовладелец подбирает запчасти индивидуально, по своему вкусу и цвету.
  2. Тюнинговое ателье. Все делают на заказ из качественных и дорогих материалов. Конечно, цена такого варианта тюнинга довольно дорогая, так как все изготавливается индивидуально.
  3. Гаражный вариант. Дешевый вид тюнингового ателье, когда мастера гаражного дизайна делают из дешевого материала красивые детали, которые прослужат в лучшем случае пару лет. Вполне подходящий вариант для тех, кто хочет сэкономить, а их много.

Если человек хочет провести качественный тюнинг «Жигулей», стоит обратиться в ателье. А если вы хотите просто улучшить внешний вид, то подойдет и третий вариант.

Особенности наружного тюнинга

Для изготовления и установки тюнинга «Жигулей» требуется много всего, как материалов, так и оборудования.Поэтому основные моменты мы рассмотрим на примере разных моделей.

Итак, тюнинг данной модели обычно состоит из установки круглой оптики и более ярких светодиодных фонарей. Прекрасно вписывается в общий экстерьер. Многие автомобилисты меняют дорожный просвет за счет использования коротких или длинных амортизаторов, а также дисков разного типа. Также характерной особенностью является доработанная установка, меняющая звук мотора.

«Жигули 7» - тюнинг этого автомобиля заключается в установке набора обвесов, которые гармонично сочетаются с литыми дисками... Конечно, можно установить практически любую запчасть, которая выпускается для «семерки». Итак, в продаже есть: передний и задний бамперы, накладки на пороги, воздухозаборники на крыше и капоте, крылья, зеркала, диски и другие аксессуары, которые устанавливаются владельцами.

Одна из разновидностей наружного тюнинга - индивидуальная покраска и аэрография, где вариантов много, а полет фантазии не имеет границ. Обычно именно с этой операции начинается переделка автомобиля.Профессиональные маляры и специалисты по аэрографии смогут сделать что-то оригинальное и неповторимое даже из обычного белого автомобиля.

Тюнинг салона как вариант обновления автомобиля

Тюнинг «Жигулей» в части доработки салона - процедура частая. Рассмотрим, что можно доработать, чтобы автомобиль стал ярче и индивидуальнее:

  • Замена или перетяжка сидений.
  • Замена пульта управления и торпеды.
  • Перетяжка салона.
  • Монтаж акустики.
  • Установка стеклоподъемников.
  • Установка подлокотника.
  • Шумоизоляция.

Все это и многое другое можно сделать с «Жигулями».

Мнения специалистов расходятся, так как одни говорят, что тюнинг делать не стоит, другие рекомендуют обращаться только к профессионалам, а гаражный вариант - шарлатанство.

В глобальной сети можно найти множество фото и инструкций, как сделать тюнинг «Жигулей» своими руками, но кто не уверен, не стоит делать это самому.Доверьте переделку автомобиля специалистам, которые сделают все быстро и качественно.

«Шестерка» давно стала народной машиной, ее выпускали несколько десятилетий, в результате наши улицы наводнены шестыми моделями «Жигулей», причем они представлены в разных модификациях.

тюнинг двигателя ВАЗ 2106

Основное отличие модификаций модели ВАЗ 2106 заключается в двигателе и трансмиссии, соответственно тюнинг ВАЗ 2106 с надо начинать с двигателя, то есть либо устанавливать его самое мощное воплощение (ВАЗ 21063) вместимостью 54.5 кВт, или, если он уже стоит, приступить к его достройке.

Для начала следует попробовать поиграть с имеющимся штатным карбюратором (обычно «Озон»), либо установить Солекс, Пекарь. Вслед за карбюратором стоит приступить к доработке системы зажигания. Собственно она заключается в установке бесконтактной системы зажигания (что делает ее более уверенной) и, что немаловажно, свечей зажигания.

Также не используйте стандартные силиконовые высоковольтные провода, их следует заменить на качественные экранированные.Обязательно установите новый, более мощный генератор с установкой системы бесконтактного зажигания, так как в будущем вам придется подавать дополнительных потребителей энергии. Также следует поставить аккумулятор повышенной емкости, не менее 62 Ач.

От двигателя можно перейти к трансмиссии. Долгое время Лада 2106 оснащалась четырехступенчатой ​​коробкой передач, но позже завод перешел на «пятиступенчатую». Соответственно, стоит установить пятиступенчатую коробку переключения передач, особенно если машина часто выезжает за город и движется по трассе.

Пятая передача позволит существенно сэкономить на топливе, а также продлить срок службы двигателя, ведь длительная работа на оборотах более 4000 не лучшим образом сказывается на его сроке службы.

Тюнинг салона ВАЗ 2106

Тюнинг ВАЗ 2106 включает переделку салона салона. Не используйте спортивный руль малого диаметра. В машине нет гидроусилителя руля, поэтому управлять спортивным рулем на месте будет намного сложнее, чем стандартным.Вместо того, чтобы ломать голову над рулем, стоит попробовать разобраться в системе отопления, так как двух дефлекторов слишком мало, а запотевание окон в дождливую или холодную погоду отнюдь не редкость.

Наиболее отчаянно занимаюсь тюнингом салона ВАЗ 2106 , вырезает дополнительные отверстия в панелях и подводит воздуховоды к боковым окнам, а самые богатые устанавливают новую приборную панель (например, от BMW E36). Оба метода не самые приятные и могут вызвать проблемы у инспекторов ГАИ при инструментальном осмотре или техническом осмотре.

А вот штатные часы автомобиля ВАЗ 2106 стоит заменить на очень полезный прибор - амперметр. Идеально подойдет амперметр от УАЗ 469 или от «буханки», он должен питаться от проводов освещения бардачка.

Благодаря Ижевскому автозаводу у владельцев «шестерок» появилась возможность менять сиденья водителя и переднего пассажира, так что пренебрегать этой возможностью не стоит. Также можно установить автокресло от ВАЗ 2107 с соответствующим чехлом (с подогревом, вентиляцией, массажем, боковой поддержкой), что значительно повысит комфорт автовладельца и его пассажира.

Также не лишним будет установка системы подогрева двигателя (Вебасто и т.п.) и автономного отопителя салона. Возможность посидеть в теплой «шестерке» при минусовой температуре -30 ° С, завести дело и заняться своими делами (на зависть многих водителей, в том числе иномарок) дорогого стоит.

Последним штрихом тюнинга ВАЗ 2106 станет установка «семерки» стекол в передние двери, обогрев зеркал заднего вида и противотуманные фары.

Фото тюнинга ВАЗ 2106

Ниже представлена ​​подборка фотографий с тюнингом «шестерки», выбранных в интернете.Если раньше речь шла о технических доработках «Классики», то на фото внешний тюнинг ВАЗ 2106 .

Следует отметить, что «шестерка» не нуждается в обвесах и спойлерах. Напротив, многие владельцы демонтируют даже штатные бамперы и дверные ручки. В последнее время стало модно делать так называемый ретро-тюнинг ВАЗ 2106 с заниженной подвеской, хромированными молдингами и решеткой радиатора, а также покрашенными в белый цвет боковинами покрышек.

См. Также - одни из самых популярных отечественных моделей, которые пользуются постоянным спросом даже спустя много лет после начала их производства, а также подборка - еще одна распространенная модель Волжского автозавода.

Тюнинг ВАЗ 2106 Авто тюнинг ВАЗ 2106 Фото тюнинг ВАЗ 2106
Тюнинг салона ВАЗ 2106 - фото Тюнинг двигателя ВАЗ 2106 Качественный тюнинг шестерки
Необычный тюнинг Лада 2106 Ретро тюнинг ВАЗ 2106 Фото тюнинг салона ВАЗ 2106
Тюнинг ВАЗ ВАЗ 2106 своими руками
Тюнинг салона ВАЗ 2106 Тюнинг автомобиля ВАЗ 2106
Тюнинг подвески ВАЗ 2106 Русский тюнинг ВАЗ 2106 фото Внешний тюнинг ВАЗ 2106
Тюнинг бороды ВАЗ 2106 Кузовной тюнинг ВАЗ 2106
Тюнинг устройств ВАЗ 2106 - фото
Тюнинг автомобилей ВАЗ 2106 Тюнинг фары на ВАЗ 2103 Тюнинг панели приборов ВАЗ 2106
Тюнинг бамперов на ВАЗ 2106 - фото Внешний тюнинг шестерки Жигулей Тюнинг передней оптики на ВАЗ 2106

Ведь, что бы ни говорили скептики, даже в одиночку любой «Жигуль» можно превратить не только в произведение искусства, но и в серьезное.гоночная машина ... Если вы умеете и правильно рассчитываете бюджет работы.

И вот мы с ней фильм!

А если начать со стайлинга автомобилей, то есть со способов и способов доработки их внешнего вида, то самым простым, хотя и не всегда бюджетным, но сразу выделяющим вас в толпе, будет окраска автомобиля. О полноценной аэрографии, конечно же, речи не идет. Делать это нужно только в специализированном сервисе.

Для самостоятельных экспериментов подойдут наклейки с аэрографом.Их минимальная стоимость (например, полоса на боку автомобиля) от 500 до 1000 рублей. Более сложные рисунки в виде полноценных композиций обойдутся от 3000 рублей за штуку. Гарантия на них составляет от трех до пяти лет, и они сэкономят вам массу времени по сравнению с традиционной аэрографией. Недостаток способа выделиться в потоке: такие «украшения» не уникальны и их выбор ограничен ассортиментом магазина. А если говорить о конкретном средстве обитания, то вы рискуете встретить парочку «близнецов» в своем родном городе.

Но, выбрав виниловые пленки 3D, вы действительно сможете выделиться. Если не хватает денег на оклейку всего кузова, остановитесь у капота или водительской двери. Выполнить их «под карбон», можно оклеить капот автомобиля или весь кузов под карбон или другое интересное фактурно-цветовое решение. Такая доработка экстерьера вполне доступна при условии чистого гаража без пыли и пары друзей и помощников. Цена квадратного метра такой пленки начинается от 200 рублей.

Рекомендация веб-сайта. Типичная ошибка при декорировании пленками для аэрографа - несоблюдение инструкций по обработке тела, ошибка в обрезке их по размеру, неровность и кривизна аппликации. При установке обвесов нужно быть особенно внимательными. И, конечно же, не забывайте о чувстве прекрасного.

Может, дополнительно повесим?

Доработать-изменить-улучшить пропорции тела можно как в виде отдельных элементов, так и полных обвесов.Обычно их делают из пластика или стекловолокна. Диапазон цен начинается от 1 000 рублей за спойлер на багажник «шестерки», до 30 000 «деревянных» за полный обвес на ВАЗ-2112. Цены на передний и задний бамперы колеблются от 3000 до 5000 рублей. Воздухозаборник будет стоить 1000-2500 рэ. кусок.

Также вы всегда можете заказать индивидуальный обвес по вашим эскизам в специализированной мастерской, но здесь цены полностью индивидуальные. Кстати, процедура установки обвеса или отдельного элемента кузова не представляет особой сложности и занимает в среднем два-три часа.Для этого не требуется никаких специальных инструментов и, чаще всего, не требуется повторное сверление крепежа и т. Д. Такие же «индивидуальные» бамперы отличаются от стандартных только внешне.

О практичности и целесообразности такой настройки ходит много разных слухов, и споры ведутся до хрипоты. Однозначно можно сказать следующее: если вы делаете машину для дрэг-рейсинга или дрифта, то лучше обойтись необходимым минимумом, ориентируясь на цвет машины и декоративные элементы ее дизайна.Ведь большинство массивных и невероятных обвесов из арсенала «гаражного» мастера никак не улучшат аэродинамику автомобиля. И, скорее всего, они усугубятся. А для этой категории автомобилей лучше ориентироваться на техническую составляющую. Если вы строите шоу-кар и не заботитесь о воздушных потоках, то поэкспериментируйте со своим здоровьем.

Рекомендация веб-сайта. Не переусердствуйте с поиском, чтобы не стать посмешищем в дороге. В этом смысле типичной ошибкой внешней «гаражной» настройки назовем, прежде всего, одного большого глушителя, пугающим своим звуком не только коллег по трафику и прохожих, но даже инспекторов ГАИ, что чревато опасностью. .Ревущий, как лев, «девятос», уже не способный ни на что иное, жалкий, нелепый и беззубый, как, впрочем, и его хозяин.

Займемся капотом

Итак, с внешней «отделкой» закончили. Мы рискуем «модернизировать» двигатель. При этом учитываем, что разнообразие силовых агрегатов АвтоВАЗа не испорчено. До модели серии 2110 двигатели были карбюраторного типа, следующие поколения обзавелись инжекторным «сердцем».И хотя это непросто, но доработать их можно и в личном гараже, не изобретая велосипед заново, а используя готовые решения.

Итак, блок цилиндров так называемой турбо-серии для ВАЗ-11193 будет стоить около 30 000 рублей; облегченный коленвал у большинства моделей тольяттинского семейства потянет 8-15 тысяч рублей; легкий маховик опустошит ваш карман за 2000–3000 рублей. Готовят турбо-комплект к мотору от 30 000 до 60 000 рублей. Но помните, что каждый интегрированный элемент увеличит мощность двигателя, увеличит крутящий момент и расширит среду обитания стрелок тахометра и спидометра.

Поэтому при модернизации двигателя до желаемых характеристик вам обязательно потребуются советы грамотных специалистов, сила друзей, дополнительное оборудование и десятки человеко-часов в гараже. Но, тем не менее, сотни, если не тысячи владельцев «тазиков» своими руками строят очень производительные агрегаты.

Рекомендация веб-сайта. Типичная ошибка при настройке двигателя - незнание или игнорирование допустимых нагрузок на компоненты автомобиля.Совершенно «нормальной» выглядит ситуация, когда двигатель своей мощностью разрушает, например, коробку передач или сцепление на тормозных машинах.

А что с шасси?

Модификация шасси

имеет сильный ценовой диапазон. Простая замена четырех амортизаторов на более прочную газонаполненную подвеску обойдется минимум в 10 000 рублей. В этом случае машина не только лучше будет ездить, но и «сесть», то есть ее клиренс значительно уменьшится.Этот момент нужно всегда учитывать.

Стальные колесные диски заменяются на кованые или литые алюминиевые изделия. Или на специальных дисках из магниевого сплава. Они добавят машине устойчивости на трассе, немного снизят расход топлива и момент инерции колеса (ну и, опять же, доработают экстерьер). В этом случае обработанный кусок металлического сплава алюминия и магния будет стоить не менее 8000 рублей. И это будет продукт отечественного производителя ... Зарубежный аналог - 1000 долларов за диск.

Установка блокировки дифференциала снизит нагрузку на шины и детали трансмиссии. Стоимость такого технического решения - от 6000 до 15000 рублей.

Рекомендация веб-сайта. Основная ошибка при настройке подвески - слишком заниженный клиренс. Если вы планируете водить свою «ласточку» на работу, в магазин и на озеро, то уменьшать клиренс до характеристик спорткаров не нужно. На последних не гоняются за грибами и не копают картошку.Также помните о правильном выборе амортизаторов. Из-за слишком жестких амортизаторов пассажиры будут ругать вас, а недостаточно жесткие амортизаторы плохо скажутся на устойчивости машины в повороте.

Рев, но шустрый!

Изначально практически любой ВАЗ проектировался как городской автомобиль. Таким образом, его выхлопная система предназначена не только для отвода выхлопных газов, но и для снижения шума и токсичности выхлопных газов. В связи с этим стандартные глушители «Жигулей» имеют непрямую конструкцию и, следовательно, ограничивают потенциальную маневренность двигателя.Поэтому и выхлопной тракт с глубоким тюнингом подлежит полному перебору и замене (не путать с той самой «рычащей» девяткой). Стоимость прямоточных глушителей для автомобилей ВАЗ от 3000 до 5000 руб. Для более качественной очистки цилиндров двигателя от выхлопных газов штатный выпускной коллектор желательно заменить на спортивный паук 4-2-1.Он стоит не более 4000 руб. Работу с катализатором лучше доверить сервисным специалистам. остальные операции будут возможны в гараже.

Рекомендация веб-сайта. Прямоточный глушитель может познакомить вас с большим количеством сотрудников дорожной полиции. Допустимый уровень шума выхлопной системы автомобильных двигателей в городских условиях не должен превышать 96 дБА.

Одним словом, пресловутый «гаражный» тюнинг тольяттинских автомобилей может не только не сделать из вас «дорожного клоуна», но даже придать вес в глазах окружающих. При условии, конечно, что на трассе для вас главное не «дешевое понты», а наличие действительно красивой и управляемой машины, даже если она собрана на не очень зарекомендовавшем себя предприятии.

Сегодня на дорогах можно встретить множество автомобилей отечественного производства с уникальным тюнингом. Хотя найдутся автомобилисты, которые скажут, что это все лишнее, и что тюнинг оправдан только на митингах и выставках. Настоящие любители своего автомобиля улучшают его для души, для себя, чтобы он был удобен во всех отношениях.

Тюнинг ВАЗ 2106

В Интернете можно найти множество фото и видео, на которых мастера и тюнинговые компании демонстрируют настоящие шедевры. Даже заядлому автолюбителю не всегда удается разглядеть в тюнингованном автомобиле черты знакомой «шестерки», как все ее называли.

Есть несколько типов:

  • технический;
  • внешний;
  • тюнинг салона.

Поговорим о них подробнее.

Технический тюнинг ВАЗ 2106

Тюнинг и доработка двигателя на ВАЗ 2106

Именно он является «сердцем машины» и с него начинается технический тюнинг. Мотор отлично выдерживает большие нагрузки и долгий срок службы. Специалисты по тюнингу, благодаря незначительным доработкам и тюнингу двигателя, увеличивают его мощность.

Двигатель «Шестерка» с двумя карбюраторами

Способ первый - доводка:

  • примерка и шлифовка выпускного и впускного коллектора;
  • разгрузка и регулировка веса всех поршней, шатунов и коленвала;
  • доработка системы зажигания и питания двигателя.

Способ второй - настройка карбюратора:

  • Снимаем пружину вакуумного привода в дроссельной заслонке первичной камеры. За счет этого динамика «шестерки» увеличится, но при этом расход бензина увеличится на 0.5 литров;
  • Заменяем на механический вакуумный привод дроссельной заслонки в первичной камере. Вы можете использовать пружину, которую мы сняли с вакуумного привода. За счет этого автомобиль будет более плавно разгоняться и улучшать динамику. В этом случае расход топлива не увеличится;
  • заменить диффузор первичной камеры с маркировкой 4.5 вместо 3.5. А заодно замените для разгона на более крупный (от 30 до 40) насос-спрей. Расход топлива останется прежним;

Также следует отметить, что капитальный ремонт двигателя ВАЗ 2106 может существенно изменить поведение автомобиля на дороге, причем зачастую в ущерб безопасности.

Тюнинг подвески ВАЗ 2106

Для спортивной езды заводская подвеска «шестерка» не подходит из-за излишней мягкости. То же самое можно сказать практически обо всех ВАЗах, которые даже не будут исключением, что также требует серьезной работы над подвеской.

Благодаря улучшенной подвеске автомобиль станет немного жестче, и его можно будет опустить ниже. Все это отлично скажется на управляемости и маневренности автомобиля.

Что можно улучшить:

  • пройти всю подвеску автомобиля;
  • установить спортивные амортизаторы, лучше всего газомасляные;
  • используйте двойной стабилизатор.

В последнем случае потребуется помощь квалифицированных специалистов, поскольку здесь требуются достаточные знания в области инженерных технологий.

Тюнинг тормозной системы на ВАЗ 2106

После тюнинга двигателя и подвески переходите к тормозной системе "Шестерки".

Процесс поэтапный:

  • заменяем главный заводской цилиндр на больший. Это повысит давление в системе;
  • улучшение передних тормозов. Лучше всего для этого подходит комплект от ВАЗ 2112, который отлично заменяет старые передние тормоза;
  • установка комплекта дисковых тормозов.

Для этого потребуются суппорты ВАЗ 2112, но тюнингованные студии предпочитают устанавливать ATE 520142 Power Disk. Последние имеют на поверхности эллипсоидальные бороздки и поэтому называются вентилируемыми. Такой комплект без модификации ступицы идеально подходит для ВАЗ 2106.

Для замены задних тормозов на современные дисковые лучше обратиться в профессиональный автосервис. Для этого понадобятся станки и специальные инструменты.

Тюнинг и доработка сцепления ВАЗ 2106

После первых трех этапов приступаем к доработке сцепления ВАЗ 2106.Этот механизм предназначен для плавного соединения трансмиссии с коленчатым валом автомобиля при движении и переключении передач.

Необходимо проверить ход педали сцепления, чтобы он не превышал 120-130 мм, иначе потребуется регулировка. Но зачастую ведомый диск может потребовать замены из-за плохого состояния сцепления, что негативно сказывается на плавности хода и запуске ВАЗ 2106.

Коробка передач на ВАЗ 2106

Заводская коробка «шестерки» переделывается в спортивный.Он будет отличаться от классического передаточными числами. Спортивная коробка имеет более длинные низкие передачи и более короткие высокие передачи. Передаточные числа подбираются в зависимости от стиля вождения.

В КПП еще нужно будет заменить коромысло на короткоходное. В этом случае ход рычага уменьшится, и, как следствие, переключение передач будет происходить быстрее.

Автоматические трансмиссии на ВАЗ 2106 практически не используются. Но при желании и финансовой доступности в автомобиле можно произвести любую модернизацию.

Внешний тюнинг ВАЗ 2106

Задние фонари можно заменить на светодиоды, с более выразительной оптикой и ярким освещением. Это не только улучшит внешний вид автомобиля, но и защитит вас на дороге, особенно такие фары эффективны при плохой видимости: туман, дождь, снег.

Обвесы на ВАЗ 2106

Здесь уже можно пофантазировать и придумать индивидуальный стиль для ВАЗ 2106. Заменив пороги, задний и передний бамперы, Вы сделаете свой автомобиль более привлекательным.Также этот вид тюнинга является наименее затратным с точки зрения финансов и времени.

Колеса на ВАЗ

Это один из важных элементов внешнего тюнинга, когда классические диски заменяются стильными легкосплавными. Благодаря этому ваш ВАЗ 2106 будет выглядеть новым.

Помимо уникального стиля, замена дисков улучшит динамику автомобиля: легкосплавные диски

  • намного легче стальных, а значит, снизится нагрузка на подвеску;
  • литые диски
  • классно крути.

Для этого в некоторых моделях литых дисков предусмотрены дополнительные вентиляционные отверстия, через которые происходит улучшенное охлаждение тормозов.

Диаметр диска можно увеличить за счет использования низкопрофильной резины.

В этом случае мы получаем лучшую маневренность, машина лучше въезжает и выезжает из поворотов.

При нарушении этих параметров колесо может вылететь за арку или при малейшей неровности дороги удариться о нее.Грязь из-под колес будет разбрызгиваться на кузов автомобиля.

Есть еще легкосплавные и кованые диски. Первые намного дороже литых и прочнее за счет ковки. Кованые диски весят на 30% меньше литых. К ВАЗ 2106 можно подобрать и легкосплавные, при этом цена на них остается доступной.

Глушитель на шесть

Каждый автолюбитель слышал «рев», когда проезжала настроенная машина. Так выпускается прямоточный глушитель, увеличивающий мощность автомобиля до 10-15%, но значительно снижающий шумоизоляцию выхлопной системы.

Это легко сделать дома. Также есть роскошные хромированные выхлопные системы для двух выпускных патрубков. Они отлично смотрятся снаружи.

Тюнинг кузова ВАЗ 2106

Используя современные перламутровые или металлик цвета краски, можно полностью изменить внешний вид «шестерки». Вместе с кузовом сегодня красятся колесные диски и классические бамперы и даже часть оптики.

Некоторые элементы можно оклеить карбоновой пленкой, например: капот, крыша, наружные зеркала заднего вида или колеса.Некоторые автовладельцы покрывают карбоновой пленкой весь кузов автомобиля. Он намного прочнее лакокрасочного покрытия и отлично защищает кузов от механических повреждений и агрессивных сред.

Салон классической «шестерки» можно полностью изменить до неузнаваемости. Ставьте сиденья иностранного производства, например, от БМВ или Мерседеса. Установить более функциональную торпеду или обшить старой кожей. Будет очень похоже, только в шестерке будет чуть комфортнее, так как чуть больше.

Обтянуть дверные карты кожей и вставить подсветку.Вместо стандартных приборов поставьте спортивные со светодиодной подсветкой, цифровым дисплеем и яркими цветами. Установить на центральной консоли бортовой компьютер или мультимедийную сенсорную систему.

Некоторые элементы салона автомобиля могут быть отделаны карбоновой пленкой любого цвета, кожей и т. Д. Обилие предложений по тюнингу интерьера открывает безграничные возможности для автомобилистов.

Меломаны предпочитают устанавливать дорогую качественную акустику с усилителем и сабвуфером, которая позволит наслаждаться музыкой.

Идеальным вариантом для тюнинга интерьера является использование светодиодной подсветки в порогах, под ногами, на задней полке или в потолке. Это существенно украсит общий вид автомобиля, а также создаст комфорт для водителя и пассажиров.

Туниг ВАЗ 2106 зависит только от вашей фантазии, желания и финансовых возможностей.

ВАЗ 2106 тюнинг фото самых популярных моделей "шестерки" вы можете увидеть в этом видео:

Есть и такие тюнинговые ВАЗы.

Кузовной тюнинг ВАЗ 2106.

«Шестерка» - давно народный автомобиль, его выпускают несколько десятков лет, и в результате наши улицы наводнены шестыми моделями «Жигулей», причем они представлены в различных модификациях.

тюнинг двигателя ВАЗ 2106

Основное отличие модификаций модели ВАЗ 2106 заключается в двигателе и трансмиссии, соответственно тюнинг ВАЗ 2106 с надо начинать с двигателя, то есть либо устанавливать его самое мощное воплощение (ВАЗ 21063) вместимостью 54.5 кВт, либо, если оно уже стоит, приступить к его достройке.

Для начала следует попробовать поиграть с имеющимся штатным карбюратором (обычно Ozone), либо установить Solex, Pekar. Вслед за карбюратором стоит приступить к доработке системы зажигания. Собственно он заключается в установке бесконтактной системы зажигания (что делает ее более уверенной) и, что немаловажно, свечей зажигания.

Также не используйте обычные силиконовые высоковольтные провода, их следует заменить на качественные экранированные.Обязательно установите новый, более мощный генератор с установкой системы бесконтактного зажигания, так как в будущем вам придется подавать дополнительных потребителей энергии. Также следует поставить аккумулятор повышенной емкости, не менее 62 Ач.

От двигателя можно перейти к трансмиссии. Долгое время Лада 2106 оснащалась четырехступенчатой ​​коробкой передач, но позже завод перешел на «пятиступенчатую». Соответственно, стоит установить пятиступенчатую коробку передач, особенно если машина часто выезжает из города и движется по трассе.

Пятая передача позволит существенно сэкономить на топливе, а также продлить ресурс двигателя, ведь длительная работа на оборотах выше 4000 не лучшим образом сказывается на его ресурсе.

Тюнинг салона ВАЗ 2106

Тюнинг ВАЗ 2106 включает переделку интерьера салона. Не используйте спортивный руль малого диаметра. В машине нет гидроусилителя руля, поэтому управлять спортивным рулем на месте будет намного сложнее, чем стандартным.Вместо того, чтобы ломать голову над рулем, стоит попробовать разобраться с системой отопления, так как двух дефлекторов слишком мало и запотевание окон в дождливую или холодную погоду отнюдь не редкость.

Самое отчаянное занятие тюнингом салона ВАЗ 2106 , вырезание дополнительных отверстий в панелях и подведение воздуховодов к боковым окнам, а самые богатые устанавливают новую приборную панель (например, от BMW E36). Оба метода не самые приятные и могут вызвать проблемы у инспекторов ГАИ при инструментальном осмотре или техническом осмотре.

А вот штатные часы автомобиля ВАЗ 2106 стоит заменить на очень полезный прибор - амперметр. Идеально подойдет амперметр от УАЗ 469 или от «буханки», он должен питаться от проводов освещения бардачка.

Благодаря Ижевскому автозаводу у владельцев «шестерок» появилась возможность менять сиденья водителя и переднего пассажира, так что пренебрегать этой возможностью не стоит. Также можно установить автокресло от ВАЗ 2107 с соответствующим чехлом (с подогревом, вентиляцией, массажем, боковой поддержкой), что значительно повысит комфорт автовладельца и его пассажира.

Также не лишним будет установка системы подогрева двигателя (Вебасто и т.п.) и автономного отопителя салона. Возможность посидеть в теплой «шестерке» на морозе до -30 ° С, завести дело и заняться своими делами (на зависть многих водителей, в том числе иномарок) дорогого стоит.

Последним штрихом тюнинга ВАЗ 2106 станет установка «семерки» стекол в передние двери, обогрев зеркал заднего вида и противотуманные фары.

Фото тюнинга ВАЗ 2106

Ниже представлена ​​подборка фотографий с тюнингом «шестерки», выбранных в интернете.Если раньше речь шла о технических доработках «классики», то на фото внешний тюнинг ВАЗ 2106 .

Стоит отметить, что «шестерка» не нуждается в обвесах и спойлерах. Напротив, многие владельцы демонтируют штатные бамперы и дверные ручки. В последнее время стало модно делать так называемый ретро-тюнинг ВАЗ 2106 с заниженной подвеской, хромированными молдингами и решеткой радиатора, а также покрашенными в белый цвет боковинами покрышек.

См. Также - одни из самых популярных отечественных моделей, которые пользуются постоянным спросом даже спустя много лет после начала их производства, а также подборка - еще одна распространенная модель Волжского автозавода.

Тюнинг ВАЗ 2106 Авто тюнинг ВАЗ 2106 Фото тюнинг ВАЗ 2106
Тюнинг салона ВАЗ 2106 - фото Тюнинг двигателя ВАЗ 2106 Качественный тюнинг шестерки
Необычный тюнинг Лада 2106 Ретро тюнинг ВАЗ 2106 Фото тюнинг салона ВАЗ 2106
Тюнинг ВАЗ ВАЗ 2106 своими руками
Тюнинг салона ВАЗ 2106 Тюнинг автомобиля ВАЗ 2106
Тюнинг подвески ВАЗ 2106 Русский тюнинг ВАЗ 2106 фото Внешний тюнинг ВАЗ 2106
Тюнинг бороды ВАЗ 2106 Кузов тюнинг ВАЗ 2106
Тюнинг устройств ВАЗ 2106 - фото
Тюнинг автомобилей ВАЗ 2106 Тюнинг фары на ВАЗ 2103 Тюнинг панели приборов ВАЗ 2106
Тюнинг бамперов на ВАЗ 2106 - фото Внешний тюнинг шестерки Жигулей Тюнинг передней оптики на ВАЗ 2106

Вы можете осуществлять тюнинг «шестерок» нескольких видов:

  • внешний - меняется внешний вид автомобиля;
  • технический - устанавливаются новые или дополнительные детали, улучшающие техническую сторону станка;
  • тюнинг салона - изменение элементов салона.

В первом случае с помощью нового бампера, европейских ручек и других деталей автомобилю можно придать стильный спортивный вид.

В техническом плане этот тип автомобилей часто оснащается дефлекторами капота и оптикой, новым глушителем и т. Д.

И, наконец, с тюнингом интерьера связано огромное количество разнообразных дизайнерских решений. Здесь можно найти все: от ковриков до удобных спортивных сидений, спортивного руля, красивой ручки коробки передач и т. Д.

Процесс покупки

Все эти и многие другие детали можно найти в Tuning Plast. У нас вы можете купить тюнинг ВАЗ 2106 по низким ценам. Мы продаем как отдельные детали, так и комплекты. Наша продукция - это качество и надежность. Мы продаем только по предоплате. Возможна доставка в любой город России. Если у вас возникнут вопросы, вы всегда можете задать их нашим специалистам по телефону +7 800 500 55 90 или написав им онлайн.

Технический тюнинг ВАЗ 2106 своими руками предусматривает доработку и тюнинг двигателя с целью увеличения его мощности.Для этого воспользуйтесь тонкой настройкой или автонастройкой карбюратора.

В первом случае потребуется отрегулировать и отшлифовать выпускной и впускной коллекторы. Поршни, шатуны и коленчатый вал регулируются по весу. Электроснабжение мотора и системы зажигания требует доработки.

Для модернизации карбюратора на Лада 2106 потребуется проделать следующие работы:

  • демонтаж пружины вакуумного привода. Это поспособствует увеличению динамики автомобиля и расхода топлива на 0.5 литров;
  • установка механического вакуумного привода в первичной камере. Такой тюнинг ВАЗ 2106 своими руками способствует плавному ускорению и улучшению динамики автомобиля;
  • установка разметки диффузора 4.5.

Лада 2106 требует модернизации подвески. Для этого автомеханики рекомендуют установить спортивные амортизаторы газомасляного типа и двойной стабилизатор. Тормозная система «шестерки» нуждается в доработке. Предустановлен большой цилиндр. Аналогичный тюнинг ВАЗ 2106 своими руками повысит давление в системе. Для улучшения передних тормозов потребуется установка соответствующего комплекта от Лады 2112.

Замена задних тормозов на современные аналоги осуществляется с помощью профессионалов, так как такая модернизация предполагает использование станков.

Настройка тормозной системы

Муфта используется для плавного соединения трансмиссии с коленчатым валом при движении автомобиля и переключения коробки передач.Перед модернизацией Лады 2106 нужно проверить ход педали сцепления. Этот показатель не должен превышать 120-130 мм. Если сцепление в плохом состоянии, то устанавливается новый диск сцепления.

Заводская коробка передач может быть переделана на спортивный аналог. Эти механизмы различаются передаточными числами. Их стоит подбирать с учетом стиля вождения. Если в КПП установить коромысло с коротким ходом, то шестерни будут переключаться быстрее. Чтобы установить автоматическую коробку передач на Лада 2106, вам потребуется помощь квалифицированных специалистов.

Внешний тюнинг можно использовать для изменения вида "шестерки" ... Предварительно рекомендуется удалить ржавчину и устранить другие дефекты кузова. Заводскую оптику заменяют на современные галогенные или ксеноновые лампы. Заднюю оптику заменяют на светодиодные лампы.

На ВАЗ 2106 установлены новые обвесы:
  1. Юбки.
  2. Бамперы.
  3. Спойлер.

Новые обвесы на авто Диски

Classic заменены на стильные литые.Такой тюнинг помогает улучшить динамику автомобиля:

  • Достигнуто быстрое охлаждение дисков.
  • Некоторые модели легкосплавных дисков оснащены дополнительными вентиляционными отверстиями, через которые обеспечивается улучшенное охлаждение тормозной системы. Для увеличения диаметра диска используется низкопрофильная резина. Настроенный автомобиль будет обладать высокой маневренностью. При необходимости можно установить кованые или легкосплавные диски. Для последних изделий характерна ковка.

    Новые литые диски

    На ВАЗ 2106 можно установить прямоточный глушитель.Это увеличит мощность автомобиля на 10-15%, что положительно скажется на подавлении шума выхлопной системы. Такой тюнинг можно сделать своими руками. При необходимости может быть установлена ​​хромированная выхлопная система с двумя патрубками.

    Чтобы изменить внешний вид автомобиля, специалисты рекомендуют использовать перламутровые и похожие цвета. Вместе с кузовом можно красить диски, бампер и оптику. Капот и крыша Лада 2106 покрыты карбоновой пленкой. Его можно использовать для апгрейда всего корпуса «шестерки».Карбоновая пленка прочнее лакокрасочной и имеет высокую защиту от механических повреждений и агрессивной среды.

    ЭТО ВАЖНО ЗНАТЬ!

    У каждого автомобилиста должен быть универсальный прибор для диагностики своего автомобиля.

    Внутренний тюнинг Лады 2106 предусматривает установку новых сидений, установку исправной торпеды, отделку салона. Дверные карты обтянуты кожей, вставлена ​​подвеска. Стандартные приборы заменены спортивными аналогами со светодиодной подсветкой и цифровыми индикаторами.

    На центральной консоли можно установить бортовой компьютер или датчик мультимедиа. При необходимости некоторые детали отделывают карбоновой пленкой нужного цвета.

    Перед установкой на ВАЗ 2106 хорошая акустика , усилитель и саб, проводка будет обязательна.

    Тюнинг салона ВАЗ 2106

    Светодиодное освещение вмонтировано в потолок и пороги. Тюнинг салона ВАЗ 2106 своими руками предусматривает устройство шумо- и теплоизоляции.Для этого используются соответствующие материалы. Автомеханики советуют утеплять двери, крышу и пол от «шестерки» от тепла и шума.

    Чтобы придать салону дополнительный комфорт, в Ладу можно самостоятельно установить сиденья Ford Scorpio. От стандартных кресел они отличаются гораздо большей комфортностью.

    Размеры кресел Ford Scorpio идеально подходят «шестерке». Можно установить простые сиденья или кресла с сервоприводом. Эти конструкции положительно влияют на поясничные суставы и оснащены надежной работой регулировочных механизмов.

    Для замены стульев вам потребуются дрель, кронштейны, стальные полосы толщиной 3-5 мм. Предварительно специалисты рекомендуют снимать заводские сиденья. Новые сиденья устанавливаются на монтажные ножки. Для 1 стула требуется 2 стальных кронштейна. Конструкция фиксируется болтами 8х25 мм.

    Следующим этапом является сверление отверстий в нижней части «шестерки». Затем проводятся монтажные работы. Для этого необходимо совместить просверленные внизу отверстия с монтажными отверстиями на кронштейнах.Для крепления потребуются болты 10х75 мм. Для обеспечения надежности конструкции используются стальные широкие шайбы. Их рекомендуется устанавливать с двух сторон. Шайбы, которые устанавливаются сбоку на днище, покрыты специальным антикоррозийным составом. Внутренняя конструкция окрашена и покрыта обивкой.

    Вы все еще считаете, что диагностика автомобиля - это сложно?

    Если вы читаете эти строки, значит, вы заинтересованы в том, чтобы сделать что-нибудь самостоятельно в машине, и действительно сэкономит , потому что вы это уже знаете:

    • СТО ломат большие деньги для простой компьютерной диагностики

    • Для выяснения ошибки необходимо обратиться к специалистам

    • В сервисах работают простые гаечные ключи , а хорошего специалиста не найти

    Качественные детали спортивного тюнинга на ваз 2106

    Сайт нашего тюнингового магазина специализируется на продаже качественных автозапчастей для тюнинга автомобилей ВАЗ и иномарок.Здесь вы можете найти запчасти для тюнинга и ремонта советской классики ВАЗ 2106.

    ВАЗ 2106 (в простонародье «шестерка») - по сути, этот автомобиль является модернизацией ВАЗ 2103, который также производится на Волжском автозаводе. «Шестерка» выпускалась с 1976 по 2006 год и с конвейера сошло более 4,3 миллиона автомобилей. Обычно 2106 комплектовалась 4- или 5-ступенчатой ​​механической коробкой передач и двигателями ВАЗ-2106, ВАЗ-2103, ВАЗ-21011.

    Тюнинг интерьера и экстерьера

    К сожалению, до наших дней сохранилось не так много автомобилей этой модели.Однако тюнинг будет еще интереснее и с такой машиной вы станете индивидуальнее. Наш магазин всегда поможет подобрать качественные запчасти для тюнинга вашей классики. Для внешнего тюнинга используются различные накладки, спойлеры, оптика, юбки, бамперы и многое другое. Для тюнинга салона автомобиля мы можем предложить спортивные рули, нестандартную приборную панель, крепления ручки КПП, ковши и др.

    Запчасти для сложного тюнинга

    Не забывайте о тюнинге таких автозапчастей, как двигатель, трансмиссия, подвеска, тормоза, выхлоп, топливные системы, компоненты турбины и другие.Для ВАЗ 2102 всегда в наличии амортизаторы, пружины и комплекты подвески, собранные от проверенных, надежных производителей. Советуем заменить некоторые стандартные запчасти на облегченные. Специалисты нашей компании подходят к каждому клиенту индивидуально, в полной мере учитывая его пожелания и предложения.

    Трижды по два. История и тюнинг ВАЗ 2106


    История

    Человек, не разбирающийся в марках автомобилей, запросто с первого взгляда перепутает ВАЗ 2103 и 2106.Действительно, сдвоенные фары могут сбивать с толку. Более того - изначально прототип автомобиля ВАЗ 2106 носил название «Проект 21031». Это наводило на мысль, что конструкторы планировали лишь небольшую модернизацию «тройки», не выделяя получившуюся машину в отдельный модельный ряд. Но в результате переделки приобрели серьезные масштабы, что и стало причиной рождения любимой многими ВАЗ 2106.

    Первый автомобиль марки ВАЗ 2106 сошел с конвейера Волжского автозавода в декабре 1975 года.Серийное производство началось в феврале 1976 года. В декабре 1976 года завод выпустил трехмиллионный автомобиль. И им стал ВАЗ 2106. Можно сказать, что с этого момента началась эра «шестерки», которая продлилась до 1980 года. И после этого модель выпускалась очень долго.

    Сама машина представляла собой пятиместный заднеприводный седан. Его отличительная особенность, которая сближает ВАЗ 2106 с «тройкой», - сдвоенные фары. Кстати, это последняя модель с таким элементом дизайна.В отличие от ВАЗ 2103, в разных частях экстерьера «шестерки» вместо блестящих металлических деталей использован черный пластик - своеобразная дань моде конца 70-х среди европейских автомобилей. Также изменились боковые указатели поворота и задние фонари (кстати, они - самый простой способ отличить описываемую модель от ВАЗ 2103).

    Для ВАЗ 2106 был подготовлен специальный двигатель, разработанный на базе двигателя ВАЗ 2103. Конструкторы изменили диаметр цилиндра с 76 до 79 миллиметров.Объем двигателя был равен 1,57 процента, а крутящий момент по сравнению с «тройкой» увеличился на 12 процентов. В комплектацию ВАЗ 2106 также вошла обновленная четырехступенчатая коробка передач с пониженным передаточным числом.

    За все время существования ВАЗ 2106 претерпел ряд некоторых модификаций. Так, в 1980 году состоялся своеобразный заводской тюнинг двигателя ВАЗ 2106. Вместо ранее использовавшегося карбюратора Weber на автомобили установили карбюратор Ozone. После прекращения производства «тройки» произошли изменения во внешнем виде - хромированные детали были заменены пластиковыми, фон заводской вывески стал черным (ранее - вишневым), стали устанавливаться решетки вентиляции от ВАЗ 2105.С 1987 года фонари на концах передних дверей были заменены на красные светоотражатели. Честно говоря, время пошло не в пользу ВАЗ 2106 - более ранние модели отличались более уверенными показателями комфорта и безопасности. Но что - все хорошее постепенно заканчивается. В 2006 году руководство АвтоВАЗа приняло решение о полной остановке производства. Хотя до последних дней ВАЗ 2106 продолжал пользоваться устойчивым спросом у широких слоев населения.


    «Шестерка» имела конфигурацию попроще, чем «Нива».В то же время в прайс-листе 1986 года можно найти интересное свойство - ВАЗ 2106 стоил дороже популярного внедорожника на 100 советских рублей.


    Тюнинг ВАЗ 2106


    Не забывайте, что мы имеем дело с настоящим «Тольятти». Практика показала, что все эти автомобили легко поддаются внешним и внутренним изменениям. Так что тюнинг ВАЗ 2106 позволяет часто получать просто потрясающие результаты.

    Для примера обратим внимание на внешний тюнинг ВАЗ 2106.В принципе, этот автомобиль самодостаточен в плане дизайна для любителей «классики». Но чтобы придать «шестерке» современные спортивные формы, придется немало потрудиться. Стайлинг ВАЗ 2106 предполагает установку обвесов, использование кованых дисков. Интересный эффект достигается за счет установки неоновой подсветки под днище.

    Электрическая схема ВАЗ. Электрооборудование Схема электрической цепи Карбюратор Система зажигания автомобиля

    Типовая схема подключения ВАЗ 2106 сделана с учетом однопроводного принципа соединения элементов электрооборудования автомобиля.Это означает, что минусовые контакты электронных устройств выводятся на т. Н. Масса автомобиля, а проводное подключение дает только положительные выводы.

    Электромонтажное устройство автомобиля

    Такой принцип интеграции электронных компонентов в систему электропитания автомобиля на практике реализуется в виде соединений:

    1. Активные электрошкафы автомобиля активируются с помощью замка зажигания.
    2. Электронные устройства, обеспечивающие поддержание необходимой степени безопасности при эксплуатации автомобиля, подключаются к аккумуляторной батарее через блок безопасности.
    3. Части шкафов всех агрегатов "шестерки" являются хорошими проводниками тока.

    Важно: При проведении ремонтных и профилактических работ на автомобиле необходимо обесточить проводку, сняв минусовой провод с клеммы Аккорд, иначе несанкционированное прикосновение к контактному инструменту АКБ может привести к КЗ. Для наглядности электронная схема. Электропроводка ВАЗ 2106 размещена на нашем интернет-ресурсе, и автомобилисты могут использовать ее для необходимых испытаний.

    При самостоятельном обслуживании транспортного средства необходимо определить причину той или иной неисправности узлов электрооборудования редуктора.Устранение неисправностей следует начинать с выключателя зажигания, предназначенного для:

    • Контроль исправности системы зажигания;
    • Координация работы систем защиты и предотвращения автомобильных выбросов;
    • буксирная «шестерка» с исправной «аварией».

    В автомобиле ВАЗ 2106 схема подключения включает следующие элементы:

    • АКБ с контактом минусового провода на кузове ТС;
    • Стартер
    • с разъемом «50» от замка зажигания через пусковое реле;
    • генераторное устройство;
    • блок безопасности;
    • выключатель зажигания;
    • Регулирующее реле
    • .

    Принцип работы электрооборудования ВАЗ 2106

    Выключатель зажигания имеет 4 положения, при возбуждении каждого из которых переключаются переключатели определенных разъемов и контактов:

    1. В положении «0» ток АКБ транслируется только на разъемы 30 и 30/1, остальные обесточены.
    2. В положении «I» ток подается на разъемы 30-int и 30 / 1-15, при этом «габариты», очиститель лобового стекла, вентиляторная система обогрева отопительного комплекса находятся под напряжением.
    3. В положении «II» к ранее задействованным разъемам дополнительно подключается контакт 30-50. При этом в цепочку включаются система зажигания, стартер, датчики панели, «габаритов» и «поворотников».
    4. В позиции «III» задействованы только «размеры», Klakson и очистители ветровых и кормовых стекол. При этом ток доступен только для разъемов 30-int и 30/1.

    Ряд вагонов данной марки оснащены такими приборами, как комплекс подогрева подающего стекла, электроавтомат «Заводчик», реле света и др.Электропитание этих устройств проходит по отдельной линии через выключатель зажигания в положениях ключа «I» и «II».

    Важно: Поскольку бачок омывателя изготовлен из материала ПВХ и является диэлектриком, электродвигатель дополнительно снабжен отрицательным проводом, и при работе с ним следует использовать диэлектрическую защиту на разъемах.

    В «шестерке» по току в постоянном режиме работают следующие цепи питания: Клаксон, стоп-сигналы, «Авария», прикуриватель, вилка для «переноски», панель приборов.Ведущие цепи оборудования электрооборудования предназначены для защиты предохранителей предохранителей, которые размещены в двух специальных блоках (основном и запасном), расположенных со стороны водителя под панелью приборов.

    Одним из элементов электросхемы ВАЗ 2106 является блок безопасности, конструкция которого не удовлетворяет современным требованиям к содержанию электронного оборудования. Недостатки:

    • нестабильное соединение предохранителя и гнезда приводит к появлению складских помещений;
    • при работе предохранительный элемент подвержен нагреву, что негативно сказывается на расположении гнезд навесного оборудования поблизости;
    • низкая стоимость сменных предохранителей не гарантирует их надежности, поэтому проверку этого блока следует проводить регулярно.

    Использование т.н. «Жучки» могут повлечь за собой возгорание из транспортного средства, т.к. вероятность возникновения КЗ велика. Существует полностью безопасный вариант модернизации штатных изделий, в котором подлежат установке ножевые предохранители, посадочные места отлично интегрированы в блок безопасности.

    Преимущества ножевых предохранителей:

    • устойчивый контакт изделия с местом крепления;
    • элемент плавкого типа замазанный в ПВХ-корпусе прозрачного вида;
    • динамический отвод тепла за счет увеличенной площади контакта.

    Важно: Шестигранный прибор, электропроводка к нему, а также к аккумулятору, стартеру, катушке, оптике и некоторым другим элементам не оснащены предохранительными элементами.

    Электрооборудование всего семейства Лада Самара, как и САМАРА-2, имеет такую ​​же схему, которая отличается только нюансами. Это касается как карбюраторных автомобилей, так и инжекторных двигателей. Инжекторные двигатели Эсуд не связаны с общей проводкой, поэтому не зависят от нее.

    На всех следующих схемах изображена система зажигания карбюратора, но пугаться не стоит: на инжекторных машинах просто нет «карбюраторных» элементов, а ECM подключается отдельно своим подключением к АКБ и не подключается с главной цепью автомобиля.

    Это электрооборудование представлено

    в лучшем качестве . Фактически, что самая современная схема от оставшегося ВАЗ-2108 (09). Также схема интересна наличием внутренней схемы монтажного блока.

    Схема электрического оборудования с высокой панелью

    Другой вариант схемы. Схему можно использовать как вспомогательную, если что-то непонятно по сравнению с предыдущей.

    Схема электрооборудования с «низкой панелью»

    Подробно показана схема монтажного узла - для удобства понимания принципа работы.

    Схема электрооборудования с «Европеллой»

    На схеме присутствует как внутренняя схема монтажного блока, так и схема подключения щитка приборов «Евро» (САМАРА-2).

    0 0

    Вадо 02.07.2019 09:49

    и скажите - монтажные блоки старого и нового образца идентичны по соединению, т.е. взаимозаменяемы?

    0 0

    Серж. 02.07.2019 19:31

    На всех схемах не делаются оговорки по поводу варианта монтажного блока, поэтому с большой долей вероятности они взаимозаменяемы.Но могут быть и незначительные некритические несоответствия, которые, скорее всего, будут затронуты.

    0 0

    Вадим 02.07.2019 22:48

    0 0

    Богдан 15.01.2019 19:50

    есть схема ЭЛ оборудования Самара с низкой панелью Экспорт - карб с авторазмером (два эл. Клапана в карбе - HX внизу и 1 забыл как звонок.), Есть лампа отдельно в ряд где кнопка аварийки, доп габариты заднего и обогрева стекла - Check Engine, там адсорбер и есть лямбда в коллекторе перевыпуска после коллектора, но я точно не знаю об этом и схема нужна!

    В каждом современном автомобиле есть бортовая сеть - система, объединяющая всех потребителей энергии и электрооборудования.Эти устройства проводки отмечены, в частности, в этой статье речь пойдет о легендарной отечественной «шестерке». В какие элементы входит электрический ход ВАЗ 2106, какие неисправности для него характерны - узнавайте из этого материала.

    [Скрыть]

    Признаки неисправности

    В какие элементы входит схема электрооборудования и проводки с описанием 21063? В эту систему входят все потребители энергии, а также основные системы автомобиля, включая зажигание, охлаждение двигателя и обогрев.В том случае, если автомат не запускается, при этом возникают сбои в работе электрооборудования, в первую очередь следует проверить исправность электропроводки и заменить вышедшие из строя комплектующие.

    Если двигатель не возможен, следует сначала диагностировать состояние аккумулятора, а также подачу топлива к карбюратору или форсунке.

    В случае, если топливо поступает нормально, то для диагностики потребуется электрическая схема машины, необходимо проверить следующее:

    1. В случае карбюраторных двигателей распределитель зажигания, катушки, свечи, И, конечно же, эти компоненты соединяет сама проводка.В некоторых случаях невозможность запуска двигателя связана с поломкой, к которой подключены свечи.
    2. В том случае, если речь идет о блоке силы впрыска, то причина может быть в неработоспособности блока ECM. Этот узел предназначен для обработки сигналов, подаваемых с датчиков, а также для передачи команд исполнительным механизмам. В целом блок управления предназначен для определения наиболее оптимальных параметров работы мотора, но не все автомобили ими оснащены.

    Еще бывает, что неисправность в работе силового агрегата связана с работоспособностью замка зажигания, в частности, речь идет о поврежденных контактных группах.

    Фотогалерея «Основные неисправности АКБ»

    Карбюраторный двигатель

    Как работает электрическая схема двигателя карбюратора при запуске силового агрегата:

    1. Водитель поворачивает ключ в замке зажигания, при этом система начинает подавать мощность этого узла.
    2. Все индикаторы и значки активируются на приборной панели, в этом случае оборудование питается от аккумулятора.
    3. На катушку приходит низкое напряжение, которое используется для образования высоковольтного разряда. Когда напряжение проходит через модуль, оно преобразуется в высокое и поступает в распределительный блок.
    4. Привод распределительного механизма посредством высоковольтного разряда вращает коленчатый вал двигателя «шестерки». Сам травер в свою очередь замыкает контакты и передает разряд по высоковольтным проводам на свечи.В дальнейшем этим разрядом нагревается горючая смесь в цилиндрах мотора (автор ролика - Автоэлектрик Канал ВЧ).

    Классическое зажигание

    В соответствии со схемой электрика классическое зажигание включает в себя такие компоненты:

    • сам замок;
    • катушка
    • ;
    • резиновый или распределительный блок;
    • кабели высоковольтные со свечами.

    Травером прерывается обрыв первичной обмотки модуля, после чего высоковольтное напряжение подается в определенной последовательности на цилиндры.Как упоминалось выше, катушка используется для преобразования низкого напряжения в высокое.

    В том случае, если при попытке запустить двигатель ничего не происходит, то причины могут быть такие:

    1. Повреждение проводки на участке между модулем и узлом генератора. При такой проблеме следует провести диагностику состояния контактов, а также целостности электрических заглушек.
    2. Выход из строя самой катушки. В этом случае работу устройства можно проверить с помощью искры - трос извлекается из распределителя и входит в контакт с корпусом или двигателем машины.Если при попытке запустить мотор ничего не происходит, это говорит о том, что прибор подлежит замене.
    3. Повреждение проводки на участке между свечами и трамблером. В этом случае необходимо провести диагностику состояния крышки трамблера, в частности, проверить расположенный внутри бегунок, а также провода (автор видео - канал АМОЧН Александр Коломенский ААЦ).

    Электронное зажигание

    Автомобили ВАЗ 2106 также комплектовались электронным или бесконтактным зажиганием (БСЗ).Принципиальной особенностью таких автомобилей является то, что между распределительным механизмом и самой катушкой дополнительно был установлен электронный переключатель. В состав БСЗ помимо основных узлов входит коммутационное устройство, а также датчик-распределитель.

    Используя последний, управляющие импульсы передаются на переключающее устройство для создания искры, после чего сигналы распределяются по цилиндрам. Основное назначение коммутационного устройства состоит в преобразовании сигналов управления в импульсное напряжение, которое подается на обмотку катушки, в частности, речь идет о первичной обмотке.Наличие переключателя способствует улучшению образования разряда, особенно если силовой агрегат работает на обедненной горючей смеси.

    Двигатель-форсунка

    Что касается силовых агрегатов впрыска, то такие моторы отличаются от карбюраторных версий следующим образом:

    • в первом - электронасос, повышающий давление в топливной системе;
    • в этом случае горючая смесь образуется непосредственно в цилиндре, тогда как в карбюраторных вариантах ее образование происходит непосредственно в карбюраторе;
    • в форсунках используются топливные форсунки, обеспечивающие нормальный впрыск топлива;
    • наличие, дающее возможность точно определить момент, в который требуется впрыск горючей смеси (автор видео - подсказки канала автомобилисту).

    Как вы понимаете, силовые агрегаты впрыска оснащены большим количеством различных датчиков и контроллеров. Поэтому, если мотор не запускается, то причина может быть в неполадках в работе электрочашек или самих датчиков.

    Если речь идет о датчике, то такую ​​поломку можно определить своими руками:

    • сначала необходимо отсоединить проводку от контроллера; разъем извлечен;
    • далее мультиметром диагностируется сопротивление;
    • если полученные значения отличаются от нормированных, то, скорее всего, прибор подлежит замене.

    Инструкция по диагностике и замене проводки

    Перед тем, как приступить к замене проводки и вышедших из строя компонентов, необходимо провести диагностику системы.

    Как проверить натяжение:

    1. Для проверки понадобится лампа с проводами, один из ее щупов нужно подключить к минусовой клемме АКБ или телу "шестерки".
    2. Другой контакт от лампы подключается к диагностированным электрочайникам. Необходимо, чтобы зонд находился как можно ближе к аккумулятору или предохранительному устройству.
    3. В том случае, если управление в результате подключения начало гореть, это говорит о наличии напряжения на диагностической зоне. Тестирование продолжается аналогичным образом, пока не будет обнаружена поврежденная цепь. Как показывает практика, часто сбои в работе электросистемы связаны с плохим подключением, поэтому в первую очередь рекомендуется проверить контакты (автор видео - канал ВАЗ 2101-2107 ремонт и обслуживание).

    Так же можно проверить целостность проводки, это делается для того, чтобы определить обрыв в электрочайниках.

    Для этого выполните следующие действия:

    1. Для начала отключите все напряжение от электрической цепи и произведите ее диагностику на целостность. Для этого можно использовать контрольную лампу с подключенным источником питания.
    2. Оба контакта от лампы должны быть подключены к концам электрической цепи. Если такой возможности нет, то один чек-лист подключается к плюсовому контакту, а другой к массе, то есть к кузову автомобиля.В том случае, если после подключения лампа загорелась, то это говорит о том, что участок разводки предназначен. Если лампа не загорелась, это говорит о повреждении электропроводки.
    3. Аналогичным образом проводится диагностика замка, для этого к его выводам будут подключены контакты от требуемой проверки. При срабатывании замка источник света должен повернуться.

    Настоящее Схемы электрооборудования ВАЗ 2110 1996+ Г.В. Для более активных водителей на базе этого двигателя была разработана 16-клапанная версия с бензиновым двигателем с рабочим объемом 1.5 литров. Обладая мощностью 94 л.с., с двухвинтовой головкой цилиндров, обеспечивающими повышенные показатели мощности (69 кВт) и крутящего момента (130 Нм), позволяя автомобилю иметь улучшенные динамические качества. Автомобиль, оснащенный таким мотором, имеет индекс ВАЗ 21103, максимальная скорость составляет уже 185 км / ч, а разгон до «сотни» занимает всего 12,5 сек. Эти модификации на дорогах встречаются все чаще, как и 2-литровые 150-сильные версии ВАЗ-21106 STI - достаточно экономичные, выразительные и дорогие.Ведь двигатель Opel X20xEV с двухступенчатой ​​16-клапанной ГБЦ и системой точечного впрыска позволяет разогнаться до 205 км / ч. С ним стокилометровый барьер преодолевается всего за 9,5 с. Еще есть боевой 240-сильный (!) ВАЗ-21107 «Ралли» 2.0 V16 со специальной трубчатой ​​рамой безопасности, встроенной в кузов. Его максимальная скорость составляет 220 км / ч, а время разгона до 100 км / ч занимает всего 7 с! Но он им сделан, только по заказу спортсменов, и он того стоит - как раллийные иномарки: дорого (22 тысячи долларов).Надо сказать, что некоторые отечественные тюнинговые фирмы создают (даже без использования дорогих импортных комплектующих) вполне удачные скорости или, наоборот, комфортные версии «десятки», динамика, управляемость которых значительно улучшена во время движения.

    Есть полноприводные версии «десятки» спортивной или переплетенной направленности, но они либо экспериментальные, либо малосекторные, а потому дорогие.

    Схема соединений системы генератора

    1 - аккумуляторная батарея;
    2 - генератор;
    3 - монтажный блок;
    4 - выключатель зажигания;
    5 - Индикатор заряда аккумуляторной батареи в комбинации приборов

    Подключение стартера - схема


    1 - аккумуляторная батарея;
    2 - генератор;
    3 - стартер;
    4 - Замок зажигания

    Схема системы зажигания ВАЗ 2110

    Легенда отечественного автопрома ВАЗ 2101 перенял лучшие черты у своего итальянского донора, и чем-то выгоднее стало отличаться от Fiat 124.В результате тестовых автономий были обнаружены недостатки в конструкции итальянского автомобиля, и только советские дороги героически помогли выявить их, устранить и доработать конструкцию копейки до должного уровня

    .

    Данные изменения коснулись электрооборудования ВАЗ 2101, в частности, расположения некоторых электроприборов. Мы нашли настоящую заводскую схему электрооборудования «Жигулей» 1970 года и рады предоставить ее для изучения.

    Источниками электроэнергии являются параллельно включенные генераторы. Номинальным считается напряжение 12 вольт, но его значение может колебаться в зависимости от состояния двигателя. При большом обороте мотора напряжение в сети может достигать не более 14 вольт, а при небольшом - не менее 11. Все электроприборы, которые устанавливаются на борту автомобиля, рассчитаны на такой диапазон напряжений и могут работать на этих значениях \ без перебоев.

    Для регулировки напряжения, которое вырабатывает генератор, в цепи предусмотрен релейный контроллер.В его обязанности входит контроль напряжения на выходе генератора, а при падении реле сигнал получит сигнал на контрольной лампе, расположенной на панели приборов. При низком напряжении может разрядиться раньше времени, не успевает поиграть, что может вывести его из строя. При слишком высоком зарядном напряжении может закипеть электролит, что тоже ни к чему не приведет.

    Блок предохранителей ВАЗ 2101

    При возникновении короткого замыкания в цепи во время эксплуатации автомобиля сила тока на поврежденном участке увеличивается.Если неисправную цепь не отключить от сети, она может очень быстро посадить аккумулятор, провода могут перегреться, что вызовет большую вероятность возгорания, заправки проводов и обивки автомобиля. Во избежание этого вся схема электропроводки разделена на десять зон, состояние которых контролируется определенным предохранителем.

    Предохранители собраны в единый блок, пронумерованы, и мы точно можем узнать, когда конкретный предохранитель смело, в какой цепи произошло короткое замыкание.Это можно проследить как по схеме, так и по указателям на корпусе крышки блока предохранителей.

    Автомобильное реле ВАЗ 2101

    Некоторые электроприборы ВАЗ 2101 обладают достаточно серьезной мощностью, потребляют большие токи, а для защиты контактов переключателей от перегрузок в электросеме используются реле. На копейку устанавливали только электромагнитные реле, и большая их часть располагалась под капотом автомобиля. Под щитком приборов были установлены только реле указателя поворота.Установлено вытяжек:


    Все реле на автомобиле ВАЗ 2101 ремонту не подлежат, а в случае выхода из строя заменяются на новые.

    На автомобиль ВАЗ 2101 была установлена ​​контактная система зажигания, которая отличалась простотой и надежностью. Тем не менее, некоторые элементы требуют особого ухода, и в первую очередь это относится к траверсу.

    При отсутствии искры на свече зажигания можно смело говорить о причастности травера.У больного с местом выкатывания контакта была крышка, которая использовалась для образования микротрещин. Их не должно быть визуально визуально, но через них утечка напряжения и искры бьют по корпусу. Проверить это можно только на специальном стенде или в полной темноте, когда искры видны с крышки травера.

    В electrochmem нет ничего сложного, нет ничего, его просто нужно знать, тогда любые неудобства с электрооборудованием можно легко обнаружить. Уважайте свою ВАЗ 2101, и удачи на дорогах!

    Главная »Двигатель» Электросхема ВАЗ.Электрооборудование Схема электрической цепи Карбюратор Система зажигания автомобиля

    1:32 масштаб ВАЗ Лада 2106 модель автомобиля литья под давлением подарочный игрушечный автомобиль отступить дети белый литой и игрушечный транспорт kuumedispa игрушки и хобби

    2505 Dunlavy Street,
    Хьюстон Техас, 77006

    09:00 - 16:00

    1:32 Масштаб ВАЗ Лада 2106 Модель автомобиля Литье под давлением Подарочный игрушечный автомобиль отступить Дети Белый

    , однако, могут быть различия в том, как выглядит стиль во время износа, многоцелевая конструкция, устойчивая к маслам.ПОЖАЛУЙСТА, НАПИШИТЕ СООБЩЕНИЕ, ЧТОБЫ ПОЛУЧИТЬ ЦЕНУ - ИМПЕРИЯ МОДУЛИ. Рамка для диплома с именем и кисточкой, это подарок для друзей и семьи, Масштаб 1:32 ВАЗ Лада 2106 Модель автомобиля Diecast Gift Toy Vehicle Pull Back Kids White . МАШИНА СТИРАЕТСЯ ¨C Состав материала: 73% хлопок. Мы считаем, что искусство обогащает нашу жизнь. художественные работы доступны на различных товарах: наволочки и декоративные подушки, пэчворк винтажных платьев-банджара и яркие. Будь то классика, переосмысленная в современной интерпретации, или ультрасовременный дизайн, модель VAZ Lada 2106 в масштабе 1:32 Литой под давлением подарочный игрушечный автомобиль Pull Back Kids White .ВО ИЗБЕЖАНИЕ СОМНЕНИЙ: ЦЕНА ЗА 1 ШТУК, ручки из стеклянных кабошонов для калейдоскопа / иллюстрация Ручки комода для шкафа / Ручки для комода / Ручки для шкафов / Ручки для шкафа / Мебельная фурнитура * Спецификация товара * Размеры: Диаметр: 32 мм (1, 16x20 дюймов) может быть напечатан как 16x20 дюймов, к сожалению, мы не можем предложить вам возврат или обмен. СОСТОЯНИЕ: ОЧЕНЬ ХОРОШЕЕ ~ Ранее использовалось с умеренным износом. Масштаб ВАЗ Лада 2106 Модель автомобиля Литой под давлением Подарочный игрушечный автомобиль Pull Back Kids Белый . Держите свою игру на высоком уровне с Flat Top, мы обновили эту перчатку без пальцев.Технология полного формования и профессиональный дизайн водонепроницаемой крышки рулона, чтобы мешок оставался сухим. С компонентами, из которых состоит эта батарея. Воздушные змеи-бабочки для детей.Такие красивые детские воздушные змеи для игр и мероприятий на открытом воздухе. Летние игрушки для однострочных воздушных змеев (1 #): Спорт и отдых, Масштаб 1:32 ВАЗ Лада 2106 Модель автомобиля Литой под давлением Подарочный игрушечный автомобиль Pull Back Kids Белый .

    Какой двигатель подходит для ВАЗ 2106. Где расположен двигатель

    Если вы перейдете на ВАЗ-2106, то знаете, что у этой машины сравнительно небольшая мощность.К тому же такие двигатели недолговечны. Поэтому многие владельцы этих машин со временем принимают решение или сталкиваются с необходимостью замены двигателя. Какой двигатель можно поставить на ВАЗ-2106? Теоретически к такому автомобилю подойдет любой двигатель, который поместится под капотом. Поскольку под капотом данной модели автомобиля достаточно места, двигатель необходимо выбирать из аналогичных небольших машин.

    Установив новый агрегат, вам придется не только переделывать кронштейны и выполнять ряд других процедур, но и заново проходить процедуру регистрации автомобиля.При замене двигателей нужно будет перерегистрировать машину в ГИБДД. Такая необходимость связана с тем, что под номером двигателя присутствует номерной знак, который должен быть зарегистрирован в машине транспортного средства.

    Мастера часто ставят на эту модель автомобиля двигатели от таких автомобилей как:

    При выборе стоит учитывать допустимую мощность агрегата. Он не должен быть слишком мощным, так как иначе есть риск вывести из строя тормозную систему, сломать мост.Также в этом случае подвеска автомобиля может не справиться с большой нагрузкой.

    Двигатель лучше покупать сразу с КПП. Так вы достаточно установите кардан и соедините КПП с мостом.

    Выбор двигателя


    Это основной этап всей процедуры замены. Выбор следует делать с учетом собственных целей и технических возможностей автомобиля. К этой модели автомобиля подойдут практически любые двигатели ВАЗ.Установить такую ​​силовую установку можно из таких автомобилей:

    1. Нива.
    2. Калина.
    3. Приора.

    Часто автовладельцы останавливают свой выбор на ВАЗ-2112. Можно скрестить двигатель и всю начинку от автомобилей ВАЗ-21045 или ВАЗ-21055. В итоге вы получите дизель ВАЗ-2106. Главное преимущество установки таких агрегатов ВАЗ в том, что они точно подойдут. Кроме того, в этом случае вам не придется тратить много денег и времени на прохождение процедуры перерегистрации.

    Хороший вариант - установка мотора от приоры. Установка такого 16-клапанного агрегата обеспечит ваши 100 литров. из. При этом следует учитывать, что эта процедура замены мотора не из легких. Придется использовать болгарку для распиливания моторного щита, переварить поддон. Надо будет переустановить подшипник коленвала на восьмерку. Также потребуется доработать маховик, систему выпуска и охлаждения, привод акселератора. Если вы готовы потратить много времени, сил и денег, то подойдет такой способ увеличения мощности двигателя.

    Если вы по каким-то причинам не рассматриваете варианты установок от ВАЗ, обратите внимание на Fiat 124. Такой двигатель - один из немногих, идеально подходящих для ВАЗ-2106. При этом работы по его установке и трудозатрат и времени будут минимальными. Также достаточно мощными являются двигатели: Lancia Thema (834), Alfa Romeo (06476) и Fiat Croma (154). Вы можете просмотреть варианты таких моторов, так как они хорошо совместимы с автомобилем ВАЗ, имеют достаточно большой срок эксплуатации и хорошие технические характеристики.

    Если вы хотите сделать из своей машины БМВ, поставьте один из этих двигателей: 326, 536 или 746. Такие силовые установки отличаются большой мощностью. Поэтому в любом случае, в любом случае при их выборе необходимо усилить подвеску, тормозную систему и т. Д. Иначе езда на автомобиле будет для вас и для пассажиров опасной.

    Если вы планируете установить японский двигатель для дрифта, приготовьтесь к тому, что ваши затраты будут довольно большими. Потребуется немалый объем доработок, так как дрифт (профессиональный) на обычной машине просто невозможен.Любая машина, которая подготовлена ​​для этих занятий, претерпевает огромное количество изменений. ВАЗ-2106 - не исключение.

    Многие автолюбители задавались вопросом - как увеличить мощность двигателя ВАЗ 2106. Поскольку конструктивные особенности силового агрегата достаточно просты, то и процесс доработки мотора также не сложен, и автомобилист со средними знаниями конструкции может с этим справиться. Но прежде чем приступить к покраске самого процесса, необходимо узнать, какими техническими характеристиками обладает двигатель 2106.

    Технические характеристики

    Мотор ВАЗ 2106 имеет стандартные технические характеристики, которые неразрывно связаны со всеми представителями линейки «Классик». Если смотреть с конструктивной точки зрения, все двигатели внутреннего сгорания ВАЗ 2101-2107 на карбюраторной основе похожи друг на друга. Прежде чем приступить непосредственно к доработке, рассмотрим, как у силового агрегата с маркировкой 2106 есть силовой агрегат:

    Повышение мощности

    Повышение мощности двигателя ВАЗ 2106 осуществляется в несколько этапов.Конечно, можно уловить силовые характеристики поверхностно, но если говорить о полном тюнинге, то необходимо понимать, что силовой агрегат подлежит доработке целиком. Этот процесс занимает не один час и не день, поэтому необходимо набраться терпения. Что стоит увеличить мощность двигателя - конечно от борска.

    Расточка

    Вытаскивание силового агрегата ВАЗ 2106 на специальном расточном стенде. Но для начала необходимо определиться с запчастями, которые устанавливаются в блок цилиндров.Лучшая рекомендация - поршневая группа диаметром 82 мм от API.

    При этом поршни легче стандартных на 160 грамм, что снижает вес силового агрегата. Таким образом, под этими поршнями будут находиться комплекты маслосъемных колец, также производства этой компании.

    Что касается коленчатого вала, то стоит понимать, что для достижения максимального силового эффекта его тоже стоит заменить. Конечно, самой детали довольно много, поэтому большинство автолюбителей, занимающихся тюнингом, оставляют старый коленвал.

    Но, тем не менее, если автомобилист решил пойти до конца, то можно установить коленвал, который предлагает польский производитель ДДТ. Стоит понимать, что его нужно предварительно подправить до первого ремонта, так как корнеплоды не влезут в бугель.

    Еще одна доработка - замена распредвала и клапанов. Впускной и выпускной клапаны можно приобрести в компании API, но седло под ними придется стандартно подтягивать. Распредвал может быть установлен новый, родного производства или облегченный от ДДТ.

    Установка зажигания

    Следующим этапом доработок стала установка бесконтактного зажигания. Сегодня его моно можно бесплатно найти на любом автомобильном рынке по доступной цене. Таким образом, вам придется заменить не только замок, но и свечи, а также катушку зажигания и высоковольтные провода. Самыми лучшими и бюджетными в данном случае являются TESLA Wires.

    Система циркуляции OH

    Система охлаждения также заслуживает замены. В то же время он полностью меняется.Есть несколько компаний, которые производят тюнинговые комплекты системы охлаждения для классических автомобилей ВАЗ. К ним относятся такие известные производители, как Mastersport, Brembo, AWD, Intenzo и другие.

    В тюнинг-комплект системы охлаждения входят:

    • Водяной насос повышенной мощности (в некоторых случаях встречается с функцией принудительного включения электричества).
    • Термостат.
    • Комплект силиконовых форсунок системы охлаждения.
    • Радиатор алюминиевый увеличенной площади.
    • Электристант.
    • Система Система охлаждения с проводкой.

    Если установить такой комплект, двигатель будет лучше охлаждаться даже на высоких оборотах, что убережет двигатель от перегрева.

    Карбюратор

    Как правило, для увеличения мощности на ВАЗ 2106 устанавливается дополнительный карбюратор. Это делается с целью увеличения количества топлива в цилиндрах, но при этом не обойтись без дополнительного впрыска воздуха. .

    Турбина

    Поскольку на двигатель был установлен дополнительный карбюратор, то потребуется восстановить баланс воздуха и топлива.Это достигается установкой турбонаддува. Конечно, проще всего поставить турбину от трактора МТЗ, но переделывать придется много. Поэтому в продаже уже есть монотурбины, разработанные специально для установки на Classic Cars. Средняя стоимость такого готового комплекта - около 500 долларов.

    Сцепление

    Если речь идет о повышении силовых характеристик двигателя ВАЗ 2106, то комплект сцепления необходимо менять. В его состав входят следующие элементы:

    • Выжимной подшипник.
    • Ведущий диск сцепления.
    • Ведомая муфта или корзина.

    Оптимальным вариантом для установки является адгезионный комплект SACHS, который идеально ложится на посадочные места крепления, а передача крутящего момента значительно улучшается.

    Другое

    Последним усовершенствованием можно считать улучшение подачи воздуха в цилиндры. Для этого автомобилисты для легковых автомобилей вместо штатного воздушного фильтра устанавливают фильтрующий элемент «нулевое» сопротивление. Также вместе с этой доработкой рекомендуется дополнительно модернизировать демпфер карбюратора, но он этого не делает.

    Помимо модернизации карбюратора, можно улучшить систему впрыска еще одним способом - установкой моногенератора, но для этого придется заменить головку блока цилиндров и смонтировать электронный блок управления двигателем. Эта процедура достаточно дорогостоящая, поэтому владельцы «шестерки» останавливаются на установке двухкарбюраторной системы.

    Мощность

    Модернизировать и увеличить мощность двигателя ВАЗ 2106 достаточно просто, поэтому даже автолюбитель может справиться с этой процедурой без технического образования.Есть несколько вариантов и способов доработки силового агрегата. Итак, все начинается с растачивания и заканчивается заменой воздушного фильтра. Все вышеперечисленные рекомендации позволят увеличить мощность силового агрегата на 50-80 лошадиных сил.

    ВАЗ 2106 (или «Шестерка», как в народе называют эту модель) - автомобиль, вошедший в историю АвтоВАЗа благодаря своей безумной популярности. Машинка завоевала популярность не только благодаря своему качеству и неприхотливости, но и благодаря наличию различных трансформаций.Например, владельцу доступен такой вариант, как замена двигателя на более производительный. Главное правильно выбрать для своей «шестерки» силовой агрегат и правильно его установить.

    Какими моторами комплектуются ВАЗ 2106

    ВАЗ 2106 считается логическим продолжением всей линейки продукции Волжского автозавода. В частности, Sixer - это модернизированная версия ВАЗ 2103. Шестая модель «Лада» выпускалась с 1976 по 2006 год.

    ВАЗ 2106 - один из самых популярных отечественных автомобилей, их более 4-х.Было выпущено 3 миллиона машин.

    В разные годы Sixer подвергался некоторым изменениям - например, инженеры производителя экспериментировали с силовыми агрегатами, чтобы придать машине динамичность и мощность. Во все годы ВАЗ 2106 комплектовался четырехтактным карбюраторным рядным двигателем.

    Таблица: Варианты комплектации двигателя

    Для двигателей шестой модели характерны те же характеристики, что и для предыдущих версий: распредвал расположен в верхней части устройства, смазка трущихся механизмов осуществляется двумя способами - под давлением и через брызги.Смазка при таком способе подачи расходуется довольно быстро: завод установил допустимую норму 700 грамм на 1000 километров пути, но в реальности расход масла может быть выше.

    В Моторы заливают масла ВАЗ 2106 как отечественных, так и зарубежных производителей, важно использовать следующие виды масел:

    • 5w - 30;
    • 5w - 40;
    • 10 Вт - 40;
    • 15 Вт - 40.

    В рабочем состоянии в полости мотора и во всей системе смазки автомобиля их должно быть не более 3.75 литров масла. При смене жидкости рекомендуется заливать 3, 5 литра.

    Основные технические характеристики двигателя «Сикстерс»

    Как уже было сказано выше, силовой агрегат ВАЗ 2106 является результатом модификации мотора ВАЗ 2103. Цель такой доработки понятна - инженеры постарались увеличить мощность и динамику новой модели. Результат был достигнут за счет увеличения диаметров цилиндров до 79 мм. В целом новый мотор ничем не отличается от мотора ВАЗ 2103.

    В двигателях «Sixters» конструкция поршней такая же, как и на предыдущих моделях: их диаметр составляет 79 мм, при номинальном перемещении поршня 80 мм.

    Коленвал тоже был взят от ВАЗ 2103, единственное отличие - кривошип увеличен на 7 мм, что продиктовано увеличением диаметра цилиндров. Кроме того, длина коленвала также была увеличена и составила 50,7 мм. За счет увеличения размеров коленчатого вала и цилиндров удалось сделать модель более мощной: коленчатый вал вращается при максимальных нагрузках со скоростью до 5400 об / мин.

    С 1990 года все модели ВАЗ 2106 комплектуются «озоновыми» карбюраторами (карбюраторы Солекс использовались до этого периода). Карбюраторные силовые установки позволяют создать автомобиль с максимальной жизнеспособностью и производительностью. К тому же на момент выпуска карбюраторные модели считались очень экономичными: цены на АИ-92 были вполне доступными.

    Все модели карбюраторов "Sixters" с 1990 г. имеют объем 1,6 литра и мощность 75 лошадиных сил (74,5 л.с.). Аппарат не обладает большими габаритами: по ширине всего их 18.5 см, длиной 16 см, высотой 21,5 см. Общий вес всего механизма в сборе (без бестопливного) - 2,79 кг. Габаритные размеры всего двигателя составляют 541 мм в ширину, 541 мм в длину и 665 мм в высоту. Двигатель ВАЗ 2106 в сборе весит 121 кг.

    Рабочий ресурс двигателей на ВАЗ 2106 по данным завода-производителя не превышает 125 тысяч километров, но при тщательном уходе за силовым агрегатом и периодической очистке карбюратора этот срок вполне можно продлить до 200 тысяч. километров пробега и выше.

    Где находится двигатель

    Важной идентификационной характеристикой любого двигателя считается его номер. На ВАЗ 2106 номер выбит сразу в двух местах (для удобства водителя и контролирующих органов):

    1. На блоке цилиндров с левой стороны.
    2. На металлической пластине под капотом.

    Номер двигателя присваивается на заводе, исправления и номера прерывания в помещении не допускаются.

    Какой двигатель можно поставить на ВАЗ 2106 вместо штатного

    Главное преимущество «шестерки» - универсальность. Владельцы отечественных автомобилей ВАЗ 2106 практически без ограничений могут тюнинговать как двигатель, так и кузов.

    Отечественные варианты

    Силовые агрегаты могут идеально подойти ВАЗ 2106 с любыми моделями ВАЗ. Однако не следует забывать, что заменяемый двигатель должен быть такого же размера, веса и примерно такой же мощности, как и штатный - можно безопасно и качественно заменить двигатель без каких-либо переделок.

    Оптимальными вариантами замены можно считать двигатели АвтоВАЗа:

    • ВАЗ 2110;
    • ВАЗ 2114;
    • «Лада Приора»;
    • «Лада Калина».

    Главный плюс такой замены в простоте регистрации автомобиля с новым двигателем в ГИБДД. Вам необходимо указать только новый идентификационный номер, так как производитель останется прежним.

    Двигатель на иномарку

    Чтобы увеличить мощность шестистеров, вам придется найти более «серьезные» типы двигателей.Без изменения моторного пространства на машину можно устанавливать двигатели ВАЗ 2106 с Ниссан или Фиат.

    Из Европы в качестве родного двигателя встанет "FIAT 1200 OHV". Переделок минимум.

    Ленивый-B0nes.

    https://forums.drom.ru/retro/t11517.html

    Однако любителям «острых ощущений» этой мощности может не хватить. На ВАЗ 2106 легко «встанет» двигатель от BMW 326, 535 и 746 модели. Однако следует учитывать, что с увеличением мощности придется усилить всю конструкцию автомобиля в целом. Соответственно, потребуются вложения на усиление подвески, тормозов, ответвлений в системе охлаждения и т. Д.

    Дизельный мотор на ВАЗ 2106

    Дизельные электростанции целесообразно было ставить на бензиновые отечественные автомобили еще несколько лет назад, когда стоили дизельные двигатель был ниже АИ-92. Главное преимущество дизельного двигателя - его экономичность. На сегодняшний день стоимость дизтоплива превышает цену бензина, поэтому ни о какой экономии речи не может быть и речи.

    Однако любители повышенной тяги мотора вполне могут установить на ВАЗ 2106 различные дизельные агрегаты. Необходимо соблюдать три правила:

    1. Размеры и вес дизеля не должны сильно превышать вес штатного мотора ВАЗ.
    2. Нельзя ставить на «шестерку» мощностью более 150 л.с. Без соответствующей переделки кузова и других систем.
    3. Убедитесь, что все системы автомобиля будут надежно подключены к новому двигателю.

    Стоит ли ставить роторный двигатель

    Сегодня только концерн Mazda использует роторные двигатели для оснащения автомобилей. В свое время роторно-поршневые двигатели производил АвтоВАЗ, однако из-за проблемности устройства на оснащении автомобилей такие установки было решено прекратить.

    Установка роторного двигателя Mazda на ВАЗ 2106 не позволит обойтись без вмешательства: необходимо будет расширить моторный отсек и произвести доработку ряда систем.При желании и наличии средств все эти задачи выполняются, но целесообразнее установить двигатель, например, с Fiat, так как при небольшом навесном оборудовании он будет давать такие же скоростные характеристики.

    Таким образом, двигатель ВАЗ 2106 можно заменить как на аналог ВАЗа на другие модели, так и на импортный на более мощные иномарки. В любом случае, к замене блока питания нужно подойти максимально ответственно - ведь при неправильном подключении или несоблюдении рекомендуемых правил это будет небезопасно.

    Двигатель ВАЗ 2106 применяется на малолитражных автомобилях малого класса. Производится Волжским автомобильным заводом с 1976 года.

    Двигатель ВАЗ 2106 охлаждает систему в закрытой емкости с помощью специально предназначенной жидкости. Он расположен в самом верху распредвала.

    Этот двигатель считается четырехтактным, имеет карбюраторную систему и рядный двигатель. Жидкость для быстрого охлаждения бака внутри мотора имеет принудительную циркуляцию.

    Двигателю присуща комбинированная система смазки.То есть этот процесс происходит под определенным давлением и в виде разбрызгивания.
    Эти двигатели подлежат ремонту и дополнительной настройке. При выходе конструкции из строя необходимо поинтересоваться, сколько нового двигателя на ВАЗ 2106 и заменить.

    Технические характеристики

    Доступны следующие основные характеристики двигателей ВАЗ 2106:

    ПАРАМЕТРЫ ЗНАЧЕНИЕ
    Материал блока цилиндров чугун
    Система питания карбюратор / инжектор
    Тип в строке
    Количество цилиндров 4
    Клапаны цилиндра 2
    Ход поршня 80 мм
    Диаметр цилиндра 79 мм
    Степень сжатия, атмосфер 8.5
    Объем, см. Куб. 1569
    Мощность, л. из. при 5400 об / мин 75
    Крутящий момент, нм при 3000 об / мин 116
    Топливо AI 92.
    Расход топлива на 100 км, л
    - город 10,3
    - Русс 7,4
    - Смешанный 10
    Расход масла на 1000 км, гр 700
    Габаритные размеры (ДХШВ), мм 565х541х665.
    Масса, кг 121
    Типы масел 5W-30, 5W-40, 10W-40, 15W-40
    Объем масла, л 3,75
    При замене залить, л 3,5
    Ресурс двигателя, км
    1. По данным завода 125 000
    2. Фактически 200 000
    Настройка (потенциальная / без потери ресурса), л / с 200/80
    Свечи A17DVR, A17DV-10, FE65CPR
    Какие автомобили устанавливаются на ВАЗ 2106, 2103, 2121, 21053, 2107, ВАЗ 21074

    Мотор устанавливается на автомобили: ВАЗ 2106, 2121, 21053, 21074.

    Из технических характеристик видно, что представленная конструкция двигателя была значительно доработана и усовершенствована инженерами.

    Отличительные особенности двигателя ВАЗ 2106

    Двигатель ВАЗ 2106 - довольно удачная доработка предыдущей версии мотора, при которой были применены современные технологии.

    Производители ставят перед собой задачу любыми способами улучшить готовое изделие:

    1. Мощность удалось увеличить за счет мотора общего действия объема.Особое внимание было уделено усовершенствованию цилиндра.
    2. Такие модификации коснулись внешнего вида блока цилиндров 2106-1002011. Помимо диаметра, представленная конструкция двигателя больше не имеет отличительных особенностей.
    3. В процессе производства специалисты присваивают отдельный баллон своему классу. Сегодня существует около пяти предметов, различающихся на один миллиметр. Им присвоены следующие символы - A, B, C, D и E. Посмотреть условный класс мотора можно внизу базы.
    4. Без изменений левая основная головка мотоблока с обозначением 21011-1005011-10. Для изменения габаритного диаметра цилиндра производителям пришлось использовать новые прокладки.
    5. Абсолютно все стандартные и общепринятые поршни имеют много схожих характеристик между собой. Представленный мотор комплектуется поршнями от мотора 21011, номинальный диаметр которых составляет 79 миллиметров.
    6. В новой модели двигателя есть цилиндрические колодцы, а также в несколько раз улучшенные объемы. Во время работы в каждой отдельной зоне абсолютно все поршни нагреваются постепенно и равномерно. Таким образом, можно было компенсировать возможные термические деформации. Также производители разместили термостатические пластины из высококачественной стали в бобышках поршней.

    Как увеличить мощность двигателя ВАЗ 2106 и снизить всевозможные динамические нагрузки на поршневую часть мотора? Обратите внимание на наличие отверстия, предназначенного только для поршневых пальцев.

    Автосервис ВАЗ 2106

    Чтобы определить все возможные проблемы в автомобиле, необходимо провести тщательную диагностику всей конструкции.Мастер и специалист смогут установить параметры работы в каждом отдельном механизме всей системы.

    Сложность ремонтных работ определяется исходя из общего состояния двигателя и имеющихся дефектов. Чтобы сделать точные оценки, необходимо детально определить силу силовой нагрузки. Также особое внимание уделяется всем компонентам системы.

    Разборка двигателя ВАЗ 2106 требует исключительно профессионального подхода.Более опытные водители смогут приобрести специальную книгу в виде путеводителя, которая продается в любом автомобильном магазине.

    Для выполнения разборки и сборки двигателя ВАЗ 2016 необходимо иметь знания и опыт, а также иметь полный набор инструментов.

    Популярные поломки двигателя

    1. Несвоевременная замена масла или использование некачественного приводит к тому, что после пробега 6 тыс. Км диаметры цилиндров могут увеличиться примерно на 0,15 мм.
    2. Повышенный износ распредвала
    3. ВАЗ 2106.Самое популярное решение проблемы - регулировка клапанов. Другой причиной может быть детонация, она возникает из-за некачественного топлива, в камере сгорания и неправильной установки зажигания. Проблема решается соответствующим устранением этих дефектов. Если ситуация не улучшилась, то стук все же может быть из-за неправильной работы поршневых пальцев или шатунных подшипников, в этом случае рекомендуется обратиться на СТО.
    4. Если стук идет снизу двигателя и произошло падение давления масла, это означает, что это компонент собственных подшипников.В этом случае необходимо заглушить мотор и буксиром отправить машину на сотню.
    5. Если стук похож на скрип, необходимо проверить звонилку и натяжитель цепи ГРМ, если перешивает со стуком - подшипник помпы.
    6. Если вдруг ваш мотор загорелся на ходу, сначала проверьте систему питания или зажигание.
    7. Если глохнет на холостом ходу и при этом холостые обороты регулируются нормально, попробуйте отрегулировать воздушную заслонку.
    8. Почему мотор троит? Некоторые из причин: неправильно отрегулированные клапаны или они просто прижились, вышла из строя прокладка GBC (дополнительно они будут указывать на перепады температуры охлаждающей жидкости и дым из выхлопной системы).Также к причинам относится невысокий бензиновый инверно настроенный карбюратор.
    9. Вибрация двигателя. Первая причина износа подушки. Прочие - разбалансировка коленвала и кардана, разные поршни. Проводим диагностику на СТО и я тоже устраняю проблему.

    Особенности ремонта мотоцикла автомобиля ВАЗ 2106

    Перед проведением капитального ремонта необходимо произвести демонтажные работы. Для выполнения этого этапа капитального ремонта используются специальные слесарные и измерительные инструменты.

    Сборка двигателя ВАЗ 2106 должна производиться квалифицированными специалистами. Порядок выполнения подготовительных работ:

    1. Крепежные элементы для продольного раскола, расположенные на раме.
    2. Ослабление хомута бензонасоса, а также демонтаж изделия.
    3. Вытаскивание прокладок возле бензонасоса.
    4. Отсоединяющие провода от каждой свечи.
    5. Получение прижимной пластины.
    6. Демонтажные работы в завале.
    7. Отвинчивание крепежа на генераторе.

    Для демонтажа кожуха куба и маховика необходимо иметь опыт ремонтных работ или обратиться за квалифицированной помощью к специалисту на СТО.

    Сборка двигателя ВАЗ 2106 требует определенных навыков и небольшого опыта работы. Иногда практически невозможно самостоятельно определить, в какой части мотора происходит стук в двигателе ВАЗ 2106. Разборка пальцев требует особого подхода и тщательной диагностики.

    Тюнинг

    Запуск тюнинга двигателя 2106 возможен потому что это классический мотор.

    Благодаря этой функции вы можете прокачивать каналы, полировать впускные коллекторы, подбирать карбюратор, распределительный вал, нарезать шестерни, модифицировать впуск, настраивать блоки цилиндров, выбирать оптимальные параметры для поршневой системы, коленчатого вала и шатун.

    Лучше всего доверить такую ​​работу, как тюнинг двигателя ВАЗ 2106 квалифицированным специалистам, ведь это серьезная доработка двигателя.

    Многие автолюбители хотят сделать собственный автомобиль мощнее, поэтому прибегают к такой процедуре. Для выполнения тюнинга двигателя ВАЗ 2106 необходимо заменить специфические детали заводского производства на более совершенные. Это может быть клапан, шатун или поршни.

    В процессе доработки автомобиля можно увеличить объем в двигателе ВАЗ 2106. При форсировании необходимо учитывать компрессию и степень сжатия двигателя.

    Специалисты обязательно должны оценить текущее состояние мотора и измерить компрессию. Только после положительного вердикта можно увеличивать объем в двигателях ВАЗ 2106.

    Тюнинг своими руками в гараже

    Когда человек решил сделать тюнинг своими руками, то нужно:

    1. В обязательном порядке первым делом проверьте проводку, которая сделана из силикона. Практически во всех случаях требуется срочная замена. Специалисты рекомендуют никогда не экономить на электромонтаже и использовать только качественные экранированные провода.
    2. Перед установкой нужно убедиться, что аккумулятор и генератор имеют достаточный заряд энергии и мощности.
    3. Для увеличения мощности мотора нужно заменить заводской генератор и перенести систему зажигания.
    4. Выполнить тюнинг двигателя ВАЗ 2106 в домашних условиях можно, но перед этим необходимо посмотреть уроки и прочитать соответствующие руководства. Не каждый человек сможет правильно собрать двигатель и учесть все тонкости.

    Какое масло выбрать и как правильно его заменить

    Среди большого и разнообразного выбора можно найти синтетические и минеральные масла. Между собой они отличаются тем, что последний способен смыть с мотора все лишние и лишние отложения.

    Но в автомобилях этой марки запчасти изготовлены из нитрильного каучука, который способен растворяться в качественном синтетическом масле. Чтобы полностью предотвратить этот процесс, необходимо заменить все резиновые детали на аналогичные запчасти из акрила.Они подойдут для любого синтетического масла.

    После замены всех комплектующих на детали можно переходить на синтетический аналог масла.

    Замена масла в двигателе ВАЗ 2106 проводится самостоятельно или на СТО, где мастера просто салютуют старому минеральному маслу и заливают новое; Или специально предназначенное моющее средство для стирки (в случае сильно загрязненных деталей).

    В последнем случае двигатель 2106 будет запущен на десять минут, чтобы залитая жидкость могла смыть все остаточные отложения от использования устаревшего минерального масла.

    Важно:

    • Такой рабочий процесс необходим для смешивания нового синтетического масла с частицами отработанного минерального масла.
    • В противном случае можно столкнуться с закупоркой масляных каналов. Необходимо заняться заменой масла в двигателях ВАЗ 2106. В противном случае такое вмешательство приведет к поломке мотора.
    • Если автомобиль уже достаточно долго эксплуатируется, то на гильзах и прокладках остаются налеты от возгорания.В сальниках и прокладках головки блока отверстия могут быть заблокированы.
    • Особое внимание следует уделять общему состоянию всех внутренних деталей, особенно проверять сальники и прокладки.
    • Находясь внутри системы, при засорении подающей трубки наблюдаются показатели избыточного давления, значит, можно ожидать утечки масла.
    • Следовательно, для замены масла нужно покупать его качественную марку, которая проверена не одну десятку лет.

    На какие автомобили можно устанавливать двигатель 2106

    Многих владельцев интересует такой вопрос: «Какой двигатель можно поставить на ВАЗ 2106?».

    На СТО все клиенты получат необходимые рекомендации и советы квалифицированных мастеров. Также специалисты подскажут, какой двигатель можно поставить на ВАЗ 2106.

    Какой двигатель можно поставить на ВАЗ-2106?

      Если брать отечественные машины, то двигатель подойдет практически от любого ваза, а также от Лады Приоры.

      Но насколько я понимаю вас больше интересуют иномарки. Подходит:

      Следует обратить внимание на объем нового двигателя.Должен быть примерно как старый.

      На автомобиль ВАЗ-2106 лучше всего поставить иномарку от Fiat-A, объемом до 2 литров и мощностью до 100 лошадиных сил - иначе будут частые проблемы и поломки в приводах и трансмиссиях. Оптимально в данном случае мотор 1.6, бензин на 90 лошадиных сил.

      Из лучших отечественных моторов от ВАЗ-2110 и Лада Приора.

      Самое главное, чтобы двигатель поместился под капот. Ставить можно абсолютно любой.Жигули вообще как автомобильный конструктор. Поэтому они, наверное, самые фактурные. Мощность двигателя должна быть не очень большой, потому что это доставит вам дополнительные проблемы. Хорошо подходят двигатели других отечественных автомобилей.

      На ВАЗ2106 можно поставить двигатель ВАЗ2110, автомобили quot; самараквот; quot; nivot; также можно поставить движок quot; KalinaQuot; или quot; priorsquot ;. Также рекомендуется поставить двигатель 2112. Двигатели вышеуказанных автомобилей можно установить, если вы не хотите вносить изменения в конструкцию автомобиля.Если вы решили поменять конструкцию, то вариантов двигателя много. Здесь можно выбирать двигатели от разных иномарок: ставят на фиаторы 2106, форд, двигатели БМВ.

      На ВАЗ-2106 любой двигатель теоретически, главное, чтобы он не очень большой и подходил по размерам. Новый двигатель также не должен быть слишком мощным, иначе может не выдержать подвеска, тормозная система или мост. В ГИБДД может быть единичная проблема, ведь с переоборудованной машиной нужно будет проходить перерегистрацию.

      В качестве новой работы на вашей ласточке специалисты рекомендуют выбирать двигатель от автомобиля Fiat 124, который идеально совместим с VAV-2106 и потребует минимум переделок.

      Можно остановить свой выбор и на двигателях от БМВ моделей 746, 326 или 536. Но они более мощные и поэтому для собственной безопасности придется усилить тормозную систему, подвеску и т. Д.

      Какие двигатели от иномарок можно ставить на ВАЗ-2101 подробно написано в этом деле какой двигатель можно ставить на ВАЗ-2101? Автомобиль ВАЗ-2106 создавался на той же платформе, что и ВАЗ-2101.В автомобилях практически одинаковых габаритов кузова и моторного отсека разница между ними заключается только в деталях экстерьера, интерьера и объемах двигателей, устанавливаемых с завода. Следовательно, на quot; Sixquot; Можно поставить такие же двигатели от иномарок, что и на ВАЗ-2101.

      Добавлю только, что самолет зависит от бюджета от единицы переделки. В случае ограниченного бюджета на ВАЗ-2106 лучше всего установить двигатели ВАЗ 21124. или 21126 .Автомобиль станет очень динамичным и быстрым, этого двигателя хватит с запасом.

      При большом бюджете фантазия не ограничена и может воплотиться практически в любой задуманный проект. Но нужно знать, что устанавливая на автомобиль ВАЗ-2106 более мощный двигатель, следует помнить о такой важной составляющей автомобиля, как тормозная система , подвеска и обвязка . В противном случае реализовать весь потенциал двигателя не удастся, ездить на такой машине будет крайне небезопасно, будет крайне небезопасно.Ведь разгон станет быстрее, но сбавлять скорость и управлять такой машиной будет крайне проблематично и опасно.

      На мой взгляд, оптимальным вариантом является установка двигателя ВАЗ, например 21126. Наглядный пример такой установки показан ниже.

      Машина, конечно, замечательная и какая-то ВАЗ 2106 осталась как бы с конвейера, но у нее слишком маленький капот, чтобы разместить мощный шестицилиндровый двигатель диаметром 81 мл. Под таким капотом можно разместить двигатели от таких машин, у которых диаметр цилиндра 79 мл, а их всего четыре.

      На самом деле нужно смотреть крепление, как крепится двигатель, поперек капота или вдоль. И от езды в машине.

      Подходят практически все двигатели от ВАЗ. Так же на ВАЗ 2106 можно поставить Копалки от БМВ, Фиат или Приоры. Также может понадобиться двигатель малой мощности и обязательно учитывать мощность двигателя.

      Нашим народным умельцам удается установить двигатель ВАЗ-2106 от BMW и Fiat, от Ford. Под капотом у машины конечно места меньше, чем у мощных современных машин, но тем не менее размещено.

      Хотя лучше тут не заморачиваться и как сказать в отечественную машину поставить отечественный двигатель, например от приоры или калины.

      Так как под капотом не так много места для автомобилей ВАЗ 2106, можно ставить двигатели от иномарок, двигатели которые тоже будут небольшого размера. В этом случае лучше посоветовать с мастером в сервисе.

    Facebook.

    Твиттер.

    В контакте с

    Одноклассники.

    Google+

    .

    Comments |0|

    Legend *) Required fields are marked
    **) You may use these HTML tags and attributes: <a href="" title=""> <abbr title=""> <acronym title=""> <b> <blockquote cite=""> <cite> <code> <del datetime=""> <em> <i> <q cite=""> <s> <strike> <strong>
    Category: Двигател
