Как разобрать двигатель ВАЗ 2107 своими руками

Форма поиска

Поиск

Вы здесь

Главная → Двигатель → Разборка двигателя ВАЗ 2107

Двигатель является сердцем автомобиля, а потому его работоспособность должна поддерживаться на должном уровне. Многие водители желают научиться ремонтировать мотор собственного авто, но, сталкиваясь с трудностями при разборке, сразу же отказываются от подобной затеи, мотивируя все это недостаточным уровнем знаний. В этой статье вы узнаете, как производится разборка двигателя ВАЗ 2107своими руками на примере. Данное руководство также актуально для всех остальных двигателей классического семейства ВАЗ, а также для Нивы 2121 .

Для чего стоит разобрать мотор

Разборка двигателя производится в случае, если мотор планируется подвергнуть капитальному ремонту. При этом, его необходимо полностью разобрать и заменить все изношенные элементы. Кроме того, актуальной будет расточка блока цилиндров, который должен быть освобожден от всех частей мотора. Кроме того, разобрать двигатель можно и для того, чтобы просто произвести его чистку, в случае серьезного загрязнения, когда обойтись простым промывочным маслом не возможно.

Постараемся опустить подробности, касающиеся его снятия, так как сделать это достаточно просто: нужно лишь выкрутить гайки на 19 с подушек, снять навесные части (все части электрооборудования, шланги и патрубки, а также приводы различных элементов) и открутить его от коробки переключения передач. После этого, мотор тщательно моют и устанавливают на специальный стенд (использование обычного верстака также приветствуется).

Пошаговая инструкция по разборке ДВС ВАЗ

• Приготовьте весь необходимый инструмент и слейте масло из картера.
• Во-первых, это нужно будет для облегчения веса мотора, а во-вторых, поможет избежать лишней грязи на верстаке. Далее выкручивается масляный фильтр. Также открутите все болты, на которых происходит крепление поддона картера. Старую прокладку можно выбросить, так как она становится не пригодной для дальнейшего использования.
• Теперь нужно снять шкив коленвала. Сделать это не так легко, как кажется на первый взгляд, так как в этом случае вам понадобится хорошая физическая сила. Тем не менее, никто не отменял применение трубы в качестве удлинителя ключа. Зафиксируйте коленвал от проворачивания посредством блокировки маховика. Для этого применяется специальное устройство, которое можно приобрести в магазине. Далее с помощью ключа выкрутите храповик и демонтируйте шкив.
• Открутите гайки крепления крышки клапанов и приводной цепи ГРМ, снимите ее и вытащите прокладку. Открутите болты крепления шестерен распредвала, а также вала, приводящего в действие масляный насос двигателя. Следующим на очереди становится натяжитель цепи ГРМ. Вначале ослабьте специальную колпачковую гайку, а затем выкрутите две другие гайки, которые крепят его к головке блока цилиндров. Не забудьте выкрутить болт крепления башмака, а затем снять сам натяжитель, вместе с башмаком. Затем отворачивается палец, создающий ограничение для цепи, снимаются шестерни распредвала и масляного насоса, а цепь вынимается.

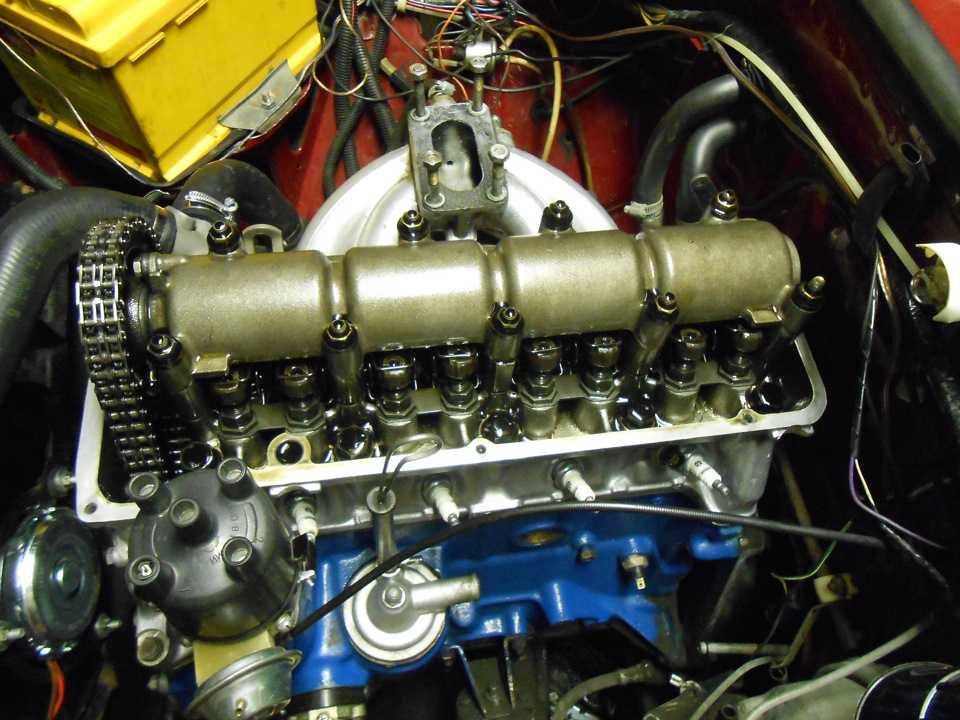

• Теперь нужно снять распределительный вал. Для этого откручиваются две гайки, расположенные на его шпильках в корпусе подшипника. Корпус необходимо снять, а распредвал аккуратно вытаскивается. Перед тем как вытащить его, не забудьте также демонтировать специальный упорный фланец.
• Далее откручиваются болты, предназначенные для крепления головки блока цилиндров к самому блоку. Демонтаж ГБЦ производится сразу вместе с коллекторами, снимать которые не обяательно (в зависимости от вида проводимого ремонта). После снятия головки, также, рекомендуется произвести замену прокладки. Эта процедура поможет вам, в дальнейшем, избавиться от повторного снятия данного элемента.
• После этого нужно демонтировать масляный насос. Чтобы его вытащить нужно снять специальный упорный фланец. После этого, вытащите валик из блока цилиндров, который отвечает за приведение в действие масляного насоса.
• С помощью специального съемного устройства, вытащите шестерню, которая надевается на коленвал двигателя. Затем выверните гайки, расположенные на шатунных болтах. Теперь снимите крышки шатунов и, используя цилиндрический проем, вытащите шатуны вместе с поршнями.

Внимание! Перед тем, как вытащить шатуны и поршни, а также коренные подшипники и вкладыши, необходимо вначале все их пометить, чтобы не допустить ошибок при сборке элементом.

• Снова возвращаемся к фиксатору маховика и устанавливаем его. Открутите болты, которые предназначены для крепления, и снимите шайбу, затем вытащите маховик, надетый на коленчатый вал, а следом за ним снимите защитную крышку картера сцепления.
• Съемником снимите подшипник первичного вала КПП, который находится в специальном гнезде в задней части силового агрегата. Следом за ним нужно вытащить специальный держатель сальника коленвала. Теперь открутите болты, на которых крепятся крышки, закрывающие коренные подшипники и вытащите их наравне со вкладышами. После этого, нужно снять коленчатый вал и самые верхние вкладыши вала. Также демонтируйте специальные упорные полукольца, которые расположены на опоре.

Вот и все, что нужно сделать, чтобы разобрать двигатель. Дальнейшим шагом производят расточку различных элементов до ремонтных размеров и заменяют поврежденные и изношенные элементы. Особое внимание рекомендуется уделить вкладышам, которые чаще всего подвергаются проворачиванию, из-за чего мотор попросту клинит. После ремонта, мотор собирается и устанавливается на автомобиль.

Похожие материалы

Стучат гидрокомпенсаторы на горячую и на холодную

Почему стучат гидрокомпенсаторы, причины появления стука на холодном и горячем моторе,

Кнопка запуска двигателя

Атмосферные и турбированные двигатели

В современном автомобилестроении существует множество различных типов двигателей,…

Как увеличить мощность двигателя

Датчик положения распредвала

Замена клапанов ВАЗ

Ремонт двигателя ВАЗ 2101 до 2107

Капитальный ремонт двигателей ВАЗ 2101 до 2107, одинаков, есть только разница в размерах поршней и размере коленвала. Например, двигатель ВАЗ 2101 и двигатель 21011 отличается только поршнями, на 01 движке поршни размером 76мм а на 011 79мм а остальное все одинаково.

Также двигатель 2103 имеет поршни 76мм. а 2106 79мм. а все остальное одинаково. Также разница между двигателем 2101 и 2103 только в коленвале, размере цепи, 2101 и 21011 длина цепи 114звеньев, а в 2103 и 2106 116звеньев, и в длине штока трамблера,  а все остальное одинаково.

Поэтому при ремонте двигателя надо просто знать модель двигателя.

Дам полную инструкцию по капитальному ремонту двигателя своими руками, в домашних условиях.

Ремонтировать буду двигатель 2106, он заклинил потому что хозяин шестерки ехал без давления масла.

На этой странице сайта объясню как разобрать двигатель, и определить способ ремонта

Так как двигатель снят, без головки, можно сказать, уже пол дела сделано, остается его только разобрать, в домашних условиях проще разбирать на старой покрышке, первое начинаем снимать поддон.

Фото. Двигатель со снятым поддоном.

Обратите внимание на фото, 2 и 3 шатуны синие и сухие, дальше снимайте маслонасос, и начинайте откручивать шатуны, но обязательно после того как раскрутили шатун сразу его вытаскивайте оденьте на него подушку, и наживите ее, подушки нельзя менять, каждый шатун имеет свою подушку.

Фото. Видно сорванные шлицы в шестерне привода маслонасоса.

Как сняли шатун с поршнем, сразу можно определить износ поршневой двигателя, (поршень с шатуном выталкивается вверх двигателя), смотря на этот поршень, видно, что сквозь кольца прорывались газы, об этом говорит нагар на юбке поршня. Также проведя пальцем по цилиндру, в верхней мертвой точке чувствуется небольшая ступенька, это говорит, что в цилиндре есть выработка.

Фото. Поршень с шатуном.

Замеряю поршень, он 79мм. значит, этот двигатель еще ни разу не растачивался, и есть возможность еще на две расточки. Решаю расточить блок под первый ремонт, это поршни 79,4мм.

Фото. Заклинивший вкладыш.

Раскрутил вкладыш с заклинившего шатуна, и здесь надо определить, менять шатун на новый или можно оставить этот. Здесь не все так просто, конечно если есть лишние деньги можно сразу купить новый шатун и подогнать его под вес других шатунов. Но я давно уже занимаюсь движками и видал всякие поломки, самое главное в шатуне, чтобы не провернулся вкладыш в постели шатуна и поршневой палец сидел очень плотно, а то что он посинел от нагрева нестрашно. Так хозяину этой шестерки повезло, вкладыш в шатуне не провернулся, оставляю эти шатуны, что конечно сказывается на цене запчастей.

Фото. Звездочка промежуточного вала.

После снятия шатунов, открутите звездочку промежуточного вала, и снимите цепь.

Затем открутите корзину сцепления, и сам маховик, чтобы было легче откручивать маховик, в коленвал положите деревяшку или большой ключ, чтобы коленвал не прокручивался при откручивании маховика.

Дальше раскрутите подушки коленвала, но обязательно запомните какая подушка стоит на каком месте, подушки менять местами нельзя. Снимайте коленвал, и открутите уши крепления двигателя, они будут мешать при расточки блока. Обычно помпу я не откручиваю, если с ней все в порядке, то нет смысла ее снимать, и тратить время.

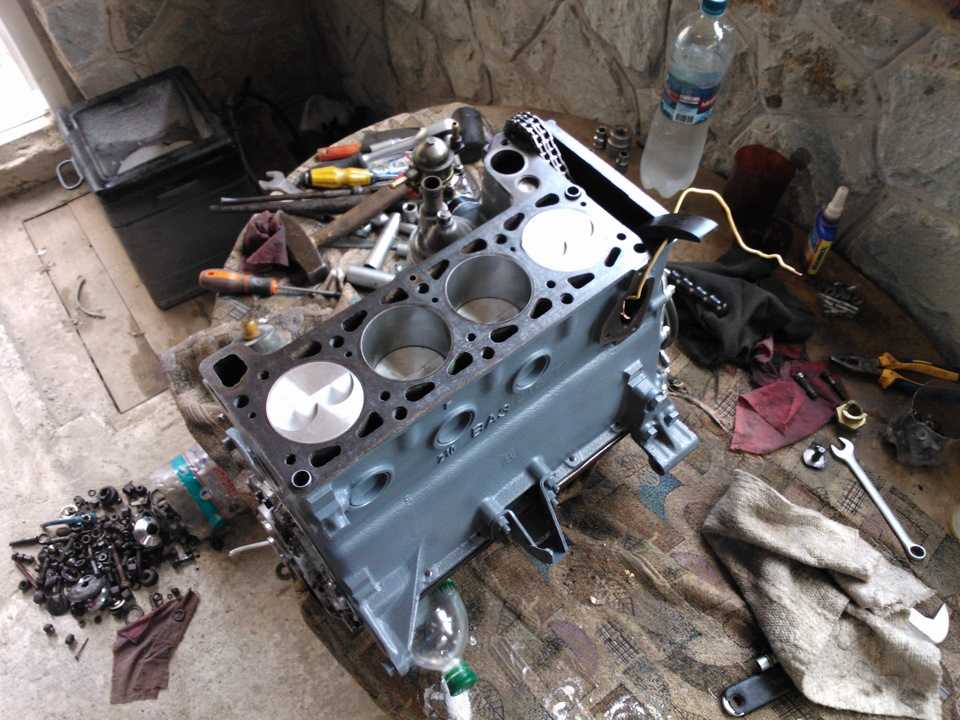

Фото. Блок двигателя и коленвал.

Теперь надо составить список запчастей, которые надо будет приобрести для ремонта двигателя, но очень важно, поршни покупаются перед тем как блок везти на расточку, расточник растачивает блок двигателя под поршни. А вкладыши на коленвал покупаются после расточки, когда будет известно под какой размер расточил расточник. Так как коленвал был стандартный, то прогнозирую что скорей всего, после расточки вкладыши будут 0,25, но, точно скажет расточник.

Еще очень важно, обязательно просите, чтобы блок был расточен под зеркало, и не коем случае под сетку.

При выборе поршней, обычно ставлю «Харьковские» или «АВТРАМАТ».

Расточка блока под сетку или зеркало

Как бы я не утверждал, что расточка блока под зеркало лучше, чем под сетку, это многим покажется не убедительно.

Поэтому, постараюсь объяснить так, чтобы сами поняли разницу.

Когда поршень с поршневыми кольцами трется о стенку цилиндра виде сетки, сетка из себя представляет грубую шлифовку крупной наждачкой. Цилиндр с сеткой получается как мелкий напильник, конечно этот напильник сразу начинает стачивать поршневые кольца и поршень. В свою очередь поршневые кольца с поршнем стачиваясь сглаживают сетку в цилиндре, постепенно набивая зеркало. Итог, поршень с кольцами набивают зеркало в цилиндре, но сами уже на половину изношены, плюс большая выработка в самом цилиндре. Движки сделанные под сетку долго не живут, очень быстро начинают жрать масло.

Хотя кажется что сетка удерживает на себе масло тем самым продлевает жизнь поршневой, а нет от того что на сетки лучше держится масло это не мешает острым граням сетки жрать поршень и поршневые кольца.

Хотя встречал людей которые с гордостью говорили что их двигатель расточен под сетку, но это пока движок не прошел более 20тысяч, а потом начинаются вопросы, что делать двигатель начинает все больше жрать масло.

Правильно не портить цилиндр сеткой, а дорабатывать поршень, как доработать поршень описано в следующей статье.

Список запчастей

1.Герметик (американский)

2.Масло (полусинтетическое)

3.Маслянный фильтр

4.Промежуточный вал с вкладышами

5.Вал и шестерни маслонасоса

6.Шестерня привода маслонасоса (грибок) Нивы

7.Подшипник на коленвал

8.Упорные полукольца (полумесяцы)

9.Поршни 79.4 А

10.Поршневые кольца 79.4 (обязательно немецкие)

11.Поршневые пальцы

12.Сальники коренные (на коленвал немецкие)

13.Сальники клапанов (немецкие)

14.Цепь 116звеньев (на шестерку)

15.Прокладка под поддон

16.Прокладка под головку

17.Прокладка под крышку клапанов

18.Вкладыши на коленвал шатунные и коренные?

19. Воздушный фильтр

Список запчастей конкретно для ремонта этого двигателя составлен, осталось отвезти на расточку блок и коленвал, купить запчасти, а дальше только собирать движок.

Далее>>Сборка двигателя ВАЗ 2101 до 2107

Разборка двигателя ВАЗ (классика). Видео

Горобинский С.В.
