Схема подключения генератора на ВАЗ 2107

Главная » Устройство


Система электроснабжения автомобиля ВАЗ 2107 получает питание от аккумуляторной батареи, которая в свою очередь заряжается от  генератора.  В автомобилях ВАЗ 2107 разных годов выпуска и комплектаций предусмотрена установка двух разновидностей генератора: 372.3701 или 9412.3701. они имеют ряд конструктивных особенностей, но в целом их установка и эксплуатация не имеет отличий.

Схема механической части у ВАЗ 2107 предельно проста и в особых комментариях не нуждается.

Внешне отличия между моделями выражаются в том, что у 9412.3701 крыльчатка ротора находится внутри корпуса, а регулятор напряжения смонтирован в задней крышке. В остальном обе модели отличий не имеют. На представленном выше рисунке указаны основные элементы:

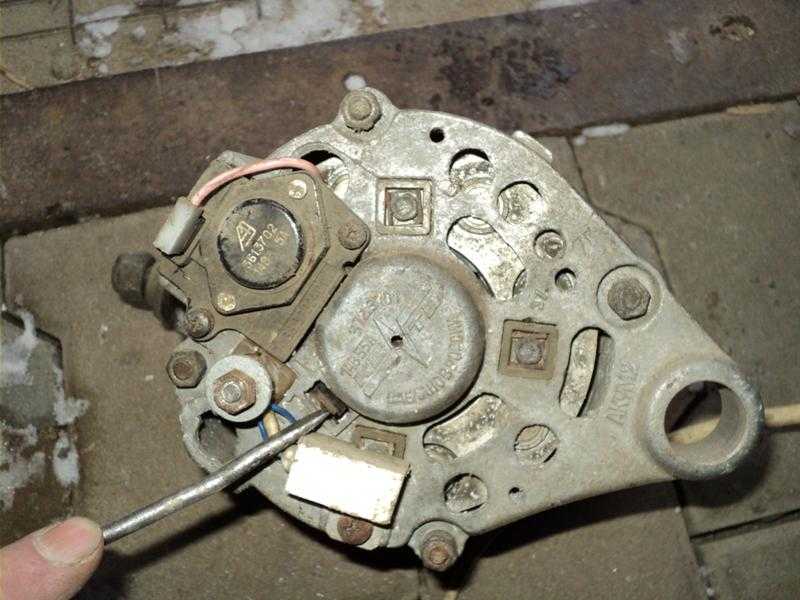

  1. Контакт регулятора напряжения с маркировкой «В».
  2. Регулятор напряжения.
  3. Контакт с маркировкой «30».
  4. Контакт с маркировкой «61».
  5. Конденсатор.
  6. Крышка (задняя).
  7. Крышка (передняя).
  8. Статор.
  9. Шкив.
  10. Шпилька крепления к регулировочной планке.

Ротор получает привод от коленчатого вала двигателя при помощи ременной передачи. Установка генератора на блок двигателя выполнена при помощи двух болтов с гайками на 17 и 19. Один болт крепит корпус к двигателю, второй фиксирует его на регулировочной пластине.

Электрическая схема подключения для разных моделей генератора имеет определенные отличия, вызванные их конструктивными особенностями, в частности расположением и маркировкой контактов и расположением выпрямительного блока. В первую очередь рассмотрим, как выглядит схема подключения модели 372.3701.

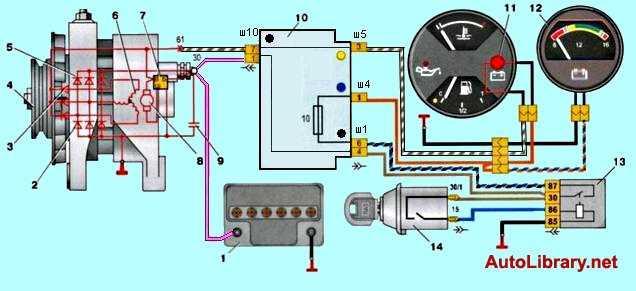

Здесь цифрами от 1 до 6 обозначены основные элементы системы электроснабжения:

  1. Аккумуляторная батарея.
  2. Генератор.
  3. Монтажный блок с реле и предохранителями.
  4. Замок зажигания.
  5. Измерительный прибор для контроля напряжения (вольтметр).
  6. Контрольная лампа зарядки аккумуляторной батареи.

Для 9412.3701 схема электрических соединений выглядит практически аналогично, кроме разве что обозначения контактов. В механической части вообще никаких отличий нет.

Принцип действия генератора заключается в преобразовании механической энергии в электрическую. Соответственно, для эффективной его работы необходимо обеспечить беспрерывную передачу крутящего момента от двигателя ВАЗ 2107 генератору. Это достигается путем правильной регулировки силы натяжения приводного ремня, так как недостаточное натяжение приведет к пробуксовыванию ремня и пропаданию заряда аккумуляторной батареи. Это особенно критично при движении ночью, когда электропотребление всех систем автомобиля ВАЗ 2107 имеет максимальное значение.

Для регулировки необходимо ослабить оба болта крепления генератора, при помощи монтировки натянуть ремень и зафиксировать его положение гайкой на пластине. После этого проверяем степень натяжения: при надавливании на ремень между двумя шкивами прогиб должен составлять 10-17 мм. Процедура регулировки повторяется до достижения указанного значения. После окончания регулировки затягивается гайка крепления к корпусу двигателя. На этом установка генератора на ВАЗ 2107 считается оконченной.

84 060 views Аккумулятор и генератор

Похожие материалы

Устройство и схема подключения генератора ВАЗ 2107 инжектор и карбюратор: технические характеристики » Авто центр ру



В любом современном автомобиле есть генератор — узел, предназначенный для выработки энергии, которая используется для питания всего электрического оборудования. И автомобили отечественного производства ВАЗ 2107 не стали исключением. Как подключить генератор ВАЗ 2107, из каких элементов состоит этот узел и каков его принцип действия? Ответы на эти вопросы вы найдете ниже.

[ Скрыть]

Описание генератора на седьмой модели ВАЗ

В автомобилях ВАЗ 2101, 2106, 21074 с карбюратором или инжектором генераторы обладают идентичными техническими характеристиками. Где находится этот узел, какие подходят генераторы для установки на «семерку», как подключить устройство и в чем заключается его принцип работы? Для начала предлагаем ознакомиться с предназначением, местом положения и конструктивными особенностями.

Место расположения, назначение и устройство

Мощный генератор г222 или любой другой модели представляет собой устройство, которое используется для выработки тока, сила которого должна составлять до 80 ампер. Благодаря этому агрегату питается все без исключения электрическое оборудование автомобиля во время езды, а также восполняется заряд аккумуляторной батареи. Что касается конструкции, то по сути, это — электромотор. В корпус агрегата установлены две обмотки, которые скрыты двумя крышками с подшипниками.

За годы выпуска модели ВАЗ 2107 разработчики смогли улучшить технические характеристики устройства и добиться того, чтобы узел выдавал ток силой 80 А. Иными словами, это позволило добиться того, что устройство стало более мощным. Генераторное устройство представляет собой трехфазный агрегат с электромагнитным возбуждением.

Основные составляющие элементы устройства:

  • статорный механизм;
  • роторное устройство;
  • корпус с крышками, в котором установлена вся конструкция;
  • выпрямительное устройство;
  • подшипниковые детали;
  • трехуровневый регулятор напряжения.

Что касается места расположения, то этот узел находится в моторном отсеке, справа от силового агрегата. Узел фиксируется при помощи двух болтов к кронштейну автомобильного двигателя, то есть блока цилиндров.

Принцип действия генератора и контрольной лампочки заряда

Схема соединений агрегата

Теперь поговорим о принципе действия агрегата. Основное назначение агрегата заключается в выработке электрической энергии, которая образуется в результате преобразования механической, появляющейся в результате вращения коленчатого вала.

Полученное в конечном итоге электричество используется для питания электрической сети машины, а также питания аккумулятора. Изначально устройство вырабатывает переменный ток, но он преобразуется в постоянный в результате использования выпрямительного устройства. Последнее состоит из шести диодных элементов.

Как сказано выше, одним из основных компонентов любого генератора является регулятор напряжения. Как можно понять из названия, предназначение этого устройства заключается в поддержке оптимального уровня напряжения. Когда водитель включает зажигание, напряжение начинает проходить через контрольную лампочку, после чего подается на регуляторное устройство и на обмотку возбуждения.

Весь этот процесс можно представить в виде схемы, расположенной выше, основные ее элементы:

  • аккумуляторная батарея автомобиля;
  • генератор;
  • блок с предохранительными устройствами;
  • выключатель зажигания;
  • вольтметр, использующийся для замера параметра напряжения;
  • контрольная лампочка, предназначенная для контроля уровня заряда АКБ авто (автор видео — Вячеслав Кравченко).

Питание поступает от трех диодных элементов, которые находятся внутри выпрямительного устройства. Если после того, как зажигание было активировано, индикатор продолжает гореть, это свидетельствует о разряде аккумуляторной батареи либо ее недостаточно заряде. При такой неисправности в первую очередь следует произвести диагностику напряжения в электрической сети автомобиля. В идеале при уровне напряжения в 13 вольт значение максимального тока должно составить около 55/80 ампер.

Если диагностика параметра напряжения показала, что это значение не соответствует нормированному показателю, то причины необходимо искать в следующем:

  • возможно, произошло короткое замыкание в бортовой сети;
  • аккумуляторная батарея работает некорректно из-за неисправностей, которые могут быть связаны с утечкой электролита из банок, испарением жидкости либо разрушением пластин;
  • выход из строя регуляторного устройства;
  • также причина может заключаться в неработоспособности или некорректной работе самого генератора.

При возникновении проблем необходимо произвести диагностику состояния, а также натяжки приводного ремешка — он может быть оборван или слабо натянут. При такой проблеме ремень нужно либо менять, либо более сильно натянуть. Также нужно проверить состояние подшипниковых устройств и работоспособность регулятора. Не лишним будет произвести диагностику заряда аккумуляторной батареи, а также убедиться в том, что ее срок эксплуатации еще не подошел к концу. Наши соотечественники используют большое количество различных устройств, таких как навигаторы, видеорегистраторы и т.д., поэтому для того, чтобы все эти девайсы нормально питались, должен использоваться мощный генератор (видео опубликовал Макс Вектор).

Как самостоятельно подключить генератор в ВАЗ 2107?

Каждый автовладелец «семерки» должен знать, что представляет собой схема подключения генераторной установки.

Несмотря на то, что этот агрегат довольно надежный и имеет высокий срок службы, рано или поздно он все равно выйдет из строя, причины могут быть следующими:

  • перегоревшие обмотки внутри агрегата;
  • межвитковое замыкание, образовавшееся в системе;
  • повреждения и прочие дефекты корпуса устройства и т.д.

Если вы не планируете заниматься ремонтом генератора или ремонтные работы не принесли успеха, то нужно будет подменять устройство.

Для этого нужно сделать следующее:

  1. Сначала нужно обесточить бортовую сеть автомобиля. Чтобы сделать это, отключите зажигание, а затем откройте капот и сбросьте минусовую клемму с аккумуляторной батареи.
  2. Затем вам надо будет найти сам генератор — как мы сообщили выше, он расположен с правой стороны от силового агрегата. К генератору подводится провода и силовой кабель со штекером — его необходимо отсоединить. Желательно при этом запомнить расположение проводов.
  3. Далее, необходимо произвести демонтаж брызговика справа, а также защиту мотора, если она имеется.
  4. Теперь начинается самое сложное. При помощи гаечного ключа вам надо будет выкрутить гайку винта, который фиксирует установку к корпусу силового агрегата. Если возникнут сложности с откручиванием гайки, то обработайте ее средством WD-40, после чего сам винт надо будет извлечь из посадочного места. Попробуйте ударить по нему молотком с другой стороны, только не сильно, это позволит выбить болт. Если извлечь винт вы не смогли, то придется демонтировать агрегат с кронштейном, на котором он фиксируется.
  5. Для демонтажа кронштейна вам надо будет выкрутить два винта, в некоторых модификациях ВАЗ 2107 используются трехвинтовые крепления. В любом случае, при выполнении этих действий нужно руководствоваться конструктивными особенностями транспортного средства. Иногда для снятия агрегата нужно снимать также радиаторное устройство или сместить его немного в сторону, чтобы получить доступ к кронштейну. При этом подключенные к радиатору патрубки отсоединять не нужно.
  6. После того, как агрегат будет демонтирован из места установки, вам надо будет убрать приводной ремешок и извлечь генератор.
  7. Так узел снимается. Для его демонтажа необходимо выполнить все эти действия, только в обратном порядке. Прежде чем произвести монтаж устройства надо ознакомиться со схемой подключения установки и электросхемой соединений, все это должно быть указано в сервисной книжке к авто.
  8. Когда узел будет установлен, необходимо произвести регулировку натяжения ремешка. Для выполнения этих действий надо будет ослабить два винта, которые крепят узел. При помощи монтировки надо натянуть ремешок и закрепить его в соответствующем положении гайкой, которая расположена на регулировочной пластине.
    При регулировке нужно обязательно проверить степень натяжки ремня, чтобы выполнить это, нажмите на ремешок в свободном месте между шкивами. Ремень прогнется, при этом величина прогиба должна составить не менее 1 см и не более 1.7 см, в противном случае генератор будет работать некорректно, а ремень может износиться раньше. Когда процедура регулировки будет завершена, нужно затянуть все гайки.

Фотогалерея «Меняем генератор своими руками»


Заключение

При обнаружении хотя бы малейших признаков неисправности генератора рекомендуем уделить внимание диагностике агрегата. Если проблемы в работе устройства будут выявлены несвоевременно, это может привести к серьезным проблемам и доставить большие неудобства автомобилисту. Если вам никогда ранее не приходилось снимать или подключать генератор, то лучше доверить эту процедуру специалистам. При установке надежно зафиксируйте устройство в месте монтажа, чтобы во время движения на него не оказывались высокие нагрузки, которые могут привести к поломке агрегата.

Видео «Инструкция по диагностике генератора автомобиля ВАЗ»

Если в работе агрегата происходят неполадки, их нужно своевременно устранить, а для этого необходимо правильно выполнить диагностику работоспособности устройства — инструкция приведена ниже (видео снято каналом Pavel Pavek).
