Регулировка карбюратора солекс 21083 холостого хода: Регулировка оборотов холостого хода карбюратор Солекс

29 мая, 1973 by admin

Регулировка оборотов холостого хода карбюратор Солекс

При возникновении некоторых неисправностей в работе двигателя ( горячий двигатель не запускается , двигатель запускается и глохнет ,неустойчивые обороты холостого хода и пр.), при замене карбюратора, после его ремонта необходимо провести регулировку холостого хода.

Ее цель — добиться устойчивой работы двигателя автомобиля на холостом ходу с минимальной частотой вращения коленчатого вала).

Необходимые для регулировки холостого хода инструменты

— Тахометр
Для определения частоты вращения коленчатого вала.

Можно использовать встроенный в щиток приборов панели (на автомобилях оборудованных тахометром). Можно подключать отдельный прибор (тахометр, автотестер или мультиметр, работающие в режиме тахометра). Лучше использовать отдельно подключаемый прибор так как более точно будет определена частота вращения коленчатого вала двигателя, а следовательно регулировка холостого хода будет выполнена более качественно.

Возможна также регулировка на слух, но для ее проведения необходим некоторый опыт в ремонте автомобилей.

— Отвертка шлицевая
Для вращения винта «качества» топливной смеси. Ширина лезвия 3 мм.

Подготовительные работы

1. Прогреваем двигатель до рабочей температуры (85-90°).

2. Утапливаем до упора рукоятку привода воздушной заслонки карбюратора («подсос»).

Воздушная заслонка должна быть полностью открыта.

3. На заглушенном двигателе подключаем тахометр (мультиметр, автотестер).

Если прибора нет, то этот пункт пропускаем.
Плюсовой вывод прибора к выводу «К» катушки зажигания, минус к «массе» автомобиля (кузов, двигатель, минус АКБ).

Перед подключением прочитайте инструкцию к своему прибору и следуйте ей.

4. Запускаем двигатель, включаем дальний свет фар и печку.

Чтобы создать нагрузку в бортовой электрической сети.

Регулировка оборотов холостого хода двигателя с карбюратором Солекс

Рекомендуемые обороты холостого хода для двигателей оборудованных карбюраторами 2108, 21081, 21083 «Солекс» 750 — 800 об/мин. Добиваемся устойчивой работы двигателя в указанном промежутке. Попросту вращаем вращаем винт «количества» топливной смеси и выставляем частоту вращения коленчатого вала 750 — 800 оборотов в минуту.

Если установить требуемую частоту вращения при помощи одного только винта «количества» не удается, то придется проводить регулировку с подстройкой винта «качества» топливной смеси. Возможно на нем еще стоит пластмассовая заводская заглушка, ее нужно удалить. Прокалываем ее шилом и вытаскиваем при помощи металлического крючка или вворачиваем в нее саморез и извлекаем.
Регулировку проводим в три приема, если не добиваемся нужного результата повторяем ее еще раз или два. Перед ее проведением желательно проверить правильность установки момента зажигания и исправность высоковольтных проводов. свечей зажигания, отсутствие «подсоса» постороннего воздуха в карбюратор.

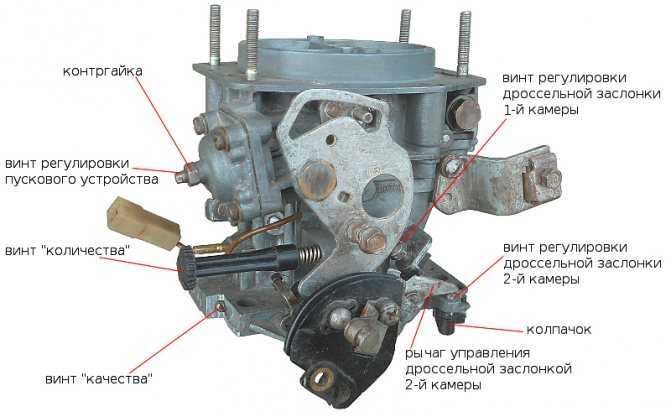

1. Шлицевой отверткой вращаем винт «качества» топливной смеси и добиваемся максимальной частоты вращения коленчатого вала двигателя.

Вращаем и вправо, и влево пока не найдем нужное положение винта с максимальной частотой. Определяем его по тахометру или на слух.

2. Вращаем винт «количества» топливной смеси, выставляем 900 оборотов в минуту.

Заворачивая винт (по часовой стрелке) мы тем самым приоткрываем дроссельную заслонку первой камеры и обороты возрастают, выворачивая винт (против часовой стрелки) мы прикрываем дроссельную заслонку и обороты падают. Поэтому, опять же, ищем нужное положение винта «количества» при котором обороты будут соответствовать этому значению (900 об/мин).
hr>

3. Заворачиваем винт «качества» и устанавливаем искомые 800 оборотов в минуту.

При необходимости регулировку повторяем.

Если устанавливается другой карбюратор вместо старого или менялся винт «качества», или карбюратор разбирался и собирался в связи с ремонтом, то перед регулировкой заворачиваем винт «качества» до упора (по часовой стрелке), а затем выворачиваем его на 3 — 4 оборота и начинаем регулировку.

Примечания и дополнения

— После окончания регулировки понажимайте на педаль «газа», двигатель должен без перебоев увеличивать частоту вращения коленчатого вала и не глохнуть при ее отпускании. Если есть «провал», проведите регулировку еще раз или слегка обогатите смесь вращением винта «качества» смеси. Допускается поднять обороты холостого хода до 900 об/мин.

— При вращении винта «качества» смеси по часовой стрелке содержание СО в выхлопе двигателя уменьшается.
Вообще данная регулировка на исправном двигателе с исправной системой зажигания позволяет добиться содержания СО в выхлопе не более 1.5 %.

— Если вращением винтов не удается установить нормальные обороты холостого хода и двигатель вяло или совсем не реагирует на их вращение, то значит топливо поступает в смесительную камеру в обход системы холостого хода. Это возможно из-за того, что не до конца завернут электромагнитный клапан карбюратора (или заглушка установленная вместо него) и топливо идет мимо топливного жиклера системы холостого хода установленного в клапане или заглушке. Да и сам жиклер может быть с отверстием большего чем необходимо диаметра. См. «Не регулируется холостой ход двигателя с карбюратором Солекс».
Дли проверки снимаем на работающем двигателе с клапана провод — двигатель должен заглохнуть. Не заглох — проверяем электромагнитный клапан.
Клапан исправен, тогда регулируем уровень топлива в поплавковой камере и проверяем игольчатый клапан. После всего регулировку холостого хода повторяем.

— В ряде случаев имеет смысл провести доработку системы холостого хода карбюратора. См. «Доработка системы холостого хода карбюраторов Солекс и Озон».

Еще статьи по регулировке карбюратора Солекс

— На сколько оборотов выворачивать и заворачивать винты качества и количества карбюратора Солекс?

— Регулировка привода воздушной заслонки карбюратора 2108, 21081, 21083 Солекс

— Регулировка уровня топлива в поплавковой камере карбюратора 2108, 21081, 21083 Солекс

— Регулировка привода дроссельной заслонки первой камеры карбюратора 2108, 21081, 21083 Солекс

— Регулировка пускового устройства карбюратора 2108, 21081, 21083 Солекс

— Регулировка оборотов холостого хода на двигателях автомобилей ВАЗ 2108, 2109, 21099 с карбюратором Солекс

Подписывайтесь на нас!

Настройка системы холостого хода карбюратора Солекс 21083

Для того чтобы регулировка оборотов холостого хода прошла удачно систему холостого хода (СХХ) карбюратора Солекс нужно предварительно настроить.

В противном случае вполне возможна ситуация, когда вращение винтов качества и количества карбюратора ни как не будет влиять на частоту минимальных оборотов коленчатого вала двигателя.

На примере карбюратора Солекс 21083 ДААЗ проведем пошаговую предварительную настройку его системы СХХ после которой двигатель начнет реагировать на малейший поворот винтов «количества» или «качества».

Настройка системы холостого хода карбюратора Солекс 21083

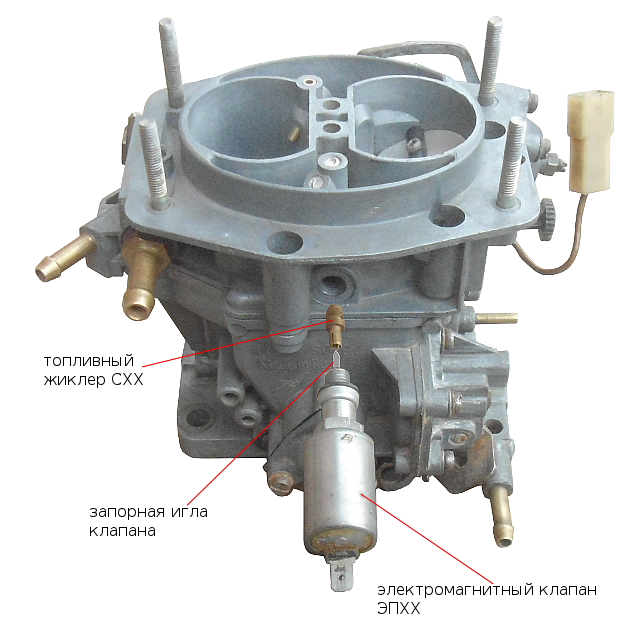

1. Проверяем электромагнитный клапан карбюратора (ЭМК).

Показателем исправности электромагнитного клапана карбюратора Солекс является следующая проверка. При работающем на холостом ходу двигателе снимаем с вывода на клапане наконечник провода. Двигатель должен заглохнуть. То есть клапан в этом случае обесточивается, и его игла перекрывает доступ топливной смеси в систему холостого хода.

Вот еще несколько проверок ЭМК, на тот случай, если холостой ход у двигателя отсутствует, он работает только на подсосе и хоть снимай наконечник, хоть нет, реакции ноль: «Проверка электромагнитного клапана карбюратора Солекс».

Помимо этого проверяем целостность и наличие уплотнительного резинового кольца на клапане. Изношенное или поврежденное, может быть источником «подсоса» постороннего воздуха и обеднения топливной смеси, что приводит к  троению двигателя. А так же наличие и состояние запорной иглы клапана.

Отдельно внимание стоит заострить на правильности установки ЭМК в карбюратор, так как от этого зависит вся работа СХХ. См. «Особенности установки ЭМК на карбюратор Солекс».

2. Проверяем воздушный канал и воздушный жиклер СХХ.

Сначала продуваем часть канала, расположенную в «крышке», насосом от отверстия ЭМК по направлению к воздушному жиклеру и обратно.

hr>
Потом, продуваем часть канала, от отверстия в верхней части корпуса карбюратора, до отверстия забора воздуха в смесительной камере.

Затруднения при продувании быть не должно. Если оно есть, то можно провести прочистку аэрозолем-распылителем карбюратора или залить канал ацетоном. Выждать и опять продуть сжатым воздухом.

Воздушный жиклер СХХ можно дополнительно прочистить тонкой деревянной палочкой или медной проволокой.

3. Проверяем топливный канал СХХ.

Для проверки придется так же снять верхнюю часть («крышку») карбюратора и вывернуть из нее ЭМК. После чего насосом продуваем канал от посадочного отверстия ЭМК до его выходного отверстия в «крышке». См. фото выше.

Далее через трубку в канале продуваем его вторую часть до выходного отверстия в эмульсионном колодце ГДС первой камеры, над ее топливным жиклером. См. фото выше. Если воздух проходит без затруднений, канал работает. Если проходит плохо, придется заливать в него ацетон, выжидать час-другой и опять продувать.

Отдельное внимание стоит уделить наличию и состоянию резинового уплотнительного кольца на трубке канала. Так как от него зависит, будет карбюратор переливать или нет.

4. Проверяем топливный жиклер СХХ.

Нас будет интересовать его состояние. Для проверки выворачиваем клапан ЭМК из карбюратора. Вынимаем плоскогубцами топливный жиклер СХХ из его наконечника и визуально осматриваем его. Жиклер не должен быть деформирован (сплющен), его отверстия должны быть ровными, маркировка соответствовать норме (39-44 для Солекс 21083-1107010). Если имеются загрязнения, промываем растворителем и продуваем его сжатым воздухом.

5. Проверяем эмульсионный канал СХХ и его выходное отверстие.

Продуваем канал сжатым воздухом от отверстия под ЭМК до выходного отверстия СХХ под дроссельной заслонкой первой камеры.

Если воздух проходит без затруднений, эмульсионный канал работает. Если проходит плохо, придется заливать в него ацетон или проливать жидкостью из аэрозоля-очистителя карбюратора, выжидать час-другой и опять продувать.

Подробно о восстановлении работоспособности канала «Прочистка системы холостого хода Солекс 2108, 21081, 21083».

6. Проверяем положение и состояние винта «количества».

Винт регулировки количества топливной смеси выворачиваем против часовой стрелки пока его наконечник (контакт) перестанет упираться в рычаг дроссельной заслонки первой камеры (она при этом полностью закроется), но будет касаться его.

После чего заворачиваем винт на 1 — 1,5 оборота (носик винта будет нажимать на кромку рычага дроссельной заслонки). В результате такого заворачивания дроссельная заслонка первой камеры карбюратора приоткроется на нужный для правильной работы СХХ зазор.
При этом будут соблюдены определенные условия (настройки СХХ) — выходное отверстие СХХ окажется под кромкой дроссельной заслонки, а выходная щель переходной системы первой камеры будет разделено строго пополам (ну или почти пополам).

Ремонт датчика винта (винта «количества») заключается в восстановлении надежности соединения с «массой». Что достигается зачисткой его наконечника контактирующего с ребром рычага дроссельной заслонки, зачистке наконечника провода присоединенного к винту и наконечников проводов в соединительной колодке. Замене проводов, ведущих от блока управления (в случае их излома) исправными.

7. Проверяем положение и состояние винта «качества».

Винт «качества» необходимо вывернуть и извлечь из отверстия в корпусе карбюратора. Отверстие продуваем сжатым воздухом и в случае необходимости прочищаем. Сам винт очищаем от отложений и в случае необходимости заменяем резиновое уплотнительное кольцо на нем, так как оно частый виновник подсоса лишнего воздуха в карбюратор.

После чего винт устанавливаем обратно и заворачиваем его до упора по часовой стрелке. Потом выворачиваем на 0,5 — 1 оборот. Наконечник винта в результате такой регулировки создаст определенный зазор в выходном отверстии СХХ, через который будет изливаться топливная эмульсия в нужном объеме, достаточном для работы двигателя на ХХ.

Подробности точной установки начального положения винтов регулировки «количества» и «качества» топливной смеси на холостом ходу в статье «На сколько оборотов заворачивать винт качества и количества Солекс».

8. Проверяем положение воздушной заслонки карбюратора.

При работе двигателя на холостом ходу необходимо чтобы воздушная заслонка карбюратора стояла строго вертикально. Ее положение можно отрегулировать «Регулировка привода воздушной заслонки карбюратора Солекс 2108, 21081, 21083».

9. Регулируем обороты холостого хода двигателя автомобиля.

См. «Регулировка оборотов холостого хода двигателя с карбюратором Солекс 2108, 21081, 21083».

Таким образом, после проведения такой настройки системы холостого хода карбюратора Солекс 21083, мы получаем стабильные, поддающиеся регулировке, обороты холостого хода двигателя и некоторую экономию топлива.

Примечания и дополнения

— Если поршневая двигателя сильно изношена, его клапана не отрегулированы, угол опережения зажигания не соответствует норме или переливает карбюратор то эффект от настройки системы холостого хода может не соответствовать ожидаемому. Поэтому перед проведением работы необходимо хотя бы минимально привести в порядок другие системы двигателя, влияющие на его холостой ход.

Еще статьи по карбюратору Солекс 2108, 21081, 21083

— Не работает система холостого хода карбюратора Солекс

— Блок управления ЭПХХ карбюратора Солекс

— Неисправности переходных систем карбюратора Солекс

— Как уменьшить расход топлива при движении автомобиля по трассе?

Подписывайтесь на нас!

Карбюратор «Солекс 21083». «Солекс 21083»: устройство, регулировка, цена

Самая популярная модель карбюратора на автомобилях ВАЗ-21083 — «Солекс». Большинство автомобилей 8-го и 9-го семейств выпускались с двигателями, имеющими карбюраторную систему впрыска. В начале 2000-х впервые был внедрен инжекторный впрыск. Карбюраторы этой модели очень легко регулируются, тонкой настройки почти нет, в конструкции не предусмотрены сложные узлы и механизмы. В статье мы рассмотрим все детали, которые есть у карбюратора «Солекс 21083».

Конструкция карбюратора

Карбюраторы ДААЗ-2108 начали использовать автомобили ВАЗ в середине восьмидесятых годов. Самой первой машиной, на которую их устанавливали, была модель ВАЗ-2108. Они работали с моторами 1,1 и 1,3 литра. После запуска в производство автомобилей с двигателями 1,5 литра появились карбюраторы «Солекс 21083». Цифровое обозначение говорит о том, что устройство устанавливается на двигатели ВАЗ-21083, объем которых составляет полтора литра.

Основное назначение карбюратора — приготовление горючей смеси бензина и воздуха, обеспечивающей нормальную работу двигателя вне зависимости от нагрузок и числа оборотов.

Конструктивно карбюратор состоит из нескольких элементов:

1. Основной корпус, в котором расположены экономайзер, система ХХ, главный дозатор, различные диффузоры, ускорительный насос.
2. Крышка, в которой находятся поплавки, клапан холостого хода, пусковое устройство, воздушная заслонка.

Карбюратор двухкамерный, в основной дозирующей системе расположены жиклеры. Они установлены в ячейках посередине, внутри корпуса. В верхней части были установлены воздушно-реактивные сопла системы дозирования. В конструкции предусмотрен небольшой агрегат, подогревающий топливную смесь. К нему подсоединяются шланги, идущие от патрубков системы охлаждения. В нижней части корпуса расположены два дроссельных клапана, которые попеременно открываются. Открытие заслонок происходит последовательно, с помощью рычагов. На крышке есть два патрубка, которые предназначены для подачи бензина и слива излишков масла обратно в бак.

Подбор жиклеров к карбюратору «Солекс»

В продаже есть комплекты для ремонта. Они состоят из воздушных и топливных форсунок вторичной и первичной камер. Существует несколько видов ремкомплектов, которые могут работать с разными двигателями. Все зависит от сечения диффузоров. В некоторых случаях будет намного лучше купить карбюраторный ВАЗ. Цена нового около 4000 руб.

Так как данный тип карбюратора можно устанавливать на двигатели других автомобилей, то при использовании стандартных жиклерных форсунок их сечения недостаточно. У двигателя потребность в топливно-воздушной смеси одна, а карбюратор делает ее совсем с другой пропорцией. Для улучшения разгона и динамики можно установить жиклер большого сечения.

Но при этом значительно увеличился расход бензина. Также необходимо знать, что установка таких форсунок не гарантирует 100% положительный результат. Вы правильно сделаете, если не будете экспериментировать, а просто установите комплект на карбюратор, предназначенный для этого двигателя.

Недостаточная мощность двигателя: причины

Если на двигатель ВАЗ-21083 установлен карбюратор, то лучше использовать форсунки, предназначенные для него. Даже если установить жиклер большого диаметра, разгон машины слабый, причин может быть несколько:

1. Недостаточный уровень компрессии в цилиндрах двигателя.
2. Момент зажигания слишком ранний или слишком поздний.
3. Некачественные свечи зажигания или их выход из строя.
4. Повреждение высоковольтных проводов.
5. Неисправность распределителя зажигания.

Существует множество причин, по которым двигатель не развивает требуемой мощности. Для их выявления потребуется провести тщательный осмотр автомобиля и диагностику всех узлов.

Возможна ли установка карбюратора Солекс на другие двигатели?

Целесообразность установки карбюратора «Солекс21083» на другие модели автомобилей весьма сомнительна, так как экономия небольшая, да и то при условии аккуратной езды водителя и не резкого ускорения. карбюратор на двигатель, с которым он будет работать максимально идеально. На карбюраторе «Солекс 21083» регулировка проста, но добиться идеальной работы на двигателях с большим объемом проблематично.

Перед покупкой обратите внимание на производителя ремкомплекта. Очень часто попадаются китайские дешевые товары, не отличающиеся качеством. Диаметр сечения форсунок может отличаться от заявленного значения, поэтому работа карбюратора будет некорректной. Покупайте форсунки карбюратора «Солекс 21083», входящие в ремкомплекты, только у проверенного производителя, зарекомендовавшего себя с хорошей стороны.

Как отрегулировать

На карбюраторах «Солекс 21083» можно произвести только три регулировки:

1. Установить уровень топлива в поплавковой камере до требуемой величины.
2. Установить частоту вращения коленчатого вала на холостом ходу.
3. Изменить состав воздушно-топливной смеси с помощью винта качества.

Последняя регулировка достаточно проста, ее может сделать каждый самостоятельно. Для этого двигатель прогревается до рабочей температуры, а обороты двигателя устанавливаются на уровне 800 об/мин с помощью винта количества смеси. Следующие действия:

1. Винт качества вкручивают до тех пор, пока частота вращения коленчатого вала не уменьшится значительно. Работа двигателя будет прерывистой.
2. Затем поверните винт на один оборот, чтобы запустить двигатель в штатном режиме. Если сильно выкрутить этот винт, то резко возрастет расход бензина.

В противном случае необходимо стабилизировать двигатель винтом количества.

Неисправности системы холостого хода

У карбюратора «Солекс 21083», регулировка которого рассматривается в статье, иногда возникает одна проблема. Это невозможность регулировки оборотов холостого хода винтом качества смеси. Причины такого поведения:

1. В электромагнитном клапане забит жиклер.
2. В каналы холостого хода не поступает бензин.
3. Неисправность электромагнитного клапана.

Для проверки работы электроклапана необходимо выполнить ряд действий:

1. Заглушить двигатель и снять провод с клапана.
2. Отвинтить электрический клапан.
3. Снимите форсунку, при необходимости используйте плоскогубцы.
4. Зажигание включено.
5. Подсоедините провод к контакту на клапане, прикрепите корпус к массе.

Если раздался щелчок, и шток клапана утонул, освободив отверстия в жиклере, то с устройством проблем нет. Если нет, установите новый электромагнитный клапан. Очень часто падают мелкие частицы, поэтому приходится продувать струю. Работу электромагнитного клапана холостого хода можно проверить, если при работающем двигателе снять провод с наконечника. Двигатель должен почти мгновенно заглохнуть, это говорит о том, что механизм работает.

Установка уровня бензина в поплавковой камере

Чтобы прием и расход бензина в топливной системе был сбалансирован, необходимо установить уровень поплавка. Для этого:

1. Разобрать верхнюю часть карбюратора, снять корпус фильтра, отсоединить тросы.
2. Снимите шланги топливной системы.
3. Отверните винты, которыми крышка крепится к основному корпусу, с помощью отвертки Phillips.
4. Между поплавком и горизонталью крышки должен быть зазор не более 1-1,5 мм. В противном случае нужно внести коррективы, подогнув пластины.

При настройке нужно учитывать, что поплавки должны быть на одном уровне. Вся работа относительно проста, поменять форсунки на «Солекс 21083» и провести регулировку – это обслуживание системы впрыска.

Семинар по настройке Solex Carb — Limebug

Двигатель

Зона 1 — Топливная система

1. Убедитесь, что топливный насос находится в хорошем рабочем состоянии.
2. Установите новый встроенный топливный фильтр, чтобы предотвратить попадание грязи и песка в топливные контуры карбюратора. Мельчайшие количества «песка» могут вызвать закупорку топливного контура в карбюраторе (новом или старом), вызывая плохой холостой ход, плохое ускорение.
3. Зажмите концы и соединения топливного шланга. Чтобы топливо не вытекало и не вызывало проблем

4. Всегда рекомендуется использовать новые топливные шланги при установке нового топливного фильтра, топливного насоса или карбюратора. Шланги следует осматривать и/или заменять не реже одного раза в 2 года, чаще, если двигатель эксплуатируется в тяжелых условиях.

Зона 2 – Установка и регулировка карбюратора

1. Убедитесь, что поверхность монтажного фланца карбюратора гладкая и не деформирована. Деформированный монтажный фланец может привести к потенциальной утечке вакуума.
2. Убедитесь, что две монтажные шпильки в карбюраторе надежно установлены и не проворачиваются при затягивании шестигранных гаек.
3. Поместите прокладку основания карбюратора на основание карбюратора через две шпильки. ЗАПРЕЩАЕТСЯ использовать герметик для прокладок, так как он может засорить вакуумные каналы в основании карбюратора. Эта прокладка устанавливается «насухо».
4. Используйте две гайки с резьбой 8 мм (шестигранная 13 мм) вместе с двумя гибкими стопорными шайбами ​​с внутренним диаметром 8 мм (также называемыми «волнистыми» стопорными шайбами).
5. Осторожно затяните шестигранные гайки, чередуя каждую гайку вперед и назад, чтобы равномерно затянуть основание карбюратора вниз к фланцу, чтобы предотвратить деформацию основания карбюратора и монтажного фланца.

Зона 3 — Зажигание

1.

Устранение неполадок — зависание в режиме ожидания

1. При устранении этой проблемы следует обратить внимание на несколько областей. Утечки вакуума, топливный насос, карбюратор и топливопроводы.
2. Двигатель работает нормально, когда он холодный и воздушная заслонка закрыта? Двигатель начинает глохнуть при открытии воздушной заслонки? Чаще всего это утечка вакуума. Они могут быть где угодно, но вот наиболее распространенные области, которые необходимо осмотреть и исправить: а) Вакуумные шланги, идущие от карбюратора к вакуумному баку распределителя подачи/замедления – проверьте, будет ли диафрагма опережения/замедления удерживать вакуум. Если нет, его необходимо заменить (Примечание: это было бы обнаружено при проверке и регулировке времени в зоне зажигания выше, но это также заслуживает упоминания здесь). b) Вакуумные шланги, идущие к устройству позиционирования дроссельной заслонки (68-73 Bugs/Ghias, 68-71 Buss), клапану рециркуляции отработавших газов (72-74 Bugs/Ghias), заслонке диафрагмы воздухоочистителя (Bugs/Ghias 72-74) или соленоиду Auto-Stick (Ошибки/Гиас 68-75). c) Вал дроссельной заслонки на карбюраторе. Если это плохо, карбюратор обычно должен быть заменен. d) Основание карбюратора к фланцу коллектора — это может деформироваться в течение длительного периода использования (также проверьте наличие сорванных шпилек / гаек карбюратора). e) Треснутые или слабо зажатые пыльники между центральной секцией коллектора и торцевыми литыми частями коллектора на двухпортовых двигателях (71-74 Bugs/Ghias, 1971 автобус). Даже малейшие незаметные трещины или ослабленные хомуты могут вызвать утечку вакуума – проверьте и при необходимости замените. е) Коллектор к головке цилиндров – уплотнительное кольцо (двигатели с одним портом) или прокладка (двигатели с двумя портами) могут иметь утечку (также проверьте, не сорваны ли шпильки/гайки).
3. Для проверки герметичности во всех указанных местах используйте пульверизатор с мыльной водой и опрыскайте эти места. Если обороты двигателя изменяются при распылении, вы обнаружили утечку вакуума.
4. Как только будет установлено, что утечки вакуума отсутствуют, проверьте, правильно ли работает соленоид отключения холостого хода (модели на 12 В). Есть провод, идущий от клеммы 15 на катушке зажигания к ней, а также к дроссельному элементу. a) На карбюраторах h40/31PICT и 34PICT соленоид расположен с ЛЕВОЙ стороны карбюратора. Отсоедините клемму на соленоиде, включите зажигание (не запускайте двигатель), затем на мгновение коснитесь клеммы соленоида клеммой провода. Вы должны услышать щелчок, который указывает на то, что соленоид работает. Если нет, замените соленоид.
5. На карбюраторах h40/31PICT и 34PICT имеется один или два пилотных жиклера холостого хода с ПРАВОЙ стороны карбюратора. Их следует проверить, очистить и продуть сжатым воздухом. Обязательно продуйте отверстие жиклера холостого хода, в которое также вкручиваются винты жиклера.
6. Проверьте топливный насос, чтобы убедиться, что подача стабильна. Это требует временной установки манометра между насосом и карбюратором, чтобы быть уверенным в номинальном давлении от 3 до 5 фунтов на квадратный дюйм. Минимальная пропускная способность составляет 400 см3 в минуту при частоте вращения двигателя примерно 3800 об/мин.
7. Убедитесь, что топливные шланги и металлические линии от топливного бака не засорены.
8. Убедитесь, что сетчатый топливный фильтр в топливном баке у топливного крана не засорен. При необходимости замените его. Кроме того, убедитесь, что ваш топливный бак чист и не полон хлопьев ржавчины, которые могут засорить топливный экран.

Устранение неполадок – колебания

1. Обычно при устранении этой проблемы следует обращать внимание на две области. Первый — карбюратор, второй — система зажигания.
2. Вот возможные специфические причины колебаний карбюратора: a) Каналы ускорительного насоса или контрольный шарик застряли из-за грязи b) Порванная диафрагма ускорительного насоса c) Неправильная регулировка холостого хода (обычно слишком низкая) d) Неправильное количество впрыскиваемого топлива (это исправляется повторной регулировкой ускорительного насоса, которая не требуется, так как новый карбюратор заправляется на заводе-изготовителе для правильной настройки).
3. Что касается «количества впрыскиваемого топлива», существует критическая область, которую часто упускают из виду, а именно латунная трубка для слива топлива в горловине карбюратора рядом с дроссельной заслонкой. Расположение этой латунной трубки зависит от модели карбюратора. Если эта трубка отсутствует, ее придется заменить.
4. На моделях h40/31PICT трубка слива топлива должна располагаться так, чтобы выброс топлива из этой трубки был направлен прямо в горловину карбюратора, особенно так, чтобы ему не мешала нижняя выпускная трубка топлива рядом с центром горловина карбюратора. Для этого можно осторожно переместить трубку слива топлива.
5. На моделях 34PICT трубка слива топлива должна располагаться так, чтобы порция топлива, выбрасываемая из этой трубки, ДЕЙСТВИТЕЛЬНО попадала в нижнюю трубку слива топлива, чтобы струя топлива разбрызгивалась и частично распылялась в воздушном потоке горловины карбюратора. Прямой поток топлива в горловину карбюратора, как и в более ранних моделях карбюратора, определенно приведет к ситуации «колебания».
