Назначение и принцип работы катушки зажигания ВАЗ 2107 инжектор

Катушка зажигания на ВАЗ-2107 с инжектором обеспечивает формирование импульсов тока, отвечающих за образование искры между электродами свечей зажигания. При повреждении элемента нарушается работоспособность системы и увеличивается расход топлива. Водитель может провести первичную диагностику катушки самостоятельно.

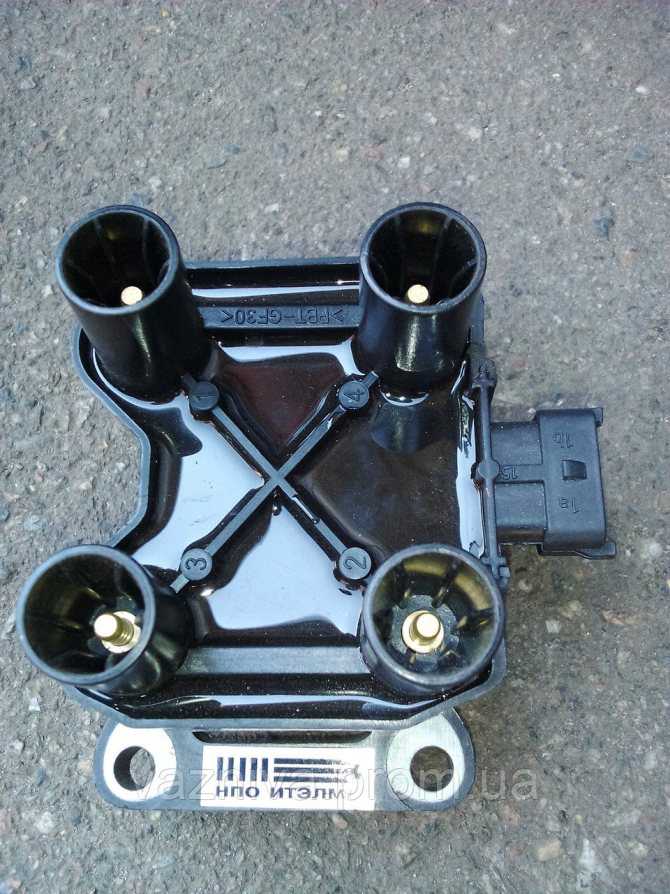

Катушка зажигания на ВАЗ-2107.

Разновидности систем зажигания

На машинах ВАЗ-2107 встречаются несколько видов систем воспламенения смеси:

• на модификациях с карбюратором применялось контактное зажигание с катушкой и механическим распределителем высоковольтных импульсов;
• с конца 80-х гг. появились бесконтактные системы с датчиком Холла, распределителем и электронным коммутатором;
• на инжекторных двигателях используется электронный модуль, механические элементы исключены из сети.

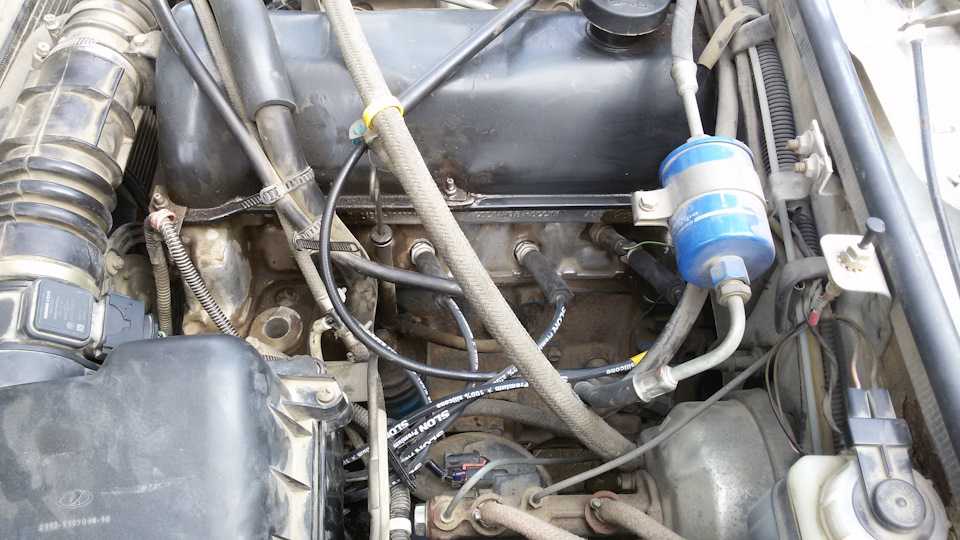

Где находится катушка зажигания инжектора на ВАЗ-2107

Прибор, отвечающий за распределение импульсов зажигания на моторах ВАЗ-2107 с системой впрыска бензина, расположен на правой боковине блока цилиндров. Модуль установлен на площадке, закрепленной над сменным фильтром системы смазки. Блок соединяется высоковольтными проводами с наконечниками свечей зажигания.

Назначение катушки и принцип работы

Модуль состоит из пары трансформаторов и 2 коммутаторов, распределяющих импульсы высокого напряжения. Последние подаются на первичные обмотки преобразователей напряжения в соответствии с сигналами от датчика положения коленчатого вала. Искра поступает одновременно на свечи в 1 и 4 цилиндрах, после поворота вала на 180° – во 2 и 3.

Применение сенсора положения коленчатого вала позволяет избежать проблем с воспламенением рабочей смеси.

Устройство и схема подключения

Внутри модуля системы зажигания (каталожный номер 2111-3705010) находятся преобразователи напряжения и электронные компоненты, распределяющие импульсы по сигналам от внешнего сенсора. Элементы соединяются перемычками, которые прикреплены припоем на оловянно-свинцовой основе. Корпус выполнен из диэлектрического материала, не разрушающегося под воздействием вибраций и перепадов температур. Выходы оборудованы контактными пластинами, к которым подключаются ответные элементы высоковольтных кабелей.

Схема системы зажигания.

Инструкция по подключению

Алгоритм коммутации:

1. Установить катушку на блок цилиндров и закрепить винтами.
2. Подключить штекер моторного жгута электропроводки.
3. Соединить выходы катушки со свечами высоковольтными проводами с соблюдением порядковых номеров цилиндров. Цифры нанесены на корпусе модуля. На двигателе цилиндры отсчитываются от шкива привода вспомогательных агрегатов.
4. Подключить батарею и провернуть коленчатый вал стартером для запуска двигателя.

Назначение и характеристики

Катушка 2111-3705010 предназначена для:

• формирования высоковольтных импульсов;
• распределения сигналов между свечами зажигания в соответствии с порядком работы цилиндров.

Основные технические параметры узла:

• рабочее напряжение – 12 В;
• ток в первичной цепи – 6,4 А;
• напряжение во вторичном контуре – 28 кВ;
• длительность искры – не менее 1,5 мс;
• энергия разряда – 50 МДж.

Прочитайте, может пригодится:  Плавают обороты холостого хода Ваз-2107 инжектор- меняем РХХ

Как понять, что модуль зажигания неисправен

Основные признаки поломки узла:

• включение в комбинации приборов контрольного индикатора Check Engine;
• нестабильная работа двигателя на режиме холостого хода;
• рывки при разгоне, связанные с нарушением воспламенения смеси в цилиндрах;
• увеличение расхода топлива;
• изменение цвета выхлопных газов.

Подобные признаки возникают при повреждении системы подачи топлива или выходе из строя датчиков, отвечающих за поддержание стехиометрического состава рабочей смеси. Необходимо проверить электронные системы диагностическим прибором. Полученные коды ошибок расшифровываются по таблицам, на основании информации осуществляется ремонт автомобиля.

При нарушении работоспособности модуля могут появиться ошибки:

• Р3000 или Р3001/3002/3003/3004 – указывают на общее отсутствие искры или по цилиндрам;
• Р0351 или Р0352 – сигнализируют об обрывах или коротких замыканиях внутри обмоток и катушек для 1-4 или 2-3 цилиндров двигателя.

Основные причины неисправностей

Модуль зажигания выходит из строя из-за:

• обрыва соединительных проводов;
• короткого замыкания между кабелями;
• окисления или разрушения соединительного штекера;
• замыкания блока на картер двигателя.

Способы проверки модуля

Если в системе зажигания пропала искра, то водитель может произвести первичную диагностику модуля своими руками:

Проверка модуля зажигания.

1. Установить машину на площадку или в гараж, заглушить двигатель.
2. Открыть капот автомобиля, а затем демонтировать корпус воздушного фильтра с патрубками.
3. Отстегнуть разъем электропроводки от модуля.
4. Включить зажигание, а затем подсоединить щупы мультиметра (переключенного в режим измерения напряжения в интервале от 0 до 20 В) к картеру двигателя (минус) и среднему контакту в штекере. На исправном узле параметр будет равен 12 В, при отсутствии напряжения или пониженном значении необходимо провести дальнейшую диагностику.
5. Отключить зажигание, а затем снять высоковольтные провода.
6. Включить в тестовом оборудовании режим замера сопротивления с максимальным значением 20 кОм.
7. Подсоединить щупы к крайним выводам в разъеме. Если прибор показывает бесконечное сопротивление, то в цепи имеется обрыв. В этом случае блок требуется поменять.
8. Проверить сопротивление между выводами на 1-4 и 2-3 цилиндры (на корпусе блока нанесены цифры, позволяющие определить назначение выходов). Модуль считается исправным при сопротивлении 5-6 кОм. При индикации бесконечного сопротивления блок подлежит замене.

Как провести ремонт

При обнаружении поломки требуется снять поврежденную катушку. Для выполнения работ потребуется набор гаечных ключей.

После установки нового модуля проверяется работа двигателя, дополнительные настройки зажигания не требуются.

Снятие модуля

Чтобы снять неисправный блок, потребуется:

1. Отключить аккумулятор от бортовой сети и снять корпус воздушного фильтра.
2. Отсоединить высоковольтные кабели и жгут электропроводки.
3. Отвернуть 3 гайки, которые удерживают узел на монтажной площадке.

Прочитайте, может пригодится:  На Ваз 7 модели не работает звуковой сигнал: схема, ремонт, как сделать пневматический гудок

Особенности замены

Установить катушку можно без применения специального инструмента. Система зажигания инжекторных двигателей не требует корректировки работы. Положение дроссельной заслонки настраивают в режиме холостого хода и максимального газа. При сбоях в работе необходимо проверить и выставить по меткам на шкиве привода внешних агрегатов датчик положения коленчатого вала.

Проведение ремонта

Ремонт модуля производится, если нет возможности купить новое изделие. Вскрывается нижняя часть корпуса, а затем восстанавливаются поврежденные дорожки. Отремонтировать катушки в кустарных условиях невозможно, детали не поставляются на рынок запасных частей. Для выполнения монтажных работ требуется паяльное оборудование и навыки работы с оснасткой. Восстанавливать катушки зажигания не рекомендуется.

Проверка модуля и регулировка зажигания ВАЗ 2107 (инжектор)

Модуль зажигания ВАЗ 2107 (инжектор) – узел, неисправности которого достаточно трудно диагностировать. На проблемы работы модуля обращают внимание лишь после появления серьезных сбоев в работе двигателя. Если двигатель не запускается, стоит попробовать настроить зажигание. При неровной работе мотора может требоваться серьезная проверка работоспособности модуля зажигания ВАЗ 2107.

Зажигание представляет собой электронную систему для преобразования низкого напряжения бортовой сети автомобиля в высокое и подачи последнего на электроды свечей зажигания.

Содержание

1. Проверка элементов системы зажигания
2. Признаки поломки
3. Подготовка к диагностике зажигания
4. Снятие модуля зажигания Ваз 2107
5. Проверка катушки зажигания
6. Регулировка зажигания

Проверка элементов системы зажигания

Пропуски в работе двигателя, особенно в сырую погоду, являются следствием пробоя изоляции высоковольтных проводов. В изоляции проводов не должно иметься трещин и повреждений. Проверить изоляцию на пробой можно при помощи провода, подключенного к «массе». Если провести им вдоль изоляции во время работы двигателя, в местах с поврежденной изоляцией будет наблюдаться искра. Еще один явный признак плохой изоляции – ощутимые удары током при прикосновении к высоковольтным проводам во время работы мотора.

Обрыв жилы высоковольтного провода легко определить омметром. Сопротивление должно быть в пределах 3-10 кОм. Разброс показателей между проводами должен быть не больше 1-2 кОм.

[tip]Свечи зажигания не должны иметь видимых повреждений. Необходимо проверить, что зазор между контактами равен 0,8 мм.

Проверить работу свечи можно визуально. Для этого надо выкрутить свечу, приложить ее к «массе» и подсоединить высоковольтный провод. Если начать крутить стартер, на свече должна наблюдаться хорошо заметная искра между электродами. Если ее нет или она пробивает в другом месте, свеча нуждается в замене.

[/tip]

Признаки поломки

При включении зажигания контрольная лампа неисправности ЭБУ двигателя загорается, а после того, как двигатель заведен, она должна погаснуть. Горящая контрольная лампа – первый признак проблем с системой зажигания. Другими предпосылками для диагностики модуля зажигания являются «плавающие» обороты двигателя и проблемы с заводкой. Причиной таких сбоев могут быть неисправные высоковольтные провода или свечи зажигания, поэтому необходимо убедиться в их работоспособности перед тем, как начать диагностику зажигания ВАЗ 2107 (инжектор). Нередко пропуски в работе цилиндров возникают из-за проблем с компрессией или повреждения прокладки впускного коллектора. Это надо учитывать при поиске причин сбое в работе двигателя.

Подготовка к диагностике зажигания

Для проверки состояния элементов системы зажигания и модуля в целом понадобится мультиметр – прибор, предназначенный для измерения электрических характеристик системы (сопротивление, напряжение, ток). С его помощью можно определить напряжение, подаваемого модулем на катушку зажигания, исправность катушки и причины потери тока в цепи. Для облегчения работы модуль зажигания можно демонтировать наружу.

Снятие модуля зажигания Ваз 2107

1. Снять корпус воздушного фильтра.
2. Отсоединить минусовую клемму с аккумулятора.
3. Вынуть высоковольтные провода из крышки модуля зажигания.
4. Открутить три гайки крепления модуля зажигания ВАЗ 2107 и отсоединить его от кронштейна.

[tip]Перед демонтажем модуля зажигания можно не утруждать себя запоминанием расположения высоковольтных проводов. На корпусе устройства нанесены цифры, обозначающие номера цилиндров, к которым должен быть подключен каждый из выводов модуля.[/tip]

Проверка катушки зажигания

Проверка катушки происходит по двум показателям: наличие замыкания и обрыва цепи. Перед диагностикой катушку зажигания необходимо отключить. После этого один щуп прибора подключается центральному контакту катушки, второй к корпусу (массе). Если дисплей отображает сопротивление равное бесконечности, замыкание отсутствует.

Первичная обмотка катушки на обрыв происходит иначе. Щупы прибора необходимо подключить к правому и левому контактам. Сопротивление между ними должно быть в пределах 3-3,5 Ом.

Если показатели сопротивления первичной обмотки не соответствуют норме или в катушке имеется замыкание на корпус, необходима ее замена.

Регулировка зажигания

Инжекторная модификация ВАЗ 2107 не требует регулировки угла опережения зажигания. Электронный блок управления при помощи датчика сам определяет оптимальный момент зажигания. Участие автовладельца в регулировке работы ограничивается выставлением ГРМ двигателя по меткам.

Для проверки показателей работы ЭБУ и работоспособности датчиков необходимо подключение компьютера со специализированным ПО. Таким способом можно установить причину большинства неисправностей электронной системы зажигания.

Также стоит самостоятельно проверить работу датчика положения дроссельной заслонки. При закрытом дросселе напряжение на датчике должно быть не выше 0,55 вольт, при полностью открытом – 4,5 вольт. Измерения необходимо производить вольтметром при включенном зажигании.

Процессор модуля управления приводом дроссельной заслонки

Определение кода P2107

Процессор модуля управления приводом дроссельной заслонки

Что означает код P2107

P2107 — это общий код неисправности OBD2, указывающий на неисправность в процессоре модуля управления дроссельной заслонкой; двигатель привода дроссельной заслонки не работает, и это определяется блоком управления двигателем (ECU). Как только неисправность обнаружена, ECU устанавливает индикатор Check Engine, который отображается на приборной панели. ЭБУ также установит отказоустойчивый режим для защиты автомобиля. Индикатор Check Engine и отказоустойчивый режим останутся до тех пор, пока код не будет исправлен или удален. Это можно увидеть с другими кодами корпуса дроссельной заслонки.

Что вызывает код P2107?

Наиболее вероятные причины кода P2107:

• Обрыв или короткое замыкание проводки жгута дроссельной заслонки
• Неисправен датчик положения дроссельной заслонки
• Плохое электрическое соединение
• Корпус дроссельной заслонки вышел из строя

Каковы симптомы кода P2107?

Симптомы могут сильно различаться в зависимости от кода P2107. В редких случаях индикатор Check Engine будет единственным симптомом. В других случаях автомобиль может работать плохо, глохнуть во время движения, иметь недостаточную мощность двигателя или вообще не иметь мощности, и автомобиль может вообще не заводиться.

Как механик диагностирует код P2107?

1. Подключает сканирующий прибор к порту разъема канала передачи данных (DLC) автомобиля
2. Записывает любые коды, хранящиеся в ЭБУ автомобиля, включая историю и ожидающие коды
3. Просматривает данные стоп-кадра для каждого кода и отмечает условия, найденные в
4. Очищает все коды для чистого листа
5. Выполняет тест-драйв автомобиля при обстоятельствах, аналогичных перечисленным в стоп-кадре данных (при условии, что управление автомобилем безопасно)
6. Выполняет визуальный осмотр по возвращении с тест-драйва (ищет поврежденную или изношенную проводку или явно поврежденные компоненты)
7. С помощью диагностического прибора проверяется положение дроссельной заслонки и проверяется, изменяется ли оно при нажатии педали газа.
8. Использует мультиметр для проверки правильности напряжения на приводе корпуса дроссельной заслонки
9. Снимает трубку впускного воздуха и проверяет пластину корпуса дроссельной заслонки, чтобы убедиться, что она свободно перемещается

Распространенные ошибки при диагностике кода P2107

Как правило, ошибки могут совершаться даже лучшими техниками, если они не соблюдают пошаговый процесс диагностики или полностью пропускают этапы. Ошибка, которая также часто совершается, заключается в замене корпуса дроссельной заслонки при выходе из строя датчика положения дроссельной заслонки. Несоблюдение этих шагов может привести к замене хороших компонентов и потере времени и денег.

Насколько серьезен код P2107?

Код P2107 может иметь некоторые признаки, препятствующие его вождению или запуску вообще. В некоторых случаях двигатель автомобиля может работать плохо, а индикатор Check Engine присутствует.

Какой ремонт может исправить код P2107?

• Ремонт или замена жгута проводов привода дроссельной заслонки
• Замена дроссельной заслонки
• Устранение плохого электрического соединения
• Замена датчика положения дроссельной заслонки

Для диагностики кода P2017 потребуется сканер расширенного уровня. Эти инструменты сканирования позволяют нам получить доступ к потоку данных ECU в реальном времени. Это сообщает техническим специалистам оперативные данные, такие как напряжение, данные датчика, сопротивление и различные показания. Кроме того, эту информацию можно отслеживать для поиска изменений с течением времени.
