Автоматическая коробка передач, АКПП, коробка автомат – устройство, работа, управление
Автоматическая коробка передач (сокращенное название АКПП, обиходное название – коробка-автомат) является самым распространенным устройством изменения крутящего момента, применяемым в автоматической трансмиссии автомобиля.
Традиционно автоматической называют гидромеханическую коробку передач.
Автоматическая коробка передач состоит из гидротрансформатора, механической коробки передач и системы управления. На коробках-автоматах, устанавливаемых на переднеприводные легковые автомобили, в конструкцию включены главная передача и дифференциал.
Гидротрансформатор предназначен для передачи и изменения крутящего момента от двигателя к механической коробке передач, а также уменьшения вибраций. Конструкция гидротрансформатора включает насосное, турбинное и реакторное колеса, блокировочную муфту, муфту свободного хода. Гидротрансформатор помещен в собственный корпус.
Насосное колесо соединено с коленчатым валом двигателя. Турбинное колесо связано с механической коробкой передач. Между насосным и турбинным колесами располагается неподвижное реакторное колесо. Все колеса гидротрансформатора оснащены лопастями определенной формы, между которыми предусмотрены каналы для прохода рабочей жидкости.
Блокировочная муфта служит для блокировки гидротрансформатора в определенных режимах работы автомобиля. Муфта свободного хода (другое название — обгонная муфта) обеспечивает вращение жестко закрепленного реакторного колеса в противоположную сторону.
Все конструктивные элементы гидротрансформатора расположены в корпусе, который заполнен специальной рабочей жидкостью ATF (Automatic Transmissions Fluid).
Работа гидротрансформатора осуществляется по замкнутому циклу. От насосного колеса поток жидкости передается на турбинное колесо, далее на реакторное колесо. За счет конструкции лопастей реактора скорость потока усиливается. Поток направляется на насосное колесо и заставляет его вращаться быстрее, тем самым увеличивается величина крутящего момента. Максимальную величину крутящего момента гидротрансформатор развивает на минимальной скорости.
С увеличением частоты вращения коленчатого вала двигателя, угловые скорости насосного и турбинного колес выравниваются, а поток жидкости меняет свое направление.
C дальнейшим ростом скорости происходит блокировка гидротрансформатора, при которой замыкается блокирующая муфта, и передача крутящего момента от двигателя к механической коробке передач происходит напрямую. Гидротрансформатор блокируется практически на всех передачах.
В современных автоматических коробках режим с проскальзывающей муфтой блокировки гидротрансформатора, который предшествует полной блокировке. Режим реализуется при определенных условиях (скорость, нагрузка) во время разгона автомобиля и позволяет снизить расход топлива, обеспечить комфорт при переключении передач.
Механическая коробка передач в составе АКПП служит для ступенчатого изменения крутящего момента, а также обеспечивает движение автомобиля задним ходом. На автоматических коробках, как правило, применяются планетарные редукторы, отличающиеся компактностью и возможностью соосной работы.
Планетарный редуктор в коробке передач состоит из нескольких последовательных планетарных передач, образующих планетарный ряд. Каждая планетарная передача включает солнечную шестерню, сателлиты, коронную шестерню и водило.
Изменение крутящего момента и передача вращения производится при условии блокировки одного или двух элементов планетарного ряда (солнечной шестерни, коронной шестерни, водила). Блокировка коронной шестерни планетарного ряда приводит к увеличению передаточного отношения. Неподвижная солнечная шестерня, наоборот, уменьшает передаточное отношение.
Блокировку осуществляют соответствующие фрикционные муфты и тормоза (обходное название — фрикционы). Муфта блокирует элементы планетарного ряда между собой. Тормоз удерживает конкретные элементы редуктора за счет соединения с корпусом коробки. В различных конструкциях АКПП используются многодисковые или ленточные тормоза.
Муфты и тормоза замыкаются с помощью гидроцилиндров, которые управляются из распределительного модуля. В конструкции коробки может применяться обгонная муфта, которая удерживает водило от вращения в противоположную сторону.
Таким образом, механизмами переключения передач в автоматической коробке являются фрикционные муфты и тормоза. Работа АКПП заключается в выполнении определенного алгоритма включения и выключения муфт и тормозов.
На современных автоматических коробках передач применяется электронная система управления, которая включает входные датчики, электронный блок управления, распределительный модуль и рычаг селектора.
В системе используются следующие датчики: частоты вращения на входе коробки передач, частоты вращения на выходе коробки передач, температуры рабочей жидкости, положения рычага селектора, положения педали акселератора.
Электронный блок управления коробкой передач обрабатывает сигналы датчиков и формирует управляющие сигналы на исполнительные устройства распределительного модуля. В своей работе электронный блок реализует т.н. программу «нечеткой логики» (fuzzy logic), предусматривающую гибкий алгоритм определения точек перехода на высшую или низшую передачу. Блок управления коробкой передач взаимодействуют с системой управления двигателем.
Распределительный модуль (другое наименование — гидравлический блок) управляет потоками рабочей жидкости и обеспечивает срабатывание фрикционных муфт и тормозов. Он состоит из электромагнитных клапанов и золотников-распределителей с механическим приводом, соединенных каналами и помещенных в алюминиевый корпус.
Электромагнитные клапаны (не очень корректное обиходное название — соленоиды) используются для управления переключением передач (двухпозиционные клапаны) и регулирования давления жидкости (клапаны с широтно-импульсной модуляцией).
Работой электромагнитных клапанов руководит электронный блок управления коробкой передач. Золотники-распределители обеспечивают выбор режимов работы и приводятся в действие от рычага селектора.
Циркуляцию рабочей жидкости в автоматической коробке передач осуществляет шестеренный насос с внутренним зацеплением шестерен или лопастной насос. Насос приводится в действие от ступицы гидротрансформатора. Насос составляет основу гидравлической системы коробки передач, в которую кроме него входит гидравлический блок, гидроцилиндры привода муфт и тормозов, трубопроводы.
Охлаждение рабочей жидкости в АКПП производит соответствующая система. Рабочая жидкость может охлаждаться в охладителе (теплообменнике), включенном в систему охлаждения двигателя. Ряд конструкций коробок имеет отдельный радиатор рабочей жидкости.

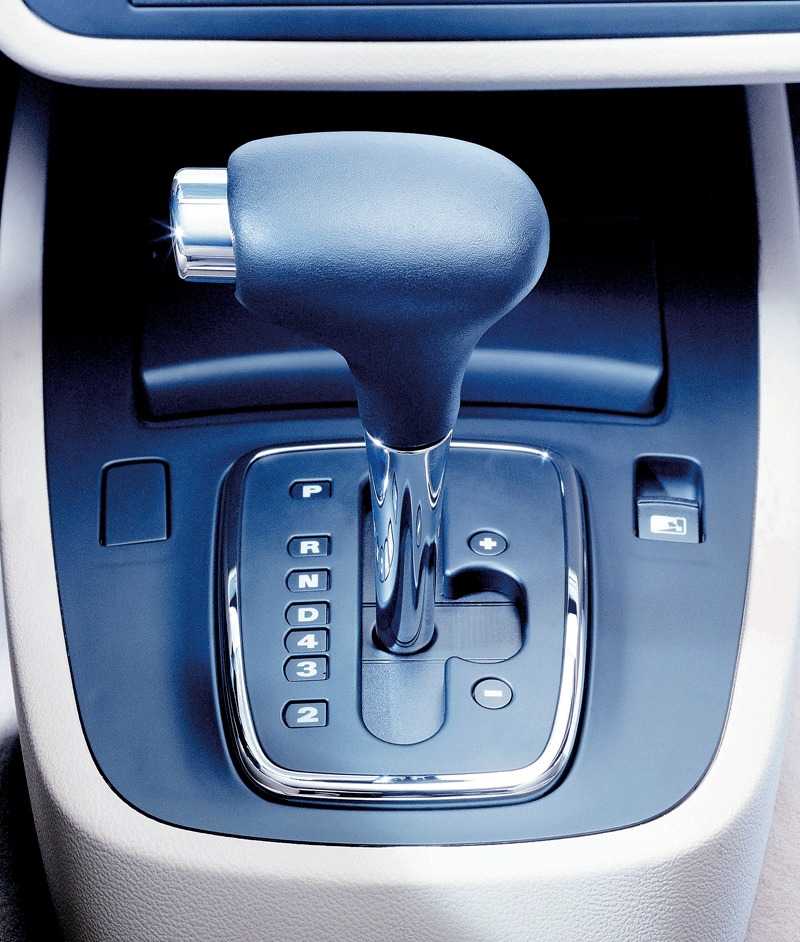

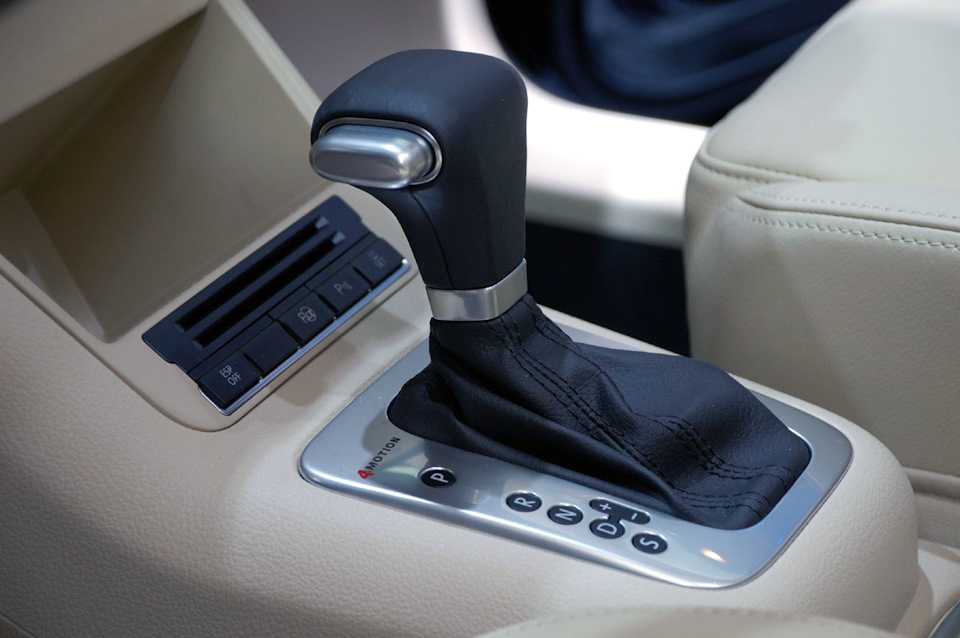

Непосредственное управление АКПП осуществляется рычагом селектора. Выбор нужного режима работы коробки производится перемещением рычага в определенное положение:
- Р – режим парковки;
- R – режим заднего хода;
- N – нейтральный режим;
- D – движение вперед в режиме автоматического переключения передач;
- S – спортивный режим.
На отдельных коробках реализуется т.н. режим «кик-даун» (kick-down), предполагающий резкое ускорение автомобиля путем переключения на пониженную передачу. Необходимость ускорения определяется с помощью датчика положения педали газа.
Некоторые модели автоматических коробок оборудуются функцией ручного переключения передач, т.н. функция Типтроник (Tiptronic).
Руководство покупателя классических автомобилей
| How-To — Transmission
Если вы помешаны на управлении, электронные коробки передач последних моделей — это как раз то, что вам нужно для модернизации вашего классического автомобиля, и если вы решите пойти по этому пути, вам обязательно нужно иметь модуль управления коробкой передач. В более старых трансмиссиях с механическим управлением — от непритязательного Powerglide до GM Th450/400, Ford C4/C6 и Torqueflite — использовалась комбинация вакуумных модуляторов и регуляторов для управления точками переключения.
Это грубые устройства, и часто точки переключения при широко открытой дроссельной заслонке (WOT) не точны. Чтобы достичь точной точки переключения WOT, водитель вынужден переключать трансмиссию вручную.
При использовании автоматической коробки передач с электронным управлением можно задавать точное число оборотов в момент переключения. Например, если желаемая точка переключения была 6255 об/мин на WOT для переключения 2-3, именно тогда можно начать переключение. Однако более старые трансмиссии с механическим управлением требуют частичной разборки трансмиссии для установки комплектов для улучшения переключения, чтобы изменить гидравлические контуры для увеличения давления в трубопроводе. В современных трансмиссиях линейное давление можно регулировать с помощью электронного контроллера, чтобы повысить жесткость переключения в соответствии с предпочтениями пользователя во всем диапазоне работы трансмиссии. Конечно, эти контроллеры не являются волшебной таблеткой для слабой трансмиссии, но при условии правильно функционирующей электронной автоматики любой из этих контроллеров послепродажного обслуживания может предложить возможности для улучшения автомобильного опыта.
Какие продукты доступны?
Чтобы ознакомиться с новейшими высокопроизводительными модулями управления коробкой передач, мы решили рассмотреть всех основных игроков на рынке. Некоторым требуется настройка ноутбука для опытных пользователей, но не всем. Дополнительную информацию см. в сопроводительном списке (ниже). Мы также разработали вторую диаграмму, чтобы выделить 10 категорий, которые могут помочь в процессе выбора. Например, категория светодиодной диагностики относится к внешним световым индикаторам на корпусе контроллера, которые могут быть очень полезны, если есть проблема с контроллером, а A/B Shift относится к контроллерам, которые предлагают возможность переключения (с помощью внешнего переключателя) между двумя предварительно загруженные параметры смены.
Это дает возможность быстро переключаться на более агрессивный параметр переключения передач, например, для драгстрипа или автокросса. Выход спидометра относится к выходному проводу, который может обеспечивать сигнал для электронного спидометра.
Учитывая, что все модули управления коробкой передач выполняют одни и те же основные задачи, процесс выбора становится больше с точки зрения характеристик или преимуществ определенных контроллеров, которые могут иметь значение. Простота, безусловно, является достоинством со своими преимуществами. Например, Simple Shift от PCS использует циферблаты вместо цифровых входов, что может понравиться пользователям, которым удобнее аналоговые входы. Другие могут быть более заинтригованы уменьшенным размером. Среди меньших по размеру ЭБУ находится модуль управления трансмиссией MSD Atomic, который выполняет все необходимые функции и использует портативное устройство, с которым легко ориентироваться.
MSD и Go Shift от FiTech также являются одними из самых дешевых контроллеров.
Новые продукты управления могут быть привлекательными по нескольким причинам. Эти конструкции часто предлагают улучшенные характеристики после обновления предыдущих недостатков, выявленных на основе опыта. Одной из таких систем является новая система TCU 2.0 от TCI. Контроллер оснащен не только удобным рядом диагностических светодиодных индикаторов, но и его новым программным обеспечением, которое отличается особой надежностью.
Собственный автономный транс-контроллер Edelbrock, в котором используется большая часть тех же схем и программного обеспечения, разработанных для его популярной системы ProFlo-4 EFI. Этот продукт также продолжит подход Edelbrock к использованию беспроводного планшета Android в качестве компонента ввода вместо ручного устройства, подключенного с помощью кабеля. У нас есть некоторый опыт работы с системой Edelbrock ProFlo-4 EFI, поэтому трансконтроллер обещает обеспечить такой же звук, как и система EFI.
Среди систем, считающихся наиболее надежными на основании как личного опыта, так и опыта нескольких мастерских, с которыми мы говорили, HGM Electronics Compu-Shift заслуживает серьезного рассмотрения. HGM недавно полностью переработала свой оригинальный контроллер CompuShift II, поместив электронику в более компактный корпус, который теперь называется HGM Sport. Что еще более важно, HGM также снизила стоимость системы, используя технологию Bluetooth для загрузки бесплатной программы на устройства iPhone или iPad, а также на телефоны и планшеты Android. С HGM Sport ваш телефон или планшет становится переносным экраном.
Новый контроллер CompuShift Sport от HGM подключается к вашему мобильному телефону или планшету iPhone или Android, что позволяет отслеживать и изменять любые настройки.
Это устраняет необходимость в отдельном мониторе. Это также снижает стоимость системы. У нас есть личный опыт работы с этой системой, и она исключительно надежна.С какими коробками передач работают эти продукты?
Многие из этих модулей управления трансмиссией будут работать на карбюраторном двигателе после подключения датчика положения дроссельной заслонки (TPS) к карбюратору. HGM продает отличный комплект для переоборудования под названием Acculink, который устанавливает типичный трехконтактный датчик GM на любой карбюратор Edelbrock, Holley или Q-jet. Holley также продает комплект для переоборудования, но он ограничен карбюраторами 4160/4150 с электрическим дросселем.
Конечно, также вероятно, что строитель может захотеть интегрировать электронный впрыск топлива (EFI) с трансмиссией с электронным управлением. FiTech, например, объединяет управление трансмиссией в некоторые системы EFI, такие как система FiTech Ultimate LS1/LS2/LS6 мощностью 500 л.
с. В других случаях вы можете рассмотреть возможность использования системы EFI для запуска двигателя с отдельной системой для трансмиссии. Рассмотрите возможность поиска систем, которые могут обмениваться данными между отдельными контроллерами через систему шины CAN. CAN означает сеть контроллеров и позволяет цифровым системам быстро передавать данные, включая TPS, MAP, скорость вращения и температуру. Например, TCI TCU 2.0 может передавать данные через шину CAN с системой FAST EFI.
Компания Holley сделала нечто подобное со своим пакетом Terminator-X Max EFI. Terminator-X Max — это доступный многоточечный контроллер EFI для двигателей LS, который также предлагает управление коробкой передач 4L60E/4L80E. Мы упоминали, что Edelbrock только что представила свой новый контроллер трансмиссии, и вполне вероятно, что в какой-то момент компания объединит свои EFI и контроллеры трансмиссии в один пакет.
Новейшая бюджетная система EFI от Holley, Terminator-X, также предлагает немного более дорогой вариант MAX, который также объединяет семейство управления трансмиссией 4L60E и 4L80E.
Говоря о параметрах системы, при исследовании контроллера передачи MicroSquirt мы заметили, что когда этот контроллер соединяется с MegaSquirt EFI, существует программное обеспечение, которое может выполнять функцию задержки переключения, при которой момент зажигания может быть задержан для снижения мощности во время выполнения переключения. Это дает множество преимуществ и аналогично функциям управления крутящим моментом GM.
Если вы хотите установить в свой автомобиль современную 8- или 10-ступенчатую автоматическую коробку передач, у вас меньше вариантов. Эти трансмиссии с переключением сцепления гораздо сложнее контролировать, что может объяснить, почему мы знаем только два контроллера вторичного рынка, предназначенных для этих более поздних коробок передач. Первый от US Shift называется Quick 6, который будет управлять коробкой передач Ford 6R80 2011 года и позже. Второй — это блок PCS, получивший название TCM2650, который будет управлять семейством трансмиссий GM 6L80E.
Эта трансмиссия уникальна для автоматики легковых автомобилей GM, поскольку только она размещает свой ECU внутри масляного поддона трансмиссии.
Для каких модулей управления коробкой передач требуется портативный компьютер?
Для многих первым пунктом в контрольном списке может быть вопрос о том, требуется ли для настройки модуля управления коробкой передач портативный компьютер. Как видите, эта таблица автономных контроллеров почти поровну разделена между системами, которым не требуется ноутбук, и теми, которые ему нужны. Есть несколько устройств, таких как US Shift Quick 2 и 4, а также другие, для которых не требуется ноутбук, но к которым можно получить доступ с помощью ноутбука.
- Шевроле Перформанс
- FiTech Go Shift
- микросквирт
- ПСК АТИ
- ТКМ 2800
Для каких модулей управления коробкой передач НЕ требуется портативный компьютер?
Есть несколько устройств, таких как US Shift Quick 2 и 4 и другие, для которых не требуется ноутбук, но к которым можно получить доступ с помощью ноутбука.
- Эдельброк ТС
- HGM CompuShift Sport
- США Shift Quick 2, Quick 4
- ТКИ ЭЗ ТКУ
- ШТ. SimpleShift
- Безболезненный Идеальный Торк
- МСД ТСМ
Что могут сделать TCM? Характеристики Таблица
Не все контроллеры, упомянутые в нашем обзоре, представлены в этой таблице. Например, и PCS, и TCI предлагают несколько систем, поэтому мы решили включить только одну из них. US Shift Quick 4, например, очень похож по внешнему виду и работе на систему Perfect-Torc от Painless Performance, поэтому мы не указали Quick4 в этой таблице. Есть также два других контроллера PCS, которые не указаны в этой таблице.
| Шевроле Перформанс | Эдельброк | Фитек | HGM Спорт | ||
| Отдельный дисплей | Да | № | № | Да | Да |
| Подрулевой переключатель | Да | Да | Да | Да | Да |
Светодиод Диаг. | № | № | № | № | № |
| Муфта TCC | Да | Да | Да | Да | Да |
| Смена А/Б | Да | Да | Да | Да | Да |
| Беспроводная совместимость | № | № | Да | № | Да |
| Регистратор данных | Да | Да | Да | № | |
| Выход спидометра | Да | Да | Да | Да | Да |
| Менее 900 долларов США | Да | № | Да | Да | Да |
| МСД | микросквирт | ШТ АТИ | Безболезненный | ТКИ 2. 0 | |
| Отдельный дисплей | Да | № | № | Да | Да |
| Подрулевой переключатель | Да | Да | Да | Да | Да |
| Диаг. | № | № | № | № | Да |
| Муфта TCC | Да | Да | Да | Да | Да |
| Смена А/Б | Да | № | Да | Да | Да |
| Беспроводная совместимость | № | № | № | № | Да |
| Регистратор данных | № | Да | Да | № | Да |
| Выход спидометра | Да | Да | Да | Да | Да |
| Менее 900 долларов США | Да | Да | Да | Да | № |
Где и как купить
Поскольку почти все эти контроллеры предлагают несколько номеров деталей для конкретных приложений, мы выбрали наиболее популярное приложение 4L60E.
Для других трансмиссий, таких как GM 4L80E или Ford 4R70W, например, могут потребоваться другие номера деталей.
| Описание | Номер детали | Источник |
| АТИ/ПК 4Л60Э/4Л65Э | 705509 | АТИ |
| 120001 | Гонки на высшем уровне | |
| Шевроле Производительность ТКС | 19332775 | Гонки на высшем уровне |
| Фитек | 20010 | Гонки на высшем уровне |
| HGM CompuShift Sport | онлайн | HGMelectronics.com |
| МСД Атомик | 2760 | Гонки на высшем уровне |
| Микрошприц | MS3Ph-TRANS-4L60PKG | DIYautotune.com |
| Безболезненный Perfect-Torq | 66501 | Гонки на высшем уровне |
TCI EZ-TCU 2. 0 с беспроводной связью | 302600 | Гонки на высшем уровне |
| ШТ TCM-2800 | А-ТСМ2800 | ШТ. |
| Адаптер карбюратора HGM Acculink TPS | АЛС-2 | HGMelectronics.com |
| Адаптер карбюратора Holley TPS | 534-202 | Гонки на высшем уровне |
