Особенности устройства

Датчик так называется из-за буквы (ƛ) греческого алфавита лямбда, обозначающей в автомобильной области коэффициент превышения уровня воздуха в топливовоздушной смеси. То есть это элемент, измеряющий кислородный объём в выхлопе. Он сравнивает его со стандартом, при несоответствии показаний подаёт сигнал. Называется также кислородным датчиком.

Место расположения соответствует количеству датчиков в машине. Если автомобиль выпустили до начала 21 века, обычно датчик один (под капотом, перед катализатором). В более современных авто от двух датчиков: первый — на привычном месте, другой — под днищем.

Принцип функционирования основан на прохождении выхлопов через датчик, внутрь которого идет чистый атмосферный воздух. Так как окислительная способность этих двух масс отличается, создаётся разность потенциалов, значения выводятся на электронный блок управления. Система в датчике начинает функционировать, когда прогрев достигает от трех до четырех сотен градусов (в титановых разновидностях нужна ещё более высокая t°), чтобы твердый электролит мог проводить электричество

Есть несколько видов датчиков, очень популярны циркониевые, которые бывают одно-, двух-, трёх- и четырехпроводные.

Обычно лямбда-зонд становится неисправен из-за проблем с топливом: плохое качество, попадание внутрь (как и масла) или проблемы с подачей.

Признаками того, что с датчиком неполадки, могут быть:

1. Падение или “плавание” оборотов на холостом ходу.
2. “Дерганье” авто, после запуска движка появляются необычные хлопки.
3. Снижение мощности двигателя, медленная реакция, когда нажимается газовая педаль.
4. Сильный перегрев мотора, увеличение бензинового расхода.
5. Изменение запаха в выхлопной трубе (более «ядерные”).

Конечно, лучше не допускать появление таких признаков, регулярно выполняя проверку датчика кислорода мультиметром на неисправность.

Срок использования лямбда-зонда 60-130 тыс. км, но его служба может закончиться раньше из-за неблагоприятных факторов.

Перед тестированием датчика измерительным прибором важно провести его осмотр. Не должно быть оплавленных мест, обрывов. Нужно обратить внимание на состояние нижней части, которая прячется в катализаторе (для этого датчик выкручивается). Если замечены отложения, датчик важно заменить из-за его плохой работоспособности.

Если внешне не выявлено никаких проблем, приступаем к тестированию тестером.

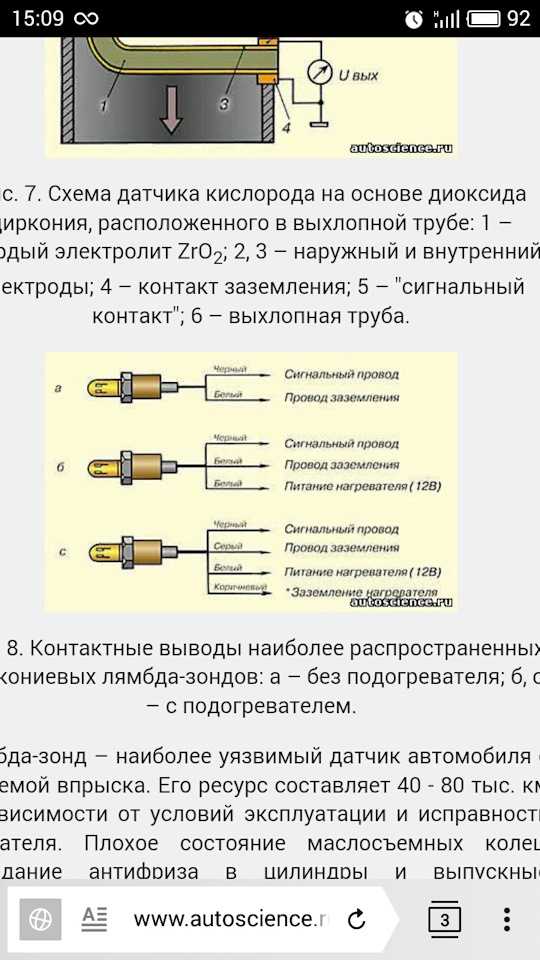

Перед измерениями советуем посмотреть на картинку, которая поможет при распределении щупов измерителя в зависимости от модели кислородного датчика:

Также полезно прочитать статью о правильном использовании мультиметра, а также руководство к своей модели кислородного датчика.

Благодаря изложенной ниже информации вы узнаете, как проверить мультиметром лямбда-зонд с 4 контактами и другими вариациями, потому что принцип тестирования схож.

Проверяем напряжение

Способ, как проверить напряжение в цепи подогрева своими руками:

1. Включить зажигание без снятия разъёма с лямбда-зонда.
2. Соединить щупы с цепью подогрева.
3. Посмотреть на значения мультиметра: в норме они такие же, как напряжение на АКБ — 12 В.

Два момента:

1. «+» направлен на датчик от АКБ с помощью предохранителя. Если его нет, нужно прозвонить эту цепь.
2. «—» идёт от управленческого блока. Если не обнаружили, тестируйте клеммы линии «лямбда-зонд — электронный управленческий блок».

Как померить опорное напряжение:

1. Включить зажигание.
2. Замерить напряжение между массой и сигнальным проводком.
3. Норма показаний — приблизительно 0,45-0,50 В.

Полезное видео, как прозвонить лямбда зонд мультиметром на исправность:

Важно проверить сигнал, то есть восприимчивость наконечника. Инструкция, как проверить датчик кислорода мультиметром:

1. Завести автомобиль и прогреть движок до семи-восьми десятков градусов°. Довести его до трех тысяч оборотов в минуту и удерживать так две-три минуты, чтобы датчик был прогретым.
2. Отрицательный провод мультиметра подключить на корпус движка (к массе авто). Положительный к сигнальному проводку (чаще это черный проводок).
3. Посмотреть на показания мультиметра. В норме они варьируются от 0,2 до 1 В, часто меняясь. Примерно за десять секунд датчик включается такое же количество раз. Если мультиметр показывает 0,5 В, а включения нет, датчик неисправен.
4. Нажать газовую педаль в пол и резко отпустить. У рабочего датчика значение в 1 В, после чего падает до 0. Если при манипуляциях с педалью значения не меняются и показывают, скажем, 0,4 В, лямбда-зонд неисправен.

Если же напряжения вообще нет, проведите диагностику проводки: прощупайте с помощью мультиметра все кабели, которые соединяют реле с выключателем зажигания.

Проверяем сопротивление

Как проверить сопротивление:

1. Выбрать на мультиметре режим измерения сопротивления и диапазон 200 Ом.

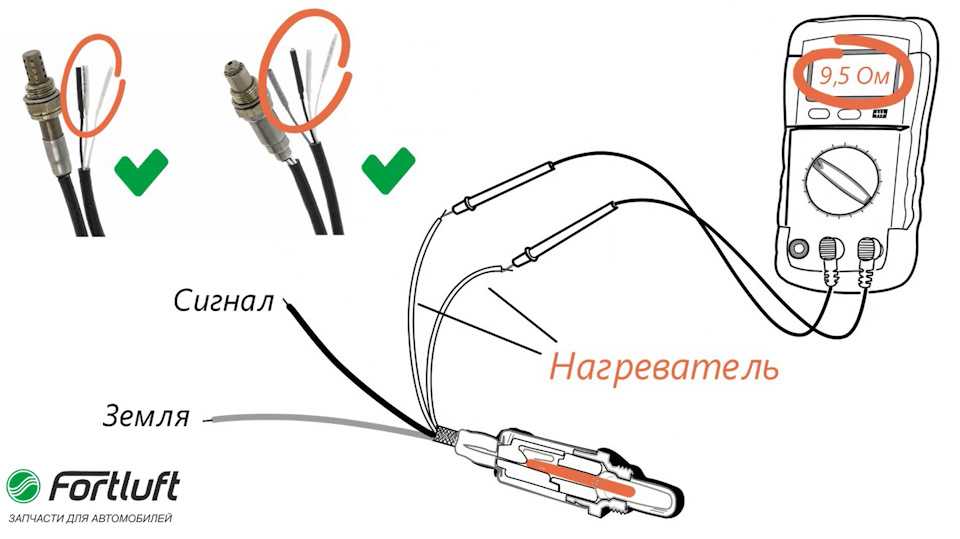

2. Вывести из колодки лямбда-зонда контакты нагревателя (например, в датчике с четырьмя контактами это 3 и 4 разъёмы).
3. Присоединить наконечники мультиметра к выходам и посмотреть на показания.

В норме значение в диапазоне 2-10 Ом в зависимости от модели кислородника. Часто показание выше 5 Ом указывает на отличную функциональность лямбда-зонда. Если на дисплее нет никаких показаний, произошел разрыв цепи, то есть в нагревателе порвался провод.

Вы узнали, как проверить лямбда-зонд мультиметром правильно и безопасно. Делитесь своим опытом в комментариях.

Желаем безопасных и точных измерений!

Вопрос — ответ

Вопрос: Как проверить напряжение датчика кислорода мультиметром?

Имя: Матвей

Вопрос: Как проверить цифровым мультиметром лямбда зонд 4 контакта?

Имя: Дмитрий

Ответ: Кислородный датчик можно проверить на напряжение и сопротивление. Во втором случае нужно выбрать на мультиметре режим измерения сопротивления и диапазон 200 Ом. Вывести из колодки лямбда-зонда контакты нагревателя (например, в датчике с четырьмя контактами это 3 и 4 разъёмы). Присоединить наконечники мультиметра к выходам и посмотреть на показания.

Вопрос: Как проверить опорное напряжение лямбды мультиметром?

Имя:

Ответ: Включить зажигание. Замерить напряжение между массой и сигнальным проводком. Норма показаний — приблизительно 0,45-0,50 В.

Вопрос: Как правильно прозвонить лямбда-зонд мультиметром?

Имя: Александр

Ответ: Советуется проверять восприимчивость наконечника датчика. Для этого завести автомобиль и прогреть движок. Довести его до трех тысяч оборотов в минуту и удерживать так две-три минуты. Отрицательный провод мультиметра подключить на корпус движка (к массе авто). Положительный к сигнальному проводку (чаще это черный проводок).

Как проверить лямбда зонд? — 2 ответа

Перво-наперво при выходе из строя и неисправности лямбды в поведении авто появляются несколько ощутимых последствий:

• Увеличенный расход топлива
• Нестабильная работа двигателя авто (рывки)
• Нарушается работа катализатора (повышается токсичность)

Затем, чтобы проверить лямбда-зонд, для начала можно выкрутить и провести визуальную проверку (так же как и визуальная проверка свечей может о многом рассказать).

Визуальная проверка лямбда-зонда

На автомобилях устанавливается несколько видов лямбд, датчики могут быть с одним, 2-мя, 3-мя, 4-мя даже пятью проводами, но стоит запомнить что в любом из вариантов один из них является сигнальным (зачастую чёрный), а остальные предназначены для подогревателя (как правило они белого цвета).

Чем и как можно проверить лямбду

Для проверки потребуется цифровой вольтметр (лучше аналоговый вольтметром, поскольку у него время «дискретизации» значительно меньше чем у цифрового) и осциллограф если есть возможность, измерения будут более точнее. Перед проверкой следует прогреть авто поскольку лямбда правильно работать при температуре более 300C°.

Сначала ищем провод обогрева:

Заводим двигатель, разъем лямбды не разъединяем. Минусовой щуп вольтметра (обычная цешка) соединяем с кузовом автомобиля. Плюсовым щупом цешки “тыкаем” на каждый контакт провода и наблюдаем за показанием вольтметра. При обнаружении плюсового провода обогревателя, вольтметр должен показывать постоянные 12 В. Далее минусовым щупом вольтметра пытаемся найти минусовой провод подогревателя. Включаемся в оставшиеся контакты разъема датчика. При обнаружении минусового контакта, опять же вольтметр покажет 12 В. Оставшиеся провод, провода сигнальные.

Проверка лямбда-зонда тестером

Берём электронный милливольтметр постоянного напряжения и подсоединяем его параллельно ЛЗ («+» «-» к ЛЗ, — к массе), причём лямбда зонд должен быть подключен к контроллеру.

Когда двигатель прогреется (5-10 мин) затем нужно смотреть на стрелку вольтметра. Она должна периодически ходить между 0,2 и 0,8 В (т.е. 200 и 800 мВ, причём, если за 10 секунд произойдёт менее 8-и циклов — ЛЗ пора менять. Также к замене если напряжение «стоит» на 0,45 В.

Когда же напряжение всё время 0,2 или 0,9 В — то что-то со впрыском — смесь слишком бедная или слишком богатая. Поскольку напряжение датчика кислорода все время должно изменятся и скакать от ≈0,2 до 0,9V.

Имеется еще один быстрый способ проверки лямбда зонда. Следует сделать так:

Аккуратно прокалывается плюсовым контактом тестера (чёрный провод лямбды), другой контакт — на массу. На работающем моторе показания должны колебаться от 0,1 до 0,9V. Постоянные показания (к примеру, всё время 0,2) или показания, выходящие за эти рамки, или колебания с меньшей амплитудой говорят о неисправности зонда.

Исключения:

• всё время 0,1 — мало кислорода
• всё время 0,9 — много кислорода
• Зонд исправен, проблема в чём-то другом.

Если есть время и желание позаморачиватся можно провести несколько тестов на богатую и бедную смесь и дополнительно проверить датчик лямбда зонд.

1. Отключите кислородный датчик от колодки и подключите его цифровому вольтметру. Заведите автомобиль, и, нажав педаль газа, увеличьте обороты двигателя до отметки 2500 оборотов в минуту. Используя устройство для обогащения топливной смеси, устройте снижение оборотов до 200 в минуту.
2. При условии, что ваш автомобиль оборудован топливной системой с электронным управлением, выньте вакуумную трубку из регулятора давления топлива. Посмотрите на показания вольтметра. Если стрелка прибора приблизится к отметке 0.9 В, значит, лямбда зонд находится в рабочем состоянии. О неисправности датчика свидетельствует отсутствие реакции вольтметра, и показания его в пределах меньших отметки 0.8 В.
3. Сделайте тест на бедную смесь. Для этого возьмите вакуумную трубку и спровоцируйте подсос воздуха. Если кислородный датчик исправен, показания цифрового вольтметра будут на уровне 0.2 В и ниже.
4. Проверьте работу лямбда зонда в динамике. Для этого подключите датчик к разъему системы подачи топлива, и установите параллельно ему вольтметр. Увеличьте обороты двигателя до 1500 оборотов в минуту. Показатели вольтметр при исправном датчике должны быть на уровне 0,5 В. Другое значение свидетельствует о выходе из строя лямбда зонда.

Проверка напряжения в цепи подогрева

Для проверки наличия напряжения в цепи нужен вольтметр. Включаем зажигание и подсоединяем его щупами к проводам нагревателя (отсоединять разъем не можно, лучше проткнуть острыми иголками). Их напряжение должны быть равно тому, что выдает аккум на не запущенном двигателе (около 12В).

Если нет плюса нужно пройти цепь АКБ-предохранитель-датчик, поскольку он всегда идет напрямую, а вот минус поступает с ЭБУ, так что если нет минуса смотрим цепь до блока.

Проверка нагревателя лямбда зонда

Кроме как померить напряжения мультиметром, можно замерить еще и сопротивления для проверки исправности нагревателя (двух белых проводов), но нужно будет тестер переключить на Омы. В документации к определенному датчику обязательно указывается номинальное сопротивление (обычно оно около 2-10 Ом), ваша задача только проверить его и сделать вывод. На видео показан данный способ:

Проверка опорного напряжения датчика кислорода

Тестер переключаем на режим вольтметра, затем включив зажигание измеряем напряжение между сигнальным и проводом массы. В большинстве случаев опорное напряжение лямбда-зонда должно быть 0,45В.

И так подведу итог чем можно проверить лямбда зонд: внешним осмотром, мультиметром, прогревом, осциллографом, бортовой системой.

Если отключить лямбда зонд и выполнять проверку без машины, можно измерить только опорное сопротивление. При подключенном элементе, можно измерить сопротивление и напряжение на прогретом двигателе.

Как проверить лямбда зонд мультиметром

Принцип проверки лямбда зонда на всех автомобилях похож. Отличия бывают только в напряжении. Детальнее разобраться поможет проверка на разных машинах.

К примеру, для проверки на Шкоде Октавия, выставляем на мультиметре сопротивление 200 Ом. Когда двигатель холодный оптимальное значение будет равно 9 Ом. Если прогреть двигатель, значение уменьшится за счет токопроводящего напыления.

После этого замеряем чувствительность датчика. Выставляем мультиметр в режим постоянного тока. Подсоединив красный щуп к лямбда зонду а черный к массе, нужно включить зажигание. Показатели будут находиться на уровне 0,45-0,47 V. После прогрева машины показатели будут прыгать от 0,1 до 0,9 V.

Проверка лямбда зонда на Тойоте Камри выполняется также. При включенном зажигании будет показывать до 0,5 V, а при постоянной работе мотора на уровне 2000 оборотов — 0,1 — 0,9 V.

Приблизительно такие же показатели будут на Форд Фокус. Только если нажать педаль газа, а потом ее резко отпустить, мультиметр покажет 1 V. На Камри и Октавии значение может быть чуть ниже — 0,8 V. Это означает, что лямбда зонд работает нормально.

Проверка и устранение неисправностей лямбда-зонда

Лямбда-зонд определяет остаточное содержание кислорода в выхлопных газах и подает на блок управления двигателем электрический сигнал для регулирования соотношения воздух-топливо. Прокрутите эту страницу и узнайте о вариантах, принципах их работы, методах проверки и важной информации о правильной замене лямбда-зондов.

ЧТО ТАКОЕ ФУНКЦИЯ ЛЯМБДА-ДАТЧИКА?: ПРИНЦИП РАБОТЫ

Оптимальное сгорание необходимо для обеспечения идеальной скорости преобразования каталитического нейтрализатора. В случае бензинового двигателя это достигается при соотношении воздух-топливо 14,7 кг воздуха на 1 кг топлива (стехиометрическая смесь). Эта оптимальная смесь обозначается греческой буквой λ (лямбда). Лямбда используется для выражения соотношения воздуха между теоретической потребностью в воздухе и фактическим подаваемым потоком воздуха:

λ = расход подаваемого воздуха : теоретический расход воздуха = 14,7 кг : 14,7 кг = 1

обогрев лямбда-зонда

достичь своей рабочей температуры как можно быстрее. В настоящее время лямбда-зонды оснащены подогревом датчика. Это означает, что датчики также могут быть установлены вдали от двигателя.

Преимущество:
Больше не подвергаются высокой тепловой нагрузке. Нагрев датчика позволяет им достигать своей рабочей температуры за короткий период, сводя к минимуму время, в течение которого лямбда-регулирование неактивно. Чрезмерное охлаждение предотвращается в режиме холостого хода, когда температура выхлопных газов не такая высокая. Лямбда-зонды с подогревом имеют меньшее время отклика, что положительно сказывается на скорости регулирования.

Использование нескольких лямбда-зондов

С появлением EOBD необходимо также контролировать работу каталитического нейтрализатора. Для этого за каталитическим нейтрализатором установлен дополнительный лямбда-зонд. Это используется для определения способности каталитического нейтрализатора накапливать кислород.

Зонд после каталитического нейтрализатора выполняет те же функции, что и датчик перед каталитическим нейтрализатором. Амплитуды лямбда-зондов сравниваются в блоке управления. Амплитуды напряжения нижнего датчика очень малы из-за способности каталитического нейтрализатора накапливать кислород. Чем ниже накопительная емкость каталитического нейтрализатора, тем выше амплитуды напряжения выходного датчика из-за повышенного содержания кислорода.

Высоты амплитуд на выходном датчике зависят от фактической накопительной емкости каталитического нейтрализатора, которая варьируется в зависимости от нагрузки и скорости. Таким образом, при сравнении амплитуд зонда учитываются условия нагрузки и скорость. Если амплитуды напряжения обоих датчиков остаются примерно одинаковыми, достигнута накопительная емкость каталитического нейтрализатора, т.е. через старение.

НЕИСПРАВНОСТЬ ЛЯМБДА-ДАТЧИКА КИСЛОРОДА: ПРИЗНАКИ

Неислый датчик Lambda может вызвать следующие симптомы:

• Высокий потребление топлива
• Плохое характеристики двигателя
• Выбросы выхлопных выбросов
• Индикатор индикатора
• Код ошибки. КИСЛОРОДНЫЙ ДАТЧИК: ПРИЧИНА НЕИСПРАВНОСТИ

  Возможны несколько причин неисправности:

  • Внутренние и внешние короткие замыкания
  • Отсутствие заземления / питания
  • Перегрев
  • Отложения/загрязнение
  • Механические повреждения
  • Использование этилированного топлива/присадок

  Существует ряд типичных неисправностей лямбда-зонда, которые происходят часто. В следующем списке приведены причины диагностированных неисправностей:

  Необогреваемые датчики

  0097

  Диагностированные неисправности	Причина
  Несгоревшее масло попало в выхлопную систему, напр. из-за неисправных поршневых колец или маслосъемных колпачков
  Неправильный впуск воздуха, отсутствие эталонного воздуха	Неправильно установлен зонд, отверстие для эталонного воздуха заблокировано зазор клапана
  Плохой контакт на штекерных контактах	Окисление
  Прерывавшие кабельные соединения	Плотно маршрутизированные кабели, точки истирания, укусы грызунов
  Отсутствие подключения на земле	Окивание, коррозия при выхлопной системе
  Механическая механическая механическая. Химическое старение	Очень часто короткие маршруты
  Отложения свинца	Использование этилированного топлива



  ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ ЛЯМБДА-ДАТЧИКА КИСЛОРОДА: ОСНОВНЫЕ ПРИНЦИПЫ

  Автомобили, оборудованные системой самодиагностики, могут обнаруживать неисправности, возникающие в цепи управления, и сохранять их в памяти неисправностей. Обычно это отображается через контрольную лампу двигателя. После этого память неисправностей может быть считана диагностическим прибором для диагностики неисправностей. Однако более старые системы не могут определить, связана ли эта неисправность с неисправным компонентом или, например, с неисправностью. неисправность кабеля. В этом случае механик должен провести дополнительные испытания.



  В рамках EOBD контроль лямбда-зонда расширен за счет включения следующих пунктов:

  • Обрыв цепи,
  • Готовность к работе,
  • Короткое замыкание на массу блока управления,
  • Короткое замыкание на плюс
  • Обрыв кабеля и старение лямбда-зонда.


  Для диагностики сигналов лямбда-зонда блок управления использует форму частоты сигнала.



  Для этого блок управления рассчитывает следующие данные:

  • Максимальное и минимальное обнаруженное значение напряжения датчика,
  • Время между положительным и отрицательным фронтами,
  • Регулятор лямбда-контроля, регулирующий переменную в зависимости от обогащения и обеднения,
  • Управление порог лямбда-регулирования,
  • Напряжение датчика и продолжительность периода.

  ПРОВЕРКА Лямбда-зонда с помощью осциллографа, мультиметра, тестера лямбда-зонда, анализатора выбросов: поиск и устранение неисправностей

  Как правило, перед каждой проверкой необходимо проводить визуальный осмотр, чтобы убедиться в отсутствии повреждений кабеля или разъема. Выхлопная система не должна иметь утечек.



  Для подключения измерительного прибора рекомендуется использовать переходной кабель. Также необходимо следить за тем, чтобы лямбда-регулирование не было активным в некоторых рабочих состояниях, напр. при холодном пуске до достижения рабочей температуры и при полной нагрузке.

  Проверка лямбда-зонда с помощью прибора для проверки выхлопных газов

  Прибор для проверки выхлопных газов

  Одним из самых быстрых и простых способов проверки является измерение с помощью анализатора выбросов четырех газов.



  Испытание проводится так же, как предписанное испытание на выбросы выхлопных газов. Когда двигатель прогрет до рабочей температуры, ложный воздух подключается как переменная возмущения путем снятия шланга. Из-за изменения состава отработавших газов также изменяется значение лямбда, которое рассчитывается и отображается прибором для проверки отработавших газов. Система смесеобразования должна определить это по определенному значению и скорректировать в течение определенного времени (60 секунд, как в тесте на выбросы выхлопных газов). Если возмущающая переменная удаляется, значение лямбда должно быть уменьшено до исходного значения.



  В качестве основного принципа следует соблюдать спецификации для подключения переменных помех и значения лямбда производителя.



  Однако этот тест может только определить, работает ли лямбда-регулирование. Электрический тест невозможен. При этой процедуре существует риск того, что современные системы управления двигателем регулируют смесь за счет точного определения нагрузки, так что λ = 1, несмотря на то, что лямбда-контроль не работает.

  Проверка лямбда-зонда с помощью мультиметра

  Мультиметр

  Для проверки следует использовать только высокоомные мультиметры с цифровым или аналоговым дисплеем.



  Мультиметры с малым внутренним сопротивлением (в основном аналоговые приборы) перегружают сигнал лямбда-зонда и могут привести к его выходу из строя. Из-за быстро меняющегося напряжения сигнал лучше всего изображается аналоговым устройством.



  Мультиметр подключается параллельно сигнальной линии (черный кабель, см. принципиальную схему) лямбда-зонда. Диапазон измерения мультиметра устанавливается на 1 В или 2 В. После запуска двигателя на дисплее появляется значение от 0,4 до 0,6 В (опорное напряжение). При достижении рабочей температуры двигателя или лямбда-зонда фиксированное напряжение начинает чередоваться между 0,1 В и 0,9 В.V.



  Для получения безупречных результатов измерения скорость вращения двигателя должна составлять ок. 2500 об/мин. Это обеспечивает достижение рабочей температуры зонда даже в системах с необогреваемым лямбда-зондом. Если в режиме холостого хода температура отработавших газов недостаточна, существует опасность того, что необогреваемый датчик остынет и сигнал перестанет формироваться.

  Проверка лямбда-зонда осциллографом

  Схема сигнала лямбда-зонда

  Сигнал лямбда-зонда лучше всего отображается с помощью осциллографа. Что касается измерения мультиметром, то основным условием является то, что двигатель или лямбда-зонд должны быть прогреты до рабочей температуры.



  Осциллограф подключен к сигнальной линии. Устанавливаемый диапазон измерений зависит от используемого осциллографа. Если устройство имеет автоматическое обнаружение сигнала, его следует использовать. Для ручной настройки установите диапазон напряжения 1–5 В и время 1–2 секунды.



  Частота вращения двигателя снова должна быть прибл. 2500 об/мин.



  Переменное напряжение отображается на дисплее в виде синусоидальной формы. По этому сигналу можно оценить следующие параметры:

  • Высота амплитуды (максимальное и минимальное напряжение 0,1–0,9 В),
  • Время отклика и продолжительность периода (частота примерно 0,5–4 Гц).

  Проверка лямбда-зонда с помощью тестера лямбда-зондов

  Тестер лямбда-зондов

  Различные производители предлагают для тестирования специальные тестеры лямбда-зондов. В этом устройстве функция лямбда-зонда отображается с помощью светодиодов.



  Подобно мультиметру и осциллографу, он подключается к сигнальной линии пробника. Как только зонд достигает рабочей температуры и начинает работать, светодиоды начинают загораться попеременно – в зависимости от соотношения воздух-топливо и кривой напряжения (0,1–0,9 В) зонда.



  Здесь все спецификации по настройкам измерительного прибора для измерения напряжения относятся к датчикам из диоксида циркония (датчикам скачка напряжения). Для диоксида титана диапазон измерения напряжения меняется на 0–10 В, при этом измеряемые напряжения чередуются в пределах 0,1–5 В.

  Проверка состояния защитной трубки

  В качестве основного принципа необходимо соблюдать указания производителя. Наряду с электронной проверкой состояние защитной трубки элемента зонда может свидетельствовать о функциональной способности:

  ПРОВЕРКА ПОДОГРЕВА ЛЯМБДА-ДАТЧИКА КИСЛОРОДА: ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

  Можно проверить внутреннее сопротивление и напряжение питания нагревательного элемента.



  Для этого отсоедините разъем от лямбда-зонда. Со стороны лямбда-зонда с помощью омметра измерьте сопротивление на обоих кабелях нагревательного элемента. Оно должно быть между 2 и 14 Ом. Со стороны автомобиля используйте вольтметр для измерения напряжения питания. Должно быть напряжение > 10,5 В (бортовое напряжение).

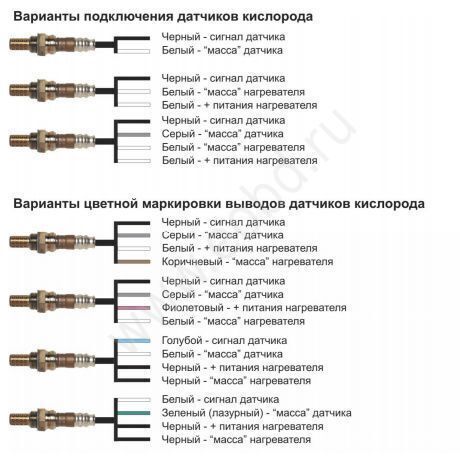

  Different connection options and cable colors

  Unheated probes

  Number of cables	Cable colour	Connection
  1	Black	Signal (ground via housing)
  2	Черный	Сигнал Заземление



  Зонды с подогревом

  Количество кабелей	Цвет кабеля	Соединение
  3	черный 2 x White	. 2 x белый Серый	Сигнал, нагревательный элемент, заземление



  Зонды из диоксида титана

  Количество кабелей	Цвет кабеля	Подключение
  4	Красный Белый Черный Желтый	Элемент отопления (+) Элемент нагревания (-)	Элемент отопления (+) Элемент нагревания (-)	Элемент отопления (+) Элемент нагревания (-)	. )
  4	Черный 2 x белый Серый	Нагревательный элемент (+) Нагревательный элемент (-) Сигнал (-) Сигнал (+)
  9 (Необходимо соблюдать спецификации производителя) ЗАМЕНА ЛЯМБДА-ДАТЧИКА КИСЛОРОДА: ВИДЕО Насколько полезна эта статья для вас? Совершенно бесполезно Очень полезно Расскажите, пожалуйста, что вам не понравилось. Ваш отзыв** Капча* Спасибо! Но прежде чем ты уйдешь! Подпишитесь на нашу бесплатную рассылку новостей HELLA TECH WORLD, чтобы получать последние технические видеоролики, советы по ремонту автомобилей, информацию о курсах обучения, сведения о маркетинговых кампаниях и советы по диагностике. Благодарим вас за интерес к новостному бюллетеню HELLA TECH WORLD — для автомастерских! На указанный вами адрес электронной почты будет отправлено уведомление. Обратите внимание: Ваша подписка будет завершена только после того, как вы подтвердите получение этого электронного письма. Это делается для того, чтобы никто не мог подписаться на вас по ошибке. Ваша личная информация хранится и обрабатывается исключительно с целью отправки информационного бюллетеня. Ни при каких обстоятельствах ваши данные не будут переданы третьим лицам. Дополнительная информация о конфиденциальности. Благодарим вас за интерес к новостному бюллетеню HELLA TECH WORLD — для автомастерских! На указанный вами адрес электронной почты будет отправлено уведомление. Обратите внимание: Ваша подписка будет завершена только после того, как вы подтвердите получение этого электронного письма. Это делается для того, чтобы никто не мог подписаться на вас по ошибке. Ваша личная информация хранится и обрабатывается исключительно с целью отправки информационного бюллетеня. Ни при каких обстоятельствах ваши данные не будут переданы третьим лицам. Дополнительная информация о конфиденциальности. Вы уже подписаны Ваш адрес электронной почты ожидает подтверждения Неверный новый адрес электронной почты. Новый адрес электронной почты недействителен. Подписчик не обновлен Неверный адрес электронной почты. Адрес электронной почты отсутствует или имеет неправильный формат. Проблема со статусом электронной почты Процесс регистрации не запущен. Ошибка: Что такое лямбда-зонды и как их проверить Помогите двигателю нормально дышать, проверив лямбда-зонд. 1 Так как же работает лямбда-зонд? 1.1 Как проверить лямбда-зонд? 1.2 Что должен показывать лямбда-зонд? 2 Почему лямбда-зонды выходят из строя? 2.1 Признаки неисправности лямбда-зонда 2.2 Как долго служат лямбда-зонды? 3 Какой лямбда-зонд мне нужен? 3.1 Сколько стоит замена лямбда-зонда? Где-то в тайниках вашей памяти слово лямбда может насторожить. Символ, используемый для обозначения лямбда, λ, может еще больше освежить вашу память. Лямбда — это термин, используемый для обозначения длины любой длины волны в математике и физике, и уже давно является частью школьной программы Великобритании. Но какое это имеет отношение к вашей машине? Лямбда-зонд получил свое название отчасти из-за того, как он работает, измеряя формы выходных сигналов в различных режимах двигателя, чтобы увидеть, сколько кислорода выходит из ваших выхлопных газов. По сути, этот датчик измеряет соотношение между бензином и воздухом, количество кислорода в выхлопных газах. Это делается для того, чтобы убедиться, что количество бензина точно отрегулировано и что каталитический нейтрализатор может его очистить. Наличие полнофункционального лямбда-зонда дает много преимуществ, и если он выйдет из строя, это может вызвать много проблем. Итак, чтобы убедиться, что вы находитесь на правильной волне, вот наше подробное руководство о том, что такое лямбда-зонд, как он работает и как определить, не работает ли он неправильно. Лямбда-зонд — это небольшой зонд, впервые разработанный Volvo в 1970-х годах. Расположение лямбда-зонда одинаково на всех автомобилях, и его можно найти на выхлопной трубе автомобиля, между выпускным коллектором и каталитическим нейтрализатором. В принципе, лямбда-зонд аналогичен кислородному датчику. В более новых автомобилях может быть даже два лямбда-зонда или датчика кислорода, а второй будет расположен сразу за каталитическим нейтрализатором. В дизельных автомобилях есть лямбда-зонды, как и в бензиновых автомобилях. Лямбда-зонд работает с каталитическим нейтрализатором и «сообщает» о выхлопных газах, которые проходят через каталитический нейтрализатор. Датчики измеряют соотношение бензина и воздуха, чтобы гарантировать, что количество впрыскиваемого бензина точно соответствует потребности и что его можно очистить каталитическим нейтрализатором. Это соотношение топлива и воздуха является стехиометрическим соотношением или лямбда-коэффициентом (отсюда и название датчика). Так как же работает лямбда-зонд? Лямбда-зонд измеряет количество кислорода и регулирует количество топлива, подаваемого в цилиндры двигателя, оптимизируя воздушно-топливную смесь. Эта оптимизированная топливно-воздушная смесь означает, что двигатель может работать с максимальной производительностью. Поскольку лямбда-зонд расположен перед каталитическим нейтрализатором, он может измерять количество воздуха и топлива в несгоревших углеводородах после сгорания. Таким образом, он сможет определить, слишком ли много воздуха, а это означает, что нужно впрыскивать больше топлива, или слишком много атомов углерода или вредных выбросов, а это означает, что для реакции с топливом требуется больше воздуха. Это также обеспечит правильную работу каталитического нейтрализатора, который удаляет вредные, токсичные побочные продукты процесса сгорания, когда они выбрасываются из автомобиля. Это делает лямбда-зонд жизненно важным для соблюдения правил ЕС в отношении загрязнения окружающей среды и выбросов CO2, что в последние годы привлекло огромное внимание средств массовой информации. Собранные данные отправляются в электронный блок управления (ЭБУ), который контролирует количество выбрасываемого газа, тем самым снижая выбросы загрязняющих веществ. В процессе горения всегда должно быть правильное количество реакции топлива с соответствующим количеством воздуха. Если воздуха в смеси не так много, как должно быть, двигатель работает на обогащенной смеси и имеется избыток несгоревшего топлива. Несгоревшее топливо создает загрязнение окружающей среды, чего мы пытаемся избежать. С другой стороны, когда в топливной смеси слишком много воздуха, она обедняется. Бедная топливная смесь имеет тенденцию производить больше загрязняющих веществ оксидов азота, а также токсичных веществ, которых нам следует избегать. Это также может привести к снижению производительности двигателя и возможному его повреждению. Точно так же лямбда-зонд влияет на расход топлива и производительность. Если в двигатель впрыскивается слишком много топлива, это, очевидно, будет означать, что вы будете заправляться чаще. Таким образом, очень важно иметь правильные показания лямбда-зонда. Как проверить лямбда-зонд? Проверить работоспособность лямбда-зонда проще простого. Вы можете проверить свой лямбда-зонд с помощью тестера выхлопных газов или анализатора выбросов четырех газов. Это выполняется точно так же, как и ваш тест на выбросы, и также может быть выполнено в гараже. Значение лямбда рассчитывается на основе изменений состава отработавших газов за 60 секунд. Вы также можете использовать мультиметр. Подключите его параллельно сигнальной линии датчика и установите на 1В или 2В. Когда вы запускаете двигатель, должно появиться значение от 0,4 до 0,6 В. Как только двигатель прогреется, показания должны чередоваться между 0,1–0,9 В. Наконец, есть устройства специально для проверки вашего лямбда-зонда. Как и в случае с мультиметром, подключите тестер к сигнальной линии, и когда вы достигнете правильной температуры, ваши показания будут отображаться с использованием светодиодной шкалы. Что должен показывать лямбда-зонд? Это довольно просто – должно читаться 1. Если меньше 1 (λ < 1), это означает, что ваша топливно-воздушная смесь богатая, а если больше 1 (λ > 1), это означает, что смесь бедная. худой. Почему лямбда-зонды выходят из строя? Существует ряд проблем, связанных с отказом лямбда-зонда. Нагревательный элемент представляет собой резистивный материал, который сопротивляется потоку электронов, выделяя тем самым тепло, и это является наиболее распространенной причиной преждевременного выхода из строя. Резистор сгорает через размыкание цепи, а это значит, что датчик выходит из строя. Здесь датчик подлежит замене. При выходе из строя цепей, соединяющих электрические цепи, соединяющие чувствительные электроды с ПКМ, это также приведет к неработоспособности датчика. Загрязнения снаружи датчика также могут накапливаться, поступая либо с дороги, либо из самого двигателя, блокируя воздухозаборники и означая, что он не может оценить уровень кислорода в выхлопных газах. Признаки неисправности лямбда-зонда Если лямбда-зонд неисправен, в ЭБУ не будут отправляться данные, которые затем будут использовать ошибочную информацию. Это, скорее всего, приведет к увеличению расхода топлива, а, следовательно, и выбросов загрязняющих веществ. Это также может означать, что каталитический нейтрализатор блокируется, и его необходимо заменить. Первым признаком неисправности лямбда-зонда будет лампочка «Проверить двигатель» на приборной панели. Если она горит, возможно, лямбда-зонд неисправен. Также есть некоторые проблемы с производительностью, которые могут свидетельствовать о неисправном датчике: При запуске машина может дергаться и глохнуть; может быть необычно высокий расход топлива; двигатель не разгоняется так, как обычно; увеличилось количество выбросов. Когда следует заменить лямбда-зонд? Срок службы лямбда-зонда составляет около 93 000 миль пробега. Однако это может быть короче в зависимости от многочисленных факторов, которые могут повредить его, в основном из-за аномалий, исходящих от двигателя. Утечки из выхлопных газов также могут повредить зонд. Многие люди хотят знать, как чистить лямбда-зонды, когда они, например, покрыты нагаром и больше не работают. Однако это сложный процесс, и его следует доверить профессионалу. Каков срок службы лямбда-зондов? Из-за того, как они работают и находятся в очень жаркой и грязной среде, лямбда-зонды со временем изнашиваются. Несколько вещей могут повлиять на срок службы вашего датчика, но обычно он должен длиться от 50 до 100 тысяч миль. Ранние датчики не имели нагревательного элемента, и для работы им требовалась температура выхлопных газов, чтобы достичь удельной теплоемкости. Современные датчики оснащены нагревательным элементом, который снижает давление на датчик и означает, что они имеют гораздо более длительный срок службы. Если вы собираетесь в ближайшее время отвезти машину на техническое обслуживание, знайте, что неисправный лямбда-зонд приведет к выходу из строя вашего автомобиля. Если вы считаете, что он неисправен, сначала разберитесь с ним. Вождение без лямбда-зонда крайне нежелательно, так как он гарантирует, что ваш автомобиль не выбрасывает больше CO2, чем разрешено законами ЕС. Какой лямбда-зонд мне нужен? Доступны сотни лямбда-зондов, но вы всегда должны заменять свой датчик датчиком, имеющим точно такие же характеристики, как и предыдущий. Вы всегда должны проверять, что рекомендует ваш производитель, так как вам понадобится правильный вариант для вашего ECU. Comments |0| Cancel Remember me * Name: * @ Email: Website:   Legend *) Required fields are marked **) You may use these HTML tags and attributes: <a href="" title=""> <abbr title=""> <acronym title=""> <b> <blockquote cite=""> <cite> <code> <del datetime=""> <em> <i> <q cite=""> <s> <strike> <strong> Category: Разное Рубрики Авто Двигател Карбюрат Разное Ремонт Своими руками Советы Тюнинг
