В случае неисправности или неправильных показаний датчика температуры охлаждающей жидкости вы серьезно рискуете перегреть двигатель. Поэтому давайте разберемся, как проверить датчик и найти причину, из-за которой не работает указатель на приборной панели.

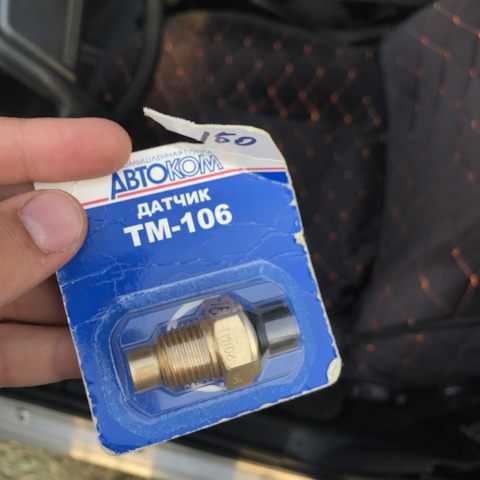

Принцип работы датчика температуры двигателя

Современные двигатели зачастую оборудуются двумя датчиками температуры ОЖ. Сигнал с одного необходим блоку управления двигателя для корректировки угла зажигания, момента и времени впрыска, а второй выполняет лишь сервисную функцию. Его показания отображаются лишь на приборной панели.

В основе обоих измерителей заложен принцип изменения сопротивления полупроводникового элемента при повышении и снижении температуры чувствительного элемента. На подавляющем большинстве авто установлены датчики на основе терморезистора с отрицательным температурным коэффициентом (ОТК). Это значит, что чем выше температура чувствительного элемента, тем меньше его сопротивление. Соответственно, чем ниже сопротивление элемента, тем больший ток протекает в цепи. Именно сила тока – определяющее значение при обработке сигнала с датчика температуры ОЖ.

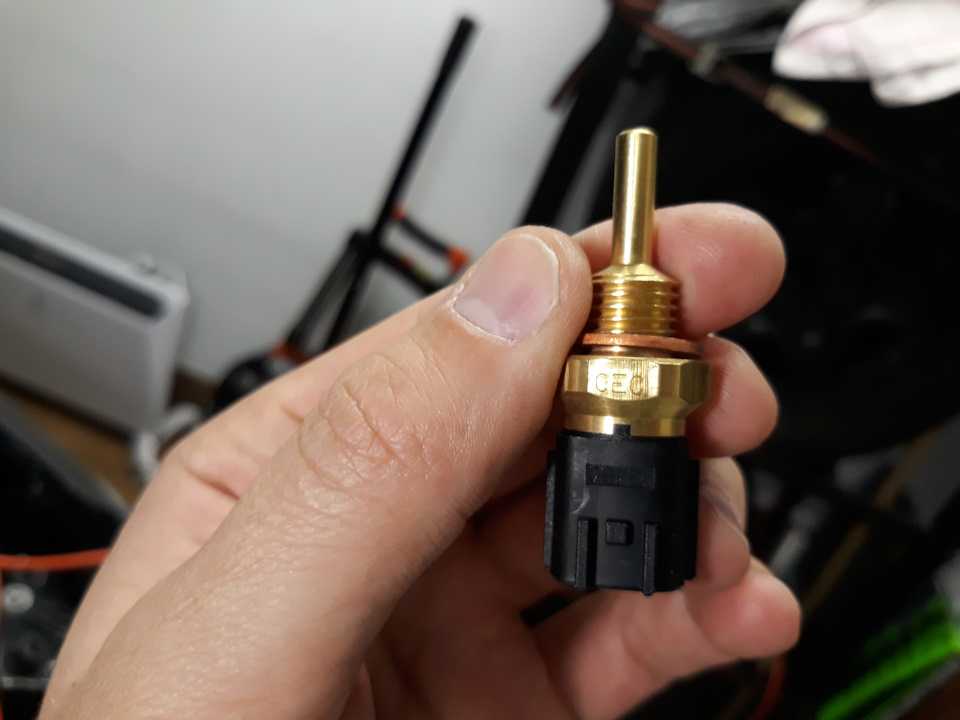

Схема подключения

Именно так выглядит типовая схема подключения датчика температуры. Один из выводов датчика соединен с массой кузова, а второй запитан от бортовой сети. Если электрический разъем имеет лишь один вывод, массу он берет через корпус в месте, где вкручивается в корпус термостата или двигатель. На современных авто такой способ запитки встречается редко.

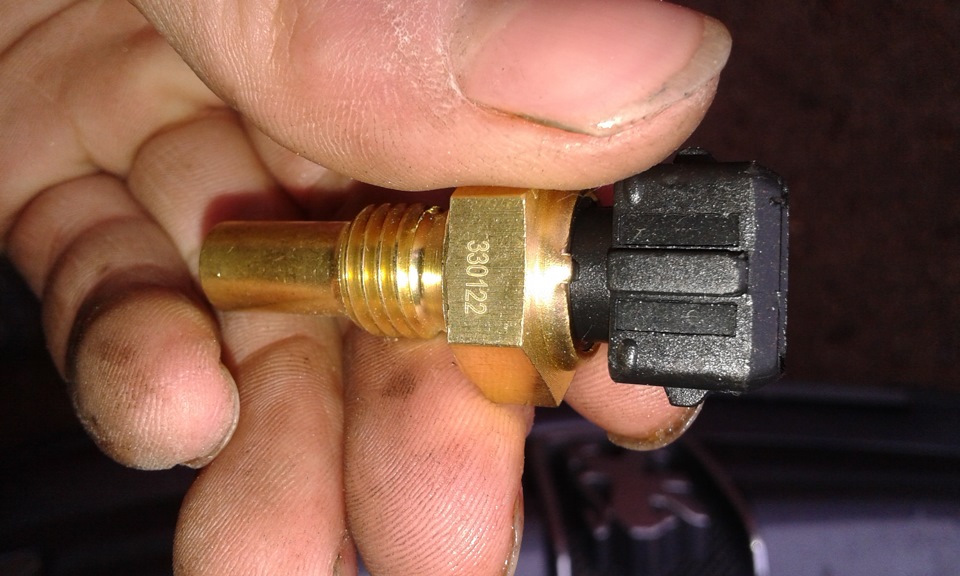

Как проверить датчик?

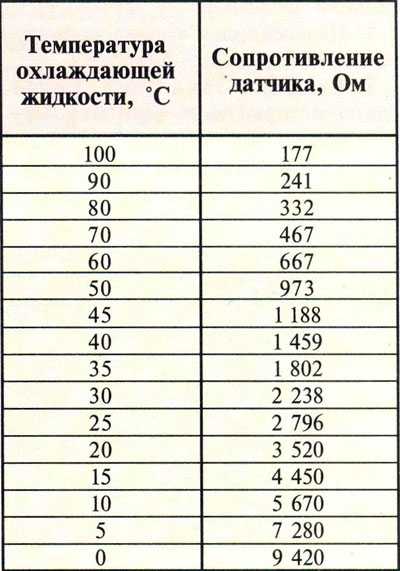

  1. Подключите к выводам датчика мультиметр в режиме измерения сопротивления. Погрузите датчик в емкость с водой. По мере нагрева воды сопротивление терморезистора должно уменьшаться. При этом полученные значения стоит сравнить с эталонными значениями для проверяемого датчика. Сопротивление датчика должно изменяться плавно во всем температурном диапазоне.
  2. Подключитесь к диагностическому разъему с помощью специализированного или мультимарочного сканера. В реальном времени отследите изменение показаний по мере прогрева двигателя. Удобней всего наблюдать значения в виде графика. До момента открытия термостата рост температуры должен быть плавным. Термостат имеет некую инерционность срабатывания, поэтому после его открытия температура должна немного упасть, после чего может опять повысится до момента включения вентилятора. Если вы наблюдаете на графике аномальные скачки температуры, датчик неисправен. Если температура будет периодически резко повышаться, вероятно, в цепи присутствует короткое замыкание на массу, проявляющееся при вибрации от работы двигателя или езде по неровностям. Плохой контакт в соединительных колодках, разъемах или переламывание проводов также могут проявить себя нехарактерным для режима работы двигателя снижением температуры.

Конструкция указателей на приборной панели
  • Указатели на основе бимметалической пластины, которая изменяет свою форму при повышении температуры. Стрелка указателя соединена осью с пластиной, поэтому чем выше температура, тем сильнее деформируется пластина и на больший угол отклоняется стрелка на приборной панели. Нагрев стержня осуществляется катушкой либо нагревательной нитью. Сила тока в цепи зависит от сопротивления терморезистора в датчике.

  • Указатель на основе двух катушек индуктивности. Катушка с постоянным магнитным полем запитана от бортовой сети.
    В цепь катушки с изменяемым магнитным полем включен датчик температуры. Чем ниже сопротивление датчика, тем выше ток в цепи. Стрелка отклоняется в сторону катушки с большей силой электромагнитной индукции.

  • Аналоговые и графические указатели в приборных панелях с блоком управления. Сигнал от датчика обрабатывается электронной схемоц, после чего переводится в силу тока для стрелочных указателей либо пересчитывается математически для графического отображения.

Основная неисправность указателя температуры – нарушение контакта. Загнутые пины на разъеме приборной панели, окислы на контактах и трещины в местах пайки могут быть причиной того, что стрелка указателя лежит либо двигается с рывками. Если бимметалическая пластина нагревается нитью, имеет смысл разобрать приборку для проверки ее на обрыв и плотного прилегания к пластине.

Проверка питания

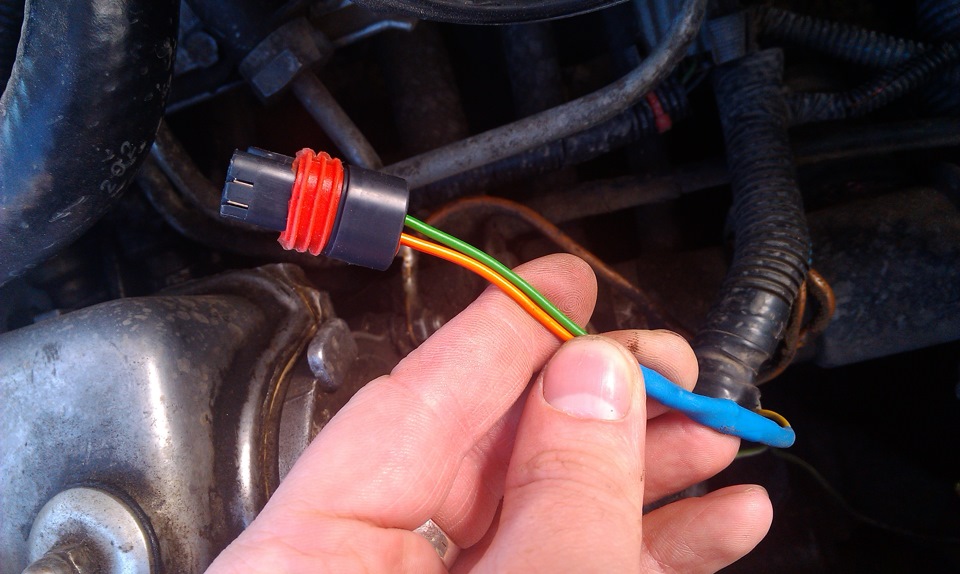

Для проверки питания вам потребуется контролькая и мультиметр. Снимите разъем с датчика температуры двигателя.

Включите зажигание. Поочередно, подключая один из выводов контрольки сначала на минусовую, а затем на плюсовую клемму АКБ, проверьте на колодке наличие питающего напряжения и массы.

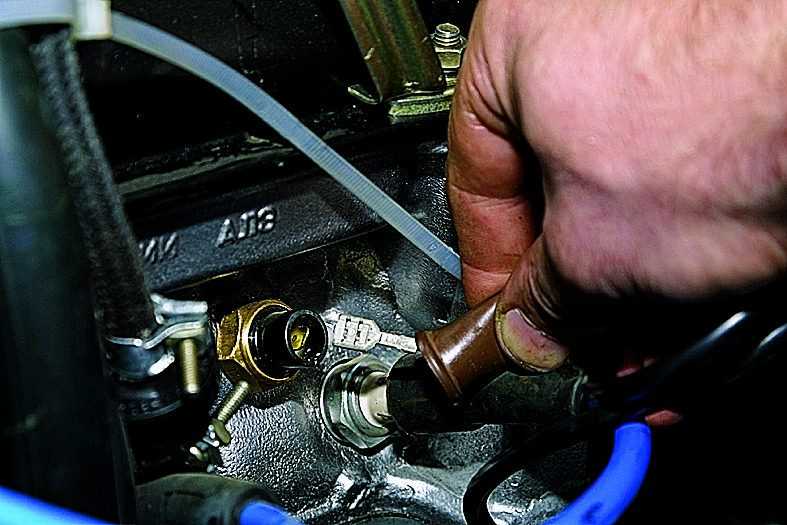

На датчиках с одним контактом через контрольку замкните контакт на массу двигателя. Стрелка исправного указателя должна подняться в крайнее верхнее положение. На двуконтактных датчиках аналогичный тест проводится перемыканием контролькой контактов на разъеме. Если на вашем авто стрелка температуры самопроизвольно опускается при прогретом двигателе, в момент теста пошевелите косу с проводом, идущим от датчика. Такой нехитрый метод поможет найти надломанный, окислившийся провод и плохой контакт. Несильные удары по торпеде над щитком приборов нередко позволяют выявить трещины в местах пайки.

Если питающее напряжение на датчик не приходит, а предохранитель при этом цел. С помощью мультиметра проверьте сопротивление проводов от приборной панели до датчика. В случае обрыва указатель на приборке температуру показывать не будет. В случае спорадического зависания стрелки в зоне высокой температуры ищите перетирание изоляции и закорачивание сигнального провода на массу.

Автомобили с диагностическим интерфейсом позволяют наблюдать параметры измерителя температуры в реальном времени через сканер. На многих авто даже мультимарочный сканер может запустить тест исполнительных механизмов приборной панели и показать работоспособность стрелочного указателя.
