Доработка печки ВАЗ-2101 своими руками

Несмотря на то что ВАЗы сложно назвать идеальными автомобилями, популярность их с каждым годом растёт. Одним из явных недостатков ВАЗ-2101 является печка. Она медленно прогревает салон, в результате чего окна долгое время остаются запотевшими. Находиться в это время в машине некомфортно и холодно. Но если есть желание, этот недостаток можно если не устранить, то минимизировать. Доработка печки ВАЗ-2101 своими руками может быть сделана как минимум тремя способами.

Содержание

1. Из чего состоит печка
2. Доработка с помощью уплотнения соединений
3. Доработка с помощью замены вентилятора
4. Пошаговая инструкция
5. Доработка с помощью новой улитки
6. Что купить
7. Работа пошагово

Из чего состоит печка

Прежде чем начать улучшение печки, необходимо разобраться, из каких элементов она состоит. Любая печка ВАЗа состоит из:

• радиатора;
• распределителя потока воздуха;
• трёхлопастного или 5-лопастного вентилятора и его оболочки.

Если театр начинается с вешалки, то печка начинается с воздухозаборного короба. Он находится в задней части блока двигателя. Именно в нём происходит очистка воздуха, поступающего с улицы, от влаги. От горячего двигателя короб защищён специальными прокладками — они играют роль перегородки.

После того как воздух очищен от влаги, он поступает в отопительную систему. Пар при этом выходит наружу. Над приборной панелью находится приспособление, благодаря которому часть воздуха выходит при движении.

Корпус отопления находится в самом салоне машины: он зафиксирован на перегородке с двигателем.

Радиатор печки имеет входящий и выходящий каналы. Эти каналы соединяются между собой трубками. В первой трубке встроен отопительный кран, который регулирует подачу жидкости для охлаждения. С помощью рычага, расположенного на приборной панели, уменьшается или усиливается подача жидкости в систему вентиляции машины.

Внизу радиатора располагается вентилятор отопительной системы с небольшим движком, который позволяет регулировать скорость вентилятора (всего имеется две скорости).

Устройство отвода позволяет поступившему воздуху распределяться по салону.

Чтобы улучшение печки ВАЗ-2101 было оправдано, необходимо разобраться, по какой причине печка работает плохо. Если вас устраивает свой автомобиль, печка работает исправно, но вы хотите улучшить её показатели, значит, пора делать тюнинг.

Доработка с помощью уплотнения соединений

Первый способ является самым простым, однако он не принесёт больших изменений в температурный режим салона. Он заключается в уплотнении отводов воздуха, благодаря чему воздух будет лучше поступать в салон.

Это позволит оптимально настроить потоки воздуха, и окна будут быстрее очищаться от пара и заледенения. Уплотнение всех имеющихся соединения помогает избежать лишней потери воздуха, однако теплее от этого в машине не становится.

Если вам недостаточно такой доработки, значит, пора брать быка за рога и тюнинговать всю печь. Звучит, может, и страшно, но на самом деле модернизация не так сложна, как может показаться изначально.

Доработка с помощью замены вентилятора

Так как радиатор в ВАЗе отдаёт достаточное количество тепла, плохое отопление салона связывают с недостатками вентилятора. Попросту говоря, ему не хватает воздуха, чтоб отопить весь салон автомобиля.

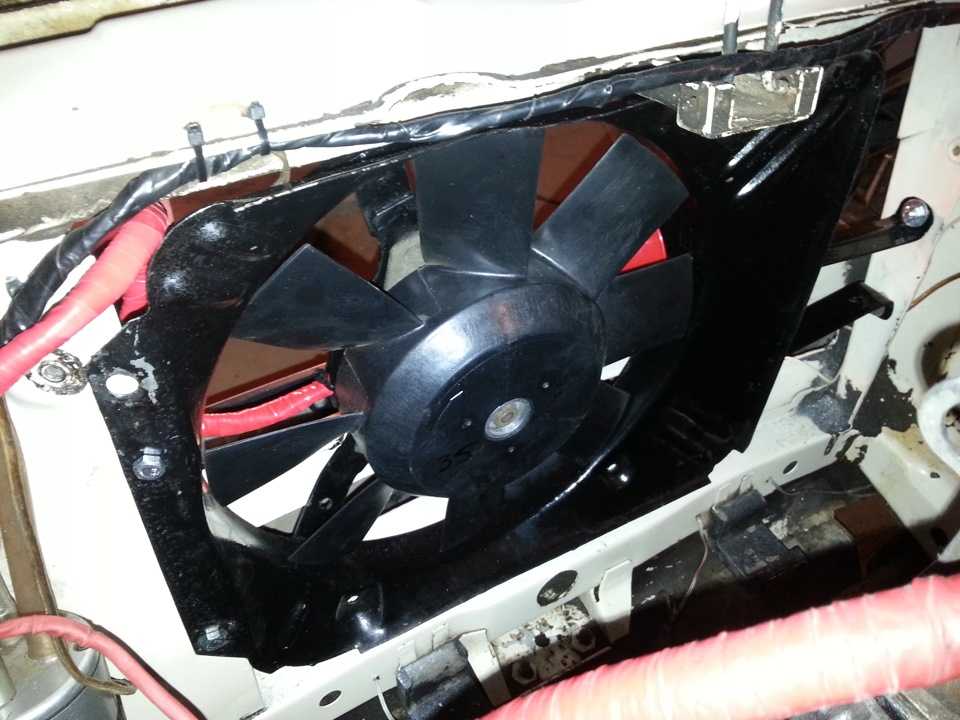

Для решения этой проблемы стоит заменить свой вентилятор, который слишком мал и не продуктивен, на вентилятор получше — от ВАЗ-2108 или ВАЗ-2109, которые обладают более высокой частотой вращения.

Доработка печки ВАЗ-2101 проводится в несколько шагов.

Пошаговая инструкция

1. Снимаем в салоне оболочку нижней части отопления, где находится вентилятор.
2. Снимаем, собственно, вентилятор, который нам больше не понадобится.
3. Если вы будете устанавливать деталь с восьмёрки, необходимо обрезать гребень, подающий воздух к полу авто.
4. Снимаем вентилятор с двумя лопастями, так как вместо него будет работать вентилятор, имеющий пять лопастей.
5. Не забудьте перед установкой проверить новый вентилятор — подключите его и посмотрите, двигаются ли лопасти, идёт ли поток воздуха.
6. Фиксируем новое устройство вместо старого и надёжно закрепляем всю конструкцию.
7. Вместе с вентилятором стоит переустановить резистор, кнопки и регуляторы — их берём также с восьмёрки. Это необходимо сделать, так как из-за разности токов элементы придут быстро в негодность.

Тюнинг печки ВАЗ-2101, основанный на замене вентилятора и других элементов, хоть и не сделает работу печки тише, но позволит быстрее и лучше нагревать салон.

Доработка с помощью новой улитки

Чтобы кардинально изменить обдув печки и сделать его более тихим, на ВАЗ-2101 можно установить улитку от ВАЗ-2108.

Что купить

Для этого вам понадобится:

1. Новый переключатель режимов обдува.
2. Сопротивление от автомобиля ВАЗ-2108.
3. Улитка от ВАЗ-2108.
4. Провода, болтики, гаечки, алюминиевые или любые другие уголки.
5. Оргстекло толщиной для короба.
6. Промышленный фен, чтоб согнуть оргстекло.

Работа пошагово

В результате мы получим улучшение всех показателей отопления — в салоне будет тепло, и при этом самое приятное — шум значительно уменьшится.

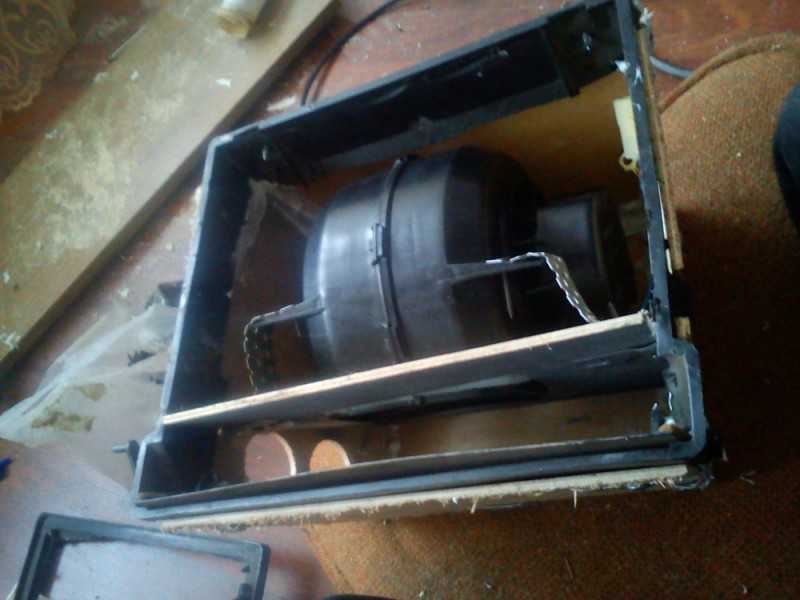

1. Делаем корпус для крепления «улитки» из оргстекла. То есть нарезаем его, сгибаем с помощью фена, получая нужную форму. Чтобы уменьшить размеры корпуса, можно спилить заглушки «улитки».
2. Боковые стенки можно сделать из дюраля (1,5 мм толщины). Если появились в процессе работы трещины или щели в стыках, их следует заклеить силиконовым герметиком.
3. Делаем разборные каналы для воздуха, по которым поток будет идти к отверстиям воздуховодов.
4. Повороты необходимо делать плавными, чтобы уменьшить сопротивление воздуха в потоке и направить воздух прямо.

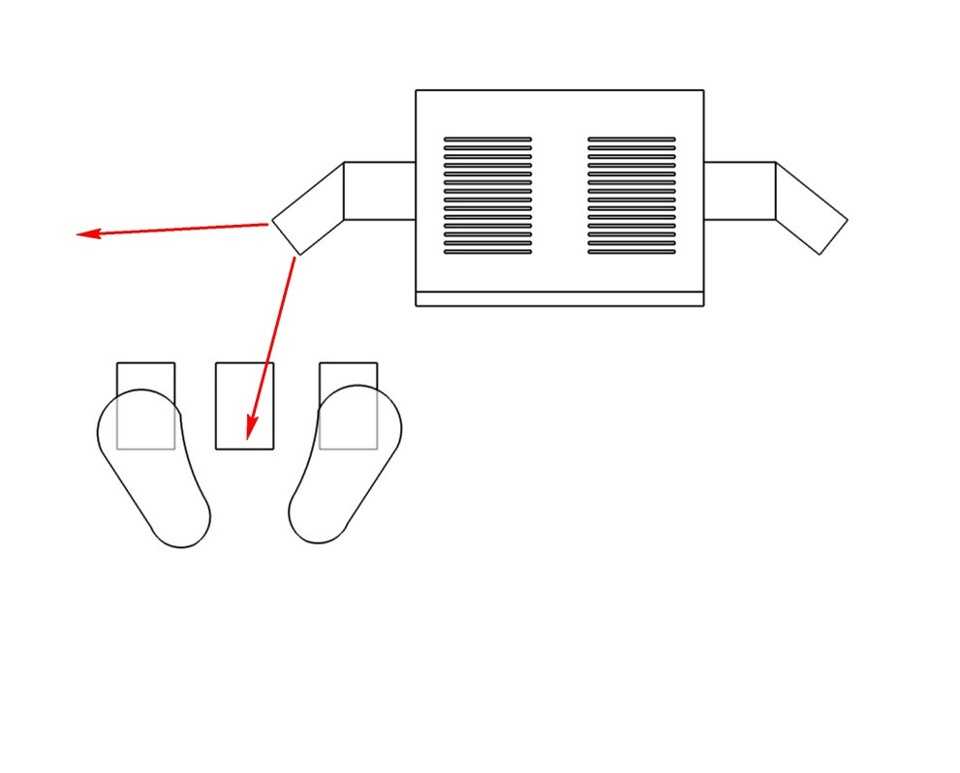

5. Если вы хотите подвести обдув к ногам, сделайте в нужных местах прорези с заслонками. При желании можно установить переменный резистор регулировки оборотов улитки вместо резистора яркости подсветки.

Если вы всё сделаете правильно, то получите печку, которая работает практически бесшумно, особенно на малых оборотах. Несмотря на большое количество изгибов в конструкции, потоки воздуха будут достаточными для быстрого обогрева салона, а вторую и третью скорость можно будет включать только в экстренных случаях — когда понадобится отопить салон очень быстро.

Поэтому, если вас что-то не устраивает в отопительной системе ВАЗа, попробуйте её доработать. И у вас всё получится!

Тюнинг печки ВАЗ 2106 — модернизация

20.08.2016 adminu

Возникает необходимость сделать тюнинг печки ВАЗ-2106 в силу ее неспособности справляться с повышенными нагрузками в холод или жару. На тематических форумах много сообщений от водителей, вынужденных ждать почти 30 минут, пока печь нагреет при отрицательной температуре воздух в машине. Повышенный расход ресурсов и низкий КПД их использования — наиболее распространенный «камень в огород» производителя оборудования.

Технические основы модернизации

Главная цель планируемых преобразований — снижение шумового и вибрационного загрязнения. Перед началом работы необходимо продумать, что именно водитель хочет получить в конце. Наиболее распространенный вариант — увеличение холодного или теплого воздушного потока при обязательном снижении уровня шумового загрязнения. Для достижения поставленной цели понадобится:

• промышленный фен — используется для придания необходимой формы оргстеклу;
• несколько алюминиевых уголков;
• шурупы;
• соединительные элементы печки;
• оргстекло, толщина которого 3 мм;
• «улитка» от легкового автомобиля ВАЗ-2108 — отвечает за снижение шумового загрязнения и увеличение потока воздуха.

Первоначально создается корпус «улитки». Желательно не допускать ошибок, связанных с параметрами изделия, иначе печка станет причиной частых визитов на СТО. Именно поэтому перед началом работы проводятся измерения посадочного гнезда. На основании собранных параметров нарезается оргстекло. Для придания изделию необходимой геометрической формы используется промышленный фен.

Рекомендуется держать его на безопасном расстоянии, в противном случае оргстекло сильно деформируется. Практический опыт показывает, что хорошая печка должна быть на 2-3 см меньше по габаритам, нежели предыдущая. В связи с этим необходимо аккуратно спилить заглушку «улитки». Если все сделано правильно, то параметры готовой печки исключат появление характерного свиста и вибрации.

Повышенное внимание обращается на боковые стенки. Если они будут слишком толстыми, то это негативным образом скажется на потоке воздуха, а если наоборот, печь будет активно вибрировать. Именно поэтому в качестве исходного материала для них применяется дюраль. Оптимальная толщина составляет 1,5 мм. На следующем этапе обеспечивается герметичность конструкции. Силиконовый герметик — проверенное средство для этих целей.

Практические результаты преобразований

Каждая щель обрабатывается тщательно, иначе плотность потока воздуха из печки оставит желать лучшего.

Завершается создание новой печки формированием каналов, по которым воздушный поток поступит в салон 2106.

Тщательно изучается структура каналов, отвечающих за подводку воздушного потока к воздуховоду, и поворотников. Необходимо использовать материал, позволяющий решить одновременно несколько задач.

Во-первых, воздух должен без увеличенного сопротивления материала передвигаться по каналу. Во-вторых, сама конструкция не должна активно вибрировать в момент повышенных нагрузок. Именно поэтому оптимальным материалов для формирования воздуховодов является дюраль. После этого создаются прорези для обдува водителя и его ног.

С практической точки зрения, результат проделанной работы заметен сразу.
