Регулировка света фар VW Passat B5

1. Руководства по ремонту
2. Руководство по ремонту Фольксваген Пассат Б5 1996-2005 г.в.
3. Регулировка света фар

Правильная регулировка света фар имеет большое значение для безопасности движения.Точная регулировка возможна только с помощью специального прибора.

При регулировке света фар производится регулировка и противотуманных фар.

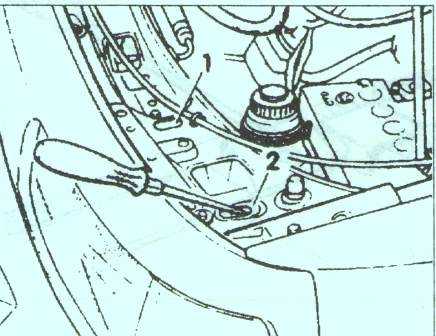

Для регулировки света фар используют ся винты, доступ к которым возможен через отверстия в верхней части фары, см. рис. Расположение отверстий для регулировки света фар в горизонтальной (1) и вертикальной (2) плоскостях.

Внутренний винт предназначен для регулировки света фар в вертикальной плоскости, а внешний винт – для регулировки в горизонтальной плоскости.

При регулировке света фар должны выполняться следующие условия:

  – давление в шинах должно быть в пределах нормы,
  – в автомобиле должен находиться только водитель,

  – топливо в топливном баке должно быть более чем 90%,
  – автомобиль должен стоять на колесах на ровной горизонтальной поверхности,
  – перед регулировкой необходимо покачать кузов автомобиля, для того, чтобы все элементы подвески встали на свои места,
  – корректор света фар установите в положение 0,
  – регулировка производится только ближнего света фар. Наклон светового потока света фар составляет 10 см на расстоянии 10 м, т. е. 1%.

Скачать информацию со страницы

↓ Комментарии ↓



---

1. Органы управления, приборы и оборудование
1.0 Органы управления, приборы и оборудование 1.1. Ключи

2. Техническое обслуживание
2.0 Техническое обслуживание 2.1 Технические характеристики 2.2. Периодичность обслуживания 2.3. Моторное масло 2.4 Проверка выхлопной системы 2.5. Система охлаждения двигателя 2.6. Свечи зажигания 2.7 Слив воды из топливного фильтра (дизельные двигатели) 2.8 Замена топливного фильтра (дизельные двигатели) 2.9 Проверка герметичности шлангов и вытекания жидкости 2.10 Замена фильтрующего элемента воздушного фильтра 2.11 Проверка состояния поликлинового ремня 2.12 Клиновые ремни 2.13 Измерение износа зубчатых ремней на дизельных двигателях 2.14 Коробка передач/главная передача 2.15 Проверка защитного чехла приводного вала 2.16 Визуальная проверка герметичности коробки передач 2.17 Проверка уровня масла в механической коробке передач 2.18 Проверка масла в главной передаче автоматических коробок передач 2.19 Проверка/замена уровня масла в автоматической коробке передач 2.

20 Проверка передней подвески и рулевого управления 2.21 Проверка пылезащитных чехлов шарниров передней подвески 2.22 Проверка амортизатора 2.23 Проверка радиатора 2.24 Проверка электрических цепей 2.25. Тормозная жидкость 2.26 Проверка передних тормозных колодок 2.27 Проверка задних тормозных колодок 2.28 Проверка тормозных шлангов 2.29 Проверка тросов ручного тормоза 2.30 Проверка уровня жидкости в усилителе рулевого управления 2.31 Пылевой фильтр 2.32 Аккумуляторная батарея 2.33 Шарниры дверей 2.34. Стеклоомыватели 2.35 Щетки стеклоочистителей 2.36 Проверка исходного положения рычага стеклоочистителя 2.37 Проверка угла наклона рычага стеклоочистителя 2.38 Замена батарейки в ключе дистанционного управления 2.39 Обнуление Service-индикатора

3. Двигатели
3.0 Двигатели 3.2 Общая информация 3.3 Нижний брызговик моторного отсека 3.4. Четырехцилиндровый бензиновый двигатель 3.5. Дизельный двигатель 1,9-I-TDI 3.6. Двигатель 2,3-I-VR5 3.7. Двигатель 2,8-I-V6

4. Система охлаждения
4. 0 Система охлаждения 4.2 Доливка охлаждающей жидкости 4.3 Состав смеси охлаждающей жидкости 4.4 Замена охлаждающей жидкости 4.5 Термостат 4.6 Радиатор 4.7 Водяной насос (двигатели 1,8-I и 1,6-I ADP) 4.8 Шланги системы охлаждения 4.9 Неисправности системы охлаждения

5. Топливная система
5.0 Топливная система 5.2 Топливный насос/датчик уровня топлива 5.3 Топливный фильтр на моделях с бензиновыми двигателями 5.4 Регулировка троса акселератора (бензиновый двигатель) 5.5 Дополнительная регулировка (автоматическая коробка передач) 5.6. Топливная система дизельного двигателя

6. Управление двигателем
6.0 Управление двигателем 6.2 Работа системы управления двигателем 6.3 Проверка системы впрыска топлива 6.4 Датчики и исполнительные механизмы системы управления двигателем 6.5. Система зажигания 6.6. Топливная магистраль и топливные форсунки 6.7 Основные неисправности системы управления двигателем

7. Общая информация
7.0 Общая информация 7.

2 Катализатор 7.3 Эксплуатация автомобилей с катализатором 7.4 Турбонагнетатель 7.5 Замена глушителя 7.6 Датчик кислорода

8. Трансмиссия
8.0 Трансмиссия 8.1. Диск сцепления 8.2. Механическая коробка передач 8.3. Автоматические коробки передач

9. Общая информация
9.0 Общая информация 9.1. Амортизационная стойка 9.2. Общая информация 9.3. Общая информация

10. Общая информация
10.0 Общая информация 10.2 Подушка безопасности 10.3 Рулевое колесо 10.4 Поперечная рулевая тяга 10.5 Установка насоса усилителя рулевого управления 10.6 Углы установки передних колес 10.7 Основные неисправности подвески и рулевого управления

11. Тормозная система
11.0 Тормозная система 11.2 Общая информация 11.3 Системы АBS/EBV/EDS/ASR/ESP 11.4 Проверка вакуумного усилителя тормозов 11.5. Замена передних тормозных колодок 11.6 Замена задних тормозных колодок 11.7 Проверка тормозного диска 11.8 Тормозной диск 11.9 Прокачка гидравлической тормозной системы 11.

10. Тормозные трубопроводы и шланги 11.11 Выключатель стоп-сигнала 11.12 Рычаг ручного тормоза 11.13 Регулировка ручного тормоза 11.14. Переднеприводные автомобили 11.15 Основные неисправности тормозов

12. Общая информация
12.0 Общая информация 12.2 Уход за кузовом 12.3 Уход за обивкой и ковриками 12.4 Ремонт незначительных повреждений кузова 12.5 Ремонт сильных повреждений кузова 12.6. Передняя поперечная панель 12.7 Передний бампер 12.8 Снятие рычага блокировки капота 12.9 Регулировка бокового направляющего кронштейна бампера 12.10 Задний бампер 12.11 Переднее крыло 12.12 Облицовка ниши переднего колеса 12.13 Решетка воздухозаборника 12.14. Капот 12.15 Решетка радиатора 12.16. Трос открытия замка капота 12.17 Замок капота 12.18 Внутренняя отделка двери 12.19 Отличия при снятии обивки правой передней двери 12.20 Блок управления механизмами двери 12.21 Уплотнение двери 12.22 Боковая отделка багажного отделения моделей Седан 12.23 Боковая отделка багажного отделения моделей Универсал 12.

24 Задняя отделка багажного отделения на моделях Седан 12.25 Обивка крышки багажника 12.26 Обивка двери багажника 12.27 Покрытие пола багажного отделения на моделях Универсал 12.28 Крышка багажника 12.29. Замок багажника 12.30 Регулировка положения крышки багажника/задней двери 12.31. Замок задней двери на моделях Универсал 12.32 Передняя дверь 12.33 Цилиндр замка передней двери 12.34 Наружная ручка открытия двери 12.35 Замок двери 12.36 Ручное опускание стекла двери 12.37 Стекло двери 12.38 Кронштейн двери 12.39 Внутреннее зеркало заднего вида 12.40 Центральная консоль 12.41 Передняя пепельница 12.42 Задняя пепельница 12.43 Декоративная накладка рычага (автоматическая коробка передач) 12.44 Декоративные накладки под радиоприемником 12.45 Нижняя отделка панели приборов со стороны водителя 12.46 Вещевой ящик 12.47 Внутренняя декоративная накладка наружного зеркала заднего вида 12.48 Потолочная ручка 12.49 Противосолнечные козырьки 12.50 Накладки порогов 12.51 Ветровое и заднее стекла 12. 52 Передние сидения 12.53 Подголовник 12.54 Боковые подушки безопасности 12.55 Заднее сидение 12.56 Левая спинка заднего сидения 12.57 Ковровое покрытие 12.58 Элементы отделки интерьера 12.59 Наружное зеркало заднего вида/стекло зеркала 12.60 Корпус наружного зеркала 12.61 Ограждение/бордюрная планка крыши 12.62 Боковая накладка кузова 12.63 Замена резиновых лент щеток стеклоочистителей 12.64 Сопла омывателей ветрового стекла 12.65 Рычаги стеклоочистителя

13. Отопление, вентиляция
13.0 Отопление, вентиляция 13.2 Вентиляционные сопл 13.3 Панель управления отопителем 13.4 Рычаг центральной заслонки 13.5 Блок управления отопителем 13.6 Блок резисторов отопителя 13.7 Блок управления отопителем и кондиционером 13.8 Компрессор кондиционера 13.9 Вентилятор отопителя

14. Электрооборудование
14.0 13 Электрооборудование 14.2 Общая информация 14.3. Электрические цепи 14.4 Предохранители 14.5 Правила ухода за аккумулятором 14.6 Проверка аккумулятора 14.7 Зарядка аккумулятора 14. 8 Аккумулятор 14.9 Система зарядки 14.10 Генератор 14.11 Замена щеток генератора и регулятора напряжения 14.12 Система запуска двигателя 14.13 Стартер 14.14 Тяговое реле стартера 14.15 Замена лампочек внешнего освещения 14.16 Замена лампочек внутреннего освещения 14.17 Устройства внешнего освещения 14.18 Исполнительный двигатель корректора света фар 14.19 Регулировка света фар 14.20 Газоразрядные лампы фар ближнего света 14.21 Комбинация приборов 14.22 Многофункциональные переключатели рулевой колонки 14.23 Переключатели 14.24 Радиоприемник 14.25 Высокочастотные громкоговорители 14.26 Низкочастотные громкоговорители 14.27 Антенна 14.28 Проверка обогревателя заднего стекла 14.29 Двигатель стеклоочистителя ветрового стекла 14.30 Двигатель стеклоочистителя заднего стекла 14.31 Насос стеклоомывателя 14.32 Система центральной блокировки замков 14.33 Основные неисправности генератора 14.34 Основные неисправности стартера 14.35. Общая информация

Как отрегулировать фары на Фольксваген Пассат?

Если вы чувствуете, что плохо видите ночью, или вы чувствуете, что освещаете слишком низко или слишком высоко, во всех этих обстоятельствах есть только одна часть вашего автомобиля, которая берет на себя ответственность — ваши фары. называется дальним светом. Тем не менее, эта регулировка может показаться легкой благодаря регулировочному колесику на вашей приборной панели, целая регулировка гораздо более техническая, чем эта элементарная манипуляция, и в этом посте мы собираемся выяснить как отрегулировать фары на Фольксваген Пассат? Чтобы это сделать, во-первых, мы выясним, зачем вам нужна регулировка дальнего света, а во-вторых, как отрегулировать фары вашего Volkswagen Passat.

Зачем регулировать фары вашего Volkswagen Passat?

Итак, начнем нашу статью с интереса регулировки фар вашего Фольксваген Пассат. Для многих из нас наши фары отрегулированы достаточно хорошо, и они, кажется, достаточно светят ночью. К сожалению, это не всегда так, и, глядя на эту настройку, либо потому, что фары вашего Volkswagen Passat недостаточно яркие, или потому что вам кажется, что они слишком слабые, это хорошая идея .

Регулировка дальнего света вашего Volkswagen Passat для обеспечения безопасности

Для начала необходимо выполнить регулировку фар Volkswagen Passat для очень простого объяснения безопасности. Независимо от того, для вас или для других пользователей, с которыми вы сталкиваетесь во время ночных поездок. На самом деле, если вы не видите достаточно, есть риск пропустить препятствие во время движения или плохо предсказать поворот. В качестве альтернативы, если ваши фары слишком яркие, даже если вы должны переключиться на ближний свет, когда пересекаете транспортное средство, время, необходимое для этого переключения, как правило, будет меньше.0003 осветите водителя впереди вас лучом фар вашего Volkswagen Passat . Следовательно, для других и для вас важно иметь оптимальную регулировку фар.

Регулировка фар Volkswagen Passat по юридическим причинам

Помимо безопасности, существует закон, который контролирует мощность, регулировку автомобильных фар (статьи R313-2 ПДД), вот что он предлагает: иметь от 2 до 4 фар, которые освещают не менее 100 метров. Их использование контролируется другим законодательством, европейским (директива 76/756/ЕЕС), которое предусматривает, что не существует максимальной высоты для регулировки фар, но максимальная ширина луча должна соответствовать ширине фар ближнего света. и что максимальная яркость должна быть 225 000 кд.

Как отрегулировать фары Volkswagen Passat?

Теперь мы перейдем к разделу, который вас больше всего волнует в этом посте, как отрегулировать фары своего Volkswagen Passat ? Эта регулировка может показаться немного сложной, но, просто следуя инструкциям, вы сможете сделать это без особых проблем.

Подготовка к регулировке фар Volkswagen Passat

Для начала вам необходимо подготовить свой автомобиль к регулировке дальнего света в хороших условиях, вот какие приготовления нужно выполнить:

• Поставьте автомобиль на поверхность перед белой стеной, например, на расстоянии 4–5 метров от стены.
• Внимательно проверьте давление в шинах.
• Убедитесь, что ручка регулировки высоты фар установлена ​​на 0

  .

• Попробуйте сделать это с половиной полного бака.
• Снимите весь лишний вес с автомобиля, на водительском сиденье должен находиться только один человек.

Регулятор фар его Volkswagen Passat

Как только ваш автомобиль будет на месте, вы включите ближний свет и сделаете крестообразную отметку (один горизонтальный и один вертикальный разрез) в середине луча, который будет проецироваться на стену. С помощью уровня проверьте, чтобы обе части креста были прямыми. Затем отойдите назад на расстояние от 7 до 10 метров. Для остальной части процесса необходимо придерживаться следующих шагов:

• Откройте капот, найдите винты для горизонтальной и вертикальной регулировки фар вашего Volkswagen Passat (в большинстве случаев они обозначены, а те, что сверху, необходимо модифицировать вертикальность, а тот, что сбоку, регулирует горизонтальность регулировки).
• Используйте ткань или другую вещь, чтобы скрыть проектор, на котором вы не производите модификацию.
• Используя винты для горизонтальной модификации, у вас должна получиться самая напряженная часть балки, которая должна быть немного правее вертикальной линии, отмеченной на стене

  .

• Что касается вертикальной модификации, то вам придется с помощью винта попытаться расположить верхний конец балки на уровне горизонтальной отметки на стене или чуть ниже.
• После завершения проверьте правильность настройки фар вашего Volkswagen Passat, не стесняйтесь проверять ее после того, как вы на ней проедете, иногда она может смещаться.

.
Если вы хотите отрегулировать противотуманные фары на вашем Volkswagen Passat, ознакомьтесь с нашей статьей на эту тему.

Чтобы узнать больше о Volkswagen Passat, загляните в категорию Volkswagen Passat.

Как отрегулировать фары моего Volkswagen Passat

Мы можем найти две основные проблемы, вызванные неправильно отрегулированным освещением вашего Volkswagen Passat. Во-первых, они могут ослеплять других автомобилистов или плохо освещать дорогу из-за слишком низкой силы света. Во всех случаях неправильная посадка может создать опасность.

Однако эта проблема может возникнуть очень быстро, особенно если вы решили заменить фары. Вы можете случайно ухудшить настройки освещения. Например, поставить светодиодные лампочки или заменить поврежденную лампочку. Поэтому важно знать, как правильно отрегулировать освещение вашего Фольксваген Пассат.
Таким образом, поскольку освещение автомобиля позволяет вам видеть, а также чтобы вас могли видеть другие автомобилисты, неправильная регулировка фар вашего Volkswagen Passat может быть наказуема штрафом третьей категории до 68 €. Если вам нужна дополнительная информация о дорожных билетах и ​​сигналах, вы можете обратиться к указанному ниже веб-сайту, на котором объясняется все, что вам нужно знать о правилах соблюдения правил светофора 9.0071 Обратите внимание, что цена регулировки фар может варьироваться от 29 до 34 €.
Чтобы избежать этого, мы можем научить вас очень простому способу самостоятельной регулировки фар.
Важно знать : этот артикул не предназначен для регулировки ксеноновых ламп , поскольку они имеют особенность обеспечивать очень высокое электрическое напряжение, и поэтому все манипуляции должны выполняться профессионалами.
Что касается регулировки классических ламп, таких как лампы накаливания или галогенные лампы, мы сначала поможем вам определить фары, требующие регулировки .
Затем на втором этапе мы поможем вам узнать, правильно ли отрегулированы фары на вашем Volkswagen Passat , чтобы пройти технический контроль и безопасно управлять автомобилем.
Наконец, мы направим вас к манипуляции , чтобы просто отрегулировать освещение ваших фар на вашем Volkswagen Passat .

1- Определите фары моего Volkswagen Passat, которые необходимо отрегулировать

Ваш Volkswagen Passat оснащен несколькими передними и задними фарами, однако только некоторые из них должны быть отцентрированы, чтобы обеспечить их правильную работу. Назначение ближнего и дальнего света состоит в том, чтобы видеть дорогу в темноте, поэтому необходима правильная регулировка.
И наоборот, стоп-сигнал или проблесковый маячок не требуют выравнивания во время их установки, поскольку их назначение состоит в том, чтобы сигнализировать о действии водителя.
Таким образом, в этой статье мы сосредоточимся только на фарах ближнего и дальнего света на вашем Volkswagen Passat. Если вы заметили, что маяк непрозрачный, не стесняйтесь обращаться к нашей статье: Непрозрачные фары на Фольксваген Пассат, что делать?

2-Как узнать, правильно ли отрегулированы фары моего Volkswagen Passat?

Теперь мы можем помочь вам измерить высоту луча ваших фар.
Это позволит вам, в частности, узнать, проходит ли ваш Volkswagen Passat условия технического контроля или нет.
Итак, цель этой манипуляции — нарисовать отметки на стене. Вам нужно будет нарисовать 2 горизонтальные отметки для контроля высоты светового луча

• левая высота
• высота правая

В конце этой манипуляции вы начертите горизонтальную линию на стене, которая даст вам возможность определить, находится ли световой пучок фар вашего Volkswagen Passat на нужном уровне.
Для этого необходимо установить автомобиль в правильном положении, чтобы добиться хорошей регулировки.

1- Расположите свой Volkswagen Passat для проверки настройки

• Первым делом припаркуйте свой Volkswagen Passat на ровной поверхности (избегайте парковки на склонах, не ровных и т. д.), направьте переднюю часть автомобиль в направлении белой или светлой стены.
• Если можно примерно в десяти метрах от стены в противном случае из-за нехватки места можно сделать оценку и на расстоянии 5 метров, однако она будет чуть менее точной
• Старайтесь проводить манипуляции в конце дня, когда естественное освещение ниже

2- Подготовьте свой Volkswagen Passat перед регулировкой для переделки центровки

3- Материал, необходимый для расчета освещения на моем Volkswagen Passat

Вооружитесь нижеприведенным материалом для работы
• Один метр для определения высоты фар вашего Volkswagen Passat
• Правило и/или уровень
• Карандаш или цветная лента
• Отвертка

4-Рассчитайте высота освещения на моем Volkswagen Passat

Оцените расстояние между лампой ближнего или дальнего света с землей с каждой стороны вашего Volkswagen Passat и перенесите его на стену.
