Как поменять термостат на ВАЗ-2114 инжектор: видео и фото

Оптимальная рабочая температура двигателя – 90˚С. При такой температуре достигается высокая мощность и экономичность его работы. Для сокращения продолжительности нагрева двигателя до рабочей температуры, установлен термостат.

Что делать, если приборная панель не показывает температуру двигателя см. здесь!

Содержание

• 1 Принцип работы термостата
• 2 Проверка нового термостата перед установкой
  • 2.1 Видео о проверке термостата на ВАЗ-2114
• 3 Инструмент для замены
• 4 Процесс замены (алгоритм с фото)
  • 4.1 Видео о замене термостата на ВАЗ-2114
  • 4.2 Выбор термостата
• 5 Тестируем

Принцип работы термостата

После запуска двигателя, тосол перемещается по малому контуру, не успевает охлаждаться и быстро нагревается. При достижении температуры 87˚С, термостат открывается и тосол проходит через радиатор охлаждения, в котором охлаждается. При повышении температуры до 102˚С, поршень термостата перемещается еще на 8 мм и открывает движение тосола по большому контуру.

Устройство термостата

Элемент для переключения термостата – термодатчик, который под действием температуры открывает клапан, когда температура снижается, клапан перемещается в исходное положение, закрывая большой контур для тосола.

Основной признак неправильной работы термостата – повышающаяся температура охлаждающей жидкости (тосол или антифриз). В данном случае необходима замена термостата. Присмотритесь к термостату от Лада Гранта, он на 6 дырок!

Проверка нового термостата перед установкой

До того как заменить термостат ВАЗ-2114, требуется выполнить проверку работоспособности нового. Проверка выполняется в следующем порядке:

1. Наполняем водой емкость и помещаем в нее прибор.
2. Ставим посуду с прибором на плиту, нагреваем, контролируя температуру нагрева.

   Нагреваем воду с прибором, контролируя температуру

3. При повышении температуры до 85˚С клапан откроется.

Видео о проверке термостата на ВАЗ-2114

Инструмент для замены

Для замены термостата потребуются инструменты:

• Отвертки крестовая и шлицевая;
• Ключи на 12 и 13;
• Силиконовый герметик;
• Ёмкость для сбора сливаемого тосола.

Процесс замены (алгоритм с фото)

Замена производится при остывшем двигателе. А о выборе охлаждающей жидкости мы уже писали.

Порядок замены термостата следующий:

1. Открываем крышку капота, снимаем фильтр воздухозаборника.
   Снимаем фильтр воздухозаборника

2. Открываем крышку бачка-расширителя.

   Откручиваем крышку расширительного бачка

3. Снимаем сливную пробку, сливаем тосол в специально подготовленную емкость.

   Откручиваем сливную пробку

4. Затем следует ослабить хомуты на патрубках.

   Ослабляем хомуты на патрубках термостата

5. Снимаем крепления, отключаем провод «массы».
6. Отсоединяем шланги, раскачиваем и отсоединяем термостат.

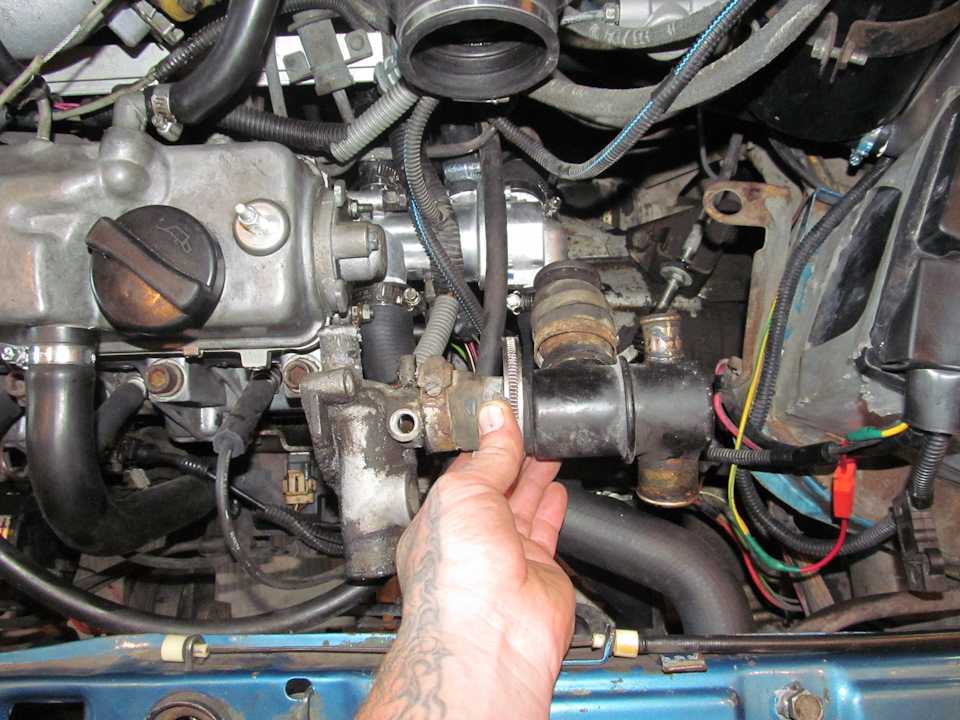

   Извлекаем термостат из гнезда

7. Рекомендуется тщательно осмотреть патрубки подходящие к термостату и при обнаружении трещин заменить на новые.
8. Патрубки следует промазать герметиком и через 10 мин, установить на их место.
9. Заменяем прокладку, устанавливаем крепления и затягивают их. Одеваем резиновые шланги, затягиваем хомуты.
10. Закрываем сливную пробку и заполняем тосолом бак-расширитель.
    Заливаем охлаждающую жидкость в расширительный бачок

11. Запускаем двигатель, проверяем новый прибор на срабатывание. Клапан срабатывает при необходимой температуре.

    Датчик температуры охлаждающей жидкости

Видео о замене термостата на ВАЗ-2114

Выбор термостата

Очень важно правильно выбрать термостат. Следует учесть рабочие параметры и производителя. Подробно об этом мы уже рассказывали в материале: «выбор термостата на ВАЗ-2114«.

Тестируем

Последним шагом проверяем работу отопителя. Равномерный поток теплого воздуха свидетельствует, что замена сделана правильно. Делайте все правильно, и это не займёт много времени. Удачи!

Замена термостата на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Термостат – элемент системы охлаждения, выводящий охлаждающую жидкость на большой круг при определённой температуре. Благодаря термостату двигатель правильно работает и не греется до слишком высокой температуры.  Он отвечает и за прогрев: если термостат изношен и жидкость сразу же выходит на большой круг, то машина греется очень долго (особенно зимой), а значит повышается расход топлива у автомобиля.  Со временем вылезет еще куча проблем, ведь долгая работа движка на холодную на весьма губительна, а езда на холодном двигателе ещё хуже. На движок идёт большая нагрузка, смазка ко всем частям поступает плохо и т. д. По возможности в слишком холодную погоду (-25 и выше, хотя -20 уже достаточно) мы рекомендуем не пользоваться вообще автомобилем, если хотите чтобы движок у него прожил достаточно долгую жизнь и не попросил в ближайшее время капитального ремонта.

Примечание!
Вам понадобятся следующие инструменты: пару отверток разной длины с разными головками (удобнее всего пользоваться короткой отвёрткой), большая широкая ёмкость вместимостью примерно 10 литров,  небольшая кастрюля (залить воду и погрузить термостат).

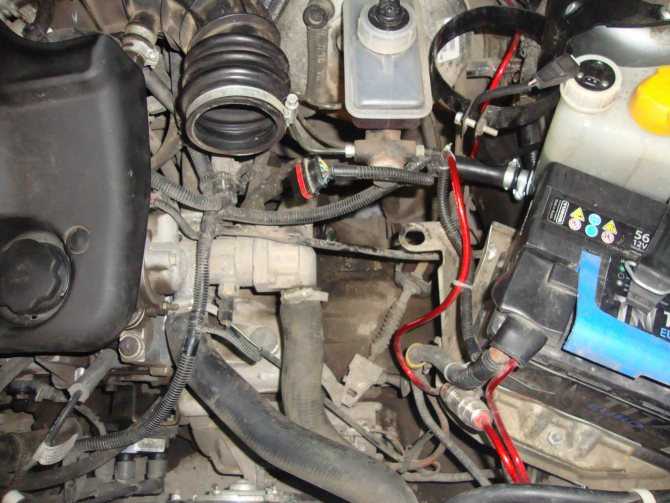

Местонахождение термостата

На инжекторных располагается автомобилях под корпусом воздухофильтра, на карбюраторных  (первые ВАЗ 2115 выпускались пару лет в карбюраторном исполнении) располагается там же, однако корпус перемещён немного в другое место, поэтому на карбюраторе не надо заморачиваться и снимать корпус, а просто скинуть высоковольтные провода и приступать к работе. В любом случае не пугайтесь, корпус снимается быстро и просто, читайте в статье: «Замена корпуса воздухофильтра на автомобилях ВАЗ».   Сняв корпус, вы невооружённым глазом увидите термостат (на фото ниже указан красной стрелкой), а рядом с ним находится аккумуляторная батарея (указана синей стрелкой). Надеемся, мы доходчиво объяснили месторасположение термостата и вы его  с легкостью найдете.

Со временем он изнашивается и клапан начинает неправильно работать (обычно застывает в одном каком-то положении).  От застрявшего положении будет зависеть температура двигателя. Таких положений два:

• Первое –  полностью открытый клапан. Симптомы: жидкость выходит на большой круг, из-за чего автомобиль слишком сильно греется, что не сильно заметно летом, зато ощутим зимой, т.к. автомобиль толком не прогревается.
• Второе – полностью закрытый клапан. Симптомы: жидкость бегает по малому кругу, автомобиль сильно греется и при длительной стоянке с включенным движком, его температура доходит аж до красной отметки.

Редкий случай – клапан встаёт на середину.

Примечание!
Существует метод проверки термостата, не снимая его. Прогрейте машину до температуры 87-92 °С (а пока двигатель холодный, трогайте нижний патрубок, идущий от термостата (фото ниже, указан цифрой 6, он постоянно должен быть холодный, пока движок не достигнет  87-92 °С). На прогретом движке нижний шланг должен греться. Если шланг начал греться раньше времени либо вообще не становиться тёплым,  даже при рабочей температуре двигателя, значит термостат неисправен и нуждается в замене.

Примечание!
Главное – безопасность: не преступайте за работу на горячем движке во избежание ожогов. Работайте только с холодным агрегатом, особенно работая с моторным маслом и охлаждающей жидкостью.

1) Первом делом необходимо слить ОЖ из системы охлаждения. Рубашку охлаждения двигателя трогать не требуется, а сливать жидкость необходимо только лишь из радиатора. Подробную инструкцию мы описывали в статье: «Замена охлаждающей жидкости на ВАЗ 2114»).  Открутите крышку у расширительного бачка (маленькое фото), затем накройте чем-нибудь генератор (указан синей стрелкой), во избежание попадания тосола. Попадание тосола чревато замыканием.  Кстати, в целях безопасности обесточьте аккумулятор, скинув клеммы). Снимите защиту двигателя, если таковая имеется. Подставьте под переднюю часть (место сливной пробки у радиатора, обозначено красным указателем) пустую ёмкость. Отворачивайте пробку, ОЖ начнёт стекать в пустую ёмкость. Опустошив бак, заверните пробку на место и приступайте к замене термостата.

Примечание!
Если ОЖ у Вас новая залита (Месяц назад например только меняли), то можете слить её только обязательно в чистую ёмкость и потом обратно залить в двигатель автомобиля, ничего от этого плохого не будет, но если же жидкость уже плохая, то обязательно смените её на новую, не экономьте на ней, она вить защищает двигатель от перегрева, а так же от коррозии (В жидкости спец. присадки присутствуют)!

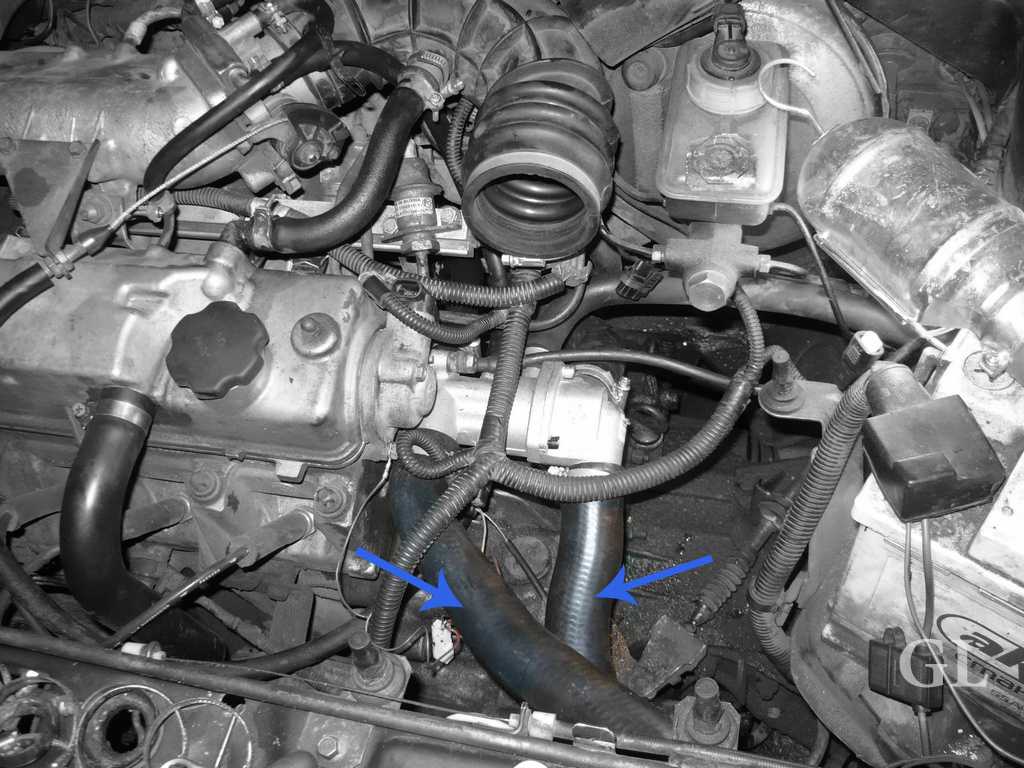

2) Выкрутите винты, удерживающие шланги хомутами (обозначены красным).  Обратите внимание на шланг, винт крепления которого указан синей стрелкой. Он снимается вместе с термостатом, поэтому выкрутите винт, крепящий его к патрубку (маленькое фото) и снимите термостат вместе с данным коротким шлангом. Теперь выкрутите винт крепления шланга к термостату и разъедините их между собой.

Установка термостата производится в обратном снятию порядке.   Треснутые шланги заменяются на новые, иначе они могут подтекать Перед установкой термостат проверяется на исправность (настоятельно рекомендуем данную процедуру). В кастрюлю наливается вода и подогревается до температуры 78-80 °С  (замеряется по термометру). Затем погружается термостат и при достижении температуры в 87+2 °С, он обязательно должен начать открываться, точнее его клапан. Мы указали на фотографии стрелками детали.

Ниже прикреплен видеоматериал по теме сегодняшней статьи, рекомендуем ознакомиться:

На ВАЗ-2114 печка дует холодным воздухом. Что делать?

ВАЗ-2114 — второе поколение легендарной «Лады Самары». Машина приобрела новый вид, но не избавилась от старых проблем. В частности, это регулярные проблемы салонного отопителя. Часто бывает, что печка ВАЗ-2114 дует холодным воздухом по бокам и на лобовое стекло. Естественно, эту проблему нужно решать в срочном порядке до наступления первых холодов. Итак, давайте рассмотрим, почему на ВАЗ-2114 печка дует холодным воздухом и как решить эту проблему.

Термостат

Это своего рода клапан, который заставляет охлаждающую жидкость двигаться по большому или малому кругу. Он служит для быстрого прогрева двигателя. Но эта часть тоже связана с отопителем салона. Пока термостат не откроется на «большом круге», печка будет холодная. Эта проблема наблюдается не только на холостом ходу. На ВАЗ-2114 печка дует холодным воздухом из-за недогретой охлаждающей жидкости. Вместе с этим страдает и сам мотор, потому что находится не в своем температурном режиме. Самая оптимальная цифра 80-90 градусов. Если меньше, то элемент открывается раньше времени или вообще застревает. В последнем случае он подлежит только замене. Благо новый термостат на «Самаре» стоит недорого – около 300 руб.

Воздух в системе

Это вторая причина того, что печка ВАЗ-2114 дует холодным воздухом. Также из-за этой проблемы может перегреваться и сам мотор. Где в системе может быть воздух? Причина – несанкционированный «подсос», который может возникнуть при ремонтных работах системы. Так вот, очень часто воздух попадает при замене того же термостата или крана отопителя. Как я могу проверить это в системе? В первую очередь следует обратить внимание на датчик температуры. Но не всегда это дает точный результат. Машина может работать и в обычном режиме, но при этом в радиаторе печки будет воздух. Как это определить? Достаточно коснуться резиновых патрубков, которые идут к теплообменнику. У ВАЗ-2114 они справа, со стороны пассажира. Всего в печной системе два патрубка. Если при их сдавливании ощущается воздух, то его необходимо удалить.

Как почистить систему от пробки?

Решение проблемы достаточно простое. В горку нужно заезжать передней частью машины. Чем выше степень восстановления, тем лучше. Далее на работающем моторе откручиваем пробку с расширительного бачка и ждем пока из системы выйдет весь воздух. По законам физики воздух легче жидкости и стремится вверх. Поэтому мы создадим для этого самые благоприятные условия. Достаточно трех-пяти минут работы двигателя, чтобы полностью удалить пробку из системы. Периодически его следует подгазовывать до 2-3 тысяч оборотов, чтобы создать большее давление для охлаждающей жидкости (чем больше крутится коленвал, тем больше крутится помпа). Также рекомендуется сжимать и разжимать надутый сосок – так мы ускорим процесс выхода кислорода наружу. Но будьте осторожны — температура может достигать 90 градусов. В целях безопасности надевайте перчатки.

Заслонка

Это еще одна причина, по которой печка ВАЗ-2114 дует холодным воздухом в ноги и не только. Демпфер может быть ненадежно закреплен по нескольким причинам. Так, рычаг управления может оторваться или отслаиваться пена. В последнем случае нужно вставить новый. Желательно качественный клей.

На ВАЗ-2114 печка дует холодным воздухом по бокам

Фото боковых заслонок вы можете увидеть ниже. Владельцы автомобилей ВАЗ-2114 часто сталкиваются с подобной проблемой: в окно и в ноги идет теплый воздух, а по бокам – холодный. Какова причина? Причина — в непродуманном расположении корпуса печки. Эта проблема наблюдалась на советской «восьмерке». Итак, патрубки каналов бокового обдува находятся ниже самой заслонки. И как только последняя приоткрывается, холодный воздух сразу же попадает в заслонку.

Боковая подушка безопасности находится в ногах водителя с левой стороны. Если печка ВАЗ-2114 дует холодным воздухом по бокам, следует подтянуть тросик. Это можно сделать двумя способами:

• С помощью пассатижей, не разбирая демпфер. Поднявшись к проблемному месту, сжимаем элемент на несколько десятков градусов.
• С помощью круглогубцев. Это более эффективный вариант. Для этого снимите туловище с рычага дроссельной заслонки и немного поверните его. Для удобства рекомендуется частично разобрать консоль. Таким образом, вы можете контролировать плотность закрытия створок на месте.

Рычаг рычага

Если в печке ВАЗ-2114 дует холодный воздух, даже после затяжки троса, стоит осмотреть состояние самого рычага, открывающего заслонку. Несмотря на толщину металла, он может треснуть. В этом случае заслонка находится в одном месте. Обычно он слегка приоткрыт. В результате оттуда дует воздух совсем другой температуры. Выход — купить новый рычаг. Но часто он продается в сборе с дефлектором. После замены печка работает как положено. Горячий воздух дует со всех сторон — к ногам, спереди, к центру и в стороны. Самой заслонкой является сама заслонка. Причин его деформации немного (банальное использование печки на пределе возможностей), но исключать эту проблему из списка не стоит.

Заключение

Итак, мы выяснили, по каким причинам на ВАЗ-2114 печка дует холодным воздухом. Как видите, проблемы могут быть разными. Но перед покупкой новых деталей нужно точно определить суть проблемы. Наверное, всему виной шлюзовая камера. В случае с кабелем менять его целиком не обязательно. Выше представлен способ, как восстановить его работоспособность простым подтягиванием. Но какая бы причина ни возникла, в любом случае ее можно решить своими руками с минимальными затратами.

Сауна Ваз-2114 — Maye hannuwansu

Abin baƙin ciki, da ginawa ingancin m motoci ne muhimmanci daban-daban daga kasashen waje ne ba hanya mafi kyau. Все aka gyara na da cikakkun bayanai na mu inji ne a kan tsari na kasa shigo, da kuma термостат ne ba togiya. Яу за му дуби ядда ака майе гурбинсу термостат Ваз-2114 («инжектор» да «ситати») да ханнунса.

bincikowa da

Da farko muna bukatar mu tantance ne ko bawann abu ne a mai kyau yanayin. Yadda za термостат дуба? Ваз-2114 за ка ия ​​сигина та рашин лафия м мотор зафи фийе да кима, казалика да рашин зафин джики цикин гида думи. Har ila yau, inji hasarar da tsauri yi, cewa shi ne, sannu a hankali ke hanzari. Идан ка сами ко да дайа дага wadannan cututtuka, я камата ка кула да термостат.

Ваз-2114 — термостат sauyawa da Sanadin laifinsu

Me ya sawann daki-daki, daga oda? А мафи м далилин — ши не джари на дабан-дабан адибас а цыкин абин хава та саньяя царин. Шкала, kafa a ciki muhimmanci kaskantar da wasan kwaikwayon na термостат, yin shi kasa mobile. Сакамакон хака, ванан абу да ака ба ядда я камата амса да заззаби канже-кандже цикин царин маганин даскарева. Мафи сау да ява, да кумфа не кафа цикин ваданда масу моточи да чева маймакон инганчин маганин даскарева зуба фили рува. Wannan yanayin, да термостат iya jam a bude matsayi. Саан нан да «охлаждающая жидкость» (ватау байяна рува) зай кевая а баббан да’ирар. Дага бисани, да двигатель, он же сосай догон кай та зафин айки, да кума а цикин хунтуру дук ба ши ивува а йи. Сабода хака, дон каре ка дага мота сикелин, ши ваджиби не дон чика каваи инганчин маганин даскарева, кума а коване хали ба дон амфани да рува. Waɗannan duka su ne manyan Sanadin saboda abin da ke sauka da термостат.

Ваз-2114 — термостат sauyawa. Кан aiwatar да демонтаж

Da farko muna bukatar shirya wadannan sa na kayan aikin da kayan:

1. Da dama karfe зажимы.
2. Тройник 19 диамита.
3. Термостат Sabon. Ваз-2114 (майе гурбин термостат байяна кадан а каса) айки да кьяу таре да УИН ламба бангаре кума метал инкар.
4. Тийо 50-60 сантимита догонов (елец дага хайхува «Москвич»).

Янзу кана ширье ка тафи. Da farko muna bukatar mu cire hula daga fadada tanki. Далее, kwance cikin lambatu toshe da kuma jira har sai da lagireto da охлаждающая жидкость zub da duk. Pre da shawarar a sanya wani kwantena a 5-10 lita, wanda zai tara maganin daskarewa. Затем закрутите magudana toshe da kuma tiyo зажимы для герметичности слабительное bututun ƙarfe murfin da термостат gidaje. Дауки фитар да габа да рая тиё бая моци да ши та ханьяр да трубка па ruwa famfo.

Баян ванан, кванце ‘ян сукурори крепление мурфин кума чире ши таре да термостат. Sa’an nan a hankali задушить покрытие cikin wani mataiimakin. Shi ne ya kamata a lura da cewa a cikin ganuwar dawann kayan aiki ya zama taushi soso roba. Idan akwai wani irin riko, mu sa wani yanki na roba a garesu. Bugu da ari, matsi farantin kayyade na’urar down da kuma disengaged daga ПАЗЫ. Yanzu dauki fitar da термостат murfin. Все, саан нан за ка ия ​​шигар да сабон дайа.

Шигарва цари

То, янзу каши на бию на гяра мотар та саньяя царин Ваз-2114. Yadda za a canza термостат да кума шигар да вани сабон дайя? Domin Wannan, муна bukatar ‘ян mintuna на свободный lokaci да кума мафи žarancin kayan aikin. Yanzu ta zauna ita kaɗai don saita wurin термостат sabon samu abin hawa. Ваз-2114 (майе гурбин ванан бангаре я камата ба за а заайи ба таре да мусамман гваджин) доле не да фарко гане асали кан васан кваиквайон на саньяя царин ака гьяра. Kafin установка термостата dole ne a bari для пригодности к эксплуатации. Domin Wannan tafasa wani kwanon rufi na ruwa zuwa 80 digiri по Цельсию да кума джефа ши байя. Zazzabi на 87 digiri sanda inji dole ne ci gaba daga привод. Idan ba, шансы пе ка sayi wani м термостат. Ваз-2114 (sauyawa daga cikin m sassa to ba ya warware matsalar tare da sanyaya tsarin) ne kawai zuwa tafasa, wanda zai lalle rage ciki konewa engine rayuwa. Wannan yanayin, muna bukatar kawai wani aiki термостат.

Даки-даки, дага ванан кафа камар ванкан зува кау а байа домин. Gaskiya, shi wajibi ne don kula da ‘yan maki. Lokacin da устанавливает вани куса, смотрите на cikin O-zobe tsagi a cikin soket. Idan ya ƙunshi wani lalace ko mai tsanani maras kyau, shi ne mafi kyau ga maye gurbin shi da wani sabon daya. Har ila yau, O-zobe dole ne resilient yanayi.

А карше матаки

Далее cика маганин даскарева саньяя царин (чика та та ханьяр фадада танк зува бабба танк каййаде бел баки). Баян руфе хула, фара да двигатель кума гане асали царин для утечек та ханьяр дангане да термостат садарва. Карше на холостом ходу двигатель греет хар зува 90 дигири Цельсия. Wannan zai taimake mu mu cire kafa a sanyaya tsarin, iska Aljihuna.

Ya kamata a lura da cewa wadannan umarnin za a iya amfani da duka biyu an allura, da kuma карбюратор Ваз.
