Где находится маркировка на литом диске: необходимые размеры для надежной установки колеса
расшифровка обозначений на колесных дисках для легковых автомобилей
Колесный диск является одной из самых ответственных деталей, связывающих автомобиль с дорогой через шину. При замене резины или покупке новых дисков, зачастую возникает необходимость узнать парметры колеса. Расшифровка маркировки дисков и других обозначений на них поможет разобраться со всеми параметрами и характеристиками ваших колес.
Большинство характеристик колесных дисков влияет на безопасность езды и длительность безотказной работы подвески. При выборе дисков необходимо выяснить, модели с какими характеристиками допускаются к использованию на вашем авто. Только при соответствии всех требований их можно устанавливать на машину.
Умение читать маркировку колесных дисков помогает безошибочно подобрать подходящие колеса к автомобилю. Важно лишь правильно распознать нанесенные на диске обозначения, чтобы не ошибиться с их верной расшифровкой.
Штампованные и литые диски для легковых автомобилей имеют одно и то же стандартное обозначение (маркировку).
В качестве примера можно расшифровать один из вариантов маркировки колесного диска: 7,5 J х 15 Н2 5х100 ЕТ40 d54.1
Расшифровка данной маркировки будет следующей:
Ширина обода (rim width)
Цифра 7,5 в примере маркировке указывает расстояние между внутренними краями обода в дюймах. Этот показатель учитывается при выборе покрышек, т. к. у каждой шины есть определенный диапазон ширины обода. Лучше всего, когда ширина обода находится в среднем диапазона покрышки.
Тип кромки обода (flange)
Латинская буква J в маркировке диска обозначает форму закраины обода. Это место, в котором диск соединяется с шиной. Среди наиболее распространенных обозначений для легковых автомобилей встречаются: P, D, B, K, JK, JJ, J. Каждая буква скрывает несколько параметров:
- радиус закругления,
- форма контура профиля,
- угол наклона полок,
- высота полок и т.
д.
д.Чаще всего в современных легковых автомобилях встречается закраина в форме J. Полноприводные модели обычно комплектуются дисками с обозначением типа JJ.
Закраины обода колесного диска оказывают влияние на монтаж шины, массу балансировочных грузиков, устойчивость покрышек к смещению в экстремальных ситуациях. Поэтому, несмотря на внешнее сходство дисков JJ и J, нужно отдавать предпочтение той кромке обода, которую рекомендует автопроизводитель.
Разъемность обода
Знак «х» говорит о том, что обод выполнен в неразъемном виде и представляет собой единое целое, а знак «-» указывает на то, что он состоит из нескольких комплектующих, и его можно разобрать и собрать. Неразъемные диски отличаются от разборных конструкций легкостью и большей жесткостью.
Колесные диски с ободом «х» предназначены для эксплуатации их с эластичными шинами, что характерно для легковых и небольших грузовых автомобилей. В случае грузовых покрышек, которые отличаются жесткостью, требуются разъемные конструкции дисков.
По-другому произвести монтаж шины на колесный диск просто невозможно.
Монтажный диаметр (rim diameter)
Монтажный диаметр – это размер посадочного обода колесного диска под шину.
Монтажный диаметр обычно указывается в дюймах (в нашем примере – это цифра 15). В обиходе автомобилисты ещё называют его радиусом диска. При подборе шины этот показатель обязательно должен совпадать с её монтажным размером.
Стандартными значениями монтажных диаметров диска для легковых автомобилей и кроссоверов будут величины от 13 до 21.
Кольцевые выступы или подкаты (hump)
Обозначение Н2 расшифровывается следующим образом. Кольцевые выступы (хампы) находятся с 2 сторон диска. Эти подкаты предназначены для фиксации бескамерной шины на колесном диске. Они препятствуют оттоку воздуха в случае внешнего воздействия на покрышку. Применяются и другие обозначения:
FH — подкат имеет плоскую форму (Flat Hump),
AH — у выступа асимметричная форма (Asymmetric Hump) и т.
д.Расположение крепежных отверстий (Pitch Circle Diameter)
В маркировке 5х100 первая цифра указывает количество отверстий в колесном диске. Число 100 обозначает диаметр окружности, на которой размещаются крепежные отверстия.
- Количество крепежных отверстий для легковых автомобилей обычно колеблется от 4 до 6 штук.
- Стандартными значениями диаметра окружности будут 98 ÷ 139,7.
Определить на глаз соответствие размера ступицы и диска не всегда удается. А установка диска 98 вместо 100 может привести к перекосу колеса, что станет причиной биения, а также самопроизвольного откручивания болтов.
Вылет диска (ET, Einpress Tief)
Вылет диска представляет собой расстояние между плоскостью прикосновения диска со ступицей и плоскостью, которая проходит через центр поперечного сечения колесного диска. Величина выражается в миллиметрах, а вылет бывает как положительным (ЕТ40), так и отрицательным (ЕТ-30).
Этот показатель должен соответствовать рекомендациям автопроизводителя, иначе в экстренной ситуации, силы, действующие на подвеску, могут разломать диск.
Диаметр посадочного отверстия (hub diameter, DIA)
Центральное (ступичное) посадочное отверстие колесного диска указывается в миллиметрах, например d54.1. Диаметр посадочного отверстия в легковых автомобилях колеблется от 50 до 70 мм. Очень важно точно подбирать диск в соответствии с посадочным пояском ступицы автомобиля.
Даже при незначительных отклонениях одного из параметров колесного диска от требований автопроизводителя появляется угроза ускоренного износа шины, что может привести к её разрушению в экстремальной ситуации (высокая скорость, резкое торможение, крутой вираж).
При остановке машины по вине двигателя, можно вызвать эвакуатор, мастера или уехать за помощью на «попутке». А вот когда на высокой скорости происходит разрыв покрышки или отрывается колесо от ступицы, это создает опасность жизни водителя, пассажирам и другим участникам дорожного движения. Поэтому колеса всегда должны быть в исправном состоянии и находиться под постоянным контролем водителя.
Где на дисках пишется маркировка у колеса (расшифровка значений)
Главная » Эксплуатация » Шины
Рынок автомобилей всегда рад предложить покупателям аксессуары на любой вкус и кошелек. Это же касается и колес. В этой статье вы узнаете, где на дисках пишется маркировка и как узнать размер диска на авто, чтобы подобрать наиболее оптимальную конфигурацию и избежать ошибок.
Содержание
- Где на дисках пишется маркировка
- Как узнать размер диска на автомобиле
- Как расшифровать параметры диска
- Пример маркировки модели 7jx15h3/112 ET45 d 66. 6
- Пример маркировки модели КрКЗ UA160651/ 2 Jxh3 ET47 560 226.15
- Вылет диска: что это и за что отвечает
- Как выбрать диски для автомобиля
- Как правильно читать обозначения на дисках автомобиля – видео
6Где на дисках пишется маркировка
Маркировку покрышек машин можно разделить на два типа: обычный и дополнительный.
- Обычная маркировка – это данные о разъемности и ширине обода, его выступах и вылете, разновидности его кромки и диаметре (D).
- Дополнительная маркировка – это сведения о наивысшей нагрузке, предельном давлении в шине, способах изготовления диска, а также информация про сертификацию изделия. При этом не на каждой модели есть все выше перечисленные данные.
На изделиях литого типа маркирование делают на спицах или между спицами на внешней стороне. Все сильно зависит от определенной модели. Надписи часто есть внутри спиц. По всей окружности крепежного отверстия под гайку ступицы, между специальными отверстиями для болтов, наносятся определенные данные касательно размера и параметров изделия.
Что такое специальные штампы на машине
Это самая простая и бюджетная разновидность покрышек. На изделиях штампованного типа маркирование находится на поверхности с внешней или внутренней стороны. Сегодня есть два вида нанесения. Первый — надписи наносят на участок между специальными отверстиями для крепежа. Второй – данные указываются по всему периметру обода вблизи его внешнего края.
Как узнать размер диска на автомобиле
Как можно узнать какая сверловка на дисках? Все очень просто. Размеры литых моделей зависят от их диаметра. Последний можно легко увидеть на маркировании боковины шины. После буквы R находится число, которое означает диаметр изделия.
Диаметр часто указывают на маркировке внутри покрышки.
Как расшифровать параметры диска
Множество параметров автодисков непосредственно влияет на время функционирования подвески без потребности в ремонте и безопасность езды. Выбирая такие изделия, важно знать, модели с какими параметрами можно монтировать на транспортное средство.
Лишь при полном соответствии ряда требований вы можете устанавливать колесо на авто.
Умение быстро и легко читать маркирование дает возможность выбирать колеса к машине правильно и без ошибок. Важно только верно распознавать на изделии все обозначения.
Пример маркировки модели 7jx15h3/112 ET45 d 66.6
Рассмотрим маркирование колеса: 7jx15h3/112 ET45 d 66.6:
- 7,5 — ширина покрышки в дюймах.
- J — эта латинская буква означает кое-какие особенности конструкции колеса и не имеет большого значения.
- x — изделие нераздельное.
- 15 — посадочный D модели, который соответствует посадочному D покрышки.
- Н2 — наличие на полках обода двух хампов.
- 5/112 — PCD (сверловка колесных автомобильных дисков). Цифра 5 – это число отверстий для различных гаек и болтов. Цифра 112 — это D окружности в мм, на которой они находятся.
- ET 45 — вылет у изделия положительный. Его размер 45 мм.
- d 66.6 — данный параметр определяет D центрального отверстия (DIA).
Его размер 45 мм.Пример маркировки модели КрКЗ UA160651/ 2 Jxh3 ET47 560 226.15
Рассмотрим маркирование модели: КрКЗ UA160651/ 2 Jxh3 ET47 560 226.15:
- КрКЗ — Кременчугский колесный завод.
- UA — Украина.
- 16 06 — дата изготовления июнь 2016 г.
- 5 1 / 2 — ширина наружной части изделия – 5,5 дюйма.
- J
- x — неразъемный обод.
- h3 — тип посадочных полок. Латинская буква H обозначает наличие выступа для установки шин без камер. Число 2 – выступ есть внутри и снаружи обода.
- ЕТ47 — вылет колеса составляет 47 мм.
- 560 — наибольшая нагрузка на модель составляет 560 кг.
- 226.15 — фабричная маркировка модели.

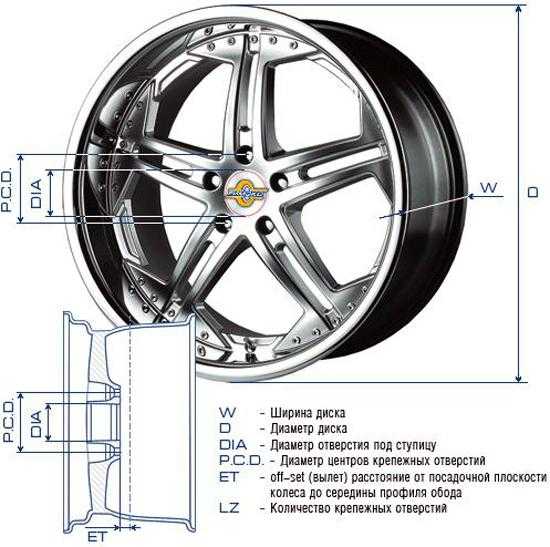

Помимо такого маркирования, на модель наносят следующие условные обозначения:
- LZ — обозначение общего числа отверстий для крепежа.
- DIA — диаметр основного отверстия.
- PCD — pcd на дисках колес что это? Это диаметр расположения всех отверстий.
Вылет диска: что это и за что отвечает
Вылет – дистанция между вертикальной плоскостью симметрии модели и плоскостью приложения покрышки к ступице.
Вылет – это крайне важная характеристика. Ведь если он не будет подходить по диаметру и общему количеству отверстий для болтов, то вмонтировать такую покрышку будет невозможно. Модель с неподходящим стандартному вылету часто легко можно установить на ступицу и вроде бы он будет выполнять задачи вполне нормально. Но так ли это?
Вылет покрышки должен подходить требованиям изготовителя машины. Каких-либо отклонений в любые стороны здесь не может быть в принципе.
Как выбрать диски для автомобиля
Приобретение новых дисков – это достаточно редкое событие. Для такой покупки есть несколько причин:
- У колес, которые используются в автомобиле есть существенные повреждения.
- Новые покрышки покупают в качестве запасных.
- Хороший метод изменения внешнего вида транспортного средства.
Чтобы правильно выбрать такой товар, потребуется смотреть не только на их внешний вид, но и на целый ряд технических параметров:
- Диаметр. Это цифра из двух значений в дюймах, которая должна быть аналогичной посадочному размеру покрышки. Покупка колес по марке машины не обходится без официального руководства. Там можно найти все подходящие размеры. Если в инструкции к автомобилю указано, что подходящие колеса – модели с диаметром 15-17 дюймов, то изделие на 18 дюймов будет уже мешать элементам тормозов при поворотах либо тереться об арку покрышки. А колесо на 13 дюймов существенно ухудшит управляемость. Машина станет более валкой.
- Диаметр посадочного отверстия (цо на дисках). Этот параметр обозначают буквой из латиницы D. Он должен быть аналогичным размерам ступицы машины. Если необходимого вам диаметра нет в наличии, лучше купить большее изделие, потому что его легко вмонтировать специальным инструментом.
- Наибольшая нагрузка. Этот параметр показывает какой предельный вес может выдержать одна модель.
- Форма отверстий для крепежей. Для современных легкосплавных типов используются длинные болты с наконечниками в виде конуса, а для штампованных — короткие болты с плоскими головками.
Машина станет более валкой.- Ширина. В маркировании она отмечается буквой J. Посадочное место колеса должно быть на четверть меньше общей ширины протектора. При этом важно понимать, что габариты шин и колес часто указаны в различных измерительных единицах.
- Отверстия для крепежей. Важно обязательно смотреть на количество болтов и дистанцию до самого центра ступицы транспортного средства, на которую непосредственно устанавливается покрышка.
- Вылет (ET). Это одна из наиболее важных стадий покупки. Вылет – дистанция от середины обода изделия до плоскости, прилегающей к ступице транспортного средства. Если в маркировке нет этих двух букв, значит нужно искать слово Offset. Его сегодня применяют такие производители, как 5Zigen и Alutec. Французские фирмы штампуют обозначение Deport. Чем колесный вылет крупнее, тем больше внутри колеса поместится различных деталей и узлов. Важно подбирать изделия по тем характеристикам, которые описаны в руководстве либо по габаритам ранее установленных механизмов и узлов.
- Наличие хампов. Это специальные выступы для лучшей фиксации шин без камер. Они есть у подавляющего большинства дисков.
- Дизайн. На современных спортивных машинах очень будут хорошо смотреться ажурные изделия с красивыми спицами. Для внедорожников лучше выбирать более крупные модели.
- Цвет. Наиболее часто покрышки приобретают цвет прямо на производственной линии. Вы можете купить покрышки под оттенок кузова либо подобрать какой-то контрастный оттенок.
Вы можете купить покрышки под оттенок кузова либо подобрать какой-то контрастный оттенок.Как правильно читать обозначения на дисках автомобиля – видео
Выбирать диск автомобильного колеса необходимо по технических сведениях, которые предоставляет производитель транспортного средства. В том числе, по габаритам покрышек определенной марки автомобиля, их типам, диаметрам отверстий и значениям вылетов. На подавляющее большинство машин можно устанавливать покрышки разных диаметров. Но их главные характеристик должны непременно соответствовать официальным документам.
Оцените автора
Как определить маркировку колес
Если вы хотите установить новые колеса на свой автомобиль, вам необходимо знать, какие бывают маркировки колес.
Маркировка по бокам колеса может указывать на очень важную информацию, которая может помочь вам определить не только правильные колеса для ваших конкретных нужд, но и определить, какие характеристики у каждого из них есть. В связи с этим просмотр такого рода информации чрезвычайно полезен и может помочь вам сэкономить время и деньги, поэтому вы всегда покупаете правильные диски и колеса в следующий раз, когда будете на рынке.
Где и на что смотреть
На внутренней стороне колес находится ряд маркировок, номеров и надписей, которые вы найдете. Вам нужно знать, что означает каждая часть информации, иначе это просто выглядит как тарабарщина. Возьмем, к примеру, вот этот:
7J x 16 h3 5/120 ET47
7 – ширина обода. Для начала, первая серия чисел будет размером внутренней ширины колеса в дюймов . Это может выглядеть как 6 ½ или 7 , 7 ½ или что-то подобное.
Независимо от числа, первым всегда является внутренняя ширина. Если мы применим его к нашему примеру, мы получим (7 x 25,4 мм = 177,8 мм). За этим начальным номером следует буква.
J – Это форма используемых вами колес, при которой борт шины сидит непосредственно на колесе шины. Эта буква ДОЛЖНА СОВПАДАТЬ с маркировкой вашей шины, но не паникуйте. «J» — это наиболее распространенный идентификатор профиля, который используется в большинстве легковых автомобилей.
JJ, K, JK, B, P, A, D, S, T, W — это еще одно обозначение формы борта, используемое сегодня. Большинство из них характерны для определенной отрасли: лесного хозяйства, сельского хозяйства, подъемных машин и даже мотоциклов, но объяснение их всех выходит за рамки цели этого текста.
После этого будет строчная буква (например, «x»).
x – Если есть «х», это означает, что колеса были сконструированы как единое целое.
Если вы заинтересованы в конструкции колес, дополнительную информацию вы можете найти в разделе Литье VS Ковка.
16 – Число, следующее за всем выше, означает диаметр колес в дюймах . В нашем конкретном случае диаметр обода составляет (16 x 25,4 мм = 406,4 мм). Тот же номер должен быть указан на боковине смонтированной шины, так что здесь никаких компромиссов.
Если вам нужна дополнительная помощь в чтении маркировки шин, ознакомьтесь со статьей: Коды шин – что они означают?.
h3 — Такой гребень у колес. Фланец — это выпуклость, расположенная на колесах прямо в том месте, где сидит борт шины. Это поможет предотвратить падение шины на колеса.
5/120 – После этого следует расширенная дробь, например 5/120 (или 5 x 120). Первая цифра указывает количество болтов или гаек, используемых на колесе (обычно четыре или пять).
Второе число Диаметр делительной окружности (PCD). Это воображаемый диаметр (в миллиметрах) окружности, проходящей через центральное отверстие винтов, удерживающих установленные колеса.
ET47 — Следующее число, которое является последней маркировкой колес, которую вы увидите, — это смещение , которое представляет собой расстояние между осевой линией колес и плоскостью ступицы, размещает элементы крепления колеса. Смещение измеряется в миллиметрах. Число может иметь положительное смещение , нулевое смещение и отрицательное смещение . Положительное смещение означает, что центральная линия колес расположена дальше, чем центр элемента крепления ступицы колес. Нулевое смещение означает, что оно идеально совпадает с опорой колеса, а отрицательное смещение означает, что элемент крепления ступицы находится дальше, чем плоскость центральной линии колес.
В нашем случае смещение положительное: 47 мм .
Заключение
Существует удивительное количество информации, используемой при описании шин и колес, таких как OEM , серийная часть , производитель и т. д. Все это очень важная информация, которую необходимо изучить. когда дело доходит до установки новых колес и шин. Как только эта информация станет доступной и станет возможным найти самые лучшие колеса, вы сможете решить, какие колеса будут работать лучше всего для вас и какие колеса могут дать вам желаемый уровень производительности, который вы ищете. Если возможно, всегда обращайтесь к руководству пользователя вашего автомобиля, просто чтобы быть уверенным.
ПОДРОБНЕЕ: Проверка в последнюю минуту перед покупкой нового комплекта автомобильных дисков
Как читать и понимать маркировку размеров дисков
Ищете новый комплект блестящих дисков? Или, может быть, увеличить или уменьшить исходный размер обода вашего автомобиля на дюйм?
В этом случае вы уже знаете, что вам нужно учитывать несколько факторов при покупке дисков, и правильный размер диска — одна из таких вещей.
К сожалению, определение размера обода может быть очень запутанным, но не волнуйтесь, это руководство облегчит вам задачу.
При чтении маркировки размера обода вам необходимо найти ширину, диаметр, вылет и зазор. Вы можете найти эти размеры на маркировке обода или измерив их самостоятельно. Если они у вас есть, найти диски нужного размера для вашего автомобиля не составит труда.
Готовы узнать размер обода? Давайте начнем.
Диски и колеса — это одно и то же?Во-первых, мы должны очистить воздух от чего-то, что вызывает много путаницы в отношении нижней части автомобилей. В какой-то момент у вас наверняка возникнет вопрос: «Ободья и колеса — это одно и то же?»
Ну и да и нет. Во-первых, части вашего автомобиля, которые касаются дороги, состоят из нескольких частей, и каждая часть выполняет определенную функцию. Проблема в том, что некоторые из их имен используются по-разному, в зависимости от того, где вы находитесь в мире и с кем разговариваете.
Как правило, многие люди используют термины «обода» и «колеса» как синонимы, когда речь идет о металлической части, вокруг которой вы оборачиваете резиновую шину. Тем не менее, есть некоторые споры о точном использовании этих двух терминов.
Например, некоторые люди могут называть весь блок «ободом» или «колесом». Другие могут использовать термин «обод» для обозначения только внешней части стального или легкосплавного диска, а не всего диска целиком.
Разница в этих двух терминах не так уж велика. Даже если вы разговариваете с человеком, который использует другое слово для обозначения обода, вы оба поймете, что имеет в виду другой, говоря, например, о размере колеса.
Одно можно сказать наверняка, независимо от того, решите ли вы назвать это ободом или колесом, нет никаких споров о названии резиновой детали, которая его оборачивает, то есть о шине. Это универсальный термин, альтернативы которому нет. За исключением орфографии, конечно, которая в другом месте означает «шина».
Нет, размер обода не обязательно совпадает с размером шины, хотя они тесно связаны между собой.
Примечание: Из-за отсутствия лучшей фотографии изображение, показанное выше, является примером кода размера шины или маркировки. Я изменю это фото, как только у меня будет возможность снять один из дисков моей машины.
Видите ли, автомобильные диски определенного размера можно использовать с шинами разных размеров, если середина шины совпадает с серединой обода. Тем не менее, существует ограниченный диапазон ширины шин, которые подходят для любого размера обода.
Понимание размера обода Понимание размера обода имеет решающее значение по нескольким причинам, например, при установке дисков на автомобиль и выборе для них шин правильного размера. Итак, мы рассмотрим, где найти размер обода, отмеченный на вашем ободе, как прочитать эту маркировку и как измерить ее самостоятельно.
Всю необходимую информацию о размере обода можно найти на самих ободах. Маркировка размера обода обычно расположена на задней части ступицы на ободе. Поскольку он находится сзади, вне поля зрения, вам, возможно, придется приложить небольшое усилие, чтобы хорошо рассмотреть маркировку.
Вот небольшой лайфхак: как только вы определили, где находится маркировка (например, на ощупь), но не можете увидеть ее под правильным углом, попробуйте сфотографировать ее с помощью камеры смартфона.
Эта маркировка говорит вам о трех вещах:
- Диаметр
- Ширина
- Расположение болтов
Определение размера обода слишком сложно. К сожалению, понимание того, как считывать размер обода по этим маркировкам, — это совсем другая история.
Помните, что у производителя ограничено место для перечисления всех характеристик обода, поэтому вместо этого они должны использовать коды.
Лучший способ помочь вам понять это на примере.
Например, вы можете найти маркировку обода, которая гласит:
7,5Jx16h3 ET 35 |
