Предохранители и реле Ваз 2106
Всем привет сегодня хочется поговорить о блоке предохранителей и реле на автомобиле Ваз 2106. На шестёрке предохранители находятся в салоне а вот реле под капотом раскиданы по разным местам. Да кстати в салоне Ваз 2106 есть тоже реле чуть не забыл.Иногда именно предохранитель или реле может причиной неисправности того или иного элемента.
Расшифровка и обозначения предохранителей на Ваз 2106Назначение блока предохранителей на Ваз 2106
Все реле на автомобиле Ваз 2106
Реле на автомобиле Ваз 2106 достаточно много. И иногда бывает достаточно трудно найти нужно реле элемента,а особенно трудно найти где они находятся попробуем разобраться в данном вопросе и показать расположение всех реле автомобиля Ваз 2106.
ПОЛЕЗНЫЙ СОВЕТ
При выходе из строя рекомендуется заменять реле в сборе, так как, если сгорела обмотка, или сильно обгорели контакты реле, качественно восстановить его работоспособность затруднительно
Реле регулятор напряжения который отвечает за зарядку на автомобиле Ваз 2106 находится около бачка с тормозными жидкостями на картинке ниже думаю будет понятно.

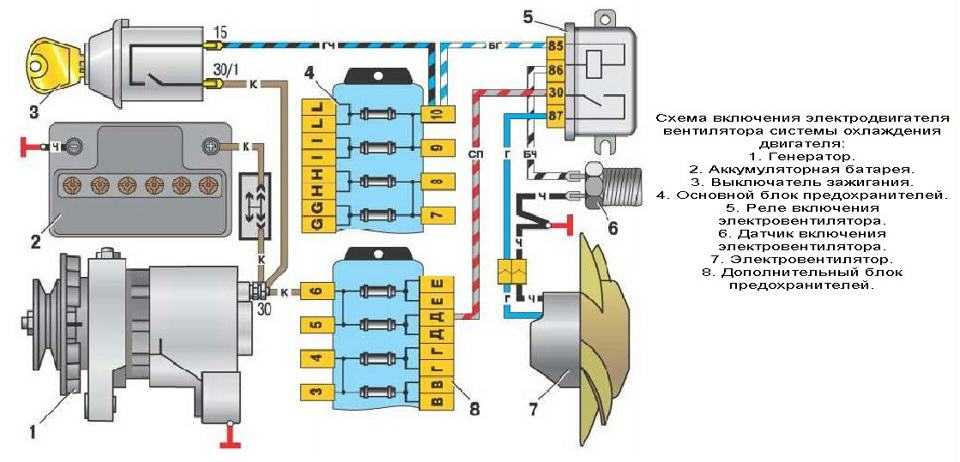

Реле включения вентилятора радиатора системы охлаждения двигателя
Реле вентилятора на ваз 2106 находится не далеко от реле напряжения ближе к расширительному бачку.
Реле сигнализатора заряда аккумуляторной батареи Ваз 2106
Реле лампочки аккумулятора находится со стороны аккумулятора.
Реле включения дальнего света фар Ваз 2106
Реле включения ближнего света фар
ПРИМЕЧАНИЕ
Реле включения дальнего и ближнего света фар и реле включения вентилятора радиатора системы охлаждения двигателя однотипны (90.3747-10 или 113.3747-10), взаимозаменяемы и заменяются одинаково.
Реле указателей поворота и аварийной сигнализации на автомобиле ВАЗ 2106
Реле поворота и аварийной сигнализации на шестёрке находится за щитком приборов.
Находится он примерно за тахометром.
Реле дворников-стекло очистителей Ваз 2106
Реле дворников на автомобиле Ваз 2106 находится в ногах с левой стороны под обшивкой. Как бы получается слева от рычага открытия капота и основных предохранителей.
Ну вот и все мы рассмотрели основные штатные реле и предохранители на автомобиле Ваз 2106. Всем пока.
- ВАЗ-2106
- 21289
ВАЗ 2106 | Вентилятор и реле включения вентилятора
ВАЗ 2106
Сервисное обслуживание и эксплуатация
Руководства ￫ ВАЗ ￫ 2106 (Жигули)
| ОБЩИЕ СВЕДЕНИЯ |
Предупреждение
Не работайте в непосредственной
близости от лопастей вентилятора, чтобы избежать травм.
Вентилятор может включиться
самопроизвольно!
Расположение главного реле двигателя, реле кондиционера
и реле вентилятора в главном релейном блоке
|
A. Реле кондиционера |
D. Реле вентилятора N1 E. Главное реле двигателя F. Размыкатель цепи вентилятора |
Проверка
| ПОРЯДОК ВЫПОЛНЕНИЯ | ||||||||||||||||
|
||||||||||||||||
Если вентилятор не выключается
на остывшем двигателе, то отсоедините разъем проводки (указан стрелкой)
от термопереключателя вентилятора и отверните две гайки крепления
крышки термостата к корпусу (указана верхняя гайка). Теперь при повороте
ключа зажигания в положение ОN вентилятор должен включиться.
На остывшем двигателе (температура
жидкости ниже 82° С) омметр должен показывать замкнутую цепь. На прогретом
двигателе (температура жидкости выше 93° С) омметр должен показывать
разрыв.
Проверка реле
| ПОРЯДОК ВЫПОЛНЕНИЯ | ||||||||
|
||||||||
Если все проверяемые реле оказываются
исправными, то автомобиль следует сдать на диагностику в службу автосервиса
дилера или в специализированную мастерскую. Самостоятельно выполнять
дальнейшую проверку не рекомендуется вследствие сложности и многообразия
схем, используемых в автомобиле.Замена
| ПОРЯДОК ВЫПОЛНЕНИЯ | ||||||||||||||||||||
|
||||||||||||||||||||
Правой стрелкой указан разъем вентилятора.
подраздел 2.6.6), затем
отсоедините перепускной шланг в верхней части радиатора.
Отверните болты крепления вентилятора
к кожуху. Достаньте вентилятор из кожуха.Реклама
Как заменить реле вентилятора системы охлаждения на большинстве автомобилей
Как заменить реле вентилятора системы охлаждения на большинстве автомобилей | Совет вашего механикаЗадайте вопрос, получите ответ как можно скорее!
ЗАПРОСИТЬ ЦЕНУ
Стоимость замены реле вентилятора системы охлаждения
Место обслуживания
$153,53 — $245,58
Диапазон цен для всех автомобилей
Реле вентилятора системы охлаждения используется на автомобилях с электрическим вентилятором для охлаждения двигателя. Функция реле вентилятора системы охлаждения заключается в преобразовании сигнала низкого напряжения либо от электронного модуля управления (ECM), либо от датчика, управляемого термостатом.
Реле вентилятора охлаждения принимает сигнал низкого напряжения и внутренне включает реле, чтобы обеспечить подачу напряжения аккумуляторной батареи на вентилятор охлаждения радиатора. Использование сигнала более низкого напряжения для управления реле снижает нагрузку на остальную часть проводки и систему зарядки. Когда реле вентилятора не работает, соответствующий сигнал не будет получен, и вентилятор не сможет охладить систему.
Этот тип релейной системы также позволяет использовать проводку меньшего диаметра, которая занимает меньше места по всему автомобилю и может значительно уменьшить вес современных систем, которые все чаще управляются компьютером. Когда реле вентилятора системы охлаждения получает сигнал от ECM, электрическая схема обычно выглядит примерно так, как показано на следующем рисунке.
Реле вентилятора охлаждения обычно расположено либо в центре предохранителей и реле под капотом, либо установлено на блоке электровентилятора за радиатором. Чтобы заменить реле вентилятора охлаждения, есть два метода, которые мы рассмотрим для позиций, упомянутых выше.
Примечание : Некоторые производители также называют электронный модуль управления (ECM) модулем управления трансмиссией (PCM).
Предупреждение : Вентилятор охлаждения радиатора может работать, когда ключ зажигания находится в положении «выключено». Держите область вокруг лопасти вентилятора свободной, чтобы избежать травм. Если в какой-либо момент невозможно избежать контакта с узлом вентилятора радиатора, рекомендуется отключить аккумуляторную батарею, чтобы вывести вентилятор радиатора из строя.
Способ 1 из 2: Снятие реле вентилятора системы охлаждения в блоке реле/предохранителей под капотом
Необходимые материалы
- Клещи
- Маленькая отвертка
Шаг 1: Найдите блок предохранителей/реле под капотом . Визуально определите блок предохранителей/реле под капотом.
Ящик обычно располагается либо со стороны водителя, либо со стороны пассажира в моторном отсеке рядом с крылом.
Шаг 2: Снимите крышку блока предохранителей/реле . Снимите крышку с верхней части блока предохранителей/реле под капотом.
Это можно сделать, удалив или освободив любую комбинацию удерживающих зажимов или застежек.
Шаг 3: Определите реле вентилятора системы охлаждения . Теперь мы должны определить, какое реле является реле вентилятора охлаждения.
Большинство производителей печатают схему на одной стороне крышки блока предохранителей/реле под капотом, на которой показано расположение каждого из предохранителей и реле, содержащихся в блоке.
- Совет : Если на крышке блока предохранителей/реле под капотом нет схемы, проверьте в руководстве пользователя возможный список мест расположения предохранителей и реле.
Шаг 4: Убедитесь, что питание отключено . В этот момент убедитесь, что ключ зажигания находится в выключенном положении.
В целях безопасности выньте ключ из замка зажигания и положите его либо на приборную панель, либо на центральную консоль (при наличии).
- Предупреждение : Важно, чтобы зажигание было выключено, чтобы гарантировать отсутствие скачков напряжения, которые могут привести к катастрофическому повреждению электронного модуля управления (ECM) при замене реле.
Шаг 5: Замена реле вентилятора охлаждения . Аккуратно сожмите реле пальцами и покачивайте вперед-назад, одновременно подтягивая реле.
Реле должно вытягиваться с номинальным усилием.
- Совет : Нередко реле со временем накапливает грязь и мусор, и поэтому его трудно удалить. Иногда необходимо использовать маленькую отвертку или плоскогубцы, чтобы осторожно вытащить реле из гнезда.
Шаг 6: Подберите сменное реле к оригинальному . После снятия реле вентилятора охлаждения сравните новое реле с реле, которое было удалено.
Убедитесь, что реле имеет те же основные размеры. Переверните реле и сравните номер клеммы и ориентацию.
Шаг 7: Установите новое реле вентилятора охлаждения . Расположите реле над углублением, из которого был извлечен оригинал, и осторожно нажмите на него, чтобы оно встало на место.
Шаг 8: Убедитесь, что новое реле вентилятора системы охлаждения установлено правильно . Визуально осмотрите основание реле вентилятора системы охлаждения, чтобы убедиться, что основание реле полностью вошло в гнездо.
Зазор между основанием реле вентилятора охлаждения и блоком предохранителей/реле под капотом должен быть менее 1 мм.
Шаг 9: Проверьте работу сменного реле вентилятора системы охлаждения . Проверьте работу, подав питание на реле вентилятора охлаждения.
Это делается либо путем прогрева двигателя до рабочей температуры, либо путем включения системы кондиционирования воздуха.
Способ 2 из 2: Замена реле вентилятора системы охлаждения, установленного на блоке электровентилятора системы охлаждения
Шаг 1: Найдите реле вентилятора системы охлаждения .
Осмотрите узел электровентилятора системы охлаждения на наличие реле вентилятора системы охлаждения.
На приведенном выше рисунке показан типичный пример того, как реле может быть установлено на некоторых моделях.
- Совет : Если есть вопрос, является ли компонент реле вентилятора охлаждения, можно использовать руководство по ремонту для мастерских, чтобы найти место на данном автомобиле.
Шаг 2: Отсоедините электрический разъем . Реле вентилятора охлаждения имеет электрический разъем, который необходимо отсоединить и подключить к запасному реле вентилятора охлаждения.
Наиболее часто используемые соединители представляют собой нажимные соединители. Отсоедините разъем и снимите реле вентилятора системы охлаждения.
Шаг 3: Сравните сменное реле вентилятора системы охлаждения с удаляемым . Осмотрите сменное реле вентилятора охлаждения и сравните его со снятым реле.
Обратите особое внимание на физические размеры реле и, что более важно, на количество и ориентацию контактов при замене.
Шаг 4: Установите сменное реле вентилятора системы охлаждения . Вставьте электрический разъем в сменное реле вентилятора системы охлаждения и установите его на место.
- Примечание : Остальные шаги ниже одинаковы для любого из перечисленных выше методов.
Шаг 5: Проверьте работу сменного реле . Проверьте работу, подав питание на реле вентилятора охлаждения.
Это делается либо путем прогрева двигателя до рабочей температуры, либо путем включения системы кондиционирования воздуха.
- Примечание : Большинство, но не все производители имеют систему охлаждающего вентилятора, которая включается при включении кондиционера.
Замена реле вентилятора системы охлаждения является жизненно важным ремонтом для обеспечения нормальной работы автомобиля. Если в какой-то момент вы почувствуете, что вам не помешала бы замена реле вентилятора охлаждения, попросите одного из сертифицированных технических специалистов YourMechanic приехать к вам домой и выполнить ремонт для вас.
Следующий шаг
График замены реле вентилятора системы охлаждения
Самая популярная услуга, которую заказывают читатели этой статьи, — замена реле вентилятора охлаждения. Технические специалисты YourMechanic доставят вам услуги дилера, выполняя эту работу у вас дома или в офисе 7 дней в неделю с 7:00 до 21:00. В настоящее время мы охватываем более 2000 городов и имеем более 100 тысяч 5-звездочных отзывов… УЗНАТЬ БОЛЬШЕ
СМОТРЕТЬ ЦЕНЫ И РАСПИСАНИЕРадиаторы
Система охлаждения
реле
