Схема подключения генератора ВАЗ-2105 и описание

Схема подключения генератора ВАЗ-2105 представляет собой систему, основанную на законах физики, поэтому для ее понимания придется воспользоваться этой замечательной наукой.

Для того чтобы обеспечить электроэнергией работоспособность ВАЗ-2105 при стандартной работе в автомобиле присутствует специальный электрический генератор. Начиная от момента создания и до 1987 года, ВАЗ-2105 был оборудован агрегатным Г 222, после 1987 года данная модель генератора была заменена на устройство 37.3701.

Генератором называется устройство, выпрямляющее синусоидальное напряжение каждой из трех фаз, с помощью того, что в него встроен выпрямитель электрического тока.

Это устройство состоит из трехфазного диодного моста генератора копейки, который, в свою очередь, имеет в строении 6 диодов, изготовленных на основе кремния. Электрическое напряжение создается возбуждением выпрямителя тока в тот момент, когда полюса ротора меняются под обмотками статора. Когда ротор вращается внутри машинного статора, полюса ротора меняются. Чтобы увеличить значение магнитных потоков, статор содержит в себе электромагнитную возбуждающую обмотку в районе магнитопроводов.

Происходит вращение ременного привода ротора передним шкивом коленвала совместно с насосным шкивом охладительной системы. ВАЗ-2105 в момент включения стартера выключает все приборные цепи, имеющие второстепенное значение.

Если возникает необходимость переключить генератор с ВАЗ-2105 на ВАЗ-21053, то проблем появиться не должно, потому как схема их электрических подключений практически одинакова.

Читайте также: Ремонт карбюратора ВАЗ-2105

Схема подключения генератора ВАЗ-2105 и описание представлено далее:

  1. Генератор состоит из двух крышек из алюминиевых сплавов, которые стянуты с помощью болтов с гайками, с зажатым посередине между ними круглым сердечником статора.
  2. Роторные подшипники находятся в крышках, передний располагается в районе сквозного, задний – в районе глухого гнезда. Ротор производит вращение внутри детали статора, а также внутри корпуса, благодаря двум подшипникам.
  3. В переднем конце находится специальная прорезь под шпонку, представляющую собой обыкновенную резьбу для вентиляторной гайки.

Осуществляя ремонт генератора, часто забывают поставить регулировочную шайбу, что делать крайне не рекомендуется.

  1. Выпрямитель тока БПВ-50 подключается к задней крышке, а именно к внутренней ее части. Выпрямитель состоит из двух изолированных друг от друга подковообразных алюминиевых шин с запресованными в них тремя кремниевыеми диодами по типу ВА-20. Внутри шина полностью изолирована от корпуса, соприкасается плотно с тем болтом, через который происходит вывод 30 генератора, вторая шина кино сохраняет контакты с массой.
  2. Каждая шина имеет вывод диодных ножек, соединенных попарно болтами с кончиками фазовых статорных обмоток. Их противоположные кончики соединяются между собой по типу «звездного» соединения.
  3. Генератор Г 222 содержит в себе идущий от этой точки проводок, выводящийся на клемму задней крышки, от этой крышки – к 85 реле контрольного лампового заряда по типу РС-702.
  4. Контактные роторные кольца присоединены пружинами к щеткам. Первая щетка соединяется с выводом точки «В», а вторая – с точкой «Ш», регулирующей напряжение. Регуляторный вывод установлен в узле щетки, находящейся в районе задней верхней регуляторной части.

Регулятор напряжения нельзя разобрать. С 1996 года он приклепывается к щеткодержателю металлическим корпусом. Сам корпус отделен конденсатором от 30-й клеммы.

Чтобы осуществлять контроль над уровнем заряда АКБ, нужно внимательно следить за количеством выпрямленного напряжения, поддерживающегося в районе 14,2 В.

Регуляторное реле проводит сравнение напряжения в пределах бортовой сети вашего автомобиля с эталонным. Если этот уровень повышается, то оно начинает уменьшать количество напряжения, подающегося на возбуждающую обмотку. По сути, это означает увеличение имеющегося сопротивления между одной роторной щеткой и, соответственно, массой.

Если в автомобильной сети снижается напряжение, то регулятор также снижает возможность сопротивления. Происходит это за счет того, что ток, подающийся на обмотку возбуждения, увеличивается, как и количество на приложения на клемме 30. Частота подобных процессов может осуществляться до 250 раз за секунду.

Результатом становятся две массы:

  • генераторная;
  • автомобильная.

Они соединяются друг с другом корпусом, а сам корпус прикреплен к цилиндрическому блоку двигателя.

Пользуясь стандартным схематическим описанием работы генератора, достаточно просто вникнуть в его строение.

Читайте также: Регулировка карбюратора ВАЗ-2105

Если необходима работа с выносным регулятором напряжения, то желательно помнить, что на ВАЗ-2105 он встроенный, а на ВАЗ-2101 нужно ставить внешний. В результате при замене с машины на машину, все это даст нехилые проблемы соединения и убитый аккумулятор.

Видеоинструкция схемы подключения генератора ВАЗ-2105 (карбюратор, инжектор) своими руками:





Как вам статья?

принцип работы и схема подключения

Об этом агрегате и идет речь

Для обеспечения электрической энергией электроприборов автомобиля ВАЗ 2105, а также подзарядки его аккумуляторной батареи во время работы двигателя в машине присутствует генератор. В ВАЗ 2105 до 1987 года устанавливались агрегаты модели Г 222, а позднее — модели 37.3701. В обоих случаях генератор представляет собой трехфазное электродинамическое устройство, в котором синусоидальное напряжение каждой из фаз выпрямляется с помощью встроенного выпрямителя. Данная деталь — это трехфазный диодный мост генератора ВАЗ, состоящий из шести кремниевых диодов. Напряжение производится путем возбуждения выпрямителя тремя обмотками статора при смене под ними полюсов ротора. Полюса ротора меняют полярность во время его вращения внутри статора, а для увеличения значения магнитных потоков он имеет обмотку электромагнитного возбуждения внутри магнитопроводов. Ротор вращается через ременной привод от переднего шкива коленчатого вала двигателя (инжектор) вместе со шкивом насоса системы охлаждения.

Схема электрооборудования автомобиля ВАЗ 21053 отличается от схемы приборов модели 2105 тем, что в ней имеются электронная система управления двигателем (ЭСУД) и разные дополнительные датчики. Поэтому на ВАЗ 21053 система электроснабжения имеет иную, чем в 2105, форму клемм. Замок зажигания первой модели при включении стартера отключает второстепенные цепи и приборы.

В целом генераторы ВАЗ 21053 и 2105 идентичны. Но как подключить генератор на ВАЗ 21053, ведь у этой модели инжектор нуждается в большей силе производимого тока? А как подключить генератор от «десятки» на 80 А? Крепление, схема подключения у ВАЗ 21053 с ней одинаковые, поэтому тут особой проблемы не возникнет.

Содержание

  • Особенности устройства генератора
  • Принцип работы агрегата и контрольной лампы заряда

Вернуться к оглавлению

Особенности устройства генератора

Схема агрегата

Корпус генератора представляет собой две крышки из алюминиевого сплава, стянутые четырьмя болтами с гайками, между которыми зажат круглый сердечник статора. В крышках установлены подшипники ротора: передний — в сквозном, задний — в глухом гнезде крышки. Ротор вращается внутри статора и корпуса на двух подшипниках. На переднем конце имеет прорезь под шпонку, резьбу для гайки вентилятора. Между передним ротором и передним подшипником устанавливается регулировочная шайба, которую часто забывают поставить, делая ремонт генератора. На заднем конце вала ротора перед задним подшипником напрессованы два медных контактных кольца, изолированных от вала и соединенных с концами обмотки возбуждения.

К внутренней части задней крышки устанавливается выпрямитель БПВ6-50. Он представляет собой две изолированные между собой подковообразные алюминиевые шины, в которые запрессовано по три кремниевых диода (вентиля) типа ВА-20. Внутренняя шина изолирована от корпуса, но соединена с болтом вывода «30» генератора, тогда как другая имеет контакт с «массой». Ножки диодов попарно из каждой шины болтом соединяются с концами фазных обмоток статора, а их другие концы соединены вместе — соединение типа «звезда». В генераторе Г 222 от этой точки идет провод, выходящий на клемму на задней крышке, от которой идет провод на вывод «85» реле контрольной лампы заряда типа РС-702.

В 37.3701 от общей точки фазных обмоток проводов нет.

К контактным кольцам ротора пружинами прижаты щетки, одна из которых соединена с выводом «В», а вторая — с выводом Ш регулятора напряжения, установленного на щеточном узле в верхней задней части генератора. В 37.3701 есть три диода, соединенные одним концом с фазными обмотками, а вторые соединены в одну точку, провод от которой идет к выводу Ш реле регулятора и выводу «61» на задней поверхности генератора. Диоды соединены так, что пропускают положительные полупериоды к выводу «61».

Электронный регулятор напряжения неразборный и с 1996 года устанавливается в металлическом корпусе, приклепанном к щеткодержателю. Между корпусом и клеммой «30» монтируется конденсатор.

Схема подключения генератора

Для контролирования уровня заряда АКБ в автомобиле ВАЗ 2105 необходимо следить за выходным выпрямленным напряжением, которое поддерживается в пределах 13,июн.14,2 В. Реле регулятора сравнивает напряжение в бортовой сети автомобиля с эталонным и в случае превышения этого уровня уменьшает напряжение на возбуждающей обмотке, увеличивая сопротивление между одной из щеток ротора и «массой».

При понижении напряжения в сети автомобиля регулятор понижает сопротивление, увеличивая ток в обмотке возбуждения и, соответственно, напряжение на клемме «30». Такие циклические процессы происходят с частотой 50-250 раз в секунду.

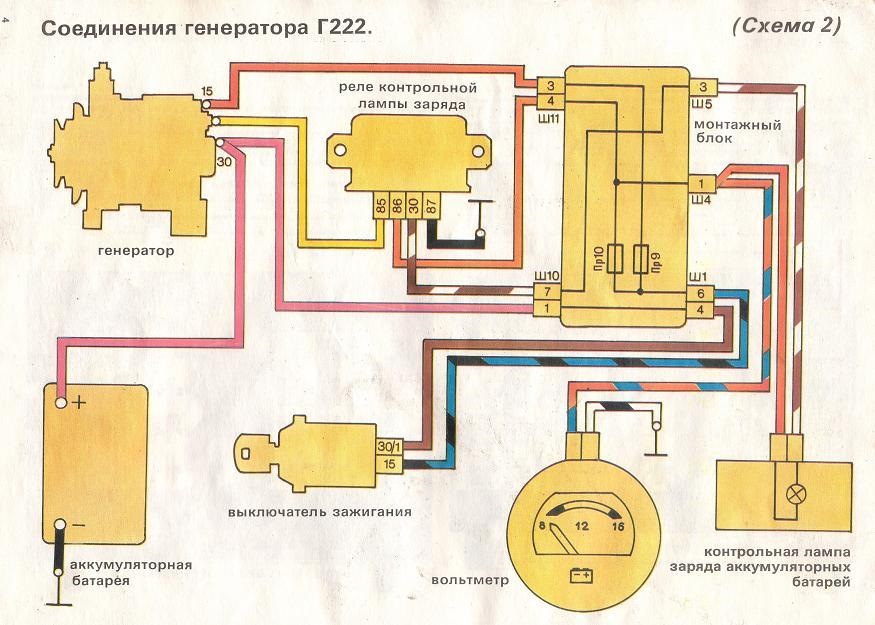

«Масса» генератора соединяется с «массой» автомобиля через корпус, прикрепленный к блоку цилиндров двигателя. Клемма «30» генератора соединена с клеммой «+» аккумуляторной батареи и бортовой сетью машины через блок предохранителей. Выходящий на вывод на задней крышке генератора Г 222 провод от «нуля» обмотки статора соединен с клеммой «85» реле РС-702 контрольной лампы заряда. Провод с клеммы «87» этого реле через разъем Ш10 и Ш5 монтажного блока идет к контрольной лампе заряда через разъем «2» комбинации приборов.

В генераторе 37.3701 вывод «61» коричневым проводом с белой полоской соединен с разъемом Ш10 монтажного блока и через разъем Ш5 этого блока и разъем «2» комбинации приборов подключен к контрольной лампе заряда.


Вернуться к оглавлению

Принцип работы агрегата и контрольной лампы заряда

Основные детали агрегата

Генератор модели Г 222 работает так. При включении зажигания «+» напряжения от аккумулятора поступает на клемму «30», затем на обмотку возбуждения, а потом через открытое реле напряжения на «массу». От замка зажигания через предохранитель 10 монтажного блока «+» соединяется с клеммами «86» и «87» реле контрольной лампы заряда. Через замкнутые контакты реле он подводится к самой лампе и через нее по «массе» автомобиля к «-» АКБ. Лампа горит.

При вращении ротора Г 222 на ВАЗ 2105 на концах его фазных обмоток возникает напряжение, которое, увеличиваясь, начинает частично, а потом и полностью питать обмотку возбуждения, бортовую сеть и заряжать АКБ. При достижении верхнего уровня напряжения в сети реле регулятора увеличивает сопротивление в цепи возбуждения и генератор удерживает его в пределах 13,июн.14,2 В. На обмотку реле контрольной лампы заряда подается фазное напряжение, и когда его величина составит 5,03.окт,4 В, этого хватит для размыкания контактов. Лампа тухнет, указывая, что все приборы питаются от генератора.

В генераторе модели 37.3701 при включении зажигания обмотка возбуждения питается через контрольную лампу, которая в это время горит. При вращении ротора на концах его фазных обмоток возникает напряжение, оно выпрямляется блоком дополнительных диодов, начинает питать обмотку возбуждения и подается на контрольную лампу заряда. Лампа горит от разности напряжений на клеммах «61» и «+» АКБ. С увеличением напряжения на выводе «30» указанная разность при работающем двигателе уменьшается и сводится к 0. Лампа тухнет, указывая, что все приборы питаются от генератора.

Иногда при проведении тюнинга или ремонта электрооборудования на модели 2105 до 1987 года выпуска ставят генератор от ВАЗ 2108 или 21053. И у машины сразу начинаются проблемы: то нет заряда, то лампа не горит. К лампе нужно подключить «+» бортового напряжения, а второй ее контакт, минуя реле, соединить с клеммой «61», тогда все встанет на свои места.
