ГРМ ВАЗ 2106 — очень важный агрегат для работы двигателя

Штатный ГРМ ВАЗ 2106 служит для корректного направления воздушно-топливной смеси в систему цилиндров мотора «шестерки» и вывода газов через выхлопную систему. Это происходит в ходе эксплуатации системно отрегулированных клапанов, работающих на открытие и закрытие.

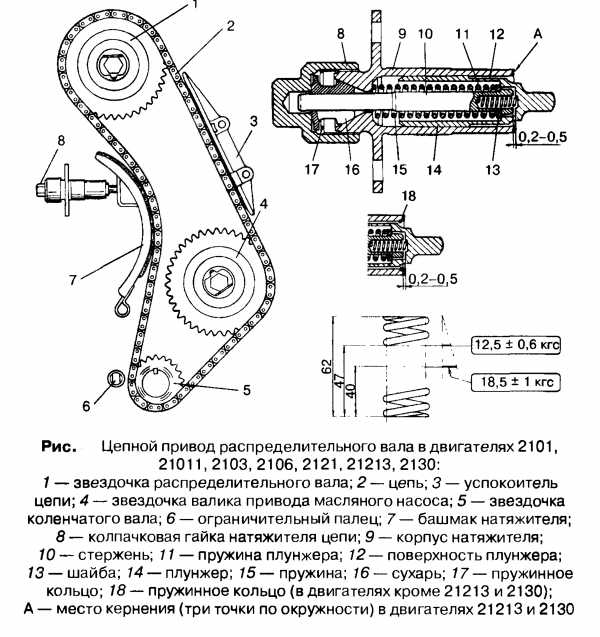

Основными элементами ГРМ считаются распредвал с приводной системой, шестерни и клапаны. Т.к. механизм газораспределения цепного типа, то цепь требует взаимодействия с другими вспомогательными системами – натяжителем цепи ГРМ и успокоителем. Кроме того, такое устройство предполагает совершение дополнительных регулировок агрегата, таких, как натяжение цепи ГРМ, использование успокоителя нужных размеров и т.д. В случае, когда, цепная передача не обеспечивает функционал силовой установки, производится регулировка или замена цепи ГРМ ВАЗ 2106 для восстановления рабочих кондиций двигателя.

Ход работ:

Демонтируем крышку клапанной системы.
Отворачиваем на несколько оборотов натяжитель цепи справа от агрегата на ГБЦ.
Делаем вращательные движения коленвала транспортного средства, поворачивая его примерно на 720 градусов, что должно способствовать натяжению цепи.
При этом цепь ГРМ должна принять необходимую степень натяжки. Надавливая на цепной привод, проверяем натяжку и закручиваем собственно натяжитель.
Монтируем все ранее снятые детали.

Если проводится замена цепи грм на ВАЗ 2106, то для производства работ потребуется следующий набор инструментов: комплект слесарных инструментов, специальный ключ «на 36», фиксаторный ключ для шкива универсального типа.

Порядок выполнения работ:

1. Демонтируем корпусную часть фильтра очистки воздуха.
2. Прикрываем открытые камеры карбюратора ветошью, чтобы в коллектор не пали посторонние вещи.
3. Демонтируем топливный провод, отстегиваем крышку прерывателя и освобождаем трос заслонки дросселя.

4. Снимаем клапанную крышку и донную защиту картера.
5. Выливаем тасол из бака радиатора и приоткручиваем регулируемый верхний крепеж генераторного устройства.
6. Демонтируем охладительный трубопровод, предварительно расслабив хомуты крепления.
7. Освобождаем радиатор от креплений с последующим съемом и демонтируем генераторный ремень.
8. С помощью спецключа на «36» прокручиваем коленчатый вал до совмещения рисок в парах «шкив-крышка» и «звездочка ГРМ на распредвале-прилив постели этого изделия».
9. Демонтируем крепеж шкива коленчатого вала с помощью спецключа на «36», ставим подготовленный стопор, исключающий вращение этой детали. При отсутствии стопора включаем 5 передачу на КПП и, отжимая педаль тормоза, ключом демонтируем его.
10. Также поступаем и с кожухом привода распределительного вала.
11. Демонтируем крепеж натяжителя цепи ГРМ и собственно изделие.
12. В случае комплектации ВАЗ 2106 автонатяжителем снимаем крепеж звездочки ГРМ, само изделие, помечаем центровочное отверстие.

13. Демонтируем предохранитель крепеж автонатяжителя, а также крепеж т.н. «поросенка».
14. Демонтируем цепь ГРМ, цена которой приемлема для основной группы автолюбителей, а также звездочки.
15. Тестируем установку меток ГРМ, при этом шпонка коленчатого вала должна находиться против прилива на блоке мотора.
16. Проводим установку цепи на ранее смонтированные звездочки.
17. Крепим цепь для удержания от сползания в блок силовой установки.
18. Монтируем звездочку распределительного вала так, чтобы против стрелки часов были совмещены с метками цепи.
19. Прокручивая распределительный вал на острый угол и возвращаем движением коленвала назад. При этом добиваемся натяжки цепи и сравниваем позицию рисок. При их несовпадении смещаем цепную передачу на зуб и делаем повторение операции.

20. Ставим натяжитель цепи и закручиваем ее крепеж с последующей контровкой. Проводим проверку: при вращении коленчатого вала на 720 градусов метки ГРМ должны совпасть.
21. Проводим установку ремня ГРМ в случае установки ременной передачи на такой двигатель «шестерки».

22. Сборка всех задействованных систем проводится в порядке, обратном процессу разборки.

Такой современный элемент газораспределительного механизма «шестерки», как разрезная шестерня ГРМ, предназначена для точного выставления фаз ГРМ. Ведь не секрет, что точность фазовых настроек газораспределительной системы вплотную связана с динамическими характеристиками силовой установки, а также ее экономичностью при расходе топлива.

Особенность монтажа такого компонента системы газораспределения, как разрезная шестерня, состоит в том, что все работы по монтажу и ее регулировке следует проводить при снятой ГБЦ. Это связано с необходимостью предельно точного выставления положения ВМТ. Иначе регулировка цепи, а также верхней точки может пройти некорректно. Очень важно купить нужную шестеренку с учетом качества и ценовой информации.

ВАЗ 2106 | Газораспределительный механизм

Рис. 4.7. Впускная труба и выпускной коллектор: 1 — гайка; 2 — сектор регулировки подогрева; 3 — заслонка; 4 — выпускной коллектор; 5 — впускная труба; А — положение заслонки при наименьшем подогреве — «лето»; В — положение заслонки при наибольшем подогреве — «зима»

Впускная труба изготовлена из алюминиевого сплава, выпускной коллектор (рис. 4.7) — из чугуна. Впускная труба и выпускной коллектор 1-го и 4-го цилиндров соединены между собой в один узел через прокладку четырьмя шпильками, а их плоскость прилегания к головке цилиндров обработана в сборе с неплоскостностью 0,2 мм, поэтому разборка узла без необходимости нежелательна.

Средняя часть впускной трубы подогревается отработавшими газами, проходящими по выпускному коллектору. Степень подогрева можно регулировать вручную при помощи поворачивающейся заслонки 3 в зависимости от сезона. При повороте сектора 2 в положение, при котором метка «зима» находится против стопорной шпильки, подогрев смеси наибольший; при повороте в положение метки «лето» подогрев наименьший.

Распределительный вал — чугунный, литой со стальной шестерней привода масляного насоса и датчика-распределителя зажигания; имеет пять опорных шеек разных диаметров (для удобства сборки): первая — 52 мм, вторая — 51 мм, третья — 50 мм, четвертая — 49 мм, пятая — 48 мм. Шейки опираются непосредственно на поверхность расточек в алюминиевом блоке цилиндров. Рабочая поверхность кулачков и эксцентрика привода топливного насоса отбелена до высокой твердости при отливке распределительного вала. Зубья шестерни привода масляного насоса закалены.

Профили впускного и выпускного кулачков одинаковы. Кулачки по ширине шлифованы на конус. Коническая поверхность кулачка в сочетании со сферическим торцом толкателя при работе двигателя сообщает толкателю вращательное движение. Вследствие этого износ направляющей толкателя и его торца делается равномерным и небольшим.

Рис. 4.8. Привод распределительного вала: 1 — болт; 2 — шайба; 3 — шпонка; 4 — шестерня; 5 — крышка распределительных шестерен; 6 — упорный фланец; 7 — распределительный вал; 8 — распорная втулка

Распределительный вал 7 (рис. 4.8) приводится во вращение от коленчатого вала косозубой шестерней 4. На коленчатом валу находится стальная шестерня с 28 зубьями, а на распределительном валу — текстолитовая шестерня с 56 зубьями. Применение текстолита обеспечивает бесшумность работы шестерен. Обе шестерни имеют по два отверстия с резьбой М8х1,25 для съемника.

Распределительный вал вращается в 2 раза медленнее коленчатого. От осевых перемещений распределительный вал удерживается упорным стальным фланцем 6, который расположен между торцом шейки вала и ступицей шестерни с зазором 0,1—0,2 мм. Осевой зазор обеспечивается распорным кольцом 8, зажатым между шестерней и шейкой вала. Для улучшения приработки поверхности упорного фланца фосфатированы. Шестерня закреплена на распределительном валу при помощи шайбы 2 и болта 1 с резьбой M12х1,25.

Болт ввертывается в торец вала.

Рис. 4.9. Установочные метки на распределительных шестернях

На шестерне коленчатого вала против одного из зубьев нанесена метка «0», а против соответствующей впадины шестерни распределительного вала нанесена риска или засверловка. При установке распределительного вала эти метки должны быть совмещены (рис. 4.9).

Распределительный вал обеспечивает следующие фазы газораспределения: впускной клапан открывается с опережением на 12° до прихода поршня в ВМТ, закрывается с запаздыванием на 60° после прихода поршня в НМТ, выпускной клапан открывается с опережением на 54° до прихода поршня в НМТ и закрывается с запаздыванием на 18° после прихода поршня в ВМТ. Указанные фазы газораспределения действительны при зазоре между коромыслом и клапаном, равном 0,5 мм.

Высота подъема клапанов — 10 мм.

Толкатели — стальные, поршневого типа. Торец толкателя наплавлен отбеленным чугуном и шлифован по сфере радиусом 750 мм (выпуклость середины торца равна 0,11 мм). Внутри толкателя имеется сферическое углубление радиусом 8,73 мм для нижнего конца штанги. Вблизи нижнего торца сделаны два отверстия для стока масла из внутренней полости толкателя.

Толкатели по наружному диаметру и отверстия под толкатели в блоке цилиндров разбиты на две размерные группы. При сборке толкатели определенной группы следует устанавливать в отверстия, отмеченные соответствующей краской (табл. 4.4).

Таблица 4.4. Размерные группы толкателей

Штанги толкателей. Для обеспечения стабильности зазоров в клапанном механизме при нагревании и охлаждении двигателя штанги толкателей изготавливаются из дюралюминиевого прутка. На концы штанг напрессованы стальные закаленные наконечники со сферическими торцами. Нижний наконечник, сопрягающийся с толкателем, имеет торец с радиусом сферы 8,73 мм, а верхний, входящий в углубление в регулировочном винте коромысла, — 3,5 мм.

Длина штанги для двигателя 4025 — 287 мм и для двигателя 4026 — 283 мм.

Рис. 4.10. Привод клапанов: 1 — седло клапана; 2 — клапан; 3 — маслоотражательный колпачок; 4 и 5 — пружины; 6 — тарелки пружин; 7 — сухарь; 8 — коромысло; 9 — регулировочный винт; 10 — гайка регулировочного винта; 11 — штанга; 12 — опорная шайба пружин

Коромысла клапанов 8 (рис. 4.10) одинаковые для всех клaпaнoв, стaльныe, литые. В отверстие ступицы коромысла запрессована втулка, свернутая из листовой оловянистой бронзы. На внутренней поверхности втулки сделана канавка для равномерного распределения масла по всей поверхности и для подвода его к отверстию в коротком плече коромысла. Длинное плечо коромысла заканчивается закаленной цилиндрической поверхностью, опирающейся на торец клапана 2, а короткое плечо — резьбовым отверстием для регулировочного винта.

Регулировочный винт 9 имеет шестигранную головку со сферическим углублением для штанги, а с верхнего конца — прорезь для отвертки. Сферическое углубление соединено сверлеными каналами с проточкой на резьбовой части винта. Проточка на винте находится напротив отверстия в плече коромысла, т. е. примерно посередине высоты резьбовой бобышки короткого плеча коромысла. Масло в этом случае беспрепятственно проходит из канала коромысла в канал винта. Регулировочный винт стопорится контргайкой 10.

Коромысла — установлены на полой стальной оси, которая закреплена на головке цилиндров при помощи четырех основных стоек из высокопрочного чугуна, двух дополнительных стоек из ковкого чугуна и шпилек, пропущенных через стойки. Четвертая основная стойка на плоскости, прилегающей к головке цилиндров, имеет паз, через который подводится масло из канала в головке в полость оси коромысел. Остальные стойки фрезерованного паза не имеют, поэтому их нельзя ставить на место четвертой стойки. От осевого перемещения коромысла удерживаются распорными пружинами, прижимающими коромысла к стойкам. Крайние коромысла находятся между дополнительными и основными стойками. Для увеличения износостойкости наружная поверхность оси под коромыслами закалена. Под каждым коромыслом в оси сделано отверстие для смазки.

Клапаны изготовлены из жаропрочных сталей: впускной клапан — из хромокремнистой, выпускной — из хромоникельмарганцовистой с присадкой азота. На рабочую фаску выпускного клапана дополнительно наплавлен более жаростойкий хромоникелевый сплав. Диаметр стержня клапанов — 9 мм. Тарелка впускного клапана имеет диаметр 47 мм, а выпускного — 39 мм. Угол рабочей фаски обоих клапанов — 45°. На конце стержня клапанов выполнена выточка для сухариков тарелки пружины клапана. Тарелки пружин клапанов 6 (см. рис. 4.10) и сухарики 7 изготовлены из стали и подвергнуты поверхностному упрочнению.

На каждый клапан устанавливается по две пружины: наружная 4 с переменным шагом с левой навивкой и внутренняя 5 с правой навивкой. Пружины изготовлены из термически обработанной высокопрочной проволоки и подвергнуты дробеструйной обработке. Под пружины устанавливаются стальные шайбы 12. Наружная пружина устанавливается вниз концом, имеющим меньший шаг витков. Клапаны работают в металлокерамических направляющих втулках. Втулки изготовлены прессованием с последующим спеканием из смеси железного, медного и графитового порошков с добавлением для повышения износостойкости дисульфида молибдена. Внутреннее отверстие втулок окончательно обрабатывается после их запрессовки в головку. Втулка впускного клапана снабжена стопорным кольцом, препятствующим самопроизвольному перемещению втулки в головке.

Для уменьшения количества масла, проникающего через зазоры между втулкой и стержнем клапана, на верхние концы всех втулок напрессованы маслоотражательные колпачки 3, изготовленные из маслостойкой резины.

Распределительный механизм закрыт сверху крышкой коромысел, штампованной из листовой стали, с закрепленным с внутренней стороны фильтрующим элементом системы вентиляции картера. Крышка коромысел крепится через резиновую прокладку к головке цилиндров шестью винтами.
