Cовмещенный GSM/GPRS/GPS модуль с поддержкой A-GPS, производства фирмы Enfora

Технологи A-GPS

Первые навигационные устройства на базе GPS появились более двадцати лет назад. Сегодня бытовые GPS навигаторы являются привычными и необходимыми приборами для автомобилистов, туристов, грибников, рыболовов, т.е. всех тех, кому необходимо иметь возможность в любой момент определить свое местонахождение.

В конце 2005 года в системе GPS было задействовано 24 рабочих спутника. Спутники размещены на 6 орбитальных плоскостях с орбитами 20200 км и наклонением 55°.

На борту каждого спутника имеются передатчики, которые непрерывно излучают сигналы на двух частотах: 1575,42 МГц и 1227,60 МГц. С каждого спутника передаются: «псевдослучайный код» (PRN — pseudo-random code), «эфемериды» (ephimeris) и «альманах» (almanach). Альманах содержит информацию о параметрах орбит спутников, а эфемериды информацию с уточненными параметрами движения спутников.

Для определения координат GPS приемник на земле должен получить и обработать информацию как минимум от четырех спутников.

Основными характеристиками, определяющими качество работы GPS — приемников является точность определения координат и время их вычисления. Алгоритм вычисления координат основан на сопоставлении координат спутников с разностью времени получения приемником сигналов от различных спутников. На сегодняшний день — это достаточно сложные алгоритмы, требующие определенных затрат вычислительной мощности. Время вычисления координат зависит, кроме технических характеристик приемника, прежде всего от того, какая информация находилась в приемнике на момент начала вычислений. Различают понятия «холодный», «теплый» и «горячий» старт.

«Холодный старт» — это случай, когда приемник не имеет информации об альманахах и эфемеридах спутников, находящихся в зоне его видимости. Нет синхронизации по времени с сетью GPS.

«Теплый старт» — альманах есть, а эфемерид нет. Есть синхронизация по времени.

«Горячий старт» — это ситуация, когда в навигаторе имеются альманах, эфемериды и точное время.

GPS-приемник должен находиться в зоне прямой видимости четырех спутников. Однако в условиях городской застройки из-за переотражения сигналов между зданиями, в тоннелях, под мостами и т.п. это условие не всегда выполняется. Кроме того, определение координат с помощью GPS-приемников возможно лишь на открытой местности. Внутри экранируемых зданий и транспортных средств GPS-приемники не работают из-за того, что не хватает мощности сигналов со спутников.

Перечисленные факторы приводят к значительному увеличению времени, которое необходимо для вычисления координат. Отмеченные недостатки вызвали необходимость разработки новых технологий. Одной из таких технологий, успешно внедряемой во всем мире, является технология A-GPS (Assisted GPS) — система глобального позиционирования с поддержкой от вспомогательного сервера. Основное отличие этой технологии от традиционной GPS заключается в том, что в A-GPS дополнительно используется внешний сервер поддержки (assistance server).

Структурная схема сети с поддержкой A-GPS показана на рис. 1.

Рис. 1. Структурная схема сети с поддержкой A-GPS

Подобные вспомогательные серверы могут поддерживаться, как на локальных корпоративных уровнях, так и региональных уровнях операторами сотовой связи.

При работе в режиме A—GPS мобильный терминал собирает максимально возможное количество данных со спутников и полностью пересылает их через GPRS на вспомогательный сервер AGPS. Одновременно мобильный терминал проводит предварительную выборочную обработку данных со спутников и пересылает результаты через GPRS на вспомогательный сервер A-GPS.

В свою очередь вспомогательный сервер AGPS проводит обработку данных со спутников и создает файл текущих расчетов. Затем файл текущих расчетов пересылается через GPRS на мобильный терминал. В результате на мобильном терминале становятся доступными данные, необходимые для расчетов подробной геодезической информации.

В общем случае на вспомогательный сервер поступает информация со всех GPS — приемников, работающих в данной сети. При этом сервер может быть оснащен своим собственным мощным GPS — приемником и выступать в качестве ретранслятора сигнала от спутников. На вспомогательном сервере хранится точная навигационная информация обо всех спутниках, полученная от всех GPS- приемников, находящихся в сети. Благодаря этому для устройств, работающих в режиме A-GPS, значительно сокращается время вычисления координат.

Кроме того, устройства с поддержкой A-GPS могут работать в местах, где в прямой видимости нет спутников или сигнал достаточно слабый, например, внутри помещений. Примером такого устройства может служить КПК HP hw6515 iPAQ, появившийся в массовой продаже в 2006 году. В этом КПК реализована опция A-GPS, основанная на технологии LTO, разработанной фирмой Globallocate.

Следует отметить, что реализация сети A-GPS требуют дополнительных затрат на создание и эксплуатацию серверов поддержки и программного обеспечения.

Сегодня в мире эксплуатируется множество AGPS сетей различного уровня сложности и с различными уровнями дополнительного сервиса. Например, в Японии в региональной сети A-GPS, поддерживаемой оператором сотовой связи, одновременно с определением координат любой пользователь получает возможность загружать карты местности, создавать и сохранять свои маршруты, отправлять их другим пользователям по электронной почте. Также предоставляется возможность поиска объектов на карте, создание маршрута до выбранного объекта с выбором оптимального вида транспорта.

В США при поддержке правительства развивается программа создания глобальной сети A-GPS, согласованной со службой спасения 911. Если в случае опасности нажать на выделенную клавишу КПК, то координаты пользователя в течение нескольких секунд окажутся в службе спасения. Как один из вариантов систем безопасности предоставляется услуга, при которой любое отклонение от заданного маршрута регистрируется, а на телефон или ПК приходит извещение об этом. Такая услуга крайне полезна для детей и стариков. Региональные сети с поддержкой AGPS запущенны также во Франции, Финляндии, Чехословакии, Венгрии.



Модуль Enfora Enabler II-G A-GPS MLG0208-xx

Следуя своему основному принципу — «Максимум функциональности при минимуме затрат», фирма Enfora выпустила в 2006 году совмещенный GSM/GPRS/GPS модуль с поддержкой A-GPS. Новый модуль MLG0208 представляет собой GPS и GSM/GPRS блоки, объединенные в одном устройстве. Благодаря уникальному программно-аппаратному решению в новом модуле реализована поддержка A-GPS. Модуль MLG0208 предназначен для малогабаритных, переносных навигационных устройств с батарейным питанием. Поэтому при его проектировании ставились задачи максимального снижения энергопотребления, габаритных размеров, веса при достижении минимального времени вычисления координат.

В режиме GSM модуль обеспечивает работу в четырех диапазонах частот 850/900/1800/1900 МГц. Блок GSM/GPRS, изготовленный на базе чипов TEXAS INSTRUMENTS, поддерживает все основные функции стандарта EGSM и GPRS класс 10. Основные технические характеристики GSM/GPRS блока приведены в таблице 1.

Таблица 1. Основные технические характеристики GSM/GPRS блока модуля MLG0208

Как и в других модулях серии Enabler, в моделях MLG0208 реализованы опции «Сборка-разборка пакетов (Packet Assembler/Disassembler — PAD» и «Обработка событий (Event Processing)».

Опция PAD, реализующая функцию UDP/TCP сборки/разборки пакетов, позволяет конвертировать, упаковывать и передавать данные со стандартного последовательного интерфейса без специального протокола, необходимого внешнему устройству. Это дает возможность прозрачного подключения традиционных устройств к GPRS (и далее, к IP) сети. Модуль MLG0208 может быть сконфигурирован таким образом, чтобы при включении питания автоматически активировалась функция PAD, устройство регистрировалось в сети, и начинался сбор и передача информации с GPS модуля.

В модулях (Event Processing) также предусмотрены широкие возможности по обработке событий (Event Processing). Модуль может быть запрограммирован таким образом, чтобы внешние события, такие как, например, регистрация в сети или же ввод-вывод общего назначения отслеживались и вызывали бы определенного рода действия (изменение состояния выходного интерфейса, посылка SMS-сообщения и др. ). Подобные функции обработки событий не требуют внешнего контроллера и доступны через интерфейс управления (AT-команды).

Для конфигурирования пользовательских I/O используется прикладная программа Enfora Event Tools. Никакого дополнительного оборудования для этого не требуется. Работа с программой осуществляется в диалоговом режиме.

Под термином «события» понимаются состояния вводов/выводов, режим питания, связи и т.д. Например, в качестве входящих событий можно задать GPS расстояние, GPS максимальная скорость, GPS регион (заданные точки с фиксированными координатами центра и радиусом), GPS спутник (действующий, недействующий) и т.д.

В окне «Исходящие события» можно выбрать следующие значения: UDP API сообщение, UDP подтверждение или UDP broadcast сообщение (номер сообщения, ID модуля, номер GPIO, аналоговый сигналы 1 и 2, сохранить сообщение, триггерное событие, GPS дата и время, координаты, количество спутников).

Все события могут быть дополнительно разбиты по отдельным группам, которые будут обрабатываться поочередно.

Программное обеспечение позволяет осуществлять управление модулем посредством UDP API даже в том случае, если модем не зарегистрирован в GPRS-сети (не назначен внешний динамический IP-адрес).

Блок GPS модуля MLG-208 построен на основе чипсета Marlin, производства американской фирмы Globallocate. Чипсет включает усилитель, полностью интегрированный приемник и GPS — процессор. Доступ к GPS-данным возможен в форматах NMEA и SUPL (Secure User Plane Location).

В новых модулях MLG0208 применяется технология LTO (Long Term Orbit), разработанная фирмой Globallocate специально для стандарта A-GPS. Приемнику, использующему LTO, достаточно сигнала самого слабого уровня для того, чтобы зафиксировать спутник. Технология LTO защищена патентам США и широко используется во всем мире с 2002 года.

Это технология является своеобразным шлюзом между традиционной системой GPS и A-GPS. В отличие от традиционных систем A-GPS, для которых необходима постоянная связь с сервером поддержки, устройства с поддержкой LTO могут работать при потере основного сигнала. Следует подчеркнуть, что обычные GPS — приемники в таком случае переходят в режим ожидания. Устройства, использующие LTO, обеспечивают быстрый старт и могут быть синхронизированы через GPRS, Bluetooth, WLAN.

Модуль MLG0208 удовлетворяет стандарту «3GPP A-GPS standards». Кроме A-GPS, модуль может работать и в стандартном режиме GPS. Выбор режима работ программируется с помощью АТ — команд.

Блок GPS модуля поддерживает все стандартные функции GPS. В модуле используется 10-канальный приемник, который работает на частоте 1.5 ГГц и имеет чувствительность -160 дБм. Модуль MLG0208 управляется, как с помощью АТ — команд, так и через UDP/API, CMUX.

В качестве внутренних протоколов используются: PPP, UDP/API, UDP/PAD CMUX, TCP/PAD. Напряжение питания 3.3 — 4.5 В.

Модуль MLG0208 имеет восемь пользовательских вводов/выводов (GPIO) , 8-разрядный АЦП (1.75 В), 10-разрядный ЦАП, аудио-вводы /выводы. Каждый из пользовательских вводов/выводов может быть сконфигурирован, как ввод или как вывод. При этом GPIO могут быть использованы или под конкретную задачу пользователя или для контроля параметров и управления модулем. Для этой цели используется ПО Event tools.

В модуле поддерживаются основной, стандартный UART-16550 с КМОП уровнями и дополнительный UART для управления и отладки. Для передачи данных и управления модулем предусмотрены три варианта использования UART (рис. 2).

Рис. 2. Структурная схема работы UART модуля MLG0208

В первом случае основной порт выделяется специально в качестве канала связи с блоком GSM/GPS — блоком, а второй вспомогательный UART используется для связи с GPS — блоком.

Во втором случае основной порт используется и для передачи NMEA — GPS сообщений и для работы по GSM/GPRS каналу через одно и то же PPP-соединение.

Второй вспомогательный UART в данном варианте используется как отладочный порт. Пользователь самостоятельно должен создавать приложение, которое будет сохранено в памяти модуля и использовано для выбора режимов работы портов.

Рис. 3. Внешний вид модуля MLG0208 со стороны разъема

В третьем варианте GPS — данные и GSM/GPRS информация передаются по основному порту через одно PPP — соединение. Вспомогательный порт при этом используется, как отладочный. Для выбора режима работы портов так же, как и во втором варианте нужно писать специальное приложение.

Для подключения антенн используется стандартный U.FL разъем. Все интерфейсные группы выведены на 60- контактный разъем MOLEX. На рис. 3 показан модуль MLG0208 со стороны разъемов.

В настоящее время выпускаются две модели: MLG0208-00 без держателя SIM — карты и MLG0208-01 с держателем SIM — карты.

Модуль MLG0208 предназначен для работы в диапазоне температур от -30°C до + 70°C.

Модуль MLG0208 может работать в трех режимах GPS, которые получили названия: автономный/стандартный, A-GPS (с поддержкой сети мобильной связи) и комбинированный.

Автономный режим — это стандартный режим работы GPS. В данном режиме GPS — приемник работает в реальном масштабе времени и получает мгновенные значения эфемерид со спутников, находящихся в зоне его видимости. Полученные со спутника данные транслируются через последовательный порт в формате NMEA. При этом на приемник поступает информация о местоположении спутника, его скорости, курсе, и т. д. Эти данные пересылаются через GSM/GPRS блок на соответствующее терминальное устройство. Параметры работы в этом режиме задаются специальной АТ — командой (AT$GOPMD).

Принцип работы режима с поддержкой сети мобильной связи (A — GPS) был рассмотрен выше (рис. 1). В этом режиме GPS — приемник определяет координаты с помощью вспомогательного сервера.

Комбинированный режим используется в тех случаях, когда GPS — приемник имеет недостаточное количество данных для точных вычислений координат. Этот режим реализуется при пропадании спутников из зоны видимости приемника, при переотражениях сигнала в городах и гористой местности, плохого прохождения сигнала при различных атмосферных явлениях и.т.д. В данном режиме данные со спутника частично обрабатываются самим GPS-приемником, а частично отправляются на вспомогательный сервер. Вспомогательный сервер проводит дополнительные вычисления на базе информации, полученной от других приемников, а затем посылает скорректированные данные обратно на мобильный терминал. Мобильный терминал проводит точные вычисления с использованием данных, полученных со вспомогательного сервера.

Для российских разработчиков хорошо знакомы совмещенные GSM/GPRS/GPS модули XT55 Siemens и Q2501 Wavecom. Поскольку MLG0208 является новым продуктом на российском рынке, то представляется целесообразным сравнить основные технические параметры модулей этих трех фирм.

В таблице 2 приведены сравнительные характеристики совмещенных GSM/GPRS/GPS модулей Siemens, Wavecom, Enfora. Поскольку характеристик GSM/GPRS блоков совмещенных модулей этих фирм практически одинаковы, то в таблице 2 приведены только общие и GPS — характеристики.

Таблица 2. Сравнительные характеристики совмещенных GSM/GPRS/GPS модулей Siemens, Wavecom, Enfora

Основное отличие модулей Enfora от модулей других производителей заключается в экономном энергопотреблении. Приемник GPS модуля MLG0208 Enfora потребляет 50 мА, в то время как приемники в других моделях потребляют 125 — 150 мА.

Сниженное энергопотребление достигается за счет технологии LTO (Long Term Orbit), фирмы Globallocate, позволяющей увеличить точность вычисления и уменьшить число каналов приемника. Поэтому 10 — канальный GPS — приемник модуля Enfora, позволяет добиться такой же точности, как и 16 — канальные приемники модулей Siemens и Wavecom.

Модуль MLG0208 Enfora имеет меньшие времена для теплого и горячего старта при работе в стандартном автономном режиме GPS. Однако из-за меньшего числа каналов приемника модули Enfora имеют время холодного старта больше, чем у конкурентов.

Сравнивая общие характеристики модулей, можно сказать, что MLG0208 Enfora наименьший среди конкурентов по весу и габаритным размерам.

Следует отметить также четыре диапазона GSM — блока модулей Enfora, позволяющие использовать изделия на базе этих модулей в любой точке мира.

Немаловажно также и то, что модуль MLG0208 дешевле модулей Siemens и Waecom.

Кроме того, нужно подчеркнуть одно из главных преимуществ Enfora — расширенный набор АТ — команд для GSM/GPRS и GPS блоков.

Основное отличие модулей от продукции других производителей заключается в том, что стандартные случаи пользовательских приложений уже зашиты в базовое программное обеспечение. Это позволяет управлять GSM/GPRS и GPS блоками, а также пользовательскими вводами/выводами с помощью расширенного набора АТ команд.

Дополнительную информацию о продукции Enfora можно найти на сайте www.enfora.com /ссылка утрачена/. Для получения документации нужно последовательно перейти по страницам сайта: PRODUCT — SUPPORT — DOUNLOADS — GSM.

Установка GPS/GSM модулей и маяков в Иркутске

Никаких следов разбора салона

Устанавливаем и программируем оборудование на ваших глазах

Техническая поддержка на весь срок гарантии

Высокий стандарт качества. У нас официальный допуск

GPS/GSM модули и маяки в иркутске

Вы уже задавались вопросом, как расширить функционал вашей сигнализации? Или усилить степень защиты своего авто? Если да, то вы в нужном месте! В Альфа Технологии вы можете не только приобрести gps модуль или маяк в Иркутске, но и установить настолько надежно, что чтобы найти их, злоумышленнику нужно будет полностью разобрать автомобиль! Остановимся на этих устройствах чуть подробнее.

GPS\GSM модули

Электронное устройство, которые устнавливается на уже встроенную сигнализацию и существенно расширяет ее функции. Благодаря ему, вы сможете определить место расположения автомобиля с точностью до двух метров. Более того,можно получать такую информацию как пройденное расстояние за определенный период времени, расход топлива и другие параметры состояния автомобиля. Полное управление функциями автосигнализации с сотового телефона. Согласитесь, очень удобно.

Необходимо. Вы всегда знаете, где ваш автомобиль

Удобно. Следите за машиной со своего телефона

Быстро. Сообщения о вашем авто приходят за считанные секунды

МАЯКИ

Это, в первую очередь, про защиту. Их еще называют закладками. Автономное устройство, размером со спичечный коробок, легко прячется в салоне. И тут самый важный момент — куда именно его установить. Наши специалисты-установщики обладают неплохой фантазией, поэтому никаких типовых мест установки вам не предложат. Маяк определяет координаты объекта, на котором он установлен, через определенные интервалы времени, заданные вами. В остальной период «закладка» спит. Это делает ее незаметной для сканеров, которыми пользуются автоугонщики для обнаружения охранного оборудования на автомобилях.

ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ GPS/GSM модуля

Как и другие противоугонные средства, GPS\GSM модули имеют дополнительные функции. Они могут быть полезны, а могут не быть. Все зависит от того, как вы будете использовать устройство.

  • Датчик движения. Маячок просыпается при начале движения автомобиля

  • ГЛОННАС модуль. Дополнительный источник данных для определния координат

  • Подключение внешнего питания. Осуществляется через провода. Батарейки не нужны

  • Бесконтатная метка. Дополнительный брелок. В момент, когда маяк
    просыпается , за 10-30 секунд распознает владельца по метке. Если за
    это время метка не обнаружена, идет тревожный сигнал на телефон

  • Микрофон. Дает возможность слушать с помощью телефона, что происходит внутри или около транспортного средства

  • Управление внешними устройствами.
    Например, запуск/блокировка двигателя

  • Оповещение. Получение сигнала от внешних устройств

  • Тревожная кнопка. Единственная кнопка на корпусе устройства. При нажатии, устройство просыпается и отправляет сигнал на заданный номер

У меня уже стоит сигнализация. Зачем мне нужен маячок/модуль слежения?

Предупредительная или пассивная мера защиты автомобиля стоит недорого и окупает, по статистие, уже в первый год своей работы. Ситуации могут быть абсолютно разными, в том числе совершенно непредсказуемыми.

В случае угона или вывоза вашего автомобиля эвакуатором, возможность узнать где машина находится прямо сейчас — бесценна. Не все современные автосигнализации поддерживают такую функцию

Если в вашей семье есть неопытный (начинающий) водитель, дополнитель- ное наблюдение — нужная вещь. Так вы сможете прийти на помощь даже заблудившемуся в городских или лесных джунглях водителю

При ДТП, тревожная кнопка или функция автоинформирования помогут вам или вашим близким определить местонахождение автомобиля и оказать необходимую помощь

Альфа Технология — официальный дилер лидеров рынка
автобезопасности Pandora alarm systems® и Starline®.

Для вас это:

Купить GSM/GPS-модули и маяки в Иркутске

Модули

Купить

Маяки

Купить

УСТАНОВКА GSM/GPS-МОДУЛЕЙ И МАЯКОВ

Стоимость установки
маяков от 500 руб

Стоимость установки
модулей от 1 500 руб

Решения для бизнеса

Мы активно сотрудничаем с юридическими лицами. Если ваш бизнес связан с транспортом, или просто необходима опция дистанционного наблюдения, свяжитесь с нами. Мы предложим лучшее решение для ваших задач. К тому же, мы разработали гибкую систему скидок для клиентов, заключивших договор на обслуживание автопарка более 10 автомобилей.

есть вопрос? нужна консультация?

Не можете определиться с оборудованием?

Не знаете что подойдет именно на ваш автомобиль?

Заполните и отправьте форму ниже, мы свяжемся с вами в ближайшее время и проконсультируем по любому вопросу БЕСПЛАТНО!

Нажимая кнопку «Отправить заявку» вы соглашаетесь с политикой конфиденциальности

Как выбрать лучший модуль GSM/GPS для транспортных средств или приложений для отслеживания активов

При запуске проекта первой задачей является выбор лучших деталей для него. В случае проекта отслеживания основными частями будут модули GPS и GSM. Эта статья поможет вам выбрать лучший из вариантов, доступных на рынке. Мы обсудим функции или спецификации, которые вы должны проверить, прежде чем приобретать эти детали.

На что следует обратить внимание перед покупкой модуля GPS
  • Размер: Размер имеет значение, поскольку он может повлиять не только на ограничения по размеру, но и на другие технические параметры, такие как время блокировки и точность и т. д. Для таких приложений, как отслеживание, нам понадобится модуль с наименьшим возможным размером без каких-либо компромиссов в точность или время отклика и т. д.
  • Частота обновления: Частота обновления модуля GPS или GNSS определяется, как часто он пересчитывает и сообщает свое положение. Стандарт для большинства устройств — 1 Гц (только один раз в секунду). Можно рассмотреть частоту обновления 5-10 Гц, если вам нужно, чтобы они работали на более быстрых транспортных средствах, которые не требуются в большинстве реальных сценариев.
  • Интерфейс связи: Это интерфейс, используемый для связи с модулем GPS. Последовательный/TTL или интерфейс USB является наиболее часто используемым типом интерфейса модуля GPS.
  • Скорость связи/скорость передачи Относится к скорости связи между микроконтроллером и модулем GPS, в случае последовательного интерфейса называется скоростью передачи. Более высокая скорость передачи данных позволяет быстрее отправлять данные GPS на MCU.
  • Навигационная чувствительность дБм цифра определяет, насколько модуль GPS может захватывать сигнал со спутников. Более высокий уровень дБм указывает на то, что модуль способен лучше принимать спутниковые сигналы
  • Требования к питанию включают рабочее напряжение и потребляемую мощность. Необходимо выбрать правильное устройство, потому что в большинстве случаев модули будут питаться от батареи, и нам нужно будет экономить батарею, чтобы максимизировать время работы. Среднее энергопотребление большинства распространенных модулей GPS составляет около 30 мА при напряжении 3,3 В. 0012
  • Количество каналов , которые запускает модуль GPS, повлияет на время до первого исправления (TTFF). Поскольку модуль не знает, какие спутники находятся в поле зрения, чем больше частот/каналов он может проверить одновременно, тем быстрее будет найдено исправление. После того, как модуль получит блокировку или исправление, некоторые модули отключат дополнительные блоки каналов для экономии энергии. Если вы не против немного подождать блокировки, 12 или 14 каналов вполне подойдут для отслеживания.
  • Точность: Уменьшить расстояние, на которое он может опускаться = Более высокая точность. Обычно в состоянии узнать ваше местоположение в течение 30 секунд, вплоть до +/- 10 м. Большинство модулей могут снизить его до +/-3 м
  • Антенна: Помните, что этот маленький модуль GPS принимает сигналы от спутников, находящихся на расстоянии около 12 000 миль в небе. Для наилучшей производительности вам нужен свободный путь между антенной и большей частью неба. Погода, облака и метели не должны влиять на сигнал, но такие вещи, как деревья, здания, горы и крыша над головой, будут создавать нежелательные помехи, и точность GPS будет страдать. Таким образом, выбор правильной антенны очень важен.
  • Усиление:
    Усиление — это эффективность антенны в любой заданной ориентации. Это относится как к передающим антеннам, так и к приемным антеннам.
  • Набор микросхем: Набор микросхем GPS отвечает за все, от выполнения вычислений до обеспечения аналоговой схемы для антенны, управления питанием и пользовательского интерфейса. Это большая работа, и тем не менее это именно то, что делают эти крошечные устройства GPS. Набор микросхем не зависит от типа антенны, поэтому у вас может быть ряд различных антенн для модулей GPS с определенными наборами микросхем. Распространенными наборами микросхем являются ublox, SiRF и SkyTraq, и все они содержат очень мощные процессоры, обеспечивающие быстрое время сбора данных и высокую надежность. Различия между наборами микросхем обычно заключаются в балансе между энергопотреблением, временем сбора данных и доступностью аппаратного обеспечения. Таким образом, выбор лучшего для нашего приложения является важной частью.
  • Цена: И последнее, но не менее важное значение имеет цена модуля. Очень важно уложиться в бюджет.
  • Время до первого исправления (TTFF): Время, необходимое для захвата спутника после включения питания или перезагрузки.

Итак, теперь, когда мы знаем, что мы ищем в модуле GPS, давайте взглянем на несколько модулей GPS, представленных на рынке:

Модуль GPS NEO-6M

Более популярные на рынке модули GPS, модуль NEO-6M представляет собой семейство автономных GPS-приемников из серии модулей NEO-6.

на основе списка соображений:

Размер: 23 мм x 30 мм

Скорость обновления: 1 Гц, максимум 5 Гц

Требования к питанию:
  • .

Скорость передачи: 9600

Интерфейс связи: UART

Чувствительность: -161DBM

Номер каналов: 50

Время.0006
  • Холодный пуск: 27 с
  • Теплый пуск: 27 с
  • Горячий старт: 1 с
  • Автоматический запуск: <3 с

Антенны: Включает внешнюю патч-антенну

Точность:
  • Точность горизонтального позиционирования 2,5 м GPS
Применение продукта:
  • Мобильные устройства с батарейным питанием
  • GPS-трекер
  • GPS-навигатор

GPS-модуль NEO-M8N

GPS-модуль NEO-M8M с керамической активной антенной серии параллельных модулей GNSS построен на высокопроизводительном GNSS-движке M8 в проверенном в отрасли форм-факторе NEO. NEO-M8M оптимизирован для приложений, чувствительных к стоимости, в то время как NEO-M8N/M8Q обеспечивает наилучшую производительность и более простую интеграцию с радиочастотами. NEO-M8N предлагает высокую производительность даже при низком уровне энергопотребления. Перспективный NEO-M8N включает внутреннюю флэш-память, которая позволяет обновлять прошивку в будущем. Это делает NEO-M8N идеально подходящим для промышленного и автомобильного применения.

на основе списка соображений:

Размер: 23 мм x 30 мм

Скорость обновления: 1 Гц, 5 Гц.

Скорость передачи: 9600

Интерфейс связи: UART/USB/SPI

Чувствительность: -164DBM

Номер каналов: 72

Время.0006
  • Холодный пуск: 26 с
  • Горячий старт: 1 с
  • Пуск с помощью: 4 с

Антенны:  Включает внешнюю патч-антенну

Точность:
  • Точность горизонтального позиционирования GPS 2,5 м
Применение продукта:
  • Мобильные устройства с батарейным питанием
  • GPS-трекер
  • GPS-навигатор

SIM28ML

SIM28ML — это небольшой, высокопроизводительный и надежный модуль GPS. Это автономный GPS-модуль с частотой L1 типа SMT, который разработан с высокочувствительным навигационным механизмом MTK, что позволяет достичь самых высоких в отрасли уровней чувствительности, точности и времени до первого исправления (TTFF) с наименьшее энергопотребление.

Размер: 10,1*9,7*2,5 мм

Частота обновления: До 10 Гц, 1 Гц по умолчанию

  • Потребляемая мощность
    • Получение 17 мА
    • Отслеживание 16 мА
    • Резервный 8 мкА
  • Скорость передачи:  Настраивается 4800~115200 бит/с По умолчанию: 9600 бит/с

    Интерфейс связи: UART

    Чувствительность: -165 дБм

    Количество каналов: 22 (отслеживание)/ 66 (сбор данных)

    Время до первого исправления:
    • Холодный запуск: 012 с 90 32 с
    • Теплый пуск: 3 с
    • Горячий старт: <1 с

    Антенны: Встроенная патч-антенна: 15,0 мм × 15,0 мм × 4,0 мм

    Точность:
    • Точность горизонтального положения GPS 2,5 м
    Применение продукта:
    • Мобильные устройства с батарейным питанием
    • GPS-трекер
    • GPS-навигатор

    Quectel L80

    GPS-модуль L80 со встроенной патч-антенной и малошумящим усилителем обеспечивает высокую производительность механизма позиционирования MTK для промышленных приложений. Он способен достичь самого высокого в отрасли уровня чувствительности, точности и TTFF при самом низком энергопотреблении в малогабаритном безвыводном корпусе. Имея 66 каналов поиска и 22 канала одновременного слежения, он обнаруживает и отслеживает спутники в кратчайшие сроки даже при уровне сигнала в помещении. Встроенная флэш-память позволяет пользователям хранить некоторые полезные навигационные данные и позволяет обновлять их в будущем.

    Размер: 16,0 мм × 16,0 мм × 6,45 мм

    Скорость обновления: До 10 Гц, 1 Гц по умолчанию

    Требования к питанию:

    • Напряжение питания: 3,0 В ~ 4.3V Типичный подлон: 3,3 В

    Скорость передачи: Регулируемые 4800BPS ~ 115200BPS По умолчанию: 9600BPS

    Интерфейс связи: UART

    Чувствительность: -165DBM

    Количество Canlics: 22 (отслеживание)/ 6669

    . 0003

    Время до первого исправления:
    • Холодный запуск: 35 с
    • Теплый старт: 30 с
    • Горячий старт: 1 с

    Антенны: Встроенная патч-антенна: 15,0 мм × 15,0 мм × 4,0 мм

    Точность:
    • Точность горизонтального положения GPS 2,5 м
    Применение продукта:
    • Мобильные устройства с батарейным питанием
    • GPS-трекер
    • GPS-навигатор

    Beitian BN-220

    BN-220 — это небольшой модуль GPS-приемника с флэш-памятью 4M для сохранения конфигурации. В основном используется с дронами.

    Размер: 16,0 мм × 16,0 мм × 6,45 мм

    Скорость обновления: 1HZ-10 Гц, по умолчанию 1HZ

    Требования к питанию:
    • Плотное

    Скорость передачи:  Настраивается 4800~921600 бит/с По умолчанию: 9600 бит/с

    Интерфейс связи: UART

    Протокол интерфейса: NMEA-0183ORUBX, DEFAULTNMEA-0183

    Чувствительность: -167DBM

    Количество Channels: .

    • Холодный пуск: 26 с
    • Теплый пуск: 25 с
    • Горячий старт: 1 с

    Антенны: Встроенная патч-антенна

    Точность:
    • 2 м Точность горизонтального положения GPS
    Применение продукта:
    • Дроны

    Grove — GPS-модуль

    Grove — GPS-модуль представляет собой Seeed версию GPS-приемника, экономичного и программируемого в полевых условиях. Он оснащен SIM28 и конфигурацией последовательной связи.

    Размер: 40 мм x 20 мм x 13 мм

    Частота обновления:  1 Гц, макс. 10 Гц

    Требования к питанию: 3,3/5V

    Скорость передачи: 9600-115 200

    Интерфейс связи: UART

    Чувствительность: -160DBM

    Номер.

    Время до первого исправления:
    • Холодный запуск с EASY: 13 с
    • Теплый пуск с EASY: 1-2 с
    • Горячие пуски: <1 с

    *EASY — это самогенерирующаяся орбитальная защита

    Антенны: Антенна входит в комплект поставки

    Точность: 2,5 м Точность горизонтального положения GPS

    Применение продукта: 92 GPS-трекер

    8

  • GPS-навигация
  • Измерение расстояния
  • Другие характеристики продукта:
    • Низкое энергопотребление
    • Конфигурируемая скорость передачи данных
    • Grove-совместимый интерфейс

    Роща – GPS (Air530)

    Далее у нас Grove – GPS (Air530). Это высокопроизводительный высокоинтегрированный многорежимный модуль спутникового позиционирования и навигации. Он поддерживает GPS / Beidou / Glonass / Galileo / QZSS / SBAS, что делает его подходящим для приложений позиционирования GNSS, таких как автомобильная навигация, умная одежда и дроны.

    Если ваш GPS плохо работает в городских условиях или на открытом воздухе только с одним или несколькими спутниковыми модулями, вам обязательно следует проверить этот GPS-модуль. Между тем, этот модуль способен принимать более 6 спутников одновременно и способен отлично работать даже при очень плохом сигнале.

    В этом GPS используется интегрированная конструкция радиочастотного модулирующего сигнала, которая объединяет DC/DC, LDO, LNA, радиочастотный интерфейс, обработку модулирующего сигнала, 32-битный чип на основе RISC, RAM, флэш-память, RTC и функции управления питанием.

    Size:  40mm x 20mm x 13mm

    Update Rate:

    Power Requirements:  3.3/5V

    Baud Rate:  – 9600 –921600

    Communication Interface: UART

    Чувствительность: – –166 дБм

    Количество каналов:

    Время до первого исправления:
    • Холодный старт: 30 секунд
    • Теплый пуск: 4 секунды

    Антенны: Антенна входит в комплект поставки

    Точность: 2,5 м Точность горизонтального позиционирования

    Применение продукта:
  • 8 GPS-трекер 21000
  • GPS-навигация
  • Измерение расстояния
  • Другие характеристики продукта:
    • Высокоинтегрированное многорежимное спутниковое позиционирование и навигация
    • Grove-совместимый интерфейс

    На что следует обратить внимание перед покупкой модуля GSM
    • Размер: Как и в случае модуля GPS, размер имеет значение и в случае модуля GSM. Чем меньше размер, тем компактнее будет наш проект.
    • Интерфейс связи: Это интерфейс, используемый для связи с модулем GSM. Последовательный/TTL или интерфейс USB является наиболее часто используемым типом интерфейса модуля GSM.
    • Протокол связи: Протокол связи используется для связи с модулем. Большинство модулей используют для этой цели AT-команды. С AT-командами будут команды для управления каждой функцией модуля. Мы будем использовать эти команды для настройки модуля, для получения информации от модуля, для услуг SMS, MMS, а также для передачи голоса и данных.
    • Скорость связи/скорость передачи данных Относится к скорости связи между микроконтроллером и модулем GSM, в случае последовательного интерфейса она называется скоростью передачи данных. Более высокая скорость передачи данных позволяет быстрее отправлять данные GSM на MCU.
    • Стандарт связи относится к мобильным стандартам, таким как GSM, CDMA, WCDMA, LTE и т. д. GSM обычно означает 2G, WCDMA для 3G и LTE для связи 4G. И CDMA больше не используется в большинстве регионов мира.
    • Поддерживаемые полосы частот относится к полосам частот, поддерживаемым модулем. 900 МГц и 1800 МГц являются наиболее распространенными диапазонами 2G в Индии, а 900 МГц и 2100 МГц — диапазонами 3G. А для 4G наиболее распространенными диапазонами, используемыми в Индии, являются B1 (2100 МГц), B3 (1800 МГц), B5 (850 МГц), B8 (900 МГц), B40 (TDD 2300 МГц), B41 (TDD 2500 МГц). Поэтому очень важно выбрать правильный модуль, который поддерживает диапазоны, поддерживаемые оператором связи в предполагаемой области.
    • Поддерживаемые услуги относится к услугам, поддерживаемым модулем, включая голос, SMS и данные. Некоторые даже поддерживают FM. Не все модули поддерживают все протоколы. Так что будьте осторожны при выборе правильного.
    • Передача данных На всем протяжении относится к максимальной скорости загрузки и выгрузки данных, поддерживаемой модулем. Например, самый известный SIM800L имеет максимальную скорость загрузки и выгрузки 85,6 кбит/с, в то время как модуль SIM7500 поддерживает скорость загрузки до 150 Мбит/с и скорость загрузки 150 Мбит/с в категории 4 LTE. Таким образом, если нашим приложениям требуется большая пропускная способность, мы должны выбрать соответственно. .
    • Мощность передачи: Мощность передачи модуля. Чем выше мощность, тем выше прием, но с более высоким энергопотреблением. Мало того, что регулирование мощности может различаться в зависимости от страны, убедитесь, что вы выбрали правильный модуль с надлежащей номинальной мощностью передачи в соответствии с вашими регулирующими органами.
    • Требования к питанию: Сюда входят рабочее напряжение и потребляемая мощность. Необходимо выбрать правильное устройство, потому что в большинстве случаев модули будут питаться от батареи, и нам нужно будет максимально экономить заряд батареи.
    • Цена: И последнее, но не менее важное значение имеет цена модуля. Очень важно уложиться в бюджет.

    Итак, теперь, когда мы знаем, что нам нужно от модуля GSM, давайте взглянем на несколько модулей GSM, представленных на рынке:

    SIMCOM SIM800L

    Модуль GPRS, работающий на частотах GSM850MHz, EGSM900MHz, DCS1800MHz и PCS1900MHz. SIM800L имеет мультислот GPRS класса 12/класса 10 (дополнительно) и поддерживает схемы кодирования GPRS CS-1, CS-2, CS-3 и CS-4. С крошечной конфигурацией 15,8 * 17,8 * 2,4 мм SIM800L может удовлетворить практически все требования к пространству в пользовательских приложениях, таких как смартфоны, КПК и другие мобильные устройства. SIM800L имеет 88-контактные контактные площадки корпуса LGA и обеспечивает все аппаратные интерфейсы между модулем и платами клиентов.

    Он также доступен в виде модуля. Изображение модуля приведено выше.

    Размер: 15,8*17,8*2,4 мм

    Интерфейс связи: UART /USB

    Протокол связи: по команде

    Скорость связи /Скорость связи: 1200BPS до 115200BPS

    . GSM GPRS(2G)

    Поддерживаемые диапазоны частот: Четыре диапазона: GSM 850, EGSM 900, DCS 1800, PCS 1900

    Поддерживаемые услуги: Голос, SMS, ДАННЫЕ GPRS

    Передача данных Повсюду: Передача данных GPRS по нисходящему каналу: макс. Передача данных по восходящему каналу со скоростью 85,6 кбит/с/GPRS: макс. 85,6 кбит/с

    Мощность передачи: Класс 4 (2 Вт) для GSM 850 и EGSM 900, Класс 1 (1 Вт) для DCS 1800 и PCS 1900 составляет 0,7 мА

    Модуль серии Ai Thinker A9 GPRS

    Модуль серии Ai Thinker A9 GPRS может использоваться в широком спектре приложений IoT и идеально подходит для приложений IoT для домашней автоматизации, промышленного беспроводного управления, носимой электроники, беспроводных устройств определения местоположения, сигналов беспроводной системы определения местоположения и других приложений IoT. . A9 представляет собой полноценный четырехдиапазонный модуль GSM/GPRS в компактном корпусе SMD. Его стабильная производительность, компактность и экономичность могут удовлетворить разнообразные потребности клиентов.

    Размер: 19,2*18,8*2,7 мм

    Интерфейс связи: UART/USB/I2C

    Протокол связи: по команде

    Скорость связи/Скорость связи: 1200BP : GSM GPRS(2G)

    Поддерживаемые диапазоны частот: 850, 900, 1800, 1900 МГц0006 Передача данных GPRS по нисходящему каналу: макс. Передача данных по восходящему каналу со скоростью 85,6 кбит/с/GPRS: макс. 42,8 Кбит/с

    Мощность передачи: Класс 4 (2 Вт) для GSM 850 и EGSM 900, Класс 1 (1 Вт) для DCS 1800 и PCS 1900

    Модуль IoT-GA6 Mini GPRS GSM

    Модуль GA6 представляет собой мини-версию базовой платы разработки последовательного GSM / GPRS на основе чипа GPRS A6. Этот чип поддерживает сеть GSM/GPRS, доступную для удаленной передачи данных GPRS и SMS-сообщений. С помощью чипа A6 GPRS никогда не отключается, пока его приложение не будет включено и не подключено к сети. Он поддерживает цифровое и аналоговое аудио с голосовым кодированием HR, FR, EFR, AMR. Этот модуль может добавить возможности голоса, текста, SMS и данных в ваш проект Arduino. У него больше соотношения цены и качества, чем у SIM800, SIM9.00 модулей. Этот небольшой модуль с низким энергопотреблением может связываться с микроконтроллерами и платами Arduino через интерфейс UART с возможностью приема команд, включая стандарты GSM 07.07, GSM 07.05. Его можно использовать для проектов IoT, приложений M2M, промышленной автоматизации, проектов BMS, домашней автоматизации, общественного транспорта, персонального отслеживания, обнаружения электрической среды, беспроводных POS, интеллектуальных измерений и других приложений M2M

    Размер: 17,6*15,7* 2,3 мм

    Интерфейс связи: UART /USB

    Протокол связи: в команде

    Скорость связи /Скорость передачи: 115200BPS

    Стандарт связи: GSM GPRS (2G)

    . Четырехдиапазонный: GSM 850, EGSM 900, DCS 1800, PCS 1900

    Поддерживаемые услуги: Голос, SMS, ДАННЫЕ GPRS

    Передача данных Повсюду: Передача данных GPRS по нисходящему каналу: макс. Передача данных по восходящему каналу со скоростью 85,6 кбит/с/GPRS: макс. 42,8 кбит/с

    Мощность передачи: Класс 4 (2 Вт) для GSM 850 и EGSM 900, Класс 1 (1 Вт) для DCS 1800 и PCS 1900

    M66 представляет собой четырехдиапазонный модуль GSM/GPRS 2G с размерами 17,7 мм × 15,8 мм × 2,3 мм, в корпусе которого используется корпус LCC. Основанный на новейшем чипсете 2G, он оптимизирован для передачи данных, SMS и аудио и предназначен для сценариев использования IoT с низким энергопотреблением, которые работают в суровых условиях. В M66 используется технология поверхностного монтажа, что делает его идеальным для крупномасштабного производства, к которому предъявляются строгие требования по стоимости и эффективности. Ультракомпактный профиль M66 делает его особенно подходящим для приложений, чувствительных к размеру, и этот модуль может использоваться для целого ряда приложений, таких как носимые устройства, автомобили, КПК, отслеживание активов, POS, интеллектуальные измерения и телематика.

    Размер: 17,7 мм × 15,8 мм × 2,3 мм

    Интерфейс связи: UART /USB

    Протокол связи: AT Command

    Скорость связи /Скорость связи: 115200BPS

    Скорость связи: 115200BPS

  • . GSM GPRS(2G), Bluetooth 3.0

    Поддерживаемые диапазоны частот: Четыре диапазона: GSM 850, EGSM 900, DCS 1800, PCS 1900

    Поддерживаемые услуги: Голос, SMS, ДАННЫЕ GPRS

    Передача данных на протяжении: Передача данных GPRS по нисходящему каналу: макс. Передача данных по восходящему каналу со скоростью 85,6 кбит/с/GPRS: макс. 85,6 Кбит / с

    Мощность передачи: Класс 4 (2W) на GSM 850 и EGSM 900, класс 1 (1W) на DCS 1800 и PCS 1900

    .

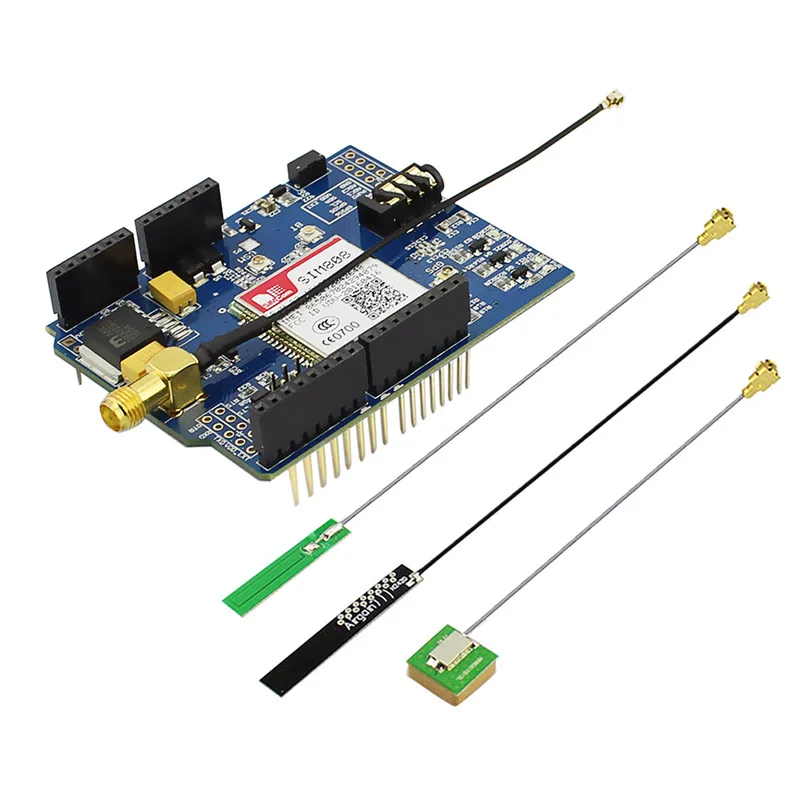

    Модуль SIM868 представляет собой полный четырехдиапазонный модуль GSM/GPRS, который сочетает в себе технологию GNSS (GPS/ГЛОНАСС/BDS) для спутниковой навигации. Он имеет широкие возможности расширения с множеством интерфейсов, включая UART, USB2.0, GPIO и т. Д. Модуль обеспечивает большую гибкость и простоту интеграции для приложений клиентов.

    Размер: 17,6*15,7*2,3 мм

    Интерфейс связи: UART /USB

    Протокол связи: по команде

    Скорость связи /Скорость связи: 1200BPS до 115200BPS

    . GSM GPRS(2G)

    Поддерживаемые диапазоны частот: Четыре диапазона: GSM 850, EGSM 900, DCS 1800, PCS 1900

    Поддерживаемые услуги: Голос, SMS, ДАННЫЕ GPRS

    Передача данных на протяжении: Передача данных GPRS по нисходящему каналу: макс. Передача данных по восходящему каналу со скоростью 85,6 кбит/с/GPRS: макс. 85,6 кбит/с

    Мощность передачи: Класс 4 (2 Вт) для GSM 850 и EGSM 900, Класс 1 (1 Вт) для DCS 1800 и PCS 1900

    Источник питания: 3,4 В ~ 4,4 В

    3 Частота обновления  До 10 Гц, 1 Гц по умолчанию

    Требования к питанию:
    • Напряжение источника питания: 3,0–4,3 В Типовое напряжение: 3,3 В Интерфейс связи: UART

    Чувствительность:  -167 дБм

    Количество каналов: 33 отслеживания/99 сбора данных

    Время до первого исправления:
      9 Холодный запуск: 00 20089
    • Теплый пуск: 22 с
    • Горячий старт: 1 с

    Антенны: внешние

    Точность:
    • 2,5 м Точность горизонтального положения GPS

    Заключение

    Мы заканчиваем эту статью, надеясь, что вы получили лучшее представление о доступных опциях модуля GPS/GSM. В статье мы не включили какие-либо модули 3G/4G, так как они не подходят для такого приложения, и на данный момент они очень дороги. Модули 2G GSM дадут наилучший результат из-за их покрытия, и в настоящее время они очень дешевы. И модули, которые мы рассмотрели, являются наиболее распространенными, когда-либо доступными на рынке, и многие другие варианты также существуют. Вы можете расширить свою область действия до них, если не можете найти подходящий из приведенных выше предложений.

    GPS GSM трекер, GSM отслеживание транспортных средств

    Главная  »  ПРОФЕССИОНАЛЬНЫЙ И ПЕРСОНАЛЬНЫЙ GPS-ОТСЛЕЖИВАНИЕ  »   GPS GSM ТРЕКЕР

    Что такое GPS/GSM трекер

    Трекер GPS/GSM использует либо спутники глобальной системы позиционирования, либо глобальную систему мобильной связи для определения точного местоположения. Однако, несмотря на то, что устройства слежения GSM и GPS выполняют схожие задачи, они делают это совершенно по-разному.

    Каковы ключевые различия между GSM и GPS-трекингом?

    Как GPS-отслеживание, так и GSM-отслеживание выполняются приемником, собирающим данные как минимум с 4 спутников, чтобы определить точное положение. Устройства слежения GPS GSM выполняют эту задачу, ссылаясь на информацию от вышек сотовой связи, которая находится ближе всего к устройству слежения GSM/GPS. Между этими двумя технологиями системы GPS способны к гораздо более точным измерениям местоположения в пределах метра, тогда как с технологией отслеживания GSM местоположение можно определить только в пределах 10 метров.

    Какие устройства могут быть устройством слежения GPS/GSM?

    На современном рынке технология GSM/GPS-трекинга широко внедряется в автомобили, использующие GSM. отслеживание транспортных средств, в мобильных телефонах, часах и в / на любом другом активе, который может быть заинтересован в отслеживании. С устройствами размером почти с пачку спичек размещение GPS / GSM-трекера стало проще, чем когда-либо!

    Можно ли использовать мой мобильный телефон в качестве GPS/GSM-трекера?

    Многие смартфоны, представленные сегодня на рынке от таких производителей, как Blackberry, используют несколько технологий для отслеживания GSM (GPRS)/GPS. В этом случае GPS-модуль внутри телефона получает спутниковые сигналы для определения своего точного местоположения. Программное обеспечение, установленное на телефоне, затем преобразует информацию GPS и использует либо возможности GPRS, либо GSM телефона для передачи данных по сотовой сети поставщика услуг.

    GSM отслеживание транспорта:

    Недавние достижения в программном обеспечении, поддерживающем отслеживание транспортных средств с помощью GSM, позволили этой технологии вытеснить альтернативы GPS в качестве наиболее подходящего решения для многих сценариев. Даже в системах, которые получают данные о местоположении с помощью GPS, отслеживание транспортных средств GSM позволяет передавать важную информацию, такую ​​​​как местоположение, направление движения, скорость, холостой ход двигателя, время запуска и остановки двигателя и многое другое.

    Comments |0|

    Legend *) Required fields are marked
    **) You may use these HTML tags and attributes: <a href="" title=""> <abbr title=""> <acronym title=""> <b> <blockquote cite=""> <cite> <code> <del datetime=""> <em> <i> <q cite=""> <s> <strike> <strong>
    Category: Разное
