Прежде чем начать регулировку, установите поршень цилиндра в ВМТ (верхнюю мертвую точку) в такт сжатия. При этом положении оба клапана регулируемого цилиндра должны быть закрыты, а коромысла этих клапанов должны свободно качаться в пределах зазора.

После этого потихоньку отпускайте контргайку на регулировочном винте или болте. С помощью плоского щупа и регулировочного винта регулируйте необходимый зазор, после чего затяните контргайку.

«Следите за тем, чтобы во время затяжки контргайки не изменить установленный зазор».

После затяжки контргайки необходимо снова проверить тепловой зазор. Для проверки зазора используйте щуп. Щуп должен проходить в него с небольшим усилием, если такого ощущения не возникает, а он проходит очень легко или очень тяжело, надо отрегулировать зазор заново.

Чтобы отрегулировать тепловой зазор в остальных клапанах, необходимо провернуть коленчатый вал на пол оборота. Во время регулировки следует учитывать порядок работы цилиндров двигателя (1-3-4-2). Коленчатый вал проворачивайте за болт крепления шкива привода генератора.

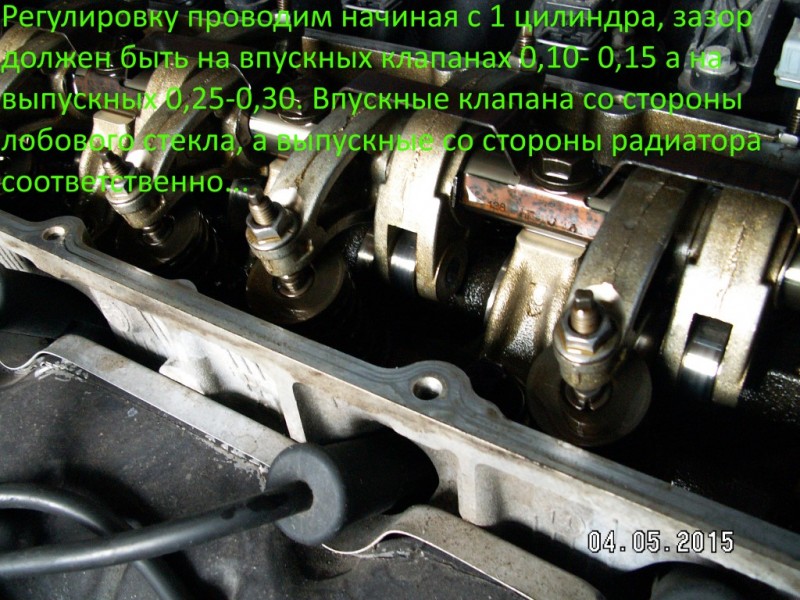

РЕГУЛИРОВКА КЛАПАНОВ НА ДВИГАТЕЛЯХ ВАЗ СВОИМИ РУКАМИ

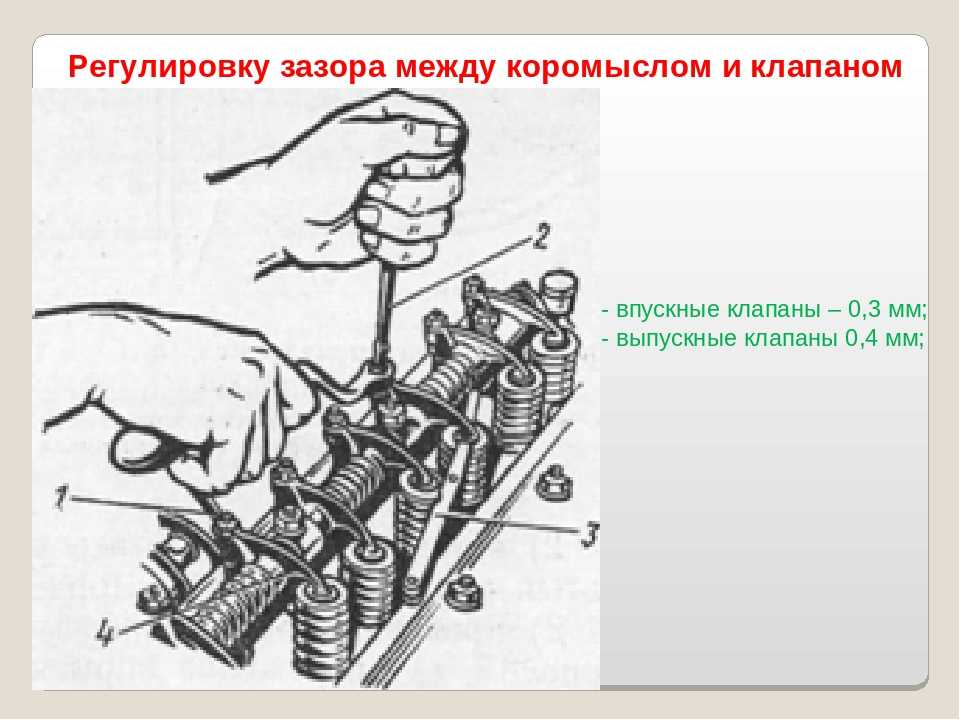

Проверка зазоров между рычагами и кулачками распределительного вала: 1 — щуп; 2 — регулировочный болт; 3 — контргайка регулировочного болта.

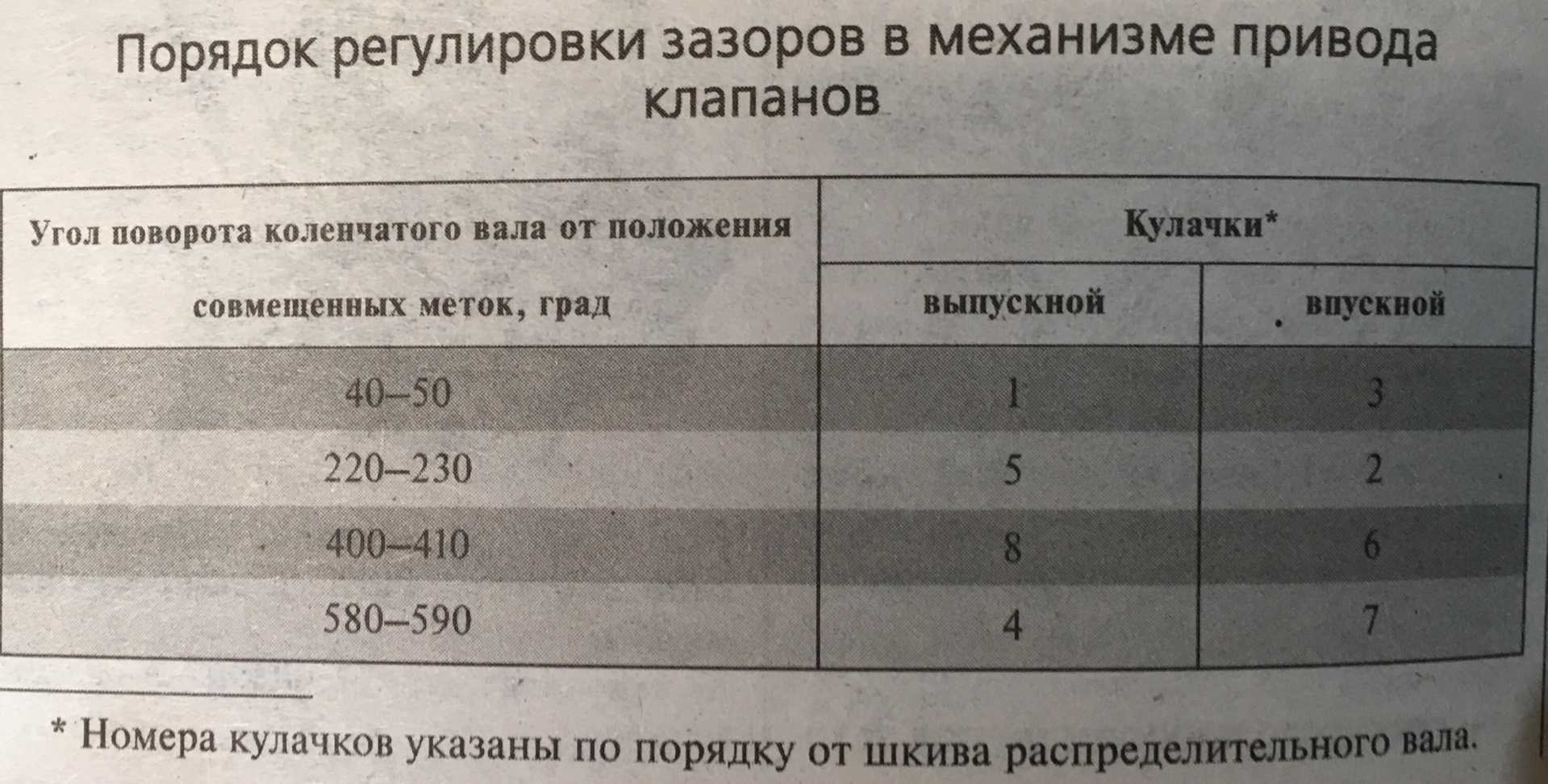

1. Проворачиваете коленчатый вал по часовой стрелке до тех пор, покаметка на звездочке распределительного вала не совпадет с меткой на корпусе подшипников. В этом положении зазор регулируется у выпускного клапана 4-го цилиндра и впускного клапана 3-го цилиндра (то есть 8 и 6 кулачки).
2. С помощью гаечного ключа зажмите регулировочный болт рычага, и в это время с помощью другого ключа ослабьте контргайку. Установите требуемый зазор регулировочным болтом, затяните контргайку. Щуп должен входить в зазор с легким сопротивлением.
   На двигателях автомобилей ВАЗ 2109, ВАЗ 21099, ВАЗ 2110 тепловые зазоры регулируются регулировочными шайбами.
3. После регулировки зазоров в клапанном механизме, запустите двигатель и внимательно послушайте его на различных режимах работы. При регулировке клапанов следует учесть, что клапана должны быть правильно притерты (что такое притирка клапанов), а зазоры не должны превышать допустимые.

Если некоторые детали вам непонятны или вы не до конца понимаете работу газораспределительного механизма, вам следует прочитать статью про устройство газораспределительного механизма.

Как установить и отрегулировать зазор клапана как профессионал

Регулировку и регулировку зазора клапана часто упускают из виду как простую и несложную задачу для надлежащего обслуживания двигателя, однако многое можно получить, уделяя внимание зазору клапана. Хорошая первоначальная настройка и внимательное наблюдение за зазором клапана могут предупредить вас о проблеме, прежде чем она приведет к пагубной гибели вашей силовой установки. Мы связались с некоторыми ведущими производителями двигателей в отрасли, чтобы выяснить, что каждый должен знать об установке и регулировке зазора клапана.

О наших экспертах

Мы хотели узнать все, что нужно знать о регулировке зазоров клапанов, поэтому мы связались с некоторыми из самых уважаемых производителей высокопроизводительных двигателей, чей общий опыт в создании первоклассных гоночных двигателей составляет более 110 лет и чьи резюме читаются как члены Международного зала славы дрэг-рейсинга. Эти давние производители двигателей хорошо известны своим опытом и знаниями в области двигателей, поэтому мы собрали всю информацию, чтобы составить окончательное руководство по регулировке зазоров клапанов. Давайте посмотрим на наших экспертов:

Скотт Шафирофф более тридцати лет занимается как гонками, так и созданием гоночных двигателей. В настоящее время владелец Shafiroff Race Engines and Components.

Пэт Муси начал участвовать в гонках в 1969 году и за это время стал восьмикратным чемпионом Pro Street с более чем 40-летним опытом создания двигателей. Владелец Pat Musi Performance.

Дэвид Реер начал производить двигатели вместе с Бадди Моррисоном в 1971 году на заднем дворе магазина автозапчастей в Мэнсфилде, штат Техас. Главный производитель двигателей Рехер возглавляет компанию Reher-Morrison Racing Engines уже почти 40 лет.

Мы также связались с Эшли Ньюман , техническим консультантом COMP Cams, чтобы узнать точку зрения производителя на настройку зазора клапана. Ньюман также является опытным гонщиком на кольцевой трассе, который понимает реальный мир, знает подход к обслуживанию боксов, а также к обслуживанию в лабораторных условиях.

Установка и регулировка клапанного зазора часто упускается из виду как простая и бесхитростная процедура, но лучшие производители двигателей рассматривают это как ключевую задачу профилактического обслуживания.

Понимание причин неправильного зазора клапана

Зазор клапана, представляющий собой зазор между кончиком коромысла и кончиком штока клапана, представляет собой тонкий баланс между долговечностью и максимальной мощностью. Большинство распределительных валов поставляются с таблицей характеристик кулачка, в которой указана рекомендуемая настройка зазора клапана. Скотт Шафирофф объяснил: «Ваша карта камеры — это не число, при котором ваша машина будет работать лучше всего, это просто отправная точка. Некоторые производители кулачков публикуют число на карточке кулачка, которое является минимальным числом плетей, потому что, если вы нажмете их немного сильнее, не будет пандуса или они будут работать слишком жестко. Однако, если вы запустите их слишком свободно, это усложнит работу клапанного механизма. Так что всегда есть компромисс между долговечностью и мощностью».

Шафриофф продолжил иллюстрировать свою точку зрения, сказав: «Если вы можете зажать кулачок сильнее и получить ту же производительность, вам лучше, если вы не опустились ниже минимального зазора. Чем слабее вы бежите, тем тяжелее это для лифтеров. Вы должны найти ту золотую середину, где ваша машина работает лучше всего, и немного сбросить ее. Это значительно увеличивает долговечность и почти ничего не отнимает у мощности. Это умный способ участвовать в гонках».

Дэвид Реер говорит, что «Сломанный подъемник является наиболее разрушительным отказом компонента, за исключением сломанного шатуна». Проверка зазора клапана позволит вам узнать о наличии проблемы до того, как она приведет к катастрофе.

Дэвид Реер повторил предупреждение о тщательной проверке зазоров клапанов. Слишком большой зазор между коромыслом и штоком клапана может привести к поломке толкателя. По словам Реера, «Сломанный подъемник является наиболее разрушительным отказом компонента, за исключением сломанного шатуна. Каждый раз, когда мы ремонтируем двигатель, мы очень тщательно проверяем бывшие в употреблении роликовые подъемники. Простой акт профилактического обслуживания, такой как регулярная проверка зазоров клапанов, может сэкономить гонщику много денег».

Трюки Musi с зазорами клапанов начинаются при сборке клапанного механизма. «Убедиться, что в отверстии подъемника нет заусенцев, а подъемники проворачиваются в отверстии» — это очень важно в книге Муси. «Просто прогоните отверстие подъемника через отверстия, чтобы удалить любые зазубрины, заусенцы или коррозию», — продолжил он.

Уловки Пэта Муси с клапанным зазором начинаются при сборке клапанного механизма, когда необходимо убедиться, что в отверстии подъемника нет заусенцев, а подъемники проворачиваются в отверстии.

Начало работы

Независимо от того, что вы слышали, нет никакой тайны в регулировке зазора клапана на кулачках с плоскими толкателями. Независимо от того, имеете ли вы дело с гидравлическими или механическими кулачками с плоскими толкателями, у нас есть процедура, которая сделает эту очень важную задачу гладкой, как по маслу.

Приступая к установке коромысла, проверьте, чтобы толкатели были установлены через направляющую пластину в центр подъемника. Эшли Ньюман из COMP Cam рекомендует «предварительно смазать или загрунтовать все толкатели через отверстия для толкателей».

Начните с проверки того, что все толкатели установлены через направляющую пластину в центр подъемника.

Затем нанесите небольшое количество монтажной смазки как на наконечники штоков клапанов, так и на седла толкателей коромысла. Мы добились большого успеха со сборочной смазкой COMP Cams, и она стала основным продуктом в гараже PowerTV. После того как наконечники штоков клапанов и седла коромысел покрыты сборочной смазкой, можно устанавливать коромысла на шпильку коромысел. Обильно нанеся монтажную смазку на шар коромысла, поместите его на шпильку коромысла плоской стороной цапфы вверх. Дважды проверьте, правильно ли установлены толкатели в толкателях и сиденьях коромысел. Точно таким же образом установите все коромысла. Ньюман сказал нам: «Очень важно устанавливать коромысла, не вращая двигатель, потому что вы можете случайно погнуть толкатель, даже не подозревая об этом».

Убедиться, что штоки центрированы в чашке толкателя, очень важно для регулировки зазора клапана.

Установите регулировочную гайку, затянув ее «от руки» до точки, в которой толкатель не имеет зазора, но все еще будет вращаться под вашими пальцами. Повторяйте этот процесс до тех пор, пока не будут установлены все толкатели и все коромысла.

Наконец, пришло время отрегулировать зазор клапана. Наши эксперты сказали нам, что лучший способ, который они нашли, — это установить затвор, по одному цилиндру за раз, в правильном порядке зажигания. Убедившись, что болт демпфера установлен в коленчатый вал, проверните двигатель рукой в ​​сторону его нормального вращения.

Для регулировки зазора клапана на гидрокомпенсаторах не требуется «щуп». Процесс одинаков для штампованных стальных коромыслов (таких как изображенные) или коромыслов с роликовыми наконечниками.

Для распределительных валов гидроподъемника

Когда выпускной клапан только начинает открываться на первом цилиндре в порядке запуска, отрегулируйте впускной клапан, слегка ослабив регулировочную гайку, одновременно вращая толкатель, пока не почувствуете рывок в коромысле. Затяните регулировочную гайку, пока не будет устранено провисание коромысла и толкателя. Слегка поверните толкатель пальцами, затягивая регулировочную гайку, и вы должны почувствовать точку, в которой есть небольшое сопротивление (это называется нулевым зазором). Поверните регулировочную гайку на ½ оборота дальше этой точки, обеспечив оптимальную предварительную нагрузку для коромысла, толкателя и подъемника. По словам Ньюмана, «вам следует искать 0,030–0,060 предварительного натяга в типичном гидравлическом подъемнике». Следуйте этой процедуре, тщательно регулируя каждый впускной клапан в соответствии с порядком работы цилиндра.

Когда все впускные клапаны установлены на правильный зазор, можно отрегулировать выпускные клапаны. Используя ту же процедуру, что и с впускными клапанами, вам нужно провернуть двигатель, пока толкатель впуска не переместится полностью вверх и не повернется чуть выше максимального подъема. Теперь выпускной клапан можно отрегулировать. Когда все впускные и выпускные клапаны отрегулированы с надлежащим зазором, все ведущие производители двигателей обычно выполняют двойную проверку, проворачивая двигатель и снова проверяя каждый клапан, начиная с первого цилиндра в порядке зажигания.

Для регулировки клапанного зазора на сплошных кулачках толкателя необходимо использовать «щуп» и карту спецификаций, которая поставляется с вашим распределительным валом.

Распределительные валы сплошного подъемника

Привязка клапана цельного подъемника или механического распределительного вала очень похожа на распределительные валы гидравлического подъемника. Еще раз, самая важная часть — не забыть отрегулировать только один клапан на одном цилиндре за раз, начиная с первого цилиндра в порядке зажигания и продвигаясь к последнему цилиндру.

Единственная разница в регулировке зазора на распределительных валах с цельным толкателем заключается в том, что после достижения нулевого зазора вы регулируете впускной клапан, ослабляя регулировочную гайку, пока не почувствуете небольшой зазор на коромысле. Затем вы можете установить зазор на клапанах по спецификациям, указанным в карте спецификаций распредвала, прилагаемой к распредвалу. Закрутите гайку впускного коромысла вниз с помощью щупа правильной толщины, вставленного между штоком клапана и кончиком коромысла. Затяните регулировочную гайку до появления легкого сопротивления при перемещении щупа. Не затягивайте слишком сильно, иначе вы рискуете повредить распределительный вал через короткий промежуток времени.

Затяните регулировочную гайку до появления легкого сопротивления при перемещении «щупа».

Лучшие производители двигателей дают нам 7 советов по регулировке зазоров клапанов:

Найдите золотую середину. Дэвид Реер объяснил: «Вы должны найти ту золотую середину, где ваша машина работает лучше всего, и немного сбросить ее. Это значительно увеличивает долговечность и почти ничего не снижает в мощности».

Установите зазор клапана на «холодный». Скотт Шафриофф напомнил: «Цилиндры нагреваются с разной скоростью, но холод есть холод». Шафриофф посоветовал нам регулировать зазоры клапанов на холодном двигателе и еженедельно проверять зазоры клапанов при температуре окружающего воздуха. Это даст вам лучшее представление о том, когда меняется зазор в одном из цилиндров.

Игнорировать ручной метод регулировки клапанного зазора Chilton. Рехер и Муси согласны с тем, что этот метод работает только для уличных распредвалов. Наилучшая последовательность, которую следует использовать при регулировке зазора клапана, — это следовать порядку зажигания. Это требует меньшего количества оборотов коленчатого вала и поможет избежать проблем с перекрытием клапанов.

Правило EO/IC (выпускное отверстие и впускное закрытие). Отрегулируйте зазор впускного клапана, когда выпускной клапан начинает открываться. Это поместит впускной подъемник в базовый круг, где вы хотите, чтобы он был. Затем отрегулируйте зазор выпускного клапана, когда впускной клапан находится примерно наполовину на стороне закрытия.

Будьте последовательны. По словам Муси, «регулировка зазора клапана — это не высшая математика, но вы можете помочь себе, если будете последовательны. Каждый раз проверяйте ресницу одинаково, иначе она будет повсюду. Вы не узнаете, когда у вас возникнут проблемы».

Еженедельно проверять зазор клапана. Дэвид Реер говорит: «Мое главное правило профилактики — никогда не игнорировать значительное изменение зазора клапана. Если у одного клапана внезапно на 20 тысячных больше зазор, чем у других клапанов, выясните, почему. Клапан погнут, толкатель сломан, наконечник толкателя сгорел? Если вы неукоснительно проверяете зазоры клапанов, вы можете обнаружить эти проблемы до того, как они приведут к дальнейшему повреждению».

Знай, с чем имеешь дело. Если вы используете оригинальные запасные части, такие как алюминиевые блоки или титановые клапаны, следуйте рекомендациям производителя по техническому обслуживанию, например, по регулировке зазора клапана. Производитель уже рассчитал специальные компенсации для этих экзотических материалов.

Правильная регулировка зазоров клапанов поразит вашу семью и друзей и может даже помочь вам выиграть несколько гонок.

Заключение

Регулировка зазоров клапанов может быть пугающей для обычного человека, но, поговорив с ведущими производителями двигателей, зазоры клапанов — это простая и основная процедура технического обслуживания, которая, если она выполняется целенаправленно, представляет собой прогулку в парке. Найти золотую середину, быть последовательным и следовать рутине — это ключи к профессиональной настройке зазора клапана. Используя эти советы по зазорам клапанов от наших экспертов, вы можете удивить свою семью и друзей и повлиять на другие головки редукторов своим новым опытом. Обладая этими знаниями, вы можете стать самым быстрым парнем на трассе. Как минимум, вы будете самым быстрым парнем в округе, плюс у вас будет право похвастаться самым точным зазором клапана. В любом случае вы зарабатываете бонусные «крутые» очки с семьей и друзьями.

Как отрегулировать зазоры клапанов на мотоцикле

Зазоры клапанов важны, но их выполнение у дилера может стоить очень дорого; это одна из основных причин, по которой многие велосипеды продаются. Но игнорируйте их на свой страх и риск, так как со временем ваш двигатель может быть серьезно поврежден.

До того, как я купил свой Kawasaki ZX-6R 1999 года, я никогда не проверял зазоры на чем-то, что не имело винта и контргайки, но теперь я понял, насколько это просто…

Этот маленький металлический диск выглядит таким незначительным, но он жизненно важен для поддержания работоспособности двигателя

Что такое зазоры клапанов?

Клапанные зазоры мотоциклетных и автомобильных двигателей фактически связаны с зазором между верхней частью штока клапана и кулачком, который его приводит в действие.

Впускные клапаны двигателя открываются, пропуская воздух и топливо в цилиндр, а выпускные клапаны выпускают сгоревшие газы. Излишне говорить, что внутри двигателя становится жарко, поэтому, когда клапаны закрываются, они закрываются на закаленное «седло», которое действует как радиатор. Если клапаны не полностью закрыты в момент воспламенения и расширения горючих газов, толкающих поршень вниз, клапаны будут повреждены, а газы высокого давления могут нанести серьезный и непоправимый ущерб клапанам, седлам и другие детали внутри двигателя.

Почему важно иметь зазор в клапанных зазорах?

Если бы зазор клапана был установлен на ноль, теоретически клапан все равно мог бы быть настроен на полное закрытие, но по мере прогрева двигателя детали расширяются; без зазора клапан не закрывался бы полностью. Вот почему зазоры клапанов НЕОБХОДИМО проверять на холодном двигателе.

Как узнать, что зазоры клапанов нуждаются в регулировке?

Неправильные зазоры клапанов приведут к плохой работе и, в конечном итоге, к серьезному повреждению вашего велосипеда. Вы найдете множество сообщений на форумах и в Facebook от людей, утверждающих, что они не беспокоились и что их велосипеды в порядке, но ущерб будет прогрессировать.

У моего ZX-6R не было тяжелой жизни, но после чуть более 18 000 миль выпускные клапаны были очень тугими. Лично я всегда искал доказательства того, что зазоры были правильно обработаны по графику при покупке любого подержанного мотоцикла; это признак заботливого владельца и придает дополнительную уверенность в том, что двигатель прослужит долго.

Прокладки не должны быть дорогими, но их получение требует времени

Какие детали мне нужны?

Если вам повезет, когда вы проверите зазоры клапанов, вы обнаружите, что они не нуждаются в регулировке. Выпускные клапаны, скорее всего, не работают, но есть некоторый допуск; на моем ZX-6R G2, например, впускные клапаны должны иметь зазор от 0,11 до 0,19 мм, а выпускные клапаны должны иметь зазор от 0,22 до 0,31 мм.

Однако есть вероятность, что по крайней мере один из зазоров нужно будет отрегулировать. Здесь мы сосредоточимся на зазорах ковша и прокладок, поскольку они наиболее распространены на современных мотоциклах, поэтому вам нужно будет купить несколько прокладок. Проблема в том, что вы не узнаете, какие из них, пока не измерите их, поэтому ожидайте, что ваш велосипед не будет использоваться на дороге в течение нескольких дней, если они не будут в наличии у вашего местного дилера.

Я получил свой от Wemoto, где для этого мотоцикла они стоят от 2,20 до 4,85 фунтов стерлингов каждый — если бы вы купили их в Kawasaki, они стоили бы 9,50 фунтов стерлингов каждый.

Вам также, вероятно, понадобятся некоторые прокладки — на моем ZX-6R необходимо снять крышку приемной катушки, чтобы установить положение кривошипа; сменная прокладка от Wemoto стоит 3,42 фунта стерлингов и является оригинальной деталью Kawasaki.

В руководстве Haynes сказано, что следует заменить четыре уплотнительных кольца, которые герметизируют держатель распределительного вала по отношению к головке блока цилиндров; поскольку масло просачивалось в отверстия для свечей зажигания, я заменил их по цене 1,75 фунта стерлингов каждая, а также четыре крышки подшипников с прокладками, которые находятся наверху держателя распределительного вала, по 5,17 фунтов стерлингов каждая. Уплотнительное кольцо натяжителя цепи распредвала также следует заменить за 1,86 фунта стерлингов. Этот мотоцикл простоял почти десять лет, поэтому неудивительно, что некоторые уплотнения вышли из строя.

Если какие-либо прокладки нуждаются в замене, вам потребуется немного свежего моторного масла для их смазки, но, скорее всего, вам все равно придется выполнять полное обслуживание, поэтому оно должно быть у вас под рукой.

Какие инструменты мне нужны?

Эта статья не предназначена для того, чтобы охватить все, что вам нужно для регулировки зазоров клапанов на любом мотоцикле. Я основываюсь на своем Kawasaki ZX-6R 1999 года, но у вашего мотоцикла будут свои уникальные потребности, поэтому я настоятельно рекомендую сначала купить руководство по ремонту Haynes. Я надеюсь, что это придаст вам уверенности в том, что вы сможете взяться за работу самостоятельно, но только с руководством по ремонту, специально предназначенным для вашей машины, у вас будет правильная процедура.

• Общие инструменты для разборки велосипеда
• Щуп
• Микрометр
• Динамометрический ключ
• Защитные перчатки

Убедитесь, что ваш щуп соответствует размерам, которые вам нужно измерить с шагом 0,01 мм. Мне пришлось купить себе новый, но он стоил всего 3,99 фунта стерлингов (и, будучи участником программы Bennetts Rewards, я экономлю 10% на каждой покупке). в Хэлфордсе).

Вам действительно понадобится динамометрический ключ, если необходимо заменить прокладки, так как держатель распределительного вала очень тонкий, и вам также понадобится микрометр для измерения толщины удаляемых прокладок. Есть вероятность, что на них будет выгравирована их толщина, но на моем велосипеде ничего не было видно, и вам все равно следует их проверить. Я получил высококачественный Mitutoyo 103-137 на Рождество, который стоил 46,9 фунтов стерлингов.

Как проверить зазоры клапанов на мотоцикле?

Если вам повезет, ваш мотоцикл оснащен гидравлическими толкателями, которые автоматически устанавливают зазор между кулачком и клапаном (обычно с помощью коромысла), но обычно они встречаются только в низкооборотных двигателях, таких как некоторые Harley-Davidson.

Регуляторы с винтами и контргайками, как правило, используются в велосипедах меньшей вместимости (например, в моей Honda Grom MSX-125), и для регулировки требуются только гаечный ключ и плоскогубцы, или вы можете получить инструмент, который удерживает контргайку, пока вы поворачиваете регулятор.

Это инструмент, который я использую для регулировки зазоров клапанов винтов и контргаек на моем Grom и пит-байке, который у меня когда-то был, хотя на впуске Honda нет места для него, если вы не снимите воздушную коробку.

В большинстве велосипедов используется ковш и прокладка — кулачок давит при сборке, а прокладка определяет толщину пары — это то, что мы рассматриваем в этой статье. Затем это ведро и прокладка надавливают на клапан, чтобы открыть его.

Иногда прокладку можно найти на верхней части ковша, но обычно она находится под ним, что более надежно, особенно в высокопроизводительных двигателях.

Пружина возвращает клапан в закрытое положение, если только у вас не Ducati, который, скорее всего, имеет «десмодромные» клапаны. Они используют рычаг для открытия и закрытия клапанов, что потенциально более точно, но это также означает, что для каждого клапана есть две прокладки.

Шаг 1. Убедитесь, что двигатель полностью остыл

Это действительно важно, поэтому дайте велосипеду остыть на ночь, прежде чем начинать работу с ним. и бак нужно оторваться, как и углеводы. Есть также панели на стороне двигателя, которые необходимо снять.

Чтобы снять карбюраторы, необходимо слить охлаждающую жидкость, так как они нагреваются на этой модели — это может показаться болезненным, но вам, вероятно, придется выполнять серьезное обслуживание, если вы выполняете зазоры.

Я также снял радиатор, так как одновременно делал все на мотоцикле, но вы можете просто снять верхние болты и опустить его, если хотите.

Шаг 3. Снимите крышку головки блока цилиндров

Крышку головки блока цилиндров крепят к верхней части двигателя шестью болтами – не откручивайте их. Вместо этого поворачивайте каждую на небольшое расстояние крестообразно, чтобы крышка открывалась медленно и равномерно. Он прикручен к держателю распредвала, который довольно хрупкий.

Совет: позаботьтесь о держателе распределительного вала

Держатель распределительного вала из литого алюминия несет верхние опорные поверхности распределительного вала, а также то, к чему крепится болтами крышка распределительного вала. Очень важно соблюдать осторожность при работе с ним, так как его очень легко повредить. Не спрашивайте меня, откуда я знаю.

Проблема в том, что этот держатель предназначен для размещения распределительных валов, когда он устанавливается на головку блока цилиндров во время производства; если он поврежден, вам нужно купить целую головку блока цилиндров, если вы не можете изготовить новый кронштейн, который решит проблему — опять же, не спрашивайте.

Шаг 4. Составьте схему ты ни за что не запутаешься это вверх.

Шаг 5. Установите кривошип мм гнездо, используемое для вращения двигателя по часовой стрелке до тех пор, пока метка «T 1,4» не совместится с двумя сопрягаемыми поверхностями двигателя.

В этот момент либо цилиндр номер один (слева направо, когда вы сидите на мотоцикле), либо цилиндр номер фор будет в верхней мертвой точке (ВМТ) — это означает, что поршень находится в самом верху такта сжатия и клапаны будут полностью закрыты; это положение, в котором необходимо измерить зазоры. Если кулачки кулачка первого цилиндра обращены друг к другу и не касаются клапанов, то первый цилиндр находится в ВМТ; если они смотрят друг на друга и давят на клапанные ковши, четвертый цилиндр находится в ВМТ. В вашем руководстве Haynes указано, какие клапаны следует измерять в этом положении.

Шаг 6. Измерьте первую группу зазоров

Как только вы узнаете, какие клапаны нужно измерить в первую очередь, используйте щуп для проверки зазоров. Установите щуп на размер, которым он должен быть (возможно, вам придется объединить два или более лезвия), затем вставьте его между кулачком и ковшом; вы чувствуете легкое сопротивление, когда вы нажимаете и вытаскиваете его.

Сначала вам будет сложно, но продолжайте пробовать более тонкие и более толстые лезвия, пока не почувствуете это. После того, как вы оцените его, напишите размер на листе бумаги, убедившись, что он соответствует правильному клапану 9.0004

Совет: Практика и масло

Попробуйте несколько комбинаций лопастей при проверке клапанов; например, если вы думаете, что вам нужно 0,05 мм и 0,06 мм для измерения 0,11 м, проверьте также зазор с одинарным лезвием 0,10 мм; некоторые из более тонких могут складываться, что затрудняет измерение. Также стоит протереть лопасти чистым моторным маслом, чтобы они вошли.

Помните, что зазоры имеют определенный допуск, поэтому не зацикливайтесь на погрешности в 0,01 мм. .

Шаг 7: Измерьте второй набор зазоров -клапанная машина, поверните двигатель на 360° так, чтобы метка «T 1.4» снова совпала. Другой цилиндр должен быть в ВМТ, и теперь вы можете измерить оставшиеся зазоры клапанов.

Если повезет, все зазоры будут в пределах указанных допусков, так что вы сможете собрать велосипед и отправиться в путь. Тем не менее, есть вероятность, что по крайней мере один зазор будет тугим — возможно, на выхлопе — поэтому четко отметьте все, что выходит, на листе бумаги…

Отверстия в распределительных валах можно использовать для фиксации цепи, но нужно быть ОЧЕНЬ осторожным, чтобы не повредить ее

Как мне отрегулировать зазоры ковша и регулировочного клапана?

Распределительные валы на этом мотоцикле следует снимать так, чтобы метка T 1. 4 все еще была совмещена с сопрягаемыми поверхностями двигателя, но если вы хотите привязать цепь к распределительным валам, поверните ее на 360°, пока отверстия в шестернях не станут видны вверху. . Убедитесь, что вы вращаете распределительные валы, прежде чем снимать держатель, и убедитесь, что вы совместили метку T 1.4.

Шаг 8. Снимите натяжитель цепи

это на храповике, который не может возврат, поэтому НИКОГДА частично не отвинчивайте регулятор, а затем снова затягивайте его.

Сначала выкрутить центральный болт в натяжителе почти до упора, чтобы сбросить давление, затем можно снять сам корпус натяжителя.

  9Шаг 9. Снимите держатель распределительного вала s-кросс шаблон; клапанные пружины толкают некоторые кулачки вверх, поэтому держатель распределительного вала может легко деформироваться или даже треснуть. Плохие времена.

После снятия проверьте поверхности подшипников на наличие износа или повреждений.
