Как вывести AUX выход на любой магнитоле своими руками?

Современные автомобили полностью адаптированы под современного потребителя – начиная от автопилота, заканчивая цифровыми выходами для подключения навигатора или смартфона. Но что можно сделать из магнитолы, если там нет линейного выхода – разъема AUX? Ответ прост – сделать его самостоятельно.

  • Для чего нужен AUX выход
  • Что понадобиться для модернизации магнитолы
  • Как припаять AUX к магнитоле
    • Демонтаж магнитолы и ее разборка
    • Диагностика платы
    • Процесс пайки
  • Можно ли подключить флешку через AUX

Для чего нужен AUX выход

AUX выход нужен для подключения к системе смартфона или планшета, чтобы вы могли слушать музыку через автомобильные динамики. На вход идет сигнал с амплитудой 0,5 – 1 В, который под действием усилителя передается на динамики акустической системы и начинает звучать более громко.

Многие автовладельцы до сих пор не знают что такое аукс в магнитоле и есть ли он у них вообще. Такая штука очень удобная, так как с ее помощью можно не только слушать музыку. В некоторых автомобилях установлены такие системы, подключив телефон к которым, можно спокойно разговаривать с собеседником, не занимая руки. Это очень удобно, а главное – безопасно!

Что понадобиться для модернизации магнитолы

Перед тем, как сделать AUX выход на магнитоле, нужно приобрести все необходимое, а именно провод и штекер. Если у вас есть старые наушники, то можно использовать и их. Самое важное – на проводе не должно быть повреждений. Проверить целостность можно посредством «прозвона» мультиметра.

У штекера любых наушников есть полоски, которые делят его на 3 части. Та часть, которая расположена у основания, она самая широкая и относится к общему проводу, которая отличается от проводников каналов (у левого канала – зеленый проводник, у правого — красный). Остальные две части штекера относятся к этим самым каналам. Также вам понадобится паяльник, припои, мультиметр и несколько часов свободного времени.

Как припаять AUX к магнитоле

Получив все детали и инструменты, можно переходить к припайке. Процесс монтажа рассмотрен на примере Toyota Avensis.

Демонтаж магнитолы и ее разборка

Перед тем, как вывести аукс на магнитоле, ее нужно снять и разобрать. Последовательность действий следующая:

  1. Подденьте декоративную планку с правого торца, после чего снимите ее.
  2. Аккуратно подцепите ее и потяните по всей длине, чтобы она вышла вместе с пистонами. Зачастую эта планка идет прямо к замку зажигания.
  3. Снимите разъем с кнопки включения обогрева заднего стекла.
  4. Штатная магнитола закреплена на двух болтах. Их нужно выкрутить отверткой с магнитом, чтобы они не упали за панель.
  5. Чтобы доступ был свободным, поднимите ручник.
  6. Переведите селектор в центральное положение. Зажигание должно быть выключенное. Нажмите на кнопку Shift Lock. В углу подденьте панель селектора и отщелкните ее и пистоны.
  7. Отключите разъем от пепельницы и уберите панель.
  8. Внизу вы увидите еще пару крепежных болтов. Их тоже нужно максимально аккуратно выкрутить и не потерять.
  9. Достаньте магнитолу так, чтобы вам были доступны разъемы на задней панели.
  10. Снимите все разъемы (нижние – от блока климата, верхние – от магнитолы, также антенна).

На этом демонтаж закончен.

Важно! Разбирать устройство нужно на чистой рабочей поверхности, а не «на коленках». Иначе вовнутрь может попасть пыль и грязь, в следствии чего магнитола может перестать работать.

Разборка такова:

  1. Снимите пару кронштейнов (на левом будет написана буква L, а на правом — R). При их снятии вам может понадобится ключ под размер болтов.
  2. Подденьте шлицевой отверткой все пластиковые замки по периметру лицевой панели магнитолы, после чего снимите саму панель.
  3. Под панелью будет находится прокладка для изоляции, ее нужно убрать.
  4. Открутите болты, которые скрепляют переднюю панель с боковыми стенками и CD-проигрывателем. Уберите боковые стенки.
  5. Снимите заднюю крышку магнитолы и верхнюю крышку проигрывателя.
  6. Аккуратно приподнимите проигрыватель, после чего вы увидите два шлейфа, которые нужно вынуть из разъемов, после чего убрать проигрыватель.

На этом процесс демонтажа и разборки закончен.

Диагностика платы

Когда вы разберете магнитолу, то получите полный доступ к плате. Ее нужно внимательно осмотреть. Проверьте печатную дорожку, нет ли на ней следов обугливания. Если следы есть, то нужно проверить также предохранители. Восстановление печатной дорожки – процесс средней степени сложности, в Интернете много информации об этом.

Важно! Обязательно проверьте плану на предмет исправности. Особенно, если магнитолу вы использовали давно. Можно провести диагностику и с помощью компьютера, но лучше это дело доверить профессионалам.

Процесс пайки

Как припаять aux к магнитоле? Да легко! После разборки магнитолы, нужно на ее плате найти две точки с отметками RCH и LCH. Эти точки являются каналами стерео-выхода из проигрывателя на головное устройство. Далее действуйте так:

  1. Возьмите 3 провода разного цвета с малым сечением и длиной 40-50 см (идеальный вариант – коаксиальный провод с парой экранированных жил).
  2. Первый провод нужно припаять к GND (земля).
  3. Второй и третий провода припаяйте к вышеуказанным каналам (используйте паяльник низкой мощности, примерно 25-30 Вт, так как детали достаточно мелкие, жало паяльника должно быть острым, пригодится и лупа).
  4. После припайки запишите какой провод к какому каналу присоединен.
  5. Наденьте на провода термоусадку.

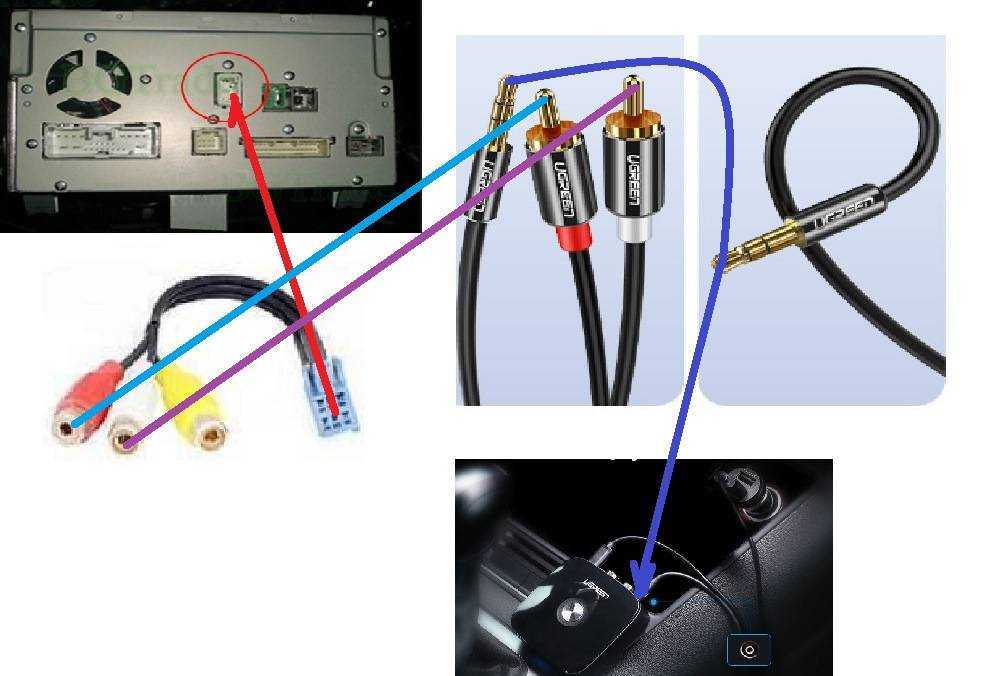

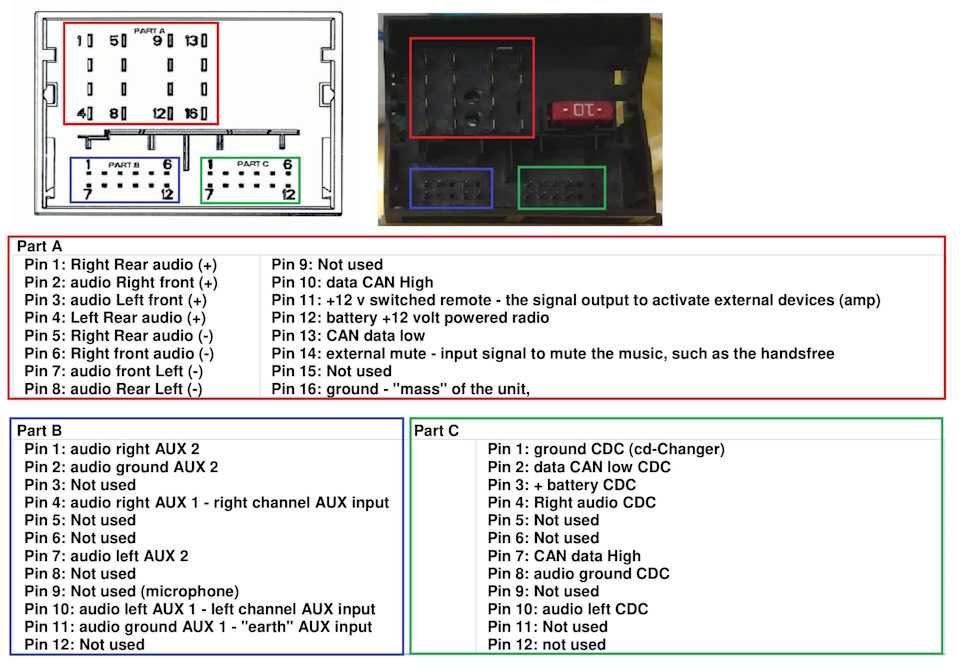

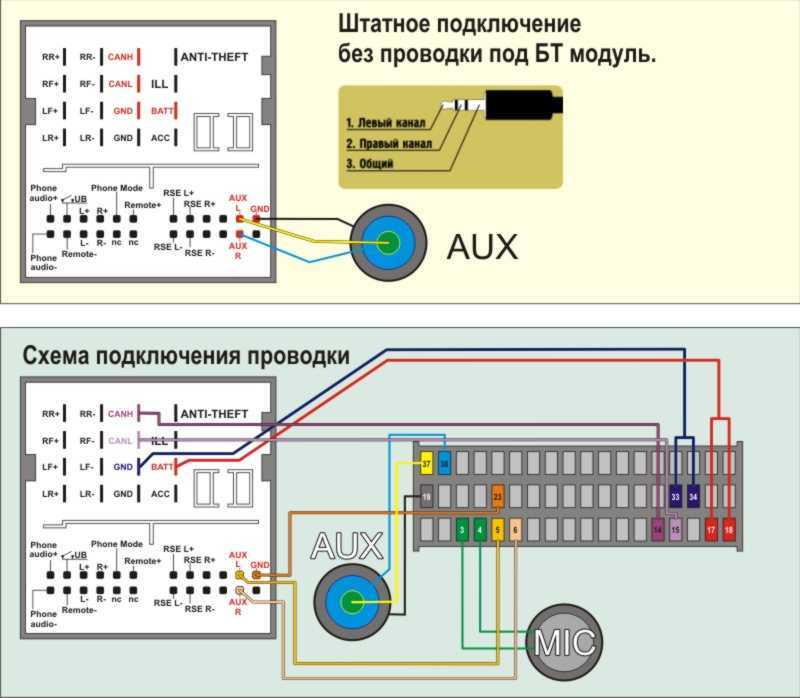

Если вы думаете о том, как сделать aux на кассетной магнитоле, то здесь все так же просто, но процесс пайки немного другой. На кассетной магнитоле спереди есть регулятор громкости, у которого есть 3 расположенных в ряд вывода. К крайним нужно припаять по проводу 20-25 см в длину. Также в идеале будет экранированный провод, который не даст помех, но можно взять и обычный многожильный провод (диаметр 0,2 – 0,8 мм).

После припайки магнитолу нужно собрать. В случае кассетного устройства провода нужно просто вывести наружу. Или же можно в боковой стенке сделать отверстие, которое не будет перекрываться кронштейном и из которого выйдут провода. В принципе, можно и в кронштейне сделать несколько отверстий, которые потом нужно зафиксировать стяжками. После найдите гнездо для аудио-разъема с 3-мя контактами.

Важно! При подключении гнезда к контактам, нужно не запутаться с каналами. Здесь пригодится ваша запись о том, провод какого цвета припаян к какому контакту. Иначе все придется переделать!

После соединения нужно закрепить в удобном месте гнездо. После монтажа нудно проверить работу устройства – включите радио и проверьте, все ли динамики работают. Чтобы воспроизвести музыку с телефона или планшета, нужно включить компакт-диск, чтобы активировались каналы проигрывателя, потом подключить планшет или смартфон. Сигнал проигрывателя будет заглушен системой, наружу будет выведен сигнал с внешнего устройства.

Можно ли подключить флешку через AUX

Поключить флешку прямо через AUX невозможно. В продаже есть много разных переходников, с помощью которых вы сможете прослушивать музыку с данного цифрового носителя.

Пользуйтесь благами современной электроники. Не нужно отказываться от этих маленьких привилегий.

Как вывести AUX выход на любой магнитоле своими руками?

3 ноября 2016

Auto.Today

Современные автомобили полностью адаптированы под современного потребителя – начиная от автопилота, заканчивая цифровыми выходами для подключения навигатора или смартфона. Но что можно сделать из магнитолы, если там нет линейного выхода – разъема AUX? Ответ прост – сделать его самостоятельно.

Фото: Auto.TodayAuto.Today

Для чего нужен AUX выходЧто понадобиться для модернизации магнитолыКак припаять AUX к магнитолеДемонтаж магнитолы и ее разборкаДиагностика платыПроцесс пайкиМожно ли подключить флешку через AUX

Видео дня

Для чего нужен AUX выход

AUX выход нужен для подключения к системе смартфона или планшета, чтобы вы могли слушать музыку через автомобильные динамики. На вход идет сигнал с амплитудой 0,5 – 1 В, который под действием усилителя передается на динамики акустической системы и начинает звучать более громко.

Многие автовладельцы до сих пор не знают что такое аукс в магнитоле и есть ли он у них вообще. Такая штука очень удобная, так как с ее помощью можно не только слушать музыку. В некоторых автомобилях установлены такие системы, подключив телефон к которым, можно спокойно разговаривать с собеседником, не занимая руки. Это очень удобно, а главное – безопасно!

Что понадобиться для модернизации магнитолы

Перед тем, как сделать AUX выход на магнитоле, нужно приобрести все необходимое, а именно провод и штекер. Если у вас есть старые наушники, то можно использовать и их. Самое важное – на проводе не должно быть повреждений. Проверить целостность можно посредством «прозвона» мультиметра.

У штекера любых наушников есть полоски, которые делят его на 3 части. Та часть, которая расположена у основания, она самая широкая и относится к общему проводу, которая отличается от проводников каналов (у левого канала – зеленый проводник, у правого — красный). Остальные две части штекера относятся к этим самым каналам. Также вам понадобится паяльник, припои, мультиметр и несколько часов свободного времени.

Знаете ли вы? Французская компания Parrot изобрела первую автомагнитолу на базе ОС Android — Asteroid. Это автомагнитола только по своему формату. Устройство можно считать портативным компьютером с трехдюймовым экраном, с помощью которого можно играть в игры или следить за маршрутом, открыв навигатор. Также на этом устройстве можно открыть справочник по заправкам, можно отследить расположение камер фиксации скорости и многое другое.

Как припаять AUX к магнитоле

Получив все детали и инструменты, можно переходить к припайке. Процесс монтажа рассмотрен на примере Toyota Avensis.

Демонтаж магнитолы и ее разборка

Перед тем, как вывести аукс на магнитоле, ее нужно снять и разобрать. Последовательность действий следующая:

Подденьте декоративную планку с правого торца, после чего снимите ее.Аккуратно подцепите ее и потяните по всей длине, чтобы она вышла вместе с пистонами. Зачастую эта планка идет прямо к замку зажигания.Снимите разъем с кнопки включения обогрева заднего стекла.Штатная магнитола закреплена на двух болтах. Их нужно выкрутить отверткой с магнитом, чтобы они не упали за панель.Чтобы доступ был свободным, поднимите ручник.Переведите селектор в центральное положение. Зажигание должно быть выключенное. Нажмите на кнопку Shift Lock. В углу подденьте панель селектора и отщелкните ее и пистоны.Отключите разъем от пепельницы и уберите панель.Внизу вы увидите еще пару крепежных болтов. Их тоже нужно максимально аккуратно выкрутить и не потерять.Достаньте магнитолу так, чтобы вам были доступны разъемы на задней панели.Снимите все разъемы (нижние – от блока климата, верхние – от магнитолы, также антенна).

На этом демонтаж закончен.

Важно! Разбирать устройство нужно на чистой рабочей поверхности, а не «на коленках». Иначе вовнутрь может попасть пыль и грязь, в следствии чего магнитола может перестать работать.

Разборка такова:

Снимите пару кронштейнов (на левом будет написана буква L, а на правом — R). При их снятии вам может понадобится ключ под размер болтов.Подденьте шлицевой отверткой все пластиковые замки по периметру лицевой панели магнитолы, после чего снимите саму панель.Под панелью будет находится прокладка для изоляции, ее нужно убрать.Открутите болты, которые скрепляют переднюю панель с боковыми стенками и CD-проигрывателем. Уберите боковые стенки.Снимите заднюю крышку магнитолы и верхнюю крышку проигрывателя.Аккуратно приподнимите проигрыватель, после чего вы увидите два шлейфа, которые нужно вынуть из разъемов, после чего убрать проигрыватель. На этом процесс демонтажа и разборки закончен.

Диагностика платы

Когда вы разберете магнитолу, то получите полный доступ к плате. Ее нужно внимательно осмотреть. Проверьте печатную дорожку, нет ли на ней следов обугливания. Если следы есть, то нужно проверить также предохранители. Восстановление печатной дорожки – процесс средней степени сложности, в Интернете много информации об этом.

Важно! Обязательно проверьте плану на предмет исправности. Особенно, если магнитолу вы использовали давно. Можно провести диагностику и с помощью компьютера, но лучше это дело доверить профессионалам.

Процесс пайки

Как припаять aux к магнитоле? Да легко! После разборки магнитолы, нужно на ее плате найти две точки с отметками RCH и LCH. Эти точки являются каналами стерео-выхода из проигрывателя на головное устройство. Далее действуйте так:

Возьмите 3 провода разного цвета с малым сечением и длиной 40-50 см (идеальный вариант – коаксиальный провод с парой экранированных жил).Первый провод нужно припаять к GND (земля).Второй и третий провода припаяйте к вышеуказанным каналам (используйте паяльник низкой мощности, примерно 25-30 Вт, так как детали достаточно мелкие, жало паяльника должно быть острым, пригодится и лупа).После припайки запишите какой провод к какому каналу присоединен.Наденьте на провода термоусадку. Если вы думаете о том, как сделать aux на кассетной магнитоле, то здесь все так же просто, но процесс пайки немного другой. На кассетной магнитоле спереди есть регулятор громкости, у которого есть 3 расположенных в ряд вывода. К крайним нужно припаять по проводу 20-25 см в длину. Также в идеале будет экранированный провод, который не даст помех, но можно взять и обычный многожильный провод (диаметр 0,2 – 0,8 мм).

После припайки магнитолу нужно собрать. В случае кассетного устройства провода нужно просто вывести наружу. Или же можно в боковой стенке сделать отверстие, которое не будет перекрываться кронштейном и из которого выйдут провода. В принципе, можно и в кронштейне сделать несколько отверстий, которые потом нужно зафиксировать стяжками. После найдите гнездо для аудио-разъема с 3-мя контактами.

Важно! При подключении гнезда к контактам, нужно не запутаться с каналами. Здесь пригодится ваша запись о том, провод какого цвета припаян к какому контакту. Иначе все придется переделать!

После соединения нужно закрепить в удобном месте гнездо. После монтажа нудно проверить работу устройства – включите радио и проверьте, все ли динамики работают. Чтобы воспроизвести музыку с телефона или планшета, нужно включить компакт-диск, чтобы активировались каналы проигрывателя, потом подключить планшет или смартфон. Сигнал проигрывателя будет заглушен системой, наружу будет выведен сигнал с внешнего устройства.

Можно ли подключить флешку через AUX

Поключить флешку прямо через AUX невозможно. В продаже есть много разных переходников, с помощью которых вы сможете прослушивать музыку с данного цифрового носителя.

Знаете ли вы? Если у вас есть планшет Google Nexus 7, то вы сами можете сделать себе в машину и бортовой компьютер, и автомагнитолу. В Сети есть видео установки этого планшета в Dodge RAM. С помощью такого планшета вы сможете и проигрывать музыку, и ехать по навигатору, и даже подключаться к интернету, но только в случае наличия смартфона для раздачи. Если включить Bluetooth-адаптер, то планшет будет выполнять роль бортового компьютера.

Пользуйтесь благами современной электроники. Не нужно отказываться от этих маленьких привилегий.

Google,

Кассетный Aux-адаптер

был величайшим автомобильным техническим изобретением всех времен

Изображение: Best Buy

Ранее на этой неделе мы расспросили вас об автомобильных функциях, которых вам не хватает в современных автомобилях. Размышляя над своим собственным ответом на этот вопрос, я кое-что понял: мы много лет спали на кассетном вспомогательном аудиоадаптере, и пришло время исправить этот серьезный проступок.

Конечно, скорее всего, вы сталкивались с этим недорогим пластиковым чудом где-то за последние 20 лет. Когда-то они были опорой очень многих автомобилей на наших дорогах, до того, как вспомогательные порты были установлены на штатных головных устройствах и, конечно же, до того, как Bluetooth стал достаточно прочным, чтобы передавать аудио с высоким битрейтом.

Если у вас не было одного из этих парней, возможно, вы заплатили намного больше за iTrip — один из тех FM-передатчиков, которые позволяли вашему iPod передавать аудио на автомобильное радио. Они были неоднородными, разряжали батарею вашего MP3-плеера и никогда не звучали так хорошо, даже когда работали как положено. Если бы вы были в длительной поездке, вам пришлось бы постоянно менять частоты, чтобы найти ту, которая не была перекрыта особенно сильным сигналом в данной области.

Не так обстоит дело с кассетным адаптером, одним из самых гениальных автомобильных изобретений 20-го века, который по-настоящему достиг своего пика, когда iPod стал повсеместным. Эта простая штуковина перепрофилировала древнюю технологию, уже предусмотренную в старых автомобилях, чтобы ее можно было использовать в тандеме с современными методами хранения и воспроизведения музыки. Я бы до сих пор, вероятно, использовал одного из этих плохих парней, если бы у меня не было машины, выпущенной за последние 20 лет.

Но как они вообще работали? Кассеты, конечно, содержат магнитную ленту, но эти адаптеры не содержат никакой ленты. Это означает, что MP3-плеер, портативный проигрыватель компакт-дисков или что-то еще, что вы используете, не записывает на физический носитель. Так как же он мог передать свой сигнал на головку кассетной деки? Конечно же, с собственной магнитофонной головкой! Интересная инженерия объясняет это хорошо:

Типичный автомобильный адаптер кассеты работает за счет использования односторонней пишущей головки. Это похоже на записывающую головку на традиционной магнитофонной деке.

К нему обычно подключается стереофонический мини-разъем со шнуром. Затем этот шнур, в свою очередь, подключается к порту выхода (или наушников) внешнего аудиоустройства.

Электрические сигналы преобразуются головкой в ​​магнитные при воспроизведении дорожки через подключенное аудиоустройство. Затем этот магнитный сигнал принимается считывающей головкой магнитофона автомобиля.

В отличие от традиционных кассет, кассетные адаптеры не имели магнитной катушки. Вместо этого магнитные сигналы передавались непосредственно передающей головкой, расположенной там, где обычно находилась открытая магнитная лента.

Считывающая головка кассетной деки, в свою очередь, преобразует магнитный сигнал в электрический (как в случае с обычной кассетной лентой), который затем усиливается звуковой системой.

Для более подробной практической демонстрации посмотрите следующее видео, любезно предоставленное замечательным каналом YouTube Technology Connections, начиная с 1:09.отметка. (Примечание: я впервые узнал о Technology Connections и его ведущем Алеке Уотсоне благодаря его невероятно подробным объяснениям того, как работает посудомоечная машина и почему капсулы для моющих средств — отстой. С тех пор я не пользуюсь капсулами для моющих средств, и вы не должны этого делать.)

Интересная инженерия и Ватсон оба отмечают, что большинство магнитофонов имеют функцию автореверса, предназначенную для срабатывания, когда запас ленты внутри кассеты заканчивается. Конечно, для нашего безленточного адаптера это было бы бесполезно. Чтобы избежать этого, в адаптерах используются фиктивные зубчатые механизмы, предназначенные для неограниченного вращения приемной катушки деки и только в прямом направлении.

Большинство кассетных адаптеров имеют очень незначительное ограничение, заключающееся в том, что они работают только тогда, когда определенная сторона кассеты обращена вверх, поскольку головка внутри имеет тенденцию быть односторонней. В конце концов, это очень дешевые продукты; как говорит нам Уотсон, на самом деле это так же просто, как подключить другой конец вспомогательного кабеля к головке магнитофона, никаких цепей не требуется.

Полученное качество звука оказывается довольно хорошим и, безусловно, лучше, чем вы ожидаете от кассеты. Это то, что регулярно поражало меня, когда я был моложе и использовал эти вещи с некоторой регулярностью, но причина этого очень проста — треск и шипение при воспроизведении кассеты являются результатом несовершенства 9Лента 0046 . Удалите ленту, и вы устраните шум, который она создает.

Большинство смартфонов высокого класса в настоящее время не имеют 3,5-миллиметровых дополнительных портов — преступление, которое я до сих пор огорчаю, мы, очевидно, были готовы принять как потребители. Более новые адаптеры способны улавливать сигнал Bluetooth; к сожалению, они и содержат батареи, которые должны заряжаться сами по себе, что по иронии судьбы усложняет простоту, которая сделала это изобретение таким блестящим в первую очередь. Для тех, у кого старые автомобили, Bluetooth, по крайней мере, лучше, чем ничего, и определенно предпочтительнее FM-передатчика.

Использование кассетного адаптера не ограничивается музыкой. Если у вас есть сильный микрофон на вашем телефоне, способный улавливать отдаленные голоса, или, возможно, микрофон Bluetooth, установленный в вашем автомобиле, он фактически превращает старую стереосистему вашего автомобиля в громкоговоритель для звонков. То же самое для пошаговых инструкций.

Конечно, сенсорные экраны, CarPlay и Bluetooth — это хорошо и само собой разумеющееся на данный момент, но они встроены в вашу машину. Кассетный дополнительный адаптер умен, потому что он легко модернизирует старый автомобиль, который вы любите и с которым не можете расстаться — и все это за 10 долларов.

Добавление дополнительного входа в кассетную деку!
