Как установить сабвуфер в машину? Схема подключения сабвуфера к усилителю

Звук стандартной магнитолы может не устраивать владельцев по причине некачественного воспроизведения низких частот. Услышать басы в полном объеме возможно только при подключении специального акустического устройства – сабвуфера. Алгоритм установки усилителя и сабвуфера в машину несложен, если правильно подобраны комплектующие, имеется верная схема и учтены нюансы самостоятельного монтажа.

Важно отметить, что подобная работа часто не требует особых навыков, а значит с ней сможет справиться любой владелец автомобиля, что особо приятно учитывая расценки на установку аудиосистемы в специализированных мастерских.

Содержание

Что выбрать – активный сабвуфер или пассивный?

Чтобы понять необходимость использования активного или пассивного сабвуфера, нужно выяснить, в чем преимущества каждого варианта. Например:

  1. Пассивный саб представляет собой конструкцию из единого блока, с заключенными в нем несколькими динамиками. Для воспроизведения низкочастотного звука необходимо подключение сабвуфера к усилителю. Преимущество пассивного варианта в относительно низкой стоимости. Минус в обязательном дополнительном месте из-за необходимости подключения связующих конструкций – усилителя и фильтра;
  2. Активный сабвуфер – это готовый к подключению акустический блок с усилителем и фильтром частот. Несомненными плюсами такого устройства является то, что ему не требуется дополнительного пространства, у него широкий диапазон настроек, а также его просто подсоединить к штатной автомагнитоле. Но его стоимость существенно выше.

Как видите, у нас есть два равнозначных варианта. Поэтому перед установкой сабвуфера имеет смысл точно представить, что мы хотим получить в итоге, какой суммой денег планируем пожертвовать и как можно будет разместить саб в автомобиле.

Динамики для сабвуфера

Перед тем как подключить колонки и сабвуфер к усилителю, важно выбрать динамики. Вкусы на счет автомобильной стереосистемы у владельцев разные. Громко звучащая музыка у подростка, только, что получившего права станет утомительной для любителя спокойного звучания. Дополнительные и фронтальные басы сабвуфера усиливаются или звучат тише за счет динамиков разного размера. Предлагаемый диапазон – от 6 до 15 дюймов. Что выбрать:

  • Диаметр динамиков до 10 дюймов не даст богатого звучания. Они подойдут для автолюбителя, который не готов тратить больших денег, и не стремится к громкому и объемному звуку;
  • Динамики от 10 до 15 дюймов являются золотой серединой, и дают насыщенное звучание по приемлемой цене;
  • Динамики более 15 дюймов используются для соревнований по автозвуку. Высокая громкость и очень мощное звучание делает их не самым лучшим вариантом для семейного автомобиля. Также нельзя не отметить, что громкость допустимая для соревнований по автозвуку часто не соответствует действующему законодательству, да и в установке такие динамики вызывают проблемы своими размерами.

Также рекомендуем ознакомиться с нашим рейтингом автомобильных сабвуферов.

Где установить сабвуфер?

Небольшое пространство багажника может стать проблемой для подключения сабвуфера. Особенно для пассивной модели. Подобная ситуация часто встречается в седанах. У авто этого типа, лучшее место для установки сабвуфера – задняя полка или подлокотники. Минивэн или хэтчбек имеют достаточно места в багажнике, поэтому вопрос поиска места для сабвуфера – отпадает сам собой.

Как подключить сабвуфер к усилителю?

Для того чтобы подключить сабвуфер к усилителю и аудиосистеме автомобиля понадобятся следующие инструменты:

  • Плоскогубцы и кусачки;
  • Провода для подключения сабвуфера и усилителя – силовые и соединительные кабели, тюльпаны;
  • Пластиковые стяжки;
  • Набор гаечных ключей;
  • Нож и изолирующие материалы.

Так как тянуть провода придется через салон, во избежание перетирания кабеля лучше использовать гофрированные рукава, которые должны быть надежно закреплены в местах подключения кабеля.

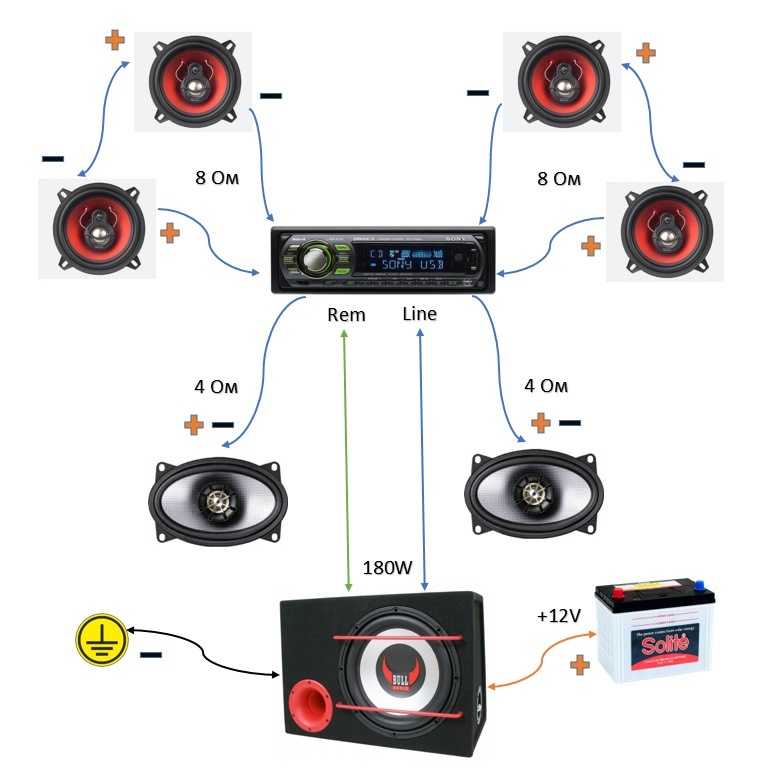

Схема подключения сабвуфера и усилителя

Как правило, в комплектации к устройству любого типа прилагается доступная схема подключения подключения сабвуфера к усилителю или автомагнитоле. Например, для пассивного сабвуфера:



Или для активного:

В зависимости от сложности модели, установка займет от 1 до 3 часов работы.

Как подключить пассивный сабвуфер к усилителю?

До начала монтажа, клеммы с АКБ снимают во избежание короткого замыкания. После, следует найти технологическое отверстие, соединяющее подкапотное пространство и салон. Как правило, оно закрыто заглушкой, а на отечественных авто отсутствует вовсе. Тогда его придется просверлить. Если предполагается устанавливать сабвуфер в багажное отделение, отверстие делают и там. Так как кабель пройдет через весь салон, придется снять обшивку или накладки на пороги – все индивидуально. Далее, инструкция:

  1. Подключают питание от аккумулятора к усилителю в багажном отсеке согласно полярности. Силовой провод следует заранее вставить в гофрированный рукав – именно по его диаметру должно быть просверлено отверстие. Кроме того, его необходимо оснастить предохранителем;
  2. Далее, провод усилителя соединяют с магнитолой. Сначала демонтируют ее корпус, обнажая места соединения проводов. Для подключения используются тюльпаны, которые вставляются в соответствии с цветами разъемов;
  3. Чтобы добиться одновременного включения магнитолы и сабвуфера, требуется укомплектовать конструкцию усилителя плюсовым проводом, который соединяется клеммой с проводом питания магнитолы;
  4. Последний этап – соединение усилителя и непосредственно сабвуфера. До того как подключить сабвуфер к двух- или четырехканальному усилителю, следует органично разместить мощности внутри багажника или салона и подключить каждую колонку к соответствующему входу.

Конденсатор необходим для усилителя мощностью более 400 Вт. Для менее мощных моделей, его можно не использовать. Стоит помнить, что использование очень мощных усилителей приведет к быстрой разрядке аккумулятора.

К слову, если вас не устраивают модели, которые изготавливают иностранные и отечественные компании, можно изготовить пассивный сабвуфер самостоятельно.

Как подключить активный сабвуфер к усилителю?

Учитывая компактность системы (встроенного усилителя и сабвуфера) кажется простым и подключение. Однако, это не так. Рассмотрим, как подключить активный сабвуфер к усилителю:

  1. Монтаж начинается с подключения силового провода к аккумулятору напрямую мостом к плюсовой клемме. Сечение кабеля должно быть большим;
  2. Цепь подключения силового кабеля предусматривает предохранитель для экстренного отключения системы от АКБ, в случае короткого замыкания. Обязательное расположение предохранителя в подкапотном пространстве, рядом с аккумулятором;
  3. Минусовой кабель усилителя цепляют к авто в удобной точке. Таким образом провод «-» располагается между массой кузова и сабвуфером.

Отдельные разъемы активного сабвуфера делают установку проще – достаточно прокладки коаксиального кабеля и соединение его концов с выходом автомагнитолы и звукопреобразователя. На приборе они обозначены SubOut и Lineln, соответственно.

Нюансы подключения сабвуфера к усилителю

Ввиду разных моделей автомагнитол, у автолюбителей часто возникают вопросы, касаемо индивидуальной модели и/или особенностей авто. Например:

Можно ли подключать сабвуфер (в данном случае пассивный) без дополнительной покупки усилителя?

Причиной вопроса кроме экономии также может стать недостаток свободного места в багажнике или в салоне. Ответ – в зависимости от сопротивления низким частотам магнитолы. Если оно меньше 4 Ом, то возможна перегрузка выхода усилителя, отчего неизбежно возникновение короткого замыкания.

Как подключить сабвуфер к усилителю магнитолы с отсутствием линейного выхода?

Такие модели (без тюльпанов) популярны, так как стоят недорого. Тем не менее когда владелец решает изменить и модернизировать акустическую систему, он сталкивается с необходимостью менять магнитолу. Этого можно не делать. Достаточно приобрести адаптер высокого уровня, конвертирующий сигнал. Устройство подключается к выходу магнитолы. На нем уже присутствует линейный сигнал на усилитель. Также адаптер имеет возможность настройки, чтобы звук выходил без искажения.

Как подключить усилитель и сабвуфер в машине через кроссовер?

Устройство играет роль фильтра, разделяя частоты по диапазонам, улучшая качество звучания. Кроссоверы бывают следующих типов: активные, пассивные, а также на одно- и двухполосные. Варианты имеют собственные преимущества и недостатки. Располагают их следующим образом:

  • Пассивные кроссоверы подключают перед динамиками. Достаточно одного усилителя;
  • Активные фильтры располагают перед автоусилителями (несколькими). Динамики подключаются к усилителю сабвуфера отдельным канальным проводом.

Цена активного кроссовера (адаптера) выше, чем пассивного ввиду возможности точного воспроизведения срезов частот.

Как подключить два сабвуфера к усилителю?

Для подключения необходимо соединить провода двух сабвуферов «+» к «+» и «-» к «-«. При этом крайне важно, чтобы сабвуферы были одинаковыми, или как минимум тщательно подобраны друг к другу по характеристикам.

Как подключить сабвуфер к 4 канальному усилителю?

Подключение сабвуфера к четырехканальному усилителю, в большинстве случаев проходит по стандартной схеме. Просто под сабвуфер выделяется специальный канал, который оптимизирован под передачу низких частот.

Как подключить сабвуфер к усилителю? Итоги

Подключение сабвуфера к усилителю – ответственная задача. Важно соблюсти технику безопасности, чтобы не допустить короткого замыкания. То есть обесточить аккумуляторные клеммы. Не менее важно использовать качественные комплектующие – провода, изолирующие материалы, уплотнители и прочее.

Как подключить к автомагнитоле усилитель и сабвуфер самостоятельно

  • 1 Для чего нужен усилитель

  • 2 Критерии подбора усилителя

  • 3 Какой выбрать усилитель, если установлен сабвуфер

  • 4 Помехи при звучании

    • 4. 1 Что нужно для подключения

    • 4.2 Подключаем усилитель

Как подключить усилитель и сабвуфер к автомагнитоле

Многие владельцы автомобилей прекрасно знают, как недёшево обходится их укомплектование различными аксессуарами и техническое обслуживание. Кто-то в целях экономии, а кто-то из любви к технике, старается делать своими руками всё, что не требует применения специального дорогостоящего оборудования.
Инструкция и видео на страницах нашего сайта, расскажут вам, как подключить сабвуфер и усилитель к автомагнитоле. Этот вопрос читатели задают наиболее часто.

Для чего нужен усилитель

От того, насколько грамотно будет выполнено подключение, будет зависеть качество звука. Существуют различные варианты устройства звуковой стерео или аудио системы в салоне автомобиля.
Итак:

  • Если вас не устраивает мощность вашей автомагнитолы(см.Сравнить автомагнитолы и выбрать лучшую) или качество производимого ею звука, решить этот вопрос можно с помощью усилителя. Конечно, это совсем не то оборудование, которое используется в звуковых системах, работающих от электросети с напряжением 220 вольт.
  • В легковом автомобиле всего один аккумулятор, а в грузовике или автобусе два — по 12В.
    Вот на такую маломощную сеть и рассчитаны усилители для автомобилей. Как же они повышают имеющееся напряжение?
  • Дело в том, что в автомобильный усилитель вмонтирован преобразователь напряжения. В зависимости от технических характеристик конкретного прибора, преобразователь, с помощью импульса, может повысить напряжение с 12 до 100 вольт.
    Так что, усилитель самостоятельно обеспечивает себя нужным напряжением.

Критерии подбора усилителя

Как и любая другая техника, автомагнитола имеет определённые характеристики. Если учесть, что она подключается и работает в одной системе с другим оборудованием, их показатели должны максимально подходить друг к другу для совместной эксплуатации.
Поэтому, перед тем, как усилитель подключить к автомагнитоле, тщательно изучите и сопоставьте данные:

  • Одной из наиболее важных технических характеристик усилителя, является единица мощности на один канал. Так вот, при покупке усилителя, этот показатель необходимо сопоставить с соответствующими показателями остального оборудования.
  • Вам обязательно нужно знать, какова номинальная мощность вашей тыловой акустики, а так же динамика сабвуфера(см.Как сделать сабвуфер: дельные советы). Их показатели мощности должны немного превышать мощность одного канала усилителя.
    Это позволит получить максимально качественный звук. К тому же, подобное распределение мощностей предупредит перегрузку динамиков, и хрипеть они точно не будут.
  • Ещё одна важная характеристика усилителя – это сопротивление нагрузке. Нагрузкой для усилителя является акустическая система.
    Поэтому данная характеристика должна быть равной у динамиков и усилителя (например: а там, и там 4 Ом). Вполне нормально, если сопротивление нагрузке у динамиков будет несколько больше.
  • Но если окажется наоборот, есть все шансы, что в процессе эксплуатации и усилитель, и динамики выйдут из строя. Диапазон частот в автомобильном усилителе должен быть не менее 20 Гц – 20 КГц.
    Хорошо, если этот диапазон будет ещё больше.

В современных автомобильных усилителях предусмотрен такой элемент, как кроссовер. Он позволяет работать усилителю в различных режимах, а так же частотах различного диапазона.
Иногда в них предусмотрен линейный транзитный выход, который позволяет подключить к нему, если это необходимо, ещё один усилитель.

Какой выбрать усилитель, если установлен сабвуфер

Существуют различные модификации этих приборов, и их выбор осуществляется в зависимости от конфигурации конкретной звуковой системы:

  • Допустим, у вас установлен сабвуфер. В этом случае нужен двухканальный усилитель, и приобретая его, необходимо убедиться, что он может работать при мостовом способе подключения. Кстати, таких усилителей большинство.

Мостовое подключение усилителя к сабвуферу

  • Мостовое подключение означает, что оба канала усилителя работают на один динамик сабвуфера. Если мостовое подключение для усилителя не предусмотрено, нужно подумать, как к автомагнитоле подключить усилитель и сабвуфер, сделав это так, чтобы сигнал был суммированным.
  • Специалисты по автозвуку нередко прибегают к определённым хитростям. Можно заставить оба канала работать как одно целое, суммируя сигнал на выходе. Такое подключение используется при подаче сигнала на сабвуфер со сдвоенной звуковой катушкой.
  • В таком случае, выходы каналов, с обязательным соблюдением полярности, соединяются с обмотками сабвуфера. Ну а если у него обмотка в единственном числе, используются специальные сумматоры.
    В итоге, получается моносигнал, сила которого равна двойной мощности одного канала, за минусом потерь при суммировании.

Есть и более сложный вариант подключения усилителя к сабвуферу. При этом у каждого канала усилителя отдельная акустическая система, на которую он работает, и только потом сигнал суммируется.
Диапазоны частот каналов, в этом случае, не должны пересекаться, чтобы не перегрузить усилитель. Для этого на его выходе устанавливается пассивный фильтр.

Помехи при звучании

Подключение усилителя к автомагнитоле следует выполнить в том случае, если при высокой громкости звука появляются посторонние шумы, и колонки хрипят.
Итак:

  • Как правило, это происходит, когда они напрямую подсоединены к усилителю, встроенному в автомагнитолу. Он имеет малую мощность, и даже если производитель уверяет вас.
    Что она достигает, к примеру, сорока ватт, имейте в виду, что это мощность пиковая, а не звуковая.
  • Исправить ситуацию может многоканальный усилитель. А ещё лучше, если подключить 2 усилителя – автомагнитола практически любого производителя, предусматривает выполнение подобной звуковой схемы.

Разъёмы RCA на задней панели

  • Для подключения, на задней панели магнитолы предусмотрены линейные выходы RCA, и их может быть как один, так и четыре, и даже более. Хотя, в наиболее простых и недорогих вариантах автомагнитол, выходов может и вовсе не быть.
  • В таком случае, усилитель подключают к динамикам(см.Как выбрать динамики для автомагнитолы своими силами), но не напрямую, а через специальное устройство, уменьшающее амплитуду звука. Называется оно – аттенюатор.
    Копеечная цена этого устройства позволяет купить его в любом магазине радиоэлектроники. Хотя, можно использовать и старую деталь, благо, что аттенюатор встроен в каждый приёмник и телевизор.
  • Ответ на вопрос: «Как подключить 2 усилителя к автомагнитоле?» упрощается, если выходы всё же есть.
    Проще всего, если имеется два выхода RCA. Они могут понадобиться для разделения подключения к фронтальной и тыловой акустике.

Разделение выходов с помощью разветвителей

Фронтальный и тыловой выходы, в свою очередь, тоже могут разветвляться — и тогда уже понадобится не два, а четыре разъёма. Если же выход на усилителе только один, приходится использовать специальный шнур с необходимым количеством разветвлений.
Такой шнур в народе называют «тюльпан», его вы видите на фото сверху. Но если подключить два усилителя, разделение на фронт и тыл можно и не делать.

Что нужно для подключения

Как подключить усилитель к автомагнитоле, а вернее, какие провода вам для этого потребуются? Этот вопрос очень важен, и мы постараемся ответить на него более подробно.
Итак:

  • Рассмотрим необходимый комплект проводов, которые могут вам понадобиться в процессе подключения. Самый толстый – это питающий провод.
    Его мощность подбирается так: суммируется мощность всех каналов усилителя, если их два, то, естественно, учитывается и мощность второго.
  • Допустим, вы планируете установить два двухканальных усилителя: у одного из них мощность каналов по 40 Вт, а у другого, по 30 Вт. В этом случае, мощность всех каналов в сумме составляет: 40*2+30*2= 140 Вт.
  • Добавляем к этой цифре 30% на потери и получаем 182 Вт. Именно такую мощность будут выдавать усилители на максимальной громкости, и подбирать сечение питающего провода нужно, исходя из этой величины.
    Делим суммарную мощность на напряжение в сети (182Вт/12В=15,17А), и получаем максимально потребляемую силу тока.

Комплект проводов для подключения усилителя

  • Сечение данного провода рассчитывается на определённую силу тока, существует таблица соответствия для всей кабельной продукции. Если вы назовёте консультанту в магазине свою цифру, вам сразу скажут, какой именно провод вам потребуется.
  • В нашем случае, для 15А необходим медный провод сечением 0,75 мм2. Можно взять кабель с чуть большим сечением.
    Это будет запас — на случай подключения в будущем более мощного звукового оборудования.
  • Подача звука от автомагнитолы до усилителя, осуществляется с помощью межблочного кабеля. Именно от него зависит качество звука.
    И если вы вдруг решите сэкономить, купив тонкий кабель, со слабой изоляцией и плохим экранированием, приятных ощущений от прослушивания музыки не ждите.

Межблочный или сигнальный, провод должен иметь сплошное экранирование, мощную изоляцию, толстую центральную жилку и качественный разъём RCA. Что касается длины любого кабеля, то её нужно рассчитать так, чтобы его хватило проложить по салону без натяжки.

  • Но и лишняя длина тоже не нужна — достаточно одного метра запаса. Межблочный кабель, той же длины, возьмите в двух экземплярах.
    Второй провод будет дополнительным провод, и понадобится вам в процессе подключения. Об этом мы ещё скажем.

Держатель-колба для предохранителя

Ещё вам понадобится предохранитель. Его мощность должна быть выше расчётного показателя напряжения.
В нашем случае это 15А, значит, предохранитель нужно брать не менее чем на 20А. Ну а колбу-держатель для предохранителя можете покупать любой, исходя из ваших личных предпочтений.

Подключаем усилитель

Как правило, усилитель располагают в багажнике. Конкретное место вы выбираете на своё усмотрение.
Главное, чтобы там было сухо, и прибор не нагревался. После того, как место выбрано, приступаете к прокладке проводов.
Итак:

  • Сначала, под обшивкой авто, от усилителя до магнитолы прокладываете сигнальный кабель. Однозначного ответа тут быть не может, так как варианты прокладки выбираются, исходя из марки и модификации автомобиля.
  • Нужно только помнить, что межблочный кабель не должен соприкасаться с проводами бортовой сети, находящимися под напряжением. Дополнительный провод, о котором мы говорили выше, прокладывается вместе с сигнальным кабелем.

Схема подключения усилителя и сабвуфера

  • От АКБ к усилителю протягиваете провод питания. Его можно прокладывать параллельно проводке автомобиля.
    Колбу-держатель с находящимся в нём предохранителем, располагайте как можно ближе к аккумулятору — проводок между ними должен быть максимально коротким.
  • Сигнальный кабель подсоединяете к разъёмам: на магнитоле он называется Line-Out, а на усилителе Line-in. Провод питания тоже подсоединяете к усилителю.
    Что касается дополнительного кабеля, который протянут вместе с межблочным проводом: на усилителе он подсоединяется к разъёму Remote. Именно он включает усилитель при подаче тока +12А.
    На автомагнитоле этот провод подсоединяется к контакту синего цвета B+Ant.

Подключения на задней панели усилителя

  • Последним в данном процессе осуществляется подключение к динамикам. При мостовой работе усилителя, первый канал усилителя подсоединяется к плюсовой клемме динамика, а второй – к минусовой.
    Схема мостового подключения была приведена нами выше.
  • Рядом с усилителем монтируется небольшой прибор, который называется накопительный конденсатор. Это устройство помогает бортовой сети справиться с нагрузкой, возросшей от работы дополнительного звукового оборудования.
    Главной задачей конденсатора является защита усилителя от перепадов напряжения в сети.
  • К примеру, при снижении напряжения, он подпитывает усилитель из собственного запаса, и тем самым улучшает качество воспроизводства звука. Подключают данное устройство на клеммы питания усилителя, максимально короткими проводками. Не забывайте про соблюдение полярности!

Кстати, такой же конденсатор устанавливается и на сабвуфер, ведь в нём есть встроенный усилитель. Далее вам останется только произвести настройку усилителя согласно инструкции производителя.
Процесс настройки индивидуален, и зависит не только от модификаций магнитолы и усилителя, но и от наличия или отсутствия в системе сабвуфера.

  • Автор: Григорий Романчук
