Замена втулок и щеток стартера
Стартер – это электрическая машина, предназначенная для запуска двигателя внутреннего сгорания. В основе работы стартера лежат несколько элементов, которые имеют четкую последовательность действий: втягивающее реле втягивает муфту свободного хода, начинает вращение вал стартера и после запуска двигателя все возвращается в исходное положение. Казалось бы, что при отказе работы одной из этих систем все становится ясно – причина в неисправности втягивающего реле или питании на стартере. Однако, что делать в том случае, когда стартер вращается достаточно медленно или даже заедает. Ведь такая работа не обеспечит надежный и быстрый запуск двигателя. Постараемся разобраться, из-за чего это происходит и как устранить данную проблему.
Неисправности втулок стартера
Причина медленного вращения или даже заедания стартера может заключаться в его якоре. Дело в том, что при осуществлении поворота якоря, его полюса задевают полюсную конструкцию стартера, что создает определенное трение между этими двумя частями.
Возникновение трения способствует снижению частоты вращения или заедания узла. Задевание этих элементов может быть вызвано как неправильной конструкцией (в этом только вина производителя), так и перекосом вала стартера. Такой перекос может быть вызван простейшим износом специальных подшипников, которые обычно называют втулками. Эти втулки отвечают за надежную осевую фиксацию вала якоря и обеспечивают его беспрепятственное вращение. Очень важно, чтобы втулки обеспечивали правильную центровку вала, в противном случае стартер будет работать неправильно, а может и заклинить.
Замена втулок стартера ВАЗ 2109
При обнаружении вышеупомянутой неисправности необходимо провести замену обеих втулок. Для этого стартер нужно снять с автомобиля, произвести его соответствующую разборку, поменять изношенные детали и собрать пусковое устройство.
Порядок действий
1. В первую очередь, автомобиль устанавливается на смотровую яму, а также исключается возможность его перемещения.
Откройте капот и отключите минусовую клемму аккумулятора. Данная процедура необходимо для того, чтобы снизить риск возникновения случайного короткого замыкания. Постарайтесь взять это действие в привычку при всяком выполнении ремонтных работ.
2. Снимите провод, закрепленный на клемме втягивающего реле стартера. После этого, открутите крепление силового контакта. После его снятия, откроется доступ до плюсового провода аккумулятора, который необходимо также снять.
3. Открутите болты крепления защиты двигателя. Это нужно, чтобы подобраться к некоторым нижним частям стартера. Стоит еще раз напомнить, что проведение ремонтных работ такого уровня рекомендуется именно на смотровой яме или эстакаде.
4. Найдите на стартере три гайки, предназначенные для его крепления. Две из них расположены со стороны капота и их можно выкрутить прямо из моторного отсека, а вот последняя расположена под узлом, поэтому ее откручивание необходимо выполнять исключительно под автомобилем. После того, как гайки будут сняты, демонтируйте стартер с двигателя автомобиля.
5. Передняя втулка стартера расположена в картере сцепления. Для ее крепления не используются какие-либо крепежные элементы, поэтому она запрессована внутрь. Возьмите метчик, который соответствует внутреннему диаметру втулки, и аккуратными движениями заверните его внутрь. После того, как метчик начнет упираться в картер сцепления, не останавливайтесь. Под действием резьбы, втулка постепенно выдавится наружу.
6. После этого, проведите очистку отверстия в картере сцепления и подготовьте новую втулку. Старайтесь не использовать смазочных веществ, так как при длительном использовании втулка начнет проворачиваться и потеряет всякую работоспособность.
7. Новую втулку запрессуйте в отверстие. Если она будет входить туго – это хороший знак, который обеспечит ее долговечность.
8. Заднюю втулку менять намного проще. Для этого производят разборку стартера и выдавливают втулку из крышки. После этого, в крышку запрессовывается новый элемент, и узел собирается в обратной последовательности.
Однако, этот способ, хоть и является экономичным, но не обеспечивает должной надежности. Чтобы втулку прослужила дольше, ее необходимо приобрести вместе с новой крышкой стартера.
После замены втулок стартер устанавливается на место в обратной последовательности.
Проблема щеток стартера
Еще одна причина, по которой стартер плохо вращается или заедает – это неисправность щеток. Передача напряжения на обмотку ротора стартера обеспечивается через щеточный аппарат, который имеет контакт с коллектором вала ротора. При плохом контакте, передача напряжения может не обеспечиваться (стартер не крутит вообще), или обеспечиваться в недостаточном количестве (стартер вращается недостаточно быстро). Дело в том, что щеточный аппарат работает на основе графитовых щеток, которые имеют свойство стираться при длительном использовании. Если втулки исправны, а стартер по-прежнему крутит очень медленно, то самое время произвести замену щеток пускового устройства.
Порядок действий при замене щеток стартера
Для того, чтобы заменить щетки, необходимо снять неисправный аппарат с двигателя автомобиля. Чтобы это сделать, необходимо произвести ту же процедуру, что и при замене втулок стартера. Как только стартер будет снят, необходимо произвести его разборку.
1. На клемме пускателя расположен специальный кабель, который необходимо снять, после чего, специальные винты, предназначенные для крепления коллектора и крышки вала. Вытащите все уплотнительные кольца и шайбы.
2. Открутите гайки, на которых выполняется крепление задней крышки стартера. После снятия крышки, вытащите узел, предназначенный для крепления щеток.
3. После его снятия, щетки должны выйти самостоятельно, но будут удерживаться специальными проводами. Выполните их замену и произведите сборку узла.
4. Вначале устанавливаются щетки в щеткодержатель, затем производится их центровка, относительно вала, а в конце устанавливаются прижимающие пружины.
5.
Выполните сборку узлов в обратной последовательности и установите стартер на автомобиль.
На этом устранение неисправностей, связанных с медленным вращением стартера завершено. Как видите, данные процедуры выполняются без специальных навыков при наличии стандартного набора инструментов. Поэтому справиться с ней сможет любой автолюбитель, который хоть немного понимает в устройстве автомобиля.
Как поменять втулки на стартере
Опубликовано:
04.03.2017
Износ втулок стартера — это довольно распространённая проблема у автомобилей, которые эксплуатируются длительное время и нуждаются в техническом обслуживании. Несмотря на то, что на этапе производства в эти детали закладывается значительный ресурс, со временем они всё же подвергаются критическому износу и становятся неспособными выполнять свою функцию. То есть металлокерамические и бронзовые втулки, по сути, представляют собой расходный материал, срок службы которого зависит от качества изготовления и интенсивности эксплуатации.
Поэтому владельцу машины рано или поздно приходится обращаться в автосервис для замены либо решать вопрос самостоятельно. Но для этого необходимо знать, как поменять втулки на стартере, не повредив при этом сами заменяемые детали и их посадочные места.
Как определить, что проблема при нарушении работы механизма запуска двигателя кроется именно в непригодных к дальнейшему использованию втулках? Прежде всего, если они изношены или полностью разрушены, появляется чрезмерное осевое биение ротора. Это, в свою очередь, является причиной утраты контакта и отсутствия массы на роторной обмотке. В результате стартер попросту может перестать работать, а если через раз двигатель и удаётся запустить, то в процессе отчётливо слышны посторонние шумы.

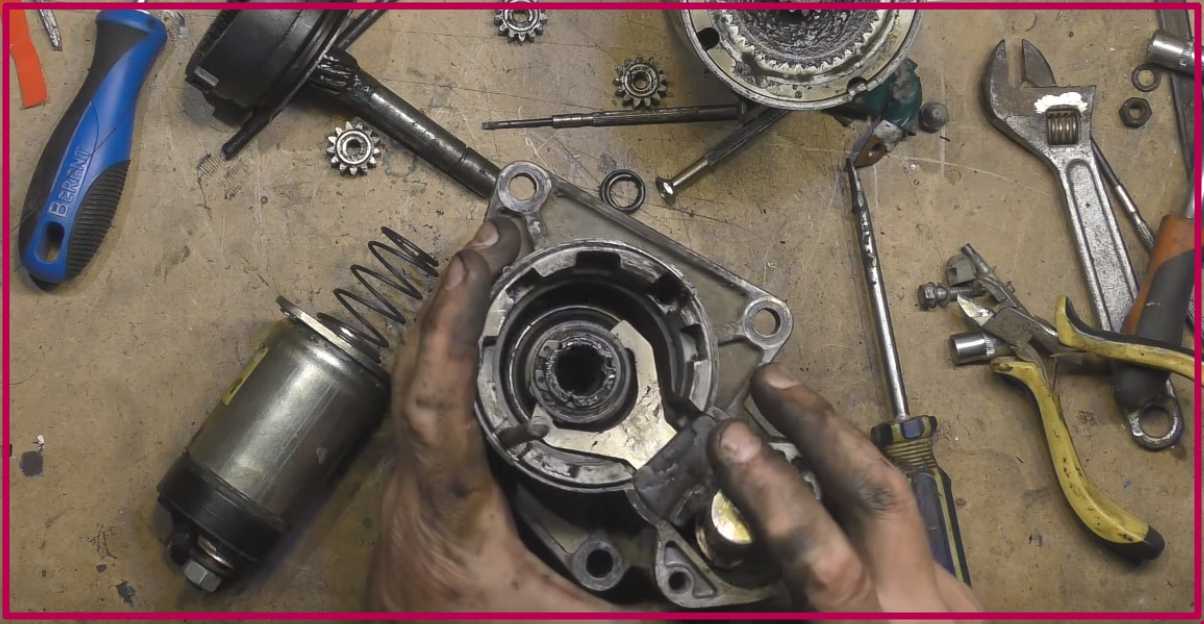

Втулки изнашиваются, потому для нормальной работы стартера потребуется их замена
Как проводится замена втулок стартера ВАЗ-2109
Перед тем как поменять втулки на стартере, его придётся демонтировать, но сначала снимите с аккумулятора клемму.
Потом от втягивающего реле необходимо отсоединить два провода. Если для отключения тонкого (питает обмотку реле) нужно за него просто потянуть, то снятие толстого проводника требует использования гаечного ключа на «13», чтобы открутить фиксирующую гайку. Далее, при помощи того же ключа на «13» открутите три гайки, которыми стартер прикручен к блоку сцепления.
После снятия устройство необходимо разобрать, что позволит определить, действительно ли причина неисправности кроется в изношенных втулках. Для этого сначала отсоедините втягивающее реле, открутив два болта при помощи отвёртки. Теперь нужно снять ротор с пластин бендикса. Воспользовавшись ключом на «10», демонтируйте заднюю крышку стартера, после чего откроется доступ к оси ротора. Имеющееся на ней стопорное кольцо необходимо снять при помощи плоской отвёртки. На последнем этапе разборки остаётся открутить гайки на двух шпильках, чтобы все три части, из которых состоит корпус стартера, рассоединились.
На этом процесс разборки завершается. О том, как заменить втулки стартера, не прибегая к помощи мастера, вы узнаете далее.
Замена задней втулки стартера
Если в результате внешнего осмотра было выявлено, что одна или обе втулки изношены, их необходимо извлечь из посадочных мест и установить работоспособные аналоги. Даже в тех случаях, когда к дальнейшей эксплуатации оказывается непригодной только одна деталь, обычно меняют и переднюю, и заднюю. Сначала рассмотрим, как правильно должна выполняться замена втулки, расположенной в задней крышке стартера ВАЗ-2109.
Технология демонтажа мало чем отличается от того, как выполняется замена задней втулки стартера на всех классических моделях производства ВАЗ. Другими словами, нужно просто снять заднюю крышку и выбить старую деталь и её остатки. После этого производится запрессовка новой втулки, на чём работа и завершается. Правда, очень часто устанавливаемый образец входит в посадочное гнездо слишком туго. В этом случае его внешний диаметр следует немного уменьшить — заталкивать с большим усилием нельзя, поскольку крышка может лопнуть.
Поэтому просто обработайте деталь наждачной бумагой. В процессе установки не рекомендуется использовать смазочные материалы, в противном случае втулка может проворачиваться и разбивать посадочное место.
Замена передней втулки стартера
На переднюю втулку стартера приходится более значительная часть нагрузки при пуске двигателя, в связи с чем она изнашивается гораздо быстрее. Если стартер на вашем автомобиле отказал по той же причине и вы интересуетесь, как заменить втулку стартера ВАЗ-2109, расположенную в его передней части, просто возьмите на вооружение приведённую ниже информацию.
Вначале хочется обратить внимание на то, что в отличие от классики ВАЗ у «девятки» передняя втулка находится не в корпусе стартера — она запрессована в специальное посадочное гнездо в картере сцепления. Поэтому для её снятия стартер разбирать не нужно, но демонтировать устройство всё-таки придётся, чтобы получить доступ к посадочному гнезду.
Извлечь деталь голыми руками не получится — для этого понадобится метчик диаметром 14 мм с приваренной ручкой. А также желательно надеть на инструмент тяжёлую металлическую обойму, которая облегчит процесс извлечения.
Метчик необходимо вставить в отверстие втулки и закручивать его до тех пор, пока он не упрётся в картер. Далее, попробуйте подёргать за ручку. Если усилием рук изделие не удаётся вынуть, в таком случае ударами молотка по обойме вы точно сможете её выбить из гнезда. Перед тем как заменить переднюю втулку на стартере, тщательно очистите посадочное место от загрязнений.
Не спешите устанавливать деталь на своё место, не убедившись, что она подходит по размеру. Довольно часто после запрессовки бронзовая втулка ужимается, уменьшается её внутренний диаметр и вал стартера не заходит в отверстие. После установки никаким образом увеличить диаметр не удастся, поэтому подгонку следует выполнить заранее при помощи специального инструмента — развёртки.
Ни в одном прилагающемся к автомобилю руководстве по эксплуатации и ремонту не указывается, как правильно развернуть втулки стартера, из-за чего многие автолюбители часто оказываются в затруднительной ситуации. В действительности это очень простая операция, которая выполняется легко при наличии тисков и подходящей развёртки. Сначала нужно надеть деталь на вал стартера и, если окажется, что деталь заходит туго, её нужно зажать в тиски и увеличить внутренний диаметр при помощи указанного выше инструмента. Разворачивать изделие нужно постепенно, чтобы не перестараться. Регулярно проверяйте диаметр, надевая её на вал стартера. Если в итоге втулка заходит свободно и без лишнего биения, она может быть установлена в посадочное место в картере сцепления. Установка стартера на автомобиль производится в порядке, обратном снятию.
Удобнее будет, если зажать втулку в тискахВАЖНО. Используя тиски, следите за тем, чтобы губки давили на втулку с минимальным усилием, иначе она может деформироваться или разрушиться.
Замена втулки стартера на автомобиле Ока
Несмотря на то что конструкция стартера на Оке реализована по принципу, сходному с ВАЗ-2109 (передняя втулка также расположена в картере сцепления), исполнение механизма пуска двигателя оказалось крайне неудачным, впрочем, как и большинство других узлов этой машины. Основная причина тому — стремление конструкторов максимально удешевить производственный процесс. Именно по этой причине втулки изготавливаются по технологии, взятой из порошковой металлургии, а в качестве исходного материала используется сочетание графитной крошки и бронзы. Из-за этого эти детали имеют очень незначительный запас прочности, что негативно сказывается на их ресурсе.
Для тех автолюбителей, которые интересуются, как заменить втулку стартера на Оке, необходимо знать ещё об одном недостатке двигателя этого автомобиля. Речь идёт о посадочном гнезде в самом картере сцепления, которое в процессе длительной эксплуатации разбивается, причём неравномерно. Поэтому если для замены вы купите изделие стандартного размера (внешний диаметр 13,03 мм), то, скорее всего, оно будет заходить на место слишком свободно и даже начнёт болтаться.
В случае когда выработка гнезда относительно одинаковая по всей окружности, проблема решается обычной подгонкой внешнего диаметра втулки при помощи наждачной бумаги. Если же при замене вы обнаружили, что посадочное место разбито неравномерно (к примеру, в виде эллипса), в этом случае его придётся выравнивать. При этом специалисты не рекомендуют пытаться развернуть гнездо передней втулки самостоятельно при помощи ручного инструмента, так как в этом случае не удастся сохранить соосность с валом стартера, что чревато проблемами в его работе. Если вы оказались в такой ситуации, лучше обратитесь к специалистам, которые с использованием специального оснащения развернут отверстие в нужном направлении. Кстати, многие автосервисы занимаются изготовлением втулок стартера ремонтного размера из бронзы.
