Как проверить датчик Холла – проще простого + Видео » АвтоНоватор

Многих автолюбителей интересует вопрос, как проверить датчик Холла. Их интерес не напрасен, ведь при неисправности данного элемента автомобиль невозможно будет завести с помощью стартера.

Что представляет собой датчик зажигания?

Под таким датчиком понимают контрольный прибор, способный реагировать на изменения в магнитном поле посредством модификации выходного напряжения ДВС. Неисправности датчика Холла приводят к тому, что инжектор перестает функционировать. В самой простой форме датчик зажигания, действующий на эффекте Холла, который позволяет коммутировать рядом расположенные контакты, определять скорость, позиционировать и передавать командные текущие сигналы, функционирует в качестве преобразователя аналогового типа, возвращая электропитание.

Электрическая энергия в таком приборе включается через коммутатор (по сути – через проводник). Впоследствии он излучает магнитное поле.  С помощью этого устройства можно без прерывания цепи произвести замер тока, когда транспортное средство заглохнет или произойдет замыкание

. Также он имеет ряд важных для автомобиля достоинств:

  • защищает машину от опасных ситуаций на дороге, аварий;
  • дает возможность повысить производительность мотора;
  • ускоряет функционирование систем ТС.

Как правило, датчик зажигания, использующий эффект Холла, применяется в автомобилях для оперативного запуска ДВС, тормозной антиблокировочной системы и тахометра.

Как проверить датчик Холла?

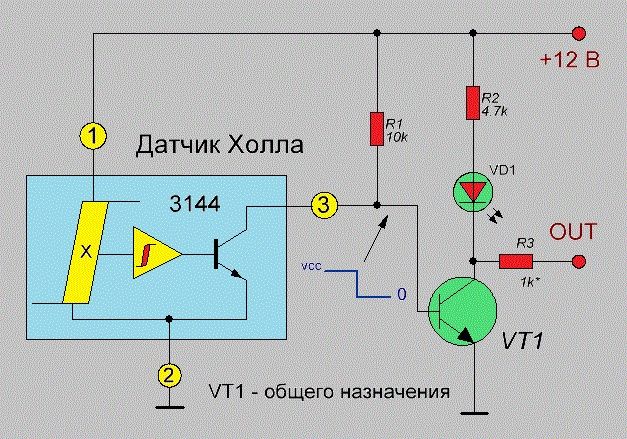

Рекомендуется проводить проверку при помощи несложного прибора, который каждый водитель может сделать своими руками. Ему понадобится сопротивление 1 кОм и простой светодиод. К его ножке припаивается сопротивление, к нему – два отрезка любой удобной для работы длины гибкого провода, и устройство готово. Проверка датчика Холла предваряется определением наличия электропитания на нем:

  • крышка распределителя снимается;
  • штекерная коробка с трамблера отсоединяется;

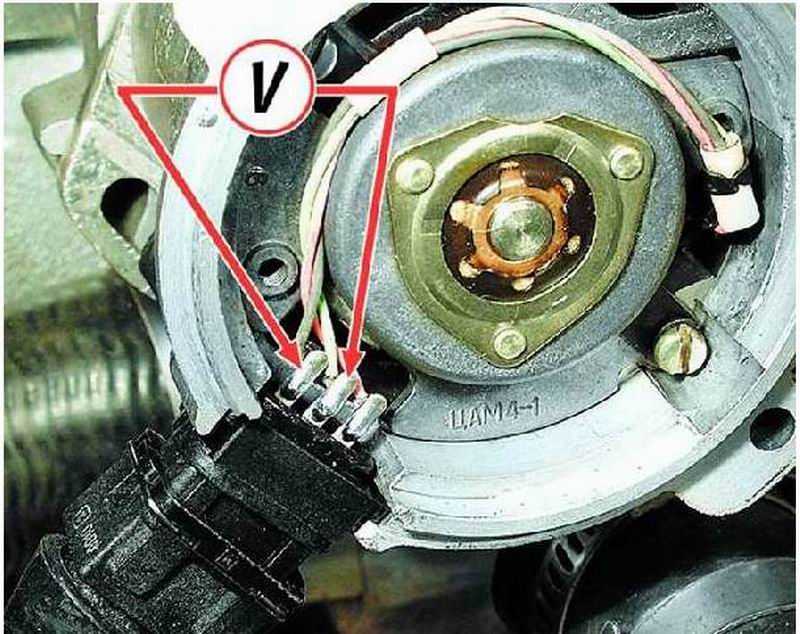

  • тестер подключается к 1 и 3 клемме, затем включается зажигание.

Если электрическая проводка авто функционирует в нормальном режиме, тестер покажет напряжение 10 и выше Вольт.

После этого подсоединяем к тем самым клеммам сконструированный приборчик – светодиод загорается, если полярность была выбрана правильно. В противном случае нужно поменять местами концы проводов. Последующая схема проверки такова:

  • провод, накинутый на 1 клемму, не трогаем, а на свободную 2 клемму перекидываем конец с 3-ей;
  • проворачиваем (вручную либо стартером) распределительный вал.

Если вы отмечаете, что светодиод моргает во время данного процесса, значит, датчик зажигания не нуждается в замене. Также возможна проверка датчика Холла мультиметром. Его подсоединяют к выходному контакту зажигания, выставив на устройстве режим вольтметра. Стрелка устройства должна двигаться в интервале 0,4-3 Вольта (показатель исправности датчика).

Мнение эксперта

Руслан Константинов

Эксперт по автомобильной тематике. Окончил ИжГТУ имени М.Т. Калашникова по специальности «Эксплуатация транспортно-технологических машин и комплексов». Опыт профессионального ремонта автомобилей более 10 лет.

Неисправности датчика Холла проявляются по-разному, даже опытные специалисты не в состоянии с точностью определить поломку. Есть ряд симптомов, но указывают на проблемы с датчиком они косвенно, т.к. эти признаки бывают по разным причинам:

  • двигатель не запускается;
  • на холостом ходу обороты плавают;
  • во время движения при повышении оборотов автомобиль дёргается;
  • глохнет мотор без причины.

Если возникают подобные симптомы необходимо, в том числе проверить и датчик Холла. Помимо указанного в статье способа существует ещё несколько. Например, самый простой это попросить у кого-нибудь исправный датчик и просто заменить его на своём автомобиле, если проблемы самоустранились, значит, датчик неисправен.

Если под рукой есть мультиметр провести проверку проще простого. Для этого необходимо на приборе выставить режим игры измерения напряжения и протестировать показатели на выходе датчика, если он исправен напряжение будет варьироваться от 0,4 до 11 В.

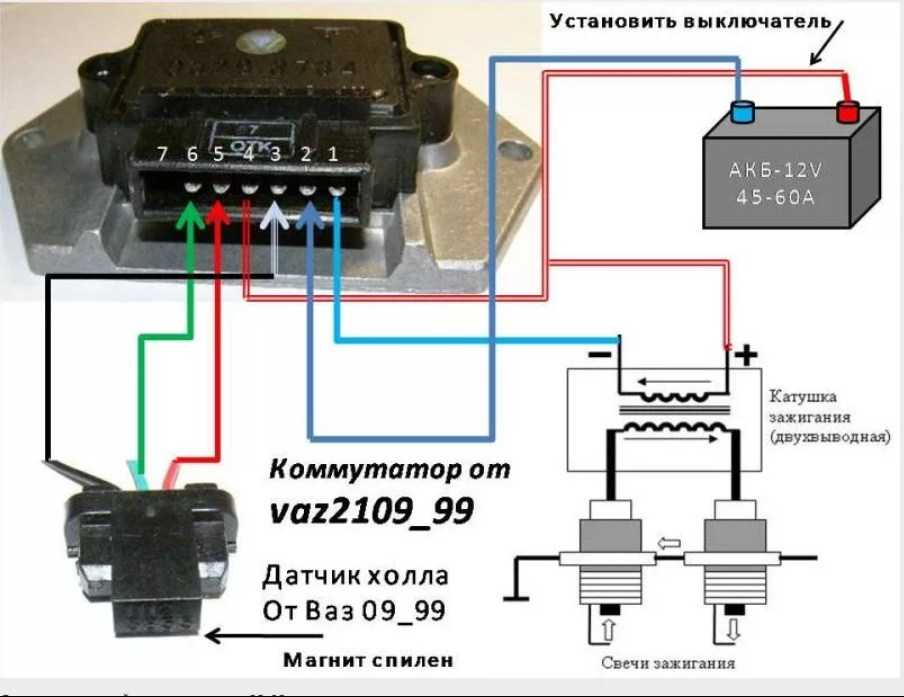

Ещё один распространенный способ предполагает проверку при отсутствии искрообразования (если питание есть в системе зажигания) и заключается в имитации датчика. С трамблёра снимается колодка и включается зажигание. Далее с помощью куска провода замыкаются контакты 3 и 2 на колодке, если появится искра на центральном канале катушки зажигания, значит, датчик Холла неисправен и требует замены.

Замена датчика: инструкция для автомобилистов

Для установки нового датчика зажигания нужно правильно вынуть тот, который вышел из строя. Делается это так:

  • крышка трамблера отсоединяется;
  • коленчатый вал поворачивается так, чтобы метки на верхней части газораспределительного устройства и шкиве коленвала находились на одинаковом уровне;
  • на распределителе зажигания замечается положение бегунка;
  • снимается трамблер (при помощи ключа на 13).

Затем необходимо выбить штифт (легкие удары небольшим по размеру молотком), который держит маслоотражательную муфту. Когда он поддастся, можно использовать плоскогубцы для окончательного его вытягивания. Теперь имеется доступ к муфте и валу, находящемуся в корпусе трамблера. Последний вынимается, открывается – перед нами искомый датчик зажигания. Отвинчиваем его и достаём. После установки нового датчика осуществляем все описанные манипуляции в обратном порядке.
