Проверка регулятора и диодного моста генератора ВАЗ 2107, как проверить мультиметром, инструкции с фото и видео

К наиболее распространённым неисправностям автомобиля, в том числе и ВАЗ 2107, относятся проблемы с электрооборудованием. Поскольку источником питания в транспортном средстве являются генератор и аккумуляторная батарея, от их бесперебойного функционирования зависит запуск мотора и работа всех потребителей. Поскольку АКБ и генератор работают в тандеме, от последнего зависит срок службы и продолжительность эксплуатации первого.

Содержание

  • Проверка генератора ВАЗ 2107

    • Проверка диодного моста

      • Мультиметром

      • Лампочкой

      • Видео: диагностика выпрямительного блока лампочкой

    • Проверка реле-регулятора

      • Совмещённое реле

      • Отдельное реле

      • Старый тип реле

      • Видео: проверка реле-регулятора генератора на «классике»

    • Проверка конденсатора

      • Видео: как проверить конденсатор автомобильного генератора

    • Проверка щёток и контактных колец

      • Видео: проверка щёточного узла генератора

    • Проверка обмоток

      • Обмотка ротора

      • Обмотка статора

    • Проверка ремня

    • Проверка подшипников

  • Причины отказа генератора ВАЗ 2107

    • Пробой или обрыв обмотки

    • Износ щёток

    • Реле-регулятор

    • Пробой диодов

    • Подшипники

      • Видео: как шумят подшипники генератора

Проверка генератора ВАЗ 2107

Генератор «семёрки» вырабатывает электрический ток при работающем двигателе. Если с ним возникают неполадки, поиском причин и устранением поломок нужно заняться безотлагательно. Проблем с генератором может быть немало. Поэтому с возможными неисправностями нужно разобраться более подробно.

Проверка диодного моста

Диодный мост генератора состоит из нескольких выпрямительных диодов, на которые поступает переменное, а выходит постоянное напряжение. От исправности этих элементов напрямую зависит работоспособность самого генератора. Иногда диоды выходят из строя и нуждаются в проверке и замене. Диагностика проводится при помощи мультиметра или автомобильной лампочки на 12 В.

Диодный мост в генераторе предназначен для преобразования переменного напряжения в постоянное

Мультиметром

Процедура состоит из следующих шагов:

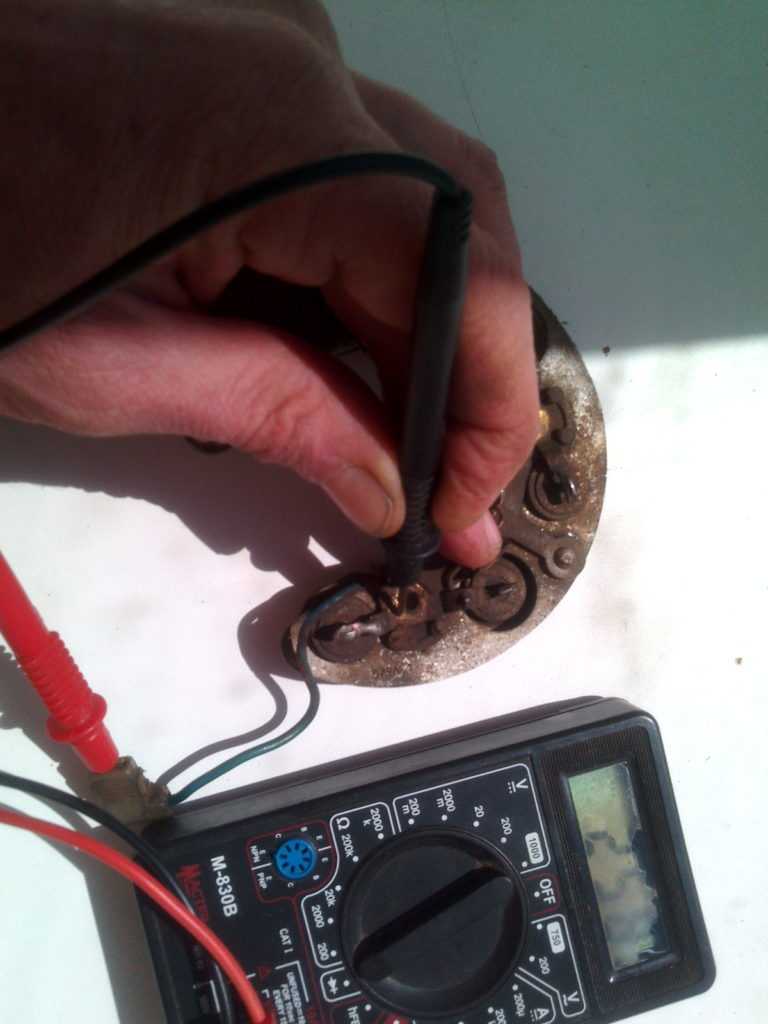

  1. Проверяем каждый диод отдельно, подключая щупы прибора в одном положении, а затем меняем полярность. В одном направлении мультиметр должен показать бесконечное сопротивление, а в другом — 500–700 Ом.

    При проверке диодов мультиметром в одном положении прибор должен показать бесконечно большое сопротивление, а в другом — 500–700 Ом

  2. Если один из полупроводниковых элементов при прозвонке в обе стороны имеет минимальное или бесконечное сопротивление, то выпрямитель нуждается в ремонте или замене.

    При бесконечно большом сопротивлении диода во время проверки в обоих направлениях выпрямитель считается неисправным

Лампочкой

Если под рукой нет мультиметра, можно воспользоваться обычной лампочкой на 12 В:

  1. Отрицательную клемму батареи соединяем с корпусом диодного моста. Лампу подключаем в разрыв между плюсовым контактом аккумулятора и выводом генератора с маркировкой «30». Если лампа загорелась, диодный мост неисправен.
  2. Для проверки отрицательных диодов выпрямителя минус источника питания подсоединяем таким же образом, как в предыдущем пункте, а плюс — через лампочку с болтом крепления диодного моста. Горящая или мерцающая лампа свидетельствует о проблемах с диодами.
  3. Чтобы проверить положительные элементы, плюс батареи соединяем через лампу с контактом «30» генератора. Минусовую клемму подключаем к болту. Если лампа не загорается, выпрямитель считается рабочим.
  4. Для диагностики дополнительных диодов минус батареи остаётся на том же месте, что и в предыдущем пункте, а плюс через лампу соединяется с контактом «61» генератора. Светящаяся лампа говорит о проблемах с диодами.

    Для проверки диодного моста при помощи лампы используют разные схемы подключения в зависимости от диагностируемых элементов

Видео: диагностика выпрямительного блока лампочкой

Мой отец, как и многие другие владельцы изделий отечественного автопрома, раньше ремонтировал блок выпрямителей генератора своими руками. Тогда необходимые диоды можно было достать без проблем. Сейчас детали для ремонта выпрямителя найти не так просто. Поэтому при поломке диодного моста его меняют на новый, тем более что сделать это гораздо проще, чем заниматься ремонтом.

Проверка реле-регулятора

Поскольку на ВАЗовские «семёрки» устанавливались разные регуляторы напряжения, на проверке каждого из них стоит остановиться более детально.

Совмещённое реле

Совмещённое реле составляет единое целое со щётками и монтируется на генератор. Снять его можно без демонтажа последнего, хотя это будет и непросто. Нужно подобраться к задней части генератора, открутить два винта крепления реле и вынуть его из специального отверстия.

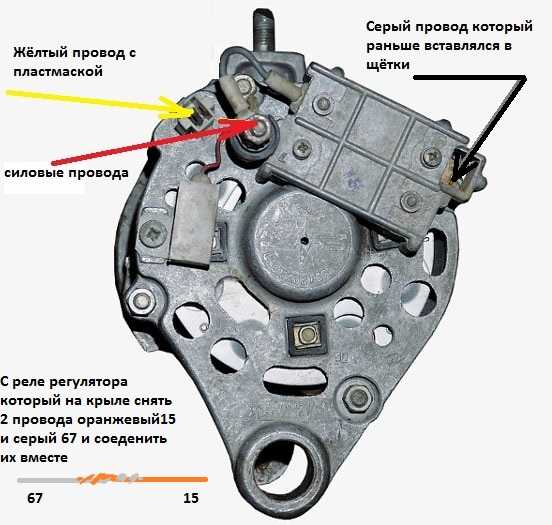

Регулятор напряжения крепится на задней крышке генератора двумя винтами

Для проверки регулятора напряжения потребуются:

  • источник питания с изменяемым напряжением 12–22 В;
  • соединительный провод;
  • лампочка на 12 В.

Сам процесс состоит из следующих шагов:

  1. Соединяем минус аккумулятора с массой реле, а плюс — с его контактом «В». К щёткам подключаем лампочку. Источник питания пока в схему не включаем. Лампочка должна загореться, при этом напряжение должно составлять около 12,7 В.
  2. К клеммам аккумулятора подключаем блок питания, соблюдая полярность, и повышаем напряжение до 14,5 В. Лампочка должна погаснуть. При понижении напряжения она снова должна загореться. Если это не так, реле подлежит замене.
  3. Продолжаем увеличивать напряжение. Если оно достигнет 15–16 В, а лампочка будет продолжать гореть, это будет свидетельствовать о том, что реле-регулятор не ограничивает напряжение, поступающее на АКБ. Деталь считается нерабочей, она перезаряжает батарею.

    Совмещённое реле состоит из регулятора напряжения и щёточного узла, которые проверяют при помощи блока питания с изменяемым выходным напряжением

Отдельное реле

Отдельное реле крепится на кузове автомобиля, а напряжение с генератора сперва идёт на него, а затем на АКБ. В качестве примера рассмотрим проверку реле Я112B, которые также устанавливались на классические «Жигули». В зависимости от варианта исполнения такой регулятор может крепиться как на кузов, так и на сам генератор. Демонтируем деталь и выполняем следующие действия:

  1. Собираем схему, аналогичную предыдущей, лампочку вместо щёток подключаем к контактам «Ш» и «В» реле.
  2. Проверку выполняем так же, как и в вышеописанном способе. Реле также считается неисправным, если лампа продолжает гореть при повышении напряжения.

    Если лампа горит при напряжении от 12 до 14,5 В и гаснет при его повышении, реле считается исправным

Старый тип реле

Такой регулятор ставили на старую «классику». Устройство крепилось на кузов, его проверка имеет некоторые отличия от описанных вариантов. Регулятор имеет два вывода — «67» и «15». Первый соединяется с минусовой клеммой АКБ, а второй — с плюсовой. Лампочка подключается между массой и контактом «67». Последовательность изменения напряжения и реакция на него лампы те же.

Старое реле имеет два контакта и проверяется немного по другой схеме, чем предущие устройства

Однажды при замене регулятора напряжения я столкнулся с такой ситуацией, когда после покупки и установки нового устройства на клеммах аккумулятора вместо положенных 14,2–14,5 В прибор показал более 15 В. Новый реле-регулятор оказался попросту неисправным. Это говорит о том, что далеко не всегда можно быть полностью уверенным в работоспособности новой детали. При работе с электрикой я всегда контролирую необходимые параметры при помощи прибора. Если возникают проблемы с зарядкой АКБ (перезаряд или недозаряд), то поиск неисправностей я начинаю с регулятора напряжения. Это самая недорогая деталь генератора, от которой напрямую зависит, как будет заряжаться аккумулятор. Поэтому я всегда вожу с собой запасной реле-регулятор, поскольку неисправность может возникнуть в самый неподходящий момент, а без заряда АКБ много не проедешь.

Видео: проверка реле-регулятора генератора на «классике»

Проверка конденсатора

Конденсатор используется в схеме регулятора напряжения в качестве подавителя высокочастотных помех. Деталь крепится непосредственно к корпусу генератора. Иногда она может выходить из строя.

Конденсатор генератора установлен на задней крышке узла и закреплён одним винтом

Проверка исправности этого элемента проводится специальным прибором. Однако можно обойтись цифровым мультиметром, выбрав предел измерения 1 МОм:

  1. К выводам конденсатора подключаем щупы прибора. При исправном элементе сопротивление сначала будет небольшим, после чего начнёт увеличиваться до бесконечности.
  2. Меняем полярность. Показания прибора должны быть аналогичными. Если ёмкость пробита, то сопротивление будет небольшим.

Если деталь вышла из строя, заменить её несложно. Для этого достаточно открутить крепёжный элемент, удерживающий ёмкость и фиксирующий провод.

Видео: как проверить конденсатор автомобильного генератора

Проверка щёток и контактных колец

Чтобы проверить контактные кольца на роторе, генератор потребуется частично разобрать, сняв заднюю часть. Диагностика заключается в визуальном осмотре контактов на предмет изъянов и выработки. Минимальный диаметр колец должен составлять 12,8 мм. В противном случае якорь подлежит замене. Кроме этого, контакты рекомендуется очистить мелкозернистой наждачной бумагой.

Контактные кольца насажены на ротор генератора и при диагностике узла нуждаются в осмотре

Щётки также осматривают, а в случае сильной выработки или повреждении заменяют. Высота щёток должна составлять не менее 4,5 мм. В своих посадочных местах они должны ходить свободно и без заеданий.

Высота щёток генератора должна составлять не менее 4,5 мм

Видео: проверка щёточного узла генератора

Проверка обмоток

Генератор «семёрки» имеет две обмотки — роторную и статорную. Первая закреплена на якоре и при работающем двигателе постоянно вращается, вторая — неподвижно зафиксирована на корпусе самого генератора. Обмотки иногда выходят из строя. Для выявления неисправности нужно знать методику проверки.

Обмотка ротора

Для диагностики обмотки ротора потребуется мультиметр, а сам процесс состоит из следующих действий:

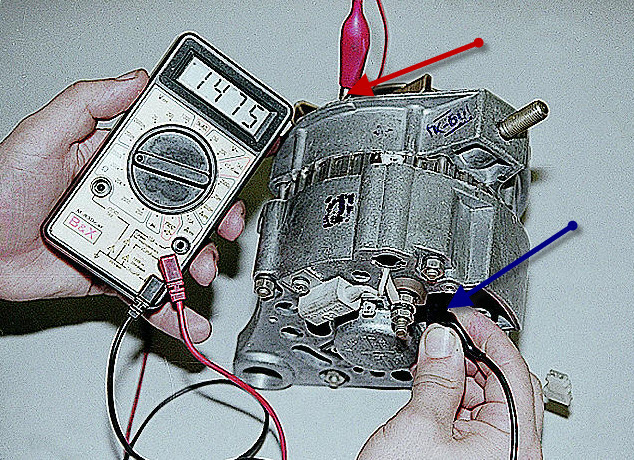

  1. Измеряем сопротивление между контактными кольцами. Показания должны быть в пределах 2,3–5,1 Ом. Более высокие значения будут указывать на ненадёжный контакт между выводами обмотки и кольцами. Малое сопротивление говорит о замыкании между витками. В обоих случаях якорь требует ремонта или замены.

    Для проверки обмоток ротора щупы мультиметра подсоединяют к контактным кольцам на якоре

  2. К контактам обмотки подключаем АКБ последовательно с мультиметром на пределе измерения тока. Исправная обмотка должна потреблять ток 3–4,5 А.
    Более высокие значения говорят о межвитковом замыкании.
  3. Проверяем сопротивление изоляции ротора. Для этого через обмотку подсоединяем к электросети лампу мощностью 40 Вт. Если между обмоткой и корпусом якоря сопротивление отсутствует, то лампочка не загорится. Если лампа будет едва светиться, то есть утечка тока на массу.

    Проверка сопротивления изоляции обмотки якоря проводится путём подключения через неё к сети 220 В лампочки мощностью 40 Вт

Обмотка статора

С обмоткой статора может произойти обрыв или короткое замыкание. Диагностика проводится также при помощи мультиметра или лампочки на 12 В:

  1. На приборе выбираем режим измерения сопротивления и поочерёдно подсоединяем щупы к выводам обмоток. Если обрыва нет, сопротивление должно быть в пределах 10 Ом. В противном случае оно будет бесконечно большим.

    Для проверки статорной обмотки на обрыв необходимо поочерёдно подсоединить щупы к выводам обмоток

  2. Если используется лампа, то минус АКБ подключаем на один из контактов обмотки, а плюс батареи соединяем через лампу с другим выводом статора. При загорании лампы обмотка считается исправной. В ином случае деталь подлежит ремонту или замене.

    При диагностике катушек статора при помощи лампы её подключение производят последовательно с АКБ и обмотками

  3. Для проверки обмотки на предмет замыкания на корпус один из щупов мультиметра подключаем к корпусу статора, а другой — поочерёдно к выводам обмоток. Если замыкание отсутствует, значение сопротивления будет бесконечно большим.

    Если при проверке замыкания статора на корпус прибор показывает бесконечно большое сопротивление, обмотка считается исправной

  4. Для диагностики статорной обмотки на предмет замыкания минус АКБ соединяем с корпусом, а плюс подключаем через лампу на выводы обмоток. Светящаяся лампа будет свидетельствовать о замыкании.

Проверка ремня

Генератор приводится в движение ремнём от шкива коленчатого вала двигателя. Периодически необходимо контролировать натяжение ремня, поскольку при его ослаблении могут возникать проблемы с зарядкой АКБ. Стоит также обращать внимание на целостность материала ремня. Если есть видимые отслоения, надрывы и другие повреждения, элемент нуждается в замене. Чтобы проверить его натяжение, следует выполнить следующие шаги:

  1. Нажимаем на одну из ветвей ремня, например, отвёрткой, одновременно замеряя прогиб линейкой.

    Ремень должен быть натянут правильно, поскольку чрезмерное или недостаточное натяжения влияет не только на заряд АКБ, но и на износ подшипников генератора и помпы

  2. Если прогиб не попадает в диапазон 12–17 мм, регулируем натяжение ремня.
    Для этого отворачиваем верхнее крепление генератора, двигая последний к блоку двигателя или от него, после чего закручиваем гайку.

    Для регулировки натяжения ремня генератора достаточно ослабить расположенную сверху его корпуса гайку и подвинуть механизм в нужную сторону, после чего зажать её

Перед дальней поездкой я всегда осматриваю ремень генератора. Даже если внешне изделие не имеет повреждений, в запасе вместе с регулятором напряжения я держу и ремень, ведь в дороге всякое может случиться. Однажды я столкнулся с ситуацией, когда ремень порвался и возникло одновременно две проблемы: отсутствие заряда АКБ и нерабочая помпа, поскольку насос не вращался. Запасной ремень выручил.

Проверка подшипников

Чтобы неисправность генератора, вызванная заклиниванием подшипников, не застала вас врасплох, при появлении характерного шума нужно провести их проверку. Генератор для этого потребуется демонтировать с автомобиля и разобрать. Диагностику выполняем в таком порядке:

  1. Визуально осматриваем подшипники, пытаясь выявить повреждения обоймы, шариков, сепаратора, следы коррозии.

    Подшипник генератора может выйти из строя в результате появления трещины на обойме, поломки сепаратора или большой выработки шариков

  2. Проверяем, легко ли вращаются детали, есть ли шум и люфт, насколько он большой. При сильном люфте либо видимых следах износа изделие нуждается в замене.

    Если при диагностике была выявлена трещина на крышке генератора, эту часть корпуса нужно заменить

Внимание при проверке стоит также уделять передней крышке генератора. На ней не должно быть трещин и других повреждений. При выявлении поломок деталь заменяют новой.

Причины отказа генератора ВАЗ 2107

Генератор на «семёрке» выходит из строя нечасто, но поломки всё же случаются. Поэтому о том, как проявляются неисправности, стоит знать более подробно.

Пробой или обрыв обмотки

От исправности катушек генератора напрямую зависит его работоспособность. С катушками может произойти обрыв и замыкание витков, пробой на корпус. При обрыве обмотки ротора заряд АКБ будет отсутствовать, о чём скажет светящаяся лампочка заряда аккумулятора на приборной панели. Если проблема кроется в замыкании катушки на корпус, то такая неисправность в основном возникает в местах выхода концов обмоток к контактным кольцам. Замыкание статора возникает из-за нарушения изоляции проводов. В этой ситуации генератор будет сильно греться и не сможет обеспечить полноценный заряд батареи. Если же статорные катушки замыкают на корпус, генератор будет гудеть, греться, а мощность снизится.

Повреждение изоляции проводов может привести к короткому замыканию

Раньше обмотки генератора при повреждении перематывали, но сейчас этим практически никто не занимается. Деталь попросту заменяют новой.

Износ щёток

Щётки генератора обеспечивают подачу напряжения на обмотку возбуждения. Их неисправность приводит к нестабильному заряду или его полному отсутствию. При неисправности щёток:

Реле-регулятор

Если после запуска двигателя на клеммах аккумулятора напряжении ниже 13 В или значительно выше 14 В, то неисправность может быть вызвана неполадками регулятора напряжения. Выход из строя этого устройства может значительно сократить срок службы аккумулятора. Если после ночной стоянки стартёр не крутит или на самой батарее вы заметили белые подтёки, то самое время провести диагностику реле-регулятора.

Если на клеммах аккумулятора при работающем двигателе напряжение превышает 15 В, то проблема кроется в регуляторе напряжения

В этом устройстве возможны такие неполадки:

  • ненадёжный контакт со щётками;
  • пробой элементов;
  • внутренний обрыв цепи.

Заряд может отсутствовать по причине износа или зависания щёток, что связано с усадкой пружин при длительной эксплуатации.

Пробой диодов

Выходу диодного моста из строя могут предшествовать:

Если целостность диодов в случае «прикуривания» зависит от внимательности автовладельца, то от воздействия первых двух факторов никто не застрахован.

Подшипники

На генераторе ВАЗ 2107 установлено 2 шариковых подшипника, которые обеспечивают свободное вращение ротора. Иногда генератор может издавать нехарактерные для его работы звуки, например, гул или посторонний шум. Разборка генератора и смазка подшипников может устранить проблему лишь временно. Поэтому лучше всего детали заменить. Если они выработали свой ресурс, то генератор будет издавать гудящий звук. Затягивать с ремонтом не стоит, поскольку велика вероятность заклинивания узла и остановки ротора. Подшипники могут разбиваться и гудеть из-за отсутствия смазки, большого износа или низкого качества изготовления.

Видео: как шумят подшипники генератора

Любую неисправность генератора ВАЗовской «семёрки» вполне возможно устранить своими руками. Чтобы выявить проблему, необязательно иметь специальное оборудование, владеть знаниями и навыками работы с электрооснащением автомобиля, хотя лишними они не будут. Для проверки генератора будет достаточно цифрового мультиметра или лампочки на 12 В.
