як робити і чи потрібно це вам?
Чи можна зробити розвал-сходження самому? Як не дивно – можна. Але слід знати, що допуски кутів у коліс, закладені виробником автомобіля, в цьому випадку мають бути досить великими. Грубо кажучи, Ви зможете встановити все в межах допустимої похибки на старих Жигулях, але не зможете цього зробити на новій Хонді чи Мерседесі. До того ж процедура це складна, і якщо проводиться Вами вперше, то може зайняти весь день (ще не факт, що вийде).
Попередня частина
Що таке розвал/сходження?
Це кути положення колісних дисків по відношенню до вертикалі та напряму його руху. Вони значною мірою впливають на управління, витрату пального і швидкість зносу шин. Правильно виставлені кути розвалу сходження забезпечать чітке положення керма в положенні «нуль» і покращать більшість характеристик автомобіля, що стосуються його керованості. Регулювати сход/розвал необхідно після кожного втручання в ходову частину (наприклад, після заміни кульової та сайлентблока), або двічі на рік відразу після сезонної заміни гуми.
Необхідний інструмент
Головне що знадобиться — невибагливий до мінливості долі автомобіль. Нехай це буде передньопривідний, з підвіскою Макферсон на провідних колесах. З ним працювати найлегше. Решта асортименту необхідних інструментів буде ще простіше:
- набір гайкових ключів;
- штанген-циркуль;
- нитка та виска;
- двометровий металевий рівний та твердий профіль, який можна використовувати як лінійку;
- перманентний маркер.
Відразу скажемо, що перші стенди для регулювання кутів розвалу/сходження з’явилися ще в 1950-х роках, а значить те, що Ви збираєтеся робити, можна віднести до ще більш раннього періоду. Тому перед тим, як зробити розвал самому, ще раз подумайте, чи Вам це потрібно. Все ж простіше і надійніше звернутися на станцію техобслуговування з демократичним рівнем цін. Якщо все ж таки вирішили діяти самостійно, то вперед!
Основна частина – проведення робіт
Необхідні параметри кутів розвалу/сходження можна заздалегідь дізнатися із технічної документації до свого автомобіля.
Порушувати їх і робити з негативного розвалу позитивний і навпаки, категорично не рекомендуємо.
Насамперед Ви повинні перевірити стан ходової. Підвіска автомобіля повинна бути цілком працездатною, інакше вся робота по виставленню кутів буде марною (сход/розвал на готовій розсипатися в порох ходової частини не виставляється — люфти коліс перевищують допуски процедури). Якщо з ходовою все гаразд, то попередні дії будуть наступними:
- перевірити та вирівняти тиск у шинах до рекомендованого виробником;
- прибрати все зайве та важке з багажника;
- позначити перманентним маркером усі роз’ємні з’єднання.
Далі можна приступати до основної частини, для чого автомобіль встановлюється на рівній площадці чи ямі.
Щоб виставити розвал самому, почнемо з регулювання розвалу.

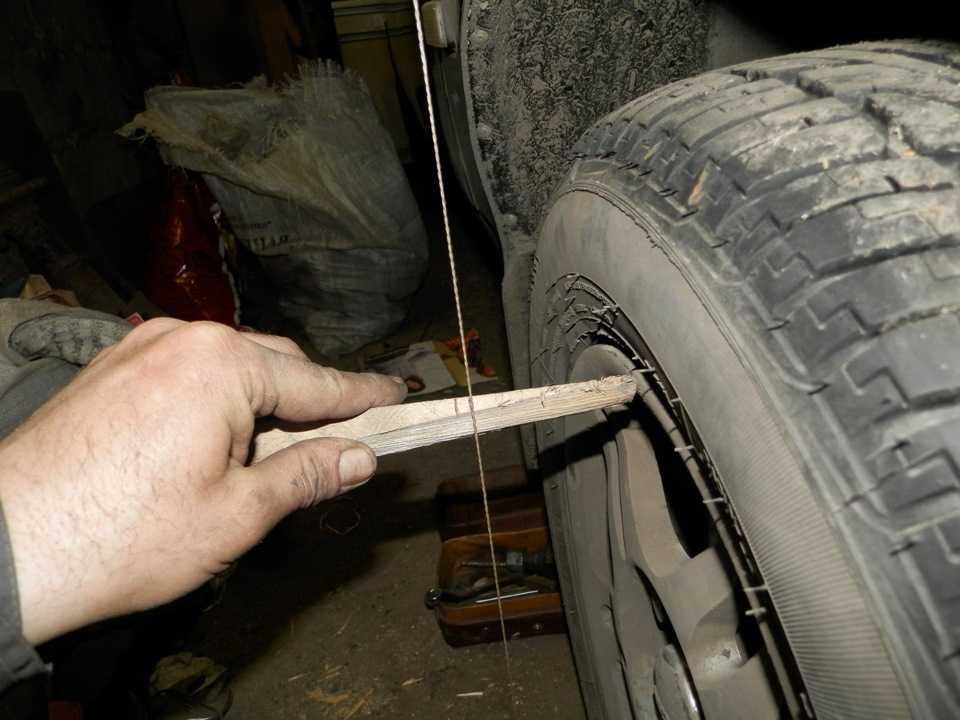

Розвал. Необхідно на диску настроюваного колеса зробити перманентним маркером дві ризики — на верхній і нижній точках обода. Похибка при цьому має становити не більше міліметра.
Найпростіше ці ризики виставити за допомогою схилу.
Далі колесо провертається доти, поки перші позначки не встануть у горизонт. І знову за допомогою схилу на верхній і нижній точці колеса робляться позначки.
Великою лінійкою можна перевірити рівність відстані між точками (якщо щось не збігається – виміри зроблено неправильно). Те саме проводиться на другому колесі. Далі виска прикладається до крила і лінійкою вимірюється відстань від нього до верхньої точки диска, і до нижньої, а результат записується. Колесо провертається на 90˚ до наступних рисок, і результат знову записується. Однакові результати у першому та другому випадку? Поздоровляємо, у Вас рівний колісний диск! Але що з параметрами?
Щоб перевірити розвал самому, необхідно виставити його кут регулювання ексцентрикового болта. Іноді, для отримання доступу до нього потрібно знімати колесо (або проводити всю процедуру на ямі). Виска притискаєте до нижньої кромки крила таким чином, щоб він проходив у площині пари нанесених рисок, далі слід заміряти відстань від схилу до верхньої, і до нижньої частини колісного диска (не покришки, а саме кромки диска) і регулювати його нахил ексцентриковим болтом.
Коли параметри стали схожими на заводські, провертаєте колесо на 90 і перевіряєте/повторюєте маніпуляції. Таким методом можна досягти точності 1 мм, що для літніх автомобілів є достатнім. Але якщо у Вас свіжий та сучасний автомобіль, який може їхати швидко, то виставити розвал самому – це не найкращий варіант. Зі зростанням швидкості допущені похибки почнуть впливати на поведінку автомобіля.
Сходження. Зі сходженням все теж не складно. Деякі радять виставляти передні колеса по заднім за допомогою нитки, але не завжди у автомобіля колія кожної осі повторюється, тому спосіб може не підійти. Як зробити сход розвал самому? Потрібний металевий профіль (метри два довгої) і рівна поверхня, на якій можна не тільки розмістити автомобіль, а й креслити маркером.
Необхідно виставити кермо в нульове положення, щоб колеса стояли прямо. Далі Ви щільно прикладаєте профіль до колісного диска таким чином, щоб його край з боку автомобіля упирався в обід регульованого колеса, а попереду автомобіля, що виходить попереду, лежав на майданчику.
Там, де він стосується майданчика, робите ризику. Повторюєте процес у зворотному напрямку — притискаєте край профілю в обід колеса з боку переда автомобіля, а по його довгому задньому краю, що виступає, робите ризику на майданчику.
Повторюєте процедуру на іншому колесі. У результаті у вас має вийти майданчик із чотирма ризиками. Якщо передні ризики ближче один до одного ніж задні — це говорить про позитивне сходження, якщо відстані між передніми і задніми ризиками рівні, то сходження нульове (колеса обертаються в паралельних площинах), якщо задні ризики ближче один до одного ніж передні, то сходження негативне. Також можна встановити сходження за допомогою великої телескопічної лінійки, промірюючи відстань між краями дисків однієї осі, але так як зміна відстані з передньої та задньої сторони колеса коливається в невеликих межах (1-3мм), то застосування методу з профілем дає більш наочний результат. Регулювання сходу проводиться за допомогою регулювання довжини будь-якої з бічних тяг кермової трапеції.
Як і у випадку з установкою кута розвалу, метод відверто «дідівський», і його похибки перевищують сучасні норми в рази.
Описані варіанти того, як перевірити сход розвал самому, далеко не єдині. Про цю процедуру — як зробити самому розвал, можна подивитися відео. Але слід розуміти, що комп’ютерна діагностика у хорошому сервісі перевершує такі методи в рази. Якщо Ви хочете зробити розвал сходження, щоб нормально керувати автомобілем, а не відчувати муку на дорозі, то все ж таки звертайтеся до фахівців – вони зроблять роботу на стендах швидше та якісніше!

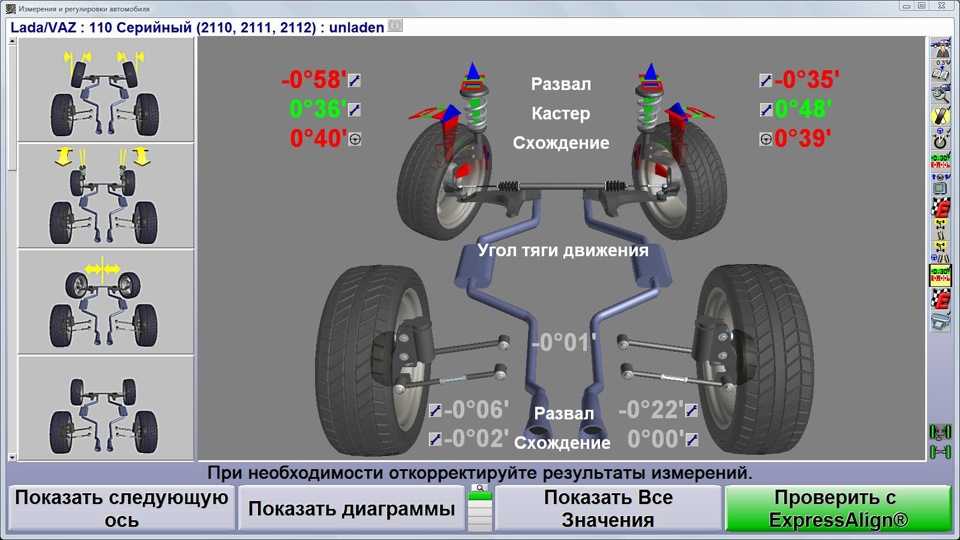

Як проводиться процедура регулювання розвалу/сходження у професійному сервісі?
У СТО «Platinum service» встановлена лінія сучасного обладнання для перевірки та регулювання кутів сходу/розвалу. Якщо Ви вирішили налаштувати ці параметри у нас, просто приїжджаєте на сервіс (він знаходиться в 10 хвилинах їзди від центру м. Дніпро), і віддаєте свій автомобіль майстрам. Поки Ви питимете каву в зоні відпочинку, вони проведуть діагностику підвіски в завантаженому та розвантаженому стані на лазерному стенді, а Вам буде надано роздрукований звіт про відповідність кутів сходу та розвалу заводським параметрам.
При цьому вартість подібної процедури буде набагато дешевшою за той час, який Ви витратите, намагаючись виставити розвал сходження самому.
Ціни на послуги розвал-сходження у PLATINUM SERVICE
Передня вісь: 350 грн
Передня + задня вісь: 450 грн
Окрім робіт з ходової частини автомобіля ми проводимо повне технічне обслуговування більшості автомобільних брендів (від бюджетних до преміальних), ремонт КПП будь-якого ступеня складності, ремонт інжектора, встановлення додаткового обладнання та інші види робіт, аж до доставки Вашого автомобіля евакуатором до місця ремонту. Звертайтесь, у «Platinum service» завжди будуть раді допомогти!
Регулировка схождения и развала колес своими руками в домашних условиях
Регулировка сход-развала колес своими руками
Немного предыстории
Углы установки передних и задних колес, стали использоваться на машинах практически сразу с момента появления первых автомобилей. Существенные доработки были внесены в систему регулировки подвески, на этапе когда скорости автомобилей стали возрастать и требовалось более точное и комфортное управлении, а также устойчивость на дороге.
Изначально для регулировки положения углов схождения и развала использовались такие инструменты как:
1. Линейка для измерения угла схождения колес.
2. Отвес для определения развала колеса.
3. Шнур для привязки данных углов, к направлению движения кузова автомобиля.
Вкратце что понимается под определениями угол схождения, развала и кастора автомобиля.
Схождение колес
По научному- это угол между линией направления движения автомобиля и плоскостью вращения колеса.
По простому- это разница расстояний, между колесами в одном мосту, замеренная в двух точках.( спереди и сзади колеса)
Угол развала
По научному- это угол между вертикальной прямой и плоскостью вращения колеса.
Своими словами- угол наклона колеса, относительно боковины кузова.
Кастер
По научному- продольный угол наклона оси поворота колеса.
Проще говоря- угол наклона вилки руля велосипеда, для того, чтобы можно было ездить без рук, чем больше будет «лежачее» положение этой вилки, тем больше руль будет стремится к прямолинейному движению.
В автомобиле вместо этой вилки можно считать, угол наклона поворотного кулака и амортизатора в подвеске Макферсона. Угол продольного наклона оси поворота, на большинстве автомобилей не регулируется, а его значения фиксировано заданы заводом изготовителем. По этому мы не будем его рассматривать и впредь возвращаться.
Почему сбивается сход развал
Ни для кого не секрет, что детали подвески, а также рулевого управления, состоят из рычагов и тяг, соединенных в местах соприкосновения с помощью шарнирных элементов. Так вот, при износе этих самых шарниров и образуется повышенный люфт. В результате чего, расстояния между плоскостями рабочих колес изменяются, что приводит к ухудшению управляемости, уводу автомобиля при движении и преждевременному износу шин.
Что может давать сбой настроек углов:
1. Вышедшие из строя рулевые наконечники и тяги. В первую очередь, при изменении углов схождения колес, стоит посмотреть именно детали рулевого управления, т.
к. они в большей степени отвечают за поворот колеса в плоскости движения.
2. Повышенный люфт сайлент блоков рычагов и тяг, причем как продольных так и поперечных. Как правило их сильный износ, может давать отклонения по всем 3 плоскостям. В таком случае, первоначально рекомендуется произвести ремонт подвески, прежде чем приступать к ее регулировке.
3. Неисправность амортизатора и его опоры в чашке кузова, установленного в подвесках системы Макферсона. Данный дефект может привести к довольно таки сильному крену в развале колеса.
4. Выход из строя шаровой опоры. При сильном износе шаровой опоры поворотного кулака, образуется люфт, в результате которого колесо заваливается, относительно бока автомобиля.
5. Погнутость моста. Данный случай встречается, только в конструкциях автомобилей с неразрезным мостом. При изгибе челнока моста, заданные изготовителем углы будут нарушены. При такой неисправности, «выпрямление» моста, может дать результат, но попасть точно в диапазоны нормы не удастся.
Потребуется замена всего узла.
6. Сильный износ ступичного подшипника. Предшествие такой неисправности, будет сильное гудение в районе колеса при движение. Прогрессирующим нарастанием, будет износ подшипника и как следствие колесо начнет «болтаться» на ступице.
Мероприятия которые необходимо выполнить перед регулировкой Сход-Развала:
— Проверить уровень давления во всех шинах, а также равномерность износа протектора колес. При необходимости подкачать или же заменить резину.
— Провести полную диагностику подвески, на предмет исправностей всех деталей. Если обнаружены неисправности, то необходимо их устранить до проведения регулирования углов развала и схождения.
Очень важным моментом считается
1. Во время проведения настроек углов схождения и развала колес, автомобиль должен располагаться на ровной поверхности. Не допускается стоянка машины под углом в какую либо из сторон.
2. Если хотя бы один из базовых показателей углов регулировки подвески (схождение, развал, кастор) не будет входить в заданную величину, то автомобиль будет иметь или увод в сторону, либо плохую управляемость.
Регулировка схождения колес в домашних условиях
На переднем мосту.
Схождение управляемых колес, осуществляется путем изменения длинны рулевых тяг. Делается это при помощи вращения муфты и рулевого наконечника.
Порядок действий.
1. Автомобиль устанавливается на стояночный тормоз, колеса должны быть направлены прямо, а руль в ровном положении (желательно зафиксировать)
2. По периметру машины, хорошо натягивается шнур параллельно боковинам кузова (для удобства параллельно порогам авто), который служит ориентиром для выравнивания колеса относительно линии направления движения.
3. Далее берется транспортир побольше и измеряется угол. Если транспортира нет под рукой, можно использовать способ замера расстояний, от колеса до шнура (в среднем на легковых автомобилях угол схождения равен 0-0.25 Градуса, что приблизительно будет также как и 0-1 мм на линейке для каждого колеса).
4. Ослабляется контрагайка и путем вращения рулевой тяги, выставляется необходимое расстояние, создающее нужный угол.
5. После того как углы выставлены и привязаны к направлению движения, можно замерить расстояние между колесами. Замеры делаются в передней и задней части колес, а разница между ними и будет равна углу схождения ( в миллиметрах 0-2 мм., если разница расстояний между колес будет 5 мм., резину сожрет за 1000 км полностью). Для замера потребуется специальная рейка, если ее нет, то вполне можно обойтись обычной рулеткой или сделать рейку самому.
Как сделать измерительную рейку
Для замера углов схождения колес, можно изготовить самостоятельно, купив в хозяйственном магазине, телескопическую перекладину для шторок, в душевую кабину или ванну. Предварительно на нее достаточно нанести шкалу и все, рейка готова.
Частая ошибка !!!
Выставив значение угла схождения колес по рейке и не привязав его к линии направления движения автомобиля, вы получите кривое положение руля, а также возможно отклонение от прямолинейного движения.
На этом процедура регулировки схождения передних колес завершена.
Регулировка на заднем мосту
В отличии от переднего моста, где колеса являются управляемыми, регулировка схождения задних колес осуществляется по другому алгоритму. Заднее схождение регулируется только у автомобилей, с независимой задней подвеской колес. Регулировка происходит методом вращения эксцентриковых болтов, которые изменяют расстояние тяги или рычага до ступицы, а также в редких случаях регулировкой тяг при помощи вращения муфт. Значение угла схождения задних колес, у большинства легковых автомобилей равно 0-0.5 градуса, а в редких случаях 1-1.5 °. Колеса стоят относительно друг друга практически параллельно.
Настройка угла развала
Отклонение показаний положения колеса, от вертикальной прямой, чаще всего происходит у автомобилей с многорычажной подвеской. На машинах с примитивным McPherson, по большому счету, не чего там регулировать, за исключением автомобилей с особенной конструкцией.
Процесс измерения угла:
— автомобиль устанавливается на идеально ровное покрытие, не должно быть наклонов ни в вертикальной ни горизонтальной плоскости. — берется отвес с шнуром и прикладывается к верхней части крыла или арке колеса машины. — далее, производится замер обычной линейкой в двух точках, от шнура до колеса автомобиля. Полученная разница расстояний и будет угол развала колеса. Усреднено можно назвать разницу в 10 мм.= 1 °, сопоставимую с размером шин в 15-17 дюймов
— с помощью ключей и регулировочных механизмов изменяете положение колеса.
— аналогично делаете замер и регулировку угла развала с другой стороны автомобиля.
Важно!
При выставлении углов схождения и развала колес, необходимо прокатывать автомобиль вперед и назад на расстоянии 1 метра. Делается это с целью ослабить напряжение в шинах и подвеске. После прокатывания, замеры делаются еще раз с целью контроля. В случае если изменений нет или они не значительны, все оставляется на своих местах.
Что точнее и лучше выставит показания углов сход-развала, компьютерный стенд или ручной инструмент?
— На удивление всем автомобилистам, компьютерный стенд, только в идеально откалиброванных состояниях, может дать надежный и точный результат. К сожалению таких стендов не много, в значительной массе, регулировки требует больше аппаратура нежели автомобили. Также здесь не маловажную роль играет квалификация и образованность специалиста, который выполняет процесс регулировок.
На практике, не однократно подтверждался тот факт, что значительно лучшая регулировка углов положения колес, происходит путем механических замеров и в ручную выставления значений, ведь большую роль здесь отводится человеческому фактору, а «транспортир», электронный или «деревянный» приходится лишь инструментом…
Развал-схождение своими руками — Как сделать развал-схождение самостоятельно
1A Auto Team 1A Авто Блог Главная
Как самостоятельно выполнить развал-схождение с помощью веревки
Хотите самостоятельно выполнить развал-схождение? В этой статье рассматриваются основы развала-схождения своими руками и два метода проверки сход-развала — один с помощью веревки, а другой — с помощью рулетки. Читайте дальше, чтобы узнать, как сделать сход-развал в домашних условиях самостоятельно.
Признаки того, что вашему легковому или грузовому автомобилю требуется развал-схождение
- Если внешний протектор любой шины изношен до почти лысого состояния, развал-схождение нарушено.
- Автомобиль съезжает на обочину при движении прямо
Шаги для самостоятельной регулировки с помощью троса
Совет для профессионалов: После завершения самостоятельной регулировки колес мы рекомендуем доставить автомобиль в мастерскую для профессиональной регулировки. .
1. Измерьте давление в фунтах на квадратный дюйм каждой шины
Измерьте давление в фунтах на квадратный дюйм каждой шины и убедитесь, что оно точное.
2. Поместите картон под шины
Сложите два куска картона и поместите их за изношенной шиной и противоположной шиной на противоположной стороне.
Поставьте машину задним ходом так, чтобы шина располагалась по центру картона.
3. Отцентрируйте рулевое колесо
Поверните рулевое колесо вперед и назад и отрегулируйте его как можно ближе к центру, чтобы оно было по центру
4. Натяните веревку к двухступенчатым табуретам в пределах досягаемости шин
Оберните кусок веревки между двумя табуретками и поместите их на расстоянии досягаемости от колес.
5. Убедитесь, что струна достигает центра шины и находится на расстоянии одного дюйма от центрального колпачка.
Измерьте высоту струны и убедитесь, что она достигает высоты центра шины. Сделайте это для обеих сторон.
Поместите шнур примерно в дюйме от центральной крышки и убедитесь, что он натянут и не касается частей автомобиля.
6. Измерьте расстояние между стремянками и убедитесь, что они совпадают
Перед регулировкой измерьте расстояние между двумя струнами спереди и сзади и отрегулируйте их так, чтобы измерения совпадали.
7. С помощью рулетки проверьте разницу в 1/16″ между задней и передней частями обода.
Измерьте заднюю часть обода до струны.
Измерьте переднюю часть обода до струны.
Вы хотите, чтобы передняя часть шины входила примерно на 1/16 -й с задней стороны шины. На этом автомобиле, если шина вышла слишком далеко, вам нужно отрегулировать и ослабить заднюю рулевую тягу, чтобы вытолкнуть переднюю часть шины.
Различные транспортные средства будут иметь разные способы внесения корректировок.
8. Поверните колесо и отрегулируйте гайку поперечной рулевой тяги и рулевую тягу на четверть оборота для самостоятельного выравнивания
Чтобы отрегулировать правое переднее колесо, поверните рулевое колесо до упора влево. На этом автомобиле отметьте положение наконечника передней поперечной рулевой тяги.
Ослабьте гайку на новый оборот
Поверните и затяните рулевую тягу на четверть оборота плоскогубцами. Затем затяните гайку.
9. Отцентрируйте рулевое колесо, измерьте расстояние от передней и задней части обода и при необходимости отрегулируйте рулевую тягу
Поверните рулевое колесо в центральное положение, чтобы выпрямить шину.
Измерьте положение колеса и снова отрегулируйте рулевую тягу — при необходимости можно сделать полный оборот.
Как проверить выравнивание своими руками с помощью рулетки
В качестве другого метода проверки переднего схождения используйте метр.
Как проверить выравнивание с помощью рулетки
- Проведите линию на задней части шины рядом с центром и попросите помощника держать там рулетку
Проведите линию на шине и попросите напарника с другой стороны выберите линию на шине ближе к центру. Попросите партнера взять рулетку и измерить расстояние между двумя шинами.
- Измерьте расстояние между задней частью шин
Отметьте размер на шине маркером и измерьте расстояние между ними.
- Измерьте расстояние между передней частью шины
Сделайте то же самое для передней части шины. Запишите расстояние между задней и передней частью, которое должно быть примерно 1/16 дюйма
- Машину тянет вправо или влево?
- Двигатель и система управления двигателем
- Рулевое управление и подвеска
- Тормоза и ступичный подшипник
Купить запчасти на 1aauto.com для сборки своими руками
Обзор
Недорогие трюки для сборки своими руками
После нескольких месяцев понемногу каждую ночь я застегивал переднюю часть своего Lotus Europa Twin-Cam Special 1974 года выпуска.
Есть несколько способов взглянуть на это. Во-первых, вам нужно только отрегулировать схождение достаточно хорошо, чтобы автомобиль не врезался в телефонный столб, пока вы едете на нем в магазин для реального выравнивания. Если вы используете новые рулевые тяги, которые выглядят так же, как и старые, и имеют ту же длину, что и хвостовик, который вкручивается в них, вы добьетесь довольно близкого результата, если просто навинтите новые на то же количество витков, что и ты снимаешь старые. Вы, , посчитали и записали количество оборотов, которое потребовалось, чтобы снять старые, верно? Нет? Да ну… вот почему делать работу во второй раз всегда легче.
А вот на примитивной машине типа европы что только имеет регулировку схождения(передок не имеет регулировки развала и кастера) там правда очень мало сход-развала, а разница между получением так что не опасно чтобы проехать и получить его чертовски близко, может потребоваться всего час настройки.
Конечно, вы вряд ли добьетесь такой же точности, как в магазине, который поставит камеры выравнивания на все четыре колеса, но если вы выполняете итеративную работу, которая может потребовать разъединения, выполнение этого таким образом может принести много хлопот. смысл. В моем случае, я хочу снова заставить Europa ездить и посмотреть, доволен ли я своими передними занижающими пружинами и регулируемыми амортизаторами, и как только я это сделаю, я займусь правильным выравниванием четырех колес, где могут потребоваться упорные шайбы. вставить, чтобы настроить схождение задних колес.
Вы можете провести много счастливых вечерних часов на YouTube, читая о выравнивании своими руками. Метод «ноль инструментов — ноль затрат» заключается в том, чтобы взять пару нитей, протянуть их от боковин задних колес до передней части автомобиля и выровнять боковины передних шин с помощью нитей. Я попробовал это несколько лет назад с моим BMW 72 года 2002tii, и результат был очень плохим — даже близко не подошёл.
Если вы готовы потратить немного денег, есть несколько недорогих инструментов, которые помогут приблизиться к выравниванию.
Первые представляют собой набор металлических «выравнивающих пластин» или «пластин схождения». Обычно они имеют наклонный изгиб внизу, чтобы помочь им прислоняться к шинам, не падая, и прорези для рулетки, которые нужно натянуть между концами пластин.
У лучших есть маленькие магниты, которые удерживают металлические зажимы рулетки на месте. Ставишь машину на землю, регулируешь подвеску, прислоняешь пластины к левому и правому колесам, вставляешь рулетки в прорези вперед и назад на одной пластине, протягиваешь ленты под машину, вставляешь в прорези на другой табличке прочтите измерения как спереди, так и сзади, вычтите их и сравните результат со спецификацией схождения автомобиля, которая обычно составляет от 1/32 до 1/8 дюйма. Это не ракетостроение. Но что интересно, существует длинная и гордая история того, как делать это таким образом, либо потому, что нет под рукой приспособления для выравнивания, когда автомобиль находится на гоночной трассе, либо потому, что ни в одной мастерской по выравниванию нет спецификаций для вашего самодельного хот-рода.
Как вы понимаете, у этого метода есть пределы точности. Во-первых, с любым методом «сделай сам», после любой регулировки схождения автомобиль в идеале должен катиться вперед и назад, чтобы избежать любого перекоса шин (магазины обходят это, устанавливая передние колеса на вертушки, но немногие DIY- такие есть).
Существует старинное устройство, которое иногда называют измерителем схождения или линейкой для измерения схождения, которое позволяет избежать некоторых проблем с пластинами и лентами. По сути, это длинная жесткая линейка с прямым углом на одном конце, небольшой складной подставкой, которая удерживает прямой конец от земли, и откалиброванной стрелкой на другом конце. Указатель подпружинен, поэтому он мягко прислоняется к шине. Вы достигаете его под автомобилем, зацепляете конец под прямым углом вокруг одной шины, перемещаете приспособление, на котором находится указатель, к другой шине и настраиваете его так, чтобы указатель был на нуле. Затем вы вытаскиваете стержень и переворачиваете его в другую сторону, чтобы измерить другую сторону шины и прочитать показания указателя. Обходит проблему провисания рулетки и люфта в конце, и никаких металлических пластин ставить не нужно.
Harbour Freight раньше продавала палки для носков марки Cen Tech, но они также сняты с производства. Еще одна подделка китайского производства недавно была доступна здесь, на Amazon, а также на eBay примерно за 45 долларов плюс доставка, но, похоже, их нет в наличии.
Измеритель схождения со слегка подпружиненным стрелочным рычагом. Роб Сигел, Если вас беспокоит, что выпуклость на боковой стенке испортит измерения, следующий уровень точности — это использование того, что иногда называют линейкой схождения или выравнивающей линейкой, но по ошибке также называют измерителем схождения, поэтому, когда вы поищите «датчик схождения» или «датчик выравнивания», вы увидите оба типа. Когда вы впервые видите фотографию одного из них, то, на что вы смотрите, не будет иметь смысла, пока вы не поймете, что для того, чтобы его использовать, вам сначала нужно провести тонкую линию на обеих передних шинах, а затем использовать линейку для измерения этих прочерченные линии.
Для выравнивания моего Lotus я использовал датчик схождения со слегка подпружиненным рычагом указателя; Я купил один из них на Amazon до того, как они закончились.
Основная причина, по которой я выбрал его, заключалась в том, что, хотя точное выравнивание необходимо выполнять, когда передние колеса находятся на земле, Lotus настолько низок, что, пропустив что-нибудь вроде рулетки под автомобилем, залезть под него и повернуть резьбовые стержни, чтобы отрегулировать схождение — сложно. Я полагал, что, пока машина все еще на подъемнике, я мог бы использовать датчик схождения, чтобы отрегулировать схождение и, по крайней мере, получить его на приблизительном уровне, а затем настроить его на ощупь, как я успешно сделал с моим BMW 2002tii.
Частично удалось. Датчик схождения — это то, что вы ожидаете от недорогой копии китайского производства. Он состоит из двух половинок, которые нужно скрутить. Собранный блок имеет длину 6,5 футов, поэтому преимущество возможности быстро зацепить его за одну шину и сравнить с другой шиной сводится к тому, чтобы раскачивать что-то длинное металлическое в гараже, не задев обо что-то.
Кроме того, когда я начал его использовать, я был озадачен тем, что слегка подпружиненный указатель оттягивает рычаг от шины, а не к ней, что требует от вас вручную наклонять рычаг в шину.
