Здравствуйте, дорогие друзья! Думаю, многим из вас, водителей, знакома проблема запотевания и обмерзания боковых зеркал. Потому сегодня будет логично поговорить про подогрев зеркал своими руками.

Это не просто дополнительная опция, а порой крайняя необходимость. Она позволяет постоянно быть в курсе происходящего позади вас за счет четкой картинки без искажений от влаги, конденсата и налипшего снега.

При этом реализовать подогрев для зеркала можно разными способами. Перед тем как сделать первый шаг в этом правлении, предлагаю изучить несколько возможных вариантов. Коротко расскажу, как они выглядят, что собой представляют и как подключить, не обращаясь за помощью к специалистам, которые очевидно потребуют внушительную сумму денег за выполнение работы.

Разновидности

Существует несколько вариантов организации подогрева наружных зеркал заднего вида, которые условно делятся на электрозависимые и независимые от бортовой электросети на 12 В или 24 В.

Реализация подогрева зависит от конкретного материала, который вы будете использовать.

Выделяют такие разновидности:

  • Пленочные нагреватели. Очень удобные в применении, элементарные в установке и при этом довольно эффективный. Вариант для ленивых, если хотите;
  • Обогрев из лампочек. Изначально все автомобилисты, у кого штатного обогрева не было, но они хотели его получить, использовали лампочки. На сегодняший день технология устаревшая, но еще актуальная;
  • Проводниковые элементы. Здесь используется специальная плата, которая имеет нагревательные элементы. Сложного в установке ничего нет, а ассортимент обширный;

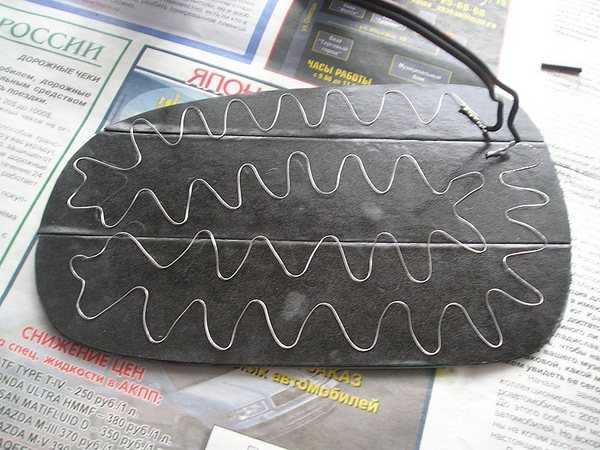

  • Проволочные. В качестве нагрева используется специальная проволока. Также реализовать можно, если соблюдать некоторые правила.

Чтобы внести некоторую ясность, предлагаю каждый вариант теперь рассмотреть отдельно.

Исходя из полученной информации вы сможете решить, что вам подходит, а от какой идеи лучше отказаться.

Организовать самодельный подогрев можно на любом зеркале. Все зависит от ваших пожеланий, умений и финансовых возможностей.

Самодельные системы подогрева, судя по публикациям на Drive2, чаще всего встречаются:

  • на Ваз 2110;
  • Деу Нексия;
  • Деу Ланос;
  • ВАЗ классика;
  • Лада Калина;
  • Рено Логан;
  • на грузовиках типа Газель;
  • ВАЗ 2109;
  • Рено Сандеро;
  • Шевроле Авео и пр.

Если вы хотите нечто подобное из себе, предлагаю познакомиться с краткими экскурсами в вопросы создания обогрева тем или иным методом.

Использование лампочек

Это самый старый метод среди всех существующих. Но ничего удивительного в том, что для обогрева используют лампы накаливания, нет совершенно.

Фактически такие лампочки это нагревательные приборы. Около 90% электричества они тратят на тепло, и лишь 10% идет на световые излучения. Чтобы создать систему обогрева, лучше всего взять пару маломощных лампочек на 10 Ватт, либо же 1 двухнитиевую, что позволит каждую спираль подключать отдельно. Обычно их размер вполне входит в корпус зеркала. Важно лишь разместить лампу так, чтобы она не касалась внутренних поверхностей зеркала и самого корпуса.

Сам процесс установки обогревателя довольно трудоемкий. Но многие справляются своими силами.

Если вас интересуют подробности процесса, его можно разделить на несколько этапов. Хорошо подумайте, прежде чем использовать лампы. Все же метод устарел и есть ряд альтернативных решений.

Но все же опишу процесс поэтапно. Выглядит это примерно так:

  • снимается корпус зеркала;
  • разбирается корпус;
  • передняя стенка обрабатывается термостойким материалом;
  • сверху изоляции наносится слой фольги для отражения тепла;
  • лампочка фиксируется проводами с помощью патрона или хомутов;
  • все тщательно изолируется;
  • подключиться к питанию;
  • вывести кнопку;
  • собрать все в обратной последовательности;
  • проверить работоспособность;
  • запустить обогрев.

    • Обычно для активации обогрева выводится отдельная кнопка. При работе 2 ламп на 10 Ватт зеркало может прогреться и избавиться от наледи примерно за 2-5 минут.

    Но такие лампы требуют много энергии и оставлять их долго включенными нельзя.

    Печатные платы

    Такой вариант проще и эффективнее, нежели лампочные обогреватели. Их отыскать не сложно на рынке или заказать через Алиэкспресс.

    Фактически здесь речь идет о 2 слоях полимерного материала, между которыми находятся проводники из нихрома или иного материала. Подобные изделия бывают модельными, предназначенными для зеркал конкретных авто, либо универсальные. При необходимости они подрезаются и адаптируются под любое зеркало.

    Сама установка выглядит так:

    • снимается и разбирается корпус зеркала;
    • внутренняя сторона обезжиривается;
    • затем приклеивается плата клеем типа Момент;
    • к боковым клеммам на нагревателе подключаются провода;
    • их припаивают и изолируют;
    • провода ведутся к автомобильной проводке;
    • на панель выводится кнопка управления;
    • для улучшения эффективности стоит обработать корпус внутри теплоизоляцией и фольгой.

    Подобные изделия лучше брать в комплекте, как в случае с Defogger DC12.

    С вашего позволения, рассматривать установку проволочных нагревателей я не буду. Здесь в основе идут вольфрамовые нити, которые обеспечивают высокую температуру и требуют крайне тщательного подхода к организации подогрева. Слишком много рисков при попытках самостоятельной сборки.

    Пленки

    Как по мне, для самостоятельной реализации пленки будут наиболее простым и правильным решением. Только учтите, что пленки для обогрева зеркал бывают 2 типов.

    • Пленочные резисторные материалы. Считаются надежными, простыми в установке и эффективными. Монтаж мало чем отличается от фиксации плат. Пленку крепят к обратной стороне зеркала, используя клей или двухсторонний скотч. В комплекте уже есть отводящие провода, которые соединяются с проводкой автомобиля и кнопка выводится на панель в удобное место;
    • Простые пленки. Никакого соединения с электропроводкой здесь не требуется. Это вариант для ленивых, поскольку все делается за пару минут без особых усилий и демонтажа зеркала. Такие пленки, называемые антидождь, устанавливаются в несколько шагов. Сначала зеркало зачищается, проверяются метки, отделяется этикетка, в центр приклеивается пленка, удаляются пузыри воздуха и снимается верхний защитный слой.

    Со вторым вариантом пленки речь идет не об обогреве, а о создании специального водоотталкивающего слоя. При этом работает пленка хорошо, многие, кто успел купить ее, остаются довольными. Плюс никаких работ с подключением, утеплением, фольгированием и пр.

    А вы использовали какие-то обогреватели? Как вы вообще решаете проблему обледенения и запотевания боковых зеркал заднего вида? Делитесь своими секретами и наблюдениями в комментариях.

    Спасибо за внимание! Обязательно подписывайтесь, оставляйте отзывы, задавайте актуальные вопросы, если они у вас есть!


    Watch this video on YouTube

    Как сделать и подключить подогрев зеркал

    Самым главным вопросом во время управления автомобилем является конечно же комфорт водителя и его хороший обзор. И чаще всего именно качество обзора страдает во время зимних поездок, когда зеркала автомобиля замерзают. Естественно, что когда каждый день водитель утром выезжает на работу, у него нет времени, чтобы чистить зеркала, а езда без возможности оценить дорожную обстановку сзади – это попросту небезопасно как для водителя, так и для окружающих.

    В такой ситуации счастливчиками себя чувствуют те, кто либо купил автомобиль с подогревом зеркал заднего вида, либо же, кто установил такую систему самостоятельно. Именно поэтому давайте рассмотрим возможность своими руками установить подогрев зеркал в своем автомобиле, не обращаясь в агентства тюнинга или автомастерские.

    Простой и сложный способ

    Для того, чтобы определиться с тем, будем ли мы совсем уж экономить или купим готовые нагревательные элементы для зеркал, давайте разберемся с тем, с чем же придется столкнуться при самостоятельном изготовлении нагревательных элементов.
    Во-первых, придется обзавестись хотя бы базовыми навыками работы с паяльником и приобрести вольфрамовые нити, которые будут использоваться в качестве нагревательного элемента. Кроме того, будет нужно что-то придумать с основой, на которую будут наклеиваться такие нити и стоит учесть, что вольфрамовые нити довольно сильно нагреваются и основу нужно будет брать такую, чтобы она не обгорала.

    Куда более простым способом будет, конечно же, покупка готовых нагревательных элементов, которые подойдут для практически любых зеркал заднего вида. Этот вариант обойдется вам не намного дороже, но проблем с установкой у вас будет на порядок меньше, так что мы остановимся именно на простом способе организации подогрева для зеркал заднего вида.

    Выбираем нагревательный элемент

    Конечно, в большинстве своем нагревательные элементы, которые устанавливаются внутри боковых зеркал, одинаковы. Однако, есть отличия в форме и размерах самого элемента, так что если вы сами не сможете с уверенностью сказать, что именно этот элемент вам подойдет, лучше посоветуйтесь с продавцом, так как чаще всего нагреватели изготавливаются для конкретных моделей автомобилей или для целых линеек авто с одинаковыми по размерам и по форме зеркалами.

    Если возможности проконсультироваться нет, то лучше купить нагревательный элемент, чуть меньший по размеру, чем сама зеркальная поверхность. В таком случае вы защитите себя от неприятной ситуации, когда придется подрезать корпус нагревателя, что чревато разгерметизацией и перегоранием элемента во время эксплуатации.

    Также при покупке убедитесь, что напряжение и сила тока, указанные на нагревательном элементе, подходят для запитывания от аккумулятора вашего автомобиля.

    Готовимся к установке подогрева зеркал

    Неважно, изготовили ли вы нагревательный элемент для зеркал заднего вида или купили уже готовый, дальнейшие действия по установке будут одинаковыми. Самое время обзавестись необходимыми инструментами для разборки и обратной сборки ваших зеркал. Для этого нам понадобится:



    • Строительный фен
    • Емкость с горящей водой
    • Острый нож
    • Пластмассовый скребок
    • Дрель
    • Паяльник и припой

    Также рекомендуем вам обзавестись отверткой подходящих размеров и нужного типа, чтобы раскрутить зеркало. Также обратите внимание на то, как вы будете подключать подогрев зеркал в питанию автомобиля. В том случае, если вы купили готовый нагревательный элемент, проблем у вас не будет, ведь чаще всего в комплекте идут и необходимые для подключения провода, и конечно же — отдельная кнопка включения, которую можно будет расположить либо где-то под приборной панелью, либо же вовсе разместить ее на самой панели.

    Раскручиваем зеркала


    Пора приступать к самой сложной части работы. При помощи строительного фена нужно тщательно разогреть оправку зеркального элемента зеркала заднего вида. Вместо фена можно использовать емкость с горячей водой, в которую нужно поместить зеркало заднего вида целиком, но для этого необходимо предварительно снять зеркало с автомобиля.

    В том случае, если корпус ваших зеркал собирается из двух половинок и фиксируется при помощи болтов, воспользуйтесь отверткой, чтобы отвернуть их и разъединить корпус зеркала. В том случае, если болты не поддаются, можно использовать небольшое количество средства для откручивания болтов, но чаще всего они откручиваются достаточно просто.

    Готовим нагревательный элемент и место для него


    Когда будете вынимать зеркальное покрытие, делайте это очень осторожно, ведь его очень легко повредить. Лучше всего делать это при помощи пластиковых инструментов и вовсе отказаться от металлических, ведь ими можно поцарапать стекло или даже его разбить.
    Пора осмотреть корпус зеркала, чтобы понять, поместится ли там нагревательный элемент. В том случае, если для него места явно не хватает, можно вооружиться небольшим канцелярским ножом и аккуратно подрезать ребра жесткости корпуса, чтобы увеличить свободное место.

    Снятие зеркальной поверхности руками профессионала:

    Также заранее посмотрите на то, как вы будете проводить проводку для нагревателя. Для этого советуем приложить нагревательный элемент и отметить место, где при помощи дрели нужно будет сделать небольшое отверстие для проводки.
    Если нагреватель подходит по размерам, то самое время его приклеить на место. Для этого стоит использовать двухсторонний скотч, но убедитесь, что после наклеивания внутреннюю поверхность корпуса зеркала, контакты не будут касаться самой зеркальной поверхности, ведь в противном случае вы можете испортить поверхность.

    Подключаем проводку и собираем зеркало


    После того, как нагреватель будет приклеен, советуем вам проверить, работает ли он. Для этого достаточно запитать нагреватель и если все в порядке, то можно подключать выход проводки, которую вы будете закладывать под обшивку машины и собирать корпус.
    Для этого Также воспользуйтесь феном и разогрейте держатель, который зафиксирует зеркальную поверхность, установите ее и нагреватель в корпус зеркала и защелкните корпус. В том случае, если нужно закрутить болты, фиксирующие корпус, убедитесь, что при закручивании они не повредят нагреватель.

    Пример работы зеркала заднего вида с подогревом в условиях дождя:

    Проводку лучше всего прокладывать либо под обшивкой, либо в недоступных для глаз местах. Не стоит брать слишком толстые провода, ведь они могут уменьшить силу тока в нагревательном элементе.

    Если вы будете подключать подогрев зеркал к отдельным кнопкам включения нагревателя, не забудьте продумать место, где вам было бы удобно установить эту кнопку, но универсального совета вам дать не сможет никто, так как салон каждого автомобиля индивидуален и нужно смотреть по ситуации.
    И пример работы зеркал с подогревом в зимнее время:

    Меры предосторожности и эксплуатация

    Для того, чтобы обезопасить нагреватель от короткого замыкания и перегорания, нужно подключать его через предохранитель и тщательно изолировать места, через которые влага может попасть на контакты или нагреватель. Для этого можно использовать обычный силиконовый клей, которым можно затереть отверстие, через которое вы пропускали проводку. Также для надежности можно при помощи герметика заделать шов между половинками корпуса зеркала заднего вида.


    И конечно же, если вы использовали емкость с горячей водой для того, чтобы разобрать зеркало, перед проверкой работы нагревателя, нужно тщательно высушить зеркало заднего вида, чтобы не произошло короткого замыкания. Для этого лучше всего использовать бытовой фен. И конечно же, нельзя использовать горячую воду для размягчения оправки зеркала после того, как к зеркалу будет приклеен нагреватель, так что фен вам понадобится в любом случае.


    Если вы все сделали правильно, то усовершенствованные зеркала можно будет эксплуатировать как обычно без всяких ограничений. С такой задачей как установка подогрева в зеркала заднего вида справится практически любой человек, который не боится сам модифицировать автомобиль. А удовольствие от езды с чистыми зеркалами в любую погоду стоит того, чтобы потратить около часа на такую простую процедуру.

    Просмотры: 0

    Изготовление зеркала для ванной без конденсата

    Введение

    В этом посте описывается, как сделать зеркало для ванной без конденсата с помощью автоматического нагревателя зеркал. См. тот, который я сделал в 2007 году здесь. Посмотрите внимательно, и вы заметите конденсат по краям, но не в центральной зоне обогрева.

    Без нагревателя невозможно пользоваться зеркалом, предварительно не протерев его тряпкой. Вдобавок холодные зеркала во влажной атмосфере обычно снова запотевают после протирки.

    С активным обогревом зеркала можно сразу выйти из ванны или душа и сразу же использовать зеркало.

    Извинения

    Когда я впервые создал этот пост в 2017 году, я не мог правильно определить марку датчика движения PIR и линейного реле, которые я использовал. Я не смог распознать торговую марку на передней панели линейного реле. Датчик хорошо виден в ванной, но не имеет на нем торговой марки ни внутри, ни снаружи. Но я только что нашел инструкцию к датчику, и она называется Home Easy.

    В 2017 году я искал предметы в Интернете и обнаружил, что они или аналогичные предметы были доступны в Lightwave. Поэтому я обозначил их в этом посте.

    Моим первоначальным источником этих предметов была компания B&Q, где для их рекламы была установлена ​​большая витрина. Это длилось недолго, и хотя продукты Home Easy доступны, купленные мной товары в настоящее время ими не продаются.

    В этом посте я переименовал устройства как Home Easy, но любой, кто хочет их купить, должен искать в:

    • Простой дом,
    • Световая Волна,
    • Умные программы,
    • Байрон Домашняя автоматизация.

    . . . назвать лишь несколько.

    Почему я выбрал самодельное зеркало для ванной без образования конденсата

    В 2007 году я перестроил свою ванную комнату, решив сделать зеркало для ванной без образования конденсата, нагрев его электрическим нагревателем выше точки росы в помещении.

    Доступные на рынке зеркала с подогревом, как правило, выступали за стену не менее чем на 2 см и поэтому собирали пыль вдоль верхнего края. Я также не был слишком доволен какой-либо системой освещения по периферии зеркала. Возможно, такие зеркала предназначены для встраивания в стену, но все фотографии, которые я видел, предполагают, что они обычно монтируются на поверхность.

    В ходе расследования я обнаружил, что можно купить самоклеящиеся обогреватели, работающие от сети, чтобы приклеить их к задней части зеркального стекла. Поэтому я решил сделать это сам.

    Как я построил зеркало для ванной комнаты без конденсата

    Я купил обычное зеркальное стекло толщиной 4 мм для крепления на стене как плитку (630 мм x 700 мм). Ну, похоже, что это просто еще одна плитка — большая плитка — эквивалентная по площади чуть более трем плиткам размером 45 см x 31,5 см.

    Площадь за зеркалом обрезается до блока стены, где необходимо, оставляется место на глубину штукатурки (1 см), плитки (9мм) и плиточный клей (1-2мм). Я обнаружил, что у меня может быть зазор> = 2 см за зеркалом для размещения проводки. Мое зеркало впаяно в стену вровень с плиткой. Пальцы не могут обойти край зеркала. Вода не может проводить электричество из-за зеркала вперед. Так что это очень безопасный способ сделать это в ванной комнате.

    Он находится на одном уровне со всеми остальными плитками, уложенными на стену, но затирка по краю представляет собой силиконовый герметик для ванн. Герметик — это не просто затирка, он удерживает зеркало на месте вдоль верхнего и боковых краев. Нижний край опирается на стеклянную полку, выступающую из стены.

    ПРИМЕЧАНИЕ: Зеркало можно снять со стены, разрезав герметик ножом.

    Нанесение грелки

    Пример 28-ваттной антизапотевающей прокладки для зеркал с неклейкой стороной.

    Чтобы сделать мое зеркало для ванной комнаты без конденсата, мне пришлось приобрести грелку, чтобы приклеить ее к стеклу зеркала. Для этой цели изготавливаются самоклеящиеся утеплители различных размеров. Я не нашел большого выбора и не смог выбрать такой большой, как хотел. Я получил один, который оставил неотапливаемую границу вокруг центральной отапливаемой зоны. Граница составляет около 5 см с каждой стороны и 10 см сверху и снизу.

    В инструкции к зеркальным обогревателям указано, что между подкладкой и краем стекла должен быть оставлен край не менее 5 см. Это на тот случай, если задняя часть зеркала будет доступна, когда зеркало установлено поверх стены. В целях электробезопасности пальцы не могут приблизиться к каким-либо электрическим соединениям, особенно во влажной ванной комнате. Кроме того, эффект нагрева в любом случае будет распространяться за пределы грелки к краю зеркала — возможно.

    Нагревательные пластины изготовлены из резистивных полос, ламинированных между гибкими пластиковыми листами. Они имеют тонкий гибкий соединительный кабель с двумя жилами. Мой потребляет около 30 Вт энергии и работает от сети переменного тока 230/240 В.

    Чтобы прикрепить обогреватель к задней части зеркала, я придумал, как его центрировать. Затем я отметил заднюю часть зеркала, чтобы выровнять его, и снял защитную бумагу, разглаживая ее.

    Одним из источников электрогрелки является компания TLC Direct. Этот пример грелки имеет эти технические инструкции в файле PDF.

    Снятие зеркала для технического обслуживания

    Присоска с двумя чашками

    Если зеркало в ванной без конденсата должно быть удалено, необходимо прикрепить две присоски с двойной чашкой, чтобы удерживать его, в то время как острый нож используется для разрезания удерживающего его герметика место. После отсоединения проводки в задней части стены подъемники с двойными чашками будут вытягиваться, чтобы удалить ее, и провода также будут выходить из стены.

    Управление обогревателем

    В моем случае провода от обогревателя проходят сквозь стену и выходят на другую сторону, т.е. за пределы ванной комнаты. Обогреватель работает напрямую от сети и потребляет около 30 Вт. Им можно было управлять с помощью простого переключателя, а его малая мощность позволяет питать его от цепи освещения или, что более идеально, от ответвления с предохранителем от кольцевой сети. Я хотел что-то более автоматическое, просто чтобы оно срабатывало в то время, когда в ванной будет образовываться конденсат. Это время только тогда, когда кто-то принимает ванну или душ. Другое использование ванной комнаты не приводит к образованию водяного пара.

    Поскольку прямой переключатель либо случайно не включался, либо пользователи забывали включить его перед тем, как пойти в душ, я искал автоматический метод управления нагревателем.

    Я нашел целый ряд деталей Home Easy в B&Q и выбрал пассивный инфракрасный (PIR) датчик движения Home Easy RF (больше не доступен) и соответствующее встроенное реле беспроводного приемника.

    ПРИМЕЧАНИЕ. Поскольку в 2007 году я изготовил это зеркало для ванной комнаты без конденсата, версии компонентов Home Easy, которые я использовал, больше не доступны. Тем не менее, Home Easy выпускает более поздние версии, которые, я уверен, будут работать так же. — ХК

    Использование беспроводного ИК-датчика движения

    ПРИМЕЧАНИЕ. Эти ИК-датчики движения поставляются с инструкциями по установке и эксплуатации.

    Датчик движения Home Easy HE-303 PIR крепится к потолку.

    Я закрепил инфракрасный датчик движения HE-303 с питанием от батареек (2 x AAA) на потолке над ванной. У него есть беспроводной передатчик, который передает сигнал удаленному реле. У него нет подключения к сети, поэтому он соответствует правилам безопасности для ванных комнат. Приемное реле монтируется снаружи ванной комнаты, где проводка зеркала ванной комнаты без конденсата выходит из стены.

    Home Easy HE-303 PIR датчик движения, вид изнутри с элементами управления.

    Передатчик датчика движения PIR имеет четыре встроенных настройки таймера. Это:

    1. 5 с (секунд).
    2. 1 м (минута).
    3. 5м (минут).
    4. 10м (минут).

    Таким образом, после активации ИК-датчик движения будет оставаться включенным в течение фиксированного периода времени. В моем случае я установил его на 5 минут. Он будет гореть до тех пор, пока они будут двигаться (во время принятия душа), и будет гореть в течение 5 минут после того, как они покинут зону обнаружения. По истечении этого времени остаточное тепло предотвратит образование конденсата на зеркалах, пока они не закончатся в ванной. Я считаю, что это сводит потребление электроэнергии к минимуму.

    Иногда случались сбои, когда зеркало оказывалось горячим на ощупь, потому что оно было включено, когда оно должно было быть выключено.

    Тепло можно почувствовать на лице, когда вы смотрите в зеркало в ванной без конденсата.

    Существует три настройки уровня фонового освещения:

    1. L (низкий).
    2. М (средний).
    3. Н (высокий).

    High (Высокий) подходит для хорошо освещенной ванной комнаты.

    Три настройки диапазона, отсутствующие в более поздних моделях:

    1. 1М.
    2. 3М.
    3. 6М.

    Положения переключателя обучения, используемые при подключении датчика к реле:

    1. УДАЛ (удалить).
    2. КОМПЛЕКТ.

    Монтаж ИК-датчика движения

    ИК-датчик движения предназначен для настенного монтажа для обнаружения людей и включения света. Он использует инфракрасные линзы, которые позволяют ему видеть свет, приближающийся под углом. Я установил его на потолке над ванной, чтобы воспользоваться этим углом обнаружения. Он принимает только инфракрасный сигнал из области возле стены за ванной. Так что кто-то должен стоять в ванне, чтобы быть обнаруженным. Он также поставлялся с пластиковыми шторками, которые я прикрепил, чтобы он не обнаруживал, что кто-то пользуется умывальником. Умывальник немного нависает над ванной на противоположном от душа конце. Установленный таким образом, он обнаруживает только людей, стоящих в ванне между ИК-датчиком и душевой кабиной. См. приблизительные диаграммы ниже.

    Вид сбоку на ванную комнату с ИК-датчиком движения Вид на торец ванной комнаты с ИК-датчиком движения

    Использование беспроводного реле для включения обогревателя зеркала в ванной

    ПРИМЕЧАНИЕ. Эти беспроводные реле поставляются с инструкциями по установке и эксплуатации.

    Home Easy In-line Relay

    На приведенном выше рисунке показано беспроводное линейное реле Home Easy, запрограммированное реагировать на беспроводной сигнал, посылаемый датчиком движения Home Easy PIR. Реле имеет питание 230/240 В, подключенное к одной паре контактов (внешняя пара), а к другой паре контактов подключен обогрев зеркал.

    ПРИМЕЧАНИЕ: В этой модели линейного реле соединения открыты, и до них можно дотронуться острым предметом. Более поздняя модель выглядит более надежной. Если есть сомнения в их электробезопасности, поместите их в пластиковый ящик с крышкой и прикрепите предупредительную этикетку.

    При срабатывании ИК-датчика движения реле срабатывает и подключает электропитание к обогревателю зеркал. Реле остается включенным до тех пор, пока не истечет период времени датчика движения. Затем отключается обогрев зеркал. Пока движение ощущается в течение этого периода времени, период постоянно сбрасывается, чтобы начать заново.

    Ниже приведена схема подключения обогревателя зеркал без конденсата:

    Схема подключения обогревателя зеркал

    На схеме показан выключатель освещения, последовательно соединенный с контактом реле и обогревателем зеркал. Используется для отключения цепи обогревателя зеркала в случае неисправности или просто для его отключения.

    Стеклянная полка под зеркалом в ванной без конденсата

    Я использовал изготовленный на заказ алюминиевый профиль, прикрученный к блоку, чтобы закрепить полку из закаленного стекла специальными винтами, чтобы она плотно прилегала к стене.

    Полка выступает над плиткой, которая дает ей некоторую поддержку. Плитки тщательно обрезаются по размеру и приклеиваются таким образом, чтобы они выступали вверх и над нижней частью захватного канала. Я тщательно выровнял полку на подушке из раствора для плитки, чтобы шарикоподшипник не скатился с нее. (Никто не хочет, чтобы их помада катилась по полу, не так ли.)

    Я установила полку над изогнутым полотенцесушителем. Таким образом, обрезание передней кромки, чтобы соответствовать кривизне радиатора, улучшило его внешний вид. Я придал ему форму, сделав картонный шаблон, изогнутый, как радиатор, и моя местная стекольная компания (Abbey & Burton Glass) вырезала его по шаблону.

    Как я сделал шаблон для полки

    Чтобы сделать шаблон, я взял длинный кусок картона из открытой пачки хлопьев и нарисовал на нем основную прямоугольную полку. Я продолжил, поставив неустановленный радиатор вверх дном на картон, чтобы совместить его с одним длинным краем на моем рисунке. Затем я провел карандашом по верхней трубе радиатора, чтобы скопировать кривую, сглаживая любые неровности на линии позже. Монета отлично подходит для создания закругленных углов.

    Я понял, что могу получить асимметричную полку, если кривая сместится. Поэтому я предпринял следующие действия, чтобы полка выглядела симметрично.

    Я вырезал кривую для половины полки от одного закругленного угла до середины полки. Сложив открытку посередине так, чтобы правый конец лежал точно над левым, я смог разрезать вторую половину, следуя разрезу первой половины. Таким образом, я получил симметричную кривую.

    КОНЕЦ СТОЛБА

    Просмотры сообщений: 4691

    Зеркала с подогревом своими руками???? | Привод Accord Honda Forums

    JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.

    Что бы взять эти http://www.ebay.com/itm/UNIVERSAL-M…Parts_Accessories&hash=item1e740ca70e&vxp=mtr

    и подключить их к зеркалам моей машины, я не беспокоюсь о проводке я могу сделайте это, но они удаляют мои текущие зеркала и добавляют их к задней стороне, что меня беспокоит.

    Я уверен, что есть какая-то связь с задней частью моих зеркал, мне придется разрезать эти сетки, чтобы они подошли?? Будут ли они вообще работать после обрезки?

    Как вытаскивается стекло, просто выдергивается? У меня есть зеркала с электроприводом, просто нет обогрева, и в дни ниже 20 градусов это чертовски не иметь обогрева зеркал

    Что вы, ребята, думаете об этом, возможно это или нет, и что нужно сделать, как я уже сказал, не беспокойтесь о проводке, просто будет ли это работать на задней части моих зеркал или нет
