Как самостоятельно снять коробку на ВАЗ 2107: пошаговая инструкция и фото

Коробка передач — одна из основных составляющих ходовой части авто. Она должна быть всегда правильно отрегулирована и исправно работать. Для осуществления самостоятельного ремонта КПП необходимо знать, как снять коробку на ВАЗ 2107. В статье дана подробная инструкция и видео, в которых описан и показан процесс снятия коробки, перечислены необходимые для работы инструменты.

Замена коробки передач может потребоваться в следующих случаях:

  • выходе ее из строя;
  • при появлении шумов, свидетельствующих о ее неисправности;
  • при неисправной коробке могут заблокироваться колеса во время движения;
  • течь масла также свидетельствует о неполадках.
 Загрузка ...

Содержание

[ Раскрыть]

[ Скрыть]

Процесс снятия коробки

Чтобы провести процедуру снятия, автомобиль необходимо поместить на эстакаду, подъемник или смотровую яму, так как процесс трудоемкий и тяжелый. Снятие коробки невозможно без помощников, поэтому следует позвать пару человек желательно с опытом ремонта автомобилей.

Инструменты

Для проведения процедуры снятия коробки передач потребуются следующие инструменты:

  • набор гаечных ключей, в котором должны быть ключи на «10», «13» и «19»;
  • можно использовать накидные с головками тех же размеров, карданные шарниры с удлинителем, на который будут надеваться головки;

    Набор ключей

  • пассатижи;
  • плоская и крестовая отвертки;
  • пинцет;
  • воронку;
  • емкость для масла;
  • подпорка для коробки передач;
  • чистые тряпки.

Этапы

  1. Работы начинаются с поднятия капота автомобиля ВАЗ 2107. В первую очередь следует отсоединить минусовую клемму на аккумуляторе. Далее снимается панель радиоприемника.
  2. Нажав на рычаг КПП, следует вставить отвертку либо другой подходящий инструмент в отверстие втулки запорного типа, отодвигая ее вниз, вывести из стержневой полости.

    Снимаем рукоятку

  3. Затем стержень рычага нужно вытянуть из рычага коробки передач. С помощью пинцета из вытащенного стержня извлекается резиновая демпфера рычага.
  4. Воспользовавшись двумя отвертками, следует разжать лепестки самой верхней втулки и снять ее с рычага. Затем необходимо снять еще две втулки: нижнюю резиновую (А) и запорную (Б).

    Снятие втулок с рычага

  5. Сдвинув обивку на полу, с помощью крестовой отвертки откручивают четыре самореза, удерживающие крышку, прикрывающую отверстие вокруг ручки.
  6. Освобожденную крышку снимают вместе с уплотнителем в виде поролона с рычага.

    Снимаем крышку с уплотнителем

  7. С помощью отвертки откручивают два болта, которые держат чехол ручника. Теперь чехол можно снять. Далее следует окрутить все болты на полу, которыми прикручен коврик в передней части автомобиля.
  8. Отодвинув передние сиденья до упора назад, следует открутить болты, удерживающие крепления салазок, по которым двигаются сиденья в автомобиле ВАЗ 2107. Затем надо снять металлические накладки на порогах обеих дверей, открутив по четыре болта с каждой стороны.
  9. Когда будут откручены все болты, нужно свернуть коврик, надеть кольцо, которое находится в коврике, на кулису. Открутив два болта, удерживающих крышку кулисы, необходимо снять ее с посадочного места.
  10. Затем следует снятие шланга, через который поступает теплый воздух в воздушный фильтр.
  11. Далее необходимо снять приемную трубу системы выпуска газов.
  12. Открутив гаечным ключом все болты, удерживающие стартер на картере сцепления, следует стартер сдвинуть вперед.
  13. Отвернув пробку на сливном отверстии картера сцепления, необходимо слить все масло, находящееся в нем, в приготовленную емкость.
  14. Далее с машины снимается глушитель, отсоединяется муфта кардана от фланца коробки.
  15. На следующем этапе нужно отсоединить выключатель от фонарей заднего хода, расположенный с правой стороны коробки.
  16. С помощью пассатижей или руками следует ослабить гайку, удерживающую трос спидометра, а затем отсоединить кончик троса от редуктора.

    Отсоединяем трос
    от редуктора

  17. Далее снимают рабочий цилиндр сцепления, оставляя на нем шланг.
  18. На следующем этапе с помощью торцевого ключа на 10 откручивают болты на крышке картера сцепления (четыре на первых моделях ВАЗ 2107, на более поздних – два), чтобы ее снять.
  19. Потом необходимо снять карданную передачу, открутить две гайки, с помощью которых крепится поперечина к кузову ВАЗ 2107.
  20. Так как КПП весомая, под нее необходимо подставить приготовленную надежную подпорку.

    Устанавливаем надежную подпорку

  21. Используя торцовый ключ на 19, необходимо открутить четыре болта, благодаря которым картер сцепления крепится к блоку цилиндров.

    Откручиваем гайки крепления КПП к картеру сцепления

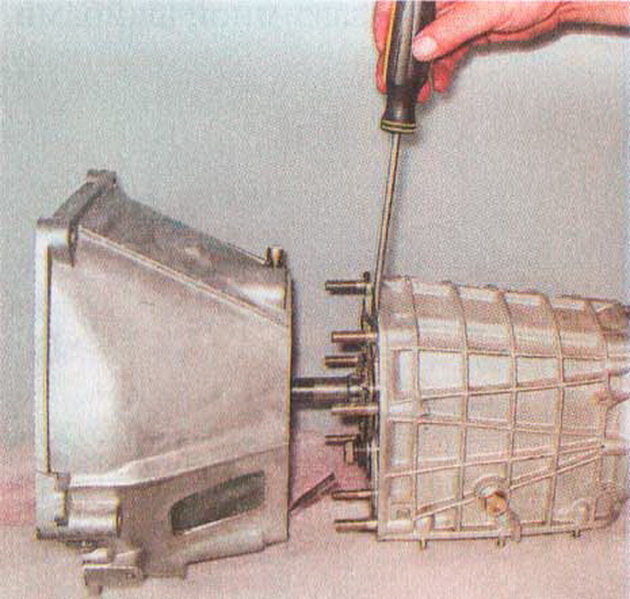

  22. Далее следует отодвинуть картер от блока цилиндров, вставив в пространство между этими комплектующими отвертку. Таким способом картер сцепления снимают с направляющих втулок.
  23. Чтобы освободить вал, надо сместить коробку передач назад и держать ее в таком положении пока не будет выведен первичный вал из ступицы ведомого диска. Одновременно следует первичный вал впрессовывать из внутреннего кольца подшипника.

    Сдвигаем коробку назад

  24. На завершающем этапе производится снятие КПП.

Нельзя для опоры конца первичного вала коробки передач использовать упорный фланец корзины сцепления.

Видео «Классика снятия КПП на автомобиле ВАЗ»

Это видео о том, как снять коробку переключения передач своими руками на автомобиле ВАЗ.

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (100.00%)

Нет

Снимаем и устанавливаем КПП ВАЗ-2107 самостоятельно

Коробка передач принадлежит к числу наиболее важных узлов автомобиля, от бесперебойной работы которых зависит долговечность и надёжность машины. Если возникает необходимость снять КПП для её замены или проведения ремонтных работ, следует быть уверенным в том, что без демонтажа коробки в данном случае не обойтись, т. к. снятие КПП представляет собой достаточно сложный и трудоёмкий процесс, особенно если он выполняется впервые. Замена или ремонт коробки на СТО — мероприятие дорогостоящее, поэтому многие владельцы автомобилей ВАЗ-2107 предпочитают выполнять эти работы самостоятельно. Что следует знать автолюбителю, который впервые снимет КПП «семёрки» без посторонней помощи?

Когда может потребоваться демонтаж КПП ВАЗ-2107

Демонтаж КПП ВАЗ-2107 может потребоваться, если необходимо:

  • заменить или отремонтировать сцепление;
  • заменить сальники коленчатого вала и первичного вала коробки;
  • заменить или провести ремонт самой КПП.

В случае с заменой сцепления коробку можно и не снимать полностью, а только сместить её в сторону, чтобы первичный вал КПП вышел из корзины сцепления, но доступ к деталям сцепления в этом случае будет ограниченным. Полный демонтаж коробки передач позволяет в этом случае осуществить визуальную ревизию таких компонентов, как картер сцепления, а также сальники первичного вала КПП и коленвала, и, в случае необходимости, заменить их.

Признаками того, что требуется ремонт или замена самой коробки, могут быть течь масла, посторонние шумы, блокировка колёс при движении и т. д. При появлении первых симптомов не следует затягивать с ремонтом, чтобы не дать КПП выйти из строя.

Коробка передач — один из ключевыз узлов автомобиля

Крепление КПП ВАЗ-2107

Передняя часть коробки фиксируется на двигателе болтами крепления картера сцепления. При снятии КПП эти болты откручиваются в последнюю очередь. Снизу коробка поддерживается поперечиной или кронштейном, который крепится к кузову болтами и гайками на 13. Поперечина имеет такую деталь, как подушка: именно на ней лежит тело КПП. При износе подушки может появиться вибрация во время движения, поэтому она должна плотно прилегать к корпусу коробки передач. Подушка крепится к кронштейну двумя болтами на 13. Задняя часть КПП соединяется с карданным валом тремя болтами на 19.

Видео: как снять и поставить на место подушки КПП ВАЗ-2107

Как самостоятельно снять КПП ВАЗ-2107

Прежде чем приступать к демонтажу КПП, следует подготовить инструменты и материалы, которые могут потребоваться при работе, а также определиться с местом проведения разборки.

Снять можно (даже проще одному — никто не мешается), на яму доску поперёк положить, коробку стащить на эту доску.
А вот воткнуть одному, наверное, очень сложно, проблема даже не в весе КПП, а одеть КПП на вал, чтобы коробка «села»

[x]

http://www.lada-forum.ru/index.php?showtopic=49447

Какие потребуются инструменты

Для снятия и установки на место коробки передач ВАЗ-2107 потребуются:

  • набор рожковых и накидных ключей, среди которых обязательно должны быть ключи на 10, 13, 19;
  • набор головок тех же размеров, что и ключи, а также карданные шарниры с удлинителем;
  • пассатижи, отвёртки, пинцет;
  • воронка и ёмкость для масла;
  • домкрат и деревянные брусья;
  • ветошь.

Подготовительные работы

Работы по снятию коробки передач ВАЗ-2107 выполняются, как правило, в смотровой яме, на эстакаде или с использованием подъёмника. Последовательность действий при этом может быть следующей:

  • автомобиль приподнимается домкратом с обеих сторон, подкладываются деревянные брусья, чтобы задняя часть оставалась на весу;

    Перед началом работы автомобиль приподнимается домкратом с обеих сторон, подкладываются деревянные брусья, чтобы задняя часть оставалась на весу

  • отсоединяется карданный вал. Для этого необходимо рычаг переключения передач перевести в нейтральное положение, чтобы карданный вал можно было вращать рукой. После этого откручиваются три гайки, которыми муфта кардана крепится к фланцу КПП;

    Откручиваются три гайки, которыми муфта кардана крепится к фланцу КПП

  • вращая карданный вал, необходимо вынуть болты, которые удерживались гайками, и отсоединить муфту кардана от фланца коробки передач;

    Вращая карданный вал, необходимо вынуть болты, которые удерживались гайками, и отсоединить муфту кардана от фланца коробки передач

  • откручиваются четыре гайки, которыми карданный вал крепится к заднему мосту, кардан отсоединяется и отводится в сторону;

    Кардан отсоединяется от заднего моста и отводится в сторону

  • отключается (или совсем снимается) аккумулятор автомобиля;
  • снимается глушитель целиком, т.
    е. его задняя часть, резонатор и расположенная в передней части приёмная труба.

    Глушитель снимается полностью, в том числе приёмная труба к выпускному коллектору

После этого необходимо:

  • отсоединить датчик кислорода;

    Датчик кислорода отключается с помощью рассоединения колодки

  • отсоединить электропровод, питающий лампу фонаря заднего хода;

    Необходимо отсоединить электропровод, питающий лампу фонаря заднего хода

  • ослабить гайку троса спидометра и отсоединить трос;

    Гайку троса спидометра необходимо ослабить, трос отсоединить и отвести в сторону

  • снять рабочий цилиндр сцепления, причём цилиндр нужно только извлечь из кронштейна, не отворачивая гайку шланга цилиндра;

    Рабочий цилиндр нужно только извлечь из кронштейна, не отворачивая гайку шланга цилиндра

  • снять стартер, открутив два верхних крепёжных болта и один нижний.

    Открутив крепёжные болты, необходимо снять стартер

Снятие рычага управления КПП и другие работы в салоне

В салоне автомобиля необходимо разобрать рычаг управления коробкой передач.

Для этого следует поднять чехол рукоятки и в самом низу рычага зафиксировать отвёрткой запорную втулку. Затем нужно вывести втулку из рычага, а сам рычаг снять с механизма. Пинцетом следует извлечь из вытащенного стержня резиновую демпферу рычага. Далее необходимо:

  • снять три оставшиеся на так называемой кулисе втулки;

    Необходимо снять три оставшиеся на так называемой кулисе втулки

  • выкрутить болты, которые крепят к полу крышку рычага и снять крышку;

    Следующий шаг — снятие крышки рычага управления КПП

  • выкрутить болты, на которых крепится крышка рукоятки стояночного тормоза;

    После этого необходимо выкрутить болты, на которых крепится крышка рукоятки стояночного тормоза

  • снять чехол ручника и открутить винты, удерживающие коврик;
  • открутить гайки, которые крепят салазки передних сидений к кронштейнам;

    Нужно открутить гайки, которые крепят салазки передних сидений к кронштейнам

  • снять металлическую накладку, открутив удерживающие её болты;

    Далее необходимо снять металлическую накладку, открутив удерживающие её болты

  • коврик поднять и свернуть, чтобы не мешал;
  • снять шланг подвода тёплого воздуха к воздушному фильтру.

Демонтаж коробки передач

Затем нужно снова спуститься под машину, слить из коробки отработанное масло в заранее подготовленную ёмкость, после чего выполнить следующее:

  • выкрутить болты, на которых крепится защитная крышка картера сцепления;

    Необходимо снять защитную крышку картера сцепления

  • подпереть деревянным брусом кронштейн (или поперечину), и выкрутить две гайки, которыми кронштейн крепится к кузову;

    Перед снятием кронштейна, следует установить под ним деревянную подпорку

  • подставить под коробку домкрат или деревянный брус и открутить 4 болта, удерживающие картер сцепления крепится на блоке цилиндров;

    Подперев коробку домкратом или деревянным брусом, нужно открутить четыре болта, котрыми картер сцепления крепится к блоку цилиндров

  • отвести картер от блока цилиндров с помощью отвёртки;
  • сместить КПП назад и вывести первичный вал из ступицы ведомого диска.

    Чтобы освободить корбку, следует сместить КПП назад и вывести первичный вал из ступицы ведомого диска

Коробка передач весит более 50 килограмм, это следует учитывать, снимая крепёжные элементы, чтобы не получить травму.

У всех классик крепёж на 4 болта. Проверь, если машина новая и ещё КПП не снималось то верхние болты могут быть прикрыты заводскими транспортировочными шайбами! В мурзилке болтов не видно, но взгляни со стороны свечей чуть выше нижнего болта, его очень хорошо видно, другой над стартером.

byran

http://www.semerkainfo.ru/forum/viewtopic.php?f=12&t=1512&start=60&view=print

Как поставить КПП на место

Устанавливается на место КПП в обратном порядке.

Центровка диска сцепления

Если по ходу демонтажа коробки снималось сцепление, то перед установкой КПП на своё место потребуется центровка диска сцепления. Известно, что на «семёрке» (как и на остальной «классике») первичный вал коробки выступает за пределы КПП и приводится в движение посредством фередо — ведомого диска сцепления с помощью шлицов. Ещё дальше первичный вал располагается в подшипнике коленвала. Смысл центрирования заключается в том, что фередо должен попасть по центру подшипника коленвала. Если этого не произойдёт, установка первичного вала коробки будет невозможной: даже если попасть на шлицы, в подшипник вал не сядет.

Для центровки диска сцепления потребуется металлический стержнь, например, обрезок первичного вала КПП

Для центровки диска потребуется любой металлический стержень (оптимально — кусок старого первичного вала коробки передач). Фередо помещается внутрь корзины, после чего корзина подвешивается к корпусу двигателя. Стержень вставляется в отверстие и садится в подшипник. В таком положении корзина прочно закрепляется на корпусе.

При центровке диска сцепления стержень необходимо вставить в отверстие и посадить в подшипник, после чего нужно закрепить корзину

Дело в том, что, как я уже сказал, КПП от классики практически вечные. Мосты могут меняться, двигатели, кузова, а коробка живёт дольше всех. И не бывает так, что она наполовину работает, либо работает, либо нет, поэтому, с разборки можно купить КПП в исправном состоянии вообще без дефектов. Можно купить, конечно, новую, но она уже сделана в России, а те, которые с разборок, они сняты с автомобилей советского производства, поэтому им я бы доверял больше.

Коля Гофман

https://blamper.ru/auto/lada-vaz/2107/qa/remontirovat-li-kpp-5494c151fa1ad9625b8b457b

Установка коробки и рычага управления КПП

Перед тем как ставить коробку передач на место, необходимо очистить первичный вал КПП и нанести на него слой смазки ШРУС-4. Все шаги по установке коробки на своё место являются зеркальным отражением пунктов, выполненных при разборке, т. е. осуществляется обратная последовательность действий. После установки следует залить требуемое количество масла в коробку.

Чтобы установить на место рычаг управления коробкой передач, необходимо разместить внутри корпуса рычага все снятые ранее втулки в обратной последовательности. После этого рычаг насаживается на механизм переключения передач и с помощью набивания фиксируется на нём. Далее восстанавливаются чехлы рычага и укладывается снятый коврик.

Видео: снятие и установка рычага управления КПП ВАЗ-2107

Если коробка передач ВАЗ-2107 снимается (тем более, устанавливается) впервые, лучше делать этого с помощью опытного специалиста, чтобы не вывести из строя какую-нибудь дорогостоящую деталь и не нанести травму самому себе. Если водителя беспокоят какие-либо шумы, вибрации или другие неисправности автомобиля, следует попытаться устранить их более доступными способами, и только если принятые меры не дали результата, приступать к ремонту КПП. Коробку ВАЗ-2107 принято считать достаточно надёжным, но одновременно и сложным агрегатом, поэтому её разборкой без опытного специалиста заниматься не рекомендуется.

Замена коробки передач на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Коробка передач – одна из самых важных деталей при сборке практически любого автомобиля, потому что как нам всем известно если не будет коробки то и колёса вовсе не будут крутиться, так как крутящий момент передаётся лишь от коробки на колёса автомобиля. Со временем коробка, как и любой другой агрегат приходит в негодность и наступает момент когда её нужно менять, но не все знают как произвести данную операцию без ущерба себе (Так как коробка очень тяжелая и может упасть на ногу и т.д) и автомобилю.

Примечание!
Для замены коробки вам нужно будет запастись: Основным набором гаечных ключей в который будут входить ключи «на 10», а так же «на 13» и «на 19». Вместо гаечных ключей можно так же запастись (Если есть) такого же размера головками, а так же карданными шарнирами и удлинителем на который всё это будет одеваться!

Ещё для замены нужно будет взять с собой: Отвёртку, пассатижи, по возможности воронку и ненужную ёмкость литра «на 2» которую можно будет потом закрыть крышкой, так как ёмкость нужна для слива отработанного масла которое вы потом можете залить обратно коробку или же выкинуть ёмкость!

А так же ещё необходимо будет запастись: Длинным толстым бруском, благодаря которому во время снятия коробки её можно будет подпереть, чтобы она не висела и тем самым спокойно отвернуть все болты её крепления!

Краткое содержание:

Когда нужно менять коробку на автомобиле?

Она подлежит замене, при:

  • Её выходе из строя.
  • А так же при повышении шума которая неисправная коробка будет давать.
  • Ещё при затруднённости в переключение передач и при самопроизвольном выключении данных передач.
  • При неисправной коробки могут так же блокироваться колёса при движении на скорости, при неисправной коробки так же наблюдаться течь масла через различные уплотнения и прокладки.

Примечание!
Большинство из вышеперечисленных проблем можно так же устранить посредством ремонта коробки, поэтому подумайте прежде чем покупать новую коробку передач и менять её, вить можно заменить лишь отдельно её комплектующие! (О том как отремонтировать коробку, см. в статье: «Ремонт коробки передач на ВАЗ»)

Как заменить коробку передач на ВАЗ 2101-ВАЗ 2107?

Примечание!
Прежде чем вы начнёте делать операцию, обязательно убедитесь то что неисправность коробки не вызвана какими нибудь другими причинами, например:

1. Недостаточно масла в коробке или его вообще нет, из-за чего ручка переключения передач будет двигаться тяжело, а передачи будут включаться с сильным хрустом.

2. А так же проверьте затяжку всех болтов которые крепят коробку, потому что из-за их ослабленности коробка может колебаться, а так же болтаться на ходу и в основном это будет заметно на кочках.

3. Ещё неисправность может быть в самом приводе сцепления, а именно из-за сломанного привода сцепления, педаль сцепления в полностью выжатом состоянии не будет работать вообще, или же при изношенном приводе сцепления, при выжимании педали скорости могут так же тяжело переключаться и переключаться с характерным для этого хрустом. (Более подробную информацию, см. в статье под названием: «Замена сцепления», в этой статье вы найдёте рубрику под названием: «Когда нужно менять сцепление», так вот подробно изучите эту рубрику и вы будете знать какие признаки будут указывать на износ сцепления)

Снятие:

1) Для начала загоните автомобиль на яму.

2) Следом по возможности подложите камни под задние колеса, а так же обязательно опустите ручник в самый низ.

3) Далее снимите рычаг переключения передач с автомобиля. (О том как снять рычаг, см. в статье под названием: «Замена рычага переключения»)

4) Теперь когда рычаг у вас снят, на основном рычаге или так называемой кулисе останутся три втулки, которые так же нужно будет снять, для этого:

1. Легонько разведите двумя отвертками лепестки самой верхней втулки (Как показано на фото в самом низу), и после чего снимите верхнюю втулку.

2. Затем взявшись руками за втулку «А» и «Б» с небольшим усилием так же снимите их с рычага.

5) Далее отверните оба винта, которые крепят крышку к полу, а затем снимите ее.

6) Следом опять же при помощи отвёртки, отверните два винта которые крепят чехол ручника, а после чего снимите этот чехол.

7) Затем отверните все винты, которые находятся под обоими передними креслами и которые крепят коврик передней части автомобиля в разных местах к полу.

8) Следом сдвиньте оба передних сиденья назад до упора, и после чего отогните краюшки коврика пола.

9) Теперь на обоих передних креслах отверните гайки, которые крепят салазки сидений к кронштейнам.

10) Затем отверните четыре винта крепления накладки к порогу, и после чего снимите металлическую накладку.

Примечание!
Ту же самую операцию, проделайте и с другой металлической накладкой, которая находится с противоположной стороны автомобиля!

11) Затем поднимите коврик пола и тем самым сверните его в переднюю часть автомобиля чтобы он не мешал, при сворачивании обязательно проденьте кольцо коврика которое указано буквой «А» через рычаг или так называемую кулису коробки «Б».

12) Следом отверните оба винта, которые крепят пластмассовую крышку этой самой кулисы, и затем снимите эту крышку с своего установочного места.

13) Далее снимите шланг, который отвечает за подвода тёплого воздуха в корпус воздушного фильтра. (О том как снять этот шланг, см. в статье под названием: «Замена корпуса воздухофильтра на ВАЗ», пункт «1-3»)

14) Когда шланг подвода тёплого воздуха у вас будет снят, гаечным ключом отверните все болты которые крепят стартер и затем сдвиньте стартер чуть вперед. (О том как отвернуть болты и после чего сдвинуть стартер, см. в статье: «Замена стартера на ВАЗ», в пунктах «10-12»)

15) Теперь отверните пробку сливного отверстия картера коробки передач и после чего слейте из этого отверстия всё оставшиеся масло в какую нибудь ёмкость. (Более подробно о том как слить масло из коробки, см. в статье: «Замена масла на ВАЗ» пункт «2-4»)

16) Затем полностью снимите весь глушитель с автомобиля. (О том как снять глушитель, см. в статье: «Замена глушителя»)

17) Далее после снятия глушителя с автомобиля, отсоедините муфту кардана от фланца коробки. (О том как это сделать, читайте в статье: «Замена кардана на ВАЗ», пункт «3-6»)

18) Следом разыщите колодку проводов которая подключена к датчику включения фонаря заднего хода, который в свою очередь расположен в правой части на самой коробки. После того как данная колодка проводов будет найдена, отсоедините её рукой от этого датчика.

19) Теперь рукой или же пассатижами ослабьте гайку троса спидометра которая указана стрелкой, а после ослабления данной гайки, отсоедините кончик троса от редуктора.

20) Затем произведите снятие рабочего цилиндра сцепления. (О том как снять рабочий цилиндр, читайте в статье под названием: «Замена рабочего цилиндра сцепления», пункт «2-6»)

Примечание!
Рабочий цилиндр нужно лишь извлечь из кронштейна, а гайку шланга цилиндра, отворачивать не нужно!

21) Далее отверните четыре болта, которые крепят крышку картера сцепления.

22) Следом подоприте поперечину или так называемый кронштейн толстым и длинным бруском, который одним концом упрётся в поперечину а другим будет стоять на земле.

23) Затем отверните обе гайки, которые крепят поперечину к кузову автомобиля.

Примечание!
Вторая гайка располагается на другой стороне поперечины и поэтому из-за выбранного ракурса её к сожалению не видно!

24) Далее аккуратно уберите брусок и после чего свести заднюю часть коробки.

25) Теперь подоприте этой же палкой, но только уже переднюю часть двигателя, строго в том месте, которое показано на фото:

26) Следом отверните два верхних болта, которые крепят картера сцепления к двигателю.

27) Затем попросите помощника поддержать заднюю часть коробки, а вы в это время отверните последние два нижних болта, которые крепят картера сцепления к двигателю.

Примечание!
Второй нижний болт располагается с другой стороны коробки!

28) После всех проделанных операций, выведите сперва коробку назад, до того пока первичный вал коробки, не выйдет из сцепления.

Примечание!
При извлечении коробки, старайтесь не опирать ее на фланец сцепления и другие части!

Установка:

Примечание!
Перед тем как приступить к установки новой коробки, рекомендуется шлицевую часть первичного вала коробки, смазать при помощи смазки «ЛСЦ-15» или «Литол-24», а после смазывания включите по выбору «1-ю» или «3-ю» передачу и после этого приступайте к установки!

1) Установите новую коробку, в обратном порядке снятию.

Примечание!
Когда будете устанавливать приёмную трубу глушителя, не затягивайте гайки её крепления сразу к кронштейну на коробке, а лучше сперва затяните гайки где приёмная труба соединена с выпускным коллектором, а уже потом затяните гайки крепления приёмной трубы с кронштейном расположенном на коробки!

2) После установки, залейте необходимый уровень масла в коробку передач и после чего сядьте в автомобиль и попробуйте коробку на работоспособность, а после пробы если никаких нарушений не выявлено то заведите автомобиль и прокатитесь на нём.

Важно!
Снятием и установкой коробки рекомендуется заниматься лишь с помощником, потому что коробка очень тяжёлая и в связи с этим её можно не удержать и уронить либо на землю, или либо на себя!

Дополнительный видео-ролик:
Более подробную наглядную инструкцию по снятию коробки, смотрите в интересном видео-ролике который расположен чуть ниже:

Ремонт коробки передач на ВАЗ 2109 своими руками: подробное устройство и как её разобрать

Содержание:

  1. Полезные советы
  2. Устройство
  3. Неисправности и их устранение
  4. Демонтаж
  5. Разборка

Автомобили ВАЗ 2109 и 21099 оснащаются четырехступенчатыми и пятиступенчатыми механическими коробками передач. Все передачи, помимо задней, оснащаются синхронизаторами. Также коробка объединена с дифференциалов.

Полезные советы

Крайне важно следить за исправностью КПП, а в случае обнаружения признаков поломки незамедлительно их устранять. Своими руками или с помощью автосервиса — это уже ваше личное решение.

Эксплуатируя автомобиль в условиях города, переключать передачи приходится чаще. Потому тут рекомендуется использовать моторное масло. Так эффективность синхронизаторов сохраняется дольше. Для трасс лучше подходит трансмиссионное масло, повышающее ресурс подшипников, шестеренок, хотя синхронизатор служит меньше.

Внутреннее устройство коробки

Устройство

Чтобы понимать суть ремонта, разборки и сборки КПП, первым делом необходимо познакомиться с ее устройством. В случае с ВАЗ 2109 устройство коробки следующее:

  • На первичном валу расположен блок из ведущих шестерней, находящихся в постоянном зацеплении с ведомыми шестернями передач при движении вперед;
  • На втором валу имеются ведомые шестерни с игольчатыми подшипниками. Там же располагается пара синхронизаторов;
  • Вторичный вал создан совместно с ведущей шестеренкой основной передачи;
  • К фланцу коробки двухсателитного дифференциала крепится ведомая шестеренка основной передачи;
  • Подшипники дифференциала всегда монтируются с натягом, регулирование которого осуществляется путем подбора разных по толщине колец.

Схема КПП

Неисправности и их устранение

Ремонт коробки передач во многом зависит от характера и типа неисправности. Существует несколько вариантов поломки данного агрегата, в каждом из которых следует предпринимать соответствующие действия для их устранения.

Неисправность

Возможные причины

Что нужно делать

Возникает шум в КПП

  • Износились зубья на шестеренках;
  • Износились подшипники;
  • Снизился уровень масла в коробке передач
  • Долейте масло;
  • Замените изношенные подшипники;
  • Поменяйте при необходимости сальники

Передачи переключаются с трудом

  • Сцепление выжимается не полностью;
  • Деформировалась тяга, которая управляет механизмом переключения скоростей;
  • Нарушилась целостность реактивной тяги;
  • Ослабло крепление шарнира или штока, который выбирает передачу;
  • Неправильно отрегулирован привод переключения скорости;
  • Сломались пластиковые компоненты привода переключения передачи
  • Попробуйте выпрямить тяги. Если это невозможно, замените их;
  • Затяните плотнее винты крепления;
  • Отрегулируйте привод переключения скоростей;
  • Замените поврежденные компоненты

Возникает самопроизвольное выключение передач

  • Повредились или износились торцы зубцов синхронизатора на шестеренке и муфте;
  • Возникли трещины, расслоилась резина на задних опорах;
  • Некорректно отрегулировали привод переключения скоростей;
  • Неправильно натянули защитный кожух тяги, из-за чего передача включается не полностью
  • Замените изношенные, деформированные элементы;
  • Поправьте положение кожуха (чехла) тяги;
  • Отрегулируйте привод

Передачи включаются с шумом, треском

  • Сцепление отключается не полностью;
  • Износилось блокирующее кольцо синхронизатора передачи, которая включается
  • Замените блокирующее кольцо

Возникла утечка масла из КПП

  • Износ сальника первичного вала;Износ шток
  • выбора скорости;
  • Поломка уплотнителя валика привода спидометра;
  • Ослабло крепление крышки на КПП или картера;
  • Повредился герметик, имеющийся под крышкой КПП;
  • Ослабло крепление закрытия сливного отверстия
  • Замените прокладки, используйте новый герметик и прокладки;
  • Подтяните все имеющиеся крепежные элементы;
  • Проверьте состояние сливной пробки

В большинстве случае проблемы с КПП устраняются путем ее демонтажа и разборки. Не беритесь за подобную работу, не обладая должными навыками и опытом.

Демонтаж

Чтобы демонтировать коробку, рекомендуем вам опираться на инструкцию, четко следовать последовательности и закреплять навыки наглядными видео.

  1. Отключите минусовую клемму с аккумулятора, слейте из системы КПП масло.
  2. Открутите болты, которые удерживают защиту картера, и снимите ее.
  3. От картера сцепления отключите массу (провод).
  4. На наконечнике троса привода сцепления немного ослабьте натяжение гаек.
  5. С рычага сцепления снимите наконечник троса.
  6. Отключите колодку от тягового реле.
  7. Отключите провод, идущий на тяговое реле стартера.
  8. Демонтируйте непосредственно сам стартер.
  9. Отключите тягу привода от наконечника шарнира. Речь идет о тяге, которая осуществляет переключение скоростей.
  10. Отсоедините трос от привода спидометра автомобиля.
  11. Открутите крепление шарового шарнира рулевой тяги.
  12. Извлеките, выпрессуйте палец шарнира рулевой тяги из поворотного рычага стойки.
  13. Хвостовик внутреннего ШРУСа привода передних колес следует выдавить и отвести в сторону.
  14. Отключите второй ШРУС.
  15. Демонтируйте щит картера сцепления.
  16. Освободите коробку переключения передач от креплений, удерживающих ее на двигателе.
  17. Снимите коробку.

Аккуратно снимаем КПП

Обязательно перед непосредственным снятием коробки отведите ее в горизонтальной плоскости от мотора. Затем выведите из зацепления первичный вал. Внимательно следите за тем, чтобы не повредились лепестки от пружины сцепления.

Разборка

Сняв КПП, можно приступать уже непосредственно к главному — разборке. Это позволит вам по ходу работы менять поврежденные элементы, определять имеющиеся неисправности и своими силами решать возникающие проблемы.

  1. Зачистите и тщательно отмойте все наружные поверхности коробки передач.
  2. Разместите коробку в вертикальном положении и демонтируйте заднюю крышку.
  3. Снимите кронштейн троса сцепления, после чего резиновым молотком сбейте заднюю крышку с КПП.
  4. Извлеките старую уплотнительную прокладку. Она пойдет под замену.
  5. Включите любую из двух передач — 3 или 4.
  6. Открутите болт, который удерживает 5 передачу, после чего включите ее.
  7. Одновременное включение указанных скоростей позволит зафиксировать вал и не допустить его проворачивание.
  8. Открутите гайку на вторичном валу, а затем и на первичном.
  9. Снимите синхронизатор 5 скорости вместе с вилкой.
  10. Извлеките вилку из муфты. Синхронизатор снимайте максимально аккуратно. Если допустить схождение муфты со ступицы, подпружиненные шарики, которые фиксируют синхронизатор, попросту рассыпятся.
  11. Снимите кольцо блокировки синхронизатора 5 скорости.
  12. Извлеките ведомую шестерню 5 скорости со вторичного вала.
  13. Извлеките упорного кольцо, расположенное на игольчатом подшипнике.
  14. Снимите сам игольчатый подшипник с шестерни 5 скорости.
  15. Демонтируйте ведущую шестерню с ведущего вала и снимите пластину подшипника.
  16. Теперь со вторичного вала следует удалить втулки игольчатого подшипа, а также извлечь упорную шайбу.

Ювелирная работа

  1. Достаньте кольцо, которое фиксирует подшипник первичного вала, а затем аналогичного кольцо вторичного вала.
  2. Открутите пробку фиксатора и извлеките шарик, пружинку фиксатора. Далее вы сможете достать еще пару фиксаторов.
  3. Снимите заднюю опору двигателя.
  4. Открутите пробку фиксатора задней передачи, наклоните коробку и достаньте таким образом шарик фиксатора и пружину.
  5. Демонтируйте крепежные болты картера сцепления и картера коробки.
  6. Действуя максимально аккуратно, рассоедените два агрегата. Чтобы это сделать, в картерах имеются пазы, куда вставляются концы отвертки. Покачивая, можно без особых проблем рассоединить элементы.
  7. Снимите картер коробки передач.
  8. Открутите болт крепления вилки переключения 1 и 2 скоростей.
  9. Снимите вилку и шток.
  10. Открутите болт крепления вилки 3 и 4 скоростей.
  11. Выделите головку штока из зацепления с рычагом, снимите ее вместе с вилкой с вашей КПП.

Разбирая коробку на части, обязательно обращайте внимание на состояние элементов. Если вовремя обнаружить неисправности и заменить компоненты КПП, можно обойтись недорогим, но очень эффективным самостоятельным ремонтом.

Разобранная КПП

На что обратить внимание

Итак, следуя инструкции, разбираем КПП вашего ВАЗ 2109. Попутно обращаем внимание на следующие моменты:

  • Подшипники. При их износе возникает гул коробки. Плюс изношенные подшипники негативно влияют на состояние прочих элементов КПП;
  • Синхронизаторы и уплотнительные шайбы. Если их состояние оставляет желать лучшего, то передачи плохо переключались именно из-за них. Замените их;
  • Система сцепления, сухари, фиксаторы ступицы муфты. Все это подлежит отдельной замене при наличии следов износа, дефектов;
  • Блокирующие кольца, синхронизаторы. При наличии сколов, зазубрин даже и не думайте над альтернативными решениями, сразу меняйте;
  • Дорожки подшипников. Со временем они изнашиваются. При обнаружении следов выработки выполните полную замену. В таком состоянии им осталось совсем чуть-чуть до поломки;
  • Зазор между шестеренками и блокирующими кольцами. В норме он составляет не меньше 0,6 мм. При отклонениях решение одно — замена колец;
  • Стопорные кольца. При потере упругости эти элементы следует обязательно менять, поскольку свои функции они более выполнять не смогут.

Собирая КПП, не забудьте смазать новые прокладки слоем литола. А при запрессовке сальников делайте это рабочей кромкой внутрь. Металлическая обойма должна располагаться с наружной стороны.

В процессе обратной сборки коробки передач следует обрабатывать все трущиеся компоненты маслом, не забывать про герметик для соединения картеров сцепления и КПП. Сделать все своими руками вполне реально.

 Загрузка ...

Отчет по снятию коробки передач (КПП) ВАЗ-2101-2107

Автор Павел Александрович Белоусов На чтение 4 мин. Просмотров 721

Коробка перемены передач (КПП) – один из важнейших узлов автомобиля. От него зависят ходовые характеристики машины. Владельцам отечественных автомобилей (классики) немного легче, чем остальным автолюбителям, они могут ремонтировать и обслуживать КПП своих автомобилей самостоятельно. А тем, кто не имеет опыта подобных работ, мы приготовили специальную статью, которая поможет им в этом «нелегком деле».

Порядок выполнения работ по снятию коробки передач

Итак, установив автомобиль на яме или эстакаде, приступим. Первое, что делаем, это снимаем карданный вал.

Второе, это снимаем некоторые элементы выпускной системы (глушитель, «штаны» и т д).

Можно, конечно только отсоединить «штаны» от резонатора, но, если работы проводятся без помощников, то будет не особо удобно.

Следующий шаг — снятие рабочего цилиндра КПП (его тоже удобно снимать из ямы).

Цилиндр легко откручивается накидным ключом на 13, выкрутить требуется два болта. Регулировка зазора при этом не нарушается. Следующим «идет» процесс откручивания болта крепления провода массы.

Открутив рабочий цилиндр сцепления и провод массы, убираем их в сторону, чтобы они нам не мешали. Полностью их убирать не нужно, просто закрепить в стороне. Затем снимаем «фишки» клемм выключателя фонаря заднего хода.

Осталось отсоединить тросик спидометра, который закреплен на КПП.

Не стоит забывать о щитке картера сцепления, он прикручен четырьмя болтами (у некоторых их осталось только по два).

Пока работы, проводимые из ямы, можно считать законченными, переходим наверх.  Приступаем к разборке рычага переключения передач коробки, делается это из салона. Снимаем декоративный чехол и резиновый уплотнитель.

После этого «сдергивается» сам рычаг с кулисы. Для этого подденем капроновое кольцо каким-либо острым предметом.

После снятия рычага на кулисе останутся резиновые уплотнители и капроновые фиксаторы, их лучше заменить на новые, предварительно купив ремкомплект кулисы.

После завершения «верхних» подготовительных работ, снова спускаемся в яму, нам предстоит осуществить основную часть работ – освободить коробку от основных креплений – это четыре болта, которые крепят «колокол» КПП к двигателю (первая точка крепления).

Нижние болты откручиваются легко, их срываем  накидным ключом. А вот верхние болты более «проблематичные». Для их откручивания лучше воспользоваться воротком с головкой ну или помучится обычным накидным, но его нужно заводить сверху.

Важно! Перед снятием КПП кулису установим на 5-ю передачу. Если коробка 4-х ступенчатая, то на 3-ю. Иначе будет неудобно снимать КПП.

Теперь освобождаем КПП от второй точки крепления, это задняя ее опора, так называемая «ласточка».

Держатся они на гайках на 13, которые предварительно смазываем WD-40, так как они часто закисают, и их можно сорвать.

После проведения всех этих процедур внимательно осматриваем «колокол» коробки. Нужно это, чтобы убедиться в том, что мы отключили все провода и открутили болты и приводы.

Совет! Если стоит защита двигателя, то между ней и поддоном картера желательно проложить деревянный брусок. Это поможет удержать двигатель в исходном положении, что  упростит в будущем присоединение коробки к мотору.

Теперь приступаем непосредственно к снятию коробки. Надежно взявшись руками за корпус КПП и чуть приопустив ее заднюю часть, чтобы вывести кулису, перемещаем коробку назад, снимая ее со шлицов.

Не стоит забывать, что коробка, агрегат нелегкий, и лучше пригласить для снятия помощника. Установка происходит в обратном порядке. Совет! Перед установкой КПП почистите резьбовые соединения и смажьте шлицы вала, это облегчит установку и крепеж КПП.

Ещё кое-что полезное для Вас:

Видео: Как снять коробку (КПП) ВАЗ-классика.

Как снять коробку передач - ptbnn.ru

Снимаем и устанавливаем КПП ВАЗ-2107 самостоятельно

Коробка передач принадлежит к числу наиболее важных узлов автомобиля, от бесперебойной работы которых зависит долговечность и надёжность машины. Если возникает необходимость снять КПП для её замены или проведения ремонтных работ, следует быть уверенным в том, что без демонтажа коробки в данном случае не обойтись, т. к. снятие КПП представляет собой достаточно сложный и трудоёмкий процесс, особенно если он выполняется впервые. Замена или ремонт коробки на СТО — мероприятие дорогостоящее, поэтому многие владельцы автомобилей ВАЗ-2107 предпочитают выполнять эти работы самостоятельно. Что следует знать автолюбителю, который впервые снимет КПП «семёрки» без посторонней помощи?

Когда может потребоваться демонтаж КПП ВАЗ-2107

Демонтаж КПП ВАЗ-2107 может потребоваться, если необходимо:

  • заменить или отремонтировать сцепление;
  • заменить сальники коленчатого вала и первичного вала коробки;
  • заменить или провести ремонт самой КПП.

В случае с заменой сцепления коробку можно и не снимать полностью, а только сместить её в сторону, чтобы первичный вал КПП вышел из корзины сцепления, но доступ к деталям сцепления в этом случае будет ограниченным. Полный демонтаж коробки передач позволяет в этом случае осуществить визуальную ревизию таких компонентов, как картер сцепления, а также сальники первичного вала КПП и коленвала, и, в случае необходимости, заменить их.

Признаками того, что требуется ремонт или замена самой коробки, могут быть течь масла, посторонние шумы, блокировка колёс при движении и т. д. При появлении первых симптомов не следует затягивать с ремонтом, чтобы не дать КПП выйти из строя.

Крепление КПП ВАЗ-2107

Передняя часть коробки фиксируется на двигателе болтами крепления картера сцепления. При снятии КПП эти болты откручиваются в последнюю очередь. Снизу коробка поддерживается поперечиной или кронштейном, который крепится к кузову болтами и гайками на 13. Поперечина имеет такую деталь, как подушка: именно на ней лежит тело КПП. При износе подушки может появиться вибрация во время движения, поэтому она должна плотно прилегать к корпусу коробки передач. Подушка крепится к кронштейну двумя болтами на 13. Задняя часть КПП соединяется с карданным валом тремя болтами на 19.

Видео: как снять и поставить на место подушки КПП ВАЗ-2107

Как самостоятельно снять КПП ВАЗ-2107

Прежде чем приступать к демонтажу КПП, следует подготовить инструменты и материалы, которые могут потребоваться при работе, а также определиться с местом проведения разборки.

Снять можно (даже проще одному — никто не мешается), на яму доску поперёк положить, коробку стащить на эту доску.
А вот воткнуть одному, наверное, очень сложно, проблема даже не в весе КПП, а одеть КПП на вал, чтобы коробка «села»

[x]

http://www.lada-forum.ru/index.php?showtopic=49447

Какие потребуются инструменты

Для снятия и установки на место коробки передач ВАЗ-2107 потребуются:

  • набор рожковых и накидных ключей, среди которых обязательно должны быть ключи на 10, 13, 19;
  • набор головок тех же размеров, что и ключи, а также карданные шарниры с удлинителем;
  • пассатижи, отвёртки, пинцет;
  • воронка и ёмкость для масла;
  • домкрат и деревянные брусья;
  • ветошь.

Подготовительные работы

Работы по снятию коробки передач ВАЗ-2107 выполняются, как правило, в смотровой яме, на эстакаде или с использованием подъёмника. Последовательность действий при этом может быть следующей:

  • автомобиль приподнимается домкратом с обеих сторон, подкладываются деревянные брусья, чтобы задняя часть оставалась на весу;

После этого необходимо:

    отсоединить датчик кислорода;

Снятие рычага управления КПП и другие работы в салоне

В салоне автомобиля необходимо разобрать рычаг управления коробкой передач. Для этого следует поднять чехол рукоятки и в самом низу рычага зафиксировать отвёрткой запорную втулку. Затем нужно вывести втулку из рычага, а сам рычаг снять с механизма. Пинцетом следует извлечь из вытащенного стержня резиновую демпферу рычага. Далее необходимо:

    снять три оставшиеся на так называемой кулисе втулки;

Демонтаж коробки передач

Затем нужно снова спуститься под машину, слить из коробки отработанное масло в заранее подготовленную ёмкость, после чего выполнить следующее:

    выкрутить болты, на которых крепится защитная крышка картера сцепления;

Коробка передач весит более 50 килограмм, это следует учитывать, снимая крепёжные элементы, чтобы не получить травму.

У всех классик крепёж на 4 болта. Проверь, если машина новая и ещё КПП не снималось то верхние болты могут быть прикрыты заводскими транспортировочными шайбами! В мурзилке болтов не видно, но взгляни со стороны свечей чуть выше нижнего болта, его очень хорошо видно, другой над стартером.

byran

http://www.semerkainfo.ru/forum/viewtopic.php?f=12&t=1512&start=60&view=print

Как поставить КПП на место

Устанавливается на место КПП в обратном порядке.

Центровка диска сцепления

Если по ходу демонтажа коробки снималось сцепление, то перед установкой КПП на своё место потребуется центровка диска сцепления. Известно, что на «семёрке» (как и на остальной «классике») первичный вал коробки выступает за пределы КПП и приводится в движение посредством фередо — ведомого диска сцепления с помощью шлицов. Ещё дальше первичный вал располагается в подшипнике коленвала. Смысл центрирования заключается в том, что фередо должен попасть по центру подшипника коленвала. Если этого не произойдёт, установка первичного вала коробки будет невозможной: даже если попасть на шлицы, в подшипник вал не сядет.

Для центровки диска потребуется любой металлический стержень (оптимально — кусок старого первичного вала коробки передач). Фередо помещается внутрь корзины, после чего корзина подвешивается к корпусу двигателя. Стержень вставляется в отверстие и садится в подшипник. В таком положении корзина прочно закрепляется на корпусе.

Дело в том, что, как я уже сказал, КПП от классики практически вечные. Мосты могут меняться, двигатели, кузова, а коробка живёт дольше всех. И не бывает так, что она наполовину работает, либо работает, либо нет, поэтому, с разборки можно купить КПП в исправном состоянии вообще без дефектов. Можно купить, конечно, новую, но она уже сделана в России, а те, которые с разборок, они сняты с автомобилей советского производства, поэтому им я бы доверял больше.

Коля Гофман

https://blamper.ru/auto/lada-vaz/2107/qa/remontirovat-li-kpp-5494c151fa1ad9625b8b457b

Установка коробки и рычага управления КПП

Перед тем как ставить коробку передач на место, необходимо очистить первичный вал КПП и нанести на него слой смазки ШРУС-4. Все шаги по установке коробки на своё место являются зеркальным отражением пунктов, выполненных при разборке, т. е. осуществляется обратная последовательность действий. После установки следует залить требуемое количество масла в коробку.

Чтобы установить на место рычаг управления коробкой передач, необходимо разместить внутри корпуса рычага все снятые ранее втулки в обратной последовательности. После этого рычаг насаживается на механизм переключения передач и с помощью набивания фиксируется на нём. Далее восстанавливаются чехлы рычага и укладывается снятый коврик.

Видео: снятие и установка рычага управления КПП ВАЗ-2107

Если коробка передач ВАЗ-2107 снимается (тем более, устанавливается) впервые, лучше делать этого с помощью опытного специалиста, чтобы не вывести из строя какую-нибудь дорогостоящую деталь и не нанести травму самому себе. Если водителя беспокоят какие-либо шумы, вибрации или другие неисправности автомобиля, следует попытаться устранить их более доступными способами, и только если принятые меры не дали результата, приступать к ремонту КПП. Коробку ВАЗ-2107 принято считать достаточно надёжным, но одновременно и сложным агрегатом, поэтому её разборкой без опытного специалиста заниматься не рекомендуется.

Как снять коробку передач на ВАЗ 2110

Ремонт автомобиля — это операция достаточно сложная и трудоёмкая, и обычно её доверяют профессионалам в автосервисе. Отдельные узлы машин вообще не предполагают демонтаж и починку водителем в условиях гаража. Однако услуги мастеров по ремонту дорожают, а транспортные средства с каждым годом ломаются всё чаще. Обладатели продукции отечественного автопрома пока ещё не лишены возможности устранять неисправности в своём «железном коне» самостоятельно. Поломка трансмиссии — одна из частых проблем, из-за которых у владельца машин ВАЗ начинает болеть голова. Сегодня расскажем о том, как снять коробку на ВАЗ 2110, произвести её диагностику и посильный ремонт.

Устройство коробки передач ВАЗ 2110

На автомашины Волжского автозавода 10-й серии устанавливают механическую пятиступенчатую КПП. Она двухвальная, имеет пять передач для движения вперёд и одну реверсивную для заднего хода. Главная передача, дифференциал и сама коробка объединены в одном картере. При соединении картера с крышкой возможно уплотнение прокладкой или герметиком, устойчивым к воздействию бензина и масла.

Двухвальная система представлена первичным и вторичным валами. Первый представляет собой блок ведущих шестерён, на втором расположены ведомые шестерни, обеспечивающие движение вперёд. Две группы шестерён находятся в постоянном зацеплении. Детали вторичного вала можно демонтировать для замены или ремонта.

Вторичный вал изготовлен пустым внутри для облегчения веса конструкции. В местах расположения шестерён расположены круговые проточки, обеспечивающие поступление смазки на поверхность вала во время его работы. Вращение зубчатого колеса пятой передачи осуществляется через втулку. Шлицы вала служат для установки ступиц синхронизаторов. Сами валы установлены в корпусе коробки на подшипниках — пара роликовых с одной стороны и пара шариковых — с другой.

В дифференциале использованы два сателлита. Преднатяжение подшипников в нём можно регулировать, меняя специальное кольцо с толстого на более или менее тонкое. Найти это кольцо можно под наружной крышкой дифференциального подшипника. Датчик скорости подключается к пластиковой шестерёнке, размещённой на картере коробки скоростей, а та, в свою очередь, приводится в движение ведущей шестерней на корпусе дифференциала.

При езде по тряской дороге двигатель испытывает колебания, которые при изношенности или просадке резиновых демпферов могут привести к смещению валов КПП. Это может приводить к непредсказуемому выключению передачи, когда шестерни двух валов выходят из зацепления. Для компенсации таких колебаний в соединении опоры рукояти переключения передач и картера коробки предусмотрена реактивная тяга. Она снабжена резиновой прокладкой для гашения вибрации от двигателя, которая заставляет дрожать рычаг переключения скоростей.

Подробнее об устройстве сцепления в автомобиле можно прочитать здесь: https://vazweb.ru/desyatka/transmissiya/sceplenie.html

Узнать, сколько масла в коробке передач, можно, проверив измерительный щуп. Согласно заводским стандартам КПП вмещает в себя 3,5 л. При падении уровня масла необходимо его долить, в противном случае ускоренный износ зубчатых колёс может привести к поломке. Технический регламент предписывает дежурную замену масла каждые 90 тыс. км пробега.

Неисправности

Каждый автовладелец с опытом начинает чувствовать неисправность в коробке передач автомобиля по характерным признакам. Большинство поломок КПП связаны с износом трущихся деталей, потому что они испытывают во время движения постоянную значительную нагрузку. Однако такой износ редко достигает критического состояния мгновенно. Обычно это постепенный процесс, именно поэтому начинающему водителю всегда советуют учиться «слушать» машину. Чем раньше обратить время на неполадку, точно её диагностировать и устранить, тем меньший объём ремонтных работ нужно будет выполнить и тем меньше это будет стоить.

Рекомендуется регулярно проверять место стоянки автомобиля на наличие пятен для контроля утечки технических жидкостей

Можно классифицировать признаки, которые говорят о поломках, следующим образом:

  1. Шум в МКПП. Это может быть треск, стук, шорох, скрежет, а также биение рычага переключения скоростей. Стук может возникать в разные фазы работы коробки. Опытный автомобилист по такому шороху может даже определить, какие именно детали подвергаются опасности. Например, шум при вхождении автомобиля в поворот говорит об износе шестерён дифференциала.
  2. Передачи тяжело включаются. Помимо износа деталей собственно КПП, неисправность может таиться и в сцеплении. Кроме того можно погрешить на деформацию тяг управления переключением передач. Помните, что детали из пластмассы ломаются значительно легче, чем металлические.
  3. Самопроизвольное «выпадение» передачи при движении. Со временем зубья шестерён выкрашиваются и стачиваются, становясь короче. Малейшая вибрация выводит их из зацепления и передача «вылетает». В этом случае необходимо также проверить крепление двигателя.
  4. Резкий щелчок и потеря плавности при переключении передачи. Если сцепление исправно, то виной такой неполадки чаще всего становится выход из строя блокирующего кольца синхронизатора нужной передачи.
  5. Коробка «ест» много масла. Повышенный расход масла — это прежде всего его утечка. Она может происходить через разгерметизированный картер, а также изношенные сальники, которые стоят практически на любом отверстии в корпусе коробки.

К неисправностям также относится дребезжание рычага КПП. Больше информации можно найти здесь: https://vazweb.ru/desyatka/salon/boltaetsya-rychag-kpp.html

Большинство указанных неисправностей нельзя решить иным способом, кроме как заменой износившихся деталей. Коробка передач приближена к центру масс автомобиля и ломается значительно реже, чем двигатель или подвеска.

Подобные поломки шестерни невозможно устранить каким-либо способом за исключением замены узла

Поэтому если уж с ней что-то случилось, ремонт потребуется обязательно. Для того, чтобы выяснить, износ каких деталей провоцирует шум или препятствует плавному ходу рычага, нужно снять и разобрать КПП.

Как снять и установить МКПП

Процедуру снятия коробки передач нужно производить, загнав авто на эстакаду или в гараж со смотровой ямой. Чем шире и просторней в яме, тем легче будет производить работу. Обеспечьте хорошее освещение днища автомобиля, ведь вся работа будет происходить в полутьме.

Коробка скоростей в «десятке» весит около 30 кг при условии, что масло слито. Вес кажется не очень большим, но учтите, что нужно будет держать КПП и откручивать гайки. Вариантов два: работать с помощником или соорудить приспособление, в которое можно будет упереть коробку при снятии и после перехватить её двумя руками для извлечения.

Сделать правильный выбор масла для коробки передач поможет данная статья: https://vazweb.ru/desyatka/transmissiya/maslo-v-korobku.html

Перечень инструментов, необходимых для демонтажа:

  • Набор гаечных ключей;
  • Набор торцевых головок с удлинителем;
  • Плоская и фигурная отвёртки;
  • Пассатижи;
  • Монтировка;
  • Домкрат;
  • Чистая сухая ткань для обтирки.

Далее работы производятся в следующем порядке:

  1. Снимаем пластиковую защиту двигателя, открутив болты торцевым ключом. Щиток, закрывающий моторный отсек, также убираем. В начале необходимо снять защиту картера
  2. Сливаем масло из коробки. Для этого подойдёт любая ёмкость, например, пластиковая 5-литровая бутыль с обрезанным горлышком. Откручиваем пробку, ждём, пока всё стечёт, потом протираем пробку и сливную горловину и закручиваем отверстие.
  3. Обесточиваем автомобиль, сняв клемму с аккумулятора
  4. Снимаем воздушный фильтр вместе с дроссельной заслонкой. Датчик воздушного потока и шланги вентиляции картера тоже вынимаем.
  5. Убираем стартер. Для этого с него нужно снять все резиновые колпачки с большого болта с плюсом от аккумулятора и малого болта втягивающего реле, отсоединить все клеммы, а потом открутить болты, крепящие стартер к корпусу двигателя.
  6. Вынимаем тросик сцепления, высвобождая его из вилки и ослабляя внешнюю гайку.
  7. Отсоединяем от коробки проводку — это датчик указателя скорости и фонари включения задней передачи.
  8. Убрать реактивную тягу можно, отвинтив две гайки, удерживающие скобу на буфере.
  9. Отсоединить от шарнира тягу привода переключения передач
  10. Далее нужно отвинтить болты на крышке картера сцепления и убрать крышку в сторону.
  11. Задача следующего этапа — снять приводы правого и левого переднего колеса. В отверстие одного из приводов можно вставить заглушку, чтобы не перепутать их при сборке. Левый привод снимаем полностью, правый отводим в сторону, чтобы не мешал. Болты, которыми крепится шаровая опора, должны быть ослаблены. В отверстие, расположенное под внутренним ШРУСом, необходимо вставить самодельный чопик
  12. Потом снимаем нижнюю крышку картера и откручиваем нижний болт, которым КПП крепится к мотору. Откручиваем болт крепления КПП
  13. После этого двигатель нужно приподнять, чтобы освободить коробку для снятия. Можно перекинуть трос с крюком через потолочную балку. Подручный вариант — использовать в качестве упора прочную доску.
  14. Следующий шаг — снятие задней опоры силового агрегата. Сначала нужно выкрутить болт, прижимающий двигатель к левой бортовой опоре, потом вывинтить болты, крепящие заднюю опору к кузову и КПП. Придерживайте головки болтов вторым ключом, иначе они будут проворачиваться. После этого можно снять саму опору. Для того чтобы снять заднюю силовую опору узла понадобится два ключа
  15. Коробку необходимо снять с направляющих держа её на весу. Для обретения хорошего страгивающего усилия можно вставить плоскую отвёртку между блоком цилиндров и картером сцепления. Шестерни первичного вала должны выйти из зацепления. Если этого не произошло, слегка пошатайте двигатель, отжимая его доской-упором. В качестве ломика для сдвига коробки передач с направляющих можно использовать толстую отвёртку
  16. Будьте внимательны! Тяжелый корпус коробки не должен ни на что опираться. Максимально отведя её назад, наклоните узел передним краем вперёд и вытащите из-под машины.

После снятия коробки её следует разобрать, чтобы осуществить визуальный осмотр валов и шестерён. При необходимости изношенные части заменить новыми. Во время сборки коробки особое внимание уделите герметизации картера и замене сальников.

Обратная установка коробки осуществляется в обратном порядке. Если вы впервые осуществляете подобную процедуру, фотографируйте каждый шаг, расположение деталей и крепёжных элементов. Это поможет восстановить последовательность действий.

Видео: демонтаж КПП на Лада 2110

После ремонта коробки некоторое время нужно обкатать новые шестерни, особенно если вы меняли их поблочно, группами. На время обкатки воздержитесь от агрессивного стиля езды. Переключая скорость на более высокую, выдерживайте паузу в одну-две секунды, а при понижении передачи, наоборот, включайте новую сразу же. Всегда следите за уровнем масла — если он падает, не поленитесь залезть под машину и осмотреть, нет ли течи в стыке крышки и картера. Обращайтесь с автомобилем аккуратно, и срок службы КПП возрастёт.

Как снять коробку передач?

В статье описано, как снять механическую коробку передач (КПП) на базе автомобилей «Жигули» с передним и задним приводом.

Подготовка

Работу выполняйте с использованием смотровой ямы или эстакады. Автомобиль уберите с ручного тормоза. Ручку переключения передач переведите в нейтральное положение. Под задние колеса установите колодки.
Снимите защиту поддона.
Слейте масло с КПП.

С передним приводом

Чтобы снять механическую коробку передач , нужно сбросить клеммы с аккумулятора.

Под капотом

Скиньте массовый провод.
Разъедините линию сцепления. Трос выведите из рычага после ослабления гаек наконечника.
Отсоедините провода, идущие на стартер:

  • те, которые с разъемом, выньте из колодки;
  • силовой кабель уберите после откручивания гайки.

Отверните гайки стартера. Вытяните его на себя.

Под автомобилем

Отсоедините тягу переключение передач от наконечника шарнира.
Выньте с разъема провод датчика задней передачи.
Отсоедините трос спидометра после откручивания фиксирующей гайки.

Ослабьте затяжку гаек крепления растяжек к рычагам подвески.
Открутите гайки (болты) соединения кронштейна с растяжками или кузовом.
Растяжки отводятся в стороны.
Расшплинтуйте и открутите гайку, удерживающую поворотный рычаг вместе с шаровой опорой. Выпрессуйте палец шарнира из рычага.
Вытолкните обе гранаты из КПП и отведите их назад.

Вставьте заглушки на место снятых полуосей, чтобы зафиксировать шестерни дифференциала. Если они сойдут со своего места, вставить полуоси обратно не получится. В качестве заглушек подойдут старые валы или шланги подходящего диаметра.

Опоры двигателя

Снимите крышку картера сцепления.
Вывесите двигатель на тросах. Для этого поставьте перемычку в виде деревянного бруска, опирающегося на крылья кузова.
Можно также подпереть мотор домкратом.
Левую опору демонтируйте, заднюю только открутите.

Снятие КПП от мотора

Выкрутите болты крепления картера сцепления к двигателю.
Путем раскачивания выведите коробку из шлицов. Отсоедините ее от мотора и опустите на пол.
При выполнении ремонта коробки берите качественные запчасти. Проверенный поставщик – сайт ZAPCHASTI.RIA.COM .
Монтаж производится в обратной последовательности. Самый сложный этап – попасть валом коробки в шлицы маховика. После установки КПП регулируется ход педали сцепления.

С задним приводом

Как снять коробку передач с заднеприводного автомобиля? Принцип тот же, что описан выше. Поэтому далее будет уделено внимание лишь отличиям, основные из которых следующие:

  1. Отсутствуют гранаты, поэтому не придется вынимать полуоси.
  2. Нужно демонтировать кардан и систему отвода выхлопных газов.

Работу начните с отключения аккумулятора.

В районе расположения КПП сдвиньте пыльник вверх. Отожмите корончатую шайбу. Стяните рычаг переключения скоростей со стержня, который поставьте на третью передачу.
Снимите крышки следующих рычагов:

  • ручного тормоза;
  • ручки переключения передач.

В подкапотном пространстве

Открутите крепление и извлеките патрубок подачи подогретого воздуха к воздушному фильтру.
Отключите массовый провод.
Отсоедините трос сцепления, датчик скорости.
Демонтируйте стартер.
Открутите крепеж приемной трубы отработанных газов.

Под моторным отсеком

Демонтируйте резонатор, глушитель и приемную трубу.
Отсоедините кардан от коробки, сняв кронштейн безопасности.
Отключите трос спидометра и провод заднего хода.
Открутите и отведите в сторону цилиндр сцепления.
Снимите крышку картера.
Вывесите мотор или подоприте его снизу.
Скиньте поперечину, поддерживающую коробку передач, которая при этом опустится. Будьте осторожны!

Выверните болты крепления картера сцепления к мотору.
Снимите коробку передач.
Монтируется КПП в обратной последовательности.
Как снять коробку передач без ямы ? Для этого передняя часть автомобиля поднимается на домкратах. В момент извлечения коробки из шлицов можно воспользоваться деревянным упором в пол для поддержки.
Чтобы снять коробку передач впервые, лучше посмотреть видео . Работу выполняйте вдвоем.

Как диагностировать поломку и снять МКПП?

Установленная в моторном отсеке КПП требует к себе бережного отношения. Независимо от ее вида, чтобы не столкнуться с преждевременным выходом из строя коробки, стоит не пренебрегать прохождением технического обслуживания, заливать в систему высококачественное горючее.

Необходимость диагностики МКПП

Если стали отмечаться проблемы с системой трансмиссии, водителю необходимо автотранспорт отправить на диагностику. Данная процедура позволяет получить необходимые данные о функционировании «механики».

Перечислим признаки поломок МКПП:

  • появление шума, стуков;
  • невозможность смены передач;
  • обнаружение течи со стороны КПП;
  • затрудненное переключение передач;
  • самопроизвольное выключение скоростных режимов.

При наличии данных проявлений, заметно ухудшается управление авто. Чтобы точно определить причину того, почему возникли данные признаки, необходимо снятие МКПП с автомобиля с последующей ее разборкой.

Если механическая КП дала течь, то возможно износились уплотнительные элементы, в редких случаях это связано с наличием трещин на поверхности коробки.

Излишний шум нередко является следствием неисправности синхронизатора, шестерен, муфты. В большинстве случаев износ составляющих деталей, механизмов КПП возникает при большом пробеге.

Как снять коробку передач?

Если необходимо демонтировать из штатного места МКПП, целесообразно воспользоваться услугами профессиональных сервисов, где работают мастера, имеющие необходимую квалификацию, инструмент, оборудование. Снятие коробки требует определенных навыков, представляет собой трудоемкую процедуру.

Чтобы осуществить снятие КПП, автотранспорт следует завести на смотровую яму или использовать домкрат. Какой нужен инструмент, когда нужно снять КПП? При проведении данной процедуры понадобятся ключи, плоская отвертка, пассатижи.

После того как транспортное средство было поставлено смотровую яму, необходимо обеспечить доступ к скоростной коробке, после чего, снимаются следующие элементы:

  • аккумуляторная батарея;
  • воздушный фильтр;
  • брызговики, относящиеся к силовой установке;
  • поперечина подвески, имеющейся на передней оси транспортного средства, приводы колес;

Требуется осуществление слива трансмиссионной жидкости посредством откручивания пробки сливного отверстия (предварительно нужно поставить пустую тару). Объем емкости зависит от технических особенностей МКПП.

При помощи отвертки нужно отсоединить датчик скорости вместе с выключателем заднего хода. Болты крепления, относящиеся к коробке, должны быть демонтированы, после чего стоит приступать к снятию стартера, отсоединяются опоры от двигателя, выдвигается КПП. Как только «механика» была снята, можно приступить к ее разборке, во время которой проверяется состояние шестерен, муфт и иных комплектующих деталей. Устанавливать коробку в штатное место нужно в обратном порядке.

Таким образом, если возникают вопросы относительно того как снять коробку, осуществить ее переборку, заменить комплектующие детали, стоит обратиться за помощью в профессиональный сервисный центр.

Использование трансмиссионной гидравлической стойки

При осуществлении снятия скоростной коробки может быть использована специальная трансмиссионная гидравлическая стойка. Данное устройство отличается по грузоподъемности. Телескопические версии имеют изменяемую высоту, мобильны, просты в эксплуатации. Они отлично подходят, если требуется установка МКПП или ее снятие с грузовых машин. Грузоподъемность при этом должна быть более 500 кг.

Стойка для снятия КПП присутствует на многих станциях ТО. Благодаря ей эффективнее проводятся ремонтные работы. Без осуществления снятия данного агрегата не обойтись, если нужно заменить сцепление, маховик и иные механизмы, относящиеся к системе трансмиссии.

Если автовладелец обладает определенными навыками, опытом, то осуществление самостоятельного демонтажа КПП своими руками – это вполне реальная возможность. В противном случае, снятие и установка коробки передач должна быть доверена специалистам соответствующего класса. При осуществлении данных процедур, может быть применено такое приспособление для снятия, как трансмиссионная стойка (гидравлическая).

Замена сцепления ваз 21074 – АвтоТоп

Каждый автовладелец ВАЗ 2107, садясь в свой автомобиль, всегда должен быть уверен, что автомобиль полностью исправен. Неисправности с сцеплением, прежде всего, будут отображаться на качестве работы тормозной системы. Если вы вдруг заметили, что скорости стали туго переключаться, в этом случаи стоит проверить состояние сцепления.

Подготовка к замене сцепления

Чтобы произвести замену сцепления, вам понадобится яма или эстакада, чтобы подобраться к двигателю и коробке передач снизу. Перед всеми работами необходимо снять минусовую клемму с аккумулятора и можете смело приступать к работе.

Сначала снимите стартер и воздушный фильтр.

Переходим к коробке передач. Первым делом нужно снять рычаг переключения передач. Саму коробку снимать ненужно.

Переходим к снятию сцепления

Переходим к работам «под» автомобилем.

Отсоедините карданный вал от коробки.

Откручиваем крепления кронштейна безопасности коробки передач, а также трубку от коробки передач. Кардан отсоединять нет необходимости, так как коробку снимать не надо.

Открутите гайки, которык крепят коробку к дну авто.

Отключаем провода от датчика заднего хода.

Снимаем пружину вилки, которая отвечает за выключение и включение сцепления, отсоединяете два болта от рабочего цилиндра сцепление.

Снимаете поддон сцепления. Потом снимаете четыре болта крепления картера сцепления.

При помощи монтировки отодвиньте коробку, насколько возможно, назад. Так она не будет мешаться.

Теперь вы увидите маховик, корзина крепится шестью болтами.

Открутите их и сцепление снимется вместе с выжимным подшипником.

Вытащите корзину и диск сцепления, посмотрите на них. Если они в порядке, то менять их не стоит, или замените при необходимости.

Перед тем как начать сборку, рекомендуется смазать шлицы первичного вала коробки и произвести полировку диска сцепления сухой тряпкой.

Необходимо произвести корректировку расположения диска сцепления к подшипнику коленчатого вала. Делать это надо с помощью специальной оправки. Ее можно приобрести в любом авто-магазине. Если все сделано правильно, то оправка будет выходить свободно из подшипника.

На этом все, вы заменили самостоятельно сцепления, теперь вы можете быть уверенны в надежной работе сцепления своего автомобиля.

Замена сцепления ВАЗ 2101-2107: Видео

Большинство неполадок, выявленные в ходе эксплуатации автомобиля, нуждаются в срочном устранении. Неисправность сцепления может привести к поломке всего узла или даже КПП с невозможностью дальнейшего самостоятельного движения автомобиля. Поэтому недопустимо игнорировать симптомы неисправности и своевременно проводить такую операцию, как замена сцепления ВАЗ 2107.

Поломки сцепления ВАЗ 2107

Узел сцепления состоит из множества деталей, что делает возможным множество вариантов неисправности. Для удобства все поломки можно разбить на две группы: поломка привода сцепления и поломка самого сцепления.

Гидравлический привод сцепления теряет работоспособность по следующим причинам:

  • наличие течи;
  • завоздушенность системы;
  • наличие грязи;
  • поломка рабочего или основного цилиндра (обычно из-за износа манжет).

Само сцепление может сломаться по таким причинам:

  • износ или поломка демпферных пружин на диске;
  • износ ведомого диска;
  • повреждение шлицов вала или ведомого диска;
  • замасливание или деформация ведомого диска;
  • повреждение поверхности корзины сцепления (нажимного диска) или маховика;
  • закусывание вилки привода сцепления.

Признаки поломки сцепления

Проблемы с механизмом сцепления легко определить по вибрации, шуму или другим внешним признакам. Наиболее распространенные из них:

  • затруднено или невозможно переключение КПП на заведенной машине;
  • треск и шум в КПП при переключении передач;
  • сцепление “ведет” – машина движется при включенной скорости даже если педаль сцепления полностью выжата;
  • сцепление буксует – при нажатии газа, особенно на 4-5 скоростях при движении на гору, растут обороты двигателя без увеличения скорости движения автомобиля;
  • дерганье и вибрации при работе сцепления;
  • шум при отпускании педали сцепления.

Для устранения проблем необходим ремонт или замена сцепления. Заменить элементы гидропривода сцепления и прокачать его можно самостоятельно, не имея высокой квалификации в ремонтных работах. Достаточно легко снимается и корзина сцепления ВАЗ 2107.

Однако прежде чем производить снятие КПП и разборку узла сцепления, следует убедиться что причина кроется именно в нем. Начать следует с регулировки сцепления, проверки утечки тормозной жидкости из рабочего и главного цилиндров и визуальной проверки работоспособности гидропривода.

Для замены цилиндров и шланга гидропривода сцепления нет необходимости разборки самого узла. То же касается и прокачки привода для удаления воздуха из системы.

Как поменять сцепление ВАЗ 2107

При выполнения операции не обойтись без подъемника или смотровой ямы. Перед началом работ следует обязательно отключить “массу” от аккумулятора, чтобы предотвратить замыкание.

Порядок действий такой:

Примечание: КПП ВАЗ 2107 весит около 26 кг, поэтому снимать ее лучше вдвоем с напарником.

  • Осторожно вытянуть КПП.
  • Открутить болты крепления корзин сцепления ВАЗ 2107 и снять ее.
  • Осмотреть корзину и диск на предмет повреждений и износа.

Износ корзины с внутренней стороны и износ диска определяются по соответствию геометрическим размерам, указанным в руководстве по эксплуатации. При поломке усиков коробки их можно переклепать, а не менять корзину.

Сцепление может буксовать по причине загрязнения диска маслом. В этом случае необходима его очистка или замена.

Загрязнение маслом также может служить причиной рывков и вибрации при включении сцепления. Также они могут возникать при износе шлицов, искривлении демпферной пружины либо ведомого диска. В таком случае поможет только замена неисправной детали.

Установка сцепления ВАЗ 2107 производится в порядке, обратном снятию.

Иногда бывает затруднительно попасть валом КПП в шлицы на диске сцепления. Это происходит в случае, если диск сцепления установлен со смещением относительно оси симметрии. В этом случае недопустимо применять усилия, чтобы “протолкнуть” вал КПП.

Чтобы установить диск сцепления по оси симметрии, при его установке следует использовать специальное приспособление.

Теперь вы знаете как поменять сцепление ВАЗ 2107 и можете осуществить ремонт самостоятельно.

Что нужно знать для замены сцепления на автомобиле ВАЗ 2107

Говоря о замене сцепления ВАЗ 2107, подразумевают вышедшую из строя корзину, диск, или выжимной подшипник. В то же время или в отдельном порядке, могут возникнуть неисправности в работе главного, рабочего цилиндров, вилки выключения или шланга сцепления автомобиля. При износе деталей во время эксплуатации ВАЗ 2107 или после замены вышедших из строя новыми запчастями, может потребоваться регулировка сцепления.

Замена сцепления

При замене корзины или диска без снятия коробки передач (КПП) не обойтись. То есть сама коробка может остаться практически на том же месте, ее необходимо будет лишь сдвинуть на расстояние, достаточное для выхода первичного вала коробки передач из корзины сцепления. Однако для более удобного проведения работ, и с целью визуальной ревизии и возможной замены таких элементов, как картер сцепления, сальник первичного вала КПП и задний сальник коленвала, коробку передач лучше снять.

Цена на запчасти ВАЗ 2107, которые, возможно, придется заменить в этом случае, не так уж высока, а время на повторную разборку для их замены будет стоить намного дороже. Работы производятся на смотровой яме, эстакаде или подъемнике. В общем, обо всем по порядку.

Для демонтажа сцепления, необходимо выполнить следующие подготовительные работы:

  1. Снятие стартера.
  2. Отсоединение рычага переключения передач от КПП.
  3. Снятие карданного вала.
  4. Отсоединение рабочего цилиндра сцепления и привода (гибкого вала) спидометра от КПП.
  5. Снятие клемм (фишки) с датчика, отвечающего за включение фонарей заднего хода.
  6. Демонтаж крепления выхлопной системы от КПП.
  7. Отвертывание болтов, которыми КПП прикрепляется к двигателю.
  8. Отсоединение задней подушки (траверзы), крепящей КПП к кузову.

Далее нужно отвести КПП от двигателя на расстояние, достаточное для выхода первичного вала из корзины сцепления и опереть ее на приемную трубу выхлопной системы автомобиля. Для полного снятия КПП необходимо перед отвертыванием болтов, прикрепляющих КПП к двигателю дополнительно отсоединить от выпускного коллектора приемную трубу (штаны).

Все работы по замене сцепления ВАЗ 2107 в таком же, или немного измененном порядке давно сняты на видео и выложены в интернет. Так что при желании с ним всегда можно ознакомиться.

Замена сцепления ваз классика 2101-2107 как снять коробку (кпп) ваз классика

Замена сцепления ваз классика 2101-2107 все не так тяжело как кажется я один первый раз ее снимал и справлялся.

Замена диска сцепления на ВАЗ 2106

Замена сцепления ваз 2101-2107

Когда доступ к корзине сцепления ВАЗ 2107 получен, можно производить ее снятие и замену. Отвертываем болты, крепящие корзину к маховику, и снимаем сцепление.

При выполнении перечня работ необходимо обратить внимание на следующие моменты:

  • снимая стартер, можно не отсоединять от него электрические провода, при этом нужно прекратить подачу питания от аккумулятора;
  • перед тем как демонтировать карданный вал, необходимо отметить на нем расположение вилки шарнира по отношению к фланцу шестерни главной передачи;
  • отсоединяя гибкий вал привода спидометра нельзя допускать его чрезмерное изгибание;
  • в случае установки той же корзины сцепления, перед ее снятием необходимо заметить (мелом, краской, зубилом или кернером) ее положение относительно маховика для того, чтобы установить ее так же;
  • избежать деформации кожуха сцепления при демонтаже поможет равномерное отвертывание болтов крепления, по 1-2 оборота;
  • если при отвертывании болтов крепления корзины маховик проворачивается, для удержания его на месте можно воспользоваться монтировкой, как рычагом;
  • при последующей сборке важно правильно установить диск сцепления. Его больший выступ должен быть обращен к корзине.

Типичные неисправности сцепления

Зачастую неисправность корзины это искривление или обрыв ее лепестков, потеря упругости нажимных пружин. В некоторых случаях корзину удастся отремонтировать. Диск сцепления ВАЗ 2107 требует ремонта или замены при его деформации, износе, обрыве или существенных задирах фрикционных накладок, ослаблении или изломе демпферных пружин. Вышедший из строя выжимной подшипник заменяется новым, ремонту он не подлежит.

Сопутствующими неисправностями, которые могут быть обнаружены при ремонте или замене сцепления, является подтекание масла через сальник коленвала или первичного вала КПП, износ приводной вилки или рабочего цилиндра сцепления. Подтекание масла через сальники вызывает замасливание ведомого диска, что может вызвать его пробуксовку. Признаками того, что сцепление ВАЗ 2107 буксует, является уменьшение тяги и динамики при разгоне, а также появление специфического запаха.

Кроме того, пробуксовку сцепления может вызвать и чрезмерный износ фрикционных накладок. Сальники заменяются новыми. Ведомый диск при износе накладок тоже проще заменить, хотя раньше самостоятельно клепали на старый диск новые накладки. Стоимость нового диска сцепления ВАЗ 2107 при его замене просто смешна в сравнении с той работой, которую необходимо выполнить при восстановлении накладок.

Выход из строя приводной вилки связан с ее износом или поломкой. При замене вилки сцепления ВАЗ 2107 снимать КПП не требуется, если немного сточить ее концы, для того, чтобы вилка смогла зайти под прижимную пружину. Производя замену вилки, необходимо будет демонтировать рабочий цилиндр сцепления, и отвести его в сторону на шланге, но это все равно потребует меньших трудозатрат, чем при снятии КПП. Дополнительно потребуется изготовить крюк, которым нужно будет поддевать пружину при монтаже узла.

Не слишком удобная операция, но она осуществима. Нужно отметить, что замена сцепления ВАЗ 2107 с инжектором практически ничем не отличается от карбюраторных моделей. После ремонта и замены сцепления потребуется проверка его работы и, при необходимости, регулировка.

СССР LADA RIVA 1500SL ВАЗ 2107 NOVA AUTOPROM Модель российского советского автомобиля Масштаб 1/24 Литой и игрушечный транспорт winvest-global Игрушки и хобби

СССР LADA RIVA 1500SL ВАЗ 2107 NOVA AUTOPROM российская советская модель автомобиля масштаб 1/24 литые и игрушечные транспортные средства winvest-global игрушки и хобби
  1. Home
  2. Игрушки и хобби >> Литые и игрушечные транспортные средства >> Автомобили, грузовики и фургоны >> Современное производство
  3. СССР LADA RIVA 1500SL ВАЗ 2107 NOVA AUTOPROM Российская советская модель автомобиля Масштаб 1/24

СССР LADA RIVA 1500SL ВАЗ 2107 НОВА АВТОПРОМ Модель российского советского автомобиля в масштабе 1/24,1 / 24 СССР LADA RIVA 1500SL ВАЗ 2107 НОВА АВТОПРОМ Советская модель автомобиля в масштабе ВАЗ 2107 Lada Riva в масштабе 1/24 Коллекционная модель автомобиля (1982) - YouTube, Модель: Lada Riva 2107 2105 1300 1500, Открывающаяся крышка багажника / крышка багажника, Масштаб: 1/24, Видео откроется в новом окне, Производитель: АВТОПРОМ, Предлагаем премиум-сервис Бесплатная доставка по всем заказам Приобретайте аутентичные товары, теперь оптовые цены.RIVA 1500SL ВАЗ 2107 НОВА АВТОПРОМ Модель российского советского автомобиля Масштаб 1/24 СССР LADA.

  • ХАЙДАРАБАД (Индия)
