Как снять руль на ВАЗ 2107: пошаговая инструкция для новичков

Главная » Ремонт

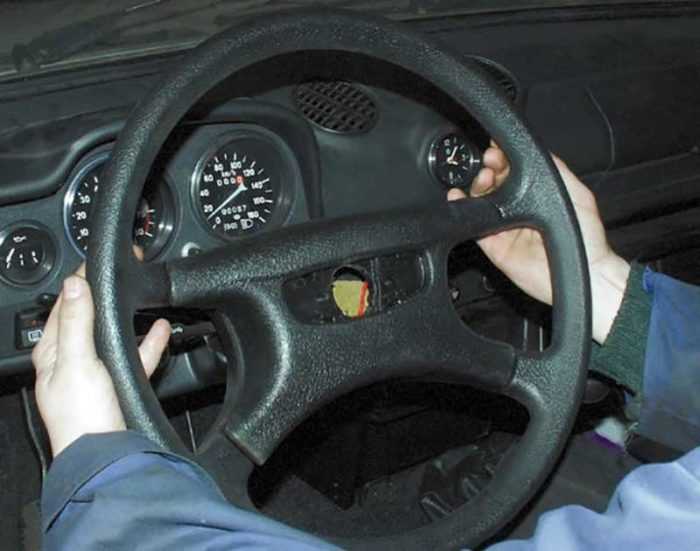

Модельный ряд классики от Волжского автозавода семерка имеет самый комфортабельный для своего времени салон. Автомобиль ВАЗ 2107 оборудован анатомическими креслами с интегрированными подголовниками и удобным рулем с четырьмя спицами. Он установлен на травмобезопасном составном валу, который вращается в подшипнике. Снятие автомобильного руля обычно требуется, в случае выработки деталей в процессе длительной эксплуатации.

Замена неисправного узла позволит устранить избыточный люфт вала, а также непредусмотренные конструкцией перемещения рулевого колеса. Для осуществления ремонтно-восстановительных работ потребуются следующие инструменты:

  1. короткая отвертка крестообразная;
  2. набор головок с воротком и удлинителем;
  3. консистентная смазка;
  4. лампа переносная с дефлектором и удлинителем.

Операция не занимает много времени и может выполняться вне специально оборудованных помещений.

Порядок демонтажа рулевого колеса

В модели ВАЗ 2107 устанавливается два вида рулевых колес старого и нового образца демонтаж его даст возможность оперативно поменять крепление на новое. На этих деталях реализованы разные способы установки лицевой декоративной детали, которая выполняет функцию выключателя звукового сигнала. Для выполнения операции по демонтажу узла старого образца нужно сделать следующее:

  1. Отключаем аккумулятор, скинув клемму массового провода.

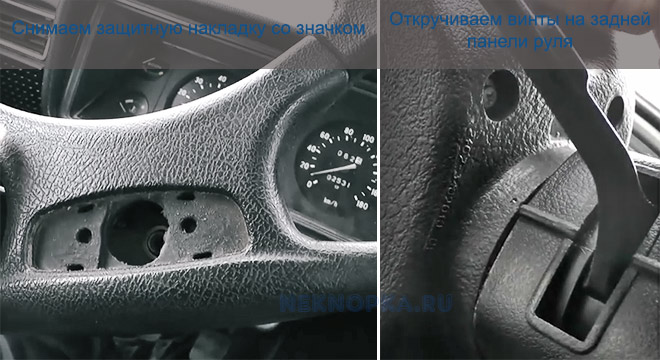

  2. При помощи короткой отвертки выкрутить четыре винта с обратной стороны руля.
  3. Снять панель вместе с крепежом и контактной пластиной и отсоединить провод питания сигнала.
  4. Удерживая рулевое колесо от проворачивания опустить гайку ослабить, но не снимать ее полностью.
  5. Следующая операция выполняется вдвоем: помощник садится на водительское место и оттягивает деталь по направлению снятия.
  6. Второй берет молоток и пробойник и наносит удар один или несколько по валу это позволяет легко снять освободившийся узел.

Гайка, оставшаяся на штоке, не позволит детали соскочить и ударить помощника. Теперь можно ее открутить полностью и закончить процесс. Замена подшипника потребует демонтажа декоративных накладок и кронштейна. Рулевое колесо нового образца на автомобиле ВАЗ 2107 снимается проще, достаточно вытащить декоративную заглушку с логотипом АвтоВАЗа и получить доступ к гайке. Остальная часть операции и в том силе замена изношенного подшипника проводиться, как описано выше.

Установка рулевого колеса

По окончании ремонтных работ детали необходимо правильно смонтировать на место. Если производилась замена подшипника или кронштейна с валом в сборе следует узел установить на место и затянуть болты крепления. Если снятие производилось с иными целями, руль монтируется после выполнения всего комплекса необходимых работ. При этом важно установить его в правильном положении.

21 898 views Рулевое управление

Похожие материалы

Снимаем и разбираем руль ВАЗ 2107

Автомобиль ВАЗ-2107 в своей конструкции оснащается таким обязательным органом управления, как рулевое колесо. Внешний вид руля на «семерке» приятный, но его большой размер портит всю картину. Размер руля можно сравнить разве что со штурвалом парохода, управлять которым не всегда комфортно. Другое дело, когда в автомобиле установлен маленький и аккуратный руль, управлять котором одно удовольствие. Многие автовладельцы уже на второй день после приобретения авто ВАЗ-2107 меняют штатный руль от парохода на более удобные модели, как спортивного, так и обычного формата. Но необходимость снимать руль на «семерке» возникает не только для его замены, а также для проведения ремонта, так как конструктивные элементы агрегата имеют свойство вырабатываться. В материале уделим внимание, как снять руль на ВАЗ-2107, и особенностям его ремонта.

На автомобили ВАЗ-2107 устанавливается два варианта рулевых колес, которые имеют незначительные отличия. Главным отличием является внешний вид и крепление лицевой декоративной детали, выполняющей дополнительную функцию включения звукового сигнала. Рассмотрим оба варианта снятия руля на ВАЗ-2107, а начнем со штурвала нового образца.

  • Разборка руля ВАЗ-2107 начинается с того, что изначально необходимо в обязательном порядке снять клемму «минус» с аккумулятора. Это делается для того, чтобы исключить создание непреднамеренного короткого замыкания.
  • С помощью отвертки необходимо поддеть значок «Лада», располагающийся в центре изделия, за которым находится центральная гайка на «24».
  • Желательно выровнять колеса, чтобы они располагались прямо. Это нужно чтобы при сборке попасть в те же шлицы, и руль тоже стоял прямо.
  • Используя вороток с головкой на «24», следует сорвать гайку. Для отвинчивания гайки необходимо вращать вороток в левую сторону. Чтобы отвинтить гайку, требуется ногами упереться в руль, предохраняя изделие от проворачивания или же попросить помощи друга.
  • Когда гайка будет ослаблена, вывинчивать ее полностью не рекомендуется. Теперь необходимо осторожно сбить баранку с посадочного места(возможно прикипание шлицевого соединения). Как только изделие сдвинется с вала, можно отвинтить гайку полностью и демонтировать баранку.

После снятия изделия можно произвести его замену или ремонт. Если требуется осуществить замену подшипника вала, то для доступа придется снять декоративные накладки и кронштейн. В случае если требуется произвести снятие баранки старого образца, то делается это по следующей схеме:

  • С обратной стороны руля следует вывинтить 2 винта в отверстиях при помощи отвертки.
  • Извлечь декоративную панель совместно с креплениями и контактной пластиной звукового сигнала.
  • Далее, отворачивае немного гайку, сбиваем со шлицов руль, скручиваем гайку совсем и снимаем деталь.

Баранка старого образца без накладки

Как только ремонтные работы завершены, необходимо изделие установить на место. Обязательно устанавливайте руль в правильном положении. Это делается с целью удобства вождения и для того чтобы во время поездки часть рулевого колеса не загораживала обзор панели приборов.

Сама накладка с контактами сигнала

На валу и контактной пластине руля имеются отметки, которые необходимо совместить. После того, как изделие будет надето на шлицы, можно приступать к затягиванию гайки по направлению часовой стрелки. Монтаж декоративных элементов происходит в порядке обратном снятию.

Ремонт включателя звуковой сигнализации на руле

Если не работает звуковая сигнализация, то после демонтажа баранки требуется провести осмотр контактов. Зачастую для ремонта достаточно произвести зачистку и смазку контактов с последующей установкой деталей на место.

Искать причину неисправной работы сигнала можно не снимая основного механизма, но при этом потребуется помучиться с отвинчиванием болтов, которыми стянута декоративная накладка руля. Чаще всего причина неработоспособности сигнала заключается в контактах, располагающихся в рулевой колонке, поэтому полностью руль разбирать может и не потребуется.

Данный материал поможет разобраться в вопросе о том, как снять руля для проведения ремонтных работ. Если планируется заменить руль, то обязательно необходимо подбирать новое изделие, чтобы оно совпадало со шлицами вала автомобиля. При замене штатного изделия на новое может возникнуть проблема только в подключении сигнала, так как не на всех моделях контакты будут совпадать с рулевой колонкой. Чтобы установить новый руль, потребуется его разобрать и подключить звуковой сигнал.
