Как выставить метки шевроле нива: Метки грм нива шевроле

7 июля, 2023 by admin

Установка валов по меткам Нива Шевролет

Вам потребуются: отвертка, ключи «на 8», «на 10», «на 13», специальный ключ для проворачивания коленчатого вала

Установка поршня четвертого цилиндра в положение ВМТ такта сжатия

Поршень 4-го цилиндра в положение ВМТ (верхняя мертвая точка) такта сжатия устанавливают для того, чтобы при проведении работ, связанных со снятием цепи привода распределительного вала, не нарушалась установка фаз газораспределения.

При нарушении фаз газораспределения двигатель не будет нормально работать.

Выставляйте ВМТ по метке на звездочке распределительного вала (при установке по меткам на шкиве коленчатого вала и на передней крышке цепи привода распределительного вала в этом положении может стоять поршень либо 1-го, либо 4-го цилиндра).

После этого убедитесь в совпадении меток на шкиве коленчатого вала и крышке.

Если при этом метки вала не совпадают, значит, нарушена установка фаз газораспределения (поршень 4-го цилиндра не установлен в ВМТ).

В этом случае необходимо снять цепь привода распределительного вала со звездочки распределительного вала и провернуть коленчатый вал до совмещения меток.

Проворачивать коленчатый вал можно следующими способами.

Приобретите специальный ключ для проворачивания коленчатого вала за гайку крепления шкива.

Этим ключом можно проворачивать коленчатый вал и сверху моторного отсека.

На автомобиле без кондиционера коленчатый вал можно повернуть специальным накидным ключом или головкой на 38 за гайку крепления шкива привода вспомогательных агрегатов.

На автомобиле с кондиционером так повернуть коленчатый вал нельзя, из-за того, что кроме шкива привода вспомогательных агрегатов гайка тоже крепит шкив привода компрессора кондиционера.

При этом накидной ключ применить нельзя, т.как гайка располагается глубоко в шкиве, а при использовании торцовой головки не хватает места для установки воротка – он упирается в распорку рамки радиатора.

В этом случае устанавливаем коленчатый вал в нужное положение, перемещая автомобиль на четвертой или пятой передаче.

Включите 4-ю передачу и медленно прокатите автомобиль в нужную сторону до совпадения метки на звездочке распределительного вала с меткой на корпусе подшипников распределительного вала.

Включите 4-ю передачу и вывесите одно из задних колес.

Затем поворачивайте вывешенное колесо в нужную сторону до совпадения метки на звездочке распределительного вала с меткой на корпусе подшипников распределительного вала.

Расположение меток ВМТ

Метки расположены на звездочке распределительного вала (лунка «а») и на корпусе подшипников распределительного вала (выступ «б»).

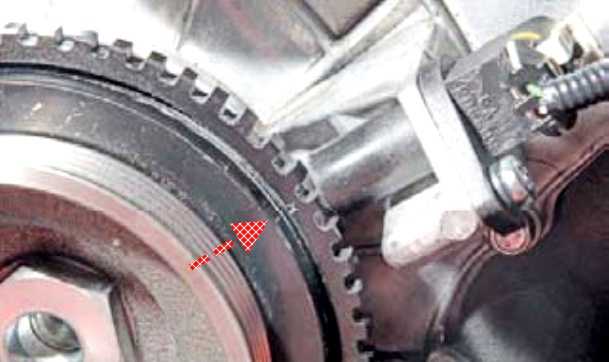

Метка риска на зубчатом венце шкива привода вспомогательных агрегатов должна расположиться напротив сердечника датчика положения коленчатого вала

Снимите крышку головки блока цилиндров (см. «Замена прокладки крышки головки Нива Шевролет»).

Вращая коленчатый вал, совместите метки на звездочке распределительного вала и на корпусе его подшипников.

Если цепь установлена правильно, метка на шкиве коленчатого вала должна совпасть с длинной меткой на крышке цепи привода распределительного вала.

Если метки не совпадают, разогните лепестки стопорной шайбы болта крепления звездочки распределительного вала.

Включите первую передачу, чтобы зафиксировать коленчатый вал от проворачивания, отверните болт и снимите его вместе со стопорной и упорной шайбами.

Стопорная и упорная шайбы никак не зафиксированы на болте и легко с него снимаются.

Будьте осторожны – не уроните их в поддон двигателя.

Демонтируйте натяжитель цепи (см. «Замена натяжителя Нива Шевролет»).

При наличии необходимых навыков гидронатяжитель можно не снимать.

Достаточно отжать плунжер гидронатяжителя большой отверткой или монтажной лопаткой.

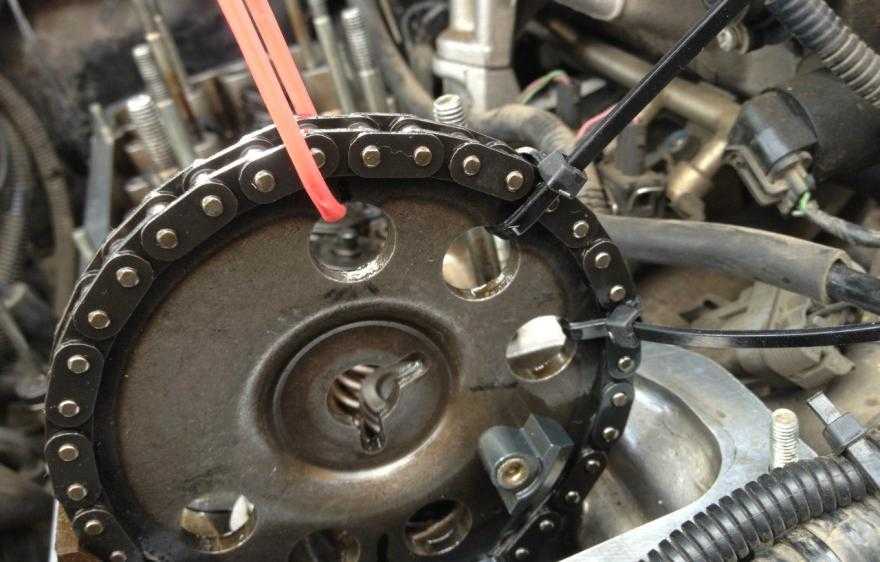

Снимите звездочку вместе с цепью, снимите цепь со звездочки и затем снова установите ее на звездочку, изменив положение цепи на зубьях звездочки в нужную сторону.

Рекомендуется за один раз перемещать цепь на один зуб.

Наденьте звездочку вместе с цепью на фланец распределительного вала, натянув ведущую ветвь цепи.

Так как при изменении положения цепи на звездочке отверстие в звездочке перестает совпадать с установочным штифтом во фланце, проверните немного коленчатый вал в нужную сторону до момента совпадения отверстия и штифта.

Установите болт крепления звездочки вместе с упорной и стопорной шайбами и заверните его до упора, не затягивая окончательно.

Провернув коленчатый вал на два оборота, повторите проверку положения меток, как это делали раньше.

Если метки совпадают, затяните болт и загните на грань его головки лепесток стопорной шайбы.

В случае несовпадения меток повторите установку фаз газораспределения.

Установите все снятые ранее детали в обратной последовательности. Во избежание течи масла замените прокладку крышки головки блока цилиндров.

Установка поршня ВМТ Нива Шевроле

Поршень 4-го цилиндра в положение ВМТ (верхняя мертвая точка) такта сжатия устанавливают для того, чтобы при проведении работ, связанных со снятием цепи привода распределительного вала, не нарушалась установка фаз газораспределения. При нарушении фаз газораспределения двигатель не будет нормально работать. Выставляйте ВМТ по метке на звездочке распределительного вала (при установке по меткам на шкиве коленчатого вала и на передней крышке цепи привода распределительного вала в этом положении может стоять поршень либо 1-го, либо 4-го цилиндра). После этого убедитесь в совпадении меток на шкиве коленчатого вала и крышке. Если при этом метки вала не совпадают, значит, нарушена установка фаз газораспределения (поршень 4-го цилиндра не установлен в ВМТ). В этом случае необходимо снять цепь привода распределительного вала со звездочки распределительного вала и провернуть коленчатый вал до совмещения меток (см. тут).

Рекомендация Проворачивать коленчатый вал можно следующими способами. 1. Приобретите специальный ключ для проворачивания коленчатого вала за гайку крепления шкива. Этим ключом можно проворачивать коленчатый вал и сверху моторного отсека (на фотографии радиатор снят для наглядности). 2. Включите 4-ю передачу и медленно прокатите автомобиль в нужную сторону до совпадения метки на звездочке распределительного вала с меткой на корпусе подшипников распределительного вала. 3. Включите 4-ю передачу и вывесите одно из задних колес. Затем поворачивайте вывешенное колесо в нужную сторону до совпадения метки на звездочке распределительного вала с меткой на корпусе подшипников распределительного вала.

Метки расположены на звездочке распределительного вала (лунка а) и на корпусе подшипников распределительного вала (выступ б).
