Как заменить передние стойки ваз 2110: Замена передних стоек ВАЗ 2110, 2111 и 2112

15 декабря, 1972 by admin

Замена передних стоек на ВАЗ 2110 своими руками, какие стойки лучше выбрать

Содержание:

1. Определяем, что элемент вышел из строя
2. Какие купить
3. Замена

Стойки — это важный элемент подвески автомобиля, поскольку они отвечают за гашение колебаний кузова, обеспечивают высокий уровень сцепления между колесами и дорожным полотном.

Но срок эксплуатации у этих элементов ограничен. Потому замена передних стоек у ВАЗ 2110 — вполне естественная и необходимая со временем процедура.

Средний срок службы стоек, устанавливаемой на «десятку», составляет 30-40 тысяч километров пробега. Показатель зависит от условий эксплуатации авто и завода-производителя самого элемента.

Ехать на СТО не обязательно, поскольку замену можно выполнить своими руками.

Определяем, что элемент вышел из строя

Есть несколько признаков, согласно которым можно определить неисправность:

• Кузов усилено вибрирует на гребенке со стороны поврежденного амортизатора;
• Ощущается биение в рулевом колесе;
• Тормозной путь становится длиннее;
• При поворотах автомобиль заносит;
• Следы подтеков масла;
• При движении по прямой автомобиль уносит в сторону;
• В стойке наблюдаются стуки, посторонние шумы.

Схема устройства

Если вовремя не выполнить ремонт передних стоек на СТО или своими руками, это может привести к печальным последствиям:

• Опорные подшипники разрушатся;
• Шины будут неравномерно изнашиваться, прыгать, образовывать бугры на поверхности резины;
• Ступичные подшипники выйдут из строя;
• Тормозной путь станет длиннее, что опасно на любом участке дороги;
• Тормозные колодки будут неисправно работать, их рабочий ресурс существенно сократится.

Есть два основных способа как проверить элементы на предмет их неисправности. Один профессиональный, второй кустарный, но тоже достаточно эффективный.

1. Специальный вибростенд. На него загоняется автомобиль, и компьютер вычисляет эффективность амортизаторов. Следует отметить, что новые стойки могут показывать результат около 75%, но это вполне нормально. Если же процент составляет менее 50, тогда пришло время менять деталь.
2. Ручное раскачивание. Вам нужно взяться за передок машины, за ее крыло, и начать раскачивать. Постарайтесь добиться максимальной амплитуды, которую позволяет получить вес вашего тела. Если что, попросите товарища помочь. Суть заключается в том, чтобы после раскачки резко убрать руки и посмотреть на машину. Если она сразу вернулась в исходное положение и не колеблется больше, тогда все хорошо. При обнаружении даже незначительного колебания можете считать, что стойки желательно заменить в ближайшее время.

Выбираем какие купить

Кто-то и вовсе желает на свою «десятку» установить спортивный вариант стоек, поскольку они наиболее жесткие, а пружины — максимально толстые.

Спортивные

Ориентируйтесь на то, что вам больше хочется получиться от вождения. Но с точки зрения производителей, отлично себя зарекомендовали самарские устройства СС20. При необходимости вы сможете разобраться, как прокачать такие стойки.

Выбор стоит между масляными и газовыми (газомасляными на самом деле). Первые доступнее с финансовой точки зрения, но у них не такой широкий температурный диапазон, из-за чего в зимнее время амортизаторы становятся жестче.

Газовые аналоги имеют более сложную конструкцию, высокую цену, но отличный показатель «цепкости».

Среди производителей, помимо СС20, можно выделить следующие компании-изготовителей:

• KONI
• Sachs
• Kayaba
• Monroe
• Brillstein.

У всех у них, устройства примерно одинаковые, потому проблем с подбором подходящих деталей возникнуть не должно.

Замена

Определившись с выбором стоек, соберите набор инструментов, которые вам пригодятся во время их замены:

• Шлицевые отвертки;
• Ключ для удержания штока амортизатора;
• Рожковые и накидные ключи размерами 6-22;
• Головки на 12-22;
• Съемник шаровых пальцев наконечников рулевых тяг;
• Устройство для сжатия пружин на передних стойках;
• Всемогущий растворитель WD40.

Начинаем непосредственно процесс замены.

1. Открутите гайку, которая крепит верхние опоры амортизаторов к чашке кузова (в отсеке мотора).
2. Освободите верхние опоры.
3. Демонтируйте наружные наконечники рулевых тяг. Тут вам пригодится ваш специальный съемник.
4. Демонтируйте болты, которые крепят нижнюю часть стойки от поворотного кулака.

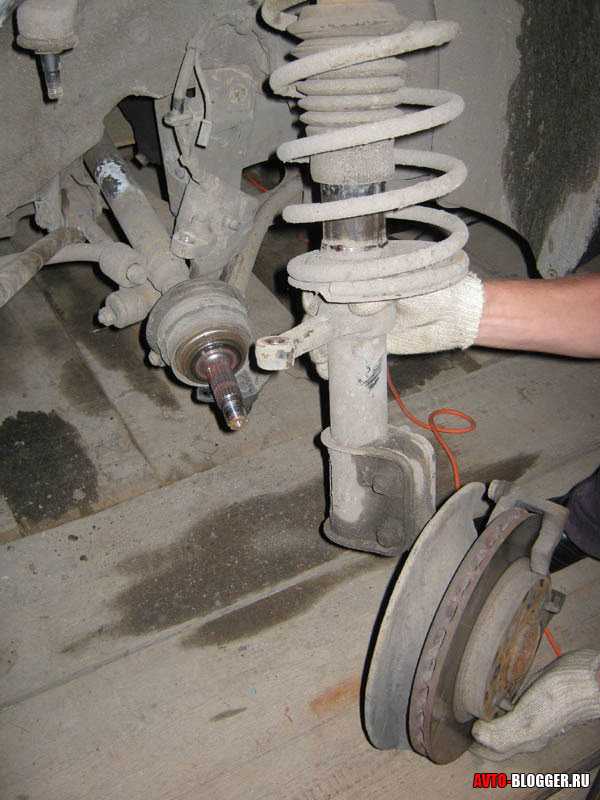

5. Извлеките стойку.
6. Разберите и соберите ее.
7. Выполните процесс обратной сборки.

О разборке-сборке следует поговорить более детально:

• Начните с демонтажа верхней гайки штока. Это сделать можно лишь специализированным ключом на 6;
• Вооружившись другим устройством, уже для удержания пружины стойки, освободите шток вашего амортизатора;
• Далее освобождается верхняя опора, которая удерживается на трех гайках сверху чашки кузова;
• Обязательно отсоедините наружный наконечник рулевой тяги от вашей стойки перед тем как начать работу с нижней опорой;
• Не редко шаровый палец оказывается прилипшим, потому обязательно воспользуйтесь съемником или средством на все случаи жизни — WD40;
• Освободив стойку, извлеките ее. Замените на новую и выполните процесс обратной сборки элемента. Будьте внимательны с пыльником передней стойки вашего ВАЗ 2110. Старайтесь не повредить компонент. Если же он находится в плачевном состоянии, рекомендуется сразу заменить;
• С распоркой передних стоек ВАЗ 2110 также проблем возникнуть не должно;
• Обязательно проведите регулировку развал-схождения после того, как вы внесли определенные корректировки в конструкцию подвески.

Примечательно, что замена задних стоек на развал-схождение не оказывает никакого влияния, а при смене передних амортизаторов изменения могут произойти существенные.

Работа сопряжена с определенными трудностями, но выполнить ее даже своими руками без помощи специалистов не так сложно, как кажется на первый взгляд. Старайтесь быть аккуратным, соблюдать последовательность этапов и выбирать только высококачественные детали на замену. Чем качественнее окажется новая передняя стойка, тем дольше сможете ездить на своей «десятке», забыв об этой проблеме.

 Загрузка …

Замена передней стойки на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать!
Передняя стойка – она значительно отличается от задней телескопической стойки, как по форме, так и по предназначению, если в это углубляться, то задние стойки просто держат удары и гасят колебания при наезде на кочки, а передние кроме этого, ещё и производят поворот колеса в нужную сторону (Именно из-за передних стоек, колёса и поворачивают в нужную сторону), поэтому следить за передними стойками нужно намного тщательней чем за задними и если вдруг они выйдут из строя, то первое что с автомобилем произойдёт, это биение в передней части автомобиля появится и уводить руль от прямолинейного движения будет (То есть машина в сторону будет уходить при движении прямо).

Примечание!
Для замены стойки в передней части, нужен обязательно: Помощник, все возможные ключи возьмите которые есть в вашем арсенале, яркий маркер который будет очень хорошо видно и по возможности башмаками запаситесь, которые под задние колёса подложить будет можно, чтобы автомобиль нормально зафиксировался и не укатился не куда и кстати, специальный ключ рекомендуем купить в авто-магазине, для отворачивания гайки крепления штока телескопической стойки!

Краткое содержание:

• Замена передней стойки
• Дополнительный видео-ролик

Где находятся передние стойки?
Практически все автовладельцы знают местонахождение данных стоек в автомобиле, поэтому на фото показывать месторасположение стоек мы не будем, а так в трёх словах скажем, всего у стойки два конца, верхним концом он прикручивается тремя гайками к стакану который можно найти в подкапотном пространстве автомобиля и двумя здоровыми болтами, он к поворотному кулаку в нижней части крепится, полностью увидеть как выглядит стойка, можно на самом первом фото, который закреплён в этой статье, для этого мышкой просто чуть выше прокрутите и если вы не знали что такое телескопическая стойка и где она располагается, то после просмотра данного фото, вы сразу всё поймёте.

Примечание!
При выходе передних стоек из строя, начинает ощущаться биение в руль при наезде на кочку, а так же повышенная вибрация на кузов идёт, ещё автомобиль может уводить с прямолинейного движения и неравномерно колёса могут изнашиваться, но это всё симптомы, более подробно понять стойки пришли или ещё нет в негодность, можно на специальном стенде в мастерской и кстати, если посмотреть на стойку, она течь не в коем случае не должна (Масла на ней быть не должно), если вдруг масло рукой нащупаете, то можете сразу преступать к замене стоек или какой то определённой стойки на новые!

Примечание!
Хотим предупредить, если стойки начали изнашиваться и приходить в негодность, то категорически не рекомендуется на них ездить, потому что испорченные стойки, приводят другие детали в негодность, такие как колёса к примеру, так же опорные подшипники разбить можно если на изношенной стойки ездить долгое время и так далее!

Снятие:
1) Сперва машину на ровную площадку поставить нужно и затем подложить (Если есть) противокатные упоры под задние колёса, следом поднять ручник и поднять то колесо, на котором собираетесь заменить телескопическую стойку придётся (Колесо снять будет нужно, о том как это сделать, читайте в статье: «Замена колеса на автомобиле»), теперь открывайте капот и снимите защитный колпачок (Указан синей стрелкой) который закрывает гайку штока, после снятия, вам будет нужно ослабить (Не отвернуть, а только лишь чуть-чуть ослабить) немного гайку штока (Для этого специальным ключом запаситесь, см. маленькое фото) и как только это будет сделано, сорвите три гайки (Выкручивать не нужно), которые крепят верхнюю часть стойки к стакану (Указаны красными стрелками).

2) Далее к наконечнику рулевой тяги переберитесь и выкрутите гайку (Указана красной стрелкой), которая этот наконечник удерживает (Только шплинт металлический там вынуть не забудьте, а то гайку не отвернёте, вы его сразу увидите, его пассатижами удобно вытаскивать) и когда гайка будет выкручена, при помощи специального съёмника, выньте наконечник из отверстия в телескопической стойки куда он входит (см. маленькое фото).

Примечание!
Тормозной шланг в стойку к стойки тоже прикрепляется, отсоединить его легко, достаточно рукой потянуть и он выйдет из стойки, вы его обязательно от стойки отсоедините, разыщите данное место где он крепится и аккуратно отсоедините, только смотрите не порвите, а то его менять придётся на новый, а после замены прокачивать тормозную систему, а это лишние затраты и время!

3) И в завершение, возьмите яркий маркер в руки и нанесите на болту и на кронштейне передний стойки метку (Как болт относительно кронштейна завёрнут, см. маленькое фото) и благодаря ней, после установки новой стойки и заворачиванию данного болта в точно такое же положение, не приходится развал на автомобиле делать, а когда метка уже будет сделана, выкрутите оба болта (С обратной стороны только у них гайки придерживайте от проворачивания) и ещё три верхних гайки полностью отверните, которые стойку к стакану крепят и можете её полностью снимать с автомобиля.

Установка:
Установку нужно произвести в обратном порядке, если у вас к тому же есть динамометрический ключ, то это очень хорошо (Его кстати на СТО в аренду можно на короткое время взять или просто попросить вежливо), благодаря нему заверните три верхних гайки крепления стойки к стакану с моментом 19,6 – 24,2 Н•м (2,0 – 2,4 кгс•м), а гайки двух здоровых болтов с моментом 11,5-96,1 Н•м (7,9 – 9,8 кгс•м) и не забудьте закрутить верхний болт с эксцентриком точно так же как он ранее был закручен (По метки), чтобы развал не сбился.

Примечание!
Если вам интересно знать, как стойку разобрать можно будет (Но не полностью, пружину снять, опорный подшипник в общем главные детали с неё), то в таком случае прочтите статью, под названием: «Замена опорного подшипника на автомобиле»!

Дополнительный видео-ролик:
Более подробно увидеть процесс замены передней стойки на десятки, можно в ролике, который закреплён ниже:

Подвеска ваз 2110 перед. Руководство по ремонту и замене передней подвески автомобиля ВАЗ 2110 / Paulturner-Mitchell.com

В статье содержится информация о том, из каких элементов состоит подвеска ВАЗ 2110. Передняя, ​​в частности, построена по типу «МакФерсон». Этот тип подвески используется в большинстве переднеприводных бюджетных автомобилей. Он имеет как преимущества, так и недостатки. Обо всем этом пойдет речь в этой статье. Также вы узнаете об основных элементах, из которых состоит конструкция передней подвески «десятки» и всех других переднеприводных автомобилей ВАЗ.

Преимущества подвески «Макферсон»

Среди достоинств можно выделить простоту и достаточную надежность. Стойка выполняет функции как амортизатора, так и поворотного механизма. Обратите внимание, что к амортизатору сбоку приварен поворотный кулак. К нему производится крепление подвижного шарнира рулевого наконечника. Снизу нижний рычаг передней подвески, он соединен со ступицей при помощи шаровой опоры. Шток амортизатора вращается в опорном подшипнике. Из вышеизложенного видно, что подвижных шарниров всего три:

1. Шаровой шарнир (нижний).
2. Опорный подшипник (верхний).
3. Рулевой наконечник.

Если сравнивать с заднеприводными автомобилями, то надежность подвески выше, как и простота. Но стоит посмотреть и на отрицательные свойства.

Недостатки передней подвески типа «Макферсон»

Начнем с того, что этот тип подвески предназначен для нормальной спокойной езды по ровным дорогам. Другими словами, подвеска ВАЗ 2110 (передняя) идеально подходит для эксплуатации автомобиля в городском режиме. Если много ездить по бездорожью, то быстро выходят из строя элементы подвески. С этой точки зрения двуплечий тип намного эффективнее. Именно по этой причине на автомобилях повышенной проходимости (например, автомобилях «Нива») применяется двухрычажная подвеска. Несмотря на то, что он имеет более сложную конструкцию, работает он в разы эффективнее. Среди недостатков подвески «Макферсон» можно выделить и ее жесткость. Если используется такой тип подвески, то автомобиль должен иметь очень хорошую шумоизоляцию. И самое главное — все пластиковые элементы должны крепко держаться на своих местах. Желательно даже использовать смягчающие материалы, чтобы минимизировать количество скрипов и других звуков. А причиной посторонних звуков также может быть изношенная пружина передней подвески. Если он имеет недостаточную длину, то работа всей конструкции малоэффективна.

Амортизатор

Основой всей конструкции является амортизационная стойка. На нем находится пружина передней подвески. Работа всего механизма наиболее эффективна, если эти элементы находятся в исправном состоянии. В частности, внутри стойки должно быть достаточно масла. Пружина не должна «проседать». Если автомобиль длительное время эксплуатируется в тяжелых условиях, то длина пружины уменьшается постепенно. Несмотря на кажущуюся жесткость и прочность, повороты становятся ближе друг к другу. Даже полсантиметра просадки дадут о себе знать — вся подвеска не будет эффективно работать. Это один из элементов, из которых состоит передняя подвеска ВАЗ 2110. Ремонт его можно произвести даже своими силами. Что касается самого амортизатора, старайтесь содержать его в чистоте. В частности, необходимо менять пыльник, если на нем вдруг появились надрезы или трещины. Попадание даже небольшого количества пыли даст о себе знать очень скоро. Сальник обязательно разрушится, и масло начнет выходить.

Сферический подшипник

К ступице крепится рычаг передней подвески ВАЗ2110 с шаровой опорой. Если вы обращались к справочной литературе, то могли знать, что этот сайт практически неуязвим. Его сложно сломать и привести к ненадлежащему внешнему виду. К сожалению, поддержка все еще ломается. И во многом его ресурс зависит от следующих факторов:

1. Манера вождения.
2. Качество дорожного покрытия.
3. Оригинальное качество товара.

Очень часто именно из-за выхода из строя шаровой возникает стук передней подвески ВАЗ 2110. Причем наблюдаться он может как при движении автомобиля, так и при посадке или высадке пассажиров. И неважно, как быстро вы двигаетесь, в какую сторону поворачиваете. А вот стук в подвеске не редкость. А если она появилась из-за шаровой опоры, то ремонт будет не очень дорогим.

Рычаги подвески

В конструкции присутствует система рычагов, что позволяет автомобилю двигаться максимально устойчиво. В частности, одним из основных элементов является нижний рычаг передней подвески, который посредством шаровой опоры крепится к ступице. Он также крепится к элементам кузова с помощью резиновых сайлентблоков. Но тут следует отметить одну особенность: левая и правая сторона автомобиля будут работать асинхронно, следовательно, весь кузов начнет «ходить». Рычаги не смогут обеспечить устойчивость автомобиля на трассе при прохождении поворотов и других маневрах. Чтобы избавиться от этого неприятного эффекта, необходимо установить стабилизаторы. Отметим, что такие стабилизаторы есть как на левую, так и на правую сторону.

Опорный подшипник

Этот элемент обеспечивает подвижное соединение штока амортизатора с кузовом автомобиля. Ведь не забывайте, что амортизатор стоит как поворотный механизм. Следовательно, он должен свободно вращаться вдоль оси, имея внизу и вверху подвижные опоры. Опорный подшипник представляет собой простой шарнир. По принципу действия он аналогичен любому другому подшипнику. А вот подвеска ВАЗ 2110 (передняя) без него не сможет нормально функционировать. Обратите внимание, каково это состояние в этом состоянии. Дело в том, что при его поломке может произойти все что угодно. Например, может появиться стук или скрежет. А при заклинивании подшипника руль можно вообще не крутить. Поэтому старайтесь своевременно его заменять. Да, ремонту он не подлежит, требуется только установка нового элемента.

Рулевое управление

Рулевое реечное, к стойкам производится крепление подвижного шарнира наконечника. Принцип работы очень похож на ранее упомянутый шарикоподшипник. Даже конструкция во многом схожа, за исключением того, что рулевой наконечник имеет крепление к основной тяге. Осуществляется с помощью двух гаек и длинной втулки с внутренней резьбой. Они необходимы для точной регулировки углов схождения колес. Если эту настройку не выполнить, будет наблюдаться чрезмерный износ шин. Кроме того, возможно, что машину будет уводить в сторону при движении даже прямолинейно. По этой причине крайне важно своевременно регулировать углы развала и схождения передних колес. В противном случае вам придется приобрести новые шины для автомобиля.

Заключение

Из всего вышеизложенного можно сделать определенные выводы. Во-первых, подвеска ВАЗ 2110 очень проста по конструкции. Передняя часть автомобиля имеет минимальное количество элементов. Во-вторых, его ремонт достаточно прост, никаких сложностей с ним не возникает. В-третьих, такой тип подвески можно эффективно использовать в городских условиях. К сожалению, в режиме бездорожья эта подвеска имеет низкую эффективность. Но это не умаляет достоинств подвески. Он идеально подходит для автомобилей среднего класса, так как имеет невысокую стоимость и очень прост в ремонте.

замена (ВАЗ-2110) своими руками

Довольно неприятное ощущение возникает у водителя, если в ходовой части автомобиля возникла какая-либо поломка. Одним из уязвимых узлов являются шаровые опоры. Замена (ВАЗ-2110 имеет в своей конструкции их две — с левой и правой стороны) производится быстро. При условии, что у вас есть все необходимые инструменты. О том, что нужно для проведения ремонта, а также основные признаки износа шаровой опоры, будет рассказано ниже.

Для чего нужна опора для мяча?

Если вы не знаете, как выглядит подвеска переднеприводного автомобиля, то посмотрите внимательно на картинку. На нем видно, что основание представляет собой стойку с амортизатором. Сверху шток амортизатора соединен с корпусом, вращение стойки обеспечивает подшипник верхней опоры. Шаровая опора автомобиля ВАЗ-2110 расположена внизу, в месте крепления стойки и ступицы. С помощью этих подвижных элементов стойка перемещается вокруг своей вертикальной оси. Следовательно, это позволяет поворачивать ступицу и установленное на ней колесо.

Что такое сферическая опора? Основание представляет собой держатель из металла. Внутри он полый и имеет идеально ровную поверхность. Эта деталь крепится к ступице с помощью двух болтов. Внутри держателя находится палец. Сверху его форма коническая, а снизу сфера — для крепления в держателе. Между пальцем и зажимом находится прочный пластик, обеспечивающий плавное вращение без заеданий. Палец устанавливается в отверстие ступицы и фиксируется гайкой.

Поиск и устранение неисправностей

А теперь нужно поговорить о том, как определить, что вышли из строя шаровые опоры. Замена (конструкция ВАЗ-2110 не очень сложная) подвески производится минимальным набором инструментов. Во-первых, внешними признаками неисправности являются внешние звуки. Хруст идет со стороны подвески при езде, а также когда в машине сидит пассажир или водитель. Конечно, это не очень приятно, комфорта не добавляет.

При вытягивании колеса также слышны стуки. Чтобы убедиться, что этот шарик действительно вышел из строя, попросите напарника подергать колесо. И аккуратно положите руку на клипсу. В случае, если поломка действительно в нем, вы почувствуете, как палец постукивает внутри клетки. Для ремонта требуется снятие и установка шаровой опоры ВАЗ-2110. Спутать эту поломку с какой-либо другой практически невозможно, так как гранаты, например, начинают хрустеть в крайнем положении. И шарик стучит при любом угле поворота руля.

Что нужно для замены

Для ремонта вам понадобится инструмент и запасные части. Стоит отметить, что некоторые производители продают некомплектные шарикоподшипники. Замена (она нужна ВАЗ-2110 не очень часто) сопровождается тем, что приходится докупать элементы — пыльник, гайку, болты к ступице. В большинстве случаев гайки и болты не заменяются. Установка новых потребуется только в том случае, если на старых повреждена резьба. И, конечно же, у вас должен быть съемник. Без него вы просто не сможете снять старую шаровую опору. Этот ремувер значительно упрощает всю работу. В редких случаях получается выбить молотком палец из ступицы. И стоит ли так делать? Подвеску легко повредить.

Как правильно ремонтировать?

Для проведения ремонта необходимо поднять обслуживаемую сторону автомобиля. Сначала вывешиваем колесо, потом снимаем. После этого установите автомобиль на надежную опору — не оставляйте его на домкрате в одиночестве. Риск того, что машина упадет, очень велик. Ключом на 22 откручиваем гайку, которая удерживала палец. Дальнейшая замена шаровой на ВАЗ-2110 своими руками будет проведена очень быстро при наличии всех необходимых инструментов. Затем с помощью ключа на 17 закручиваем два болта, которыми клипсы крепятся к ступице. Отметим, что для удобства можно повернуть руль в сторону.

Теперь дело за малым, вам нужно закрепить его на съемнике пальцевого шарика. Сначала закрутите болт рукой, затем немного подтяните его ключом, придерживая за корпус. После этого берем ключ на 17, лучше накидной. Удобнее использовать с длинной ручкой. В противном случае установите небольшой кусок трубы для увеличения рычага.
