ЛадаКомментарии: 5Лада Калина (Lada Kalina) 1 го поколения выпускалась в 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 и 2013 году под внутренне – заводскими номерами ВАЗ-1117, ВАЗ-1118, ВАЗ-1119 с кузовами седан, хэтчбек, универсал. В данной статье мы покажем описание предохранителей и реле Лада Калина 1 го поколения со схемами блоков и фотографиями. Отметим предохранитель отвечающий за прикуриватель.
Исполнение блоков и назначение элементов в них может отличаться от представленного и зависит от года выпуска и уровня оснащения Вашей Лады Калины. Сверяйте описанием со своим, нанесённым на обратную сторону защитной крышки, либо иной технической документацией.
Главный блок
Основной блок с предохранителями и реле находится под панелью приборов со стороны водителя, за защитной крышкой.
Схема Вариант 1
Схема Вариант 2
Описание предохранителей
| F1 | 15А Электронный блок управления двигателем, реле электро вентилятора системы охлаждения, топливные форсунки |
| F2 | 30А Электро стеклоподъемники |
| F3 | 15А Аварийная сигнализация |
| F4 | 20А Стеклоочиститель, подушка безопасности |
| F5 | 25А Отопитель (предохранитель печки калины), Блок управления электро усилителем, Омыватель ветрового стекла |
| F6 | 20А Звуковой сигнал |
| F7 | 10А Жидкокристаллический индикатор комбинации приборов, Выключатель и лампы сигналов торможения, Освещение салона |
| F8 | 20А Обогрев заднего стекла |
| F9 | 5А Лампы габаритного света с правой стороны, Лампа освещения вещевого ящика |
| F10 | 5А Лампы габаритного света с левой стороны, Сигнализатор наружного освещения в комбинации приборов, Лампы освещения номерного знака |
| F11 | 7,55А Фонарь заднего противотуманного света, Блок управления иммобилизатором |
| F12 | 7,5А Лампа ближнего света правой блок – фары |
| F13 | 7,5А Лампа ближнего света левой блок – фары |
| F14 | 10А Лампа дальнего света правой блок – фары |
| F15 | 10А Лампа дальнего света левой блок – фары |
| F16 | 10А Правая противотуманная фара |
| F17 | 10А Левая противотуманная фара |
| F18 | 20А Обогрев передних сидений, прикуриватель |
| F19 | 10А АБС |
| F20 | 15А Прикуриватель, замок багажного отделения, диагностический разъем |
| F21 | 10А Цепь блокировки заднего хода коробки передач |
| F22 | 15А Блок управления охранной сигнализацией |
| F23 | 10А Блок управления электро усилителем рулевого управления |
| F24 | 7,5А Кондиционера |
| F25 | 10А Плафон освещения салона, сигналы торможения |
| F26 | 25А АБС |
| F27 | Запасной |
| F28 | Запасной |
| F29 | Запасной |
| F30 | Запасной |
| F31 | 50А Электро усилитель рулевого управления |
| F32 | 30А АБС |

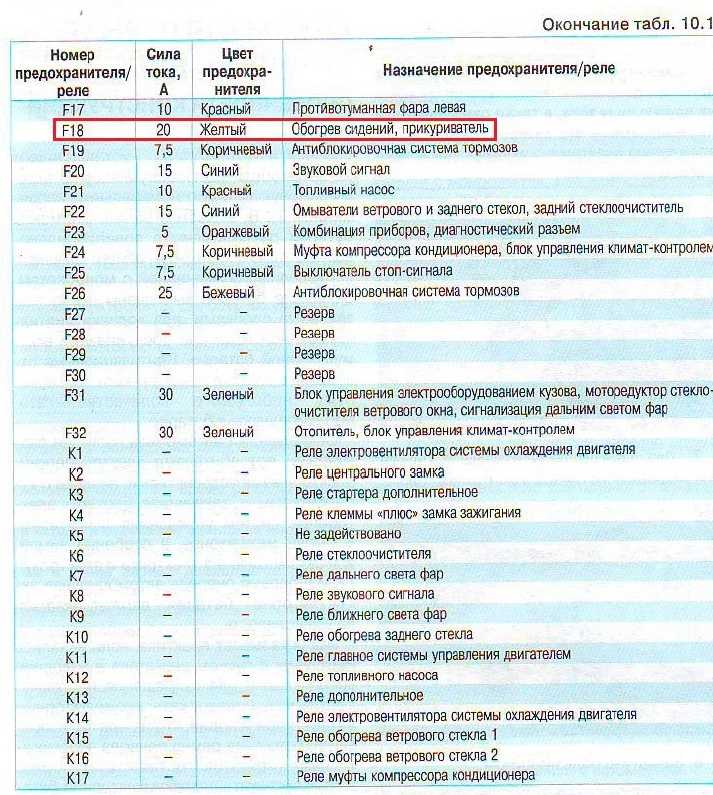

За прикуриватель отвечает предохранитель номер 20 на 15А.
Назначение реле
| K1 | Реле омывателя блок-фар |
| K2 | Реле стеклоподъемников |
| K3 | Дополнительное реле стартера |
| K4 | Разгрузочное реле выключателя зажигания |
| К5 | Реле аварийной сигнализации |
| K6 | Реле обогрева сидений / Реле очистителя |
| K7 | Реле дальнего света фар |
| K8 | Реле звукового сигнала |
| K9 | Реле противотуманных фар |
| K10 | Реле обогрева заднего стекла и наружных зеркал |
| K11 | Реле подогрева сидений |
| K12 | Реле топливного насоса |
| K13 | Реле света заднего хода |
| K14 | Реле электро вентиляторов охлаждения радиатора |
| K15 | Реле обогрева ветрового стекла |
| K16 | Реле обогрева ветрового стекла |
| K17 | Реле муфты компрессора кондиционера |
Блок системы управления двигателем
Данный блок расположен в центральной консоли.
Предохранители отвечающие за работу двигателя, находятся сверху под защитной крышкой.
Фото – схема
Обозначение
- Диагностический разъем
- 15А – Цепи главного реле (обмотка реле включения электровентилятора системы охлаждения, клапана продувки адсорбера, датчика расхода воздуха, датчика скорости, датчика концентрации кислорода, катушки зажигания)
- 15А – Топливный насос, предохранитель бензонасоса калины.
- 15А – Цепи постоянного питания контроллера (ЭБУ)
Реле находятся в правой нижней части консоли, там же крепятся предохранители электровентилятора системы охлаждения.
Схема
Не подходят схемы или владеете другим поколением модели, изучите данное описание для Лады Калина 2.
По данному материалу мы так же подготовили видео материал у себя на канале. Заходите и подписывайтесь.
Блок предохранителей Калины
| Проблемы с электрикой Калины встречаются также как и у любого другого автомобиля. Выяснять причины неисправностей принято с проверки предохранителей и реле. |
Монтажный блок Калины
Монтажный блок реле и предохранителей располагается слева от рулевой колонки на панели приборов.
Перед заменой реле или предохранителей обязательно отсоедините минусовую клемму аккумулятора.
| Предохранители монтажного блока | |
|---|---|
| Обозначение предохранителя (номинальный ток. А) | Защищаемые элементы |
| F1(10) | Иммобилайзер, световые сигнализаторы и стрелочные указатели комбинации приборов, цепи выключателя и лампы света заднего хода, цепи указателей поворотов |
| F2 (30) | Цепи электростеклоподъемников |
| F3 (10) | Цепи аварийной сигнализации |
| F4 (20) | Очиститель ветрового стекла, цепь выключателя обогрева заднего стекла |
| F5 (25) | Электродвигатель отопителя, блок управления электроусилителем руля, омыватель ветрового стекла |
| F6 (20) | Звуковой сигнал |
| F7 (10) | Жидкокристаллический индикатор комбинации приборов, выключатель и лампы сигналов торможения, освещение салона |
| F8 (20) | Элемент обогрева заднего стекла |
| F9 (5) | Лампы габаритного света в правой блок-фаре и правом фонаре, лампа освещения вещевого ящика |
| F10 (5) | Лампы габаритного света в левой блок-фаре и левом фонаре, сигнализатор наружного освещения в комбинации приборов, лампы освещения номерного знака |
| F11 (7,5) | Цепи ламп противотуманного света в задних фонарях |
| F12 (7,5) | Лампа ближнего света (правая блок-фара), мотор-редуктор корректора света правой блок-фары |
| F13 (7,5) | Лампа ближнего света (левая блок-фара), мотор-редуктор корректора света левой блок-фары |
| F14 (10) | Лампа дальнего света (правая блок-фара), сигнализатор дальнего света фар в комбинации приборов |
| F15 (10) | Лампа дальнего света (левая блок-фара) |
| F16, 17 (10) | Лампы противотуманных фар (опция) |
| F18 (15) | Элементы подогрева сидений (опция) |
| F19 (10) | Электрические цепи АБС (опция) |
| F20 (15) | Нагревательный элемент прикуривателя |
| F21(10) | Цепь блокировки заднего хода коробки передач |
| F22 (15) | Блок управления охранной сигнализацией |
| F23 | Резерв |
| F24 | Резерв |
| F25 | Резерв |
| F26 (25) | Электрические цепи АБС (опция) |
| F27 (5) | Запасной |
| F28 (7,5) | Запасной |
| F29 (10) | Запасной |
| F30 (20) | Запасной |
| F31(50) | Электроусилитель руля |
| Реле монтажного блока | ||
|---|---|---|
| Обозначение | Наименование | Запитываемые потребители |
| К1 (опция) | Реле омывателя блок-фар | Элетродвигатель омывателя блок-фар |
| К2 | Реле стеклоподъемников | Электродвигатели стеклоподъемников |
| КЗ | Реле стартера | Тяговое реле стартера |
| К4 | Дополнительное реле | Выключатель и обмотка реле обогрева заднего стекла, переключатель электродвигателя отопителя, переключатель очистителя и омывателя ветрового стекла |
| К5 | Реле-прерыватель указателей поворота и аварийной сигнализации | Лампы указателей поворота и аварийной сигнализации |
| К6 | Реле очистителя ветрового стекла | Электродвигатель очистителя ветрового стекла |
| К7 | Реле дальнего света блок-фар | Лампы дальнего света блок-фар |
| К8 | Реле звукового сигнала | Звуковой сигнал |
| К9 (опция) | Реле противотуманных фар | Лампы противотуманных фар |
| К10 | Реле обогрева заднего стекла | Элемент обогрева заднего стекла |
| К11 (опция) | Реле подогрева сидений | Элементы подогрева сидений |
| К12 (резерв) | — | — |
Основной блок предохранителей Лада Калина
Цепи системы управления двигателем защищены тремя плавкими предохранителями, которые располагаются под крышкой в облицовке туннеля пола.
Чтобы снять крышку с центральной консоли нужно подцепить ее плоской отверткой.
Предохранители и диагностический разъем системы управления двигателем:
- диагностический разъем;
- предохранитель силовой цепи главного реле;
- предохранитель силовой цепи реле электробензонасоса;
- предохранитель цепи постоянного питания контроллера
Дополнительный монтажный блок Лада Калина
Блок реле системы управления расположен под консолью панели приборов, рядом с контроллером. Чтобы его достать следует снять правую накладку консоли панели приборов (возле левой ноги пассажира), а затем:
- Отвернуть гайку крепления блока реле, используя торцевой ключ.
- Потянуть за планку.
- Вывести блок реле системы из под консоли.
Блок реле системы управления:
- реле электровентилятора системы охлаждения;
- реле электробензонасоса;
- предохранитель (50 А) электровентилятора системы охлаждения;
- главное реле
Внимание:
Новое реле или предохранитель следует устанавливать вместо вышедшего из строя только после определения и устранения причины неисправности. Comments |0|Category: Разное
|
