Замена гидрокорректора фар на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать!
Гидрокорректор фар – очень нужна вещь в каждом автомобиле, но не каждом автомобиле он стоит, но всё же если брать автомобили десятого семейства то он там присутствует и очень выручает в таких ситуациях как сильная нагруженность задней части автомобиля, вить когда задняя часть у машины нагружена то соответственно она и опускается ниже, а фары то не меняют своего положения, то есть если они у вас светят в середину, то при сильной нагруженности задней части они у вас будут светить вверх, из-за чего вы создаёте неудобство встречным водителям когда будете проезжать мимо них, а если в вашем автомобиле будет установлен гидро-корректор фар, то вы уже посредством поворачивая рычажка спокойно можете направить фары либо же высоко вверх, либо же просто вниз и тем самым уже вам не придётся слепить встречных водителей когда задняя часть вашего автомобиля будет перегружена, но всё же данный корректор фар время от времени приходит в негодность и после чего уже регулировка фар не может осуществляться и требуется его замена, а о том как заменить данный корректор фар вы сегодня и узнаете из этой статьи по его замене.

Примечание!


Для того чтобы заменить гидро-корректор фар, вам нужно будет запастись: Удлинителем с накидной головкой, а ещё возможно вам понадобиться отвёртка!

Краткое содержание:

  • Замена гидрокорректора фар
  • Дополнительный видео-ролик

Где находится гидрокорректор фар?
Прежде чем начать объяснять, взгляните на самый первый рисунок который находиться вверху статьи, на данном рисунке изображён этот самый гидро-корректор фар, как вы видите он имеет длинную форму и поэтому он располагается одним концом в салоне автомобиля (Цифра 1), а другим своим концом он подсоединяется к обоим передним фарам (Цифра 2, показано на примере только одной фары).

Когда нужно менять гидрокорректор фар?
Его нужно менять в том случае, если из какой либо трубки, либо же из какого ни будь другого места гидро-корректора, начнёт вытекать жидкость, она может идти очень маленькой струёй, а может просто по чуть-чуть капать, поэтому просто осмотрите сами трубки этого самого корректора и если обнаружите на них следы подтёка, то весь гидро-корректор вам нужно будет заменить на новый.

Примечание!
Кстати, этот самый корректор идёт как одно целое и если хоть какая либо одна из трубок выйдет из строя, то есть деформируется, порвётся и т.д. То вам нужно будет менять уже весь корректор, потому что он идёт как уже было сказано ранее как одно целое и в случае выхода из строя какого либо элемента, данный корректор заменяется целиком и ремонту пригодности он не подлежит, только под замену!

Ещё гидро-корректор фар подлежит замене, если ход штока у исполнительных цилиндров перестал укладываться в норму, а именно от 6,5 и до 7,5 мм, о том как проверить ход штока этих цилиндров, мы вам объясним чуть позже.

Примечание!
Если окажется что ход штока не будет укладываться в норму, то данный корректор фар вам нужно будет заменить на новый!

А так же его ещё нужно менять, если он перестал регулировать фары, то есть вы его крутите а фары как стояли в одном положении так и стоят, обычно после поломки гидро-корректора фары ещё бывает либо задираются высоко вверх, либо же наоборот опускаются в самый низ и не подлежат дальнейшей регулировки, это и говорит то что корректор пришёл в негодность.

Примечание!
Так же корректор может выйти к примеру только на правой фаре, то есть левая будет регулироваться а правая нет, и наоборот он может выйти только на левой фаре а правая при этом будет пучок света регулировать, но всё же в этом случае вам придётся заменить полностью гидро-корректор на новый, потому что как уже было сказано чуть ранее отдельно он не меняется а меняется он только весь целиком!

Снятие:
1) В самом начале операции, откройте капот и переберитесь к обратной стороне обоих фар автомобиля, так вот на обоих сторонах к фарам будут подсоединены так называемые исполнительные цилиндры корректора фар (Один из таких цилиндров указан ниже на фото стрелкой), так вот вам нужно будет их отсоединить (По одному цилиндру на каждую фару), для этого возьмите за них рукой и просто аккуратно поверните против часовой стрелки и после того как услышите щелчок а сам исполнительный цилиндр провернётся, то после этого извлеките его из отверстия и переходите к отсоединению другого данного цилиндра.

Примечание!
Чуть ранее мы уже упоминали на счёт этих самых исполнительных цилиндров, так вот на них вы увидите штоки, к примеру возьмём один из исполнительных цилиндров (См. фото ниже) и укажем на этом цилиндре его шток красной стрелкой, так вот данный шток должен иметь ход от 6,5 и до 7,5 мм, для того чтобы этот ход узнать просто покрутите ручку гидро корректора фар (Показано на примере маленького фото) и замерьте этот самый ход штока!

2) Далее переберитесь в салон автомобиля и снимите ручку с самого корректора фар, вернее ту ручку которая его регулирует, она находиться с левой стороны под рулёвым колесом автомобиля и снимается очень просто, для её снятия просто возьмитесь за неё рукой и аккуратно потяните на себя и когда она сойдёт из зацепления, то просто снимется.

3) После того как ручка будет снята, присмотритесь в это отвёрстие и вы увидите что там будет гайка и будет ещё торчать сам шток, так вот эта гайка крепит главный цилиндр корректора фар к панели приборов, поэтому если вы хотите снять корректор тогда с помощью удлинителя с накидной головкой, или же при помощи чего ни будь ещё, отверните полностью эту гайку (На фото на неё человек показывает пальцем).

4) Когда гайки будет вывернута, нажмите на кнопку которая находиться под самим гидро-корректором (На фото указана красной стрелкой), так вот после нажатия на эту кнопку нижняя панель с предохранителями которая указана синей стрелкой упадёт вниз и тем самым вы обеспечите себе полный доступ к главному цилиндру корректора фар.

5) Теперь просуньте руку через отверстие которое появилось в следствии нажатия на кнопку которая на фото выше указана красной стрелкой и через это отверстие разыщите главный цилиндр корректора фар, а после того как разыщите аккуратно извлеките сперва его шток который идёт с ним как одно целое из отверстия в панели, а потом и выньте сам главный цилиндр как показано на маленьком фото чуть ниже.

6) После того как вы извлечёте главный цилиндр и он у вас будет в руках и при этом оба исполнительных цилиндра которые идут на каждую фару тоже будет сняты, тогда потяните за главный цилиндр на себя и тем самым попытайтесь вынуть его, если он где ни будь у вас зацепиться к примеру в подкапотном пространстве тогда выпутайте его от туда и в итоге тяните за главный цилиндр дальше и вы вынете данный корректор.

Примечание!
Возможно когда будете снимать данный корректор фар а так же устанавливать его, чтобы проложить трубки от этого корректора таким образом чтобы из было не видно, то может быть такое что вам будет мешать какой либо бачок и тем самым вам придётся его снять, а чтобы снять их просто посмотрите болты на которых они крепятся, а так же пометьте маркером все клеммы которые к бачкам подсоединяются чтобы их просто не перепутать при дальнейшей установки бачка, да ещё кой что, к бачкам скорее всего будут крепиться резиновые шланги их отсоединять не нужно, но всё же можно только в том случае если бачок у вас полностью пуст, так как после отсоединения какого либо шланга через это отверстие сразу же начнёт вытекать вся жидкость которая находиться в этом бачке! (Перед работай с электроникой, к примеру с проводами, обязательно скиньте клемму – с аккумуляторной батареи, чтобы не произошло не какого замыкания если влага попадёт внутрь какого либо провода, а о том как скинуть клемму, см. в статье под названием: «Замена аккумулятора на ВАЗ»)

Установка:
Установка нового гидро-корректора фар происходит в обратном порядке снятию.

Примечание!
При установки обязательно помните одно главное правило, а именно гидро-корректор фар устанавливается через салон автомобиля а не через подкапотное пространство, там в салоне если отогнуть весь стандартный шумоизоляционный материал то вы можете увидеть отверстие (Указано красной стрелкой), через которое нужно будет засунь оба исполнительных цилиндра (Один цилиндр указан синей стрелкой), а засовывать их нужно будет по одному и после того как они туда пролезут просто подойти к подкапотному пространству автомобиля и уже там их принять и подсоединить к каждой фаре!

Дополнительный видео-ролик:
Более подробная замена гидра-корректора фар показана на видео-ролике, который размещён чуть ниже:

Замена и ремонт гидрокорректора фар на ВАЗ 2110 своими руками

Использование гидрокорректора фар в современных моделях ВАЗ позволило обеспечить подачу света под нужным углом, независимо от условий эксплуатации автомобиля. При загруженной задней части модели без гидрокорректора фары слепят водителей встречных автомобилей. При этом дорожное покрытие менее освещено, что напрямую влияет на безопасность во время вождения. Рассмотрим, как отремонтировать или заменить устройство своими руками.

Как выглядит гидрокорректор и из чего он состоит?

Прибор регулирует угол светового потока в зависимости от положения кузова автомобиля. Форма регулятора напоминает длинную трубку, один конец которой находится в салоне, а другой крепится к фарам. Конструкция гидрокорректора состоит из:


Здесь нет сложных деталей, мелкий ремонт можно сделать своими руками. Для этого не требуется сложный инструмент и специальные навыки.

Принцип работы

Общий принцип работы устройства заключается в следующем: исправный корректор устанавливает необходимое давление, тем самым удерживая осветительные приборы под нужным углом. Если световой поток нужно направить ниже, давление в системе падает. Поршень опускает шток, положение фар меняется. Система должна быть герметична, при утечке жидкости гидрокорректор не сможет выполнять свою функцию и потребуется ремонт с заменой некоторых деталей.

Когда нужна замена

  1. Если вы заметили, что регулировка не работает, нужно точно определить причину поломки. Чаще всего в системе происходит разгерметизация и утечка рабочей жидкости. Это можно выявить при визуальном осмотре. Но если течи нет, причина неисправности может быть и в других деталях. Возможно, дело в самом прикладе, движение которого затруднено из-за загрязнения или деформации. Для измерения хода штоков необходимо предварительно снять цилиндры, длина хода должна быть 6-7 мм.
  2. Если ход нормальный, значит поломка в других частях гидрокорректора. В модели ВАЗ 2110 это устройство неразборное; при выходе из строя одного из узлов потребуется полная замена. В продаже есть комплекты по разным ценам. Лучше не экономить и купить регулятор с качественными баллонами и трубками.
  3. Некоторые автолюбители рекомендуют попробовать отремонтировать гидрокорректор своими руками. Вам понадобятся подручные материалы: болты с резьбой, шайбы и хомуты. Это позволит сэкономить на покупке нового комплекта, но срок службы и надежность такой конструкции оставляет желать лучшего.

Совет: Чаще всего при поломке устройства одна или обе фары тянут вверх и свет направлен выше, чем обычно. Это можно увидеть, если припарковать машину перед воротами гаража или перед плоской стеной.

Как отремонтировать устройство

В процессе ремонта своими руками вам потребуется самостоятельно изготовить некоторые детали и расходные материалы.

Инструменты

Из инструмента нужно подготовить:

  1. Отвертки.
  2. Металлообрабатывающий станок.
  3. Пластиковые дюбели, которые будут служить заглушкой.
  4. Шайбы.
  5. Анаэробный герметик.

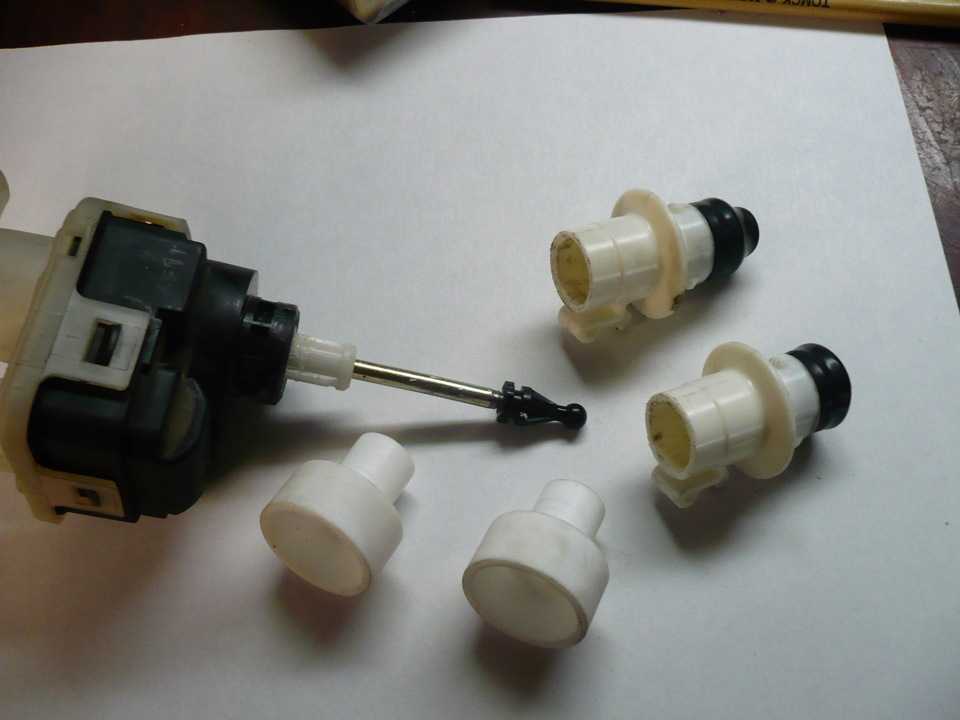

Описание процесса ремонта с фото

Ремонт различается в зависимости от вида неисправности. В большинстве случаев заводские крепления фар заменяются самодельными, а также удлиняется шток цилиндра. .


Как удлинить шток

Если вы хотите удлинить дорожное освещение рядом с автомобилем, имеет смысл удлинить шток. Это изменит положение фары. Вам понадобится пластиковый наконечник диаметром 7-8 мм. Рекомендуем использовать обычный дюбель подходящего диаметра. Он крепится к верхней части штока с помощью клея или герметика.

Инструкция по замене

Поскольку стоимость нового гидрокорректора составляет 200-300 рублей, большинство автомобилистов не устают заниматься ручным ремонтом. Для замены устройства нам потребуются:

  • Плоская отвертка;
  • Ключ с длинной головкой.

Первым делом снимаем старый гидрокорректор:

  1. Открываем капот и снимаем рабочие цилиндры изнутри фар. Для этого просто поверните цилиндр против часовой стрелки до щелчка.

    Чтобы добраться до рабочих цилиндров, необходимо открыть капот и опуститься к месту крепления фары

  2. Вынимаем цилиндры из отверстий.
  3. Идем в салон и снимаем ручку управления. Он находится слева от руля. Чтобы снять его, потяните его на себя, пока он не выйдет из зацепления.

    Снимите регулировочную ручку, потянув ее на себя

  4. Теперь у вас есть доступ к гайке крепления регулятора к панели приборов. Снимите гайку с помощью накидного ключа.

    Гайка крепления снимается накидным ключом

  5. Нажмите кнопку блокировки под гидрокорректором, чтобы открыть крышку и получить доступ к главному цилиндру.

    Нажмите кнопку, чтобы открыть крышку и получить доступ к главному цилиндру гидрокорректора

  6. Вынимаем через отверстие шток, а затем и сам цилиндр.

    Вытягивание главного цилиндра через отверстие

  7. Вынимаем трубки.

Совет: Если при снятии патрубков происходит заедание, потребуется отжать хомуты крепления под капотом или снять бак для воды.

Установка нового комплекта осуществляется аналогично, только в обратном порядке. Подать трубки нужно со стороны салона через специальное отверстие, как показано на фото.

Протягиваем трубки через специальное отверстие в салоне

Видео: как заменить гидрокорректор фар на ВАЗ 2110 своими руками

Гидрокорректор фар позволяет плавно регулировать направление света, обеспечивает хорошую видимость дорожного покрытия. Если это устройство сломается, его можно легко заменить на новое, стоимость комплекта совсем небольшая. Перед ремонтом лучше провести визуальный осмотр и измерить ход штока – это поможет понять причину неисправности и устранить ее.

Регулировка фар Bosch 2110. Регулировка положения рычага переключения передач

Каждый узел, узел или деталь автомобиля, даже самая незначительная, казалось бы, требует определенного ухода и своевременной регулировки. Это также относится к воротам с механической коробкой передач. Смещенный элемент коробки передач может вызвать неприятные ощущения от вождения. Например, может случиться так, что ручка КПП начнет дребезжать, скорости будут включаться неточно или могут периодически выбиваться, а рычаг начнет «играть». Для того чтобы избавиться от подобных неприятностей, необходимо провести достаточно простую процедуру регулировки кулисы коробки передач. Тем более, что этот процесс не отнимет у вас много усилий, а по времени продлится около получаса.

Качелька КПП нужна для того, чтобы скорости нельзя было включать произвольно из-за того, что ползунки двигаются одновременно. Часто бывает так, что неправильно отрегулированная вилка может перегрузить всю трансмиссию, что приведет к ее выходу из строя. Для наилучшего качественного результата по регулировке крыльев редуктора следует нанять помощника. Далее мы подробно расскажем о том, как провести процедуру регулировки этого элемента редуктора, а также коснемся форс-мажорного случая, когда требуется полная замена ступени.

Что такое шторка в машине?

Наверное, многие думают, что это название носит сам рычаг коробки передач, и расположение его как раз между передними сиденьями автомобиля. И самое досадное, что такую ​​интерпретацию можно найти повсюду на сайтах вопросов и ответов. Но мы хотим сразу развенчать этот миф.

Кулиса представляет собой не единый элемент, а составной механизм, основной задачей которого является соединение самого рычага-выключателя и тяги, ведущей к коробке.

Интересно знать! Спортивное электрическое купе Tesla Roadster изначально предполагалось оснастить псевдомеханической коробкой передач, но производитель отказался от этой идеи, так как ее реализация слишком сложна и затратна.

Поэтому, читая определения, первым делом становится понятно, что это не монолитная конструкция, и находится она далеко не внутри салона, а снаружи — под днищем автомобиля, рядом с карданным валом или прямо под самой ручкой КПП.

Коромысло для некоторых известных моделей автомобилей представляет собой довольно прочно сформированный механизм, который легко может отработать более 100 000 километров пробега. Но со временем его отдельные узлы начинают преждевременно изнашиваться, что приводит к тому, что автомобилист сталкивается с многочисленными проблемами.

Происходит это в основном по банальным причинам: попадание влаги, грязи и пыли в систему механики трансмиссии, смазочные материалы не на должном количественном уровне, а также по другим причинам.

Признаки неисправности механизма

Как мы уже говорили, во многих марках автомобилей конструкция кулисы отличается высокой надежностью. Не требует от владельца систематического ремонта и частой замены комплектующих. Исключение составляют те машины, которые уже собраны на заводе по низким стандартам качества. От таких людей можно ожидать много неприятных вещей. Но не позволяйте владельцам дорогих качественных иномарок обольщаться – ничего идеального не бывает, а потому на автомобилях стоимостью более 100 000 долларов могут быть изъяны, особенно если этот автомобиль далеко не новый и «пробегал» немало. километров.

Знаете ли вы? Помимо паровых двигателей, первые автомобили еще работали на обычном пятновыводителе — нафте.

Итак, каковы признаки того, что рычаг переключения передач вашего автомобиля начинает работать со сбоями? Хорошая новость в том, что они очевидны, и диагностировать проблему не составит труда. Но все же для вашего удобства мы перечислим основные ниже:

1. Ручка переключения передач стала более свободной.

2. Процесс переключения передач проблематичен. Например, слышен сильный хруст с характерной вибрацией при переходе на следующую или предыдущую скорость.

3. Переключение передач очень тугое.

4. Хочешь включить одну передачу, включается совсем другая.

5. Не включены все шестерни, а только часть, остальные просто не работают.

Эти знаки указывают на следующие неисправности механизма:

1. Крепления ослаблены, либо трос привода зажат или сильно поврежден.

2. Изношена или повреждена тяга переключения передач.

3. Механизм блокировки изношен или деформирован.

4. Изношена вилка переключения.

Инструкция по регулировке кулисы ВАЗ-2110

Для регулировки или ремонта кулисы КПП следуйте инструкции:

1. Первым делом «водрузить» свою «десятку» на эстакаду или загнать в гараж с ямой.

2. Поставьте автомобиль на стояночный тормоз и подложите под колеса противоугонные упоры; за неимением таковых подойдет обычный кирпич.

3. Итак, вы находитесь под днищем автомобиля. Найдите зажим, который удерживает ярмо и шарнир.

4. Возьмите гаечный ключ и ослабьте хомут.

5. Сядьте в машину и включите заднюю передачу. Рычаг должен быть установлен в крайнее левое положение. Поэтому необходимо настроить его таким образом, чтобы вам было удобно включать заднюю скорость. Лучше, как мы сказали вначале, прибегнуть к услугам помощника, чтобы удержать его в заданном вами положении.

6. Теперь снова заходим под днище «железного коня» и крепко зажимаем хомут в этом положении.

7. Вот и все. Настройка кулисы коробки передач подошла к концу.

8. Для проверки работы блока совершите тест-драйв.

9. При необходимости повторите процедуру.

Инструкция по замене кулисы ВАЗ-2110

Если предыдущие манипуляции оказались напрасными, то остается только один вариант — это замена кулисы, которую можно сделать своими руками, не прибегая к услуги специалистов. Что требуется для выполнения этой задачи? Для замены сцены необходимо подготовить все, что может понадобиться именно для этих работ:

— новая шторка для вашего автомобиля ВАЗ-2110.

Отвертки.

Бокорезы.

Гаечные ключи.

Трещотка.

Литол-24.

Инструкция, которую необходимо соблюдать при замене кулисы ВАЗ-2110:

1. Внутри автомобиля с помощью отвертки снимите декоративную накладку ручки переключения передач. Потяните селектор вверх и снимите вместе с защитным чехлом.

2. Ключом на 10 отверните две гайки крепления и болт крепления крышки кронштейна блокировки передачи заднего хода.

3. Ключом на 13 откручиваем гайку крепления вала рычага переключения передач и выкручиваем крепящий его винт. Сделайте это с помощью трещотки.

4. Демонтируйте ось, а затем снимите втулки с селектора коробки, чтобы они не потерялись при процедуре замены.

6. Далее снимаем обшивку пола и пластиковую консоль. Другого способа снять крылья нет. Открутите все болты вокруг консоли. Удалите его верх и низ. Действуйте с особой осторожностью, чтобы не повредить проводку.

7. После откручивания снимите четыре винта крепления селектора коробки передач к кузову автомобиля.

8. Под днищем машины ключом на 13 откручиваем гайки кронштейна подушки столика и снимаем сам кронштейн.

9. Демонтировать коромысло с ручкой переключения передач.

10. Выполнить визуальную диагностику износа всех устройств. Может быть, только подушка отработала свое, а сама сцена еще в полном порядке. В этом случае замените только его и установите на его место коромысло. Если на крыльях заметны явные механические повреждения, то выбора нет, следует установить новый, но предварительно смазать все элементы Литолом-24, вместе с рычагом переключения передач, чтобы в дальнейшем не возникало скрипов.

11. На этом замену кулисы ВАЗ-2110 можно считать завершенной. Соберите все компоненты коробки передач в обратном порядке.

Многие автомобильные аварии происходят в темное время суток из-за недостаточного освещения дороги, в том числе фарами автомобилей. Регулировка фар ВАЗ 2110 улучшит их работу и обеспечит необходимый световой поток. Лучший способ настроить систему освещения автомобиля – воспользоваться услугами СТО, имеющей соответствующее оборудование. Но в тех случаях, когда такой возможности нет, фары ВАЗ 2110 можно отрегулировать самостоятельно.

Система управления фарами

Гидрокорректоры и электрокорректоры

Конструкция системы освещения предусматривает регулировку фар ВАЗ 2110 гидрокорректором или вручную с помощью регулировочных винтов. Ручная регулировка фар позволяет поворачивать источник света по горизонтали и вертикали. Гидрокорректор фар ВАЗ позволяет автоматически, за счет гидравлической системы, регулировать направление светового потока при изменении положения автомобиля.

Состоит из главного цилиндра, расположенного на приборной панели; рабочие цилиндры, расположенные в корпусах фар; соединительные трубки между цилиндрами. Штанги расположены в рабочих цилиндрах, которые могут поворачивать световой элемент фары. Вся система корректора фар заполнена гидравлической жидкостью.

Поворотом ручки на панели управления в главном цилиндре создается давление, которое передается на рабочие цилиндры. Под его воздействием приводится в движение стержень, который изменяет положение светового элемента, то есть потока света. Такая работа гидрокорректора фар ВАЗ 2110 позволяет стабилизировать световой поток в зависимости от осадки автомобиля.

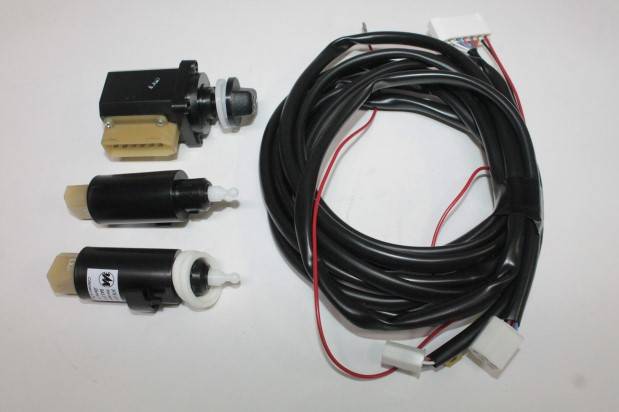

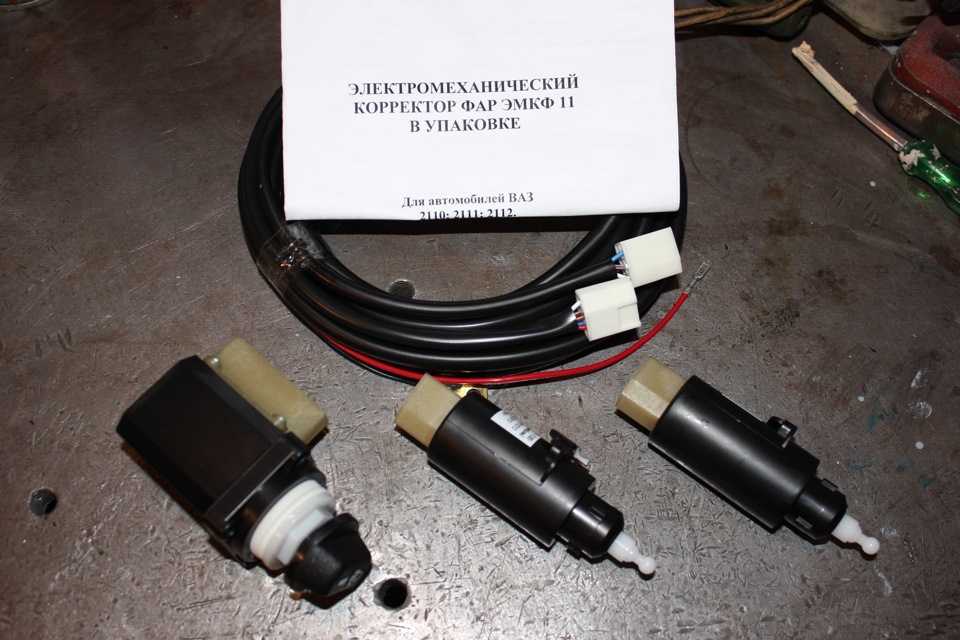

В настоящее время вместо гидрокорректора фар предлагается электрокорректор ВАЗ, который регулирует с помощью электроприводов, но принцип работы устройства остается.

Схема электрокорректора фар

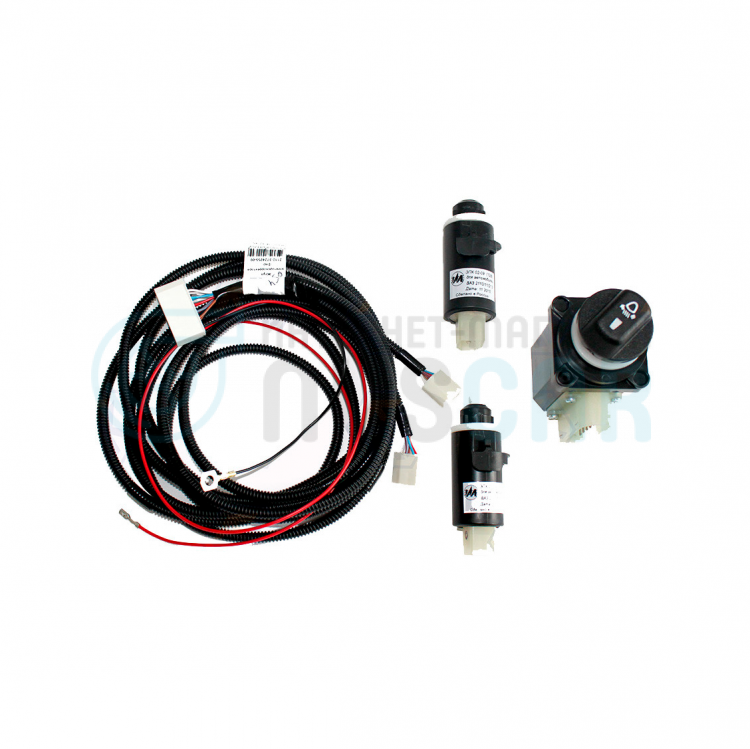

Электрокорректор на ВАЗ 2110 можно легко приобрести и установить самостоятельно. Он монтируется там же, где находится гидрокорректор. Для этого его необходимо демонтировать. В местах крепления рабочего цилиндра установлен электропривод. Обычно он хорошо фиксируется, но при необходимости можно использовать дополнительные резиновые прокладки.

Вместо главного цилиндра к приборной панели крепится электроблок управления, а его регулятор выведен в то же отверстие, где располагалась рукоятка положения гидрокорректора. Вместо гидравлических труб протянуты и закреплены электрические провода. Блок управления подключается к клеммам аккумуляторной батареи.

Проблемы с освещением

Если ухудшилось освещение дороги фарами, то сначала следует определить причину такой неисправности. Фары можно и не регулировать. Для начала нужно тщательно вымыть линзу прибора. Вполне может быть, что причина банальна – загрязнение. Чтобы не приходилось постоянно мыть осветительные приборы, рекомендуется смонтировать омыватель. Установка устройства не вызывает проблем, а рабочая жидкость к нему подается из омывателя лобового стекла.

Далее следует проверить целостность линзы. Если обнаружены небольшие трещины, повреждения от мелких камней или другие дефекты, то это может привести к рассеянию светового потока. Линзу нужно заменить. Дефекты поверхности рефлектора также могут привести к неисправности фар.

Возможно, по разным причинам (например, брак) начал портиться светоотражающий материал, что не позволяет создать нужную концентрацию светового пучка. Такой отражатель необходимо срочно заменить. Наконец, сам световой элемент перестал удовлетворять пожелания водителя.

Установка галогенной лампочки вместо обычной значительно усилит освещение.

Ручное управление фарами автомобиля

При регулировке и ремонте фар потребуются следующие инструменты:

  • торцевой ключ и ключ;
  • плоскогубцы;
    • отвертка
  • ;
    • насос
  • ;
    • линейка
  • ;
  • рулетка;
  • весов.

Схема маркировки ручной регулировки фар

Если все же без регулировки не обойтись, то стоит начать с ручной регулировки фар. Для его выполнения необходимо выполнить подготовку. Во-первых, вам предстоит найти ровную стену, на которой можно сделать разметку. Автомобиль должен быть припаркован перед этой стеной на расстоянии 5 м. Площадка, на которой стоит автомобиль, должна быть ровной и горизонтальной. Станок устанавливается перпендикулярно стене.

Далее следует устранить все факторы, которые могут помешать правильной регулировке фар. Чтобы автомобиль стоял ровно, необходимо проверить равенство давления в шинах и при необходимости подкачать их. При этом давление должно соответствовать паспортному значению для ВАЗ 2110. На место водителя в салоне устанавливается груз массой около 75 кг (можно посадить помощника), а управление корректором фар ВАЗ передается на позиция 1.

Схема ручной регулировки фар представлена ​​на рис. 3. Проведите на стене вертикальные линии: 0 — соответствует центру автомобиля, А и В — соответствуют центру фар. Точки Е на схеме обозначают центры элементов освещения. На высоте 60 см от земли проводят горизонтальную линию 1, определяющую высоту до центра фары, и горизонтальную линию 2, расположенную на 75 мм ниже линии 1 и соответствующую правильному расположению центра фары. световое пятно от фары.

Регулировка освещения в механическом режиме осуществляется с помощью гидрокорректора фар. Это устройство должно стабилизировать световой поток при изменении положения автомобиля или его сжатии под нагрузкой. Гидрокорректор фар ВАЗ представляет собой неразъемную систему, поэтому ремонт невозможен. Его придется заменить новым устройством. Замена гидрокорректора фар выполняется следующим образом.

Первоначально необходимо разъединить хомуты крепления гидравлических трубок на корпусе машины. Ручка управления, расположенная на приборной панели, отсоединяется простым вытягиванием ее рукой. Через отверстие вынимается рабочий цилиндр и трубка, для чего емкость с антифризом отклоняется в сторону. Со стороны автомобиля главный цилиндр откручивается с помощью торцевого ключа.

Неисправность в системе освещения – очень опасный дефект, который может привести к большим неприятностям. Регулировку фар лучше всего производить на СТО, но при необходимости можно сделать это и самостоятельно. В любом случае управлять ВАЗ 2110 с некорректным световым потоком нельзя.

Аварии, происходящие ночью, часто происходят из-за плохой видимости или неправильной настройки фар. Вот почему правильная установка фар так важна. Современные автомобили уже в базовой комплектации имеют электронные системы, самостоятельно выполняющие автокоррекцию фар. При этом датчики и электронные блоки фар самостоятельно адаптируются к окружающему освещению, и в зависимости от многих факторов выбирают оптимальный режим освещения.

Однако, если автоматическая регулировка фар не предусмотрена, ее необходимо выполнить самостоятельно. Как вариант, обратитесь на СТО. Однако второй способ не всегда удобен, так как СТО может находиться далеко и, так или иначе, поездка туда сопряжена с финансовыми затратами.

Кроме того, есть известный способ регулировки фар с помощью специальной шкалы, нарисованной на стене. Разберем его далее более подробно.

Перед регулировкой фар необходимо их подготовить:

Также проверьте

  1. Промыть фары. Особое внимание уделите линзам.
  2. Осмотреть фары на наличие дефектов стекла и отражателя фары. Если есть сколы или трещины, замените стекло.
  3. Рефлектор не должен иметь повреждений. При наличии его необходимо заменить.
  4. Для увеличения светового потока имеет смысл установить галогенные лампы или установить ксенон.

Для того, чтобы вы могли отрегулировать фары, должны быть соблюдены все условия: автомобиль должен быть оборудован (полный бак, хорошее давление в шинах, запасное колесо). Водительское кресло должно быть загружено примерно равно весу водителя (можно попросить помощника или положить мешок с песком).

Инструкция по регулировке фар ВАЗ 2110

Вам потребуется ровная площадка, рядом с ней должна быть стена, на которую свет будет падать под углом 90 градусов.

  1. Припаркуйте автомобиль в 5 метрах от стены.
  2. Нанесите на стену узор, подобный показанному на фото.

Если верхняя линия световых пятен совпадает с линией 2, а точки наклонного и горизонтального участков световых пятен совпадают с точками Е, то можно быть уверенным, что регулировка фар успешно завершен.

Стоит прочитать:

  • Причиной необходимости замены пружин передней подвески может быть нарушение целостности пружин. Это может быть результатом механического…

  • Рассмотрим подробно процесс разборки, чистки, замены неисправных деталей, сборки и установки генератора ВАЗ 2101. В примере ниже он будет разобран…

Для обеспечения безопасности вождения необходимо правильно настроить фары. Каждый автовладелец должен знать, как отрегулировать фары на ВАЗ-2110. Регулировку можно произвести, не снимая элемент с машины — для этого есть специальные винты, которые регулируют световой пучок в вертикальной плоскости. Точно так же регулируется пучок на моделях 2111, 2112. Такие настройки есть даже у более современных моделей LADA Granta и LADA Priora.

Как разобрать фару

Чтобы своими руками отрегулировать фары ВАЗ-2110, необходимо избавиться от всех дефектов в них: отремонтировать, заменить стекло, лампу, отражатель. Процедура разборки следующая:

  1. Отсоедините отрицательную клемму от аккумуляторной батареи. Если аккумулятор мешает, его можно полностью вынуть.
  2. Снимите стекло, нагрев его феном. Таким образом, вы сможете расплавить клей под ним.
  3. Вырежьте небольшой U-образный профиль в линзе.
  4. Снимите отражатель из бумаги. Для этого нужно открутить три болта сзади.
  5. Рядом с гидрокорректором есть пружина, ее надо снять. Вместе с ним демонтируются «розетки» — пластиковые клипсы, прикрепленные к отражателю.
  6. Прикрепите шар к краю рефлектора.
  7. Защелкните металлическую катушку, чтобы предотвратить выкручивание регулятора.

Если гидрокорректор затянуть слишком сильно, то это приведет к тому, что ограничитель просто деформируется. При этом из пластикового держателя выпадет шарик, и вся оптическая система упадет вниз.

Особенности снятия фары

Обязательно учтите, что если перекрутить корректор, то придется заменить стальную часть резиновой прокладкой. Проблема в том, что стальной элемент корректора ломается, деформируется, что сказывается на работе. Это не лучший вариант, так как при установке резиновой прокладки сложно узнать, когда фары находятся в крайних положениях.

Чтобы свет не пропадал, нужно будет перекрутить корректор. Поэтому при регулировке фар ВАЗ-2110 своими руками потребуется установка дополнительного фиксатора. Идеально подойдет проволочный шплинт. Он помещен в лепестки пластиковой «розы». Крайне важно соблюдать осторожность при разборке блока фары. Перед первым использованием очистите все поверхности от излишков герметика. При необходимости покройте стекло по всему периметру герметиком.

Альтернативная настройка

Для того чтобы отрегулировать фары на ВАЗ-2110 можно воспользоваться альтернативным методом. Для этого выполните следующие действия:

  1. Закрутите крепления диммера.
  2. Затяните винты внутри фонарей и наденьте на них шайбы.
  3. Снимите пластиковые зажимы.
  4. Установите планки, на которых расположены отражатели дальнего и ближнего света.
  5. Поместите шайбу на стержень. Также потребуется установить на него пружину и сверху снова шайбу.
  6. Вся конструкция фиксируется контргайкой.

Подготовительные работы перед регулировкой без разборки

При отсутствии дефектов самой фары можно не разбирать, достаточно подправить световой пучок.

Перед тем, как приступить к регулировке фар ВАЗ-2110 своими руками, необходимо выполнить несколько подготовительных действий. На фото видны разметки стены. Вам также необходимо будет выполнить следующие условия:

  1. Полностью заполните бензобак, чтобы задняя часть автомобиля еще больше опустилась.
  2. Вымыть все стекла фар.
  3. Положите запаску, огнетушитель, комплект ключей в багажник. Другими словами, все, что вы обычно носите с собой.
  4. Проверить давление во всех колесах и при необходимости подкачать.
  5. Припаркуйте автомобиль на ровной поверхности. Обязательно, чтобы рядом была идеально ровная стена или забор. Расстояние от него до передней части автомобиля должно быть не менее 8 метров.

Обязательно правильно отметьте вертикальную плоскость, так как от этого зависит, насколько точно будет выполнена регулировка света.

Алгоритм действий при настройке

Перед тем, как отрегулировать фары на ВАЗ-2110, необходимо провести все подготовительные действия. Нет смысла размещать грузы на передних сиденьях. Для более точных регулировок (по мере загрузки машины) имеется гидравлический привод. Его ручка находится слева от руля, возле блока предохранителей. А теперь о том, как отрегулировать фары без разборки элементов:

  1. Поставьте автомобиль к стене, его продольная часть должна быть перпендикулярна кузову.
  2. Запустите двигатель и включите ближний свет фар. Желательно запустить двигатель, чтобы не разрядить аккумулятор.
  3. Переведите рукоятку управления гидрокорректором в положение «1». Это положение соответствует минимальной загрузке – в машине находится только водитель.
  4. Отрегулируйте направление световых лучей с помощью винтов на фарах, ориентируясь на схему, представленную в статье.

Как только вы достигли желаемого направления, вы можете завершить работу. Теперь, в зависимости от степени загруженности автомобиля, нужно только отрегулировать положение рукоятки гидропривода.

Если нужно поменять фару

Перед регулировкой фар на ВАЗ-2110 необходимо убедиться в их исправности. Если ремонт, который был описан выше, не принес результатов, то нужно полностью заменить блок-фару. Для этого выполните следующие манипуляции:

  1. Отсоедините всю электропроводку от фонаря и снимите верхнюю часть решетки радиатора. Для этого необходимо ключом «на 10» выкрутить все болты.
  2. Отсоедините провода от поворотников и снимите гидрокорректор. Для этого нажмите на защелку и поверните устройство на 90 градусов.
  3. Открутите винты крепления оптического элемента и сдвиньте блок-фару назад.
  4. Ослабьте болты на верхнем фиксаторе и снимите «ресницу».

После откручивания последней гайки можно немного приподнять весь фонарь в сборе и снять. Если еще есть возможность сделать ремонт, сделайте это. Если нет, то менять всю фару. Перед регулировкой фар на ВАЗ-2110 обязательно отремонтируйте их. Это обеспечит максимальную оптическую надежность.

Кулисный редуктор, как и все в автомобиле, требует обслуживания и своевременной регулировки. Несоосность рычага переключения передач может вызывать дискомфорт при вождении. Например, может быть дребезг ручки переключения передач, включение скоростей может стать неточным, скорости могут время от времени «сбиваться», а сам рычаг может начать «играть».

Чтобы от всего этого избавиться, необходимо провести простую процедуру регулировки кулисы коробки передач, тем более, что регулировка кулисы займет у вас не более получаса времени.

Балансир коробки передач необходим для предотвращения произвольного включения скоростей из-за одновременного движения ползунков. Зачастую от неправильно отрегулированной кулисы страдает вся трансмиссия, в результате вы сталкиваетесь с неисправностью всей коробки передач. В наших предыдущих статьях мы уже много раз говорили об этой детали, например, в статье: О том, а также в статье: . Кроме того, будет затронут вопрос включения передач и редукторов в.

Регулировка кулисы коробки передач предусматривает присутствие помощника, в этом случае и результат, и сама работа будут более качественными. Модно регулировать крылья несколькими способами, ниже мы опишем каждый из них подробнее.

Как отрегулировать крылья на ВАЗ 2110 своими руками

Перед регулировкой кулисы КПП необходимо выполнить ряд подготовительных работ:

  1. Загнать автомобиль в яму.
  2. Затяните стояночный тормоз и установите противооткатные упоры.

Способ №1 — регулировка кулисы на задней скорости.

  1. Ослабьте хомут.
  2. Включите передачу заднего хода и установите рычаг в нужное положение.

    Comments |0|

    Legend *) Required fields are marked
    **) You may use these HTML tags and attributes: <a href="" title=""> <abbr title=""> <acronym title=""> <b> <blockquote cite=""> <cite> <code> <del datetime=""> <em> <i> <q cite=""> <s> <strike> <strong>
    Category: Разное
