Что такое кулиса в автомобиле? Устройство кулисы
Любой автомобиль движется за счёт того, что сгорающее в двигателе топливо создаёт давление, которое заставляет крутиться коленчатый вал. Его вращение по сложной системе трансмиссии передаётся ведущим колёсам. Однако обороты двигателя гораздо выше, чем обороты колёс.
Чтобы соразмерить два типа вращения и управлять ими, в автомобиле есть коробка переключения передач – механизм, состоящий из системы рычагов и шестерёнок, которые передают дифференциальный крутящий момент на валы.
Переключение передач (как механическое, так и автоматическое) производится с помощью всем известного рычага, расположенного между водительским и передним пассажирским сиденьями. Но мало кто из нас задумывается, как плавное (или не очень) движение нашей правой руки заставляет колёса крутиться быстрее или медленнее.
Для передачи нашего лёгкого усилия используется кулиса коробки передач, представляющая собой рычаг или систему рычагов, передающих нашу команду валам. Кулиса КПП есть у всех без исключения автомобилей с “механикой” и у части авто с “автоматом”. Роботизированные и вариаторные коробки передают команду в виде электронных импульсов напрямую.
Кулиса в автомобиле – скрытый механизм, расположенный либо под полом салона, либо вообще ближе к карданному валу. Из-за того, что воочию то, как работает кулиса КПП, никто не видит, этот узел так и прозвали. Как известно, в театре кулисой называется боковая декорация, за которой прячутся артисты перед выходом на сцену.
Устройство кулисы
В ряде случаев кулисой не совсем верно называют весь многорычажный механизм – начиная от ручки в салоне. Тут происходит определённая подмена части и целого. Однако для большей ясности перечислим все составляющие этой механической цепочки.
Итак, расширенное понимание механизма под названием кулиса в автомобиля включает в себя:
• Рычаг переключения передач;
• Тяга выбора передач;
• Палец вилки механизма выбора;
• Устройство фиксатора пальца;
• Сальник вилки кулисы;
• Вилка кулисы КПП.

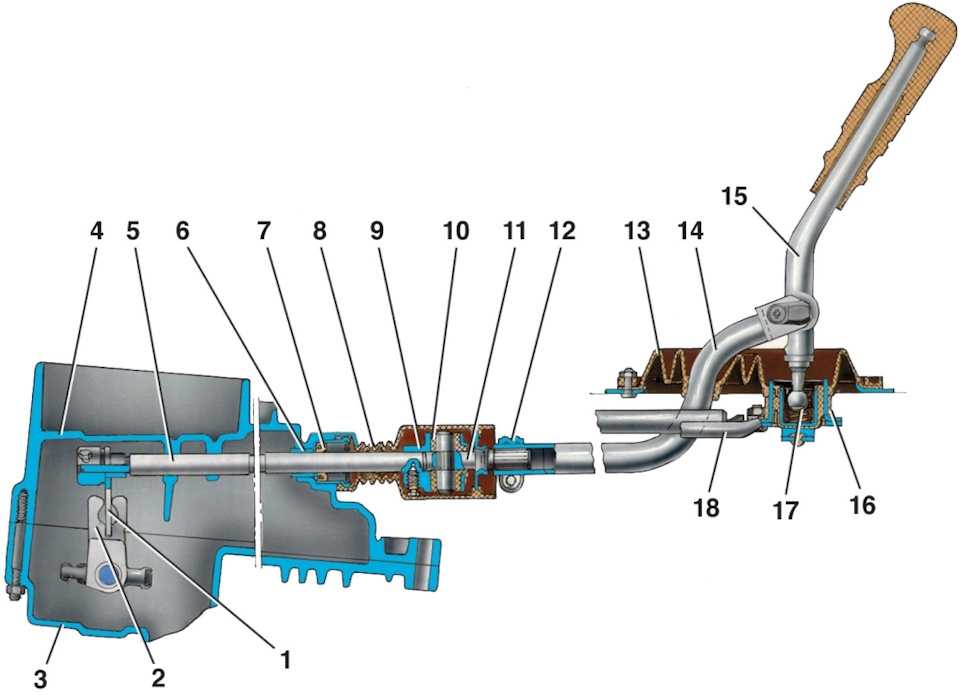

Подробнее устройство кулисы можно посмотреть на схеме.
Проблемы кулисы КПП
Кулиса КПП выполняет команды водителя по нескольку десятков, а иногда и сотен раз в день. Несмотря на то, что все её детали сделаны из самой прочной стали и хорошо смазаны, в местах соединения неизбежно происходит истирание металла. Этот процесс усугубляется ещё и тем, что кулиса КПП не защищена герметично от внешних воздействий. Снизу, а иногда и из салона в неё попадают вода, пыль и грязь. Они разбавляют машинное масло и засоряют его посторонними частицами.
В результате примерно через 100 тысяч километров пробега (у бюджетных автомобилей и раньше) водители авто с механической КПП начинают отмечать следующие симптомы, свидетельствующие о том, что кулису нужно менять:
• Появляется временный или постоянный люфт рычага переключения передач;
• Происходит спонтанное переключение на передачу, которая в данном положении ручки не предполагалась;
• Для переключения передачи нужно прикладывать дополнительное усилие;
• Становится невозможным или проблематичным провести регулировку коробки передач.
Все эти явления не появляются внезапно, они нарастают постепенно, делая езду всё более некомфортной, а на большой скорости даже небезопасной. Кулиса коробки передач даёт понять водителю, что механизм надо менять. При этом трудно определить, какие детали и сочленения изношены в большей, а какие в меньшей степени.
Кулису КПП следует заменить целиком и, если вы не профессиональный автомеханик, то делать это нужно в качественном автосервисе. Последнее ещё более актуально при замене кулисы автоматической коробки передач.
Поделитесь информацией с друзьями:
Автомобильная кулиса и ее роль в функционировании коробки передач
Что такое автомобильная кулиса?
Собственно говоря, «кулиса» — это не совсем правильное название, в профессиональной литературе ее называют тягой для привода управления КПП. Некоторые начинающие водители, не слишком внимательно изучавшие в автошколе строение автомобиля, называют кулисой сам рычаг, которым переключают скорости и который расположен в промежутке между сиденьями водителя и пассажира. Об этом можно даже прочесть в интернете на не слишком профессиональных сайтах.
На самом деле кулиса – это даже не деталь, а целый конструкционный узел, состоящий из нескольких компонентов, который предназначается для соединения рычага, переключающего скорости, со штоком, заведенным непосредственно на коробку передач. Он располагается под полом салона автомашины, иногда – даже под днищем, неподалеку от карданного вала.
Ресурс прочности кулисы, определяемый производителями, весьма высок и достигает для некоторых моделей сотни тысяч километров пробега. Тем не менее, в перечне поломок трансмиссионного узла износ кулисы занимает отнюдь не последнее место. Если не обращать внимания на ухудшение эксплуатационных качеств кулисы, вскоре могут начаться проблемы с управляемостью машины.
Причинами ускоренного износа, как правило, выступают внешние факторы – попавшая в механизм дорожная грязь или пыль, вода и вызванная высокой влажностью коррозия, а также несвоевременная смазка движущихся элементов кулисы. Как видим, недостаток ухода и технического обслуживания пагубно сказывается даже на столь несложных элементах конструкции, как обычная кулиса.
Устройство кулисы
Прежде всего, следует знать, что кулиса в разных моделях и марках автомашин может быть устроена по-разному, так как каждое предприятие разрабатывает собственную компоновку и собственную конструкцию многих элементов, в том числе и МКПП. Все же общий принцип действия у всех кулис примерно одинаков, и ознакомившись с устройством одной кулисы, несложно понять, как работает другая, на другой модели авто.
Кулиса в любой автомашине обычно состоит из:
- рычага переключения скоростей;
- прикрепленной к рычагу тяги;
- вилки и соответствующего пальца;
- упреждающего протечку трансмиссионной жидкости сальника;
- фиксатора.
Условно можно причислить к деталям кулисы тросик, пружинку и корпус. Все эти детали, соединенные в единый механизм, позволяют переключать передачи в КПП, управляя этим процессом из салона посредством рычага.
Как определить неисправность механизма кулисы
Несмотря на то, что, по всеобщему мнению, кулиса является вполне надежной конструкцией и не требует частых ремонтов, все же время от времени поломки возникают и в ней. Особенно это касается автомобильных марок, известных своим невысоким качеством изготовления и сборки деталей. Впрочем, даже немецкий автопром, считающийся образцовым по качественному уровню производства автотехники, порой допускает наличие не слишком надежных кулис, особенно в старых моделях с высоким уровнем износа.
Как понять, что кулиса неисправна, и ее эксплуатация может привести к аварии? Признаки износа или поломки кулисы достаточно явственны. Тревожиться и спешить в автосервис нужно, если:
- ощутимо вырос люфт рычага, переключающего скорости;
- передачи переключаются либо с затруднением и помехами, либо с пробуксовкой;
- при переключении одной или нескольких передач слышен хруст, скрежет и другие странные звуки;
- переключение передач работает не так, как нужно: при попытке включить одну передачу – включается другая, некоторые из передач вообще невозможно включить и т.
д.
Возникновение люфта рычага поначалу не волнует многих водителей, поскольку этот дефект не влияет на функционирование автомашины. Довольно высокие цены на обслуживание в автосервисах служат «аргументом» в пользу продолжения езды с неисправной кулисой: раз машина ездит и остается управляемой, зачем тратить деньги на ее диагностику или ремонт?
Но с течением времени ситуация ухудшается, и в один далеко не прекрасный момент авто в сложной ситуации теряет управление и попадает в ДТП. Последствия могут быть разными, вплоть до самых тяжелых, когда ни машину, ни здоровье вернуть уже нельзя. Об этом всегда следует помнить и реагировать на малейшие неполадки в кулисе автомашины немедленным обращением в специализированный сервис mkpp-remont.ru в Москве либо выполнять регулировку кулисы своими силами.
Как отрегулировать кулису?
Автомобильную кулису можно попытаться отрегулировать собственными силами. Нередко именно в кулисе заключается причина неполадок в работе коробки передач или сцепления, и после устранения дефекта состояние машины возвращается к норме.
- При выключенном двигателе устанавливаем рычаг на первую скорость. Заводим двигатель и заезжаем на эстакаду для ремонтных работ.
- Закрепляем машину, предотвращая случайный съезд: ставим на ручник, под колеса подкладываем противооткатные клинья.
- Выключаем двигатель, коробку оставляем на первой передаче. Затем отводим рычаг передач как можно дальше влево. Покидаем салон, перемещаемся под днище машины и затягиваем хомут кулисы. Иногда для полноценной настройки бывает достаточно смещения всего на несколько миллиметров относительно карданного вала, чтобы восстановить работоспособность коробки передач и рычажной кулисы.
Если же проблема не желает покидать ваш автомобиль, обратитесь в специализированный сервис – работающие там мастера обладают огромным опытом в устранении неисправностей автомобильной кулисы и МКПП в целом.
