Схема предохранителей и реле Chevrolet Lacetti » Схемы предохранителей, электросхемы автомобилей

Блок предохранителей в моторном отсеке

Блок предохранителей в моторном отсеке находится за резервуаром охлаждающей жидкости.

1) Автомобили с дизельным двигателем

Блок предохранителей в салоне

Внутренний блок предохранителей расположен на левой стороне панели управления.

Дополнительный блок предохранителей в моторном отсеке (дизель)

Вспомогательный блок предохранителей в моторном отсеке (только дизель) находится рядом с двигателем.

Блок реле за пространством для ног водителя

Реле за левой фарой

Управляющее реле вентилятора системы охлаждения (96251271)

Предохранители Chevrolet Lacetti и реле со схемами блоков и описанием.

Chevrolet Lacetti выпускался с кузовами седан, универсал и хэтчбек в 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 и 2014 годах. Мы предлагаем ознакомится с описанием схем блоков реле и предохранителей Шевроле Лачетти, покажем фотографии блоков, назначение элементов,а так же расскажем где находится предохранитель отвечающий за прикуриватель.

Содержание

• 1 Главный блок с реле и предохранителями в моторном отсеке
• 2 Предохранители и реле в салоне шевроле лачетти
  • 2.1 Блок с предохранителями
  • 2.2 Реле
• 3 Дополнительная информация
• 4 Инструкция по эксплуатации и обслуживанию

Главный блок с реле и предохранителями в моторном отсеке

Он располагается с левой стороны, между аккумулятором и расширительным бачком охлаждающей жидкости.

На внутренней стороне крышки нанесена оригинальная схема предохранителей и реле.

Общая схема

Описание схемы

Предохранители

Ef1 (30 А) — Основной аккумулятор (цепи F13-F16, F21-F24).

Ef2 (60 А) — ABS.
См. F11.

Ef3 (30 А) — вентилятор печки.
См. F7.

Ef4 (30 А) — зажигание (стартер, цепи F5-F8).
Если стартер не крутит, проверьте также реле 4 на кронштейне под приборной панелью с водительской стороны. Убедитесь, что аккумулятор заряжен, а его клеммы плотно зафиксированы, поставьте рычаг КПП в нейтральное положение и замкните контакты на втягивающем реле около стартера. Этим вы проверите исправность стартера. Если он работает, ищите обрыв проводки. Если не работает, подайте на него напряжение отдельными проводами напрямую от аккумулятора. Заработает — скорее всего ослабился контакт на корпус, провод от аккумулятора на кузов автомобиля.

Ef5 (30 А) — зажигание (цепи F1-F4, F9-F12, F17-F19).
Проверьте реле К3.

Ef6 (20 А) — вентилятор системы охлаждения (радиатора).
Если вентилятор не включается (по звуку определить его работу довольно сложно, потому что работает довольно тихо), проверьте помимо этого, предохранители Ef8, Ef21 и реле К9, К11. Проверьте исправность вентилятора, подав напрямую напряжение с аккумулятора. Если сам мотор работает, проверьте уровень антифриза, датчик температуры охлаждающей жидкости, крышки радиатора и расширительного бачка (клапан в крышке должен работать исправно, пробка должна быть герметична), исправность термостата. В самом худшем случае, если наблюдаются проблемы с температурой и давлением антифриза, причиной может быть прогорание прокладки головки блока цилиндров.

Ef7 (30 А) — обогрев заднего стекла.
См. F6.

Ef8 (30 А) — большая скорость работы вентилятора системы охлаждения (радиатора).
См. Ef6.

Ef9 (20 А) — электрические стеклоподъёмники в правой передней и в задних дверях.
См. F6.

Ef10 (15 А) — электронный блок управления (ЭБУ), катушки зажигания, клапан рециркуляции отработавших газов.

Ef11 (10 А) — цепь главного реле, контроллер электронной системы управления двигателем (ЭСУД).

Ef12 (25 А) — фары, габариты.
Если не горят лампы габаритов только с одной из сторон, проверьте предохранители Ef23 или Ef28. Если не горят передние габаритные огни, проверьте лампы в фарах, а также контакты колодок, которые могут пропадать из-за плохого соединения. Для замены ламп скорее всего придётся снять корпус воздушного фильтра.

Ef13 (15 А) — стоп-сигналы.
Если не горит ни один стоп-сигнал, включая дополнительный, проверьте помимо этого предохранитель F4, а также лягушку-выключатель на педали тормоза и её разъём с проводами. Если дополнительный стоп сигнал работает, а основные — нет, замените лампы в фарах, лампы двухнитиевые, перегореть могли обе. Проверьте также контакты в посадочных разъёмах и проводку.

Ef14 (20 А) — электрический стеклоподъёмник в водительской двери.
См. F6.

Ef15 (15 А) — лампы дальнего света в фарах.
Если не включается дальний свет, проверьте также реле К4, исправность ламп в фарах и контакты в их разъёмах (могли окислиться), выключатель света слева от руля. Замерьте напряжение в разъёмах фар. Если при включенном дальнем свете напряжения на нужных контактах нет, значит неисправность проводки или подрулевого выключателя.

Ef16 (15 А) — звуковой сигнал, сирена, концевой выключатель капота.
Если не работает звуковой сигнал, проверьте помимо этого предохранителя, реле К2. Распространённая проблема — отсутствие или пропадание контакта на корпус, который находится на лонжероне за левой фарой. Зачистите и сделайте надёжный контакт. Проверьте напряжение на клеммах сигнала, если его нет, значит проводка или кнопки на руле. Проверьте сам сигнал, подав напряжение 12 В на него напрямую. Если неисправен, замените новым.

Ef17 (10 А) — компрессор кондиционера.
См. F6.

Ef18 (15 А) — топливный насос.
Если не работает бензонасос, проверьте помимо этого, предохранитель F2 в салонном монтажном блоке, предохранитель Ef22 в подкапотном блоке и реле К7, а также исправность самого насоса, подав на него напряжение 12 В напрямую. Если он работает, прозвоните провода на обрыв и проверьте контакты. Если не работает — замените новым. Чтобы снять бензонасос, нужно отключить аккумулятор, снять подушку заднего сиденья, открыть люк, отключить топливопроводы, отжать стопорное кольцо и вытянуть бензонасос. Если не создаётся нужного давления в топливной системе, дело может быть в регуляторе давления.

Ef19 (15 А) — приборная панель, электропривод складывания зеркал, лампы индивидуального света в салоне, общий плафон света в салоне, свет в багажнике, концевой выключатель положения багажника.
См. F4.

Ef20 (10 А) — левая фара, ближний свет.
Если не горит ближний в правой фаре, см. предохранитель Ef27.
Если потухли лампы ближнего света в обоих фарах, проверьте лампы, могли перегореть две одновременно, а также их разъёмы, контакты в них и наличие влаги. Также причина может быть в проводке от разъёма С202 до выключателя света на руле. Проверьте её под приборной панелью, могла сгореть, особенно если у вас хэтчбек. Также проверьте исправность подрулевого переключателя.

Ef21 (15 А) — электронный блок управления (ЭБУ), клапан продувки адсорбера, датчики концентрации кислорода, датчик фаз, вентилятор системы охлаждения (радиатора).

Ef22 (15 А) — бензонасос, форсунки, клапан рециркуляции отработавших газов.

Ef23 (10 А) — лампы габаритного света с левой стороны, лампа освещения госномера, сигнал предупреждения.
См. Ef12.

Ef24 (15 А) — противотуманные фары.
Противотуманные фары в большинстве случаев работают только при включённых габаритах.
Если «противотуманки» перестали работать в сырую погоду, проверьте не попала ли в них вода, а также исправность ламп.

Ef25 (10 А) — электропривод боковых зеркал.
См. F8.

Ef26 (15 А) — центральный замок.

Ef27 (10 А) — правая фара, ближний свет.
См. Ef20.

Ef28 (10 А) — лампы габаритного света с правой стороны, подсветка приборной панели и центральной консоли, подсветка магнитолы, часы.

Ef29 (10 А) — резервный;
Ef30 (15 А) — резервный;
Ef31 (25 А) — резервный.

Реле

• 1 — реле подсветки приборной панели и центральной консоли.
• 2 — реле звукового сигнала.
  См. Ef16.
• 3 — главное реле зажигания.
  Проверьте предохранитель Ef5.
• 4 — реле головного света в фарах.
• 5 — реле противотуманных фар.
  См. Ef24.
• 6 — муфта компрессора кондиционера.
  См. F6.
• 7 — бензонасос, катушки зажигания.
  См. Ef18.
• 8 — электрические стеклоподъёмники.
• 9 — маленькая скорость работы вентилятора системы охлаждения (радиатора).
  См. Ef6.
• 10 — обогрев заднего стекла.
  См. F6.
• 11 — большая скорость работы вентилятора системы охлаждения (радиатора).
  См. Ef6.

Предохранители и реле в салоне шевроле лачетти

Блок с предохранителями

Он располагается с левой стороны в торце приборной панели. Для доступа необходимо открыть левую переднюю дверь и снять крышку панели предохранителей.

Схема блока с предохранителями

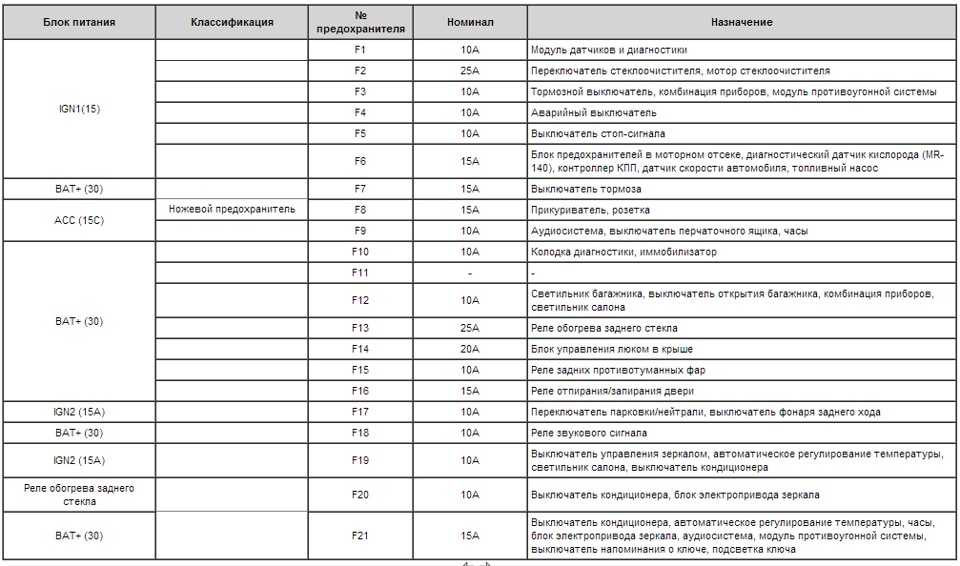

Таблица с расшифровкой

F1	10А AIRBAG – Электронный блок управления подушками безопасности
F2	10А ЕСМ – Электронный блок управления двигателем, электронный блок управления автоматической коробкой передач*, генератор, датчик скорости автомобиля
F3	15А TURN SIGNAL – Выключатель аварийной сигнализации, указатели поворота
F4	10А CLUSTER – Щиток приборов, электронный блок автоматического включения ближнего света фар*, звуковой сигнализатор, выключатель сигналов торможения, электронный блок управления рулевым механизмом с переменным усилием*, выключатель кондиционера*
F5	Резерв
F6	10А ENG FUSE – Реле включения компрессора кондиционера, реле включения обогрева заднего стекла, реле включения электро стеклоподъемников, реле включения фар головного света
F7	20А HVAC – Реле включения электро вентилятора климатической установки, выключатель кондиционера, система климат – контроля*
F8	15А SUNROOF – Переключатель электропривода зеркал, электропривод складывания зеркал*, электропривод люка крыши*
F9	25А WIPER – Мотор-редуктор стеклоочистителя, переключатель режимов работы стеклоочистителя
F10	10А HANDS FREE – Громкая связь
F11	10А ABS – Блок управления АБС. исполнительный блок АБС
F12	10А IMMOBILIZER – Иммобилайзер, электронный блок управления противоугонной сигнализацией, датчик дождя
F13	10А Блок управления автоматической коробкой передач*
F14	15А HAZARD – Выключатель аварийной сигнализации
F15	15А ANTI-THEFT – Электронный блок управления противоугонной сигнализацией
F16	10А DIAGNOSIS – Диагностический разъем
F17	10А AUDIO/ CLOCK – Аудиосистема, часы
F18	15А EXTRA JACK – Дополнительная розетка
F19	15А CIGAR LIGHTER – Предохранитель прикуривателя
F20	10А BACK-UP – Выключатель фонарей света заднего хода, селектор выбора режима автоматической коробки передач*
F21	15А REAR FOG – Реле включения задних противотуманных фонарей, реле подсветки приборов и органов управления, габаритное освещение
F22	15А ATC/ CLOCK – Часы, система климат-контроля*, выключатель кондиционера*
F23	15А AUDIO – Аудиосистема
F24	10А IMMOBILIZER – Иммобилайзер

За прикуриватель отвечает предохранитель номер 19.

Реле

Они крепятся на специальном кронштейне, расположенном под панелью приборов, вблизи педалей. Доступ к ним крайне затруднителен. В начале надо открыть коробку для мелких вещей и открутить отверткой два шурупа.

Затем преодолевая сопротивление трех фиксаторов отводим нижнюю облицовку от панели приборов, освобождаем её от привода замка капота и полностью снимаем.

В открывшемся пространстве надо найти нужный кронштейн.

Назначение

1. блок управления системой защиты аккумуляторной батареи;
2. прерыватель указателей поворотов;
3. реле включения противотуманного света в задних фонарях;
4. реле блокировки стартера (для автомобилей с автоматической коробкой передач).

В зависимости от комплектации автомобиля там же устанавливаются (BLOWER RELAY) — реле вентилятора климматической установки, (DRL RELAY) — реле системы принудительного света фар.

Дополнительная информация

Наглядный пример, того почему могут перегорать предохранители, можете посмотреть в данном видео.

У нас на канале мы так же подготовили видео по данной статье – смотрите и подписывайтесь.

Инструкция по эксплуатации и обслуживанию

Остались вопросы? Ознакомитесь с руководством по эксплуатации шевроле лачетти: “скачать”

Схема блока предохранителей Chevrolet Lacetti (Suzuki Forenza) и реле с назначением и расположением

Chevrolet Lacetti выпускался с кузовами седан, универсал и хэтчбек в 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010 , 2011, 2012, 2013 и 2014 годов. Он также продавался под названием Suzuki Forenza. Предлагаем вам ознакомиться с описанием схем блоков реле и предохранителей на Шевроле Лачетти, показать фото блоков, назначение элементов, а также рассказать, где предохранитель отвечает за прикуриватель.

Содержание

• 1 ДОПОЛНЕНИЕ ДВИГАТЕЛЬНА
• 2 Пассажирский отсек
  • 2.1 БОЛЬКА БЛАГОВОГО НАБОР
  • 2.2 РЕЛЕ

ДВИГАТЕЛЬ ДВИГАТЕЛЯ

Основная коробка. .

На внутренней стороне крышки нанесена оригинальная схема предохранителей и реле.

Схема

Автоматические выключатели

Ef1 (30 А) — Аккумуляторная батарея (цепи F13-F16, F21-F24) .

Ef2 (60 А) — АБС .
См. F11.

Ef3 (30 А) – вентилятор печки .
См. F7.

Ef4 (30 А) — зажигание (стартер, цепи F5-F8) .
Если стартер не крутит, проверьте также реле 4 на кронштейне под приборной панелью со стороны водителя. Убедитесь, что аккумулятор заряжен и его клеммы надежно закреплены, установите рычаг переключения передач в нейтральное положение и замкните контакты на втягивающем реле возле стартера. Это позволит проверить, правильно ли работает стартер. Если работает, ищите оборванную проводку. Если он не работает, подать на него напряжение отдельными проводами напрямую от аккумулятора. Сработает — скорее всего, ослаб контакт на кузове, провод от аккумулятора к кузову автомобиля.

Ef5 (30 А) — зажигание (цепи F1-F4, F9-F12, F17-F19) .
Проверить реле К3.

Ef6 (20 А) — вентилятор системы охлаждения (радиатор) .
Если вентилятор не включается (определить его работу по звуку довольно сложно, т.к. он работает достаточно тихо), проверьте дополнительно предохранители Ef8, Ef21 и реле К9, К11. Проверьте правильность работы вентилятора, подав напряжение напрямую от аккумулятора. Если сам двигатель работает, проверьте уровень антифриза, датчик температуры охлаждающей жидкости, крышку радиатора и расширительный бачок (клапан в крышке должен работать исправно, пробка должна быть затянута), термостат исправен. В худшем случае, если есть проблемы с температурой и давлением антифриза, причиной может быть прогар прокладки ГБЦ.

Ef7 (30 А) — обогрев заднего стекла .
См. F6.

Ef8 (30 А) – высокая скорость вентилятора охлаждения (радиатора) .
См. Ef6.

Ef9 (20 А) — электростеклоподъемники правой передней и задней двери .
См. F6.

Ef10 (15 А) — электронный блок управления (ЭБУ), катушки зажигания, клапан EGR .

Ef11 (10 А) — Цепь главного реле, модуль управления двигателем (ECM) .

Ef12 (25 А) – фары, габариты .
Если не горит только одна сторона габаритных ламп, проверьте предохранители Ef23 или Ef28. Если не загораются передние габаритные огни, проверьте лампы в фарах, а также контакты коробки, которые могут пропасть из-за плохого контакта. Для замены ламп, скорее всего, придется снимать корпус воздушного фильтра.

Ef13 (15 А) — стоп-сигналы .
Если не горит ни один из стоп-сигналов, включая дополнительный, проверьте дополнительно предохранитель F4, а также лягушку-выключатель на педали тормоза и ее разъем с проводами. Если дополнительный стоп-сигнал работает, а основной нет, замените лампы в фарах, лампы двухнитевые, могли перегореть обе. Также проверьте контакты в посадочных разъемах и проводку.

Ef14 (20 А) — стеклоподъемник в двери водителя .
См. F6.

Ef15 (15 А) — лампы дальнего света в фарах .
Если дальний свет не включается, также проверьте реле К4, исправность ламп в фарах и контакты в их разъемах (могли окислиться), выключатель света слева от руля. Измерьте напряжение на разъемах фар. Если при включенном дальнем свете на нужных контактах нет напряжения, то неисправность в проводке или подрулевом переключателе.

Ef16 (15 А) — звуковой сигнал, сирена, концевой выключатель капота .
Если звуковой сигнал не работает, проверьте помимо этого предохранителя реле К2. Распространенной проблемой является отсутствие или исчезновение контакта на корпусе, который находится на лонжероне за левой фарой. Зачистите и установите надежный контакт. Проверить напряжение на сигнальных клеммах, если нет, то проводку или кнопки на руле. Проверьте сам сигнал, подав на него 12В напрямую. Если он неисправен, замените его новым.

Ef17 (10 А) — компрессор кондиционера .
См. F6.

Ef18 (15 А) — топливный насос .
Если не работает бензонасос, проверьте дополнительно предохранитель F2 в монтажной коробке салона, предохранитель Ef22 в моторном отсеке и реле К7, а также исправность самого насоса, подав на него 12 В напрямую. Если работает, прозвоните провода на обрыв и проверьте контакты. Если он не работает, замените его новым. Чтобы снять бензонасос, нужно отсоединить аккумулятор, снять подушку заднего сиденья, открыть люк, отсоединить топливопроводы, сжать стопорное кольцо и вытащить бензонасос. Если в топливной системе не создается нужное давление, дело может быть в регуляторе давления.

Ef19 (15 А) — приборная панель, электроскладывание зеркал, лампы индивидуального освещения в салоне, общий плафон в салоне, свет в багажнике, концевой выключатель положения багажника .
См. F4.

Ef20 (10 А) — левая фара, ближний свет .
Если не горит ближний свет правой фары, смотрите предохранитель Ef27.
Если погасли лампы ближнего света в обеих фарах, проверьте лампы, могли перегореть одновременно две, а также их разъемы, контакты в них и наличие влаги. Также причина может быть в проводке от разъема С202 до переключателя света на руле. Проверьте его под приборной панелью, он мог сгореть, особенно если у вас хэтчбек. Также убедитесь, что переключатель на рулевой колонке находится в хорошем состоянии.

Ef21 (15 А) — электронный блок управления (ЭБУ), клапан продувки адсорбера, датчики концентрации кислорода, датчик фаз, вентилятор системы охлаждения (радиатор) .

Ef22 (15 А) – ТНВД, форсунки, клапан EGR .

Ef23 (10 А) — лампы габаритного света с левой стороны, лампа подсветки номерного знака, сигнализация .
См. Ef12.

Ef24 (15 А) — противотуманные фары .
Противотуманные фары в большинстве случаев работают только при включенных габаритах.
Если в сырую погоду перестают работать «противотуманки», проверьте, не попала ли в них вода, а также исправность ламп.

Ef25 (10 А) — боковые зеркала с электроприводом .
См. F8.

Ef26 (15 А) — центральный замок .

Ef27 (10 А) — фара правая, ближний свет .
См. Ef20.

Ef28 (10 А) — габаритные огни с правой стороны, подсветка приборной панели и центральной консоли, подсветка магнитолы, часы .

Ef29 (10 А) – резерв;
EF30 (15 А) – резерв;
Ef31 (25 А) – резерв.

Реле

• 1 – Реле подсветки приборной панели и центральной консоли .
• 2 – реле звукового сигнала .
  См. Ef16.
• 3 – главное реле зажигания .
  Проверить предохранитель Ef5.
• 4 — Реле фар в фарах .
• 5 – реле противотуманных фар .
  См. Ef24.
• 6 – муфта компрессора кондиционера .
  См. F6.
• 7 – топливный насос, катушки зажигания .
  См. Ef18.
• 8 – электростеклоподъемники .
• 9 – низкая скорость вентилятора системы охлаждения (радиатора) .
  См. Ef6.
• 10 – обогрев заднего стекла .
  См. F6.
• 11 – высокая скорость вентилятора системы охлаждения (радиатора) .
  См. Ef6.

Салон

Блок предохранителей

Расположен с левой стороны в конце приборной панели. Для доступа откройте левую переднюю дверцу и снимите крышку панели предохранителей.

Диаграмма

Назначение

F1	10A воздушная зона — Электронная блока управления воздушной безопасности
F2
F2
F3	15A СИГНАЛ ПОВОРОТА – Выключатель аварийки, указателей поворота
F4	10А CLUSTER – Панель приборов, электронный блок автоматического включения ближнего света фар, стоп-сигнализатор*, звуковой сигнализатор переключатель, электронный блок управления рулевым механизмом с переменным усилием*, переключатель кондиционера*
F5	Резерв
F6	10А ENG FUSE – Реле включения компрессора кондиционера, реле включения обогрева заднего стекла, реле включения электростеклоподъемников, реле включения фар
F7	20А HVAC — Реле включения электровентилятора кондиционера, переключатель кондиционера, система климат-контроля *
F8	15A ЛЮК КРЫШИ — Электропереключатель зеркал, электропривод складывания зеркал *, электролюк *
F9	25A Wiper — Двигатель Gear Gear, переключатель режима стеклоочистителя
F10	10A FREED — SpeakerPhone
. Исполнительный блок АБС
F12	10А ИММОБИЛАЙЗЕР – Иммобилайзер, блок управления ЭОП, датчик дождя
F13	10А Блок управления АКПП *
15A опасность-переключатель тревоги
F15	15A против кражи-Электронный антикратный блок тревоги
F16	10A DIAGHDOSE-CONNOST	F16	10A Диагностика-диагностика	F16	10A Диагностика-диагностика	F16	10A DIASTICE-Connectic		10A. Аудиосистема, часы
F18	15А EXTRA JACK – Дополнительная розетка
F19	15А ПРИКРИФИЛЬНИК – Предохранитель прикуривателя 6	10А BACK-UP – Выключатель света заднего хода, селектор режима АКПП *
F21	15А ЗАДНИЙ ПРОТИВОТУМАН – Реле включения задних противотуманных фонарей, реле приборов и органов управления освещением, габаритного освещения
1
15A ATC/CLOCK — Часы, система климат-контроля*, выключатель кондиционера *
F23	15A AUDIO — Аудиосистема
F24

Предохранитель №19 отвечает за прикуриватель.

Реле

Крепятся на специальный кронштейн, расположенный под приборной панелью возле педалей. Доступ к ним крайне затруднен. Для начала нужно открыть коробку для мелочевки и открутить два винта отверткой.

Затем, преодолев сопротивление трех фиксаторов, снимаем нижнюю накладку с приборной панели, освобождаем ее от привода замка капота и полностью снимаем.

В открывшемся пространстве нужно найти нужный кронштейн.

Назначение

1. блок управления системой защиты аккумулятора;
2. Прерыватель указателей поворота;
3. реле включения противотуманок в задних фонарях;
4. Реле блокировки стартера (для автомобилей с АКПП).

В зависимости от комплектации автомобиля там же устанавливаются (РЕЛЕ ВЕНТИЛЯТОРА) – реле вентилятора кондиционера, (РЕЛЕ ДХО) – реле принудительного включения фар.

На нашем канале YouTube мы также разместили видео. Смотрите и подписывайтесь.

А если вы знаете, как сделать этот пост лучше — пишите в комментариях.

Electrical Wiring Diagram 2004 Nubira-Lacetti 32. ANTI THEFT CONTROL SYSTEM CIRCUIT



Electrical Wiring Diagram 2004 Nubira-Lacetti 32. ANTI THEFT CONTROL SYSTEM CIRCUIT

Nubira-Lacetti

32. Схема системы управления борьбой

1) Notch Back

A. CONNECTOR INFORMATION

. Block A3 A379999999999999999999999999999999999999999999999999999999999996999699969S.

CONNECTOR NO (PIN NO, COLOR)	CONNECTING WIRING HARNESS	CONNECTOR POSITION
C102 (11 Pin, White)	Body – Engine Блок предохранителей	Блок предохранителя двигателя
C104 (24 -контактный, белый)	Фронт — Блок предохранителя двигателя	Блок предохранителя
C105 (4 Pin
C113 (16 Pin, Black)	Body – Front	Behind ECM Bracket
C201 (76 Pin, Black)	I.P – I.P Fuse Block	I.P Fuse Block
C202 (89-контактный, белый)	IP – Кузов	Левое место для ног второго водителя
C351 (33-контактный, серый)	Кузов – Передняя фара Дверь
C361 (33 PIN, серый)	Body — передняя правая дверь	под водителем A Pillar
C402 (8 PINA, белый)	TRUNK LID LID — BODITY3 3	S202 (черный)	I.P	позади кластера
S301 (синий)	Body	Left Co-Driver Leg Rop
SOR-DRIVE DROM
SOR-DRIVE DROM
SC302 (DRIP
SC302 (DRIP
S3.
G204	Body	Под комнатой для ног левого кораина
G301		Под Ниже водителя G30253		Под Ниже водителя. 6 Кузов	Под левой задней стойкой

b. ИДЕНТИФИКАЦИОННЫЙ СИМВОЛ РАЗЪЕМА И НОМЕР КОНТАКТА ПОЛОЖЕНИЕ

c. РАСПОЛОЖЕНИЕ РАЗЪЕМОВ И ЗАЗЕМЛЕНИЯ

• Ш/В КОРПУС

d. ПАКЕТ СОЕДИНЕНИЙ

S202

S301

S302

2) a 90 ЗАДНЯЯ ЧАСТЬ

6

6 ИНФОРМАЦИЯ О РАЗЪЕМАХ

6 Body — Блок предохранителя двигателя

CONNECTOR NO (PIN NO, COLOR)	CONNECTING WIRING HARNESS	CONNECTOR POSITION
C102 (11 Pin, White)	Body – Engine Fuse Block	Блок предохранителей двигателя
C104 (24 контакта, белый)	Передний блок предохранителей двигателя	Блок предохранителей двигателя
C105 (4 контакта, белый)	Блок предохранителя двигателя
C113 (16 PIN -код, черный)	Body — Front	позади ECM Bracket
C201 (76 -in
C201 (7663
C201.	I.P Блок предохранителя
C202 (89 PIN-код, белый)	I.P-Body	Left Co-Driver Log Второй водитель Столп
C361 (33-контактный, серый)	Кузов — передняя правая дверь	Под стойкой А водителя
C404 (8-контактный, белый)	T/Gate. ВНЕШ. – Кузов	Внутренняя левая стойка C
C405 (8 контактов, белый)	T/Gate. ВНЕШ. – T/Gate	Рядом с двигателем заднего левого стеклоочистителя
C406 (6-контактный, белый)	T/Gate. ВНЕШ. – T/Gate	Рядом с двигателем заднего левого стеклоочистителя
S202 (Black)	I.P	Behind Cluster
S301 (Blue)	Body	Left CO-Driver Leg Room
S302 (Brown)	Body	Left CO-Driver Комната для ног
G204	Body	Под левым гонщиком.0253	Кузов	Нижняя левая стойка C
G402	T/Gate. ВНЕШ.	Внутренняя стойка C водителя

b. ИДЕНТИФИКАЦИОННЫЙ СИМВОЛ РАЗЪЕМА И НОМЕР КОНТАКТА ПОЛОЖЕНИЕ

c. РАСПОЛОЖЕНИЕ РАЗЪЕМОВ И ЗАЗЕМЛЕНИЯ

• Ш/В КОРПУС

d. КОМПЛЕКТ СОЕДИНЕНИЙ

S202

S301

S302

3) УНИВЕРСАЛ

а. CONNECTOR INFORMATION

. Кузов0496 Нижний левый задний комбинированный фонарь

CONNECTOR NO (PIN NO, COLOR)	CONNECTING WIRING HARNESS	CONNECTOR POSITION
C102 (11 Pin, White)	Body – Engine Блок предохранителей	Блок предохранителей двигателя
C104 (24 контакта, белый)	Передний блок предохранителей двигателя	Блок предохранителя двигателя
C105 (4 штифта, белый)	Body — Блок предохранителя двигателя	Блок предохранителя
C201 (76 Pin, Black)	I.P – I.P Fuse Block	I.P Fuse Block
C202 (89 Pin, White)	I.P – Body	Left CO-Driver Leg Room
C204 (8-контактный, белый)	Крыша — кузов (без датчика дождя)	Левое пространство для ног второго водителя
C204 (14-контактный, белый)	Крыша — кузов (с датчиком дождя) )	Левое пространство для ног второго водителя
C351 (33 контакта, серый)	Кузов — дверь переднего фонаря	Под передней стойкой второго водителя
C396 –902
Кузов C393 (33 контакта, серый) Передняя правая дверь	Под стойкой A водителя
C403 (4 контакта, белый)	T/Gate. ВНЕШ. — Кузов	Внутренняя левая стойка C
C404 (8 контактов, белый)	T/Gate. ВНЕШ. – Кузов	Внутренняя левая стойка C
C405 (8 контактов, белый)	T/Gate. ВНЕШ. – T/Gate	Рядом с двигателем заднего левого стеклоочистителя
C406 (4 контакта, белый)	T/Gate. ВНЕШ. — T/Gate	Рядом с двигателем заднего левого стеклоочистителя
S202 (черный)	I.P	Behind Cluster
S301 (Blue)	Body	Left CO-Driver Leg Room
S302 (Brown)	Body	Left CO-Driver Leg Room
G204	Кузов	Внизу слева место для ног второго водителя
G301	Кузов	Под панелью пола поперечины водителя
G304

b.

Comments |0|

Cancel

Remember me

* Name:

* @ Email:

Website:



Legend

*) Required fields are marked
**) You may use these HTML tags and attributes: <a href="" title=""> <abbr title=""> <acronym title=""> <b> <blockquote cite=""> <cite> <code> <del datetime=""> <em> <i> <q cite=""> <s> <strike> <strong>

Category: Разное
