Предохранители и реле на Шевроле Лачетти, Chevrolet Lacetti, блоки

Плавкие вставки, предохранители и реле включения электрооборудования на Шевроле Лачетти (Chevrolet Lacetti) установлены в монтажном блоке, расположенном в моторном отсеке. Часть предохранителей расположена в монтажном блоке предохранителей, установленном в левом торце панели приборов.

Предохранители и реле на Шевроле Лачетти, Chevrolet Lacetti, расположение, защищаемые цепи, номиналы.

На крышках монтажных блоков предохранителей и реле нанесены схемы расположения предохранителей, номинальный ток и условные обозначения защищаемых цепей.

Блок предохранителей и реле на Шевроле Лачетти (Chevrolet Lacetti), установленный в моторном отсеке автомобиля.

Реле и включаемые ими цепи.

1 — ILLUMINATION RELAY, 96190187 — Подсветка приборов и органов управления
2 — HORN RELAY, 96190187 — Звуковой сигнал
3 — MAIN RELAY, 96190189 — Главное реле/реле зажигания
4 — HEAD LAMP RELAY, 96190189 — Блок-фары
5 — FRT FOG RELAY, 96190187 — Противотуманные фары
6 — А/С СОМР RELAY, 96190187 — Муфта компрессора кондиционера
7 — FUEL PUMP RELAY, 96190189 — Топливный насос, катушки зажигания
8 — POWER WINDOW RELAY, 96190189 — Электростеклоподъемники
9 — ELEC FAN LO RELAY, 96190189 — Электровентилятор системы охлаждения двигателя (малая скорость вращения)
10 — DEFOG RELAY, 96190189 — Электрообогрев заднего стекла
11 — ELEC FAN HI RELAY, 96190189 — Электровентилятор системы охлаждения двигателя (высокая скорость вращения)

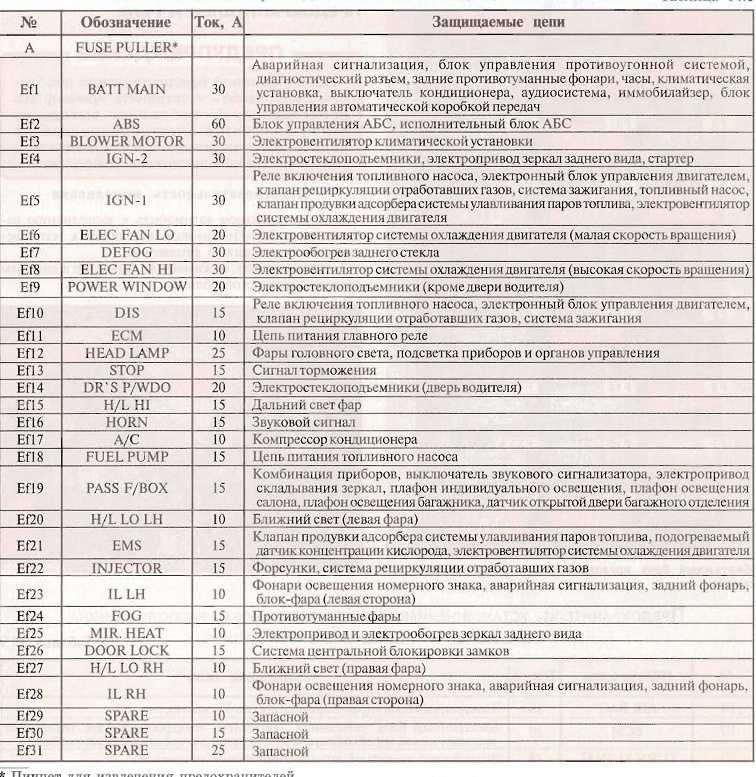

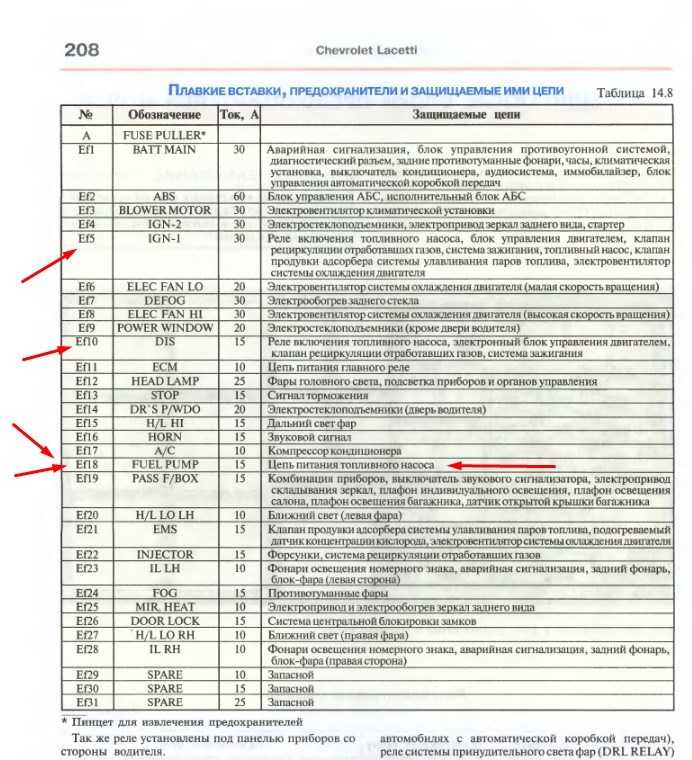

Плавкие вставки, предохранители на Шевроле Лачетти (Chevrolet Lacetti) и защищаемые ими цепи.

А FUSE PULLER — Пинцет для извлечения предохранителей
Ef1 ВАТТ MAIN, 30А — Аварийная сигнализация, блок управления противоугонной системой, диагностический разъем, задние противотуманные фонари, часы, климатическая установка, выключатель кондиционера, аудиосистема, иммобилайзер, блок управления автоматической коробкой передач
Ef2 ABS, 60А — Блок управления АБС, исполнительный блок АБС
Ef3 BLOWER MOTOR, 30А — Электровентилятор климатической установки
Ef4 IGN-2, 30А — Электростеклоподъемники, электропривод зеркал заднего вида, стартер
Ef5 IGN-1, 30А — Реле включения топливного насоса, блок управления двигателем, клапан рециркуляции отработавших газов, система зажигания, топливный насос, клапан продувки адсорбера системы улавливания паров топлива, электровентилятор системы охлаждения двигателя
Ef6 ELEC FAN LO, 20А — Электровентилятор системы охлаждения двигателя (малая скорость вращения)
Ef7 DEFOG, 30А — Электрообогрев заднего стекла
Ef8 ELEC FAN HI, 30А — Электровентилятор системы охлаждения двигателя (высокая скорость вращения)
Ef9 POWER WINDOW, 20А — Электростеклоподъемники (кроме двери водителя)
Ef10 DIS, 15А — Реле включения топливного насоса, электронный блок управления двигателем, клапан рециркуляции отработавших газов, система зажигания

Ef11 ECM, 10А — Цепь питания главного реле

Ef12 HEADLAMP, 25А — Фары головного света, подсветка приборов и органов управления
Ef13 STOP, 15А — Сигнал торможения
Ef14 DR’S P/WDO, 20А — Электростеклоподъемник (дверь водителя)
Ef15 H/L HI, 15А — Дальний свет фар
Ef16 HORN, 15А — Звуковой сигнал
Ef17 A/C, 10А — Компрессор кондиционера
Ef18 FUEL PUMP, 15А — Цепь питания топливного насоса
Ef19 PASS F/BOX, 15А — Комбинация приборов, выключатель звукового сигнализатора, электропривод складывания зеркал, плафон индивидуального освещения, плафон освещения салона, плафон освещения багажника, датчик открытой крышки багажника
Ef20 H/L LO LH, 10А — Ближний свет (левая фара)

Ef21 EMS, 15А — Клапан продувки адсорбера системы улавливания паров топлива, подогреваемый датчик концентрации кислорода, электровентилятор системы охлаждения двигателя
Ef22 INJECTOR, 15А — Форсунки, система рециркуляции отработавших газов
Ef23 IL LH, 10А — Фонари освещения номерного знака, аварийная сигнализация, задний фонарь, блок-фара (левая сторона)
Ef24 FOG, 15А — Противотуманные фары
Ef25 MIR HEAT, 10А — Электропривод и электрообогрев зеркал заднего вила
Ef26 DOOR LOCK, 15А — Система центральной блокировки замков
Ef27 H/L LO RH, 10А — Ближний свет (правая фара)
Ef28 IL RH, 10А — Фонари освещения номерного знака, аварийная сигнализация, задний фонарь, блок-фара (правая сторона)
Ef29 SPARE, 10А — Запасной
Ef30 SPARE, 15А — Запасной
Ef31 SPARE, 25А — Запасной

Так же реле установлены под панелью приборов со стороны водителя.

— Реле указателей поворота и аварийной сигнализации (BLINK UNIT).
— Реле противотуманных фонарей (REAR FOG RELAY).
— И реле вентилятора климатической установки (ВLOWER RELAY).

Там же, в зависимости от комплектации, устанавливаются.

— Реле блокировки стартера (PNP RELAY) на автомобилях Шевроле Лачетти (Chevrolet Lacetti) с автоматической коробкой передач.
— Реле системы принудительного света фар (DRL RELAY).
— Энергосберегающий блок (BATTERY SAVER).

На Шевроле Лачетти (Chevrolet Lacetti), оборудованных климат-контролем, установлено дополнительное реле включения высокой скорости вращения вентилятора климатической установки. Реле находится за вещевым ящиком, который для доступа к реле необходимо снять.

Блок предохранителей на Шевроле Лачетти (Chevrolet Lacetti) установленный в салоне.

Предохранители, установленные в монтажном блоке предохранителей, расположенном в салоне Шевроле Лачетти (Chevrolet Lacetti), и защищаемые ими цепи.

F1 AIR BAG, 10А — Электронный блок управления подушками безопасности
F2 ЕСМ, 10А — Электронный блок управления двигателем, электронный блок управления автоматической коробкой передач, генератор, датчик скорости автомобиля
F3 TURN SIGNAL, 15А — Выключатель аварийной сигнализации, указатели поворота
F4 CLUSTER, 10А — Щиток приборов, электронный блок автоматического включения ближнего света фар, звуковой сигнализатор, выключатель сигналов торможения, электронный блок управления рулевым механизмом с переменным усилием, выключатель кондиционера
F5 — Запасной
F6 ENG FUSE, 10А — Реле включения компрессора кондиционера, реле включения обогрева заднего стекла, реле включения электроподъемников, реле включения фар головного света
F7 HVAC, 20А — Реле включения электровентилятора климатической установки, выключатель кондиционера, система климат-контроля
F8 SUNROOF, 15А — Переключатель электропривода зеркал, электропривод складывания зеркал, электропривод люка крыши
F9 WIPER, 25А — Мотор-редуктор стеклоочистителя, переключатель режимов работы стеклоочистителя
F10 HANDS FREE, 10А — Управление мультимедиа

F11 ABS, 10А — Блок управления АБС. исполнительный блок АБС
F12 IMMOBILIZER, 10А — Иммобилайзер, электронный блок управления противоугонной сигнализацией, датчик дождя
F13 TCM, 10А — Блок управления автоматической коробкой передач
F14 HAZARD, 15А — Выключатель аварийной сигнализации
F15 ANTI-THEFT, 15А — Электронный блок управления противоугонной сигнализацией
F16 DIAGNOSIS, 10А — Диагностический разъем
F17 AUDIO/CLOCK, 10А — Аудиосистема, часы
F18 EXTRAJACK, 15А — Дополнительная розетка
F19 CIGAR LIGHTER, 15А — Прикуриватель
F20 BACK-UP, 10А — Выключатель фонарей света заднего хода, селектор выбора режима автоматической коробки передач

F21 REAR FOG, 15А — Реле включения задних противотуманных фонарей, реле подсветки приборов и органов управления, габаритное освещение
F22 ATC/CLOCK, 15А — Часы, система климат-контроля, выключатель кондиционера
F23 AUDIO, 15А — Аудиосистема
F24 IMMOBILIZED, 10А — Иммобилайзер.

Предохранители Лачетти

30. 03.201529.08.2019 Андрей 0 Комментариев Лачетти, Неисправности Лачетти, Общие вопросы, Ремонт Лачетти, Шевроле, Электрооборудование

Содержание

⏰Время чтения: 5 мин.

В статье указаны не только предохранители Лачетти и цепи которые они защищают, но и блоки реле и цепи, которые они коммутируют.

Плавкие вставки, предохранители и реле включения электрооборудования Шевроле Лачетти установлены в монтажном блоке, расположенном в моторном отсеке. Часть предохранителей расположена в монтажном блоке, установленном в левом торце панели приборов.

На крышках монтажных блоков нанесены схемы расположения предохранителей, номинальный ток и условные обозначения защищаемых цепей.

Если у Вас перегорел предохранитель, то перед заменой предохранителя необходимо определить и устранить причину его перегорания. Во избежание выхода из строя элементов электрооборудования и возгорания нельзя устанавливать предохранители с увеличенным номиналом или самодельные жучки.

Запомните — предохранители просто так не перегорают!

Чтобы заменить предохранитель нужно по схеме на внутренней стороне крышки монтажного блока и по таблице (см. ниже) находим предохранитель неисправной цепи. В монтажном блоке предохранителей и реле находится пинцет для извлечения предохранителей из гнезд. Зажимаем пинцетом корпус предохранителя, и вынимаем предохранитель из блока. Устанавливаем новый предохранитель соответствующего номинала.

Примечание: Предохранители Шевроле Лачетти, расположенные в моторном отсеке имеют обозначение

Блок предохранителей и реле, установленный в моторном отсеке Шевроле Лачетти

Расшифровка реле Лачетти

Предохранители Лачетти в моторном отсеке и защищаемые ими цепи

Предохранители, установленные в салоне, и защищаемые ими цепи

Расположение остальных реле

Кроме реле, установленных в блоке предохранителей в моторном отсеке, есть и другие реле, установленные в салоне и подкапотном пространстве.

КРОНШТЕЙН РАЗЪЕМА ЗА ПРОСТРАНСТВОМ ДЛЯ НОГ ВОДИТЕЛЯ

Наименование детали	№ детали	ПРИМЕЧАНИЯ
Реле задних противотуманных фар	96344573	.
Реле парковки/нейтрали	96190189	.
Блок указателей поворота	96312545	.
Реле вентилятора	96190189	.
Реле предупредительного света фар	96190189	.

ПРОСТРАНСТВО ДЛЯ НОГ ВОДИТЕЛЯ

Наименование детали	№ детали	ПРИМЕЧАНИЯ
Звуковая сигнализация	96459510	.
Контроллер КПП (MR-140/HV-240)	96342619	.
Контроллер КПП (SIRIUS D4)	96497032	.

ЗА ЛЕВОЙ ФАРОЙ

СЛЕВА ПОД ПРОСТРАНСТВОМ ДЛЯ НОГ ПЕРЕДНЕГО ПАССАЖИРА

Наименование детали	№ детали	ПРИМЕЧАНИЯ
Центральная система блокировки дверных замков	96552824	.

ЗА БЛОКОМ ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ

ПАНЕЛЬ ПОЛА ПОД КОНСОЛЬЮ

Наименование детали	№ детали	ПРИМЕЧАНИЯ
Блок управления противоугонной системы	96407681	Западная Европа
.	96404668	Общий
Модуль датчиков и диагностики	96406712	.

РЯДОМ С БЛОКОМ ПРЕДОХРАНИТЕЛЕЙ В МОТОРНОМ ОТСЕКЕ
