Что такое лонжерон

Лонжерон — это силовой элемент конструкции автомобиля, который расположен по всей его длине: спереди и сзади кузова. Фактически он представляет собой трубу или продольный профиль. Само слово лонжерон (longeron) образовано от французского longer — «идти вдоль».

adv.rbc.ru

В свою очередь раму формируют два лонжерона, между которыми расположены поперечные элементы. Именно она нужна в качестве опоры для крепления кузова, элементов подвески и других важных деталей машин. Для их фиксации на лонжероны приваривают специальные кронштейны. Причем лонжероны применяют не только в автомобильном производстве, но и в авиастроении, кораблях и даже железнодорожном транспорте.

Сейчас лонжерон — это одна из самых прочных деталей в машине, которая рассчитана на очень большие нагрузки. Впрочем, на заре автомобилестроения этот силовой элемент делали из дерева, позже на смену пришли металлические конструкции.

В 1920-х инженерами фирмы Auburn была разработана лонжеронная рама, оснащенная поперечиной в виде буквы Х. В те времена такая конструкция напоминала лестницу и несколько отличалась от современных аналогов. Со временем инженеры стали внедрять лонжеронную раму в пол кузова автомобиля. С тех времен эта деталь является неотъемлемой частью конструкции любого автомобиля, которая дает возможность перевозить тяжелые грузы и уменьшает вероятность травмирования пассажиров во время аварии.

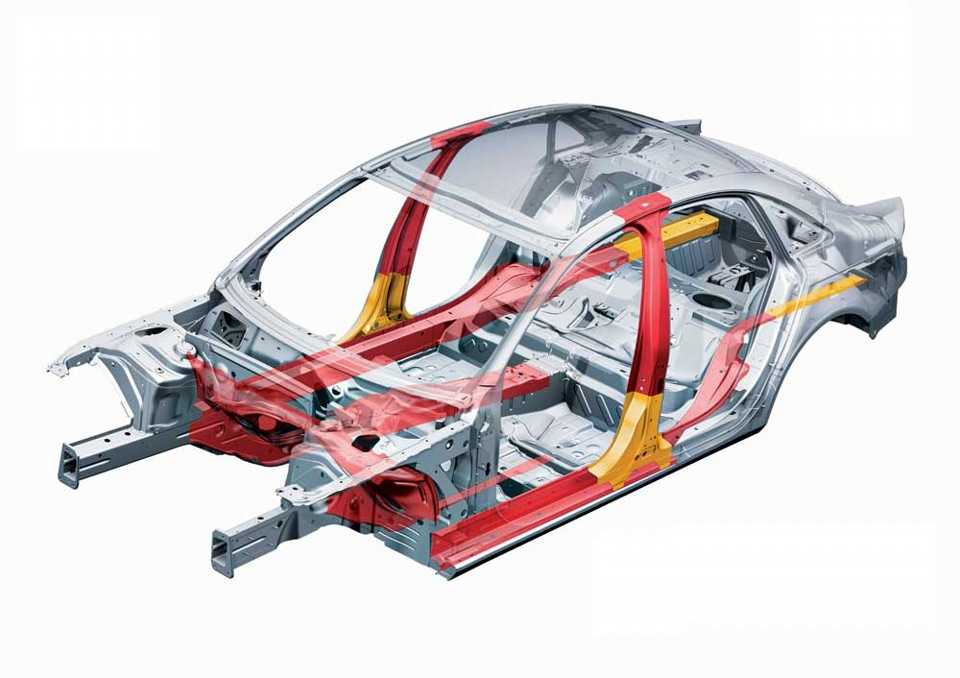

Где находятся лонжероны в автомобиле

Лонжероны представляют собой силовые элементы, которые находятся по бокам днища автомобиля. Однако увидеть лонжероны просто так не получится — их не будет видно за колесами машины. Для этого понадобится поднять автомобиль на подъемнике. Следует помнить, что лонжероны устанавливают в разном положении, которое напрямую зависит от вида автомобиля.

  • Параллельно и горизонтально;
  • Горизонтально и под углом;
  • Изогнутые элементы, расположенные вертикально;
  • Изогнутые силовые балки, размещенные горизонтально.

Фото: Daimler AG

Все эти варианты можно встретить на абсолютно разных современных автомобилях — от легковушек до внедорожников и грузовиков. Поперечины между лонжеронами делают из стального профиля и могут их размещать в форме букв «Х», «К» или перпендикулярно деталям. В легковых автомобилях поперечины крепят сваркой, а в грузовых фиксируют на заклепках.

Для чего нужен лонжерон

Главная функция лонжерона — повышение прочности днища машины для того, чтобы выдержать нагрузку, которую оказывают двигателя, кузов, багаж и пассажиры. Однако это не единственное предназначение. Среди других важных функций:

  • Амортизация. Беря на себя колебания, деталь распределяет нагрузку по всем частям машины;
  • При ДТП лонжероны принимаю на себя удар, что приводит к уменьшению силы удара и повышает безопасность водителя и пассажиров;
  • Снижают общую массу кузова;
  • Улучшают управляемость автомобиля.

Неисправности лонжерона

Как и любая автомобильная деталь, со времен лонжероны также мог прийти в негодность. Это может произойти из-за банальной усталости металла, которая связана со значительными нагрузками на конструкцию. Сначала на детали появятся трещины, которые со временем вполне могут привести к полному разрушению лонжеронов. Нарушить их геометрию может и ДТП. Очень важно своевременно выявить неисправность лонжеронов. Поэтому даже после мелкой аварии следует показать машину на СТО.

Фото: steptwo.ru

Если этого не сделать, неисправность лонжерона может привезти к очень серьезным последствиям. Так, у машины значительно ухудшится рулевое управление и ее будет постоянно «вести». Одновременно в разы возрастет износ шин. Деформация лонжеронов в результате аварии приведет к нарушению геометрии кузова и, как следствие, изменит положение узлов в машине. Все это закончится повышенным износом агрегатов и их поломкой. Кроме этого, снаружи машины появляются щели и зазоры, отрегулировать которые невозможно. При этом у автомобиля будут плохо открываться двери и багажник. Еще один из признаков деформации лонжеронов — неправильный развал-схождение колес.

Ремонт лонжерона

Ремонт и замена лонжеронов тяжелый, а также дорогостоящий и долгий процесс. Все работы необходимо проводить в надежном сервисном центре с высококвалицированными мастерами. Для устранения деформации они используют специальные стенды (стапели) для вытягивания. Перед этим с автомобиля снимаются все основные детали. Особенно этот способ эффективен при небольших повреждениях лонжеронов.

Если от удара детали разрушилась, ремонтировать ее уже нет никакого смысла. В таком случае машине поможет лишь полная ли частичная замена лонжеронов с помощью газосварочных работ. Этот очень тяжелый и трудоемкий процесс, за который возьмутся не в каждом СТО.

В случае образования трещин на лонжероне их можно попробовать заварить при помощи специального аппарата. Впрочем, этот способ не будет работать, если деталь сделана из алюминия или титана.

Усиление лонжерона

Многие водители усиливают лонжероны, добавляя дополнительные ребра жесткости. По мнению экспертов, такие работы актуальны только в случае, если машина задействована в автоспорте или предназначается для езды в особо тяжелых условиях. При этом среди негативных последствий таких работ — потеря деталями амортизирующих свойств. Также к усилению лонжеронов некоторых водители прибегают после ДТП или образовании небольших трещин на детали.

Фото: lexaivanov35rus / drive2.ru

Конспекты Статьи

adv.rbc.ru

adv.rbc.ru

Что такое лонжерон на машине, фото, видео

В автомобиле нет ненужных узлов. Каждый элемент или деталь выполняет конкретную функцию. Не исключением является и лонжерон.

Что это за устройство? Как выглядит лонжерон? Где он установлен? Какие виды устройства существуют? Ниже мы рассмотрим информацию, которая касается этого узла.

Что такое лонжерон, как выглядит, и где он установлен?

Лонжерон — конструктивный узел автомобиля, который выглядит как прямоугольная труба, то есть металлический профиль с прямоугольным сечением.



Деталь проходит сквозь переднюю часть и зад кузова, играя роль опоры. В зависимости от конструкции корпуса возможен вариант с лонжеронами между бамперами.

Данный узел бывает составным (собранным из нескольких элементов) или цельным.

В классической комплектации установлено два лонжерона (слева и справа).

Пример, левый передний лонжерон ВАЗ 2110.

Каждый из элементов разделен на три части — среднюю, переднюю и заднюю. Главная разница — в расположении.

Так, лонжерон, установленный спереди и слева, позиционируется на уровень ниже, чем лонжерон сзади и такой же узел, но только крыла.

Узлы параллельны друг другу, но возможны случаи расположения их под минимальным углом.

Лонжерон на Nissan Bluebird HU14 SR20VE.

Исходный материал при производстве — алюминий или титан. Иногда применяются компонентные слои, добавляющие конструкции крепости. Сечение лонжерона имеет вид буквы «П». При этом в местах максимальной нагрузки сечение больше.

Главное преимущество детали — исключительная прочность. Данные узлы способны выдерживать максимальные нагрузки — вес автомобиля, багаж, массу узлов и так далее.

Кроме этого, лонжероны справляются со всеми ударами, которые «достаются» им при попадании колес в ямы или в случае ДТП.

Конструктивно данные узлы формируют лестничную раму П-образной формы, уложенную на бок.

Такой тип конструкции — составляющая часть многих внедорожников и грузовых автомобилей.

Что касается «легковушек», то в них лестничный принцип не применяется. Для визуального лицезрения детали достаточно глянуть под низ транспортного средства.

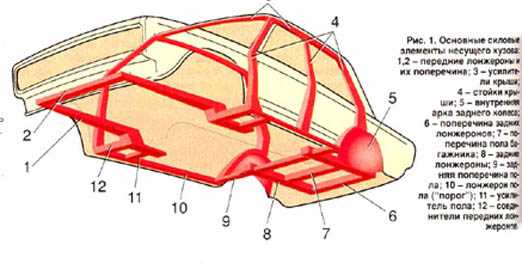

Конструкция кузова ВАЗ 2108, места расположения лонжеронов.

Назначение и задачи

Лонжерон – в прямом смысле силовая часть автомобиля. Назначение узла различается в зависимости от типа транспортного средства:

  • В грузовом транспорте и авто 4×4 лонжероны — главный узел, являющийся составляющей рамы;

  • В легковом транспорте задача детали — усилить днище машины и нижней части багажника.

В первом и во втором случае П-образный узел берет на себя вес кузова, составных элементов и пассажиров транспортного средства.

Еще одна функция — амортизирующая. Задача узла — поглотить возможную деформацию. Но здесь важно соблюсти тонкую грань между жесткостью и податливостью.

Если «переборщить» с первым показателем, то неровности трассы будут передаваться в салон автомобиля пассажирам. Вот почему та часть кузова, где предположительно находятся люди, делается с максимальной амортизацией (для снижения силы удара).

Амортизирующая функция реализуется путем монтажа продольной силовой структуры, установленной в передней и задней части кузова. Главная особенность конструкций — способность к демпфированию (сглаживанию) ударов.

Лонжероны ВАЗ 21 «Волга».

Читайте также:

При этом ослабление лонжеронов осуществляется одним из перечисленных ниже способов:

  • Созданием группы складок в конструкции. Благодаря этому, деталь может деформироваться и работать как «гармошка» при фронтальных или тыльных ударах. При такой конструкции места складок несут большую нагрузку и быстро разрушаются, но зато поглощают ненужную энергию. Как следствие, направленная в сторону салона сила подавляется;
  • Снижением толщины стенок или сечения узла. Такая конструкция носит название переменного сечения;
  • Высверливанием группы отверстий в местах, которые берут на себя вес.

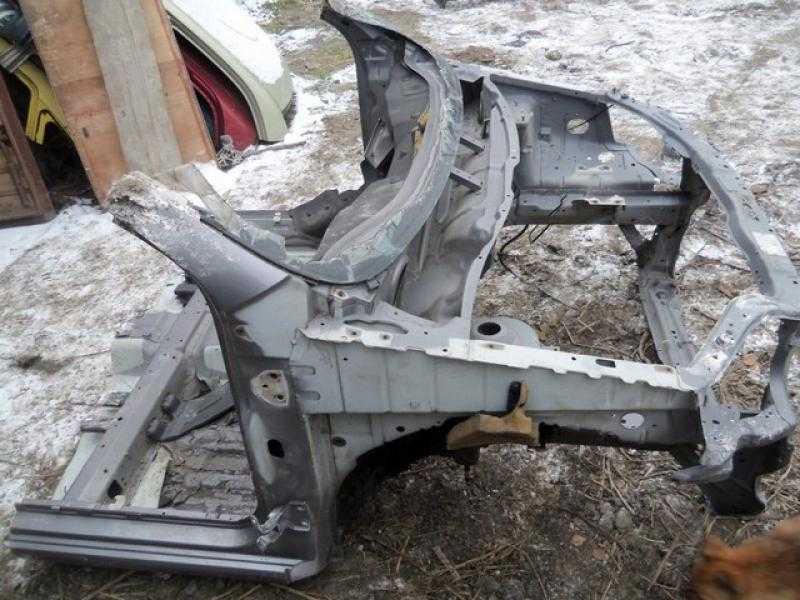

Правый передний лонжерон Renault Laguna 2004.

Краткий экскурс в историю

Разработка лонжерона и создание разных элементов кузова тесно взаимосвязаны. Это не удивительно, ведь на первых транспортных средствах в роли опоры применялись только рамы.

Сначала они выполнялись из дерева, но со временем их заменили прочные конструкции из металла.

В прошлом веке, в 1920-х годах, компания Auburn разработала первую лонжеронную раму имеющую поперечину в виде «Х».

Со временем детали усовершенствовались и стали одним целым с днищем транспортного средства.

На современном этапе лонжероны — составляющая часть конструкции машины, вне зависимости от вида несущей системы.

Типы

Как уже упоминалось, лонжероны занимают разные позиции в автомобиле. Здесь многое зависит от особенностей кузова (грузовой транспорт, легковой или грузовой автомобиль).

Расположение бывает следующим:

  1. Параллельным и горизонтальным по отношению друг к другу;
  2. Вертикальным, с небольшим изгибом;
  3. Горизонтальным и минимальным углом;
  4. Горизонтальным и небольшим изгибом.

Тип конструкции, которая упомянута первой, нашла применение в грузовом транспорте.

Рама грузового автомобиля Mercedes-Benz с параллельно-горизонтальным расположением лонжеронов.

Что касается остальных вариантов, то они популярны и применяются в легковых машинах.

Задний левый лонжерон пола ВАЗ 21099.

Преимущества конструкции

У каждой конструкции есть преимущества. Так, «угловые» лонжероны позволяют колесу поворачиваться на больший угол, а устройства с вертикальным изгибом — приспустить центр тяжести авто и снизить уровень днища.

Детали с горизонтальным изгибом — конструктивные элементы, также дают возможность снизить уровень днища, повысив безопасность при ударе сбоку.

Для роста жесткости лонжероны укрепляются поперечинами. Последние бывают различного профиля — в виде буквы К, Х или быть прямолинейными.

Такой тип поперечин изготовлен из особого профиля, выполненного из надежного и устойчивого к деформациям металла.

Для повышения надежности в грузовом транспорте поперечины и лонжероны объединены специальными клепками, а в легковом транспорте — сваркой.

Немаловажный момент — фиксация кузова на раме, которая происходит с помощью специальных кронштейнов.

Рассматривая лонжеронную конструкцию в целом, стоит выделить следующие преимущества:

  • Минимальный вес и жесткость на скручивание;
  • Высокий уровень управляемости и динамики, а также минимальный расход топлива, обусловленный небольшой массой узла;
  • Наибольшая пассивная безопасность. Последняя возможна, благодаря специальным зонам, которые «впитывают» лишнюю энергию и повышают уровень комфорта.

Передние лонжероны Toyota Mark II.

Стоит отметить и «ложку дегтя»:

  • При поломке одного узла целостность и связи элементов конструкции нарушаются. Это связано с тем, что распределение нагрузки происходит равномерно по площади;
  • Сложности в ремонте. При серьезных деформациях единственным выходом является замена узла.

Основные неисправности и проблемы, связанные с лонжеронами, способы устранения

В процессе эксплуатации возможны следующие проблемы:

  1. Деформация (искривление) по причине воздействия нагрузок длительные периоды времени. Стоит помнить, что лонжероны выполнены из металла, который со временем устает и повреждается.
  2. При попадании в аварию возможно сильное повреждение детали. В таких ситуациях многие параметры авто нарушаются. Так, при аварии возможно смещение подвески или силового узла по отношению к кузовной части, изменение местоположения крыльев или дверей, деформация геометрии кузова, возникновение явных трещин с наружной части и так далее.

При явном повреждении (появлении трещин) в детали разрушается и целостность конструкции.

Вот почему после ДТП стоит убедиться в отсутствии деформации узлов. На практике в 90% случаев после аварии приходится ремонтировать лонжероны спереди.

Способ восстановления определяется с учетом серьезности проблемы и повреждений демпферного участка. Так, лонжерон, составляющий часть рамы, поменять несложно. Если же узел — часть несущего кузова, то восстановительные работы могут быть бесполезны.

Возможность ремонта зависит от степени деформации:

  • При минимальном повреждении узел вытягивается на специальном стенде, после чего проверяются параметры детали;

  • При серьезной деформации лучший вариант — замена. Если же пытаться внести исправления в искаженную деталь, то возможно изменение структуры и снижение прочности конструкции. Итог — ухудшение характеристик кузова.

Возможны ситуации, когда замена производится не полностью. В таком случае новые детали крепятся с помощью сварки. Применение муфт для соединения конструкций запрещено.

Нельзя забывать, что главная функция лонжерона — усилить кузов, поэтому в процессе ремонта максимальное внимание уделяется прочности.

С другой стороны, чрезмерное усиление узла приводит к снижению амортизационных функций, что недопустимо.

Так что при ремонте стоит учитывать данный параметр и стараться не завышать уровень жесткости.

Читайте также:

Итоги

Лонжерон — важный элемент конструкции, от которого зависит надежность и устойчивость кузова к деформациям.

Если говорить в общем, то от целостности и качества детали зависит безопасность движения в целом.

Вот почему для данного узла так важен периодический осмотр, ремонт или замена в случае повреждения.
