Доработка освещения салона Ваз 2107 ( классика )
Здравствуйте уважаемые владельцы классических жигулей а также поситители AvtoAll.ru

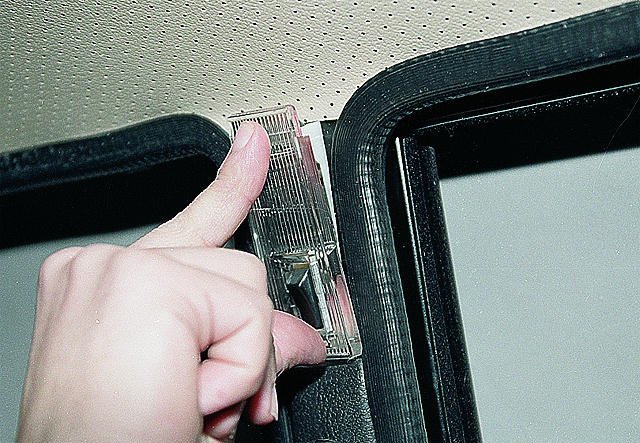

В этом обзоре речь пойдет о моей покупке плафона освещения салона от лады калины первого поколения и установки его на автомобиль классического семейства ваз 2107. Начну свой рассказ с покупки и своих впечатлениях о товаре. Заказал я этот плафончик 20 июля 2019 года в Тверскую обл. заказ забрал 27 июля в пункте выдачи заказов boxberry. Оплатил за товар и за доставку на месте при получении очень удобно рекомендую. Упаковка товара отличная фото моей посылки смотрите ниже.
Плафон отличного качества светло серого цвета. Родное освещение на классике мяня не устраивает по той причине что передняя часть автомобиля почти не освещается и поэтому решил доработать внутрисалонный свет самостоятельно. Плафон от первого поколения лады калины самый лучший вариант для классики. На плафоне имеется левая и правая подсветка включается овальными кнопками а также есть возможность отключения света когда это не требуется например в летнее время. Левое крайнее положение среднего переключателя с изображением солнышка означает что плафон включён в постоянном режиме. Правое крайнее расположение где изображён автомобиль с открытой дверью означает что плафон будет работать только при открытии дверей а при закрытие тухнет. Среднее положение означает что плафон выключен в таком положении он не будет загоратся даже если открыты двери что очень удобно на мой взгляд. Ставится он в верхнюю панель на которой размещены солнцезащитные козырьки. Первым делом нужно снять с плафона верхнюю крышку. Берём обычный лист бумаги или картона подходящего размера и обводим крышку карандашом затем отступаем несколько милиметров во внутрь и обводим окружность ещё один раз аккуратно я обводил от руки. Внутренний диаметр должен быть немного меньше самой крышки плафона. Затем нужно обрисовать шаблон на панели и остым лезвием вырезать и удалить внутренний наполнитель до железа. Смотрите фото ниже.
Верхняя черная часть плафона немного мешает и не получается его до конца утопить поэтому с обратной стороны нужно выпилить небольшую часть металла шаблон также делал на бумаге. Выпиливал с помощью гравёра отрезным диском.
После всех манипуляций намечаем два отверстия для крепления плафона на фото слева и сверлим сверлом 4.5 мм. Подбираем болты и гайки по диаметру отверстий. Фишку на плафоне придётся отрезать она будет мешать при установки панели. Теперь нужно подобрать три провода подходящих цветов и припаять к проводам которые я обрезал желательно длинну замерить сразу. Чёрный провод массы я присоединил к болту крепления плафона но можно и в любое другое место где хорошее соединение с кузовом. См фото ниже. Плафон изнутри заклеил фольго-изолоном 3 мм. Красный плюсовой провод подключил к проводу прикуривателя. Зелёный провод протянул по стойке водительской стороны к концевику двери водителя. Всё работает как и положено работать. На плюсовой провод можно поставить отдельный предохранитель но я не стал оставил как есть.
Родной цвет панели потерял внешний вид отмыть не получилось решил обновить. Для этого приобрёл в AvtoAll балон краски по пластику белого цвета. Держится краска хорошо и вид уже совсем другой. Окончательный результат вы можете видеть на фото ниже.
НАГЛЯДНОЕ ПОДКЛЮЧЕНИЕ ПРОВОДОВ НА РИСУНКЕ НИЖЕ
Теперь в автомобиле совсем другое освещение. Результатом своей доработки доволен на все 100%. Благодарен AvtoAll.ru за отличные запчасти. На этом пожалуй всё. Всем удачи и здоровья вам и вашим близким.
ПК140Б Плафон освещения салона ВАЗ-2101-06 ОСВАР — ПК140Б
Распечатать
Главная Запчасти для наших машин и тракторов
5
1
Применяется: ВАЗ, АЗЛК, ИЖ
Код для заказа: 002184
Добавить фото
Дадим оптовые цены предпринимателям и автопаркам ?
Наличные при получении VISA, MasterCard, МИР Долями Оплата через банк
Применяемость по марке машин: ВАЗ (LADA)
Тип электрооборудования: плафоны освещения салона, багажника …
Производитель: ОСВАР
Получить информацию о товаре или оформить заказ вы можете по телефону 8 800 6006 966.
Есть в наличии
Самовывоз
Уточняем
Доставка
Уточняем
Доступно для заказа — 5 шт.
Данные обновлены: 27.04.2023 в 20:30
- Все характеристики
- 1 отзыв
- Вопрос-ответ
- Описание
- Аналоги
- Где применяется
- Статьи о товаре
Характеристики
Сообщить о неточности
в описании товара
002184
АртикулыПК140Б
ПроизводительОСВАР
Каталожная группа: . .Электрооборудование
Электрооборудование
0.035
Высота, м:0.035
Длина, м:0.09
Вес, кг:0.037
Применяемость по марке машин:ВАЗ (LADA)
Тип электрооборудования:Описание
Применение: ВАЗ-2101, ВАЗ-2106, АЗЛК, ИЖ
Прим. 12 В
Кол-во в упак. 168
Использована информация: ОАО «ОСВАР»
Отзывы о товаре
Вопрос-ответ
Задавайте вопросы и эксперты
помогут вам найти ответ
Чтобы задать вопрос, необоходимо
авторизоваться/зарегистрироваться
на сайте
Чтобы добавить отзыв, необходимо
авторизоваться/зарегистрироваться
на сайте
Чтобы подписаться на товар, необходимо
авторизоваться/зарегистрироваться
на сайте
Купить АВТОПРОМ 1:24 ВАЗ 2107 СССР Лада 1500SL Riva NOVA Русский Советский Литейный Металл Модель Автомобиля Белого Цвета Онлайн на desertcart Сербия 12
Марка: Автопром
Марка: Автопром
Описание
- Лада Рива 2107 2105 1300 1500.
- Масштаб 1:24.
- Литой металлический корпус, шины из мягкой резины, открывающиеся передние двери, открывающийся капот/капот, открывающаяся крышка багажника/багажника, очень детализированный и реалистичный стиль..
- Включает передние и задние фары, освещение салона, звук двигателя, сигнализацию и тормоза..
- ВАЗ 2107 в масштабе 1:24 можно использовать как для игр, так и для коллекционирования..
- Привезено из США ( Размеры и характеристики основаны на рынке США).
Модель: Lada Riva 2107 2105 1300 1500 Масштаб: 1/24 Производитель: АВТОПРОМ Литой металлический корпус Мягкие резиновые шины Открывающиеся передние двери Открывание капота/капота Открывание крышки багажника/багажника Очень подробно и реалистичный стиль. Размер модели ок. см 17,5 х 8,7 х 6,8 Размер модели ок. в 6.9х 3,4 х 2,7. Размер коробки ок. см 24,6 х 10,3 x 12,4 Размер коробки ок. в 9,7 х 4,05 х 4,9 Игрушечная модель автомобиль ВАЗ 2107 в масштабе 1:24.
Показать больше
Отзывы
Связанные страницы
Игрушки и игры › Игровые машинки
Отказ от ответственности: указанная выше цена включает все применимые налоги и сборы. Информация, представленная выше, предназначена только для справочных целей. Продуктов может не быть на складе, а расчеты доставки могут измениться в любое время. Desertcart не подтверждает никаких утверждений, сделанных в приведенных выше описаниях продуктов. Для получения дополнительной информации обратитесь к производителю или в службу поддержки клиентов Desertcart. Хотя Desertcart прилагает разумные усилия, чтобы показывать только товары, доступные в вашей стране, некоторые товары могут быть отменены, если они запрещены к ввозу в Сербию. Для получения более подробной информации посетите нашу страницу поддержки.
Часто задаваемые вопросы об АВТОПРОМ 1 24 ВАЗ 2107 СССР Лада 1500 SL Riva NOVA Русская советская литая металлическая модель автомобиля белого цвета в Сербии
Где купить АВТОПРОМ 1 24 ВАЗ 2107 СССР Лада 1500 SL Riva NOVA Русская советская литая металлическая модель автомобиля Белый цвет онлайн по лучшей цене в Сербии?
Desertcart — лучшая онлайн-платформа для покупок, где вы можете купить АВТОПРОМ 1 24 ВАЗ 2107 СССР Лада 1500 SL Riva NOVA Русский Советский литой металл Модель автомобиля белого цвета от известных брендов. Desertcart поставляет самый уникальный и самый большой выбор товаров со всего мира, особенно из США, Великобритании и Индии, по лучшим ценам и в кратчайшие сроки.
Есть ли АВТОПРОМ 1 24 ВАЗ 2107 СССР Лада 1500 SL Riva NOVA Русский Советский Литой Металл Модель Автомобиля Белый Цвет доступен и готов к доставке в Сербия?
пустынная тележка отправляет АВТОПРОМ 1 24 ВАЗ 2107 СССР Лада 1500 SL Riva NOVA Русский Советский Литой Металл Модель Автомобиля Белый Цвет в и другие города Сербии. Получите неограниченную бесплатную доставку в более чем 164 странах с членством в Desertcart Plus. Мы можем доставить АВТОПРОМ 1 24 ВАЗ 2107 СССР Лада 1500 SL Riva NOVA Русская Советская Литая Металлическая Модель Автомобиля Белого Цвета в кратчайшие сроки без хлопот с доставкой, таможней или пошлинами.
Безопасно ли покупать АВТОПРОМ 1 24 ВАЗ 2107 СССР Лада 1500 SL Riva NOVA Русский Советский Литой Металл Модель Автомобиля Белый Цвет на пустынной тележке?
Да, абсолютно безопасно покупать АВТОПРОМ 1 24 ВАЗ 2107 СССР Лада 1500 SL Riva NOVA Русская Советская Литая Металлическая Модель Автомобиля Белого Цвета на сайте desertcart, который является 100% законным сайтом, работающим в 164 странах. С 2014 года Desertcart поставляет клиентам широкий ассортимент товаров и выполняет их желания. Вы найдете несколько положительных отзывов от клиентов Desertcart на таких порталах, как Trustpilot и т. д. Веб-сайт использует систему HTTPS для защиты всех клиентов и защиты финансовых данных и транзакций, совершаемых в Интернете. Компания использует новейшие модернизированные технологии и программные системы для обеспечения честных и безопасных покупок для всех клиентов. Ваши данные надежно защищены и охраняются компанией с использованием шифрования и других новейших программ и технологий.
Панель приборов ВАЗ 2107 Светодиоды. Тюнинг приборной панели своими руками
Часто водители ВАЗ выражают недовольство подсветкой приборов на автомобилях (спидометр, тахометр и т.д.). Ее работа оставляет желать лучшего, а в темноте разглядеть что-либо непросто. Вариантов тюнинга 2107 своими руками много, например, замена комбинации приборов на «волговскую», но этот способ финансово затратен и подходит не всем. Именно поэтому предлагается менее дорогой и более качественный тюнинг ВАЗ 21 07 приборной панели, а именно доработка ее подсветки. Для этого сначала нужно приобрести светодиодные лампочки (любимого цвета).
Обратите внимание на цвет воронкообразной светодиодной линзы. В данном случае линзы синие, так как получается довольно интересный эффект стрелок и шкал приборов (светятся как у иномарки).
Однако если вы не ищете подобных эффектов, то можете остановить свой выбор на белых лампах.Теперь нужно уточнить, сколько лампочек вам нужно. При этом для маленьких приборов будет использоваться один светодиод, а для больших (спидометр и тахометр) приборов — по 4 светодиода, а также одна диодная лампа (показана на фото).
Эти лампы должны быть вставлены вместо штатных ламп. Но менять их просто так бесполезно, потому что на силу освещения они не повлияют. Для этого нужно достать устройства, а затем разобрать их. Усовершенствование световых приборов ваз 2107 представлено в следующем порядке действий:
1. Аккуратно снимите приборную панель с автомобиля (см. «») и отнесите ее в удобное для дальнейшей работы место. Отогните хромированное кольцо по периметру устройства с помощью отвертки. Сделайте это, чтобы появилась возможность снять его с устройства. Хотя это и повлияет на качество кольца, это необходимо сделать.
3. Теперь нужно осмотреть мелкие приборы (в случае пятиторпеды это вольтметр), т. е. шкалу и черную накладку над ней. Между ними есть расстояние, в котором будет располагаться светодиод.
4. Возьмите дрель со сверлом 7 мм и сделайте отверстие в самом низу шкалы.
5. Приклеиваем светодиод герметиком ко второй черной крышке.
6. Необходимо просверлить отверстие в корпусе устройства, чтобы провести туда провода от светодиода.
7. После высыхания герметика (этот процесс можно ускорить с помощью простого фена) соберите всю конструкцию в обратном порядке. Просверленное отверстие не будет заметно, как и светодиоды, так как они будут скрыты под накладкой.
8. Установите стакан с кольцами на прибор и зажмите хромированное кольцо. Самый подходящий инструмент для этого – отвертка. Плоскогубцы использовать нельзя, так как есть риск повредить внешнюю часть хромированного кольца.
9. Затем необходимо подключить провода от светодиода к штатным проводам подсветки на приборах. Стандартная лампа больше не нужна.
10. Проверяем работоспособность осветительных приборов.
Процедура разборки крупной бытовой техники аналогична разборке мелкой бытовой техники. Однако стоит учесть несколько нюансов:
1. В корпусе спидометра возле лампы будет перегородка, которую необходимо убрать, чтобы свет лучше рассеивался внутри прибора.
Несмотря на кажущуюся простоту внутренней отделки ВАЗ 2107, этот автомобиль имеет все шансы перевоплотиться в лучшую сторону и встать в один ряд с дорогими иномарками… Простой и сдержанный дизайн оставляет много места для совершенствования , большинство из которых можно легко сделать своими руками.
Прежде всего, приборная панель дает поле для фантазии, ведь именно на нее обращено основное внимание как водителя, так и пассажиров. Вполне естественно, что полностью уникальный тюнинг ВАЗ 2107 можно произвести только в профессиональных мастерских с привлечением значительных материальных средств. Это не наш вариант, поэтому здесь мы рассмотрим тюнинг, который несложно сделать своими руками, в домашних условиях.
Самый простой вариант модификации приборной панели — купить готовые детали тюнинга в сборе и установить их вместо стандартных, классических. Здесь, как правило, не возникает проблем, так как разборка и сборка приборной панели осуществляется одной отверткой, а все электрические разъемы настраиваются индивидуально, что значительно снижает вероятность неправильного подключения.
Другое дело, сделать совершенно уникальный тюнинг своими руками, потратив при этом минимум денег. Первый вариант — замена наклеек и стрелок на устройствах. Специальные наборы наклеек для ВАЗ 2107 имеются в продаже, вы можете ими воспользоваться. Но настоящие ценители разрабатывают наклейки индивидуального дизайна – это удорожает их стоимость, но гарантирует совершенно уникальный тюнинг панели приборов вашего ВАЗ 2107.
При выполнении этой работы следует учитывать два важных момента:
- Стрелки и штифты для их установки являются достаточно хрупкими деталями, поэтому снимать и регулировать их нужно с особой осторожностью. Малейшая небрежность может привести к поломке, исправить которую своими руками будет невозможно.
- Перед тем, как приступить к приклеиванию новых циферблатов, необходимо:
- Разметить границы существующей шкалы и установить стрелку в нулевое положение, чтобы исключить ошибку после приклеивания новой;
- Тщательно обезжирить поверхность панели приборов, чтобы предотвратить ее отслаивание;
Кроме того, совершенно неповторимый стиль приборной панели ВАЗ 2107 поможет создать установка новой светодиодной подсветки. Эта работа тоже не представляет особой сложности, и сделать ее самостоятельно не составит труда.
Существует два способа установки светодиодной подсветки:
- За шкалой в штатные места лампочек освещения;
- Подсветка всей панели приборов по периметру или сверху и снизу.
Первый способ более предпочтителен, так как обеспечивает эффективное освещение приборов, но при этом требует больших трудозатрат на разводку схемы подключения светодиодов своими руками. Устанавливаемые светодиоды должны быть рассчитаны на напряжение, соответствующее бортовой сети автомобиля – для ВАЗ 2107 оно составляет 12В.
В первом случае устанавливаются вместо штатных лампочек, с обязательным соблюдением полярности. Во втором светодиоды расставлены по периметру или вверху и внизу приборной панели, и для их подключения нужно удлинить штатные провода. Для фиксации в не предназначенных для этого местах можно использовать обычный быстросхватывающийся клей.
Помимо подсветки приборной панели, также заменяются лампочки в переключателях и кнопках управления ВАЗ 2107. В общем, самостоятельный тюнинг, как по объему, так и по качеству, ограничивается только фантазией автовладельца и суммой денег, которую он готов потратить.
Помимо мер, описанных выше, большинство автомобилистов вкладывают в понятие тюнинг дополнительный смысл – устанавливают на приборную панель новые устройства, которые, помимо эстетического, имеют и практическую пользу. К таким устройствам относятся:
- Эконометр;
- Бортовой компьютер;
- Цифровые часы;
- Датчик внутренней/наружной температуры и многое другое.
Вышеперечисленные устройства подобраны таким образом, чтобы органично вписаться в общий тюнинг панели приборов.
«Семёрку» отличает достаточно простой и скромный по современным меркам дизайн салона. Поэтому автовладельцы самостоятельно преображают салон автомобиля, делая его внешний вид индивидуальным и ярким. Тюнинг панели приборов ВАЗ 2107 – один из основных способов улучшить простой и неброский внешний вид «приборки» автомобиля.
Почему на «приборку» ВАЗ при тюнинге обращают особое внимание? Именно на приборную панель приковано внимание водителя и пассажиров во время поездки. Поэтому тюнинг салона следует начинать с доработки «приборки».
Направления тюнинга приборной панели ВАЗ 2107
Выбор метода доработки приборной панели зависит от материальных возможностей и навыков автовладельца.
- Приобретите готовые тюнингованные детали и установите их вместо «родных». Это не самый оригинальный и дешевый, но простой способ преобразить внешний вид «приборки» и всего салона. Проблем с установкой купленных деталей не возникает: для работы нужна только отвертка, а разъемы выполнены таким образом, что ошибиться при подключении устройств практически невозможно. Также можно обратиться в специализированное тюнинг-ателье.
- Приобретите дополнительные устройства (бортовой компьютер, эконометр, термометр, датчики приближения и другие) и органично впишите их в классический или тюнингованный дизайн приборной панели «семерки».
- Тюнинг приборки ВАЗ 2107 своими руками путем установки подсветки, замены шкалы и стрелок на приборах. Вы можете сделать новую шкалу и стрелки прибора самостоятельно или купить уже готовые изделия. Этот ход открывает большие возможности для придания автомобилю индивидуальности, но требует определенных навыков и затрат времени.
Вне зависимости от того, собираетесь ли вы устанавливать готовые устройства или тюнинговать торпеду ВАЗ 2107 самостоятельно, начинать работу следует со снятия «приборки».
Демонтаж приборной панели ВАЗ 2107
«Приборка» ВАЗ 2107 — набор индикаторов и устройств, помогающих водителю следить за состоянием автомобиля, работоспособностью систем и скоростью. Также к приборной панели можно отнести панель управления отоплением и вентиляцией «семерки».
Перед снятием приборной панели обязательно отсоедините клемму заземления аккумуляторной батареи.
Дальнейшие операции выполняются в следующей последовательности:
Совет: для удобства сборки пометьте их маркером перед отсоединением разъемов. Это самый простой тюнинг панели ВАЗ 2107, который можно выполнить.
Установка готовых тюнингованных устройств на ВАЗ 2107
Размеры и разъемы готовых устройств, которые предназначены для модернизации «приборки», не отличаются от стандартных. Установить их не проблема.
Спутать подключение разъемов к устройствам практически невозможно — они отличаются по форме.
Единственное, на что следует обратить внимание, если вы выбрали этот способ тюнинга торпеды ВАЗ 2107, это трос спидометра. Он установлен в оплетке, чтобы его можно было свободно снимать в сторону салона. При этом он может выйти из зацепления с приводом спидометра на КПП. Если это произойдет, то после затяжки гайки крепления спидометра последний работать не будет. Чтобы не пришлось снова снимать приборную панель и устранять неисправность, перед установкой гайки следует проверить положение троса.
После присоединения троса остается закрутить винт крепления приборной панели и установить на место декоративные накладки и кнопку сброса дневного пробега.
Установка дополнительных устройств и индикаторов на ВАЗ 2107 торпеда зависит только от вкусов и фантазии автовладельца.
Самостоятельное изготовление стрелок и наклеек на приборы
Чтобы доработать приборную панель ВАЗ 2107, сделав тюнинг своими руками, вам потребуются новые стрелки и наклейки на приборы. Их можно купить, а можно разработать наклейки индивидуального дизайна самостоятельно. Последний сложнее и дороже, но гарантирует уникальный вид «приборки».
При замене наклеек и стрелок следует учитывать следующие моменты:
- стрелы и штифты, на которых они установлены, являются очень хрупкими изделиями. Неосторожные действия могут повредить не только устанавливаемые детали, но и сами устройства;
- Перед наклейкой новой шкалы поверхность следует тщательно очистить и обезжирить, иначе можно испортить внешний вид прибора;
- необходимо правильно выставить стрелки, иначе приборы будут показывать неверное значение.
Настройка приборов производится следующим образом:
- удалить устройства;
- осторожно снять стрелки прибора;
- удалить старые наклейки;
- очистить и обезжирить поверхность;
- наклеить новые наклейки;
- установить новые стрелки приборов.
Стрелки удобно снимать пассатижами. Тянуть нужно равномерно, чтобы не погнуть ось, на которую одевается стрелка.
Важно: стрелка спидометра лежит на ограничителе, установленном между 0 и 20 км/ч. Исходное положение стрелки без упора находится в положении меньше нуля. На задней части устройства находится механический диск, вращающийся вместе со стрелкой. Чтобы спидометр давал правильные показания после установки новой стрелки, необходимо нанести на диск и корпус спидометра метки, соответствующие положению стрелки на ограничителе. При установке новой стрелки нужно просто совместить положение меток на диске.
Установка светодиодной подсветки приборов ВАЗ 2107
Тюнинг приборной панели ВАЗ 2107 с изменением подсветки создаст неповторимый стиль интерьера «семерки» в темное время суток. Установить светодиодную подсветку несложно, для этого не нужны специальные навыки и приспособления.
Светодиоды могут быть размещены за приборной панелью, в местах установки штатных ламп или по периметру приборов.
Установка светодиодов вместо штатной подсветки обеспечивает лучшую подсветку шкалы прибора, поэтому предпочтительнее. При подключении светодиодов обратите внимание на полярность, иначе подсветка работать не будет.
