Передние тормоза ваз: Тормозная система ВАЗ 2110, 2111, 2112

Передние тормоза ВАЗ 2108 2109 VAZ (восьмёрка, девятка)


Тормозной механизм
(вид спереди):

1. Тормозной шланг.
2. Болт крепления направляющего пальца.
3. Клапан прокачки.
4. Колёсный цилиндр.
5. Болт крепления цилиндра к суппорту.
6. Болты крепления основания.

Тормозной механизм
(вид сбоку):

1. Колёсный цилиндр.
2. Поршень.
3. Основание тормозной скобы.
4. Тормозной диск.
5. Тормозные колодки.
6. Суппорт.

Внимание

Ослабляйте и затягивайте болты крепления колеса только на автомобиле, стоящем на земле.

Момент затяжки болтов 65-95 Н·м (6,5-9,5 кгс·м).

Применение для очистки тормозов бензина, дизельного топлива или каких-либо других минеральных растворителей недопустимо.

Минимально допустимая толщина накладок 1,5 мм. Если у вас возникнут сомнения, что толщина фрикционной накладки в пределах допустимой или ее поверхность замаслена или есть подозрение, что фрикционная накладка непрочно соединена с основанием, обязательно снимите, проверьте и при необходимости замените колодки. Накладки не должны иметь глубоких бороздок и сколов.

При установке старых колодок замена внутренней и внешней колодок между собой, а также между левым и правым колесом недопустима. Это может привести к неравномерному торможению.

Поверхность фрикционных накладок не должна быть замаслена, иметь глубокие риски и сколы. Накладка должна быть прочно соединена с основанием колодки.

Если при очередной проверке толщина накладок приближается к минимально допустимой, то такие колодки еще работоспособны, но скоро закончится их срок службы. Выбирайте сами либо сразу заменить колодки, либо постоянно контролировать их толщину.

Комплекты тормозных колодок необходимо заменить одновременно с обеих сторон автомобиля.

Вдавливать поршень в цилиндр надо аккуратно, чтобы он не перекосился. Для этого установите обе изношенные тормозные колодки (лучше если от внутренней осталось одно основание) и корпус скобы на место. Аккуратно большой отверткой или монтировкой переместите поршень, надавливая на внутреннюю колодку и опираясь на тормозной диск.

Если уровень тормозной жидкости в бачке находится на отметке «MAX» или приближается к ней, то откачайте из бачка часть жидкости. Иначе она польется через край при установке новых колодок.

Порядок работ

1. Затормозите автомобиль стояночным тормозом и установите под задние колеса упорные бруски. Поднимите и установите на опоры переднюю часть автомобиля. Снимите колесо.

2. Промойте теплой водой с моющим средством и высушите тормозной механизм.



3. Через отверстие в корпусе тормозной скобы визуально проверьте состояние колодок.

4. Выньте из кронштейна резиновый уплотнитель вместе со шлангом.

5. Отогните отверткой усик стопорной шайбы верхнего болта крепления направляющего пальца.

6. Отверните верхний болт крепления направляющего пальца, придерживая при этом его ключом за шестигранник.

7. Поверните корпус скобы вниз вокруг оси нижнего пальца.

8. Промаркируйте тормозные колодки, если предполагаете их вновь установить.

9. Снимите тормозные колодки.

10. Проверьте толщину и состояние фрикционных накладок тормозных колодок.

11. Очистите от грязи и ржавчины детали тормоза, особенно посадочные места тормозных колодок.

12. Если вы устанавливаете новые тормозные колодки, то вдавите поршень в цилиндр.

13. Установите новые тормозные колодки. Следите за тем, чтобы нажимные пружины стояли параллельно верхнему краю тормозных колодок. Старые колодки необходимо установить в соответствии с ранее сделанной маркировкой.

14. Поверните корпус скобы и заверните верхний болт крепления направляющего пальца моментом 31-38 Н·м (3,1- 3,8 кгс·м), придерживая при этом его ключом за шестигранник.

15. Загните отверткой усик стопорной шайбы.

16. Установите колесо и опустите автомобиль на землю. Затем нажмите несколько раз на педаль тормоза для установки поршня в рабочее положение. Проверьте уровень тормозной жидкости в бачке и при необходимости долейте до нормы.

 Тормозная скоба

Примечания

Затормозите автомобиль стояночным тормозом и установите под задние колеса упорные бруски. Поднимите и установите на опоры переднюю часть автомобиля. Снимите колесо.

Промойте и высушите тормозной механизм.

Если вы собираетесь менять поршень или уплотнительное кольцо, то для удобства отсоедините колесный цилиндр от суппорта.

Внимание

При наличии забоин, следов износа и коррозии на рабочих поверхностях поршня и цилиндра их надо заменить.

На направляющих пальцах не должно быть коррозии и повреждений. Они должны свободно перемещаться в отверстиях основания. В противном случае пальцы замените, а также порванные или потерявшие упругость защитные чехлы направляющих пальцев.

Порядок работ

1. Отверните гайку крепления и отсоедините тормозной шланг от штуцера колесного цилиндра. Заглушите отверстие шланга.

2. Отогните отверткой усики стопорных шайб двух болтов крепления направляющих пальцев.

3. Отверните нижний болт крепления направляющего пальца, придерживая при этом его ключом за шестигранник.

4. Поднимите суппорт вверх и аналогичным образом отверните верхний болт крепления.

5.

Снимите суппорт с колесным цилиндром с основания.

6. Зажмите суппорт в тиски и отверните два болта с внутренним шестигранником крепления цилиндра к суппорту.

7. Снимите колесный цилиндр с суппорта.

8. Аккуратно, чтобы не порвать защитный чехол, снимите стопорное кольцо.

9. Снимите защитный чехол.

10. Подав сжатый воздух через штуцер для тормозного шланга…

11. …извлеките поршень из цилиндра.

12. Аккуратно, чтобы не повредить зеркало цилиндра, выньте уплотнительное кольцо.

13. Выверните клапан прокачки при необходимости замены колесного цилиндра или самого клапана. 14. Чтобы заменить основание скобы, отверните два болта его крепления к поворотному кулаку. 15. Сборка и установка тормозной скобы производится в обратном порядке. Перед сборкой смажьте тормозной жидкостью уплотнительное кольцо, поршень и зеркало цилиндра свежей тормозной жидкостью.
16. При установке поршня в цилиндр вставьте кромку защитного колпака в проточку на поршне. 17. Затем вставьте поршень в цилиндр и вставьте наружную кромку в проточку на корпусе цилиндра. Установите стопорное кольцо. 18. Перед установкой смажьте направляющие пальцы смазкой УНИОЛ-1. Моменты затяжки резьбовых соединений моменты затяжки.

 Тормозной диск

Внимание

Затормозите автомобиль стояночным тормозом и установите под задние колеса упорные бруски. Поднимите и установите на опоры переднюю часть автомобиля. Снимите колесо.

Промойте и высушите тормозной механизм.

Порядок работ

1. Отогните отверткой усики стопорных шайб двух болтов крепления направляющих пальцев.

2. Отверните нижний болт крепления направляющего пальца, придерживая его ключом за шестигранник.

3. Снимите суппорт с колесным цилиндром с основания.

4. Поднимите суппорт вверх и аналогичным образом отверните верхний болт крепления.

5. Подвесьте суппорт с колесным цилиндром на проволоке к пружине передней подвески. При этом следите, чтобы тормозной шланг не перекручивался и не был сильно натянут.

6. Снимите тормозные колодки. При этом промаркируйте колодки, чтобы установить их на прежние места.

7. Снимите тормозной диск.

8. Выверните два установочных штифта.

Устройство передних тормозных механизмов Ваз 2107, Ваз 2105, Ваз 2104, ремонт

. Руководство по ремонту и дефектовке узлов тормозного механизма лада 2107, этапы снятия и установки тормозного диска лада 2105, порядок разборки и сборки тормозного механизма ваз 2104, ваз 2105, ваз 2107. Эксплуатация и ремонт тормозов лада 2104. Проверка усилителя и цилиндра тормозов лада 2107. Обслуживание передних и задних тормозных механизмов, регулятора лада 2105.

Устройство передних тормозов

Тормозной механизм переднего колеса ваз 2104, ваз 2105, ваз 2107: 1 — штуцер для прокачки привода передних тормозов; 2 — соединительная трубка рабочих цилиндров; 3 — провод сигнализатора износа накладок тормозных колодок; 4 — поршень колесного цилиндра; 5 — фиксатор колесного цилиндра; 6 — накладка тормозной колодки; 7 — уплотнительное кольцо; 8 — пылезащитный колпачок; 9 — пальцы крепления колодок; 10 — болт

Очистка тормозов

Прежде чем приступить к ремонту тормозов ваз 2104, ваз 2105, ваз 2107, тщательно промойте их теплой водой со специальным моющим средством и немедленно высушите струей сжатого воздуха. ПРЕДУПРЕЖДЕНИЕ Применение бензина, дизельного топлива, трихлорэтилена или каких-либо других минеральных растворителей при очистке тормозов недопустимо,так как вызывает повреждение уплотнителей цилиндров

Снятие и установка передних тормозов

Снятие. Поднимите переднюю часть автомобиля ваз 2104, ваз 2105, ваз 2107, установите подставки и снимите колесо. Отверните штуцер, отсоедините от магистрали гибкий шланг тормоза ваз 2105; заглушите отверстия шланга и стальной трубки, чтобы предотвратить утечку тормозной жидкости. Тормозной механизм переднего колеса лада классика: 1 — штуцер для прокачки привода передних тормозов; 2 — соединительная трубка

Разборка и сборка тормозного механизма

Детали суппорта переднего тормоза лада классика: 1 — поршень; 2 — пылезащитный колпачок; 3 — уплотнительное кольцо; 4 — суппорт с цилиндрами; 5 — соединительная трубка колесных цилиндров; 6 — штуцер выпуска воздуха; 7 — прижимные пружины колодок; 8 — пальцы крепления тормозных колодок; 9 — шплинты; 10 — пружины; 11 — провод сигнализатора износа накладок; 12 — тормозные колодки Отсоедините трубку 5 и снимите с

Проверка тормозного механизма

Внимательно проверьте все детали, промыв их предварительно теплой водой с моющим средством и высушив струей сжатого воздуха. Если при проверке на поршне или зеркале цилиндра ваз 2104, ваз 2105, ваз 2107 обнаружены следы износа или заеданий, замените цилиндр ваз 2107, ваз 2105, ваз 2104 в комплекте с поршнем новым. ПРИМЕЧАНИЕ Во всех случаях, когда поршень вынимают из цилиндра суппорта, рекомендуется заменять

Проверка биения тормозного диска

Проверка осевого биения тормозного диска: 1 — магнитная подставка; 2 — индикатор; 3 — тормозной диск Проверьте осевое биение тормозного диска, не снимая его с автомобиля ваз 2104, ваз 2105, ваз 2107. Наибольшее допустимое биение по индикатору — 0,15 мм; если биение больше, проточите диск, используя оправку 67.7141.9500, затем прошлифуйте его, но окончательная толщина диска ваз 2105 не должна быть менее 9,5 мм. При

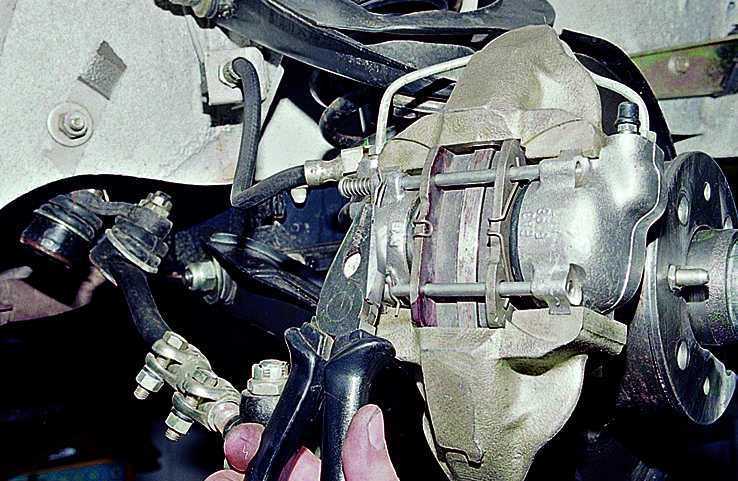

Замена тормозных колодок

Тормозной механизм переднего колеса лада классика: 1 — штуцер для прокачки привода передних тормозов; 2 — соединительная трубка рабочих цилиндров; 3 — провод сигнализатора износа накладок тормозных колодок; 4 — поршень колесного цилиндра; 5 — фиксатор колесного цилиндра; 6 — накладка тормозной колодки; 7 — уплотнительное кольцо; 8 — пылезащитный колпачок; 9 — пальцы крепления колодок; 10 — болт крепления



  • Проверка и регулировка
  • Главный цилиндр
  • Передние тормоза
  • Задние тормоза
  • Регулятор давления
  • Стояночный тормоз

ВАЗ / 2104, 2105, 2107 / ремонт / тормозная система / передние тормоза
