плохо греет печка — Ремонт

1. 21.12.2010, 22:59 #1

   плохо греет печка

   Здравствуйте помогите пожалуйсто недавно приобрел нексию 2001г.в. замерзаю.Когда включаешь циркуляцию воздуха по салону воздух с
   печки идет горячий но при езде затягивает стекла переключаешь на забор воздуха с улицы идет тепленький.Может кто сталкивался с
   такой проблемой.

   ---

2. ---

3. 22.12.2010, 10:57 #2

   плохо греет печка

   Сообщение от Philimon

   Здравствуйте помогите пожалуйсто недавно приобрел нексию 2001г.

   в. замерзаю.Когда включаешь циркуляцию воздуха по салону воздух с
   печки идет горячий но при езде затягивает стекла переключаешь на забор воздуха с улицы идет тепленький.Может кто сталкивался с
   такой проблемой.

   Посмотри в «новых сообщениях»( правый верхний угол монитора) тема » Печка проблемы!!!» там найдёшь много полезных советов. При рециркуляции стекла обязательно будет затягивать твоими «выхлопными газами» ;D( при дыхании выделяется влага вот она и оседает на стеклах).

   ---

4. 09.01.2011, 02:16 #3

   плохо греет печка

   Похож у тя радиатор печки забит. Мыть бесполезно, меняй и тепло будет

   ---

5. 10. 01.2011, 11:53 #4

   плохо греет печка

   Нексия по моему 2005 года, точно такие же симптомы были. Систему промывали результат ноль. Хотели поставить помпу от газели, стали смотреть по книге схему системы охолождения, для того чтобы определить место для установки помпы и пришли к выводу что поток ОЖ в радиаторе печки направлен неправильно. На следующий день хозяин авто вместо покупки помпы поменял местами патрубки подвода ОЖ к радиатору печки и случилось чудо из печки пошёл горячий воздух.

   ---

6. 11.01.2011, 09:07 #5

   плохо греет печка

   Сообщение от Philimon

   Когда включаешь циркуляцию воздуха по салону воздух с печки идет горячий

   значит радиатор печки скорее всего не забит, но промыть не помешает

   Сообщение от Philimon

   переключаешь на забор воздуха с улицы идет тепленький. Может кто сталкивался с такой проблемой.

   Скорее всего, у тебя неплотно прилегает радиатор печки и кожух который закрывает этот радиатор, из-за этого поступает много воздуха минуя радиатор.
   Тебе необходимо разобрать консоль и снять кожух печки (сам радиатор снимать ненадо) и проклеить место прилегания радиатора (отодвинув его, только аккуратно) и проверить поступление воздуха с отверстия где проходят трубки кондиционера.

   ---

7. 27.01.2011, 12:52 #6

   плохо греет печка

   Сообщение от ALEKSEY 61171

   Нексия по моему 2005 года, точно такие же симптомы были. Систему промывали результат ноль. Хотели поставить помпу от газели, стали смотреть по книге схему системы охолождения, для того чтобы определить место для установки помпы и пришли к выводу что поток ОЖ в радиаторе печки направлен неправильно. На следующий день хозяин авто вместо покупки помпы поменял местами патрубки подвода ОЖ к радиатору печки и случилось чудо из печки пошёл горячий воздух.

   подтверждаю, уже на 3-е машинах такую процедуру провели и все довольныя (заработало)

   ---

8. 07.02.2011, 20:13 #7

   плохо греет печка

   минуточку! это всмысле там где был вход ОЖ стал выход ? тупо поменяли местами ? 0_о

   ---

9. 07.02.2011, 21:23 #8

   плохо греет печка

   Сообщение от Arh

   минуточку! это всмысле там где был вход ОЖ стал выход ? тупо поменяли местами ? 0_о

   Да патрубки подвода ОЖ к радиатору меняем местами на радиаторе печки. Патрубок подачи лучше переделать(удлинить).

   ---

10. 13.02.2011, 16:32 #9

    плохо греет печка

    а как лучше всего удленить можно ? что б без течей потом

    ---

11. 13.02.2011, 22:31 #10

    плохо греет печка

    Неподтверждаю. Пробвали на 2-х машинах 2004 и 1997 года , не помогло.

    ---

« контакт разъема печки замыкает, в чем может быть причина? | ремонт рулевых реек, насоса ГУР, гидроусилителя руля »

Не работает печка Дэу Нексия, причины неисправности вентилятора, переключателя режимов работы

Под неисправностью печки Дэу Нексия многие владельцы этого автомобиля подразумевают:

1. Печка дует только холодным воздухом или слабо прогревает салон.
2. Устройство работает, но не направляет воздух в ноги.
3. Не работают: вентилятор печки, 4 скорость и остальные режимы.
4. Не функционирует переключатель режимов.
5. Не соответствие положение заслонок выставленным настройкам на блоке управления.
6. Про другие неисправности пишите в комментариях.

В некоторых случаях, по причине нежелания разбираться в проблеме или не возможности ее решить, многие владельцы Дэу Нексия избавлялись от машины продавая ее на вторичном рынке.

Хотя большинство тест драйверов и считают, что частые поломки печки салона, это «неизлечимая болезнь» данной модели авто, но все же продавать из-за этого машину, по нашему мнению, это больше эмоциональный, а не прагматический поступок, так как все вышеописанные проблемы вполне устранимы.

Об этом мы и поговорим дальше.

Устройство системы отопления ДЭУ Нексия

Чтобы разобраться в причинах поломки печки важно знать ее конструктивные особенности, из каких элементах она состоит и где находится ее «ахиллесова пята». Также важно знать общее устройство системы отопления и кондиционирования автомобиля.

Системы отопления, вентиляции и кондиционирования Дэу Нексия расположены в одном блоке. Последний скрыт за панелью приборов.

В блоке расположены следующие элементы (смотрите схему ниже):

1. Электропривод вентилятора.
2. Теплообменники отопителя и кондиционера.
3. Два короба подачи воздуха к соплам обдува лобового стекла и такое же количество коробов для подачи воздуха к левым и правым вентиляционным соплам.
4. Верхний воздуховод, расположенный по центру.
5. Механизмы, рычаги, пневмошланги управления распределения воздушных потоков, привода заслонки регулировки температуры.

Электропривод вентилятора является одним из основных элементов системы характеристики которого важно знать (ремонт, замена и т.д.):

1. Тип – центробежный.
2. Напряжение 12В.
3. Сила тока – до 20А.
4. Высота лопастей – 68 мм.
5. Диаметр крыльчатки – 148 мм.
6. Обороты в минуту – 3600.

Стоит упомянуть и про панель управления, на которой расположены:

1. Рукоятка переключения в 1,2,3,4 режимы работы вентилятора.
2. Кнопки включения кондиционера и режимов рециркуляции воздуха.
3. Рукоятки регулировки температуры воздуха и распределения его потоков.

Конструктивные недоработки печки и способы их устранения

Некоторые специалисты считают, что проблемы в работе с печкой Дэу Нексия вызваны конструктивными недоработками допущенными инженерами.

Так ли это или нет мы утверждать не будем, но вот, что мы выяснили:

1. Патрубок подвода горячей ОЖ находятся внизу радиатора печки, что уже вызывает вопрос. Ведь в системе отопления любого дома горячая вода подается сверху, остывая, она проталкивает остальную воду вниз. В нашем случае при слабом давлении снизу (малые обороты двигателя) горячий антифриз не может вытолкнуть из радиатора уже остывший, а последний, в противовес горячему, пытается опуститься вниз. В результате этого теплообмен замедляется и радиатор не прогревается.
2. Поэтому, особенно при сильном потоке воздуха (включенном вентиляторе), радиатор отопителя не успевает нагреваться до штатной температуры, что и приводит к описанной проблеме.

Решение проблемы: поменять местами патрубки, подвод горячего антифриза сделать сверку, а вывод холодного снизу. Ситуация кардинально поменяется.

Другая конструктивная недоработка – наличие щелей, через которые в салон проникает холодный воздух и некачественный пластик, который прогибается, образуя эти щели.

Т.е. уже конструктивно предусмотрена потеря тепла.

Слабые крепления вакуумников – они пластиковые и со временем часто ломаются.

Мощность водяной помпы не хватает для эффективной прокачки антифриза через радиатор отопителя. Многие «кулибины» устанавливают дополнительную электрическую помпу на отводящем патрубке, что повысить эффективность работы печки. Про это мы поговорим дальше.

Принцип работы

Система вентиляции Daewoo Nexia приточно-вытяжного типа. Наиболее эффективный обогрев салона происходит при прогретом двигателе.

Перед лобовым стеклом автомобиля распложены воздухозаборник, который при движении автомобиля захватывает поток воздуха и через систему коробов и вентиляционных сопел направляет в салон.

Схема движения воздуха показана ниже.

Во время стоянки или при недостаточном напоре воздуха включается вентилятор.

Система отопление и вентиляции может работать не зависимо от системы кондиционирования. Нагрев воздуха, поступающего в салон, происходит с помощью теплообменника (радиатора).

Управление движения заслонками, которые направляют потоки воздуха, осуществляется двумя актуаторами (вакуумниками) и системой шлангов. В вакуумнике конструктивно предусмотрен шток, который крепиться к заслонке.

При переключении режимов обдува на панели управления создается разряжение в определенном патрубке и происходит втягивание штока и открытие или закрытие заслонки.

При отсутствии разряжения – шток выдвигается назад под действием пружины. Также заслонки тоже подпружинены.

Работа печки Дэу Нексия в режиме рециркуляции

Режим рециркуляции подразумевает забор воздуха из салона, а не из внешней среды. Он используется не продолжительное время только при необходимости изоляции салона машины от задымленной, запыленной, загазованной местности.

Не рекомендуется активировать данный режим в морозную погоду, так как есть большая вероятность образования ледовой корке на окнах.

Печка слабо нагревает воздух

Причин этому может быть несколько, но сначала проверьте поступает ли горячая ОЖ к отопителю.

Проверяем работоспособность печки

Заводим и прогреваем двигатель. Включаем режим скорости – 2 или 3. Находим два патрубка (под торпедой со стороны пассажира). Правый – подает горячий антифриз, он заходит в радиатор снизу. Левый – отводящий, он должен быть не таким горячим, как первый.

Если отводящий патрубок теплый или холодный, при этому входной горячий, значит радиатор забит или в нем воздушная пробка.

Также включите режим рециркуляции и убедитесь, что дует горячий воздух. На этом режиме он должен нагреваться очень быстро.

Воздушная пробка

Частая ситуация после замены ОЖ или при низком ее уровне. Для диагностики проблемы при прогретом моторе пощупайте патрубки системы охлаждения и найдите холодный участок (относительно других).

Необходимо выгнать воздух. Один из способов – приподнять «морду» машины, так, чтобы заливная горловина системы охлаждения была значительно выше радиатора печки (к примеру, загнать на горку, эстакаду) и дать поработать двигателю на холостых 5-10 минут, периодически газуя, чтобы помпа быстрей прокачивала тосол.

Низкий уровень антифриза в системе

Это хорошо определяется, когда на высоких оборотах печка греет хорошо, а при низких – плохо. Т.е. на высокой скорости помпа прокачивает достаточно антифриза, а на малых оборотах ОЖ не хватает для прогрева радиатора отопителя.

Приоткрыта или полностью открыта заслонка регулятора температуры воздуха

Заслонка приводится в движение тросиком, который мог растянутся или соскочить с пазов. Если она приоткрыта, то происходит смешивание горячего и холодного воздуха, он становится слегка теплым.

Для диагностики – подвигайте рычажком заслонки, который находится внизу в районе коленей сидящего справа от водителя пассажира. Убедитесь, что тросик не растянут и целый, находится в правильном положении.

Также проверьте шуруп, которым крепиться кожух тросика, в результате его ослабления кожух смещается и появляется люфт, что и приводит к неполному закрыванию заслонки. Подвиньте кожух в сторону салона и затяните шуруп.

Так же может быть частично или полностью забит радиатор отеплителя. Как его почистить читайте в следующем разделе.

Дуем холодным

Если печка не работает, т.е. идет только холодный воздух, то причины этому могут быть следующие:

Рычаг заслонки («Холод», «Тепло») находится в неправильном положении

Проверьте, не забыли ли вы его переключить в положение «Холод». Если заслонка закрыта, то в салоне будет холодно даже при включенном вентиляторе.

Забит радиатор отопителя

Промойте внутри и снаружи (при необходимости). Для этого: слейте 3 л ОЖ из радиатора двигателя (не забудьте окрутить крышку расширительного бочка).

Снимите шланги с радиатора отопителя и продуйте последний с двух сторон воздухом под давлением не менее 3 атмосферы или промойте чистой водой (сначала холодной, а потому горячей).

Так же используйте специальную автохимию для промывки системы или замените узел целиком. Читайте тут — как промыть систему охлаждения двигателя.

Если возникла необходимость заменить патрубки, то вот их артикулы:

1. Обратка — артикул 96179610.
2. Подача — артикул 96148970.

Вышел из строя термостат

Система отопления устроена так, что функционировать она начинает сразу же после запуска двигателя (если включена печка). Т.е. завели авто, включили печку и по мере прогрева двигателя будет поступать тепло в салон.

По причине залегания клапана термостата в определенном положении антифриз может постоянно двигаться по большому кругу. Время прогрева двигателя увеличивается, печка тоже будет включаться в работу с запозданием.

Решение – замена термостата. Штатный термостат на Дэу Нексия на 870С. Некоторые ставят на 920С. Этим увеличивается время движения ОЖ по малому кругу, тем самым радиатор отопителя будет прогреваться лучше.

Термостат на 97⁰С лучше не ставить, так как придется перепрошивать ЭБУ.

Заклинило заслонку в положение «Тепло»

При этом сам тросик может ходить без заеданий. Снимите кожух, который находится возле двигателя (за радиатором), а не со стороны салона и проверьте как реагирует заслонка на попытку ее сдвинуть с помощью рычажка.

Если ее заклинило и нет времени или возможности устранять проблему, проверните заслонку в положение «Холод» вручную и застопорите саморезом. В дальнейшем скорее всего придется менять растянутый тросик.

Забит салонный фильтр

В Дэу Нексия стоит угольный салонный фильтр, который сильно гигроскопичен.

Когда он загрязнен, скопившаяся в нем влага на минусовой температуре замерзает и фильтр не пропускает воздух. Замените элемент, должно помочь.

Проверяем заслонку на горячий и холодный воздух

Прогреваем двигатель и глушим его. Переключаем регулятор температуры в самое левое положение (синяя полоска) и тут же резко переводим его в крайнее правое положение (короткая красная полоска).

Если заслонка печки работает, то будет слышен характерный хлопок (заслонка закрылась). Если хлопка нет, проверьте рычаг переключения «Холод», «Тепло». Он должен доходить до упора.

Если не доходит, то укоротите тросик.

Печка не работает, не включается 4 и другие скорости

В данном случае симптоматика неработающей печки, следующая:

1. Дует холодным – про это мы писали выше.
2. Не работает вентилятор, а точнее электродвигатель.
3. Вентилятор то включается, то выключается, не работает весь блок вентиляции.
4. Проблемы в панели управления.

Если есть проблемы с электродвигателем, то тут возможно следующее:

1. Перегорел предохранитель (F12 на схеме) или реле вентилятора отопителя (К24 на схеме ниже) – замените предохранитель и реле.
2. Не приходит питание на блок печки. Могут быть проблемы в цепи до или в самом блоке, перегорел предохранитель, возможно, придется его снимать.
3. Сгорел электромотор и не работает вентилятор на всех 4 скоростях. При этом может не работать кондиционер и рециркуляция.

Электрическая схема.

Решение проблем:

1. Если очень холодно ездить, то можно временно провести отдельный провод напрямую от контактной группы замка зажигания через предохранитель к вентилятору. Зиму Вы точно проездите в теплой машине, а по весне будете разбираться.
2. Если не работает только 4 скорость вентилятора, то проверьте реле на исправность (могут подгореть контакты) и при необходимости замените его.
3. Если не работают первые три скорости, то включаются они через блок резисторов R10 вентилятора отопителя (схема выше), который находится в корпусе забора воздуха.
4. Если вентилятор периодически выключается и включается, а также это происходит со всем блоком вентиляции, то обратите внимание на контактирую группу замка зажигания (КГ). Через контакт на 15А запитывается кондиционер и моторчик вентилятора. Проверьте контакты в КГ замка зажигания, при необходимости замените ее. Это решает проблему.

Расположение предохранителей печки

Электрическая составляющая является частой причиной не функционирования печки Дэу Нексия поэтому важно знать где расположены предохранители, отвечающие не только за ее работу, но и за работу других систем (кондиционирования и вентиляции).

Сам блок находится в салоне внизу слева от руля и делится на две части: верхнюю (лицевую) и нижнюю (обратную).

Схемы расположения предохранителей и реле обеих частей показаны ниже.

Печка Дэу Нексия работает, но не направляет воздух в ноги

Если при работающей печки и включении соответствующего режима на панели воздух не направляется в ноги или поток его очень слабый, то первым делом проверьте герметизацию кожуха.

Уплотняем все щели

Опять же, конструктивная недоработка системы обогрева Дэу Нексия – много щелей через которые либо гонит холодный воздух, либо горячий уходит не туда, кода необходимо в результате прогиба слабого пластика.

На картинке ниже показано, что при сильном потоке воздуха пластик прогибается, образуются щели и горячий воздух уходит вверх, а не в ноги.

Решается проблема путем устранения щелей: использование саморезов, уплотнителей и двухсторонних скотчей. Сделайте так, чтобы щелей не было совсем.

Неисправны вакуумные актуаторы

Дальше обратите внимание на вакуумные актуаторы (их два) с помощью которых (через рычажки и систему патрубков) управляются три заслонки направления потоков воздуха: обдув стекол-лица, ног, лица.

Переключение осуществляется на панели приборов.

Вакуумники могут быть неисправными. Чтобы это проверить демонтируйте их. Это не сложно сделать — стяните их с крепления и растопырите шток, который крепиться к заслонке. Отсоедините шланг.

Далее, втяните шток и зажмите пальцем входное отверстие. Если шток не возвращается в исходное положение, то вакуумник исправен, возвращается – неисправен (порвалась мембрана) и требует замены.

Также важную роль играют правильно подключенные патрубки, так как каждый из них играет свою роль.

Бывают ситуации, после покупки Дэу Нексия на вторичном рынке, когда, к примеру, черный патрубок перепутан с черным с оранжевой полосой и т.д., что приводит к неправильному реагированию заслонок (включается режим «Ноги», а дует в лицо, и наоборот).

Ниже показана схема соединений вакуумников и какую функцию выполняет каждый из патрубков.

Также важно знать принцип работы системы при включении того или иного режима.

Обдув ног:

1. В шланге с красными полосками создается разряжение, оранжевый – не задействован. Шток вакуумника «Голова» (смотрите фото выше) задвинут, перекрыв поток воздуха к лицу.
2. В патрубке с синими полосками создается разряжение. Шток вакуумника «Стекло/ноги» полностью выдвинут – на ноги идет 100% горячего воздуха, на стекло – перекрыто.

Дует в лицо:

1. Шток вакуумника, отвечающего за обдув головы, выдвинут полностью, при этом через черный шланг с оранжевыми полосами подается разряжение, а шланг с красными полосами – не задействован.
2. Вакуумник «Стекло/ноги». Патрубок с синими полосками не задействован. Шток под действием пружины выталкивается полностью – 100% дует на стекло.

Дует в лицо и ноги:

1. В патрубках с оранжевыми и красными полосками создается разряжение. Шток актуатора «ГОЛОВА» выдвинут на половину. Идет равномерный обдув лица и ног.
2. В шланге с синими полосками создается разряжение. Шток актуатора «Стекло/ноги» выдвинут. Обдуваются только ноги.

Откройте капот. Найдите пневмокамеру, которая расположена возле фильтра салона и проверьте состояние двух патрубков:

1. Черно-белый идет от пневмокамеры на БУП (от него берется вакуум, и он может соскочить под капотом или в районе подсоединения к панели управления).
2. Прозрачный желтый – от впускного коллектора.

Далее проверяем крепление вакуумников, они часто ломаются – это опять конструктивная недоработка инженеров.

Если заслонки открываются нормально, то сила противодействия на штоки умеренная и нагрузка на крепления допустимая, чтобы они не ломались.

Но со временем и при частом пользовании режимами обдува, противодействие мощных пружин заслонок на шток и крепление приводит к тому, что последнее теряет жесткость и не удерживает вакуумник. Он слетает.

Также заслонку по какой-то причине может заклинить, и она перемещается с трудом или не до конца закрывается (попал мусор). В данной ситуации при движении штока сила противодействия на него возрастает, соответственно, и на крепление тоже.

В лучшем случае вакуумник соскочит со штатного места, но часто крепление ломается, шток перекашивается и не может открыть заслонку.

Поэтому многие владельцы Дэу Нексия усовершенствуют конструкция крепления актуатора, делая его металлическим и крепят болотами.

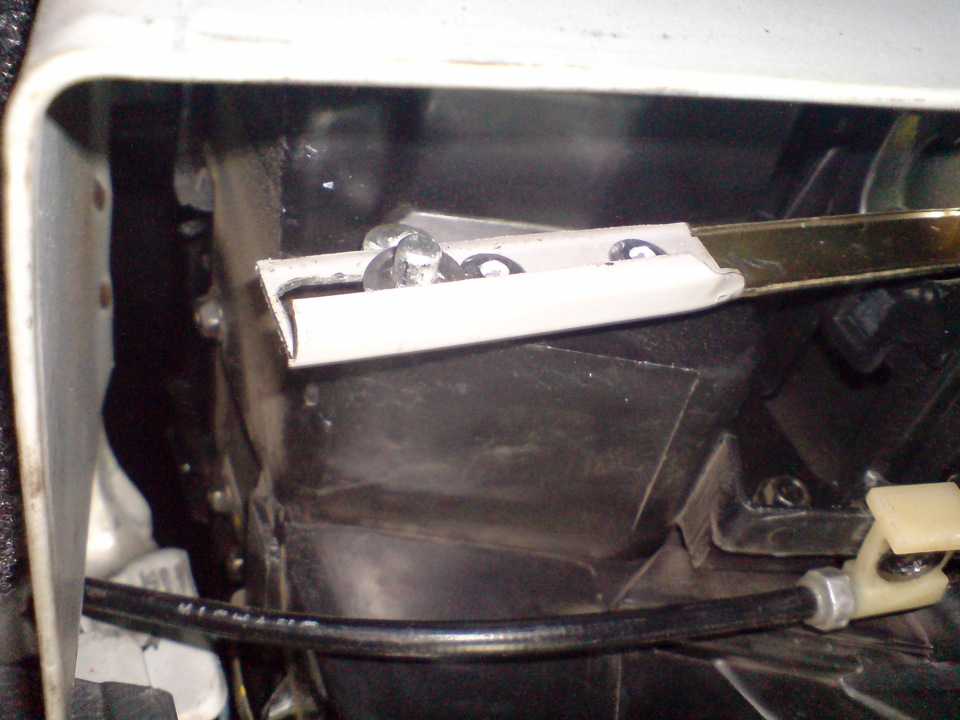

Ниже показан вариант решения проблемы.

В случае, если крепление начало сильно изгибаться при переключении режимов, некоторые автовладельцы выходят из ситуации сделав в районе входа оси заслонки в шток отверстие в форме эллипса по направлению движения заслонки. У штока появляется люфт, тем самым снижается нагрузка на само крепление, и оно меньше выгибается.

Проблема в блоке управления

Патрубки вакуумников подключены к специальному устройству в блоке управления, через которое перенаправляется разряжение.

Если происходит шипение, плохое открытие и закрытие заслонок проблема может быть именно в нем.

Придется снимать блок управления (как это делать расписано дальше).

Когда блок снят, необходимо снять крышку устройства как показанного ниже.

Для этого открутите небольшой шуруп – будьте осторожно, крышка подпружинена.

Дальше видим резинку, которая смещена относительно оси – это и есть «проблема». Она должна быть четко от центрована относительно оси.

Аккуратно поддеваем ее, наносим клей и фиксируем обратно (там есть специальный паз, который не даст ошибиться с установкой).

Лучше использовать клей, который сохнет не быстро. Клеи типа «Секунда», «Суперклей» и т.д. в нашем случае не подходят, так как очень важно резинку отцентровать, а сразу сделать это вряд ли получится. Не правильная фиксация резинки и меняйте блок целиком так как отдельно такое не продается. Или придется искать такой блок на разборке.

Снятие блока управления

Чтобы снять блок управления сделайте следующее:

1. Демонтируйте декоративную панель вокруг всего блока управления. Она крепится на фиксаторах по кругу. Аккуратно поддевайте ее по периметру тонкой отверткой или банковской картой.
2. С помощью отвертки подденьте и отщелкните блок управления сверху и снизу и подтяните его к себе на пол сантиметра.
3. Отсоедините тросик, идущий от блока. Находится он в районе левой ноги переднего пассажира. Для этого понадобиться крестообразная отвертка. Саморез откручиваем, тросик отводим вправо.
4. Отсоедините колодку с проводами отщелкнув разъем как показано ниже.
5. Еще больше вытягиваем блок и отсоединяем еще одну колодку с проводами.
6. Вытягиваем блок вместе с тросиком, при этому блок перераспределения вакуума по патрубкам может остаться на месте или придется отсоединить его, отжав две защелки
7. Чтобы выдвинуть всю панель отсоедините пластиковый фиксатор, который находится в глубине, как показано ниже.

Теперь можно работать с самим блоком – разобрать, отремонтировать или заменить.

Регулировка заслонок печки

Чтобы отрегулировать заслонки печки:

1. Демонтируйте полностью блок управления.
2. Доберитесь до радиатора.
3. Не трогая проводку, открутите три болта крепления радиатора трещоткой на 7 и сместите его вниз.
4. Добравшись до заслонки проверните ее до упора в разные положения и проверьте наличие зазоров. Если они есть, то с помощью герметика или другим способом устраните их.
5. Отрегулируйте тросик заслонки подтянув или послабив его.

Доработка печки для повышения эффективности ее работы

Суть доработки состоит в том, чтобы минимизировать потерю тепла антифризом. Для этого ОЖ  пустите по схеме, которая предусматривает исключение из нее расширительного бочка. Т.е. обратка должна быть соединена с заливным патрубком напрямую. Реализуется это через тройник.

Порядок действий:

1. Обрезаем на расстоянии 5-6 см от расширительного бочка (РБ) шланг обратки.
2. Со стороны РБ заглушите шланг с помощью болта и хомута.
3. На растоянии 6-8 см от РБ отрезаем заливной шланг, отступаем 4-5 см и обрезаем его снова, тем самым укоротив.
4. К тройнику с двух сторон подсоединяем только что обрезанный шланг, а третьей подключаем обратку.

Преимущество данной конструкции в том, что:

1. Антифриз с минимальной потерей температуры снова вступает в работу.
2. Не создаются пузыри в расширительном бочке (многие грешат на то, что именно они являются причиной воздушных пробок).
3. Проще удалять воздух из системы.

При этом не пропадает возможность следить за уровнем ОЖ, а крышка-клапан РБ продолжает выполнять свои функции контроля давления в системе.

Установка дополнительной помпы

В качестве дополнительно пампы для установки на Дэу Нексия используют электрическую помпу от Газели.

Стоит она, на время написания статьи, около 25 долларов.

Так же можно использовать помпы от Bosch с артикулом: 0 392 020 024, 0 392 023 004, 0 392 020 034. Они считаются надежней газелевской.

Так же для реализации идеи понадобится:

1. Патрубок (не обязательно).
2. Провода 2 метра сечением 1.5 мм.
3. Хомуты 2 шт.
4. Разгрузочное реле (подойдет 98.3777) на четыре контакта.

Помпа подключается к патрубку обратки идущего от радиатора отопителя к двигателю.

Тут можно поступить двумя способами:

1. Вытянуть патрубок наверх, ниже изгиба в двух местах пережать, чтобы не потек антифриз, обрезать по изгибу. Подсоединить помпу.
2. Отсоединить патрубок обратки от радиатора отопителя и подключить его к помпе. Докупить 1 – 1.5 метра нового патрубка подключив его к радиатору и помпе.

Дополнительную помпу можно закрепить, как в районе кронштейна поднятия двигателя или на трубку кондиционера с помощью хомутов.

В последней случае трубку обмотайте резиной, которая будет выступать в роли прокладки и амортизатора.

Реле можно установить ближе к колодке с проводами возле воздуховода, или в другом месте, где его можно будет удобно подключить.

Подключаем реле:

1. На контакт 30 подаем 12В. Подключаем его к АКБ напрямую или к желтому проводу на колодке.
2. 87 – подключаем к «+» на самой помпе.
3. 86 – масса.
4. 88 – запускает помпу. Его подключаем к плюсовому проводу моторчика печки (фиолетовый провод). Или заводим в салон и через отдельную кнопку запутываем на плюс замка зажигания.

Проверяем работу.

Таким образом, если вы решили продать Дэу Нексия по причине невозможности решить проблему с печкой, то прочтя эту статью, мы надеется, что данные мысли вас покинут.

Если нашли ошибку в статье или с чем-то не согласны, пишите в комментариях, задавайте вопросы. Все обсудим, все решим?

Схема блока предохранителей Daewoo (Chevrolet) реле Nexia с назначением и расположением

Daewoo Nexia ( Cielo ) выпускается с 1994 года в кузовах седан и хэтчбек. Daewoo Nexia n100 выпускалась в 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006 и 2007 годах. на рынки в 2008, 2009, 2010, 2011, 2012, 2013, 2014 и 2015 годах. Также известен как Шевроле Нексия. В этой статье вы найдете обозначение блока предохранителей и реле Daewoo Nexia со схемами и фотографиями. Выделим предохранитель, отвечающий за прикуриватель.

Главный блок предохранителей и реле расположен в салоне автомобиля под приборной панелью со стороны водителя за защитной крышкой.

На обратной стороне обложки вы можете найти текущую схему вашего Daewoo Nexia.

Содержание

• 1 Вставка предохранителя
  • 1. 1 Основной отдел предохранителей и реле
    • 1,1,1 Защищенные компоненты
    • 1,1,2 Назначение реле
  • 1,2 Дополнительный компута .2 Nexia n150

Блок основных предохранителей и реле состоит из двух секций: секции предохранителей основного реле и дополнительной секции.

Главное отделение предохранителей и реле

Схема

Защищенные компоненты

F1 (10 А) – электронный блок управления двигателем (ЭБУ) .

F2 (10 А) — габаритные огни .

Если габариты вам не подходят, проверьте ручку переключателя света и поворотников, она могла выйти из строя или повредиться контакты/провода у ее основания. Также проверьте контакты этого предохранителя, бывает что подгорели, зачистите их и добейтесь хорошего контакта предохранителя в розетке. Причина также может быть в реле и его контактах. Также возможно, что перегорели дорожки в монтажном блоке.

Если предохранитель перегорает очень часто, значит где-то короткое замыкание. Проверьте разъемы в каждой фаре, а также провода, особенно те, которые идут в жгутах по днищу автомобиля. Они могут быть переданы или отрезаны. Общая схема подключения и разъемы в конце этой статьи. Не забудьте проверить и сами лампочки габаритного света, бывает, что перегорают все одновременно или одна за другой.

F3 зарезервировано .

F4 (20 А) — дальний свет фар .
Для включения дальнего света необходимо переместить левую ручку под рулем в более дальнее от себя положение. Чтобы моргнуть, потяните на себя.
Если у вас не работает дальний свет, проверьте исправность ламп (могут перегореть сразу обе), исправность реле и их контактов, контакты в гнезде предохранителя. Подрулевой переключатель также может быть одной из причин. Если вышесказанное верно, скорее всего дело в проводке или контактах в разъёмах фары.

F5 (10 А) — ближний свет, электрокорректор левой фары .
F6 (10 А) — ближний свет, электрокорректор правой фары .

Если дальний свет работает, а ближний нет, скорее всего дело в подрулевом переключателе света, проверьте его контакты и провода, прочность разъемов. Можно снять переключатель, аккуратно разобрать его и проверить пластины на предмет короткого замыкания, а также пластиковый переключатель, надежно ли он размыкает контакты. Не забудьте проверить исправность ламп в фарах, даже если не работают оба ближнего света, а также контакты в разъёмах и проводах. Причина отсутствия света может быть в контактной группе замка зажигания. Если вы не разбираетесь в электрике, то лучше обратиться в сервис.

F7 (30 А) — ТНВД, форсунки .

Если перестал работать топливный насос, проверьте контакты в гнезде предохранителя, а также реле и его контакты. Если они окислились или есть следы подгорания, замените реле. Может отсутствовать контакт в замке зажигания или контактной группе. Если есть перебои в работе бензонасоса, двигатель заводится, то нет, скорее всего реле, а возможно дело в топливном фильтре, который нужно заменить.

При низких температурах и их перепадах может помочь испаритель конденсата, который заливается в бак вместе с бензином. Также из-за некачественного бензина может выйти из строя сам насос. Проверить его можно, подав на него напряжение 12 В напрямую, либо подключив шланг, опущенный в емкость, вместо топливопровода.

Топливный насос также может не работать из-за проводки в кабине слева внизу от водителя, возле левого переднего крыла. Чтобы добраться до проводов, нужно снять накладку слева от педали сцепления. Увидев блок разъемов, проверьте все провода и соединения, идущие от него. Желто-коричневый или бело-коричневый провод отвечает за работу бензонасоса. Также проверьте, чтобы провода не были перебиты возможными саморезами, вкрученными в корпус.

Если ничего из описанного не помогает и в контактной группе замка зажигания установлено разгрузочное реле, проверьте его и при необходимости замените.

F8 (20 А) — поворотники, сигнализация, стоп-сигналы .

Если перестали работать указатели поворотов, в первую очередь проверьте этот предохранитель и реле-прерыватель, а также его контакты. Если поворотники работают с перебоями, дело скорее всего в том же реле, в проводке или в коротком замыкании в разъемах поворотников. Если при включении указателей поворотов не работают ни поворотники, ни контрольные лампы на приборной панели, скорее всего, дело в подрулевом переключателе, его контактах или реле.

Если не срабатывает «аварийка», скорее всего дело еще и в реле, в самой кнопке и ее контактах, либо в проводке от кнопки до предохранителя/реле.
Не забудьте также проверить сами лампочки поворотников.

F9 (30 А) — стеклоочиститель, шайба .

Если не работают «дворники», смотрим реле и его контакты. Проверить, исправен ли сам мотор-редуктор, подав на него напряжение 12 В, туго ли затянуты гайки на валах держателей стеклоочистителей, исправен ли механизм трапеции. Проверьте исправность правого подрулевого переключателя, контактов и проводов в его разъеме. Еще одной причиной некорректной работы мотора очистителя может быть плохой контакт с массой. Попробуйте напрямую соединить провод между кузовом автомобиля и корпусом мотора и проверить его работу.

При низкой температуре наружного воздуха проверьте, не замерз ли механизм стеклоочистителя, особенно валы с гайками, при необходимости очистите его ото льда и влаги.

F10 (10 А) – электропривод замка крышки бензобака .

F11 (10 А) — реле компрессора кондиционера .

Для правильной работы кондиционера после зимы рекомендуется время от времени включать его зимой в теплом месте (гараж, бокс, автомойка) для смазки уплотнительных соединений. В противном случае их придется менять весной. При низких температурах из-за отсутствия давления кондиционер не включится.
Если перестал работать кондиционер, проверьте кроме этого предохранителя еще и реле. Возможно, в системе закончился фреон. Проверить можно, открутив крышку сбоку ресивера, расположенную возле аккумулятора. При нажатии на вентиль фреон должен с шипением выйти из отверстия, значит давление и газ есть.

Если давления нет, проверьте датчик давления, установленный на трубке возле воздушного фильтра. При замыкании контактов в двухконтактном разъеме датчика давления кондиционер должен включиться. Заполните систему фреоном, предварительно проверив систему на герметичность. Возможны утечки в соединениях, трубках и радиаторе кондиционера.

Дело может быть и в муфте, которая при включении кондиционера должна двигаться (будет слышен щелчок), если она не работает, проверьте ее разъем, также можно проверить, подав напряжение 12 В к нему, доступ к контактам только снизу, удобнее всего добираться из смотровой ямы. Также может быть неисправен компрессор или может порваться его ремень, проверьте наличие целого и натянутого нижнего ремня в передней части двигателя (под верхним ремнем генератора).

Если воздух из системы кондиционирования поступает в салон плохо или недостаточно холодный, проверьте салонный фильтр и замените его. Испаритель также может быть засорен, проверьте и очистите его.

F12 (30 А) — малая скорость вентилятора охлаждения радиатора .

Если вентилятор работает только на высокой скорости, проверьте этот предохранитель, контакты в его гнезде и реле В и К. обогрев заднего стекла .

F14 (30 А) – звуковой сигнал, высокая скорость вентилятора охлаждения радиатора .

Если звуковой сигнал не работает, проверьте предохранитель и контакты в его гнезде, а также реле. Если частота сигнала изменилась или сигнал вообще пропал, скорее всего дело в проводке к одному из рупоров. 2 сигнала – 2 тона. Проверьте контакты и провода на рогах, сняв решетку радиатора, они обычно гниют от влаги. Также проверьте подрулевой контакт кнопки звукового сигнала и его механизм.

Если вентилятор радиатора перестал включаться при высоких температурах, проверьте исправность реле и их контактов. Проверьте датчик вентилятора, отсоедините от него контакты и замкните их, вентилятор должен включиться. Либо подать напряжение 12 В напрямую на разъем вентилятора, проверив тем самым исправность его электродвигателя, проверить этот разъем на предмет подключения проводов к вентилятору на предмет окисления контактов.

Если двигатель вентилятора работает, это может быть предохранитель и реле, проводка, термостат и датчик температуры охлаждающей жидкости. Если проверить проводку, от датчика температуры до ЭБУ, от ЭБУ до реле.

F15 (20 А) — освещение салона, освещение багажника, пневмопривод .
Если свет в плафоне возле зеркала заднего вида не работает только в положении «Авто», проверьте концевые выключатели в дверях и проводке, а также сам переключатель режима освещения. Проводка от концевиков проложена в пороге водительской двери или под сиденьем водителя, проверьте целостность всех проводов.

Если свет не работает ни в одном из режимов, проверьте исправность светильника и выключателя в абажуре.
Если не работает свет в багажнике, проверьте лампу с левой стороны багажника, контакты лампы и проводку.

F16 (30 А) — электростеклоподъемники .

Если у вас перестали работать стеклоподъемники, скорее всего, дело в проводке. Проверьте провода, идущие к дверям, не оборваны ли они в местах сгибов (в гофрированных резинках), стандартная болезнь многих моделей Nexia. Также проверьте работоспособность моторов, подав на них напряжение 12 В и состояние щеток в них. Если не работает один стеклоподъемник, дело также может быть в проводке двери или в кнопке управления стеклоподъемником, проверьте ее контакты и исправность.

Также проверьте сам механизм в двери на наличие дефектов и заеданий, состояние шестерни и троса. Причина может быть в блоке управления стеклоподъемниками со стороны водителя. Проверьте его на короткое замыкание.
Если стекло начинает коробиться, из-за чего стеклоподъемник не справляется с этим, попробуйте полностью опустить стекло и смазать уплотнительные резиновые полоски жидкостью WD-40 или силиконом.

F17 (10 А) — питание магнитолы от замка зажигания .

Обычно магнитола подключена так, что работает только при включенном зажигании. Если вы хотите, чтобы магнитола работала постоянно, найдите место ее подключения в контактной группе замка зажигания и подключите ее к постоянному питанию 12 В через предохранитель. Если магнитола перестала работать, проверьте замок зажигания, контакты в нем, контактную группу и проводку.

F18 (30 А) — питание магнитолы от аккумулятора, обогрев заднего стекла, электрозамок багажника, центральный замок .

Обогрев заднего стекла в Нексии автоматически отключается. Если у вас не работает, проверьте этот предохранитель, F13 и контакты в своих гнездах, а также реле и его контакты. Реле таймера обогрева можно установить не в монтажный блок, а под приборную панель, чуть выше педального узла. Также проверьте саму кнопку и ее контакты. Причина может быть в проводке от кнопки к заднему стеклу, она могла передаваться на днище автомобиля. Проверьте клеммы нагревательных элементов задних стоек по краям стекла и отсутствие оборванной резьбы на стекле. Если найдете обрыв, заклейте его специальным клеем, содержащим металл.

Если не работает центральный замок и не закрывается какая-то дверь, снимите с нее кожух и проверьте правильность работы привода замка и исправность тяги. Если замок 5-контактный, проверьте исправность всех его контактов и проводки. Также проверьте провода в гофре на сгибе при открытии двери. Дело может быть и в реле центрального замка, которое находится за электронным блоком управления (ЭБУ), со стороны пассажира на центральной консоли.

Предохранитель №13, 20А, отвечает за прикуриватель.

Назначение реле

Дополнительный отсек для предохранителей и реле

F20 (30 А) – вентилятор кондиционера .

F21 (30 А) — противотуманные фары .

Если перестали гореть «противотуманки», проверьте предохранитель, контакты его гнезда, исправность ламп в фарах, кнопку включения в салоне, проводку, реле и его контакты.

Nexia n100

Схема

Обозначение

5	Вентилятор кондиционера (максимальная скорость)
Intermittent wiper mode
7	Heated rear window (with automatic shutdown function)
8	Low beam headlights (when the high beam lamps are turned on)
9	Звуковой сигнал
10	Компрессор кондиционера
11	Вентилятор охлаждения (низкая скорость)
12	Фары 4019	192 13 Outdoor Lighting fourteen Buzzer Nexia n150 Diagram Assignment 7 На нашем канале YouTube мы также разместили видео7. Смотрите и подписывайтесь. Остались вопросы? Задайте их в комментариях. Вспоминая Daewoo Nexia | Малоизвестный седан 1999 года Индийская автомобильная промышленность не всегда была такой, как сейчас. Было время, когда несколько компаний пытались завладеть этим рынком. Такие компании, как Maruti Suzuki, имели сильное присутствие, в то время как ветераны, такие как Hindustan Motors и Premier, начали проигрывать на своей территории. Среди других компаний была Daewoo. Компания, опередившая свое время! И за короткий промежуток в 7 лет компания попыталась представить индийским покупателям роскошь мирового класса. Одной из таких была Daewoo Nexia. Давайте посмотрим, что все это может предложить. Дэу Нексия | Технические характеристики двигателя Daewoo Nexia была выпущена в 1999 году и представляла собой мощную версию Daewoo Cielo. Cielo был запущен еще в 1995 году и не смог захватить большую часть индийского автомобильного рынка. 5 Air conditioner fan (maximum speed) 6 Прерывистый режим работы стеклоочистителей 7 Обогрев заднего стекла (с функцией автоматического отключения) 8 Low beam headlights (when the high beam lamps are turned on) 9 Sound signal 10 Air conditioning compressor 11 Cooling fan (low speed) 12 Фары 13 Наружное освещение 14 Зуммер Характеристики двигателя Двигатель 16-клапанный DOHC, 1,5 литра Мощность 92 л.с. Момент затяжки 132 Н·м Трансмиссия 5-ступенчатая механическая или 3-ступенчатая автоматическая гидротрансформатор Читали? Автоматическая коробка передач! В то время, когда другие автопроизводители изо всех сил пытались предложить 5-ступенчатую механическую коробку передач, Daewoo предоставила индийцам автомобиль с автоматической коробкой передач в паре с мощным двигателем, даже по сравнению с некоторыми самыми продаваемыми автомобилями в наши дни (знаете, если знаете!) . Двигатель Daewoo Nexia имел систему многоточечного впрыска топлива (MPFI), которой не было у конкурентов. Чтобы дать вам подсказку, первое поколение Honda City могло развивать крутящий момент 110 Нм. Но двигатель был не единственным, что могла предложить машина! Nexia опередила свое время благодаря лучшим в своем классе показателям комфорта и безопасности Daewoo Nexia намного опередила свое время! У него была мощная система кондиционирования воздуха, и все благодаря мощному двигателю, который мог обеспечить производительность и мощность кондиционера даже в условиях медленного движения. Интерьеры были действительно шикарными. С удобными сиденьями и отзывчивой системой подвески седан был действительно хорош в управлении. Daewoo Nexia имела регулируемое по высоте сиденье водителя, отдельные плафоны для задних пассажиров, подлокотник сзади, стереосистему AM/FM с кассетным проигрывателем и многое другое. Автомобиль был загружен до краев функциями. Daewoo Nexia Особенности Для обеспечения безопасности спереди автомобиль получил складную рулевую колонку, уникальный 3-ступенчатый бампер, способный смягчить силу удара при столкновении, передние дисковые тормоза, передние и задние противотуманные фары, детские замки безопасности, боковые — противоударные дуги, электрический обогреватель заднего стекла и так далее. .. список функций безопасности можно продолжать и продолжать. Daewoo Nexia выглядела хорошо! Daewoo Nexia Нексия была просто шикарна! Не было никаких чрезмерных элементов дизайна, которые сделали бы автомобиль некрасивым. Элегантные фары головного света со встроенным указателем поворота и передние бамперы в цвет кузова радуют глаз. Задний спойлер, по словам компании, был предназначен не только для эстетической привлекательности, но и для уменьшения подъемной силы на более высоких скоростях, что было неизбежно, учитывая характеристики двигателя. Почему вышла из строя Дэу Нексия? Nexia вызвала прохладный отклик у клиентов из-за своего уникального дизайна, но не смогла долго продержаться на рынке и была снята с производства, когда компания ушла из Индии в 2002 году. Индийский рынок в то время не был сильно склонен к огромный список возможностей. Высокая цена более 6,5 лакхов в то время удерживала покупателей на расстоянии. Comments |0| Cancel Remember me * Name: * @ Email: Website:   Legend *) Required fields are marked **) You may use these HTML tags and attributes: <a href="" title=""> <abbr title=""> <acronym title=""> <b> <blockquote cite=""> <cite> <code> <del datetime=""> <em> <i> <q cite=""> <s> <strike> <strong> Category: Разное Рубрики Авто Двигател Карбюрат Разное Ремонт Своими руками Советы Тюнинг
