Почему на ваз 2114 не работает бензонасос: Не качает бензонасос ВАЗ 2114, 2115 при включении зажигания: причины

Содержание

Реле бензонасоса ВАЗ 2114 — одна из причин поломки топливной системы

Бензонасос служит для поддержания давления в топливной системе на одном уровне, благодаря чему достигается правильная и стабильная работа двигателя. При его выходе из строя ездить на автомашине попросту не удастся, поскольку мотор будет сразу же глохнуть. В сегодняшней статье мы рассмотрим принципы работы данного устройства, признаки его неисправности, а также расскажем о том, что делать, если не работает бензонасос на ваз 2114.

Бензонасос ваз 2114

Содержание

  1. Конструкция и принципы работы
  2. Признаки поломки насоса и поиск неисправностей
  3. Как поменять насос
  4. Полезное видео

Конструкция и принципы работы

Бензиновый насос располагается внутри бензобака автомашины и входит в так называемый топливный модуль, в который, помимо самого насоса, включены также:

  • поплавковый датчик, отвечающий за контроль уровня топлива;
  • камера для забора горючего;
  • фильтр грубой очистки из сетчатого материала.

Очень часто при поломке бензонасоса автомобилисты, в особенности начинающие, покупают в автомагазине весь топливный модуль и ставят его вместо вышедшего из строя. Делать этого не стоит, поскольку в подавляющем большинстве случаев ломается только насос, а все остальные компоненты остаются исправными. При этом, стоит целый модуль в два раза больше стоимости одного только бензонасоса.

Сам насос оснащен электрическим двигателем, приводящим в движение мембрану, которая совершает возвратно-поступательные движения и, тем самым, выполняет нагнетание топлива. Для лучшего охлаждения, которое требуется ввиду постоянной работы электромоторчика, насос установлен в баке так, чтобы даже при минимальном уровне топлива происходило его постоянное омывание бензином.

Моторчик бензонасоса ваз 2114

Признаки поломки насоса и поиск неисправностей

Указанием на то, что не качает бензонасос ваз 2114, могут являться следующие признаки:

  1. Двигатель не заводится.
  2. Проработав короткое время, мотор глохнет.
  3. Двигатель троит.
  4. Мотор часто дергается на малых оборотах.
  5. Упало давление в топливной рейке (рампе). В норме оно составляет: для объема 1,5 л — около 300 кПа (+/-20 кПа), для объема 1,6 л — 380 кПа (+/-10 кПа).
  6. После поворота ключа зажигания не слышно вибрации бензонасоса.

Если у вашей машины появились приведенные выше «симптомы», то не следует сразу же спешить с выводами. Многие из них являются достаточно общими, характерными для целого ряда неполадок, и лишь три последних признака явно указывают на неисправность бензонасоса.

Причин же того, почему именно данное устройство вышло из строя, может быть несколько, в том числе:

  • сгорел предохранитель;
  • сломалось реле бензонасоса 2114;
  • отошел или окислился контакт массы;
  • окислились контакты бензонасоса;
  • сгорел электромоторчик;
  • вышел из строя сам насос.

Начинать поиск, как и в большинстве других случаев, следует с проверки предохранителя. Находится предохранитель бензонасоса ваз 2114 в небольшом черном ящичке, расположенном на корпусе электронного блока управления. Он рассчитан на максимальную силу тока в 15 А, а его гнездо имеет маркировку fuel pump. Предохранитель следует аккуратно вынуть и проверить. Если он окажется перегоревшим, его нужно просто заменить на новый, рассчитанный на такой же ток.

Предохранитель бензонасоса ваз 2114

Если же причина окажется не в предохранителе, то следующим шагом стоит проверить состояние реле. Правда, здесь многие автомобилисты могут задать логичный вопрос — а где находится реле бензонасоса на ваз 2114, ведь его нет в общем блоке? Найти это электронное устройство можно рядом с рычагом ручного тормоза, под торпедой. Чтобы открыть к нему доступ, придется убрать пластик вокруг ручника.

Чтобы проверить исправность реле, достаточно просто повернуть в замке ключ зажигания и внимательно прислушаться. Если реле работает исправно, то будет слышен характерный щелчок. Если же оно вышло из строя, то никакого звука прибор не издаст. Сломанное реле следует заменить на новое, поскольку данное устройство не является ремонтопригодным, да и стоит оно немного.

После проверки реле следует проверить и контакт массы, находящийся неподалеку от него (при манипуляциях с реле он будет хорошо виден). Контакт следует зачистить и подтянуть его крепление к стальному корпусу авто.

Реле бензонасоса ваз 2114

Если после всех перечисленных выше действий неисправность так и не удалось найти, стоит проверить состояние контактов в проводке бензонасоса и саму проводку. Последнее сделать можно обычной прозвонкой при помощи мультиметра. В случае, если обнаружится обрыв проводов, следует его устранить — здесь нет ничего сложного. Если же окажется, что проводка исправна, и напряжение поступает на насос, но он не работает, следует проверить его контакты.

На корпусе бензонасоса расположены не два, а целых три разъема — положительный, отрицательный и контрольный (для уровня топлива). К плюсовому и минусовому разъему следует подключить 12 вольтовую лампочку и повернуть ключ зажигания. При исправных контактах лампочка загорится.

Если же этого не произойдет, следует хорошенько зачистить контакты мелкой шкуркой или тряпочкой с керосином, после чего вновь провести эксперимент. Если лампочка вновь не загорится, значит причина кроется глубже.

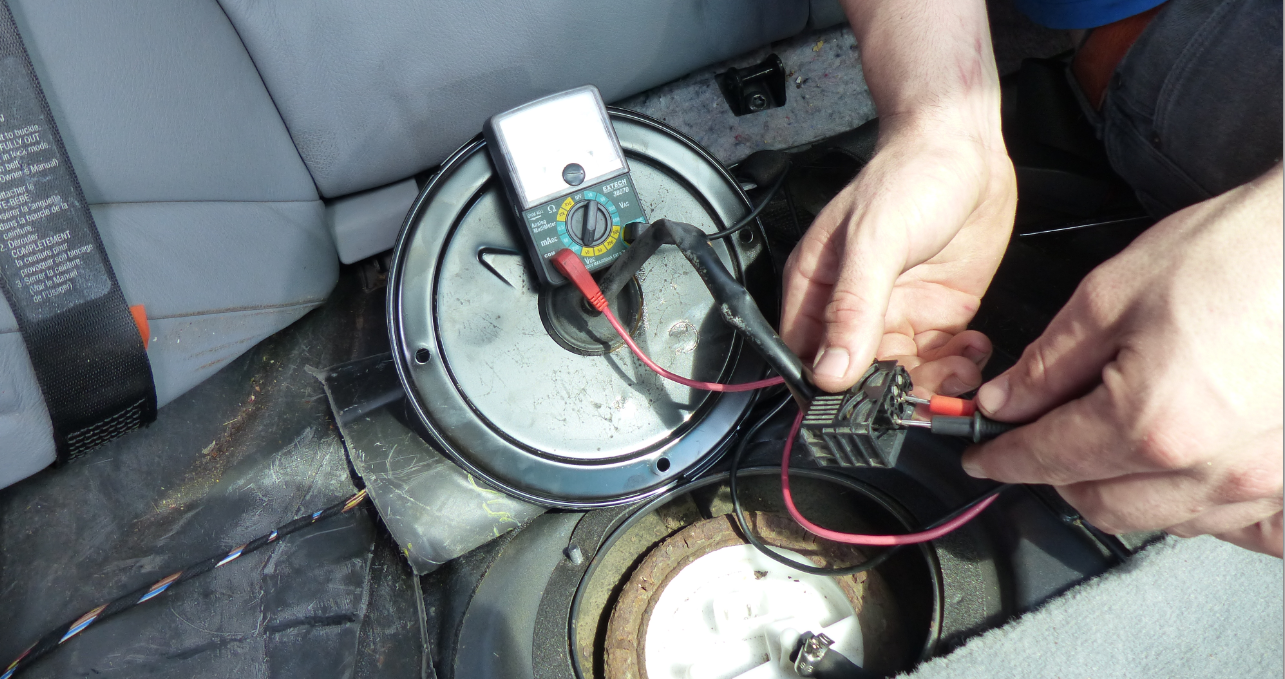

Следующим этапом в поиске неисправностей насоса должна стать проверка работоспособности его моторчика. Выполнить ее можно при помощи все той же лампы — подключив контакты лампы к включенному в бортовую сеть моторчику, следует повернуть ключ зажигания.

Если лампочка не реагирует — нужно хорошенько зачистить контакты электродвигателя, после чего повторить опыт. Если же лампочка моргнула, а моторчик никак не реагирует на поступающее напряжение, значит он вышел из строя и пора покупать новый.

В некоторых случаях даже после зачистки клемм исправный моторчик может не реагировать на включение сети питания. В этом случае можно попытаться перепаять клеммы, удалив с них слой припоя и нанеся его заново.

Как поменять насос

Если выяснится, что и реле на бензонасос ваз 2114, и моторчик, и контакт массы, и все остальные электрические элементы цепи исправны, останется лишь заменить испорченный насос на новый.

Сделать это можно так:

  1. Отключить клемму массы АКБ.
  2. Слить горючее из бака.
  3. Демонтировать задние пассажирские сиденья.
  4. Снять пластиковую крышку, закрывающую насос.
  5. Отсоединить провода и шланги, идущие к насосу.
  6. Выкрутить крепеж бензонасоса при помощи ключа на 7.
  7. Извлечь насос из бака.

Установка нового бензонасоса производится точно в таком же порядке, но в обратной последовательности.

Полезное видео

Дополнительную информацию по данному вопросу можно почерпнуть из видео ниже:

принцип работы и типичные поломки

Современный автомобильный двигатель вместо карбюратора в своей конструкции имеет инжектор. Бензонасос ВАЗ 2114 монтируется в топливном баке автомобиля. Конструкция насоса позволяет ему создавать давление в топливной системе автомашины до 8 атмосфер. Максимальная производительность насоса составляет до 80 литров в час.

Бензонасос ВАЗ боится загрязнений, находящихся в топливе. Помимо этого, ему противопоказано функционирование в холостом режиме с пустым баком. Если отказывает в работе насос перекачки топлива, двигатель автомобиля не в состоянии запуститься. Специальный регулятор давления в топливной системе поддерживает давление в системе в соответствующем диапазоне, необходимом для нормального функционирования силового агрегата автомобиля.

Содержание

  • Устройство топливной системы ВАЗ 2114
  • Принцип работы и признаки неисправности
  • Типичные поломки насоса
  • Снятие, установка и замена бензонасоса

Вернуться к оглавлению

Устройство топливной системы ВАЗ 2114

Топливная система автомобиля ВАЗ 2114 состоит из:

  • топливного модуля;
  • топливопровода;
  • рампы форсунок;
  • топливных форсунок;
  • фильтра для топлива;
  • системы управления подачей топлива.

Топливный модуль состоит из следующих элементов:

  • бензонасоса;
  • датчика уровня топлива;
  • поплавка;
  • сетки первичного фильтра топлива.

Сетка фильтра, расположенная на всасывающем патрубке бензонасоса, имеет мелкоячеистую структуру, что позволяет задерживать частицы загрязнений, способные повредить конструктивные элементы детали. В систему бензопровода дополнительно встраивается корпус фильтра тонкой очистки топлива.

Как правило, в конструкции топливного фильтра тонкой очистки используется материал, способный задерживать на своей поверхности самые мельчайшие частицы, находящиеся во взвешенном состоянии в топливе. Инжектор современного автомобиля ВАЗ представляет собой достаточно надежное устройство, которое обеспечивает контроль над системами, отвечающими за обеспечение бесперебойной работы двигателя автомобиля.

Инжектор автомобиля ВАЗ 2114, помимо элементов системы подачи топлива, включает в себя электронный блок управления, а также большое количество датчиков, которые передают информацию о состоянии автомобиля на блок управления и позволяют контролировать работу силовой установки.


Вернуться к оглавлению

Принцип работы и признаки неисправности

Топливный насос является небольшим электромоторчиком, который обеспечивает перекачку топлива и создание рабочего давления в топливной рампе. Он является компонентом топливного модуля. Топливный модуль автомобиля ВАЗ 2114 представляет собой единый блок, в состав которого, кроме насоса, входят:

  • топливный датчик, контролирующий уровень топлива, в сборе с поплавком;
  • заборная камера;
  • фильтрующий элемент.

Насос приводится в действие электрическим мотором, питающимся от бортовой сети. Конструктивно насос и электромотор, приводящий его в действие, составляют одно целое.  Электрический компонент узла омывается бензином. Это требуется для того, чтобы обеспечить охлаждение электроприводу насоса, так как он достаточно быстро нагревается в процессе работы.

Схема работы топливного насоса

Помимо этого, проходящий через электродвигатель бензин обеспечивает смазывание контактирующих между собой поверхностей. Существует большое количество признаков неисправностей, которые могут характеризовать перебои или отказ в работе этого компонента топливной системы. Среди них основными признаками, которые способен обнаружить любой человек, являются следующие:

  • двигатель автомобиля не запускается;
  • при попытке запуска двигателя после включения зажигания не слышно звука работы электродвигателя насоса;
  • появление перебоев в работе силового агрегата автомобиля;
  • появление рывков в движении на малом ходу.

Вернуться к оглавлению

Типичные поломки насоса

Основными причинами, которые могут привести к отказу в работе насоса, могут быть следующие:

  • выход из строя предохранителя бензонасоса;
  • выход из строя реле;
  • некачественное закрепление массы узла;
  • выход из строя электропривода насоса;
  • плохой контакт на клеммах электромотора;
  • поломка насоса.

Электродвигатель насоса выходит из строя очень редко. Это обусловлено тем, что этот узел конструкции работает при интенсивном охлаждении потоком бензина. Происходит постоянная промывка элементов электродвигателя топливом.

Наиболее часто наблюдается поломка центробежного шиберного гидронагнетателя в конструкции насоса. Это происходит за счет наличия в топливе мельчайших загрязнений, которые с потоком бензина попадают в механизм, и трущихся элементов конструкции, которые с течением времени сильно изнашиваются, что приводит к снижению уплотнения между ними. Это ведет к понижению производительности и, как следствие, к падению давления в топливной системе.

При возникновении первых признаков износа бензонасос ВАЗ 2114 работает с повышенным уровнем шумности, что становится сразу же заметным, а дальнейшее изнашивание ведет к отказу двигателя запускаться.

Ремонт вышедшего из строя насоса, как правило, не производится. Это связано с трудностями, возникающими при вскрытии завальцовки корпуса насоса. Чаще всего выполняется замена узла в сборе. Причины выхода из строя реле электробензонасоса могут быть следующие:

  • превышение срока эксплуатации;
  • низкое качество материала катушки реле или его контактной группы;
  • ошибка при подключении реле в электрическую сеть автомобиля.

При некачественном закреплении массы электробензонасоса наблюдается плохой или непостоянный контакт. Это приводит к тому, что не работает бензонасос ВАЗ. При выявлении этой неисправности устройство остается работоспособным и замена узла автомобиля не производится, а путем несложных операций обеспечивается надежный контакт массовой клеммы.


Вернуться к оглавлению

Снятие, установка и замена бензонасоса

Если не работает бензонасос ВАЗ, требуется провести ремонт топливной системы авто. Прежде чем приступать к проведению ремонта, понадобится отключить минусовую клемму на аккумуляторной батарее автомашины. Помимо этого, работы требуется проводить при пустом бензобаке автомобиля. Замена бензонасоса проводится путем демонтажа топливного модуля, что дает возможность очистки днища бензобака от накопившегося осадка.

Для того чтобы заменить вышедшее из строя устройство, понадобится сбросить давление топлива внутри топливопровода. Это делается путем отвинчивания заглушки штуцера топливной рампы при помощи тонкой отвертки. Чтобы осуществить снятие топливного модуля, потребуется подготовить некоторые инструменты:

  • фигурную и плоскую отвертки;
  • ключ номер 17;
  • головку номер 7;
  • ветошь.

Если не работает бензонасос ВАЗ 2114, то для его замены требуется выполнить определенную последовательность операций. Сначала откручиваются два самореза, которые крепят крышку, закрывающую свободный доступ к месту установки топливного модуля автомобиля. После снятия крышки от узла отсоединяется электрический разъем.

Затем используется ключ номер 17 для отвинчивания топливопроводов, при этом требуется внимание, чтобы не потерять специальные уплотнительные кольца, обеспечивающие герметичность соединения. После отсоединения трубопроводов они аккуратно отводятся в сторонку от топливного модуля, что позволяет получить полный доступ к нему.

Используя головку номер 7, осуществляется откручивание гаек, которые фиксируют прижимную пластину. Она обеспечивает удержание всего топливного модуля. После снятия пластины осуществляется извлечение модуля из полости бака, для этого предварительно требуется освободить поплавок датчика топливного уровня.

При наличии модуля в сборе он устанавливается на место извлеченного. Однако если требуется замена отдельных компонентов модуля, производится соответствующая его дальнейшая разборка и замена требуемых деталей.

При осуществлении этих операций лучше всего использовать инструкции по эксплуатации и ремонту автомобиля, которые, как правило, содержат фото, способные прояснить суть выполнения той или иной операции по ремонту или замене компонентов и агрегатов автомобиля.

Использование подобных пособий позволяет в значительной мере облегчить выполнение ремонтных работ практически каждому автолюбителю, который не является специалистом автосервиса.

ВАЗ-2114 не заводится? Не заводится ВАЗ-2114 (инжектор)

Наверное, каждый автолюбитель хотя бы раз попадал в ситуацию, когда после напряженных и усердных попыток повернуть ключ зажигания двигатель просто отказывался заводиться. Это случается очень часто. Специалисты утверждают, что нормальным пуском считается тот, который произошел после 2-3 попыток (или менее) поворота ключа. Однако если автомобиль не подает «признаков жизни» даже с 10-й попытки, это может свидетельствовать о серьезной проблеме. В сегодняшней статье рассмотрим, по каким причинам не заводится машина (ВАЗ-2114 инжектор/карбюратор) и как решить эту проблему в кратчайшие сроки.

Проблемы с аккумулятором

Чаще всего основной причиной плохого запуска отечественного (и не только) автомобиля является разряженный аккумулятор. Если после поворота ключа зажигания зажигание не происходит, скорее всего в аккумуляторе отключено бортовое питание. Решение простое — достаточно проверить клеммы и при необходимости зарядить аккумулятор (индикатор должен гореть зеленым цветом). Кстати, «убитое» состояние стартера также свидетельствует о севшем аккумуляторе (тогда ВАЗ-2114 вообще не заводится). Когда после попытки завести машину вы не услышали, как крутится стартер, и при этом на щитке приборов появились зажженные лампочки, то явно причиной всего этого будет разряженный аккумулятор.

Как зарядить аккумулятор при отсутствии сети 220 В?

Если у вас нет под рукой зарядного устройства или нет подходящей розетки, попробуйте завести машину «толкачом» или прикурить от другого автомобиля, как показано на фото ниже.

В крайнем случае попробуйте запустить двигатель пусковой рукояткой. Однако самый оптимальный вариант – поставить аккумулятор на зарядку.

Стартер плохо крутит, аккумулятор разряжен. Что делать?

В этом случае попробуйте прокрутить двигатель стартером 10 секунд и сделать перерыв на 5-6 минут. По истечении этого времени аккумулятор немного восстановится, а в двигатель будет доставлено небольшое количество смазки. После небольшого перерыва попробуйте снова завести машину. При запуске двигателя обязательно проверьте зарядный ток и «массу» ДВС.

Что делать, если автомобиль ВАЗ-2114 не заводится исправным стартером?

В этом случае способ решения проблемы зависит от температуры двигателя, то есть как вы его заводите — «холодный» или «горячий».

Так как претензий к аккумулятору у нас нет (стартер крутит, значит ток в системе есть), то надо искать причину в самом двигателе. Как известно, ДВС включает рабочий цикл, состоящий из четырех оборотов и двух оборотов коленчатого вала — сначала впрыскивается топливовоздушная смесь, затем сжатие, зажигание, рабочий такт и выпуск отработавших газов.

По логике вещей, если КЦ работает, а двигатель не клинически — проблем с железом у нас нет. Соответственно есть 2 момента — топливная смесь и ее воспламенение. Основными элементами, которые используются в этих системах, являются карбюратор и свечи. Мы рассмотрим их.

При запуске холодного двигателя предварительно вытяните подсос и поверните ключ зажигания, при этом плавно нажимая на педаль акселератора. Чаще всего именно эти действия помогают автовладельцам легко запустить холодный двигатель. Если машина все равно не завелась, значит проблема в зажигании. Потом ищем причину в свечах, а именно проверяем наличие искры. Для этого нужно открутить 1 штуку, поставить на двигатель и провернуть стартером.

Почему ВАЗ-2114 плохо заводится? Причин отсутствия искры может быть несколько:

  • Нарушение зазора контактной пары;
  • Неисправность конденсатора катушки зажигания или катушки;
  • Выход из строя трамблера.

Но что делать, если ВАЗ-2114 не заводится с нормальной подачей искры? В этом случае нужно проверить поступление бензина в карбюратор. Как это сделать? Для этого старайтесь не стучать ключом по карбюратору в месте заливного отверстия. Дело в том, что у ВАЗ в топливной системе может застрять сама игла. Если да, то постукивание карбюраторным ключом решит проблему само собой. Однако не всегда игла может стать причиной плохого запуска двигателя «на холодную».

При отсутствии бензина следует также проверить бензонасос. В крайнем случае необходимо почистить карбюратор или топливные форсунки (если это инжекторный двигатель).

После запуска остывшего двигателя приступаем к горячему пуску. Вообще проблемы с зажиганием автомобилей «на горячую» возникают у автомобилистов достаточно редко, так как объективных причин для этого нет. И если ВАЗ-2114 не заводится «на горячую», то, скорее всего, в цилиндры ДВС попало слишком много топлива. Для решения этой проблемы нужно снять все свечи, прокрутить двигатель или просто дать машине постоять 20-25 минут.


Что делать, если машина не держит скорость?

Если ВАЗ-2114 застрянет и заглохнет, при этом не держа обороты «на холодную», то очевидной причиной этого будет точно не аккумулятор. Как показывает практика, обороты двигателя при пуске до минусовой температуры теряются из-за неисправной свечи.

Как действовать в этом случае? Для начала нужно снять первую свечу и осмотреть ее внешнее состояние. Если на нем есть нагар, то такая деталь подлежит только полной замене. Комплект новых свечей на четырнадцатую «Жигули» вместе с ключом стоит относительно недорого (до 400 рублей), а купить такие запчасти можно в любом магазине или на рынке.

С инжекторными двигателями дело обстоит сложнее. Здесь иногда приходится перебирать всю топливную систему, включая форсунки, предохранители и блок управления. И часто бывает так, что свеча просто замерзает и в таком состоянии не дает нормальной искры для запуска двигателя.

Заключение

Итак, мы выяснили, почему ВАЗ-2114 не заводится ни при холодном, ни при горячем двигателе. Как видите, для решения этой проблемы совсем не обязательно брать буксир и везти машину на СТО – все проблемы можно решить без специального оборудования, в обычных бытовых условиях. Нужно лишь знать точную причину неисправностей и иметь хотя бы один комплект новых свечей — тогда никакие морозы не помешают запустить двигатель с пол-оборота!

Басзонасоса обслуживание, профилактика и ремонт АЗС ваз 2110, 2111, 2112.

Как самостоятельно отремонтировать бензонасос на ваз 2110-2112. Виды топливных насосов ВАЗ 2110-2112, их принцип работы, профилактика и эксплуатация, ремонт.

На любом легковом автомобиле с бензиновым силовым агрегатом топливный насос предназначен для подачи топлива под давлением из бензобака в дозирующее устройство — в зависимости от модификации двигателя на автомобилях ВАЗ топливная система инжекторная или карбюраторная . Об этом далее в статье.

Содержание

  • Автомобильная АЗС, устройство и место установки
  • Механические топливные насосы, принцип действия плюсы и минусы
  • Электрические топливные насосы, принцип работы, плюсы и минусы
  • Правила заправки автомобиля
  • Правила эксплуатации АЗС
  • Диагностика исправности АЗС
  • Какая производительность топливного насоса считается нормой
  • Признаки неисправного бензонасоса
  • Инструменты, приспособления, расходные материалы
  • Выбор рабочего места, техника безопасности
  • Ремонт АЗС ВАЗ 2110-2112, поэтапные работы
  • Советы проф.

Автозаправочная станция, устройство и место установки

Заправочная станция на ВАЗ 2110-2112 может быть электрической или механической, ее вид зависит от типа топливной системы, которая установлена ​​на двигателе. Заправочная станция на карбюраторных двигателях автомобилей ВАЗ 2110 находится за клапанной крышкой, возле прерывателя трамблера, а на машинах с инжекторным двигателем она находится в топливном баке.

Механические топливные насосы, принцип действия плюсы и минусы

В конструкцию механического бензонасоса входят такие узлы:

  • Сетчатый фильтр.
  • Крышка.
  • Верхняя пластина.
  • Верхняя часть корпуса.
  • Дистанционные прокладки.
  • Мембраны рабочие.
  • Нижняя пластина.
  • Защитная диафрагма.
  • Возвратная пружина.
  • Склад.
  • Рычаг для ручного переключения.
  • Нижняя часть тела.

Такая конструкция образует камеру, имеющую выпускной и впускной клапаны. Эти клапаны расположены в верхней части корпуса механического топливного насоса. Приводной рычаг АЗС этого типа постоянно движется вниз и вверх, но рычаг смещает диафрагму вниз только тогда, когда требуется наполнение камеры топливного насоса. С помощью возвратной пружины диафрагма смещается обратно вверх. Так топливо подается в карбюратор.

Электрические топливные насосы, принцип работы, плюсы и минусы

В конструкцию электротехнического помещения входят такие компоненты:

  • Впускной и выпускной клапан.
  • Камера.
  • Возвратная пружина.
  • Диафрагма.
  • Ядро.
  • Электромагнитный клапан.
  • Электрические контакты.

Электрический вытеснитель работает со специальным сердечником, втянутым в электромагнитный клапан, до момента размыкания контактов для подачи питания. Поворот ключа зажигания перед запуском – это сигнал к транспортному средству на борт. На этом этапе электрические разряды уже подаются на топливный насос. Силовой агрегат еще не запущен, а электродвигатель внутри топливного насоса за пару секунд поднимает давление в системе до рабочего. Именно поэтому рекомендуется выждать две-три секунды, прежде чем включать стартер и запускать силовой агрегат.

Правила заправки автомобиля

При выборе бензонасоса каждый автовладелец хочет, чтобы новый элемент идеально подходил машине, а также был надежным и прослужил не один год. Еще одной важной характеристикой бензонасоса является «шумность», ведь чем тише будет работать бензонасос, тем комфортнее будет эксплуатировать автомобиль.

Что касается взаимозаменяемости ТНВД, то при открытии каталога запчастей можно увидеть множество каталожных номеров ТНВД, которые используются на ВАЗ 2110 с объемом мотора 1,5 л: 2112-1139009-06, 2112-1139009-03, 2112-1139009-02, 2112-1139007-06, 2112-1139007-01, 2112-1139007, 21102-1139009-06, 21102-1139009 -03, 21102-1139009-02. Как правило, разница в Дут (датчик уровня топлива), поэтому при выборе нового узла ТНВД рекомендуется покупать запчасть с аналогичным артикулом.

Отдельно можно подобрать топливный насос со следующим номером — 21101-1139009, используется на машинах с мотором 1,6 л и имеющих регулятор давления топлива. При выборе ТНВД не редко возникает путаница в таких понятиях, как сам ТНВД и модуль АЗС. В первом случае речь идет о заправочном двигателе, а во втором речь идет о всей конструкции в сборе, которая снимается с бака.

Правила эксплуатации АЗС

Устройство не приветствуется. Однако для долговременной и исправной работы АЗС необходимо соблюдать несколько правил. Важно следить за тем, чтобы в насос попадала чистая топливная композиция. Необходимо применять топливо с соответствующим октановым числом и без лишних веществ. Наличие посторонних примесей и лишних элементов негативно сказывается на функционировании устройства.

Для предотвращения попадания в устройство различных частиц следует позаботиться о продуктивном функционировании топливного фильтра. На правильную работу топливного насоса существенно влияет работоспособность топливного фильтра, поэтому его необходимо своевременно чистить или заменять, что продлит срок службы топливного насоса. На машинах, оснащенных электрическими аналогами, есть особенности. Суть в том, что электрическое пространство охлаждается за счет проходящего топлива. Поэтому не допускайте ограничения расхода топлива, иначе возможен выход из строя прибора и его скорой помощи.

Диагностика исправности АЗС

Для проверки работоспособности механического бензонасоса необходимо отсоединить шланг между карбюратором и топливным насосом — в нем должен плескаться бензин, находящийся под низким давлением. Затем следует направить шланг в любую пустую тару и включить стартер мотора – если за тридцать секунд он раскачает пол литра, значит, все в норме. А если нет, значит нужно восстановить работоспособность системы.

Что касается электробензонасоса, то существует несколько вариантов его проверки в домашних условиях:

  1. С помощью лампочки (силовая диагностика).
  2. С помощью габаритной емкости.
  3. С помощью манометра (диагностика механического износа).
  4. Проверка проводки с помощью лампочки (электрическая).

Какая производительность топливного насоса считается нормой

Производительность топливного насоса должна быть не менее 60 литров в час.

Признаки неисправного бензонасоса

  • При включении зажигания нет звука заправки.
  • Нестабильная работа двигателя на различных режимах работы, плавающие обороты и другие симптомы, сходные с дифферентом.
  • По непонятным причинам увеличивается расход топлива.
  • В салоне слышен шум, который исходит от топливного насоса. Помпа очень гудит, хлопает, пищит и трещит.
  • Автомобиль заводится, но глохнет. При этом вы уверены, что в баке есть бензин.
  • Затруднения при разгоне, мотор с большим трудом набирает обороты, реакция на нажатие педали газа запоздалая, бывают провалы, а также рывки в движении.
  • Долго крутить стартер двигателя при запуске холодного или предварительно прогретого силового агрегата. Это может свидетельствовать о том, что насос не может сразу создать необходимое давление в системе.

Инструменты, приспособления, расходные материалы

  1. Набор ключей.
  2. Голова на «7».
  3. Отвертка.
  4. Плоскогубцы.

Выбор рабочего места, безопасность

Для ремонта бензонасоса не требуется наличие эстакады или смотровой ямы, поэтому работы можно проводить как в гараже, так и на улице. Не забудьте отключить минусовую клемму АКБ.

Ремонт АЗС ВАЗ 2110-2112, поэтапные работы

  1. В первую очередь необходимо демонтировать топливный насос. Для этого снимите подушку заднего сиденья.
  2. С помощью отвертки открутите два винта и снимите крышку люка.
  3. Отключить электродвигатель смещения.
  4. Ключом на «17» открутите штуцер на трубке подачи топлива и снимите ее.
  5. Аналогично откручиваем развал сливного трубопровода и убираем трубку в сторону.
  6. Возьмите головку на «7» и открутите восемь гаек крепления прижимного кольца, затем снимите его.
  7. Аккуратно поднимите узел и снимите топливный насос, выведя поплавок из бака.
  8. Крестообразной отверткой открутить два винта и отсоединить указатель уровня топлива.
  9. Теперь необходимо отсоединить штекер от насоса. Для этого берем отверткой два фиксатора и снимаем бензонасос с направляющих.
  10. Удерживая гайки ключом на «5», открутить два винта крышки топливного насоса.
  11. Снимите крышку и снимите топливный насос.
  12. Если вышел из строя электродвигатель бензонасоса, замените его новым.
  13. Если резиновая втулка топливного насоса деформирована (разрывы, наблюдаются трещины), замените ее.
  14. Если на уплотнительных кольцах есть следы чрезмерного сжатия, оплошности или потертости, замените их новыми.
  15. После проведения необходимых ремонтных работ соберите все детали в обратном порядке.

    Comments |0|

    Legend *) Required fields are marked
    **) You may use these HTML tags and attributes: <a href="" title=""> <abbr title=""> <acronym title=""> <b> <blockquote cite=""> <cite> <code> <del datetime=""> <em> <i> <q cite=""> <s> <strike> <strong>
    Category: Разное
