Как подключить стартер напрямую и запустить двигатель
Как подключить стартер напрямую к аккумулятору
У российских автомобилистов, владельцев старых поддержанных машин часто возникает проблема с пуском авто. Виновником оказывается не столько стартер, сколько элементы его включения и коммутация. Автоматически возникает вопрос, связанный с тем, как подключить стартер напрямую от аккумуляторной батареи или как-то ещё. Интересно, возможно ли это сделать?
Включение стартера напрямую от АКБ
Содержание
- 1 Включение стартера напрямую от АКБ
- 2 Принудительное замыкание клемм стартера
Чтобы соорудить своими руками прямой контакт, достаточно обзавестись куском медного кабеля, разъёмом и клеммой типа крокодил. Из этих трёх компонентов спаивается устройство, которое будет запускать стартер напрямую от АКБ.
Как подключить стартер напрямую отдельным проводом
Подробнее:
- Под капотом автомобиля, возле правой фары есть красный провод со штекером, который нужно разъединить и вдеть туда приготовленный кабель с разъёмом;
- Автомобиль ставится на холостой ход;
- Включается зажигание;
- Крокодил соединяется аккуратно с плюсом аккумуляторной батареи.
Этих манипуляций бывает достаточно, чтобы завести стартер, если он рабочий и других проблем не имеет. После того, как машина заведётся, крокодила нужно с плюса скинуть.
Такое самодельное устройство с разъёмом и крокодилом рекомендуется всегда держать в багажнике на крайний случай. После его употребления, он просто выдёргивается, а снятый ранее штекер соединяется на место. Все легко и просто, кроме единственного – нужно работать аккуратно, чтобы не обжечься или не замкнуть чего-то ещё.
Принудительное замыкание клемм стартера
Стартер можно подключать напрямую не только с помощью АКБ. Например, если возникают проблемы с коммутацией, проложенной от замка зажигания, то включить стартер можно, замкнув длинной отвёрткой контакты на реле.
Теперь подробнее о том, как это сделать. Ниже представлена схема с 3-я управляющими контактами стартера и 1-м минусовым контактом под номером 8 (он соединяется с корпусом).
Как замкнуть стартер напрямую
Управляющая клемма S – это вывод, напоминающий лепесток. Сначала нужно найти этот контакт. Он отвечает за старт.
Затем разбираемся с двумя другими контактами: на B помечен потенциал в плюс 12. К нему идёт толстый провод. Замкнуть нужно будет контакты B и S. Делается это с помощью длинной отвёртки.
Контакт М отвечает за электромотор.
Внимание. Держать отвёртку долго нельзя – только кратковременно и обязательно после того, как КПП автомобиля поставлена на холостой режим! Ни в коем случае нельзя замыкать контакты М и В!
Как завести стартер
Управляющая клемма В, как правило, бывает закрыта резиновым колпачком, а лепесточный контакт S – скрыт пластиковым штекером, который перед проведением манипуляции снимают.
Меры предосторожности:
- Ставить перед замыканием стартера коробку передач на нейтральную скорость, чтобы при запуске двигателя машина не поехала вперёд или назад.
- Не касаться металлическим штырём отвёртки корпуса реле, иначе произойдёт КЗ.
- Не замыкать контакты М и В.
Доступ к стартеру открыт из-под днища машины.
На некоторых авто дотянуться до стартера легче из подкапотного пространства. На других моделях – стартер бывает закрыт либо фильтром, как на Вазах, либо аккумулятором.
Следует также знать, что на некоторых авто вывод S выглядит, как резьбовой отвод. Гайка накручивается на болт. Например, такие выводы бывают на французских Рено. Что касается наших ВАЗ, то вывод S скрыт, как и было сказано выше, штекером. Сама клемма выполнена в виде лепестка.
Включить стартер замыканием
Несмотря на эффективность запуска стартера методом замыкания выводов отвёрткой, данный способ экспертами рассматривается как не самый лучший.
Вот, к примеру, тяговое на ВАЗ-2110 потребляет напряжение силой 30-50А. На иномарках этот показатель значительно выше. Получается, что во время замыкания ток силой минимум в 30 А пойдёт от вывода В к S. Это грозит «прикипанием» точек соединения, по которым пойдёт напряжение.
Несколько важных моментов:
- Штатно клемма S должна задействоваться в том случае, если ключ в замке зажигания поворачивается на полный оборот. В других случаях этот управляющий вывод «спит». Такая схема предусмотрена в любой модели авто, даже в машинах с дополнительным реле. Это означает, что осуществляя замыкание отвёрткой, провод от вывода S снимать не обязательно.
- Желательно замыкать контакты не отвёрткой, а гаечным ключом с ручкой, на которую намотана изоляция;
- После того, как операция завершается, рекомендуется проверить состояние предохранителей. Они могут сгореть в результате ошибки.
Видео: как замкнуть стартер отвёрткой
Таким образом, ответ на вопрос, как завести стартер напрямую, решается этими двумя способами. Однако автовладельцам нужно как можно скорее «вылечить» систему пуска, так как подключение стартера напрямую рассматривается как вынужденное решение, применяемое в крайних случаях.
Как подключить провода на стартер?
11.10.2022
Как подключить провода на стартер
У владельцев старых транспортных средств нередко возникает вопрос, как подключить провода на стартер, поскольку со временем проблемы с запуском ДВС возникают все чаще. При этом неполадки часто связаны не столько со стартером, сколько с элементами подключения и коммутации. Можно попытаться самостоятельно создать контакт, который будет питать стартер энергией с АКБ.

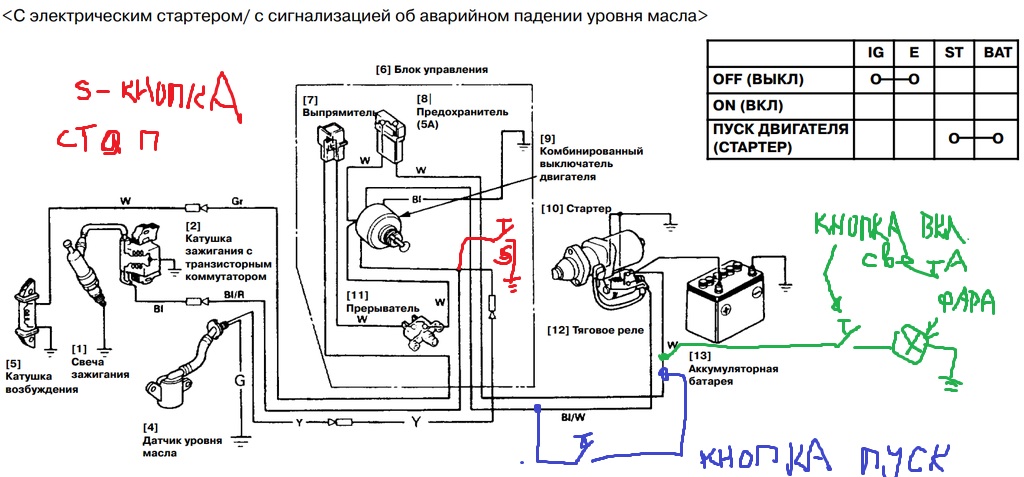

Схема подключения стартера
Для начала следует разобраться с тем, как выглядит схема подключения стартера. Она не отличается особой сложностью. Начинается схема с контактов, которые находятся в замке зажигания. Если ДВС выключен, цепь разорвана, однако она замыкается, когда водитель поворачивает ключ зажигания. После этого передается ток втягивающего реле. У стартера может быть свое реле, которое используется для разгрузки системы.
Такая схема подключения стартера устарела, в современных автомобилях она используется редко.
Без промежуточного реле
Самая простая схема для подключения стартера. Ключевым элементом для подачи тока является втягивающее реле, конструкция которого предусматривает использование двух видов обмотки: удерживающей и втягивающей. Такая схема позволяет при возможности отключить одну обмотку, чтобы сэкономить некоторое количество электроэнергии.
Обмотки передвигают сердечник, который и замыкает контакты. После этого втягивающая обмотка выключается, а сердечник на некоторое время остается втянутым.
Втягивающее реле потребляет около 50 ампер, при этом втягивающая обмотка потребляет 40, а удерживающая ‒ 10.
С промежуточным реле
Схема подключения реле стартера немного сложнее. Этот промежуточный элемент помогает разгрузить контакты и сделать диаметр электрических проводов меньше.
Электромагнитное реле позволяет контролировать силу тока в необходимых пределах. Таким образом практически все устройства с большой мощностью, которые подключаются к электросети транспортного средства, работают через электромагнитное реле.
С промежуточным реле система становится не только более надежной, но и экономичной.
Как подключить провода на стартер напрямую
Итак, как подключить реле стартера напрямую? Для начала следует выполнить такие действия:
В подкапотном пространстве возле фары справа надо отыскать красный провод с подключенным штекером. Отключаем шнур, а вместо него подключаем заранее подготовленный кабель с нужным разъемом.
Переключаем ДВС в режим холостого хода.
Запускаем зажигание.
Соединяем зажим с «+» АКБ.
Если вас интересует, как подключить провода на стартер, подобных манипуляций часто оказывается достаточно. В ситуациях, когда автомобиль часто отказывается запускаться, подготовленный дополнительный кабель может сильно выручить.
Принудительные подключения стартера
Запустить стартер можно не только при помощи аккумуляторной батареи. Если проблемы не с самой запчастью, а с коммутацией, запустить его можно при помощи замыкания контактов на реле отверткой.
Для этого следует выполнить такие манипуляции:
Отыскать клемму S (по форме напоминает лепесток). Этот контакт отвечает за запуск стартера.
Замыкается именно клемма S. Остальные контакты ни в коем случае трогать нельзя.
Замыкать следует только тогда, когда автомобиль поставлен на холостой ход.
Таким образом вы сможете передать напряжение на обмотку стартера напрямую.
Вот вы и узнали, какие провода идут на стартер. Важно проводить манипуляции с подходящим контактом, и тогда подключение стартера пройдет без проблем.
В некоторых автомобилях, а именно от компании Renault, используется контакт S в виде резьбового отвода.
Подключение стартера таким образом эффективно, но небезопасно. Большинство автомехаников не рекомендуют использовать его в качестве постоянного способа для запуска транспортного средства.
Подключение дополнительного втягивающего реле к стартеру
Если вас интересует, как подключить реле стартера дополнительное, выполните такие действия:
Зафиксируйте реле в комфортном положении.
Подведите кабель к стартеру.
С плоской клеммы снимите красный провод, к нему подведите шнур от дополнительного втягивающего реле.
Другой провод, который с наконечником 8 мм, подключите к плюсу стартера.
Подключите добавочное втягивающее реле к основному при помощи контакта 30.
Поставьте на массу провод 85.
Где находится стартер и как найти его реле
Важно разобраться не только в том, какие провода идут на стартер, но и где вообще находится данная запчасть. В современных транспортных средствах стартер располагается в блоке предохранителей. Чтобы узнать, где именно, ознакомьтесь со справочником автомобиля.
Если справочника нет, могут возникнуть проблемы с поиском реле стартера. В таком случае поочередно прикладывайте палец к разным корпусам реле и поворачивайте ключ зажигания. Таким образом вы почувствуете, где именно щелкает переключатель.
Причины поломки стартера
В большинстве случае стартер не ломается сразу же. В основном это осуществляется постепенно. Если вы заметили, что его обороты замедлились, обратите внимание на то, в каком состоянии находятся элементы цепи. Также проблема может касаться аккумуляторной батареи транспортного средства.
Чаще всего стартер медленно крутится или вообще отказывается работать из-за:
Разряженного или сломанного аккумулятора.
Плохо зафиксированных контактов. По этой причине цепь питания не может замкнуться.
Нарушения целостности проводов, которые ведут к клеммам.
Повреждения цепи между АКБ и стартером.
Неисправного состояния контактов.
Схема подключения реле стартера также демонстрирует, что проблема с запчастью может касаться неисправности реле замыкания. Достаточно распространенной причиной является замыкание в обмотке.
Вот вы и узнали, как подключить реле стартера напрямую. Следует отметить, что данные способы не совсем безопасны как для транспортного средства, так и для водителя. Вышеуказанные методы подключения актуальны только в том случае, когда стартер отказался работать неожиданно, а завести машину нужно срочно.
Лучшим решением станет обращение в сервисный центр, где автомобиль смогут полностью продиагностировать и определить причину поломки. Автомеханики компании Oiler с радостью помогут вам решить данную проблему, а при необходимости предоставят качественные комплектующие по выгодным ценам.
