Чтобы при подключении магнитолы не столкнуться со сложностями или, что еще хуже, не наделать печальных ошибок, необходимо одно – четко понимать, что вы делаете. Когда есть такое понимание, уже не важно, есть ли у вас схема, распиновка, разъемы, соответствуют ли стандартам цвета проводов, китайская у вас магнитола или японская, иномарка или отечественный автопром. Точно зная, что вы делаете, вы без проблем подключите любую автомагнитолу к чему угодно – к автомобилю, блоку питания, отдельному аккумулятору, колонкам, динамикам, саббуферам и так далее. Такие знания вы и найдете в представленном материале.

Возможные исходы неверного подключения магнитолы

Для начала, так сказать, наведем немного страху. Это необходимо, чтобы убедиться в том, что неправильно подключенная автомагнитола ошибок не прощает. К сожалению, многие прибегают к поиску и изучению инструкций уже после того, как что-то пошло не так. Заискрило. Задымило. Не работает. Работает, но как-то не так, как надо.

Поэтому, вот вам десяток возможных исходов неправильного подключения магнитолы, и примерные причины, почему это происходит:

1. Ничего не работает (неверно подключено питание).
2. Из магнитолы пошел дымок и характерный запашок (то же самое).
3. Экран работает, но музыка не играет (не подключены динамики).
4. Все работает, но магнитола не поддается настройке (динамики подключены неправильно).
5. Установленные накануне настройки на следующий день сбиваются (некорректно подключен провод «ACC».
6. Звук динамиков – «плоский», нет толком басов (неправильно подключены динамики).
7. Магнитола без видимой причины выключается (плохие контакты, слабые провода, не хватает напряжения).
8. Вместе с музыкой слышны помехи (то же самое)
9. Магнитола быстро сажает аккумулятор (некорректное подключение «+» и «ACC»).
10. Перегорает предохранитель магнитолы (неверный номинал, перегрузка, КЗ).

На первый взгляд ничего страшного в этом списке вроде бы и нет. Но нередко бывают случаи, когда проблемы, обозначенные в пунктах 1, 2 и 10 заканчиваются пожаром. Помните – аккумуляторная батарея автомобиля (как и генератор) является серьезным источником электроэнергии. При коротких замыканиях ток, который может потечь по проводам, соответствует цифре, указанной на вашей АКБ под видом тока холодной прокрутки. То есть, 400-600 А. А чтобы поджечь проводку небольшого сечения и рядом находящиеся с ней пластмассовые вещи – достаточно и стони ампер в течение пары секунд.

Общие принципы подключения автомагнитол

Какими разными не были бы магнитолы, описанные далее общие принципы их подключения справедливы для любого случая. При этом, неважно – в автомобиль вы ее устанавливаете, где-то отдельно, китайская она или брендовая. Все нижесказанное надо учитывать.

Питание магнитолы

Для нормальной работы любой автомобильной магнитолы необходим источник постоянного напряжения. Величина этого напряжения, вопреки расхожему мнению (да и на корпусе так написано), не должна быть точно 12 В. Преобладающее большинство магнитол преспокойно работают при напряжении в диапазоне от 11 В до 15 В. Иногда можно и меньше 11 В, и больше 15 В.

Что будет, если подать на магнитолу слишком низкое напряжение? Она не включится. Если напряжение было нормальным, а потом внезапно просело, магнитола выключится. Если просадка недлительная по времени (доли секунды), то хорошая магнитола включится повторно сама. За все это отвечает встроенная система защиты.

Аналогично работает защита и от превышения допустимого напряжения. Если она есть (в китайских далеко не всегда), то при повышении напряжения выше нормы, магнитола «уйдет в защиту». Через некоторое время, если питание номинальное, она снова включится.

Внимание! Если в магнитоле такой защиты не предусмотрено, то она выйдет из строя, и может потребовать серьезного ремонта или утилизации.

Предохранитель

Является «внешней» защитой автомагнитолы. Устанавливается в разрыв плюсового провода питания. Если что-то пошло не так – случилась перегрузка, короткое замыкание – предохранитель перегорает раньше, чем большие токи, о которых говорилось выше, успеют поджечь что-нибудь ценное.

Именно поэтому правильное подключение автомагнитолы следует начинать с установки предохранителя. Он спасет вас, если вы по неосторожности, незнанию или невнимательности сделаете какую-либо ошибку. Например, часто при манипуляциях с проводкой магнитолы ненамеренно соприкасаются зачищенные провода «+» и «-».

В некоторых магнитолах этот момент более продуман. Их невозможно подключить, пока не будет вставлен предохранитель в предусмотренный на корпусе разъем. В большинстве же случаев предохранитель ставится где-то рядом с магнитолой. И не всегда подключение начинается с него.

Пару слов следует сказать о номинале предохранителя для защиты магнитолы, так как повсеместно встречающиеся советы о 10-амперном подходят не всем. Например, если у вас недорогая магнитола и стандартные динамики, то лучше установить предохранитель не на 10 А, а на 5 А. Он сработает раньше, и надежнее защитит от неприятных последствий.

Предохранитель же на 10 А нужен в тех системах, где мощность акустики стремится к 100 Вт. Соответственно, более мощная музыка требует предохранителя посерьезнее.

Подключение «-» питания магнитолы

Практически на всех магнитолах это черный провод. На схеме он подписан, как GND («земля»). Однако это вовсе не значит, что его нужно соединять с землей. Минусовый провод от магнитолы должен быть проложен напрямую к аккумуляторной батарее, и подключен к соответствующей клемме. Делается это для того, чтобы на этом участке не происходило значительное падение напряжения, и магнитола получала достаточно питания для работы на высоких мощностях.

Подключение «+» питания магнитолы

Этот провод всегда желтого цвета. А в хороших моделях он имеет отличающееся от остальных проводов сечение (как и черный). Через него на магнитолу от аккумулятора подается «+» питания. Иногда он подписан на схеме на корпусе, как «BAT», «BATTERY» и так далее.

Это означает, что данный провод ничем, кроме предохранителя, разрываться не должен. Его нельзя подключать к плюсовому проводу прикуривателя или к какому-то другому плюсовому проводу, случайно найденному в пространстве под панелью. Только напрямую к АКБ через предохранитель соответствующего номинала.

Подключение «ACC» управляющего вывода

Самый сложный вывод у магнитолы. Какими функциями его только не наделяют. И к антенне его подключают (буква А есть же в названии). И предохранитель на него ставят. И к минусу его тоже иногда тыкают.

На самом же деле вывод «ACC» — управляющий. Через него на магнитолу подается «+» питания тогда, когда она используется по прямому назначению, то есть, для воспроизведения аудио. Когда же музыка не прослушивается, этот провод желательно размыкать. В таком режиме магнитола получает постоянное питание через желтый провод. И нужно ей это питание для того, чтобы хранить введенные ранее настройки. Энергопотребление системы, при этом, минимальное. То есть, выключенная магнитола не сажает АКБ без надобности.

Именно поэтому данный вывод желательно подключать к плюсу замка зажигания. Однако и тут есть подводные камни. Если подключить «ACC» к замку зажигания неправильно, либо сам замок окажется неправильным, то музыка будет играть только при включенном зажигании. То есть, при выключенном моторе ничего играть не будет. Чтобы такого не было, в современных замках зажигания предусмотрено положение, при котором зажигание выключено, но плюс питания через него идет.

Если такого режима в вашем автомобиле нет, либо провода такого вблизи магнитолы нет (отродясь никто на ваше ласточке не подключал магнитолы правильно), то есть, как минимум, два выхода из положения:

1. Подключить управляющий вывод «ACC» к плюсовой клемме аккумулятора через кнопку. Так вы сможете принудительно переводить магнитолу в спящий режим. Настройки будут сохраняться, а АКБ не будет зря тратить энергию.
2. Провод «ACC» соединить с плюсовым выводом (желтым). Так тоже настройки магнитолы будут сохраняться. Но магнитола всегда будет «бодрствовать», то есть, сажать вашу АКБ на стоянке.

Если же вы подключите «ACC» напрямую к плюсу АКБ (через предохранитель), а желтый выведете на кнопку или замок зажигания, то магнитола тоже будет работать. Но. Настройки будут сбиваться, а АКБ будет без надобности разряжаться во время стоянки.

Управляющий провод «ACC», как правило, красного цвета.

Подключение динамиков

При подключении стандартных динамиков к любой магнитоле необходимо помнить о следующих моментах:

1. В автомагнитоле предусмотрено четыре сигнальных выхода – передний правый, передний левый, задний правый и задний левый.
2. На каждый выход приходится по два провода – плюс и минус.
3. Плюсовые провода, как правило, имеют однородный цвет, а минусовые – продольную полоску.
4. Если, например, три динамика подключить правильно, а на четвертом поменять местами плюс и минус, то он будет работать в противофазе. То есть, он будет «толкать» воздух в противоположную сторону по сравнению с остальными.
5. Если поменять местами плюс и минус на всех динамиках – будет нормально все работать. Но только при условии, что в динамиках нет полярных электролитических конденсаторов (такие используются для срезания низких частот в пищалках и некоторых многополосных динамиках).
6. Если неправильно подключить динамики по сторонам (задние правый и левый, и передние задний и левый), то магнитолу невозможно будет настроить по балансу и фейдеру.
7. Соединять между собой два каких-либо канала – нельзя.
8. Соединять минус сигнальных проводов с минусом автомобиля (массой) – категорически нельзя. Это разные минусы.
9. Если нет разъема, то провода лучше паять, а не скручивать. Сразу будет нормально работать в обоих случаях, но со временем скрутки окислятся. Контакт нарушится, будут помехи, или вовсе канал перестанет играть.
10. Между собой замыкать плюс и минус сигнальных каналов нельзя.

Не забудьте также убедиться в том, что ваш комплект динамиков подходит для купленной магнитолы по мощности и сопротивлению.

Подключение магнитолы со стандартным разъемом

Такими разъемами комплектуются практически все хорошие магнитолы. Но не спешите радоваться. Не всегда все так просто.

На машине есть разъем

Если на машине магнитола перед этим была установлена на такой же разъем, как и на новой модели, то проблем нет никаких. Как говорится – plug & play, то есть, подключай и играй. Если же разъем на машине есть, но он не такой, как на новой магнитоле, то есть два выхода. Придется либо менять разъем на машине, либо на магнитоле, попутно сопоставляя все провода в соответствии со схемой подключения. Как это сделать, станет понятно дальше.

На машине разъема нет

Если на магнитоле разъем есть, а на машине нет, то, опять же, есть два варианта. Первый – срезать разъем с магнитолы, и соединить провода так, как описано ниже. Второй – купить такой же разъем, соединить его правильно с проводами в машине, и просто подключить. Что лучше? Многие скажут – лучше купить разъем. Другие, немного подумав, ответят – а смысл в этом разъеме, если все-равно будут скрутки.

Однако, все же, лучше купить стандартный разъем, но к проводам в машине подсоединять его не на скрутки, а на пайку. Так выйдет дольше, но надежнее.

Подключение магнитолы без разъема

Дешевые китайские магнитолы никакими разъемами, как правило, не комплектуются. Из таких просто выходят зачищенные провода, и все. Рассмотрим, как подключить магнитолу в таком случае.

На машине есть стандартный разъем

В таких ситуациях крайне нежелательно срезать имеющийся в машине разъем, и подсоединять провода на скрутку или на пайку. Лучше купить соответствующий разъем, и подключить его к магнитоле. Тем более, что сделать это будет несложно по схеме на корпусе аппарата, и ориентируясь по цветовой маркировке проводов.

На машине разъема нет

Самый безвыходный случай, когда ни на магнитоле, ни в машине – никаких разъемов нет. Однако и тут можно идти двумя путями. Можно прикупить разъемы «папа» и «мама», и потратить некоторое время на то, чтобы подсоединить их и к магнитоле, и к проводам в машине. А можно просто соединить провода напрямую, так и оставив этот узел без каких-либо разъемов.

В таком случае ответные концы проводов зачищаются, на один из них надевается термоусадочная трубка, после чего провода спаиваются и изолируются.

Пройдемся еще раз по самим проводам и уточним некоторые, неупомянутые выше, нюансы:

1. Провод «+» или «BAT» — подключается через предохранитель к плюсовой клемме АКБ. По стандарту он желтого цвета. Найти подходящий провод под панелью (если он не помечен), можно мультиметром. Между ним и массой заглушенного авто должно быть напряжение. Также можно протянуть новый провод.
2. Управляющий провод «ACC» — к плюсу замка зажигания, к плюсу АКБ через кнопку, или соединяется с предыдущим. Этот провод, как правило, красный. Ответный провод проверяется мультиметром. Между ним и массой авто при соответствующих положениях замка зажигания должно появляться и пропадать напряжение.
3. Провод «-» или «GND» — идет непосредственно на минусовую клемму АКБ. Стандартный цвет – черный. В машине он ищется аналогично – мультиметр, подключенный к найденному ранее плюсовому проводу и этому должен показать напряжение.
4. «FL+» или «FRONT LEFT +» — плюс переднего левого динамика. Цвет обычно белый.
5. «FL-» или «FRONT LEFT -» — минус переднего левого динамика. Цвет – белый с полоской (далее с цветами и полюсами все аналогично).
6. «FR» или «FRONT RIGHT» — передний правый динамик. Плюс, как правило, серый, а минус – такой же, но с полоской.
7. «RL» или «REAR LEFT» — задний левый. Провода зеленые.
8. «RR» или «REAR RIGHT» — задний правый. Фиолетовые.

В завершение вкратце рассмотрим, как определить непомеченные провода в машине, которые идут на динамики. Сначала вычислим, где какой, а потом полярность.

Чтобы узнать, какие провода идут на какой динамик понадобятся любые два сигнальные провода уже подключенной к питанию и включенной магнитолы. Поочередно прикладывая их к уходящим вглубь проводам, на слух определяем, к какому динамику они приходят. Каждый раз отмечаем пару проводов маркером, изолентой, ценником и так далее.

Чтобы определить полярность проводов, идущим к динамикам, понадобится пальчиковая батарейка и помощник. Батарейку надо прикладывать к проводам, а помощник смотрит на диффузор динамика. Если плюс батарейки совпадает с плюсовым проводом динамика, то диффузор будет отклоняться наружу. Если наоборот – уходить внутрь. Опять помечаем каждый провод, если это невозможно сделать по их цвету (в машинах часто бывает самодельная проводка, и все кабели на динамики – одного цвета.

Абсолютно аналогичным образом подключаются автомагнитола к блоку питания или отдельной АКБ. Если звук, при этом, будет воспроизводиться стандартными автомобильными динамиками, то обратите внимание на их мощность и сопротивление. Если же звук будет подаваться на активные бытовые колонки, то это значения не имеет, так как в них есть свой усилитель, благодаря которому перегрузки не будет. Но это уже отдельная тема.

Видео. Как подключить автомагнитолу

Схожий материал

Как починить магнитолу своими руками

5 возможных причин почему аккумулятор быстро разряжается на авто

Плохо крутит стартер: диагностика и устранение причин

Простые способы проверки высоковольтных проводов зажигания

Зачем нужно менять тормозную жидкость

5 способов проверить амортизаторы автомобиля

Вибрация при торможении авто: диагностика своими силами

Правила эксплуатации и мойка машины после покраски кузова

Кипит аккумулятор: причины и мифы

Просадки напряжения ВАЗ и на других автомобилях

Подготовка автомобиля к продаже

Как лучше настроить магнитолу в автомобиле

10 возможных причин почему хрипят динамики в машине

Советы как снизить расход топлива на автомобиле

Как починить магнитолу своими руками

В АКБ одна «банка» не кипит при зарядке

Неравномерный износ шин

Можно ли не снимая клеммы заряжать аккумулятор – мифы и реальность

Как в машине сделать 220 вольт

Почему глохнет машина при снятии клеммы с аккумулятора и можно ли так делать

Нужно ли отключать аккумулятор? 10 случаев, когда реально не помешает.

Подключение амперметра в автомобиле

Как правильно отключать и подключать аккумулятор на машине

Плохо ловит радио в машине: возможные причины и способы улучшить прием

Можно ли доливать воду в антифриз: мифы и реальность

7 способов как подключить телефон к штатной магнитоле автомобиля

10 причин почему могут греться колеса автомобиля

Можно ли подкрашивать номера на автомобиле

Принцип работы датчиков давления в шинах и их основные разновидности

Срок службы автомобильной резины и как его продлить

Как правильно обкатать автомобиль: мифы и реальность

Разница между 92-м и 95-м бензином – какой лучше заправлять и почему

Как правильно устанавливать светодиоды на машину

Гудит ГУР: причины

Какая самая экономичная скорость на автомобиле и почему

Почему окисляются клеммы на аккумуляторе и как правильно с этим бороться

Почему плохо играет магнитола и как улучшить музыку в машине

Что выбрать – шипованную резину или липучки

Как заряжать кальциевый аккумулятор – мифы и реальность

10 причин почему машину уводит в сторону

Как и сколько можно хранить бензин в домашних условиях

Обкатка шин – мифы и реальность

Где установить видеорегистратор в машине

Какие диски лучше – литые или штампованные

Полировка кузова своими руками без машинки

Нужно ли заряжать новый автомобильный аккумулятор и как правильно это делать

Установка и подключение второго аккумулятора в машину

История шин Dunlop / Данлоп

Самые большие шины Michelin / Мишлен для карьерных самосвалов

Установка и подключение автомагнитолы своими руками (инструкция + схема подключения)

Установка автомагнитолы – процесс творческий, но при этом не очень сложный. Опытный автолюбитель, хотя бы немного знакомый с основами электротехники, без проблем сможет выполнить подключение автомагнитолы своими руками. О том, как правильно подключать магнитолу в машине, и в какой последовательности это нужно делать, мы и расскажем в данной статье.

Следует помнить, что неправильно установленная и подключенная магнитола будет не только плохо звучать, но может и вовсе привести к короткому замыканию или даже пожару в автомобиле.

Хорошую видео-инструкцию по установке и подключению автомагнитолы в машине можно посмотреть на видео внизу этой страницы.

Неправильное подключение автомагнитолы вызывает следующие проблемы:

• Во время стоянки магнитола потребляет слишком много электроэнергии, вследствие чего аккумулятор постоянно разряжается и при длительной стоянке есть шанс не запустить двигатель.
• При прослушивании мызыки на высокой громкости магнитола начинает «заикаться», появляются существенные искажения звукового сигнала. Также на высокой громкости автомагнитола может просто выключаться.
• При выключении питания теряются настройки магнитолы.

Все перечисленные проблемы в 90% случаев возникают из-за неправильного подключения.

Особенности установки автомагнитол

По способу установки современные автомагнитолы бывают двух видов: встраиваемые и стационарные.

1. Встраиваемые автомагнитолы обычно комплектуются съемной лицевой панелью или специальной шторкой – устройства простые, но эффективно защищающие магнитолу от кражи.

2. Стационарные автомагнитолы, как правило, устанавливаются производителями автомобилей еще на сборочном конвейере. От кражи их спасают оригинальная форма и нестандартные размеры.

При установке автомагнитолы своими руками нужно учитывать следующие особенности.

Во-первых, подключать магнитолу необходимо только в соответствие с инструкцией. Несоблюдение этого правила может привести к выходу её из строя или даже пожару. При этом не следует пользоваться инструкциями по установке к другим автомагнитолам, так как даже у одного производителя могут отличаться штекеры и маркировка проводов в зависимости от модели.

У большинства магнитол схема подключения имеется на верхней крышке, а типовую схему подключения автомагнитолы мы приведем ниже.

Во-вторых, нужно помнить, что проводка большинства отечественных автомобилей еще с советских времен рассчитана на установку магнитол и радиоприемников с механической настройкой, что может создать дополнительные неудобства.

Например, в «Жигулях» или «Самарах», независимо от положения ключа в замке зажигания, напряжение на провод питания автомагнитолы подается постоянно. Но при повороте ключа в замке, электрическая цепь на доли секунды размыкается, чего бывает достаточно, чтобы стереть все настройки из памяти магнитолы (если она не энергонезависимая).

Процесс установки и подключения автомагнитолы

Процесс установки автомагнитол разных типов и производителей мало чем отличается друг от друга. Для этого контейнер без магнитолы устанавливают в штатное гнездо и фиксируют, отгибая наружу металлические лепестки по его периметру.

• В современных автомобилях для подключения автомагнитолы предусмотрен специальный разъем стандарта ISO. Все подключение в таком случае сводится к тому, что вам нужно будет вставить соединительную колодку автомагнитолы в ответный ISO разъем вашего автомобиля.
• В более старых машинах, а также во многих отечественных авто, разъем ISO не предусмотрен конструкцией. Для установки автомагнитолы в этом случае вам придется приобрести соответствующий разъем и самостоятельно его подключить. Благо, провода на таких разъемах обычно промаркированы и подписаны.

Перейдем к подключению проводов автомагнитолы к разъему ISO. Взгляните на схему подключения ниже. Как видно из схемы, левая сторона разъема ISO отвечает за питание и управление магнитолой, а правая – за подключение к ней динамиков.

Типовая схема подключения автомагнитолы

Основным этапом подключения автомагнитолы является подключение питания. Именно на этом этапе и допускается большинство ошибок.

Питание к автомагнитоле подключается через отдельный предохранитель при помощи гибкого многожильного провода сечением не менее 3 мм². В большинстве случаев достаточно будет использовать предохранитель на 10 ампер, он надежно защитит цепь питания от нештатных ситуаций.

Питание магнитолы осуществляется по трем проводам: желтому, красному и черному.

+12 В (желтый) – основной провод питания. От него питается встроенный усилитель, а также он служит для сохранения настроек автомагнитолы. Этот провод подключается через предохранитель напрямую к аккумулятору. Желательно, чтобы длина провода от аккумулятора до предохранителя не превышала 30 см.

ACC (красный) – управление включением автомагнитолы от замка зажигания. На многих автомобилях замки зажигания имеют положение АСС (аксессуары). При повороте ключа в положение ACC, подается питание на автомагнитолу, обогреватель салона и розетку прикуривателя, но система зажигания автомобиля при этом обесточена.

GND (черный) – подключается к минусовой клемме аккумуляторной батареи. Но это в идеале. Вследствие малой мощности автомагнитолы, допускается соединять черный провод с кузовом автомобиля. Предварительно нужно обеспечить хороший контакт с кузовом, зачистив место соединения от грязи и окислов. Также можно использовать смазку для контактов, которая защитит их от окисления.

Желтый провод питания может также маркироваться, как B+, BU, Batt.

Допускается его соединение с красным проводом АСС (в обход замка зажигания) – это позволит вам слушать музыку без ключа. Но в таком случае магнитола будет постоянно потреблять ток, и при длительном простое машины (от нескольких дней до 2-3 недель) у вас может сесть аккумулятор.

За подключение к автомагнитоле акустических динамиков отвечают такие провода:

• FL – передний левый,
• FR – передний правый,
• RL – задний левый,
• RR – задний правый.

При подключении динамиков к магнитоле обязательно соблюдайте правильную полярность, иначе звучание будет плохого качества, так как акустика в этом случае будет работать в противофазе.

У некоторых автомагнитол выводы на динамики продублированы отдельными разъемами типа «тюльпан» – их целесообразно использовать, если установленная в машине акустика имеет такие же разъемы.

Для подключения динамиков желательно применять специальные акустические провода. Они часто идут в комплекте с магнитолой.

И не вздумайте соединять какие-либо из выводов, предназначенных для подключения аккустики, с «массой» автомобиля – выход автомагнитолы из строя вам будет гарантирован!

Остальные провода в автомагнитоле отвечают за управление дополнительными функциями и оборудованием.

ANT (белый) – управление антенной. Выполняет роль источника питания для внутренней активной антенны, либо подает управляющий сигнал для включения автоматической наружной антенны.

ILL (ILLUMINATION) – отвечает за подсветку автомагнитолы. Подключается к “плюсу” цепи питания габаритных огней.

MUTE – управляет отключением звука от автомобильного комплекта мобильной связи. Звук отключается при соединении этого вывода с массой.

Parking Line – встречается на большинстве автомобильных DVD проигрывателей. Соединяется с датчиком стояночного тормоза. При таком подключении, DVD вы сможете смотреть только тогда, когда автомобиль будет стоять на “ручнике”.

После подключения к ISO разъему проводов питания, акустики и антенны, весь этот жгут протягивают внутри контейнера таким образом, чтобы их концы с разъемами выходили в салон автомобиля на удобную для работы длину (примерно, как показано на фото в начале статьи), и подключают к соответствующим разъемам на задней стенке магнитолы.

После этого автомагнитолу необходимо включить и послушать. Если все работает нормально, тогда ее можно вставлять в контейнер до упора (должны сработать защелки по бокам).

При установке автомагнитолы полезно знать

В процессе установки и подключения магнитолы в автомобиле зачастую возникают нестандартные ситуации, которые не возможно предусмотреть ни в одной инструкции.

Так, если при установке автомагнитолы использовать штатную автомобильную антенну, то иногда длины ее провода может не хватать. Многие машины до сих пор оснащаются антеннами, рассчитанными на установку магнитол старого образца. У них антенное гнездо расположено на “хвостике” длинной всего сантиметров пятнадцать.

В этом случае можно попытаться подсоединить антенну вслепую после подключения к магнитоле всех остальных проводов. Если сделать этого не удастся, тогда, скорее всего, придется снимать консоль и втыкать штекер антенны на ощупь уже после установки автомагнитолы в контейнер.

Кстати, примерно после получаса такой «камасутры» вас, наверняка, начнут посещать мысли о покупке новой автомобильной антенны для радио.

Если возникнет необходимость вынуть автомагнитолу со съемной лицевой панелью из контейнера, для этого нужно будет по бокам от нее вставить до упора два плоских ключа, входящих в комплект с магнитолой. Но перед этим не забудьте снять лицевую панель управления – она обычно отсоединяется кнопкой «Release».

Видео-инструкция по установке и подключению автомагнитолы своими руками

Электропроводка вашего радио — База знаний по ретро-производству

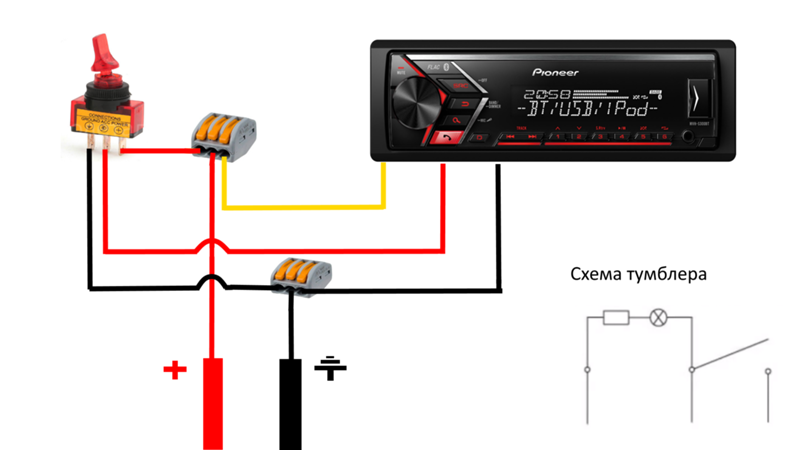

Схемы электропроводкиСкачать

• Желтый провод, 12 В постоянного тока
• Красный провод 12 В, зажигание/аксессуар
• Черный провод заземления

Если вы не подключите ВСЕ эти провода, радио НЕ БУДЕТ работать.

Если да, то это хорошее место для начала. Снимите заводское радио, чтобы получить доступ к проводке за радио. Обычно к задней части заводского радиоприемника подходит штекер или жгут проводов.

Найдем постоянный провод 12 вольт. С помощью измерителя (установленного на 12 В постоянного тока) или контрольной лампы найдите хорошую чистую металлическую точку в приборной панели, чтобы закрепить заземленную сторону вашего измерителя/проверочной лампы. При выключенном ключе прощупайте и проверьте провода. Не все заводские магнитолы имеют постоянный провод на 12 вольт; вам может понадобиться перейти к блоку предохранителей, прикуривателю или жгуту проводов зажигания. Вы всегда должны найти хотя бы один провод с напряжением 12 вольт.

Нашли? Теперь включите зажигание, затем выключите; не должно быть никаких изменений. Также включите и выключите фары. Если этот провод остается на 12 вольт, то это правильный провод для постоянного (желтый провод).

Вам потребуется проверить блок предохранителей, прикуриватель или жгут проводов зажигания. В некоторых блоках предохранителей есть «лепестки» или «лепестки», которые обеспечивают постоянное напряжение 12 вольт, а также напряжение зажигания/аксессуаров.

С помощью измерителя (установленного на 12 В пост. тока) или контрольной лампы найдите хорошую чистую металлическую точку в приборной панели, чтобы закрепить заземляющую сторону вашего измерителя/проверочной лампы. С ключом в выключенном положении проверьте и проверьте провода или контакты в блоке предохранителей, найдя точку постоянного напряжения 12 вольт.

Нашли? Теперь включите зажигание, затем выключите; изменений быть не должно и напряжение должно оставаться на уровне 12 вольт. Также включите и выключите фары. Если этот провод остается на 12 вольт, то это правильный провод для постоянного (желтый провод).

Опять же, используя измерительный прибор (настроенный на 12 В пост. тока) или контрольную лампу, найдите в приборной панели хорошую чистую металлическую точку для фиксации сторона заземления вашего измерителя / контрольной лампы. С ключом в вкл/соотв. положение, щуп и проверка проводов.

Вы должны найти хотя бы один провод с напряжением 12 вольт. Выключите ключ. Напряжение должно уйти. Поверните ключ обратно в положение On/Acc. и рабочие положения и напряжение должны вернуться. Это правильный провод для зажигания/аксессуаров (красный провод).

Вам потребуется проверить блок предохранителей или жгут проводов зажигания. В некоторых блоках предохранителей есть «лепестки» или «лепестки», которые обеспечивают 12 вольт для аксессуаров, а также постоянное 12 вольт.

С помощью измерителя (установленного на 12 В пост. тока) или контрольной лампы найдите хорошую чистую металлическую точку в приборной панели, чтобы закрепить заземляющую сторону вашего измерителя/проверочной лампы. С ключом во включенном положении проверьте и проверьте провода жгута проводов зажигания или язычки в блоке предохранителей, найдя один провод, на который подается напряжение 12 вольт.

Выключите ключ. Напряжение должно уйти. Поверните ключ обратно в положение On/Acc. и Рабочие положения и напряжение должны вернуться. Это правильный провод для зажигания/аксессуаров (красный провод).

При проверке постоянного напряжения 12 В и проводов зажигания/вспомогательного оборудования вы заземлили измеритель/проверочную лампочку на металлическую точку на приборной панели. Вы можете использовать эту точку.

Чтобы проверить провод на наличие заземления, установите на мультиметре значение «Ом», затем подсоедините провод заземления вашего мультиметра к отрицательной клемме автомобильного аккумулятора и используйте другой провод для проверки провода. Вы должны получить очень низкое значение около 0,1 или 0,3. Включите фары и зажигание, чтобы убедиться, что показания не изменились. Это хорошее место для заземления (черный провод).

Правильно установите и подключите автомагнитолу!

Почему новый автомобильный радиоприемник? Чтобы быть на переднем крае технологий, даже в более старых автомобилях, в настоящее время существуют классические автомобильные радиоприемники для , обновляющие с новейшей информационно-развлекательной системой. Даже если слот DIN давно вышел из моды, многие любители техники используют его, чтобы превратить свои стареющие автомагнитолы взамен . Технический прогресс настолько стремителен, что, например, некоторые автомобили, выпущенные в 2005 году, все еще можно использовать с одним FM-радио и CD-плеер должны были быть удовлетворены просто потому, что это было современное состояние техники. Из более новых моделей совместимость со смартфоном , навигационная система и радио DAB + незаменимы, не говоря уже о таких гаджетах, как голосовое управление и сенсорный экран . А так как всегда покупать новый автомобиль неэкономно, чтобы не упустить никаких технических новинок, вы просто дооснащаете . К счастью, их здесь большое количество Высокотехнологичные медиа-ресиверы , которые позже Также могут быть встроены в более старые модели и давать все, что душе угодно любителю технологий. А установка обычно проста даже для неспециалистов, если придерживаться определенной последовательности.

Включите JavaScript

Tesla Model 3 Модель 544 PS: BMW i4 M50 | ein vollelectrisches M-Fahrzeug!

1.  В первую очередь следует отключить автомобильный аккумулятор , чтобы избежать риска короткого замыкания.

2.  Тогда рекомендуется ознакомиться как с инструкциями по установке радио , так и с руководством по эксплуатации автомобиля . Для некоторых моделей важно обращать внимание на специальные характеристики, такие как Назначение контактов на вилках ISO .

3. Сначала нужно использовать старое радио расширенное будет. Для этого начните с демонтажа рамы и, если возможно, Блок управления . Обычно это не большая проблема.

4. Если это сделано, вы можете использовать радиостанцию ​​с входящими в комплект фиксаторами , вытащенными. Обычно это сбоку от радио внутри ( возможно скрыто ) Вставлены направляющие, которые снимают радио с вала чтобы решить и вытащить можно. Тем не менее, вы должны действовать с осторожностью, если вы потянете слишком быстро, кабели могут ослабнуть, и тогда к ним будет трудно добраться.

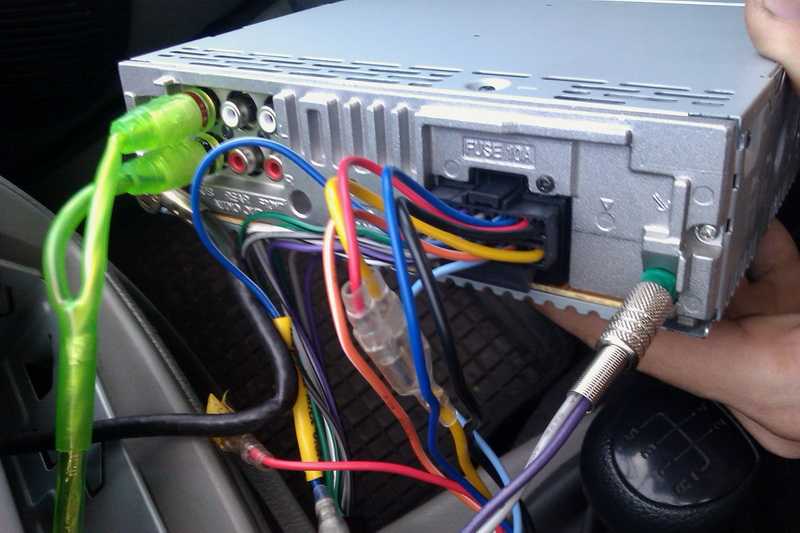

5. Если держать рацию в руках, то они будут Соединения на старой рации пульт . Поскольку соединения должны быть подключены к новой радиостанции, вы должны действовать осторожно, чтобы не повредить их. Это должно быть по крайней мере два соединения изоляции , для мощность доступны в качестве аксессуаров. Громкоговорители и разъем антенны демонстрируют. Может быть доступно другое соединение, в зависимости от модели, это для одного усилитель предназначен.

6. Обычно раму, оставленную в шахте, теперь необходимо удалить. Для этого может потребоваться отвертка, чтобы ослабить стопорные выступы. Если у магнитолы есть противоугонное устройство , могут ли понадобиться специальные инструменты .

7. Теперь новую магнитолу можно распаковать и снять все имеющиеся наклейки и Стопорные винты . Затем ослабьте монтажную рамку новой магнитолы и вставьте ее в слот. Необходимые инструменты обычно входят в комплект поставки. Является ли рама в шахте, что Стопорные выступы Согните и таким образом зафиксируйте раму. Здесь также следует упомянуть, что любые специальные инструменты, необходимые для магнитолы с противоугонным устройством, можно получить у производителя.

8.  Затем новое радио подключается к дочернему . Существует риск их перепутать с вилками ISO, а не , но это может быть связано с производителями, которые могут перепутать контакты. Например на Ауди , Фольксваген и Опель вы должны делать это часто контакты 4 и 7 на вилке питания ISO замена . Здесь поможет руководство и/или инструкция по эксплуатации.

9. После того, как кабель и штекер подключены, магнитола вставляется в слот, но не до конца, так как необходимо проверить только Характеристики . Вот что Автомобильный аккумулятор переподключил , прикрепил пульт управления, если он есть и магнитола включилась. Если все работает правильно, радио можно полностью вставить в слот и прикрепить крышку. Кстати, это Двойной DIN-радио , установка практически идентична.

Хитрости и уловки

Является ли специальный инструмент, включенный в комплект поставки больше не может быть найден , если никаких экспериментов осмелится, а сразу один Специализированная мастерская искать. Риск повреждения слишком велик. Для профессионалов это обычно второстепенное дело и выполняется в очень короткие сроки. Часто это стоит лишь небольшой платы, и вы сэкономите себе много хлопот и времени. Однако, если вы хотите иметь возможность полностью сообщить об удалении и установке в одиночку Как только вы это сделаете, вы можете взять необходимые инструменты в мастерской, которой вы доверяете. Есть также бесчисленное множество провайдеров в Интернете.

Это сложнее Прокладка кабелей . Если размеры радиостанции очень велики или в слоте недостаточно места, Угловая вилка для антенного кабеля Создайте средство, которое уже доступно для модернизации многих радиостанций. Это должно упростить внедрение радио. Если это не так, кабели должны быть перемещено будет. Если вы не уверены, что покупаете подходящую радиостанцию, вы можете просто снять старую радиостанцию ​​заранее и сравнить ее непосредственно при покупке, подключены ли все необходимые соединения и надежно ли закреплена радиостанция.

Если автомобиль более старой модели, возможно, адаптер , который необходимо вставить между кабелями. Также от более старого 150 Ом антенный вход на более новый 50 Ом подключение антенны ISO для возможности изменения становится соответствующим Требуется адаптер . Однако необходимые адаптеры можно легко заказать одним щелчком мыши.

Если нет разъема DIN!

Если люк находится в чуть более новом автомобиле отсутствует установка новой магнитолы оказывается крайне сложной . Здесь радио является неотъемлемой частью приборной панели и , а не , поэтому легко расширяется. Если вы хотите сделать это несмотря ни на что, полная замена обтекателя вместе со всеми кнопками. Тем временем для оптической регулировки предлагаются специальные рамки для модернизации, но заглушки и их назначение обычно больше не стандартизированы . Здесь необходимо быть предварительно запросить у производителя и произвести замену не самостоятельно без необходимой доработки . В новых автомобилях электроника столь же чувствительна, сколь и сложна. Здесь велик риск причинения дорогостоящего ущерба, поэтому установку и демонтаж следует доверить специалистам.

Заменить устаревшую информационно-развлекательную систему?

В более современных автомобилях Информационно-развлекательная система управляет большинством всех функций автомобиля. Обмен такой системы на альтернативу иногда возможен, но обычно чрезвычайно Kompliziert и лишь изредка удовлетворительно . Провайдеров довольно много ( часто из Китая ) даже информационно-развлекательная система, например RNS810 от VW Phaeton, смена, по сравнению с собственной версией, но обычно ни внешний вид, ни функциональность не удовлетворяют на 100%. Более чем сомнительно, будут ли продолжать работать настройки шасси, кондиционера или дополнительного обогрева.

tuningblog имеет бесчисленное множество других статей на тему автомобильного и автоматического тюнинга в наличии. Вы хотите увидеть их все? Просто нажмите ЗДЕСЬ и осмотритесь. Частично мы хотели бы сообщить вам новости, но также и о настройке. В нашей категории Советы, продукты, информация и сотрудничество У нас есть обзоры производителей автомобилей или аксессуаров, новые термины Tuning Wiki или тот или иной Leak veröffentlicht . После выдержки из последних статей:

«Tuningblog.eu» — мы держим вас в курсе тюнинга и стайлинга автомобилей с помощью нашего журнала тюнинга и представляем вам последние тюнингованные автомобили со всего мира. каждый день. Лучше всего подписаться на нашу ленту, и вы будете автоматически проинформированы, как только появится что-то новое об этом сообщении и, конечно же, обо всех других сообщениях.

Comments |0|
