Подключить прицеп к ваз: Схема подключения разъема прицепа (распиновка розетки фаркопа), схема подключения прицепа распиновка розетки фаркопа
Схема подключения разъема прицепа (распиновка розетки фаркопа), схема подключения прицепа распиновка розетки фаркопа
15.08.2013
В статье указана стандартная распиновка электрики. Т.е. если вы установили фаркоп в специализированном сервисе, и можно смело покупать к своему автомобилю новый прицеп. Если фаркоп устанавливали самостоятельно, тогда надеемся, эта статья окажется для вас полезной.

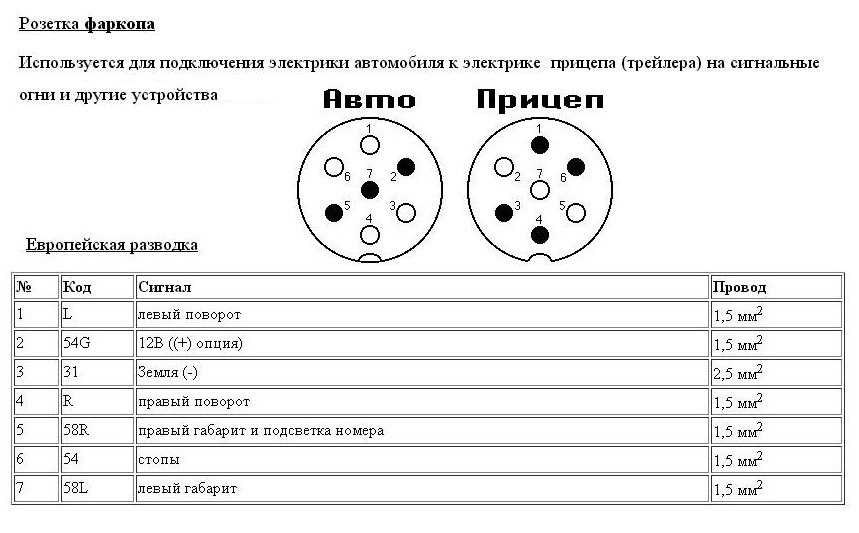

Если Вам необходима схема подключения прицепа распиновка розетки фаркопа, Вы можете воспользоваться информацией, расположенной ниже.
|
№ контакта |
Код |
Цвет проводов МЗСА |
Цвет проводов ГОСТ 9200-76 стр. 10 (11) |
На некоторых украинских прицепах |
Сигнал |
Сечение провода |
|
1 |
L |
Желтый |
Желтый |
Зеленый |
Левый поворотник |
1,5 мм2 |
|
2 |
54G |
Голубой |
Голубой |
Красно-белый |
Опция, в России выводят противотуманный фонарь |
1,5 мм2 |
|
3 |
31 |
Белый |
Белый |
Черный |
Земля (-) |
2,5 мм2 |
|
4 |
R |
Зеленый |
Зеленый |
Желтый |
Правый поворотник |
1,5 мм2 |
|
5 |
58R |
(Нет провода) |
Коричневый |
Розово-красный |
Правый габарит и подсветка номера (иногда задний ход) |
1,5 мм2 |
|
6 |
54 |
Коричневый |
Красный |
Голубо-белый |
Стоп-сигналы |
1,5 мм2 |
|
7 |
58L |
Черный |
Черный |
Голубо-черный |
Левый габарит |
1,5 мм2 |
Обратите внимание, что на прицепах МЗСА к 5-у сигналу ничего не выводиться.
Соответственно, если у вас на прицепе МЗСА не горят габаритные огни, скорее всего в розетке фаркопа сигнал выведен только на 5-й контакт, а на 7-й нет.
Некоторые российские производители прицепов при установке фонаря заднего хода подключают его к 5-й клемме, а за габаритами оставляют 7-й контакт.
Для долгой и безотказной службы электрической розетки советуем после подсоединения контактов промазать их литолом или солидолом, а место входа жгута проводов в розетку надежно обработать герметиком.
Схема подключения 13-контактной розетки автоприцепа разобрана в отдельной статье.
Теги: Фаркопы, Техническое обслуживание прицепов, Электропроводка и светотехника прицепов, ТСУ
С тормозом или без? Как крепить квадроцикл?
Комментарии Написать комментарийраспиновка и электрика фаркопа, как подключить своими руками и блок согласования
05.
01.2023604 2 2 Электропроводка и электросхемы
Автор:Иван
Монтаж фаркопа и прицепа — процесс простой, однако сложность вызывает схема подсоединения оборудования к бортовой сети. Если в ходе выполнения задачи будут допущены ошибки, это может отразиться на безопасности передвижения. Ниже разберем, что представляет схема подключения розетки прицепа легкового автомобиля и какие шаги потребуется выполнить для осуществления этой задачи.
Содержание
- 1
Схема прямого подключения
- 1.1
7 пиновая схема типа Евро и РФ
- 1.2
7 пиновая схема типа США
- 1.3
13 пиновая схема
- 1.1
- 2
Фотогалерея
- 3
Электронный блок согласования
- 4
Что потребуется для подключения фаркопа?
- 5
Способы подключения
- 5.1
Первый способ
- 5.2
Второй вариант
- 5.1
- 6
Советы и нюансы
- 7
Видео «Пособие по монтажу и подсоединению фаркопа»
- *
Комментарии и Отзывы
Открытьполное содержание
[ Скрыть]
Схема прямого подключения
В зависимости от типа устройства и вилки схема распиновки может быть разной.
Принципиальное различие кроется в цветах выходов, а также числе пинов.

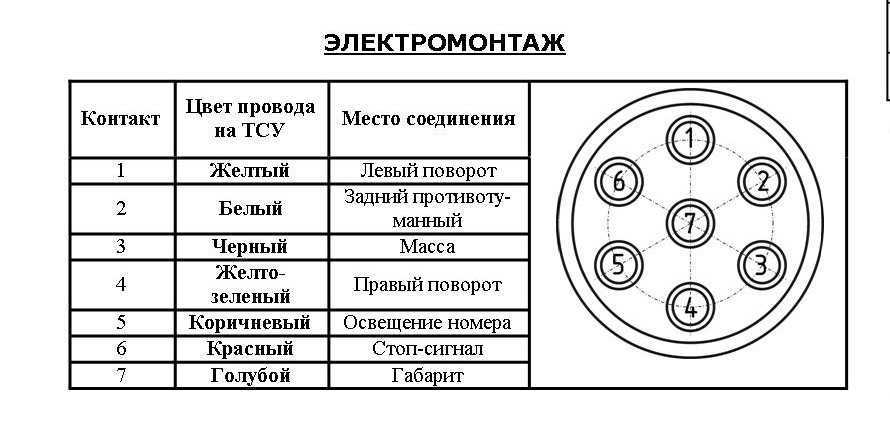

7 пиновая схема типа Евро и РФ
В схемах 7 пиновой распайки назначение контактов следующее:
- 1 — левая поворотная лампа;
- 2 — фонарь реверсивного хода, включается при переключении задней скорости;
- 3 — массовый пин или земля;
- 4 — правая поворотная фара;
- 5 — пин для подсветки номера и правой габаритной фары;
- 6 — стоповые огни;
- 7 — левый габаритный источник света.
7 пиновая схема типа США
Основная особенность данного вида девайсов заключается в том, что его схема подразумевает наличие выхода реверсивного хода, но в таких устройствах нет разделения габаритных сигналов. Есть один выход, который отвечает за их активацию, включаются сразу и левые, и правые лампы. В зависимости от модели авто в некоторых машинах американского производства нет разделения и стоп-огней. Подробное назначение контактов приведено на фото ниже.
Пользователь Андрей Вид снял видеоролик, в котором показана процедура монтажа и подключения электроцепей розетки.
13 пиновая схема
В девайсах на 13 пин схема подключения розетки прицепа легкового автомобиля выглядит несколько иначе:
- 1 — выход желтого цвета требуется для активации левой поворотной лампы;
- 2 — к выходу подсоединяется питание противотуманок;
- 3 — должен использоваться в качестве заземления;
- 4 — к пину включается штекер правого поворотного источника света;
- 5 — этот пин необходим для запитки габаритных источников освещения и подсветки;
- 6 — стоповые фонари;
- 7 — необходим для питания правого ряда габаритных фар и подсветки;
- 8 — фары реверсивного хода;
- 9 — контакт оранжевого цвета необходим для подключения к питанию;
- 10 — пин к зажиганию;
- 11 — еще один контакт применяется в качестве массы;
- 12 — этот пин используется в оборудовании запасным, эксперты часто применяют его для подключения вспомогательного сигнального кабеля;
- 13 — масса, используется непосредственно для контакта под номером 9.
Принципиальное различие разъема заключается в том, что по его контактам могут проходить токи более высокой мощности. Подсоединить к электросети можно бытовые девайсы прицепа-дачи, зарядный прибор для запитки АКБ. Эти выходы могут применяться для подключения к оборудованию лодки, но для выполнения этой задачи следует устанавливать переходники. В новых устройствах могут использоваться системы АБС, ЕСП, а также управляющие модели. Если ставить такой девайс, то для подсоединения понадобятся смарт-коннекторы и штекеры.
Фотогалерея
- 1. Схема для подсоединения электроприборов на семь контактов
- 2. 13-пиновая схема машинной розетки
- 3. Схема американского устройства на 7 контактов
Электронный блок согласования
Применение согласующего модуля необходимо в том случае, если вы являетесь владельцем современного авто, «напичканного» электроникой. Семипиновые устройства не актуальны. Блок согласования предназначен для тестирования задних фонарей.
Если девайс в ходе использования выявит, что фонари на оборудовании потребляют больше тока, чем требуется, автовладелец будет предупрежден об этом посредством сообщения о неполадке. Установка согласующего модуля нужна для передачи управляющих импульсов по мультиплексному каналу.
Чтобы подсоединить девайс к электрической составляющей, следует осуществить подключение к сигнальным кабелям. В итоге импульсы на источники освещения прицепа будут подаваться не с машины, а с блока. Данное устройство надо подключить к электросети авто.
Что потребуется для подключения фаркопа?
Для осуществления задачи потребуется:
- Розетка. В комплекте к девайсу будет идти крышка, а также прорезиненый уплотнитель. Перед покупкой внимательно осмотрите товар. Все элементы корпуса устройства должны плотно прилегать друг к другу, зазоры не допускаются. Проверьте качество резьбы, а также состояние фиксирующих болтов на контактах.
- Купите хороший одножильный кабель, использующийся для подсоединения к бортовой сети машины. Сечение должно быть не менее 1,5 мм2.
- Соединительные разъемы. Специалисты рекомендуют покупать обуродувание с выходами для предохранительных устройств.
- Понадобится гофрированный патрубок из металла либо полипропилена. Он будет использоваться для изоляции проводки. Длина шланга нужна не менее двух метров.
- Комплект пластмассовых монтажных хомутов, которые предназначены для фиксации электроцепей.
- Силиконовая прокладка. Фирма-изготовитель и цвет товара не имеют значения.
Сечение должно быть не менее 1,5 мм2.Способы подключения
Есть несколько методов соединения электроприборов с бортовой сетью своими руками, рассмотрим их подробно.
Пользователь МОНСТРОХОD предоставил видео, которое позволит разобраться с процедурой установки и соединения световых приборов прицепа к бортовой сети машины.
Первый способ
В авто, выпущенных более пятнадцати лет назад, обычно не используется согласующий модуль, поэтому автовладельцу придется установить розетку, с помощью имеющихся проводов.
Это позволит избавиться от необходимости покупать вспомогательные разветвители. В процессе выполнения задачи следует правильно подключить кабели к автомобильной электросети, чтобы обеспечить бесперебойную работу задних фар. Для предотвращения ошибок нужно внимательно изучить схему подсоединения, она должна идти в комплекте с розеткой. Девайс следует подключить так, чтобы его выходы были соединены со штекерами питания задней оптики в авто.
В зависимости от изготовителя прицепа оптика может быть оборудована дополнительными штекерами, позволяющими облегчить процедуру замены источников освещения. Когда необходимо подсоединить вторую поворотную фару к прицепу, владельцы машин сталкиваются с тем, что остается лишний кабель.
Избавиться от такой проблемы можно разными методами:
- Подсоединить оборудование к более объемным клипсам.
- Перед тем как приступить к осуществлению задачи, следует выполнить очистку кабеля от изоляции, после чего подключить его к проводу, который идет от штекера розетки. Для обеспечения качественного и надежного соединения кабели следует припаять друг к другу, а затем опять заизолировать. Это позволит предотвратить возможную утечку тока и обеспечить стабильную работу задней оптики в целом.
Для обеспечения качественного и надежного соединения кабели следует припаять друг к другу, а затем опять заизолировать. Это позволит предотвратить возможную утечку тока и обеспечить стабильную работу задней оптики в целом.Реализация этого метода требует от водителя разобраться в схеме электрической проводки автомобиля.
Канал Простое Мнение снял видеоролик, в котором показан процесс подсоединения фаркопа и его проводки.
Второй вариант
Этот метод актуален для владельцев современных автомобилей. Более новые транспортные средства оснащаются сложной электросхемой, поэтому подсоединить оборудование без согласующего девайса не получится.
Как производится подключение устройства:
- Сначала осуществляется монтаж согласующего девайса, его надо правильно подсоединить к бортовой сети авто. Воспользуйтесь схемой.
- Когда девайс будет подсоединен, включите его. При активации на задние фонари подадутся импульсы. Это говорит о том, что управляющий модуль не может распознать блок согласования, так и должно быть. Теперь можно подсоединять фаркоп.
- В некоторых случаях схема контактных элементов на устройстве и согласующем девайсе не соответствуют друг другу. Подсоедините девайс, используя имеющуюся схему. Если вы сталкиваетесь с такой задачей впервые, то лучше обратиться за помощью к квалифицированному электрику. Неверные действия могут привести к проблемам в работе электрической составляющей. Процесс подсоединения грузовых прицепов осуществляется идентично.
Воспользуйтесь схемой.Советы и нюансы
Что надо учесть, чтобы обеспечить долгую и бесперебойную работу электрики на машинном прицепе:
- Не допускайте перенапряжения в электросети. В частности если вы используете бытовые приборы, слишком высокое напряжение может привести к замыканию и возгоранию.
- Регулярно выполняйте диагностику электрических приборов, особенно перед выездом. Наличие дефектов, которые можно выявить визуально, сообщит о проблемах.
- Перед началом нового сезона выполняйте диагностику электрических соединений, расположенных вне кузова авто и прицепа. Чтобы не возникло проблем в работе проводки, иногда смазывайте контактные части и разъемы солидолом либо другими защитными материалами.
- Проследите, чтобы провода не висели. Электрические цепи нужно надежно зафиксировать к кузову посредством пластмассовых хомутов. Если вы планируете регулярно пользоваться прицепом, то рекомендуем установить на него водонепроницаемые оптические источники освещения.
Наличие дефектов, которые можно выявить визуально, сообщит о проблемах.Загрузка …
Видео «Пособие по монтажу и подсоединению фаркопа»
Пользователь Oleg Zuyeff снял видеоролик, в котором на примере модели Лада Гранта продемонстрировал процедуру установки и подключения электроцепей устройства.
